Преимущества горизонтальных водонагревателей

Сухой и мокрый ТЭН водонагревателя: какой выбрать

  • Внутри баков современных водонагревателей могут быть установлены “сухие”, закрытые ТЭНы, или так называемые “мокрые”, открытые ТЭНы. Разница их заключается в том, что “сухой” ТЭН не имеет прямого контакта с водой, и нагревательный элемент помещен в защитный кожух или герметичную колбу, что обеспечивает стойкость к качеству воды и накипи, защиту элемента от многочисленных примесей;
  • “Мокрый” ТЭН открытого типа представляет медную трубку, погруженную в воду. Такой тип нагревателя снижает общую стоимость бойлера, но имеет серьезный недостаток – на поверхности нагревательного элемента быстро образуется накипь. Это наслоение, влияющее на его работу и понемногу повреждающее структуру прибора со временем. Соответственно, приближено время поломки, а также снижается эффективность нагрева!

В зависимости от выделенного на приобретение бойлера бюджета, можно купить водонагреватель с открытым или закрытым ТЭНом, а также комбинированное оборудование с двумя ТЭНами. Но стоит понимать, что в зависимости от торговой марки и характеристик бойлера, ваш выбор может повлиять на производительность и экономичность эксплуатации!

5 Функциональность водонагревателей

С каждым годом модели горизонтальных водонагревателей становятся совершеннее, управление ими оказывается легче и безопаснее. Кроме того, добавляются всевозможные дополнительные функции, играющие декоративную роль, делающие устройство более эстетичным. Рассмотрим, какие функции просто необходимы, а без каких легко обойтись.

Многофункциональная модель горизонтального бойлера

Оборудование должно быть оснащено автоматикой, защищающей от закипания воды, от включения нагревательных элементов без воды. Также автоматика должна поддерживать температуру воды в заданном режиме.

Каждый водонагреватель накопительный должен быть оборудован УЗО на 25-30 мс. Именно оно обеспечивает безопасность эксплуатации прибора, исключает поражение током человека и замыкание.

Это стандартный набор. Однако существуют дополнительные опции. Например, суточный программатор позволит настроить работу оборудования таким образом, чтобы нагрев осуществлялся только в определенное время. Сократить время первоначального нагрева можно за счет особого режима быстрого нагрева (скорость увеличивается на 40-60%). Удобство придает наличие ИК-пульта, которым оснащаются все современные приборы. И еще одно полезное усовершенствование – это наличие датчика, который характеризует состояние магниевого анода. Это избавляет от необходимости проверки работоспособности данного элемента.

Естественно, что все дополнительные функции увеличивают конечную стоимость продукта. Поэтому, если решено сэкономить, следует выбирать только те функции, без которых использование горизонтального водонагревателя будет небезопасным.

Недостатки горизонтальных бойлеров

Горизонтальные системы обладают существенным конструктивным недостатком усложняющим эксплуатацию. Это выражается в смешивании тёплой и холодной воды, из-за слишком близкого нахождения друг к другу верхнего патрубка, сбрасывающего тёплую воду и нижнего патрубка, подающего в бак холодную воду. В итоге в процессе эксплуатации горячая и холодная вода перемешиваются в баке, хотя предусмотрено их смешивание в смесителе. Это приводит к моментальному падению температуры воды, подаваемой из горячего крана. В результате открыв горячий кран на протяжении нескольких секунд, можно пользоваться горячей водой, а затем, она сменяется холодной водой и без корректировки настроек системы проблема не устранится.

Горизонтальный водонагреватель в разрезе

Рис 2. Горизонтальный водонагреватель в разрезе

Время нагрева воды определяется тем, какой модели горизонтальный водонагреватель, а точнее его конструктивными особенностями. Если в структуре нагревателя есть теплообменник, то вода будет нагреваться на 25% быстрее, нежели в устройствах с вертикальным исполнением. Однако если ТЭН горизонтального водонагревателя располагается сбоку, это напротив существенно замедлит процесс нагрева. Вместе с этим весьма ограничен объём нагреваемой воды, а без поддержания бесперебойного давления в сетевом водопроводе с холодной водой и электричества, работа нагревателя вовсе невозможна.

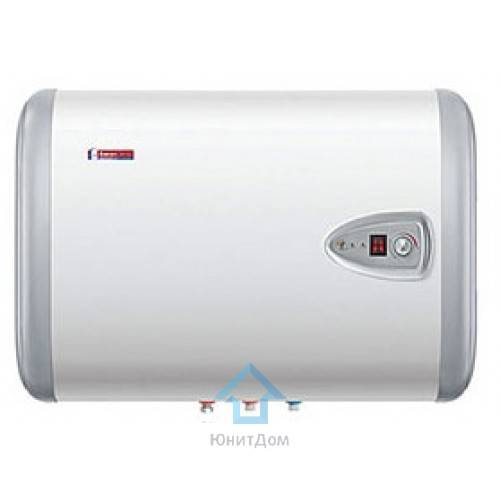

Горизонтальный водонагреватель

Рис 3. Горизонтальный водонагреватель

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Дополнительные функции

С каждым годом техника совершенствуется. Относится это и к горизонтальным водонагревателям. Изменения происходят не только во внешнем виде, но и в плане функций, количество которых постепенно увеличивается. Наряду с этим улучшается безопасность использования таких устройств. Развитие технологий приводит к тому, что даже в таких простых приборах появляются дополнительные возможности. Их наличие делает более удобным применение водонагревателя в быту. Сегодня можно выделить стандартные и дополнительные функции, присутствующие у этого оборудования. К первым относятся:

  1. Автоматическая система. Каждая модель имеет её по умолчанию. Во время использования прибора она предотвращает закипание воды. Кроме этого, благодаря такой системе исключается непроизвольное включение устройства, когда в баке нет жидкости. Также она позволяет постоянно поддерживать внутри ёмкости заданную потребителем температуру в течение всего периода эксплуатации.
  2. Устройство защитного отключения. Оно присутствует в любой современной модели бойлера. Но только этого недостаточно. Устройство должно иметь показатели на уровне 25−30 мс. Именно этот элемент в конструкции прибора отвечает за безопасность использования. Благодаря ему исключается риск поражения человека электрическим током во время эксплуатации прибора.

https://youtube.com/watch?v=dEVoYnUkBQQ

Наряду со стандартными функциями часто в бойлерах встречаются и дополнительные. Конечно, модели, которые их имеют, стоят на порядок дороже. К числу таких опций относятся:

  1. Автоматический нагрев воды. Многие устройства имеют такую функцию. Она обеспечивает нагрев воды до определенной температуры в автоматическом режиме. Всё, что требуется от потребителя, — просто активировать эту опцию.
  2. Режим быстрого согревания. Основная его задача — обеспечить за короткий период нагрев воды. Такая возможность достигается благодаря ТЭНам, которые задействуются на максимуме возможностей.
  3. Инфракрасный пульт. Этот прибор, который имеют многие бойлеры, заметно облегчает процесс управление основными режимами работы водонагревателя.
  4. Специальный датчик. С его помощью можно определить, в каком состоянии сейчас находится магниевый анод. Именно этот элемент отвечает за работоспособность ТЭНа.

Если есть желание поставить дома горизонтальный бойлер с большим набором функций, то перед покупкой следует оценить свои финансовые возможности.

Горизонтальный бойлер — полезное устройство, которое поможет в ситуации, когда отключили горячую воду. С помощью этого оборудования можно легко решить возникшую проблему. Его установка может быть проведена самостоятельно, поскольку в этом процессе нет сложных моментов. Нужно только определиться с подходящим местом размещения прибора. Также необходимо изучить инструкцию, чтобы узнать о правилах его использования. Их соблюдение позволит обеспечить длительную эксплуатацию устройства без сбоев.

Бойлеры горизонтального исполнения

Когда уместно устанавливать горизонтальные накопительные электрические бойлеры:

  • вертикальный бак нужного объема не помещается из-за недостатка места или геометрии комнаты;
  • решено сэкономить место для пользователей (в душевых, ванных, санузлах это актуально) или для иного оборудования, например, подвесив бойлер вверху помещения;
  • эстетические предпочтения: размещенный в нише вдоль потолка компактный, плоский бойлер мене заметный.

Плюсы и минусы горизонтальных бойлеров

Недостаток горизонтальных электрических бойлеров один. При одинаковых технических параметрах с вертикальным типом они из-за конструкционных различий, связанных с положением емкости, нагревают медленнее, что связано со способом смешивания воды разной температуры (поступающей и уже нагретой, содержащейся в баке).

Как влияет горизонтальность корпуса на работу водонагревателя:

Элемент, форма содержимогоОписание
ТЭНВ вертикальной емкости размещение нагревателя более эффективное, действие охватывает значительный объем содержимого. В горизонтальном корпусе по бокам от нагревателя жидкости больше, она прогревается медленнее.
Объем водыГоризонтальность меньше располагает к эффективному смешиванию, распространению тепла.
Трубы, патрубки входа/выходаРасположение и небольшой промежуток между подключениями обуславливает быстрое смешивание разнотемпературных слоев, что создает задержку в прогреве. Особенно это заметно, если патрубки расположены не сбоку, а снизу.

При горизонтальной позиции емкости площадь контакта выходящей горячей жидкости и входящий холодной увеличенная (максимально возможная), смешение разнотемпературных слоев интенсивное, слишком быстрое, поэтому уже нагретая вода быстрее охлаждается.

Данный недостаток относительный, ощутим только при очень активном использовании, когда смешивание происходит беспрерывно. Температура уже теплого слоя падает в ускоренном режиме, что заметно, например, когда уже нагретая вода из емкости вышла вся, не успев заполнить ванну, после этого жидкость идет чуть прохладнее.

Рассекатель не дает входному холодному потоку бить вертикально, укладывает его внизу, где он прогревается ТЭНом. Вверху остается хорошо нагретый слой, на температуру которого мало влияет поступающая жидкость. Поэтому не стоит отказываться от установки горизонтальных электробойлеров, если он удобен в имеющихся условиях.

Другие недостатки:

  • чуть дороже;
  • может наблюдаться (крайне редко) проблемная работа при слабом напоре в водопроводе.

Плюсы накопительных водонагревателей горизонтального исполнения:

  • плоская компактная форма позволяет устанавливать в узких нишах, ближе к потолку;
  • смонтировать бак можно как около потолка, так и на полу, то есть диапазон мест расширяется;
  • подводка воды может располагаться сбоку или снизу;
  • эстетичность – прибор может выглядеть как привлекательный на вид прямоугольный предмет с цифровым табло, подвешенный над дверью в ванную;
  • размер горизонтального бойлера можно выбрать больший: при установке под потолком бак не будет забирать полезное пространство как вертикальная конструкция, установленная ближе к полу.

Популярные модели бойлеров горизонтального типа

Подборка из популярных на рынке горизонтальных моделей водонагревателей:

  • Timberk SWH FSL2 80 HE;
  • Polaris Vega IMF 80H;
  • Thermex Flat Plus IF 50H;
  • Thermex Champion Silverheat ERS 80 H;
  • Electrolux EWH 100 Royal H.

Преимущества 30-литровых нагревателей:

  • одним из главных достоинств плоского водонагревателя накопительного 30 литров горизонтального является цена, она максимально доступна для широкой аудитории потребителей;
  • возможность установить прибор в небольшом помещении, непосредственно в ванной или на кухне;
  • широкий выбор моделей позволяет сделать оптимальный выбор, как по дизайну, так и по техническим характеристикам;
  • небольшая мощность не загружает электропроводку дома, поэтому возможно подключение устройства на даче, куда поступает электроэнергия с небольшими параметрами;
  • возможность стабильно работать даже при небольшом давлении воды в системе.

Какие есть варианты подключения водонагревателя и устройства всей цепи водоразбора?

По организации водогрейная цепь может быть безнапорной (открытой) и напорной (закрытой), причем и та и другая может быть как с накопительным, так и с проточным водонагревателем. Вторая отличается тем, что холодная вода в нее поступает под давлением из трубопровода или от насосной станции.

Наиболее распространены бытовые напорные водонагреватели с рабочим давлением до 6 атм (0,6 МПа), которые применяют для подогрева воды в домах, оборудованных системами холодного водоснабжения. У такого прибора можно перекрывать выход воды и поэтому его размещают в квартире, на даче и в коттедже в любом месте водопровода, при этом горячая вода под давлением будет подаваться на все точки водоразбора. При эксплуатации безнапорного водонагревателя запрещается перекрывать выход горячей воды, поэтому он используется только для одной точки водоразбора и устанавливается непосредственно в этом месте.

Также при отсутствии в доме водопровода безнапорный водонагреватель можно заполнять холодной водой из емкости, расположенной выше него. Конструктивно у напорного прибора бак сложнее, поскольку должен выдерживать давление в несколько атмосфер.

Схема подключения безнапорного проточного водонагревателя

Схема подключения напорного проточного водонагревателя

Схема подключения напорного накопительного водонагревателя

Схемы подключения водонагревателей: а) безнапорного проточного, б) напорного проточного, в) напорного накопительного:

1. Кабель (сечение не менее 0,7 мм²/кВт). 2. Автомат защиты. 3. Электрощит. 4. УЗО на 30 мА. 5. Стояк холодной воды 6. Непроводящая ток труба. 7. Группа безопасности. 8. Слив в канализацию. 9. Стояк горячей воды. 10. Точки водоразбора

Нагревательные элементы в электрических водонагревателях?

 Подогрев воды осуществляется с помощью ТЭНов (трубчатый электронагреватель). Они отличаются по принципу работы, бывают «сухими» и «мокрыми».

«Мокрый» нагревательный элемент аналогичен обычному кипятильнику для нагрева воды. Он состоит из медной трубки, в которую вмонтирована спираль из нихрома, заполненная диэлектриком.

Его преимущества

  • легче найти замену в случае выхода из строя
  • цена дешевле.

Недостатки:

  • слой накипи оседает на поверхности: чем выше у воды жесткость, тем он больше.
  • При большом слое, тепловыделение нагревателя уменьшается, он начинает перегреваться и сгорает.

Если корпус TЭНа поврежден, он может продолжать работать, но существует большой риск поражения электрическим током;

ТЭНы водонагревателя

«Сухие» нагреватели не контактируют с жидкостью в резервуаре. Они имеют различную конструкцию, но их общая особенность, нагреватели установлены в специальных трубках, припаянных к фланцу. Или в защитной колбе, также установленной на фланце, который герметично закреплен на дне бака.

Котлы с «сухими» ТЭНами имеют длительный срок эксплуатации, даже если они работают с жесткой водой.

Хотя накипь собирается и на защитных крышках, это занимает больше времени, чем при использовании открытых нагревательных элементов.

Кроме того, благодаря уменьшению электрохимической коррозии внутренние покрытие баков служат дольше

Профилактическое обслуживание и удаление накипи следует проводить раз в 2 года.

По каким признакам различают водонагреватели

Приборы для нагревания воды представлены в различных модификациях, количество которых достаточно велико. Если изучить характерные особенности, достоинства и недостатки каждого вида, подобрать наиболее подходящее устройство не составит труда.

По принципу действия

 Все водонагреватели подразделяются на два класса – проточные и накопительные.

  • Проточные нагревают воду, протекающую через прибор в данный момент времени. Классический пример – повсеместно распространенные газовые колонки.
  • Накопительные водонагреватели, или бойлеры. В конструкцию устройства входит емкость, выполненная в виде термоса с подогревом. Внешне они выглядят как бак, стенки которого обладают высокими теплоизолирующими свойствами.

Заданную температуру воды поддерживает нагревательное устройство. Нагреватель может находиться как внутри бойлера, в этом случае его называют внутренним, или встроенным, так и под ним, тогда он считается внешним. По мере расходования горячей воды бак пополняется холодной водой из водопровода.

Преимущества и недостатки накопительных систем

Каждому виду нагревателей присущи свои плюсы и минусы.

Накопительные бойлеры способны обеспечить водой несколько точек водозабора, при этом напор в каждой может быть разным. Такие приборы экономичнее, чем проточные, а в случае отключения водоснабжения в квартире всегда будет небольшой запас воды.

Плюсы:

  • экономичность, особенно газовых бойлеров;
  • способность долго сохранять температуру нагретой воды;
  • простота подключения – для электрических бойлеров требуется только одна электрическая розетка с заземлением, а для газовых необходимы подвод газа и дымоход.

Минусы:

  • расход времени на прогрев воды;
  • большие габариты. Накопительные водонагреватели чаще используют в частных домах, коттеджах, где недостатка в свободном пространстве нет;
  • необходимость в регулярном обслуживании. Электрический бойлер нуждается в периодической очистке бака. При нагреве воды образуется накипь, которая осаждается на дне сосуда, его стенках, нагревательном элементе.

Накопительные бойлеры способны подавать горячую воду сразу после открытия крана, но только тогда, когда она уже успела нагреться. Первый нагрев требует времени, а в дальнейшем автоматика поддерживает заданную температуру, пока прибор не будет отключен. Когда часто приходится пользоваться несколькими точками водоразбора и есть где установить крупногабаритный прибор, стоит купить накопительный водонагреватель. Вдобавок к этому бойлер поддерживает заданную температуру независимо от напора воды. Есть возможность купить устройства с баком разного объема – 50, 80, 100 литров и т. д.

Преимущества и недостатки проточных систем

Проточный водонагреватель нагревает то количество воды, которое протекает через его теплообменник. Размер и мощность нагревателя подобраны так, что вода нагревается очень быстро: пока прибор работает, можно сразу получать нужное количество горячей воды, ограниченное лишь давлением в магистрали водоснабжения.

Проточные водонагреватели расходуют больше энергии, поскольку нагрев холодной воды происходит постоянно. По этой же причине они не в состоянии нагреть воду до максимальной температуры, которую обеспечивают накопительные приборы. Однако в бытовых условиях такая степень нагрева с запасом устраивает всех потребителей. Широкое применение проточных систем обусловлено компактностью приборов. Небольшая по размерам настенная колонка в состоянии полностью обеспечить потребности проживающей в квартире семьи.

Плюсы:

  • возможность получать любое количество воды на протяжении неограниченного времени;
  • компактность;
  • отсутствие необходимости в частом обслуживании.

Минусы:

  • относительно высокое потребление энергоносителя;
  • уменьшение напора воды при пользовании несколькими точками водоразбора одновременно.

Когда необходимо выбрать устройство, позволяющее получать большое количество воды сразу после открытия крана и при этом сэкономить пространство, предпочтение отдают проточным водонагревателям.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

  • модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
  • качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
  • в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
  • баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
  • в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
  • в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.
