Как отремонтировать болгарку в домашних условиях

Особенности конструкции инструмента

Фирма Интерскол является российским лидером по разработке, производству и продаже различного электроинструмента, признанным мировыми производителями. Продукцию Интерскол отличают эргономичность, простота и удобство в обслуживании, экологичность, повышенная мощность. Болгарки Интерскол классифицируются по диаметру диска: 115,125,150,180,230. В среде любителей мастерить своими руками особой популярность пользуются болгарки Интерскол двух классов: с диаметром диска 125 мм и 230 мм. В представленных классах выпускается несколько моделей, различаемых по мощности. В классе 125 мм выпускается 4(четыре) модели Интерскол: УШМ 125/900, УШМ 125/1000, УШМ 125/1100Э, УШМ 125/1400ЭЛ. В классе 230 мм производится 10(десять) моделей Интерскол, отличающихся друг от друга по мощности. Болгарки Интерскол класса 230 выпускаются мощностью, превышающей 2000 Вт.

Расшифровывается маркировка Интерскол УШМ 230/2300: угловая шлифовальная машина с максимальным диаметром круга 230 мм, мощностью 2300 Вт.

У болгарок Интерскол ушм 125 ведомые шестерни на шпинделе крепятся за счет шпоночного соединения. Болгарки Интерскол УШМ 125 собраны в одном корпусе, служащем ручкой.

У болгарок Интерскол УШМ 230 сзади корпуса имеется удобная задняя ручка. Это мощные профессиональные машины с двуручной конструкцией. У углошлифовальных машин этого класса ведомые шестеренки запрессовываются на вал шпинделя.

В предлагаемой инструкции по ремонту мы будем рассматривать схемы двух классов болгарок Интерскол: УШМ 125, УШМ 230.

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать

Причины почему искрят щетки

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.

https://youtube.com/watch?v=W-k9JyxuWik%3F

Причинами сильного искрения щеток на болгарках являются следующие факторы:

1. Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
2. Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
3. Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
4. Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
5. Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
6. Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
7. При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
8. Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
9. При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
10. Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
11. Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
12. Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
13. Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом

Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.

https://youtube.com/watch?v=JhnK8Mi2syY%3F

Ремонт болгарки своими руками: принцип и устройство аппарата

Починить болгарку дело не простое, нужно знать все тонкости и причины, по которым аппарат может выйти из строя. Например, ремонт асинхронного двигателя или искрящего коллектора, это не всегда под силу обычному человеку. И тут придется обратиться к мастеру. Для того чтобы понять в чем заключается устройство болгарки, нужно знать как работает данная техника. При помощи электроэнергии работает двигатель, который передает вращения на вал благодаря шестерне. На конце вала установлен круг отрезного или шлифовального типа.

Качественность работы болгарки зависит от количества оборотов в минуту. Профессиональный инструмент способен развить скорость 1000 оборотов в минуту.

Корпус болгарки изготовляют из прочного пластика. Основной его задачей является удержание всех комплектующих на месте и передача физической силы человека на момент работы

Если же этого не произошло, нужно понять, где именно произошла поломка. Состав болгарки может отличаться в зависимости от модели, но основные части у них одинаковые.

При разборе мы может увидеть 4 комплектующие:

• Корпус, который состоит из 2-х частей;
• Двигатель;
• Редуктор;
• Электрический компонент.

Как не странно в большинстве случаев поломка болгарок происходит из-за скопления пыли и как результат отхождения кнопки включения. Поэтому для начала нужно определить целостность электродрели, ее ламелей и аккумулятора. Все это не так сложно, достаточно знать как устроен аппарат. Если вы когда то изучали строение пылесоса или стиральной машины, то это покажется вам мелочью, а помочь сможет специальное видео.

Почему сильно искрит в районе щеток «болгарки»?

При нормальной работе внутри корпуса наблюдается небольшое равномерное искрение. Если оно слишком сильное, щетки необходимо заменить. Проблема возникает в следующих ситуациях:

• Повреждение якорной обмотки – произошло межвитковое замыкание или оборвалась секция обмотки.
• Нарушение контакта между обмоткой и пластинами коллектора.
• Нарушение изоляции между ламелями коллектора.
• Сильно изношенные подшипники «болгарки», которые провоцируют биение якоря УШМ, из-за чего сильно искрят и горят щетки.
• Использование щеток, характеристики которых не соответствуют оборотам и напряжению в сети.
• Перегрев электродвигателя при слишком длительной непрерывной работе.

Основные неисправности болгарки и их устранение

Перед тем как отремонтировать болгарку, необходимо приготовить инструменты и материалы, которые могут понадобиться в процессе ремонтных работ:

• тестер;
• отвертка;
• гаечные ключи;
• нож;
• пинцет;
• наждачная бумага;
• изолента;
• солидол;
• спирт;
• ветошь.

Главный принцип, которого нужно придерживаться при ремонте любого электроинструмента, заключается в том, что следует двигаться от простого к сложному, то есть последовательность ремонтных работ сперва должна исключать элементарные неисправности.
При выходе из строя угловой шлифмашинки первым делом необходимо вспомнить обстоятельства, при которых возникла поломка. Это поможет с большой вероятностью установить причину поломки, что позволит произвести успешный ремонт болгарки.
Самыми распространенными поломками болгарки являются обрыв или короткозамкнутые витки в обмотках статора или якоря.
Самим уязвимым местом болгарки является электрическая часть, поломки которой случаются наиболее часто. Она может сгореть от чрезмерной нагрузки инструмента во время выполнения работ, от попадания внутрь устройства воды, от скачков питающего напряжения и т.п.
Механическая же часть не любит нештатных режимов работы, плохого или несвоевременного ухода за подшипниками и зубчатыми элементами редуктора, падения инструмента на пол. Поэтому перед тем, как отремонтировать болгарку, необходимо тщательно почистить ее корпус и пусковой механизм. Если это не помогло, тогда болгарку придется разбирать для дальнейшего осмотра и ремонта.
Очень часто возникает ситуация, когда болгарка внезапно перестает работать. Первое, что в этом случае следует сделать, отключить устройство от источника питания и вручную провернуть диск. Если он не проворачивается или проворачивается очень туго, то нужно полностью разбирать инструмент и осматривать его механическую часть. Если же диск прокручивается легко, то это означает, что на щетки электродвигателя не поступает питание. Это может быть следствием выхода из строя питающего шнура или кнопки «Пуск».
Первым делом нужно осмотреть питающий кабель на целостность. Очень часто он перегибается в месте его входа в корпус болгарки. Чтобы устранить такую поломку, необходимо снять крышку с ручки устройства, после чего тестером прозвонить 2 провода. Если в каком-либо месте обнаружен обрыв, то кабель лучше заменить на новый.
Скруток лучше не делать, потому что в месте скрутки провод через некоторое время снова перегнется.
Устройство якоря болгарки.
При открытой крышке ручки сразу же можно посмотреть состояние щеток на коллекторе якоря. Если они износились, следует произвести их замену. Для этого откройте 2 окошка щеткодержателя и, отогнув пружину, осуществите замену. Новые щетки должны быть аналогичными старым.
На пластинах коллектора может образоваться нагар, что затруднит равномерное прижимание щеток. В этом случае нагар следует убрать. Для этого возьмите пинцет и намотайте на него ваты. После этого выньте щетки, протрите их и коллектор спиртом, а затем установите щетки назад.
Если после этих операций болгарка все равно не запускается, это значит, что причина неисправности кроется в пусковой кнопке, которую следует починить. Для ремонта нужно разобрать пусковой механизм. При этом рекомендуется промаркировать снимаемые элементы, что убережет вас от неправильной обратной сборки. Исправность кнопки нужно проверять тестером. Если выяснилось, что она неисправна, замените ее на новую.
Иногда возникает ситуация, когда при работе болгарки слышится посторонний шум. Для устранения такой неполадки следует вскрыть редуктор, открутив 4 фиксирующих винта. Если износилась шестерня, замените ее на новую.

Если на инструменте снизились обороты и из-под щетки видно сильное искрение, значит, нарушена изоляция якоря. Необходимо демонтировать старый якорь и заменить его на новый. Такой ремонт не всегда рентабельный, так как якорь стоит достаточно дорого.
Еще одно уязвимое место болгарки — подшипники. Это обусловлено тем, что инструментом часто приходится работать в пыли, а высокая частота вращения предполагает их быстрый износ. Износ подшипников — не самая страшная поломка, потому что они достаточно легко меняются. Главное — произвести их замену вовремя, так как в противном случае у вас могут возникнуть более серьезные проблемы.

Намоточные данные статоров и якорей Бош и УШМ других брендов

Статор для BOSCH GWS6-100/GWS6-115 HAMMER с обмоткой зеленого цвета. Фото 220Вольт

Ремонт статора своими руками значительно упрощает наличие документации с намоточными данными. Обычно эту информацию можно получить из паспортов на конкретную модель УШМ. Не нужно будет тратить массу времени на использование трудоемких способов определения количества витков перематываемых катушек и диаметра используемой проволоки. В паспортах указывается следующая основная информация, в том числе намоточные данные статоров:

• рабочие параметры болгарки (мощность, число оборотов, рабочее напряжение и другие характеристики);
• количество пазов в сердечнике статора для укладывания обмоток;
• диаметр обмоточного провода без изоляции;
• количество проволочек в одном пазу;
• в зависимости от схемы намотки она может выполняться с определенным шагом, который указывается в паспорте;
• размеры внутреннего и внешнего диаметра статора, а также другие технические сведения.

Большинство статоров болгарок возможно, располагая намоточными данными, перемотать самостоятельно. Однако многие другие статоры электродвигателей по причине сложной схемы намотки сделать без специальных приспособлений не представляется возможным.

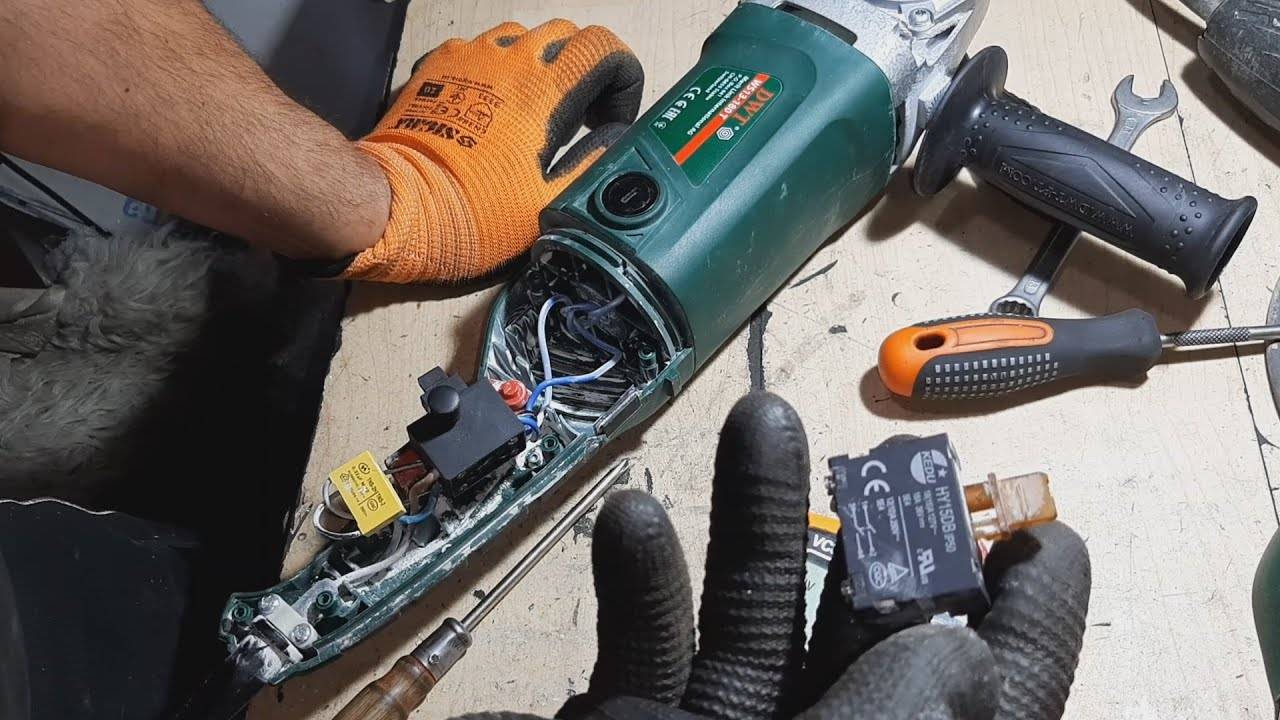

Ремонт кнопки болгарки своими руками

Если сломалась кнопка, то выявить такую поломку можно очень просто, но для этого понадобится разобрать агрегат, чтобы произвести ремонт. После разборки УШМ видим нашу кнопку, которая имеет примерный вид, как показано на фото ниже.

В зависимости от модели инструмента, чтобы добраться до кнопки, достаточно разобрать корпус в нижней части. Выявить неисправность устройства можно легко, но для этого понадобится мультиметр. Выставляем на приборе режим прозвонки, и щупами касаемся контактов на кнопке. При этом на кнопку следует нажимать. Характерный писк прибора говорит об исправности устройства. Если это так, значит причина не в кнопке.

Если мультиметр «молчит» при нажатии на кнопку, то значит, что эта деталь вышла из строя и нуждается в замене.  Чтобы устранить неисправность, понадобится купить новую кнопку аналогичной конструкции и поставить ее на УШМ. Если есть желание выполнить ремонт кнопки болгарки своими руками, то данный процесс не увенчается успехом, так как состоит устройство из мелких деталей, которые после разборки попросту рассыпаются.

Это интересно! Кнопки могут заклинивать, что проявляется по следующему признаку — при включении прибора в розетку, он начинает автоматически работать. Еще бывают ситуации, когда окисляются контакты на кнопке или они отходят. Помочь в решении поломки может очистка от окислов и хороший прижим контактов

Даже если и придется менять кнопку, то ее стоимость невелика, поэтому каждый с легкостью справится с такой поломкой.

Болгарка как устроен инструмент

Многие работают болгаркой несколько лет подряд, но даже и не представляют, как устроен инструмент и за счет чего он работает. Чтобы разобраться в этом, нужно рассмотреть конструкцию болгарки и ее составные части. К таковым частям относятся:

1. Электродвигатель — основная приводная часть агрегата, без которой работа устройства просто невозможна
2. Редукторный узел — состоит из двух косозубых шестерней, за счет которых происходит передача вращающего момента с вала двигателя на шпиндель агрегата
3. Кнопка включения — устройство, в котором происходит замыкание контактов, и происходит подача тока на электродвигатель
4. Шпиндель — деталь для закрепления насадок в устройстве
5. Провод питания — подключается к розетке для подачи напряжения

Это основные детали агрегата, но есть и дополнительные, к которым относятся подшипники скольжения, ручка для удерживания инструмента при его работе, а также регуляторы и прочие устройства. Зная конструкцию устройства, произвести ремонт болгарки своими руками не будет трудно даже новичку.

Знать конструкцию инструмента нужно для того, чтобы выявить неисправность, когда сломалась болгарка, и устранить ее своими руками. Любая поломка может быть с легкостью устранена, если уметь их правильно выявлять.

Поломки болгарок бывают двух видов:

• Ремонтируемые
• Не ремонтируемые

К ремонтируемым поломкам болгарок относится окисление контактов, передавливание провода или спадание клемм, посредством чего теряется контакт. К неремонтируемым поломкам относятся все остальные виды неисправностей, которые нельзя устранить, и требуется только менять деталь или часть механизма.По конструкции рассматриваемый электроинструмент можно разделить на следующие части:

1. Электрическая часть — к ней относится электродвигатель (состоит из якоря и ротора), кнопка, щетки, регулятор оборотов и кабель питания
2. Механическая часть — состоит из таких деталей, как редуктор, подшипники, шпиндель и кулер охлаждения
3. Корпус — это основная часть, в которой собраны все составляющие элементы

Отремонтировать болгарку без ее разборки можно только в одном случае, если причиной неисправности является кабель питания. Чтобы отремонтировать другие части болгарки, понадобится разобрать корпус, который состоит из двух пластиковых частей, и приступить к диагностике дефектов.

Дрель искрит: что делать и можно ли самому отремонтировать ее?

Если дрель начала искрить, в первую очередь необходимо проверить, не стерлись ли ее щетки. Для этого электроинструмент необходимо отключить от сети и разобрать корпус. После этого нужно посмотреть достают ли щетки до коллектора, возможно, они износились. Нужно изъять их и осмотреть. Если их длина составляет 2 мм, это значит, что пришло время их сменить.

В случае, когда щетки целы, но при этом искрит коллектор дрели, придется осмотреть его. Если он черный, с дрели необходимо снять якорь и почистить его самой мелкой наждачкой. С помощью тонкой иголочки нужно убрать нагар и пыль, образовавшеюся между ламелями паз.

Когда дрель искрит внутри, виной всему может оказаться загрязнение подшипников пылью. Если они «подклинивают», и электроинструмент не в силе развить полноценные обороты и при этом выходят искры, подшипники нужно заменить. Именно это и является частой причиной поломки двигателя.

Важно! Менять сразу необходимо все подшипники. Бывает и так, что искры появляются по причине выработки коллектора

В этом случае его придется проточить на токарном станке. Сделать это можно в токарной мастерской

Бывает и так, что искры появляются по причине выработки коллектора. В этом случае его придется проточить на токарном станке. Сделать это можно в токарной мастерской.

Еще одна причина, по которой сильно искрят щетки дрели – это выработанная шестерня, так званый «выломанный зуб». В этом случае дрель работает неравномерно, идет вибрация на якорь, и искрит коллектор дрели.

Когда происходит круговая искра щеток дрели, необходимо продиагностировать ее ротор и статор. Проверить якорь в домашних условиях можно с помощью тестера (мультиметра).

Важно! Разбирать электроинструмент нужно только после отключения ее от электросети. После того, как дрель разобрана, нужно изъять ротор и прозвонить ламель на коллекторе

Проверять нужно ламель за ламелью. Сопротивление везде должно быть одинаковым, если оно превышено в 1,5-2 раза, это говорит о неисправности ротора. Когда сопротивления вовсе нет, это также признак того, что якорь вышел из строя

После того, как дрель разобрана, нужно изъять ротор и прозвонить ламель на коллекторе. Проверять нужно ламель за ламелью. Сопротивление везде должно быть одинаковым, если оно превышено в 1,5-2 раза, это говорит о неисправности ротора. Когда сопротивления вовсе нет, это также признак того, что якорь вышел из строя.

Если с сопротивлением проблем не обнаружено, необходимо один провод тестера приложить к коллектору, а другой на вал ротора и проверить, нет ли замыкания. Если все в порядке нужно прозвонит статор (катушку). Делается достаточно просто. Сначала нужно проверить одну сторону намотки на катушки на прозвонку и на сопротивление. Последнее должно быть одинаковым.

Если с ним нет проблем, необходимо проверить от каждого провода на корпус катушки нет ли обрывов, не коротит ли.

Если все эти действия были проделаны, но коллектор дрели искрит дальше, это может сигнализировать о межвитковом замыкании на роторе. Проверить это самостоятельно дома невозможно, так как для этого необходимо такое специальное приспособление, как дроссель, которым располагают сервисные центры.

Почему искрят щетки электродвигателя

Коллекторные электродвигатели отличаются от двигателей других типов наличием коллекторно-щеточного узла. Узел обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части мотора, и включает в себя коллектор (набор контактов, расположенных непосредственно на роторе) и щётки (скользящие контакты, расположенные вне ротора и прижатые к коллектору).

Во время работы коллекторного двигателя в электроинструменте, иногда можно наблюдать искрение щеток. В некоторых случаях этот симптом приводит к скорой поломке электроинструмента, а в некоторых – не сулит ничего плохого. Так или иначе, полезно в каждом случае понимать, в чем причина искрения, чтобы при необходимости принять правильные меры своевременно. В данной статье мы рассмотрим причины искрения щеток, а также меры борьбы с проблемами, вызывающими это явление.

Первопричина

Очевидно, что прерывистый механический контакт щеток с коллектором не может не приводить к искрению, ведь по сути много раз в секунду разрывается и замыкается вновь электрическая цепь ротора.

Ротор содержит на себе обмотку, которая является нагрузкой преимущественно индуктивного характера. Разрыв такой цепи неизбежно сопровождается переходным процессом, который связан с появлением маленьких дуг от самоиндукции обмотки ротора или обмоток ротора и статора. Разумеется, щетки со временем изнашиваются, как и пластины коллектора, но порой проблемы возникают еще до момента износа.

Справедливости ради отметим, что по названной выше причине, даже исправный коллекторный двигатель не может работать вообще без искр, небольшое искрение всегда на коллекторе есть. Полностью исправный прибор нормально выходит на полную мощность, развивает рабочие обороты и чуть-чуть все равно искрит. Другое дело, если искрение сильное — здесь возникает обоснованное беспокойство.

Искрение щеток как признак их износа

Если щетки уже сильно изношены, просто в силу возраста двигателя, то двигатель не сможет развить полные обороты и выйти на полную мощность. При этом искрение будет очень сильным, а заводиться двигатель будет не с первого раза.

Как проверить, что это именно так? Если изношенные щетки прижать отверткой к коллектору — контакт станет плотным, и двигатель заработает. Но стоит прижим ослабить, как вновь появятся искры — расстояние между пластинами и щетками станет заполнено маленькими дугами. Щетки явно изношены — их следует заменить новыми. Иногда замена возможна только всего вместе – с щеткодержателями и с пружинами.

Возможно в обмотке ротора возникло замыкание

Обмотка якоря (ротора) коллекторного двигателя традиционно содержит в себе несколько секций. Если хотя бы одна повреждена, если имеет место межвитковое замыкание, то в одну секцию будет подаваться больший ток, чем в другие. Это приведет к перегреву обмотки в одном месте, и к неравномерному искрению на коллекторе — на отдельных переходах на пластинах искры будут сильнее, чем на других. Здесь требуется перемотка якоря или целиком новый якорь.

Исправна ли обмотка статора

Похожая неисправность возможна внутри статора, когда часть обмотки перегревается, и возле одной из щеток наблюдается сильное искрение. Проверьте сопротивления обеих половин обмотки статора, они должны быть одинаковыми. Если одна из частей обмотки статора имеет сопротивление сильно меньшее чем у другой, то требуется перемотка либо замена статора.

Загрязненный коллектор — причина ненужного замыкания на нем, в результате появляются лишние искры

Пыль на коллекторе образуется в результате постепенного износа щеток — это графитовая пыль. Она накапливается между пластинами (ламелями) коллектора, и создает «несанкционированные» замыкания. Из-за замыканий появляются искры. Просто почистите коллектор наждачной бумагой, уберите грязь между ламелями.

Обязательно проверьте, как расположены щетки, не смещена ли одна из них относительно нормального положения, поправьте щетки в случае необходимости. Когда щетки расположены криво, графитовая пыль образуется в непомерно большом количестве, нежели при правильном расположении щеток.

Еще одна причина загрязнения — нагар на коллекторе из-за его перегрева. Когда все другие причины искрения устранены, необходимо почистить контакты от нагара чтобы улучшить контакт щеток с ними.

Если контакт хороший, сопротивление не увеличивается сверх номинала, и лишних искр не возникает. Счистить нагар можно как графитовую пыль – наждачной бумагой, только вращая ротор при зажатом в специальных колодках коллекторе.

Андрей Повный (Google+, ВКонтакте)

Рекомендации по ремонту

При определении неисправностей и проведении ремонта необходимо придерживаться рекомендаций, благодаря которым работа будет выполняться более качественно и быстро. Устройство отключают от электросети, и в процессе ремонта, сборки и разборки включать его категорически запрещено. Ремонтировать лучше всего на чистом, убранном столе при хорошей освещенности. Обязательно нужно соблюдать порядок разборки и сборки механизма. При проведении ремонта по механической части нужно быть осторожным и не повредить электрические детали и обмотки болгарки. Подробнее о ремонте УШМ “Интерскол” читайте в данной статье.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

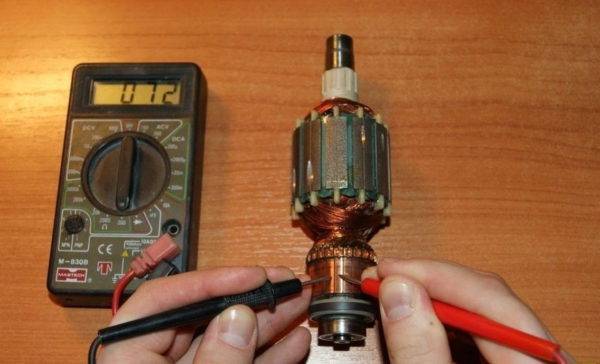

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Как разобрать болгарку для диагностики

Чтобы провести диагностику электрической части УШМ, а также устранить механические поломки аппарата, потребуется его разобрать. Разборка осуществляется по следующему алгоритму.

1. С помощью ключа снимите диск или другую насадку со шпинделя агрегата.
2. Открутите рукоятку.
3. Снимите защитный кожух.
4. Откройте специальные окошки, расположенные по бокам кожуха угловой шлифмашины, и извлеките электрощетки, предварительно отсоединив клеммы.
5. Открутите корпус редуктора от корпуса двигателя УШМ.

6. Без особых усилий потяните за корпус редуктора и отсоедините его от кожуха. При этом редукторный блок извлечется вместе с ротором.

7. После извлечения якоря, в кожухе останется статор двигателя, который также легко извлекается для диагностики после откручивания крепежа.

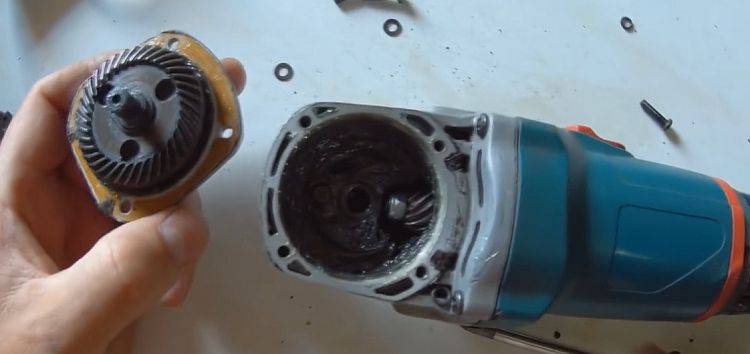

8. Чтобы разобрать редуктор, открутите винты, удерживающие крышку. Сняв крышку, вы увидите шестерни редуктора.
9. Чтобы снять якорь с болгарки, потребуется открутить гайку, находящуюся внутри редуктора.
10. Для того, чтобы снять подшипник с якоря, рекомендуется воспользоваться специальным съемником. В противном случае, можно повредить вал.
