Как купить нужный аналог
Многие во время приобретения ошибаются с маркировкой ремня. Рекомендуется сначала извлечь старый элемент и взять его с собой, чтобы купить точный аналог. Продавец осмотрит его, уточнит маркировку и предложит вам нужный вариант. Кроме того, для приобретения можно воспользоваться услугами интернета, но указать точную маркировку изделия все же придется. Чаще всего для стиральных машин фирмы Индезит приобретают следующие маркировки:
- MEGADYNE EL 1187 (1195) H7;
- HUTCHINSON 8PHE 1195;
- СONTITECH EL 1195 H7 и др.
Выбирая деталь для замены, в обязательном порядке уточните ее размер по длине и тип. Для машин Индезит устанавливают два типа – клин и полуклин. Первый вид встречается в машинах с асинхронным мотором, сечение напоминает треугольник либо трапецию. Основное отличие – усиленное натяжение, малый прогиб в центре.
Изделие в виде полуклина используют в СМА с коллекторным двигателем. Элемент представляет собой зубчатую передачу, натягивается несколько слабее.
Почему слетает ремень
Понять, что неисправность аппарата заключается в состоянии привода, можно по шумам, которые механизму несвойственны, по высвечиванию кода ошибки на дисплее СМА с самодиагностикой. Ощутить обрыв или сход ремня просто, если провернуть обечайку рукой, — по легкому вращению и отсутствию шума.
Другие внешние признаки: барабан не вращается при включенной программе и работающем двигателе, что обнаруживается при его полной загрузке, а при половинной — крутится. Первая причина такого поведения аппарата ожидаема: чрезмерное растяжение ПР от долгой работы или низкого качества материала, из которого он изготовлен. Поводом задуматься о замене ремня в стиральной машине могут стать обстоятельства, которые можно увидеть только после демонтажа задней панели СМА, это:
- ослабление крепления двигателя, шкива, деформация деталей приводного механизма;
- люфт в изношенном подшипнике;
- слабое натяжение ремня, потеря им эластичности из-за редкого пользования техникой;
- сбой балансировки барабанной крестовины;
- потеря формы пластиковым баком — случается при интенсивной стирке у машин с верхней загрузкой.
Неправильная укладка белья, избыточное количество вещей в барабане приводят к дисбалансу и вибрациям, в результате которых привод подвергается экстремальным нагрузкам и повреждается. На случай естественного растягивания ремня предусмотрена возможность регулировать его давление на шкив перемещением двигателя от оси рабочего органа машины. Если запас хода исчерпан, ПР ставят новый.
Кратко о ремнях в стиральной машине
Разновидности ремней
Существует два вида ремней для стиральных машин. Они отличаются друг от друга только силой натяжения и дополнительным контролем.
В большинстве случаев такой ремень используют для асинхронных моторов. Он выполнен из высококачественных и особо прочных материалов. Клиновый элемент должен быть очень сильно натянут на оборудование стиральной машины с небольшим прогибом до 5 мм при нажатии пальцем.
Натяжение осуществляется с помощью перемещения мотора. Для этого нужно заранее раскрутить крепёжные элементы. Если для правильного натяжения не хватает регулировки работы двигателя такой ремень необходимо заменить.
Установку клинового элемента начинают со шкива мотора, а затем устанавливают данный элемент в канавку шкива барабана стиральной машины. Нужно одной рукой держать ремень в канавке, а другой поворачивать шкив, пока данный элемент полностью не встанет на своё место.

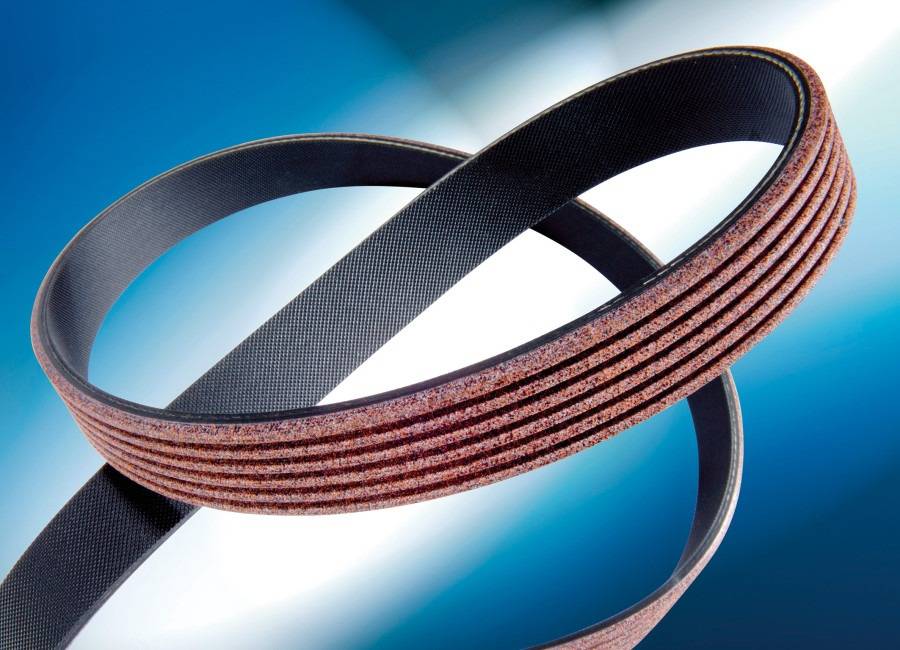

Поликлиновой ремень
Данный элемент отлично подходит для коллекторных моторов. Он обладает зубчатой формой. Ремни могут отличаться по длине, ширине, форме и количеству клиньев.
Ремонт и замена точно такая же, как и у клинового элемента. Единственное отличие заключается в том, чтобы поликлиновый ремешок был расположен посередине ответного шкива, как на барабане и двигателе.
Натяжение данного элемента немного ниже, чем у другой модели. Поэтому натяжение необходимо производить путём поворота на 360 градусов
Если ремень натянут сильно во время ремонта, необходимо проявить осторожность, так как могут быть травмированы руки
Почему слетает (соскакивает) приводной ремень?
Причины неполадки помогут определить ошибки в эксплуатации, а также быстрее восстановить работу техники. Типичными признаками соскакивания являются:
- Остановка работы техники, барабан прекращает вращаться.
- Барабан плохо вращается.
Конечно, подобные неполадки также связывают с поломкой двигателя или электронного модуля. Но ремень проверить проще всего. Почему же он спадает:
- Износ. Чаще всего случается в стиралках с узким корпусом. Все детали внутри расположены максимально компактно. В том числе и задняя стенка бака находится близко к панели. Со временем демпферы, которые гасят вибрации при отжиме, ослабевают. Поэтому бак начинает биться о крышку. В результате рвется приводной трос.
- Повреждение шкива. Хоть колесо изготовлено из сплава металлов, оно может треснуть. Поэтому приводной трос слетает с места.
- Износ подшипника. Кроме сильного шума, поломка сопровождается сильной вибрацией техники во время отжима. Ремень растягивается, рвется, спадает.
- Дисбаланс. Ситуация аналогичная с подшипником: белье сбивается в одну кучу, барабан начинает сильно вибрировать и трястись.
- Деформированный бак. Проблема характерна для моделей с вертикальной загрузкой. Мастера сервисных центров отмечают, что сталкиваются с подобной поломкой чаще в стиралках фирмы Brandt. Примерно через 8 лет эксплуатации бак деформируется, отчего большой шкив отодвигается относительно малого шкива. Трос начинает провисать и спадает.
- Иссыхание и деформация троса. После длительного перерыва в пользовании машинкой трос высыхает и становится жестким. При последующем запуске деталь обрывается.
Если произошла одна из указанных неполадок, необходимо проводить ремонт. Особенности замены приводного ремня в стиральной машине (СМ) зависят от разновидности этого элемента. Давайте рассмотрим, как поменять и установить трос привода своими руками.

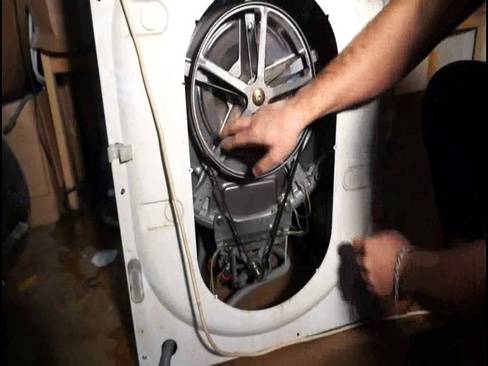

Установка ремня на машинку-автомат
Ход работы зависит от типа двигателя, который стоит в вашей модели СМА. Перед тем, как менять изделие, стоит убедиться в неисправности старого элемента.
- Вытащите вилку из розетки.
- Перекройте впускной вентиль подачи воды.
- Демонтируйте верхнюю крышку. Для этого выкрутите сзади болты крепления, сдвиньте панель назад и снимите с корпуса.
- Выкрутите болты по периметру задней крышки.
- Снимите ее с места.
Теперь вы можете осмотреть составляющие. Перед тем как поставить новую деталь, посмотрите, в каком состоянии находится та, что уже используется в машинке. Если трос не разорван, а просто слетел с места, тогда нужно восстановить его посадку. При деформации и износе вам необходимо купить другой ремень.
Клиновый тип. Используется в моделях с асинхронным мотором. Выполнен из жесткого материала, поэтому редко изнашивается и рвется. В разрезе его форма похожа на усеченный треугольник.

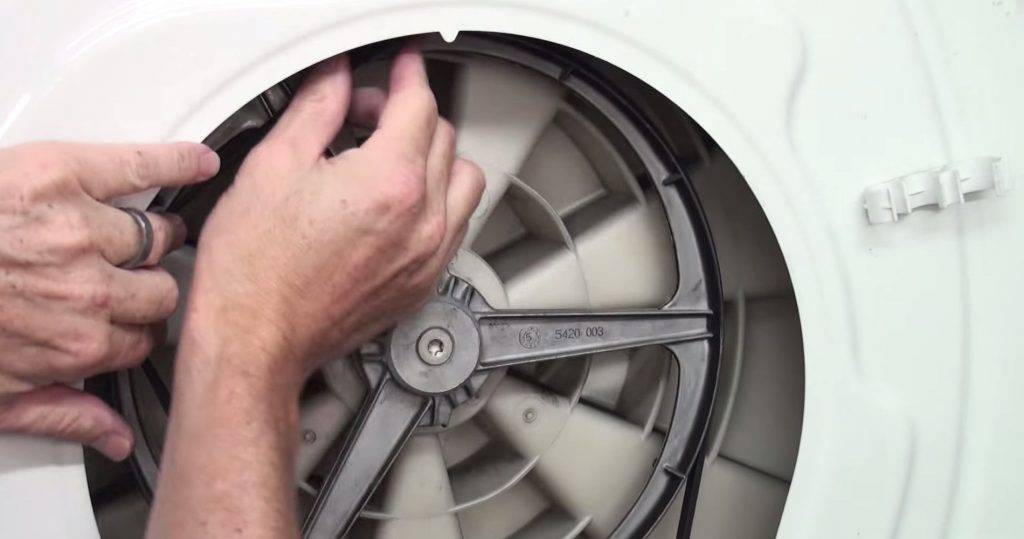

Как вставить ремень:
- Изначально наденьте изделие на мотор.
- Теперь натяните на часть большого шкива бака.
- Прокручивая колесо рукой, наденьте остальную часть.
- Убедитесь, что деталь хорошо села в канавку.
Если старый элемент просто растянут, тогда читайте, как натянуть приводной ремень. В этом поможет мотор:
- Ослабьте крепления мотора.
- Сместите его в сторону от бака так, чтобы усилить натяжение.
- Закрепите болты.
Поликлиновая разновидность. Эксплуатируется с коллекторным мотором. Состоит из нескольких клиньев, количество которых зависит от шкива двигателя. По форме бывают типа J и Н. Сбоку выбита длина изделия и его форма.
Как заменить этот ремень? Ремонт проводится аналогично. Сначала надевайте его на двигатель, затем на колесо бака. Средняя часть также должна быть немного свободна, так, чтобы ее можно было повернуть на 360 градусов. Остальные части туго натянуты.
Чтобы избежать подобных проблем, придерживайтесь простых правил:
- Не перегружайте барабан бельем.
- Устанавливайте корпус стиралки на твердую, ровную поверхность.
- Избегайте дисбаланса, правильно загружая вещи.
На видео показан пример проведения работ:
https://youtube.com/watch?v=yx335p7QbMg
Выполняйте ремонт последовательно. Предварительно лучше снять старую деталь и отправиться с ней в магазин. Либо переписать обозначения и номер ремня.
Плохо
Интересно
Супер
1
Как склеить порвавшийся ремень стиральной машины
Для работы, стоит подготовить два небольших бруска, которые нужно будет скрутить между собой. Будущие тиски обязательно должны быть шире самого ремня. Возьмите четыре самореза, отвертку, клей момент, ацетон и перочинный нож.
Сначала, ремонт рассмотрим на примере поликлинового ремня:
Для начала стоит очистить всю деталь при помощи воды и ацетона
Особое внимание уделите местам будущей склейки
Обрежьте все неровности на краях разорванного ремня, так, чтобы угол края составлял 90 градусов.
Положите ремень клиньями вверх, и с помощью перочинного ножа аккуратно срежьте 10-12 клиньев с одного края ремня. При возможности зачистите данное место мелкой наждачной.
Переверните ремень зубьями вниз, возьмитесь за два края ремня и сведите их, чтобы 10-12 зубьев одной стороны заняли место со срезанными зубьями с другой стороны.
Нанесите клей на место старых зубьев и плотно, но максимально ровно, прижмите данные концы.
Сверху и снизу места склейки разместите деревянные бруски
Закрепите их саморезами, но так, чтобы они не задели сам ремень.
Оставьте ремень до полного высыхания.. Обратите внимание, что при данном варианте склейки ремень станет короче
Если конструкция вашей машинки не позволяет изменять натяжку с помощью передвижения двигателя, то данный метод подойдет только в случае растянутого ремня
Обратите внимание, что при данном варианте склейки ремень станет короче. Если конструкция вашей машинки не позволяет изменять натяжку с помощью передвижения двигателя, то данный метод подойдет только в случае растянутого ремня. Поэтому в данном вопросе лучше довериться профессионалам, а и не экономить на покупке, монтаже новой детали
Поэтому в данном вопросе лучше довериться профессионалам, а и не экономить на покупке, монтаже новой детали.
Для склейки клиновидного ремня нам понадобится строительный степлер с тонкими скобами, ацетон и клей момент.
Ровно обрежьте места разрыва ремня.
Очистите торцы краев с помощью ацетона.
Нанесите на края клей момент, и положив ремень на стол, плотно состыкуйте края один к одному.
Не сдвигая ремень, скрепите место разрыва с помощью строительного степлера в двух местах.
Дождитесь полного высыхания клея.
Снимите металлические скобы.
Перед установкой склеенного ремня, обязательно проверьте его на прочность в месте соединения. Растяните максимально края, он должен выдержать небольшое применение силы.
Ремни после склейки не прослужат вам как долго, как может проработать новая деталь, однако для неинтенсивной эксплуатации в течение нескольких месяцев ее должно быть достаточно.
Еще раз обратим Ваше внимание на то, что без специальных навыков, не стоит производить ремонт собственными силами, а лучше обратится в специализированные сервисы или профессионалам. Теперь вы знаете, что делать, если порвался ремень стиральной машины
Основные причины
Чаще всего проблема возникает в следующих случаях:
- Произошел естественный износ элемента. Такое бывает из-за продолжительной эксплуатации устройства. Ремень вытягивается, некорректно выполняет передачу вращения. Сопровождается это характерным свистом на холостых оборотах, некачественным отжимом, остановками машинки, если ремень окончательно рвется или слетает.
- Барабанный шкив закреплен слабо. Узлы и агрегаты, находящиеся в движении, подвергаются большим нагрузочным воздействиям, и крепления их ослабевают. Когда шкив начал «гулять» в разные стороны, ремешок сорвется однозначно, разоврется полностью либо просто зажуется.
- Ослабленные крепления электромотора. Из-за вибрации во время стирки, они могут утратить прочность. Натяжение станет недостаточным, и это станет очередной причиной, почему слетает ремень. Для того, чтобы окончательно удостовериться в случившемся, придется откручивать заднюю панель машинки, проверять ремень и находящиеся возле него элементы. В случае надобности крепления подкручиваются, ремень устанавливается и подтягивается, машинка проверяется на работоспособность.
- Вал и шкив деформировались. Слет ремня способствует изгибанию шкива, что повлечет его замену. В противном случае, есть вероятность повреждения не менее важных узлов стиралки. Такая же ситуация может случиться с валом. Одним словом, нарушение работоспособности одного из узлов повлечет за собой проблемы.
- Износился подшипник. От этого может перекосить барабан, а результатом станет слетевший ремень. Для установления точной причины придется приглашать опытного мастера.
- Неправильная натяжка ремня. Заменить ремень несложно, но определенные навыки необходимы, чтобы в дальнейшем он не слетал. При этом необходимо правильно выполнить натяжку, иначе проблема будет периодически повторяться.
- Повреждение барабанной крестовины. В этом случае наблюдается дисбаланс, следствием которого станет слетевший приводной элемент.
- Редкие случаи эксплуатации. Может показаться странным, но это способно стать одной из причин, когда резиновое изделие высохнет, потрескается и слетит либо порвется окончательно.
Как видите, условий для разрыва или слета ремня предостаточное количество. Не имея специальных навыков, проблему найти будет сложно. Если желаете решить вопрос кардинально – пригласите мастера, который оперативно и грамотно все устранит.
В каких случаях следует заменять ремень?
Так как ремень в процессе эксплуатации претерпевает значительные температурные нагрузки, растяжение и трение, то естественно, что периодически, пусть и нечасто, он может нуждаться в замене. Как определить момент, в который необходимо произвести замену? Есть несколько признаков определить изношенность ремня, которые позволят это сделать:
1. Перестал крутиться барабан при включенном и работающем двигателе. Причина: возможно, слетел или порвался ремень. Если ремень слетел, то нужно надеть его снова на шкив барабана, а затем на шкив электродвигателя. Подвижное крепление электродвигателя позволяет отрегулировать натяжение ремня.
2. Барабан стоит на месте и дергается даже при небольшой загрузке. Обстоятельство неисправности: возможно, ремень истончился, потерял геометрическую форму и растянулся, а значит- проскальзывает. В данном случае замена ремня необходима.
3. Барабан вращается при маленькой загрузке и не вращается при полной. Такая ситуация может наблюдаться в случае если ремень потерял геометрические размеры- удлинился. При малой массе натяжения хватает для вращения барабана, а при сильной загрузке- ремень начинает проскальзывать или проскакивать- его движения не происходит. Фактор неработоспособности снова в ремне и необходима его замена.
4. При вращении барабана слышны посторонние звуки. Условия возникновения посторонних звуков, вероятно кроются в расслоении ремня. Так, его фрагменты могут бить по стенкам корпуса и наматываться на двигатель. В этом случае следует незамедлительно отключить стиральную машину, осмотреть её, удалить ремень и его фрагменты и установить новый ремень.
Возможные причины неисправности
- Износ ремня. Самая распространенная причина, почему он может слетать. Если ремень растянут, то при работе он слетает с барабана или просто проскальзывает, издавая при этом свистящие звуки. Иногда происходит разрыв ремня в месте износа.
- Нарушение в креплении шкива. Шкив может раскрутиться, и из-за этого ремень слетает. Проверьте прочность крепления и затяните его, если необходимо.
- Ослабло крепление двигателя. Двигатель может со временем разболтаться, из-за этого уменьшается натяжение ремня. Проверьте, насколько хорошо двигатель закреплен.
- Деформация шкива или вала. Когда ремень слетает, он может повредить собой шкив или сам вал. В этом случае заменой ремня дело не обойдется, придется поменять все поврежденные детали. Бывает, что шкив или вал изначально неправильной формы вследствие заводского брака. При обнаружении такой неисправности во время первой эксплуатации лучше сразу отдать машину по гарантии и требовать замены.
- Повреждение крестовины. Крестовина соединяет вал с баком, она может ослабнуть или совсем лопнуть, что создаст дисбаланс и приведет к срыву ремня. Следует затянуть болты либо полностью заменить крестовину.
- Неправильная установка ремня или шкива. Если вы уже пытались ремонтировать эти детали, могли ошибиться при сборке. Обратитесь за помощью к мастеру.
- Шкив или ремень не подходят вашей машине. При самостоятельном ремонте вы могли купить неправильную деталь.
- Износились подшипники. Из-за этого вращение барабана становится неровным, из-за чего может слетать ремень. На эту неисправность может указывать стук машины на режиме отжима.

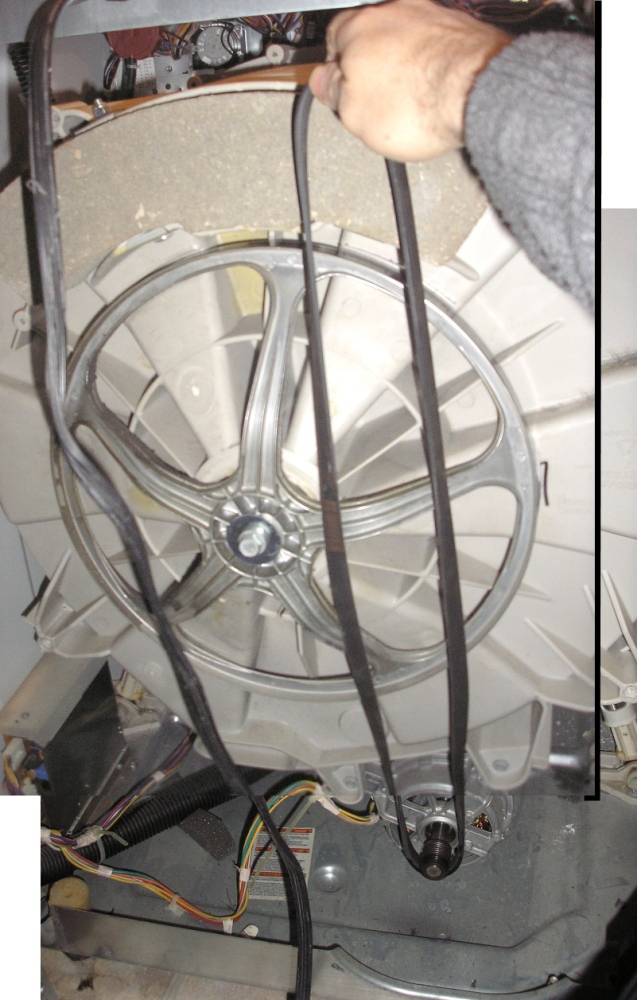

Чтобы самостоятельно поменять ремень стиральной машины, необходимо выполнить следующие действия:
- Перекрыть воду и вынуть стиральную машину из розетки.
- Выкрутить винты крепления на задней стенке машины и снять ее.
- Снять старый ремень: для этого нужно натянуть его на себя, одновременно вращая рукой шкив.
- Одеть новый ремень на вал двигателя.
- Аккуратно натянуть ремень на шкив, так же вращая его рукой.
- Проверить, ровно ли расположен ремень, при необходимости поправить его.
- Поставить на место заднюю крышку.
- Запустить тестовую стирку, чтобы убедиться, что машина работает исправно.
Обратите внимание, не повредил ли ремень провода, датчики и другие элементы, расположенные рядом. Эти неисправности желательно диагностировать и устранить вместе с заменой ремня
Как пользователю понять, что возникли проблемы с приводным ремнем? Определенные признаки указывают на неисправные детали: коды ошибок, посторонние звуки
Как пользователю понять, что возникли проблемы с приводным ремнем? Определенные признаки указывают на неисправные детали: коды ошибок, посторонние звуки.
Узнайте, как можно самостоятельно диагностировать поломку, на какие признаки нужно обратить внимание и как выполнить замену приводного ремня в стиральной машине. Как определить, что возникли неполадки с элементом привода в СМА:
Как определить, что возникли неполадки с элементом привода в СМА:
Как определить, что возникли неполадки с элементом привода в СМА:
- Система самодиагностики стиралки высветила на дисплее код ошибки.
- При стирке барабан не вращается, однако рукой прокручивается.
- При работе барабан вращается очень медленно, слышатся посторонние скребущие звуки.
Точно определить причину неполадки можно, сняв стенку стиралки и осмотрев все детали.
Почему слетает ремень? Вот самые распространенные причины неполадки:
Проблемы со шкивом барабана. Неправильная загрузка белья, перегруз и дисбаланс могут привести к неисправности и поломке шкива. В результате ремень соскакивает, спадает, что приводит к остановке работы СМ.
- Износ. У каждого ремня есть свой срок службы. Но мало какие изделия работают до окончания этого срока. Вероятной причиной износа становится конструкция стиралок. Узкие машины имеют тесное расположение деталей, что приводит к быстрому изнашиванию.
- Неправильно заложенное белье. При чрезмерной загрузке появляется дисбаланс барабана – все белье смещается на одну сторону. При отжиме на высоких оборотах барабан может резко удариться о бак, из-за чего соскакивает приводной элемент.
- Проблемы с подшипниками, которые нужны для равномерного вращения барабана. Если подшипники вовремя не заменили, это приводит к сильной вибрации шкива. Следовательно, ремень может не только слететь, но и порваться.
Слишком редкое пользование СМА становится причиной разрыва ремня. Как это происходит? При редком пользовании, участки приводного элемента ссыхаются. При последующем запуске они перетираются, что приводит к растяжению и обрыву.
Как заменить или надеть ремень на стиральной машине
Абсолютно все причины неисправности предусматривают подтягивание или замену комплектующих. Порванную деталь обязательно заменяют. Установить новый ремешок лучше, если старый изношен и проскальзывает. Определить проблему можно путем прокручивания барабана. Если деталь легко вращается, то элемент расположен неправильно. Перед тем как окончательно поменять негодный ремень на вашей стиральной машине, стоит правильно его подобрать.
Выбор ремня на замену
Деталь подбирают по маркировке старой — 4 буквам и 1 цифре
Во время покупки необходимо принимать во внимание:
- жесткость и эластичность. Обозначаются литерами EP, EL, MAEL, E. Эластичные изделия подходят для современных моделей, а жесткие — для устаревших и требуют подстройки бака под мотор;
- длину ремня. Короткий может разорваться при эксплуатации, а длинный — слететь;
- профиль. J-маркировка обозначает расстояние между клиньями 2,34 мм, а Н-профиль — 1,6 мм. Учитывайте что Н-профиль ремешка не подходит для двигателя с J-профилем;
- количество клиньев. Величина не критична, но узкий ремешок с небольшим числом клиньев спадает чаще широкого с большим количеством зазубрин;
- код детали. Для устаревших стиралок Бош понадобится ремень 1192 J3, для узких машинок Самсунг подойдет ремень 1270 J3, для средних и широких — 1270 J5;
- материал. Резиновые ремни прочны, имеют низкий коэффициент растяжения. Полиуретановые легче в плане монтажа, но изнашиваются быстрее.
Совет! Количество клиньев указывается рядом с профилем.
Помимо основных параметров выбора важно учитывать вид изделия
Клиновый тип
Клиновидные ремни используются для машинок с асинхронным двигателем. По форме изделия похожи на усеченный треугольник или трапецию. Ремень жесткий, но прочный и эластичный. Производители выпускают изделия:
- для зарубежных машинок — сечение 3L;
- для стиральных устройств отечественного образца — сечение А и Z.
Маркировку можно прочесть на внешней стороне.
Как лучше всего надеть клиновый ремень на рабочую стиральную машину? Установка начинается с двигательного шкива с последующим утапливанием в барабанную канавку. Требуется сделать прогиб и усилить его на 5 мм по центру. В противном случае он будет проскальзывать, отжим выполняться слабо. Для натяжения постепенно перемещается двигатель с предварительно ослабленным крепежом.
Поликлиновый тип
Изделие с ручейковым профилем подходит для СМА с коллекторными электрическими моторами. Оно выполняется в виде клиньев, расположенных в ряд, которые формируют зубцы. Плоский ремень отличается гибкостью, монолитностью, способностью выдерживать загрузку большим количеством белья и плавностью вращения. Ручейковые детали отличаются по глубине фасок и количеству ручейков (3-9). Показатели определяют плотность и допустимую нагрузку в процессе эксплуатации.
В сравнении с клиновым изделием деталь слабее, поэтому при натяжении нужно прилагать усилия. Для контроля прочности изделие прокручивается по своей оси по центру на 360 градусов.
После замены требуется проверить положение ремешка — точно по центру ширины ответной части шкива двигателя и барабана.
Важно! Натяжение поликлиновых моделей слабее, чем клиновидных, поэтому работать нужно в перчатках
Как узнать поломку: коды ошибок Атлант
Если на экране панели управления отобразились коды ошибок (Sel, None, F2, F3, F4, F5, F6, F7, F8, F9, F10, F12, F13, F14 или F15), значит, машина сигнализирует вам о поломке. Причины этих сбоев мы кратко раскрываем в таблице:
| Код | Расшифровка |
| Sel | Сломан селектор интерфейсного модуля. Этот элемент нуждается в замене. |
| None | Повышенное пенообразование. Это может быть вызвано тремя причинами: |
- Засыпано много порошка.
- Вы выбрали некачественный порошок с высоким уровнем пенообразования.
- Подобран неподходящий режим стирки.
В этом случае надо уменьшать количество порошка, менять средство или стирать в других режимах.
