Ведущие производители реле
| Производитель | Изображение | Описание |
| Finder (Германия) |  | Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле:
Продукция компании имеет сертификаты ISO 9001 и ISO 14001. |
| АО НПК «Северная заря» (Россия) |  | Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами. |
| Omron (Япония) |  | Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых:
|
| COSMO Electronics (Тайвань) |  | Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002. Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании. |

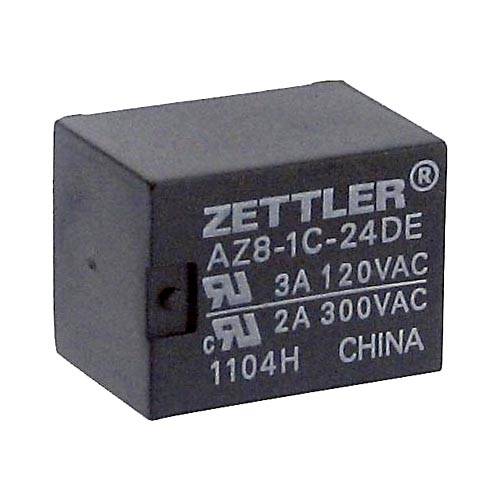

| American Zettler |  | Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов. Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования. |
Подключение реле времени
В современных условиях чаще всего используются цифровые электронные таймеры. Они обеспечивают стабильную работу, высокую точность действий и широкий диапазон установки временных задержек. Программа таких приборов предусматривает большое количество включений и отключений. Для нормальной работы электрической цепи используется схема подключения реле времени.
Основой типового прибора является таймер на микропроцессорах, имеющий жидкокристаллический дисплей. Программирование осуществляется с помощью специальных кнопок.
Необходимая коммутация задается с помощью реле, в котором имеются переключающиеся контакты №№ 3, 4, 5, показанные на рисунке. Для подачи питающего напряжения к таймеру существуют клеммы №№ 1, 2. Переключающиеся контакты дают возможность различных операций с электрическими нагрузками не только путем обычного включения или выключения. Они позволяют работать сразу с несколькими электрическими цепями, выполняя их включение или отключение.
Таким образом, область использования реле времени существенно расширяется. Это позволяет по очереди освещать большие площади, путем автоматического отключения и включения светильников. Получается существенная экономия электрической энергии.
Принцип поочередного включения и отключения разных групп освещения активно используется в частных загородных домах. В разных комнатах происходит автоматическое включение света, создавая иллюзию присутствия хозяев. Эта мера очень эффективно предупреждает воровство в период длительного отсутствия жильцов. Электропитание нагрузки и реле времени осуществляется раздельно и никак не связано между собой. Это позволяет задавать управление нагрузками с большими мощностями, вплоть до 380 вольт.
Схема подключения электронного таймера
Схема подключения таймера
Реле времени схема
Схема подключения реверсивного магнитного пускателя
Работа реле времени с задержкой включения
Устройство и принцип работы реле
Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.
При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.
Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.
У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.
Простейшая схема устройства электромагнитного соленоида
Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.
В видеоролике ниже разъясняется принцип действия электромагнитного КУ:
Watch this video on YouTube
Запуск нагрузки кнопкой на заданное время
По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.
Схема простая и приводится без пояснений:
Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:
- Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
- DIP-переключателями 1–3 выбрать диапазон времени.
- Установить заданное время выдержки.
Вопросы и практические советы
Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?
Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.
Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?
Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется. Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.
Каждое бистабильное реле подключается так же?
Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.
В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.
Жидкокристаллический дисплей
В верхней части дисплея:дни неделиMO – понедельник; TU – вторник; WE – среда; TH – четверг; FR – пятница; SA – суббота; SU – воскресенье.Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:текущее и программируемое времяНастройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:номера циклов включения и отключенияON – включено; OFF – отключено; цифры от 1 до 16 – номер цикла.Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:режим управленияON – включено постоянно; AUTO – автоматический режим; OFF – отключено постоянно.Настройка режима управления осуществляется кнопкой MANUAL
Что еще важно знать. 2 интересных факта
3Т=RC
У рассмотренной формулы T=RC есть некая особенность. Время Т – это всего 63% от максимума заряда, 95% — это 3Т.
Зависимость напряжения от времени
При разряде происходит обратно пропорциональная зависимость. За время Т конденсатор разрядится до 37%, за 3Т до 5% от максимума. Это происходит потом, что с увеличением или уменьшением внутреннего заряда потенциалы постепенно выравниваются.
То есть, предположим, что за 10 секунд заряжается кондер до 95%. Напряжение зарядки 10В, сопротивление цепи 10Ом, ток 1А. На седьмой секунде напряжение в цепи упадет на 30%, и станет 7В. Это происходит потому, что потенциал начинает выравниваться по мере зарядки конденсатора. Следовательно, ток в цепи также упадет на 30% — до 0,7А. И так будет происходить, пока не установится равновесие в цепи.
Переменное напряжение
Синусоидальное напряжение имеет несколько фаз. На пике восхождения, когда заканчивается полупериод, величина тока достигает максимальной отметки. Этот пик показывает амплитудный ток, максимальное мгновенное значение переменного тока, которое в 1,4 раза выше, чем действующее значение. То есть рассматриваемый нами переменный ток 220В в какой-то момент времени достигает пика 308В.
Алгоритмы работы, функциональные диаграммы, условные обозначения
Функциональная схема двухканального реле времени
В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:
- простая задержка момента включения;
- после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
- то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.
Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:
- После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
- В течение заранее заданного интервала линия остается подключенной к сети.
- Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
- Нагрузка вновь подключается на то же время, что и в первый раз.
- Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.
При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.
Диаграммы срабатывания
Диаграммы работы реле времени
Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.
Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.
Обозначения контактов на схемах
Графическое обозначение контактов
При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:
- одна из них в нерабочем положении всегда разомкнута;
- другая группа контактов в нормальных условиях находится в замкнутом состоянии;
- третья разновидность имеет нейтральное положение.
Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.
Технические характеристики
Как и любому коммутирующему устройству, реле времени свойственны приведённые ниже основные электротехнические параметры:
- Ток коммутации, A;
- номинальное напряжение коммутации;
- количество и тип контактов (нормально открытых и закрытых);
- износостойкость, определяемая в количестве включений;
- степень защиты IP;
Параметры, определяющие программируемую функциональность РВ:
- Диапазон настройки времени задержки (включения или выключения) определяемый в секундах, минутах, часах или сутках;
- Количество программируемых коммутаций;
- Принцип программирования;
- Временная погрешность, указываемая в секундах за сутки;
Схемы подключения
Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.
Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.
Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый
Во время составления схемы важно учитывать следующее:
- К черному или коричневому проводу требуется подавать фазу.
- Красный провод необходим для соединения устройства с осветительными приборами.
- К зеленому проводу подсоединяют нейтраль от кабеля питания.
При правильном соединении всех проводов будет получена полностью рабочая схема.
Виды ТТР
Твердотельные реле по устройству и принципу работы можно разделить на следующие разновидности:
- По виду управляющего напряжения – переменное или постоянное (дискретные). Иногда на вход подключается переменный резистор, т.е. используется аналоговое управление, соответственно и выходное напряжение меняется плавно, как в диммере для освещения.
- По виду коммутируемого напряжения – переменное или постоянное.
- По количеству фаз для переменного напряжения – одна или три.
- Для трехфазных – с реверсом или без.
- По конструкции – монтаж на поверхность или на ДИН-рейку. Хотя, практически все производители предлагают переходные планки для универсального монтажа.
Кроме того, стандартной опцией для коммутации переменного напряжения является переключение в момент перехода через ноль.
Выше уже было фото ТТЛ, у которого вход – постоянное напряжение, выход – переменное (АС-DC). Вот ещё какие реле у меня есть сейчас под рукой:
SSR OMRON DC-DC. Вход – постоянное напряжение до 24 В, выход – тоже постоянное, до 200 В
SSR FOTEK DC-DC – твёрдотельные реле постоянного тока
Этими двумя моделями реле удобно коммутировать нагрузку с постоянным напряжением 24 Вольта, когда управляющий сигнал (тоже 24 В) приходит с выхода контроллера или с датчика. Можно сказать, что это такие компактные усилители тока. Причем коэффициент усиления при этом – около 1000, поскольку ток управляющей цепи – менее 10 мА.
Дальше-больше. Ниже показано трехфазное твердотельное реле. На его входы R, S, T подается три фазы 380В, а с его выходов U, V, W напряжение подается на асинхронный двигатель или трехфазный ТЭН.
Fotek 3 phase. Трехфазное твердотельное реле
Это реле работает (по результатам работы) примерно, как магнитный пускатель с катушкой 24 VDC.
Как подключить электродвигатель через магнитный пускатель – подробно расписано на СамЭлектрике здесь.
Управляющие контакты показаны поближе:
Fotek 3 phase. Входные управляющие контакты
Видите на фото, под управляющие контакты предусмотрено ещё одно место, которое в данном случае не используется? На этом месте у другой модели подается сигнал реверса. То есть, при подаче на один вход фазы через реле коммутируются для прямого вращения двигателя, при подаче на другой вход – для обратного.
Кто не в курсе – прямое вращение – это когда двигатель крутится по часовой стрелке, если смотреть ему “в зад”. Как поменять направление вращения двигателя – поменять местами любые две фазы.
По теме рекомендую почитать мою статью по трем фазам и отличии трехфазного питания от однофазного.
Трехфазные реле с реверсом бывают с коммутацией двух фаз, третья подключена к двигателю постоянно.
А теперь представьте, столько места занимает и сколько шума при работе создает обычное реверсивное реле на такой ток? То-то и оно!
Вот такое же ТТЛ, но помощнее и с управлением от переменки 220В.
Fotek TSR-40AA-H 3 phase 40A
Вроде всё, пишите, у кого какой опыт по применению!
Вот нарыл в свободном доступе файлы, возможно, написано информативнее, чем у меня:
Классификация и для чего нужно реле
Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.
Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи
Реле имеют сложную классификацию и делятся на несколько групп:
По сфере применения:
- управление электрическими и электронными системами;
- защита систем;
- автоматизация систем.
По принципу действия:
- тепловые;
- электромагнитные;
- магнитолектические;
- полупроводниковые;
- индукционные.
По поступающему параметру, вызывающему срабатывание КУ:
- от тока;
- от напряжения;
- от мощности;
- от частоты.
По принципу воздействия на управляющую часть устройства:
- контактные;
- бесконтактные.
На фото (обведено красным) показано, где находится одно из реле в стиральной машине
В зависимости от вида и классификации реле применяются в бытовой технике, автомобилях, поездах, станках, вычислительной технике и т.д. Однако, чаще всего этот вид коммутирующего устройства используется для управления токами большой величины.
Механические реле
Такие устройства могут исполнять роль таймеров, которые популярны среди домохозяек, для отсчета времени во время приготовления пищи. Они имеют заводную пружину и шкалу для установки интервала времени. Обычно до одного часа. По истечении заданного времени таймер оповестит об этом звуковым сигналом.
Более сложные устройства имеют одну или несколько групп контактов, которые включают или отключают различные бытовые устройства с заданным интервалом.
Такие реле времени устроены по принципу часов. Контакт, двигающийся по кругу, как часовая стрелка, по очереди замыкается на клеммы, коммутируя различные приборы. Привод бывает заводной, с пружиной, или с электрическим двигателем. Период коммутации может составлять от долей секунд до нескольких часов. Коммутаторы с высокой скоростью переключения в 70-е годы прошлого века использовались для создания световых эффектов на дискотеках и концертах.
Преимущества и недостатки
Каждый тип реле имеет свои плюсы и минусы:
Часовые или анкерные. Большой плюс у них – практически полная независимость от стороннего питания и поистине железная надежность. Минус – рано или поздно, при отсутствии ухода, механизм все же может дать сбой или вовсе выйти из строя. Опять же, соединение контактов по времени в таких приборах происходит непосредственным образом, а значит, есть шанс возникновения искры. Что, в свою очередь, ограничивает ниши применения механического таймера – в любой пожароопасной среде этот фактор создает множество проблем.
Анкерное реле времени ЭВ-142
Моторные. У таких реле времени преимущества механических, но и те же недостатки – конечный (хоть и не скорый) выход из строя и искровые соединения.
Моторное реле времени РВТ-1200
Пневматические или гидравлические. Они надежны, но отличаются крупными габаритами, виной которых – объем демпферной камеры. Кроме всего прочего, точность установки временных промежутков на них относительно низка и требует участия подготовленного специалиста. Поэтому и применяются такие реле только на производствах, где есть свой штат настройщиков.
Пневматическое реле времени РВП-72
Электромагнитные. При всей простоте конструкции они обладают существенным минусом – точность настройки на временные интервалы очень затруднена и в каждом приборе различна, вне зависимости от количества поворотов регулирующих винтов. То есть, другими словами, повернув десять раз винт и выставив время на одном приборе, десятикратным оборотом такого же регулятора на другом невозможно добиться одинакового по периоду срабатывания с предыдущим.
Современное электромагнитное реле
Электронные. На текущий момент такие аппараты вытесняют все предыдущие модели. Они практически лишены минусов, относительно точны в настройке, и соединение линии в таких приборах происходит бесконтактным методом. Единственный минус, отмечаемый пользователями таймеров такого вида – удобство настройки периодов задержки.
Пример простого электронного реле
Логические. Представляют собой развитие электронных вариантов, с лучшей индикацией, более удобным управлением, а также возможностью использования их в качестве частей «умного дома». Шкала времени на логических устройствах ограничена только глубиной заложенной программы. Дополнительный плюс – содержащиеся в них логические элементы могут срабатывать не только от временных интервалов, но и внешних управляющих импульсов-сигналов от датчиков или контроллеров. Единственный минус пока – цена – она немного выше, чем за просто электронные. Настройка подобных реле времени уже называется программированием.
Пример программируемого реле времени
Как подключить реле
Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.
Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства
Для этого следует обратить внимание на различные фото реле контроля фаз. Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы
Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С
Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.
Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.
При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.
Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.
Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.
В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.
Примеры использования
Промежуточные реле применяются повсеместно. Их массово эксплуатировали в советский период. Ниже рассмотрен реально действующий пример с одного из предприятий.
Имеется печь на 380 В для закалки металла. Она питается электроэнергией через силовой контактор на 250 А. Катушка контактора управляется через реле РПУ-1. А сигнал на РПУ-1 приходит с современного ПИД регулятора температуры печи.
Цоколёвка промежуточного реле РПУ-1
Регулятор дает команду на реле. Оно замыкает 2 независимые пары управляемых контактов:
- цепь включения силового контактора;
- цепь индикации на панель для оператора печи.
РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс
Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.
| Номер в рейтинге | Название | Плюсы | Недостатки |
| Первый | Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case | Цифрой индикатор, наличие корпуса | Для управления устройствами 220В нужно промежуточное реле |
| Второй | AC 220V H3Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base | Возможность работать в сети 220 В, удобная настройка | Предельное время задержки 30 мин |
| Третий | Programmable Delay Relay DH48S-S with socket base | Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки | Цена |
Первый, второй и третий номер в нашем рейтинге реле
Примеры схем подключения
В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.
Рис. 7: пример схемы подключения
Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).
Рис. 8: Еще одна схема подключения реле времени
На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.
Рис. 9: схема включения реле через контактор
Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.
Реле времени c анкерным или часовым механизмом
Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.
Реле времени c применением двигателей
Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.
История создания
Первенство создания реле спорно. Некоторые утверждают, что впервые это устройство было сконструировано в 1830—1832 гг. русским ученым Шиллингом П.Л. и являлось основным элементом вызывающего механизма в разработанном им же варианте телеграфа.
Другие научные историки приписывают первенство изобретения известному физику Дж. Генри, который в 1835 г. разработал контактное реле во время усовершенствования созданного им в 1831 году телеграфного аппарата. Первый соленоид работал по принципу электромагнитной индукции и был некоммутационным устройством.
Первое реле Дж. Генри
Реле, в качестве самостоятельного устройства, впервые упоминается в патенте на телеграф, выданном Самуэлю Морозе.
Первое реле Морзе
Как видим, первой сферой применения этого коммутационного устройства был телеграф и только позднее с развитием техники он стал применяться в электрическом и электронном оборудовании.
Внутривидовые отличия
Кроме основной классификации, стоит выделить отличия внутри существующих видов ТТР.
Выделяются такие типы:
- ТРЕХФАЗНЫЕ — способны проводить токи величиной 10-120 Ампер одновременно в трех фазах.
- РЕВЕРСИВНЫЕ — устройства, построенные на полупроводниковом принципе, способные работать в схемах с постоянным и переменным током. По назначению и принципу действия они идентичны однофазным. Обязательное условие — наличие управляющей цепи, защищающей устройство от ложного срабатывания. К преимуществам твердотельных трехфазных реле стоит отнести способность работать одновременно по 3-м фазам, а также продолжительный ресурс. Повышенный срок службы объясняется наличием надежной изоляции и продуманной управляющей цепи. В процессе применения твердотельных моделей нет шума, искр, дребезжания при переключениях и других негативных факторов.
- ОДНОФАЗНЫЕ — изделия, обеспечивающие разделение цепи при переходе синусоиды через ноль. ТТР работает в следующем диапазоне — 10-500 А. Управление осуществляется несколькими способами.
Терморезистор: назначение, сопротивление и характеристики, маркировка, принцип работы, как проверить и подключить
РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс
Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.
| Номер в рейтинге | Название | Плюсы | Недостатки |
| Первый | Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case | Цифрой индикатор, наличие корпуса | Для управления устройствами 220В нужно промежуточное реле |
| Второй | AC 220V H3Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base | Возможность работать в сети 220 В, удобная настройка | Предельное время задержки 30 мин |
| Третий | Programmable Delay Relay DH48S-S with socket base | Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки | Цена |
Первый, второй и третий номер в нашем рейтинге реле
Аналоги устройства и ошибки при его установке
Схема подключения на корпусе устройства
Для подбора аналогов конкретного образца реле применяется особая таблица, приводящаяся на сайте каждого производителя изделия. Согласно ей, модели устройства ВС10-38, например, соответствует образец РСВ17-3. Коммутационное изделие РКВ 11-43-11 можно заменит аналогичной по характеристикам моделью РП21М-003В1.
При выборе электротехнического изделия и его соединении с действующими силовыми цепями возможны следующие ошибки:
- установка модели, не подходящей для данных климатических условий,
- неправильный выбор нагрузки, подключаемой к выходным клеммам реле ошибочный расчет допустимой потребляемой мощности и желание обойтись без силовых контакторов,
- невнимательность при подключении проводников к клеммам прибора плохо затянуты контакты.
Избежать возможных ошибок в выборе и подключении реле времени поможет внимательное изучение моделей и инструкций, а также предельная внимательность при монтаже.
Применение
Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии. Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования. Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт.
Широкое распространение релейной защиты высоковольтных линий обусловлено:
- высокой долговечностью релейных элементов;
- быстрой реакцией на изменение параметров подключенных линий;
- способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.
Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.
Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления. К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.
Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение. Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению. Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.
Токовое реле разных размеров.
