Как настроить регулятор после установки
Для того чтобы правильно настроить прибор после его установки необходимо в точности следовать пошаговой инструкции:
- Дверцу котла открыть и не закрывать цепочкой. Это делается для того, чтобы впустить воздух.
- Винт-фиксатор на регулировочной рукоятке ослабляется.
- Рукоятка вставляется на необходимый температурный режим, к примеру, 65С.
- Ведется наблюдение за термометром на твердотопливном котле после того, как отметка достигнет 65С необходимо присоединить цепной провод к заслонке. Главное, полностью не закрывать заслонку. Она всегда должна находиться приоткрытой на пару миллиметров.
- Затягивается винт-фиксатор.
Важно! У цепочки есть свободный ход, но он не должен превышать 1 мм. После этого прибор проверяется во всех режимах, даже на самом максимальном
Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть
Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы
Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы
После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы.
Уголь или дрова угасают постепенно поэтому твердотопливным термогенераторам необходимо чуть больше времени для остывания, чем другому аналогичному оборудованию.
Настройка ГБО
Настройка ГБО производится также на прогретом двигателе. Существует несколько способов отрегулировать оборудование, все они похожи и выбирать конкретный способ стоит от типа двигателя, его технического состояния, возраста и подобных показателей. Настройка проводится при помощи всего 3 винтов:
- Винт холостого хода;
- Винт чувствительности;
- Винт жадности.
Первые 2 винта находятся вблизи друг от друга на редукторе.
Первый способ
Карбюратор должен быть настроен. Подходит этот способ для большинства редукторов разных марок. Для начала, на незаведенном двигателе закручиваем винт холостого хода до конца, при этом откручиваем пластиковый винт где-то на 5-7 оборотов, а также полностью выкручиваем винт жадности. Заводим авто. Можно завестись как на бензине, с последующим переходом на газ, так и сразу на газе. Начинайте закручивать пластмассовый винт до того момента пока двигатель не заглохнет. Не запуская двигателя, отверните его назад на 0.5-0.75об и запустите двигатель. Отверните на несколько оборотов винт холостого хода и попытайтесь поймать самые устойчивые обороты. Во время настройки попробуйте газануть несколько раз. Двигатель должен отзываться сразу и не подавать признаков нестабильной работы. Дальше начинайте регулировку дозатором. Закручивайте его до тех пор, пока это не начнёт сбивать холостые обороты. Ориентируйтесь по звуку двигателя, как только он станет ритмичным и будет сразу же отзываться на нажатие педали газа — прекращайте регулировку. Стоит делать все медленно, никуда не спеша, чтобы двигатель успевал начать работу на новых настройках, то есть после каждого поворота винта, иначе вы попросту ничего не услышите.
Настройка ГБО
Второй способ
Карбюратор не имеет большого значения. Регулировка редуктора Ловато имеет немного другой характер. Перед началом регулировки поднимите обороты примерно до 3000-3100об/мин. Далее, найдите дозатор. Это металлический винт, располагающийся на шланге между редуктором и смесителем газа. Начинайте поворачивать дозатор до тех пор, пока обороты не начнут падать и терять свою стабильность. Как только вы заметили подобное — отверните винт примерно на четверть оборота назад, дабы установить обороты в идеальное положение. Первый этап закончен.
Найдите на редукторе винт холостого хода и начинайте регулировать холостые обороты. Пытайтесь добиться того, чтобы двигатель ровно работал на оборотах около 950-1000 об, при этом старайтесь постоянно поддерживать тягу газа на нормальном уровне. Исходя из показаний тахометра и звука отрегулируйте мембрану, после этого немного ослабьте тягу газа. На некоторых редукторах Ловато существует ещё один винт — винт принудительной подачи газа. Настройка ним обычно не требуется, а сам винт закручивают до упора.
Чем плох переизбыток мощности?

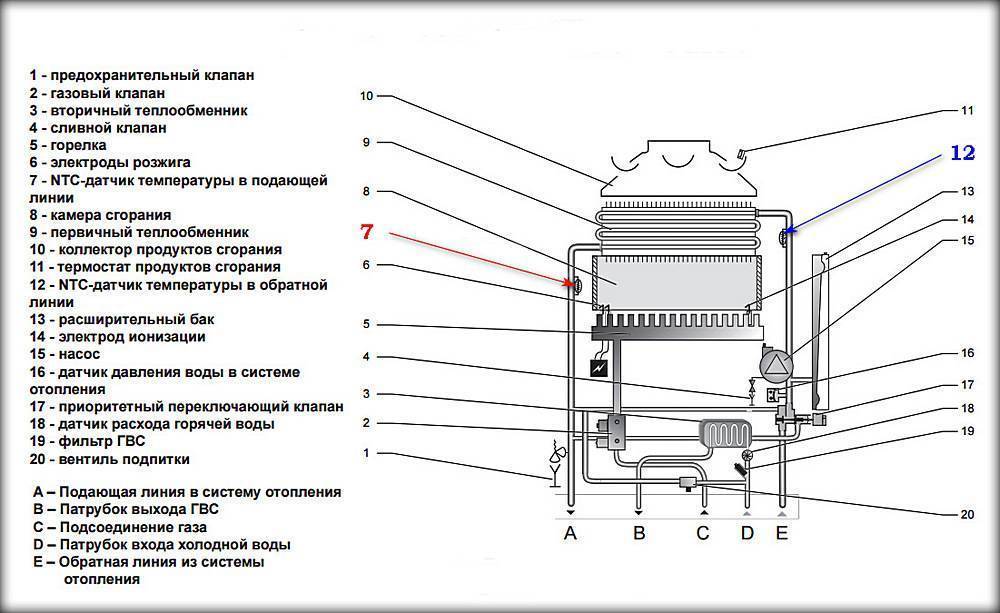

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.
В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.
Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?
К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.
Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя
В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».
Что такое калькулятор расчета мощности газового котла?
Как отремонтировать клапан газового котла своими руками
От чего зависит расход газа в газовых котлах отопления?
Цикличность газового агрегата и ее последствия
Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.
Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.
Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.
Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива
Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления
Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.
Инструкция по эксплуатации
Самыми опасными ситуациями во время использования оборудования я считаю следующие:
- Падение давления газа.
- Пропала тяга в дымоходной трубе.
- Низкое напряжение в сети.
- Потух запальник.
На такие аварийные случаи необходимо обращать внимание, не стоит забывать о постоянном обслуживании аппарата. Очистка всех элементов не только обеспечит продуктивную работу, но и продлит срок службы изделию
Я всегда советую владельцам помимо настройки газового котла включать отопление в летний период хотя бы раз в 2 месяца, тогда все составляющие оборудования на момент запуска зимой не подведут, и будут работать, максимально слажено.
Проверка перед первым пуском
Если оборудование новое, то необходимости проверять налет на продуктах горения нет, желательно осмотреть вентиляцию и устранить лишний мусор из дымоходной трубы. В этих элементах я зачастую замечал скопление различных насекомых как мелких, так и крупных особей, они могут повлиять на продуктивность агрегата.
Открыть шибер дымохода до предела и проверить тягу. Если произвести манипуляции максимально внимательно, проблем не должно возникнуть. Но всю работу лучше производить последовательно и каждому моменту уделить нужное количество времени, всю работу проделать внимательно и скрупулезно, ведь от этого напрямую зависит безопасность.
Регулятор тяги – его значение для твердотопливного котельного оборудования
Работа нагревательного прибора с открытой и закрытой камерой сгорания, на 90% зависит от состояния тяги в отопительной системе. Чем стабильнее параметры тяги, тем отопительный агрегат лучше работает. Под действием тяги в топочной камере лучше горит твердое топливо, продукты горения легко улетучивается через дымоход. При нормальной тяге топливо горит интенсивнее, улучшается теплообменные процессы, соответственно повышается КПД котельного оборудования.
Несмотря на то, что сегодня большая часть моделей нагревательных аппаратов на твердом топливе оснащены автоматикой, самыми действенными и эффективными по-прежнему остаются механические приспособления контроля и регулировки. Энергозависимость самый главный недостаток автоматики твердотопливного котла. Нет в доме электричества, сел аккумулятор, питающий ИБП, котел становится неконтролируемы. Приспособление с механическим приводом, установленное на котел и настроенное в соответствии с заданными параметрами температуры, котла, способно полностью контролировать интенсивность горения.
Главные преимущества, которыми обладает механический терморегулятор тяги следующие:
- простейшая конструкция и надежная работа в отличие от автоматических устройств, снабженных электроникой;
- энергонезависим (автоматический регулятор тяги требует бесперебойного электропитания);
- удобная и понятная установка приспособления;
- невысокая стоимость.
Несложная конструкция и принцип действия позволяют такое устройство сделать своими руками, установить и настроить. Механизм имеет научно-техническое название – терморегулятор для котла. Что бы получить максимально возможный эффект от действующего нагревательного агрегата, достаточно правильно осуществить монтаж терморегулятора. Последующая калибровка приспособления осуществляется в соответствии с основными функциями вытяжной вентиляции и заданных температурных параметров.
Как увеличить КПД газового котла
В начале этой статьи уже отмечалось, что в сервисной инструкции котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт.) и 79,4% при работе с минимальной мощностью (8,5 кВт.) Представьте, как еще уменьшится КПД, если этому котлу придется работать с системой отопления мощностью 4 кВт.
Минимум 1/4 часть израсходованного газа будет буквально вылетать бесполезно в трубу. Это будет расплата за установку в доме дешевого оборудования для отопления и ГВС.
Особенно сильно снижается КПД у газовых котлов «турбо», с принудительными подачей воздуха к горелке и удалением дымовых газов. Связано это с тем, что вентилятор котла работает с постоянной скоростью, обеспечивая движение газов в количествах, необходимых для работы котла с максимальной мощностью. В результате в котел, работающий с меньшей мощностью, подается и удаляется избыточное количество воздуха и дыма. А с лишним воздухом и дымом в трубу буквально вылетают тепло — газ — деньги.
В более дорогих моделях газовых котлов «турбо» скорость вращения вентилятора регулируется автоматически, в зависимости от величины мощности, с которой в данный момент работает котел. В результате, при снижении мощности, уменьшается количество подаваемого для горения воздуха, что увеличивает КПД котла.
Для того, чтобы сократить количество воздуха, подаваемого к горелке котла вентилятором, работающим с постоянной скоростью, поступим следующим образом.
Виды горелок
По своим конструктивным, функциональным отличиям горелочные устройства делятся:
По назначению:
- для промышленного оборудования большой мощности
- для оборудования бытового назначения.
По используемому типу топлива:
- устройства для природного газа;
- устройства для сжиженного газа;
- универсальные устройства.
По регулировке пламени:
- одноступенчатые – способны работать на включение/выключение;
- двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
- модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.
По принципу работы:
- инжекционные/атмосферные. Работают при подаче воздуха из помещения. Устанавливаются соответственно в открытых камерах сгорания. Использовались также и для моделей котла старого образца.
- вентиляторные/наддувные. Работают в камерах сгорания изолированного типа. Воздух для горения подается вентилятором. По своим конструктивным особенностям делятся на: — вихревые (отверстия форсунок круглой формы) — прямоточные (форма узкой щели круглого/прямоугольного сечения).
- диффузно-кенетические. Воздух поступает двумя одновременно: один смешивается с газовым топливом, второй добавляется непосредственно в камере при горении.
Как отрегулировать мощность газового котла?
Отрегулировать мощность агрегата можно двумя способами:
Установка котла на твердом топливе — разбор нюансов монтажа
- Снизить производительность горелки до уровня, при котором автоматика сможет найти оптимальный режим работы.
- Увеличить мощность системы отопления путем добавления радиаторов или заменой их на более мощные.
В некоторых случаях целесообразно применять сразу два способа. Конечно, второй вариант более затратный, но нередко приходиться выбирать именно его. Особенно он актуален в случае, если производимого тепла установленной системой недостаточно.
Обратите внимание! При замене отопления следует учитывать, на какой объем рассчитан расширительный бак модели газового котла. Например, бачок агрегата Gepard предусматривает объем теплоносителя 50 л
Если количество воды при установке новых радиаторов возрастет, нужно будет подключить внешний расширительный бак.
Уменьшить производительность горелочного устройства можно с помощью снижения подачи топлива на горелку. Для этого требуется изменить настройки газового клапана. Настройки мощности горелки у данного элемента осуществляют вращением регулировочных винтов, которые находятся на корпусе клапана.
Также мощность устройства можно снизить с помощью настроек, изменив их в сервисном меню. Для обычных пользователей в котлах Protherm предусмотрено общее меню, которое описано в инструкции. Однако есть еще скрытое сервисное меню, которое предназначено для специалистов. Оно становится доступным только при вводе кода. Поэтому воспользоваться им может только мастер сервисного центра.
В сервисном меню перенастраивают такие параметры:
- мощность в диапазоне от 9 до 23 кВт;
- время выбега циркуляционного насоса в режиме отопления – между 2 и 60 мин;
- задержку времени после работы в режиме отопления для антициклирования – предохраняет от частого включения-выключения (не работает в режиме ГВС);
- температуру теплоносителя – от 20 до 80ºC.
Для системы отопления мощностью 4 кВт выставляют:
- мощность – 9 кВт;
- температура теплоносителя – 60-70ºC;
- время антициклирования – 15-20 мин.
Здесь приведены приблизительные настройки, но нужно добиться, чтобы горелка зажигалась не чаще чем через каждые 15 минут. Для этого подбирают оптимальную температуру теплоносителя.
Однако не у всех марок газовых котлов есть возможность отрегулировать время антициклирования. В этом случае придется ограничиться настройкой мощности агрегата. На некоторых котлах можно задать вручную режим работы насоса, с помощью расположенного на нем переключателя. Для уменьшения частоты тактования необходимо увеличить скорость работы насоса.
Как уменьшить мощность газового котла и поможет ли это сэкономить?
Таким образом, разными способами достигают баланса мощности между отопительной системой и газовым котлом.
Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.
Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.
Нужно ли уменьшать мощность?
В современных моделях газовых котлов, оснащённых высокочувствительной автоматикой, нет необходимости самостоятельно снижать показатели мощности. В оборудовании более раннего выпуска и самых простых агрегатах подобные мероприятия осуществляются:
- в случае переделки системы отопления с существенным снижением уровня общей производительности;
- в случае отказа от определённого дополнительного функционала, включая демонтаж системы горячего водоснабжения и «тёплые полы».
При значительных расхождениях в показателях принимаемой и минимальной мощности происходит «тактование» оборудования, сопровождающееся постоянным включением и выключением котла. В этом случае наблюдается ускоренный износ таких рабочих узлов, как горелка, трёхходовой клапан и насосное устройство. С целью предотвращения выход котла из строя требуется уменьшить показатели мощности одним из доступных способов:
- замена горелочного устройства модуляционным аналогом;
- сокращение подачи топлива изменением настроек клапана;
- уменьшение мощности посредством настроек меню сервиса;
- регулированием функционирования циркуляционного насоса.
С целью снижения расхода топлива устанавливается термостат, обеспечивающий более точную работу оборудования, монтируются устройства погодозависимой автоматики. Необходимым условием сохранения высокого качества функционирования газового котла является грамотное техническое обслуживание агрегата, а также повышение тепловой эффективности посредством утепления помещений.
Как настроить регулятор тяги и другие компоненты для твердотопливных котлов
Твердотопливный котел в схематичном виде
Указанные способы помогают настроить температурные показатели и тягу аппарата. Они таковы:
- Агрегат нагревается до +80°C.
- С помощью установочной рукояти, на контроллере тяги ставится температура, отражающаяся на котловом термометре.
- На воздушной заслонке натягивается цепочка. Заслонка должна принять такую позицию, чтобы котёл смог достичь нужной температуры. При таких условиях пустота между заслонкой и корпусом варьировалась в диапазоне 2–50 мм.
- Проверяется контроллер тяги на иных температурных данных: в настройках задаётся параметр 90°C. Нужно выяснить, как контроллер будет поддерживать этот параметр. Когда на выход из котла параметр достигнет 95°C, контроллер должен закрыть заслонку зазора 2–5 мм. Если в котле устроен ограничительный винт, он будет мешать закрытию заслонки. С помощью него настройте зазор.
- Действие для котла с двумя контурами. Откалибровав контроллер тяги, задайте нужные температурные параметры на выходе из аппарата, в пределах 85°C.
Развитие КПД такого котла
КПД этого котла в основном определяется видом топлива и его конструкционными спецификами.
Например, когда горит уголь, дрова или паллеты, образуется множество тепловой энергии. Огромное влияние на КПД оказывает и технологический способ сжигания топлива в соответствующем отсеке, и вид отопительной системы.
При сжигании антрацита, каменного угля и торфяных брикетов средний КПД: 70–80%. При сжигании паллет — до 85%. При горении гранул, отмечается высокая эффективность работы и невероятный объём тепловой энергии.
Если ваш котёл на твёрдом топливе со временем нуждается в развитии КПД, можно для понимания изучить инструкцию. Обычно производители указывают рядовые способы. Но со временем они работают крайне слабо. И сегодня большую славу завоевал такой метод увеличения КПД твердотопливных котлов: монтируется ещё один тепловой обменник. Он должен снимать тепловую энергию с летучей продукции горения.
Перед монтажом обязательно выясните температурные данные дыма на выходе. Для этого используйте мультиметр. Его позиция — в середине дымохода. Сведения о потенциальном объёме тепла, который можно получить, помогут рассчитать площадь дополнительного теплового обменника.
Дальнейший алгоритм операций таков:
- В топочную камеру грузится определённое количество дров.
- Определяйте, как долго будет прогорать именно это количество топлива.
Пример: загружено 14,2 кг дров. Продолжительность их горения — 3,5 часа. Параметр дыма на выходе — 460 С.
За час сгорело 4,05 кг дров. Это результат такого вычисления: 14,2: 3,5.
Чтобы рассчитать объём дыма, оперируйте общим значением — 1 кг дров приравнивается к 5,7 кг газов дыма. Дальше предыдущий результат 4,05 умножается на 5,7. Получается 23,08. Это масса летучей продукции горения. Отталкивайтесь от этого значения для других расчётом объёма тепловой энергии, которая пригодится для нагрева нового, присоединённого теплового обменника.
Зная параметр теплоёмкости летучих нагретых газов (это 1,1 кДж/кг), можно вычислять мощь теплового потока. Это нужно при снижении параметре дыма до 160 0С (с 460 0С).
Здесь работает следующая формула
Так выводится точный параметр дополнительной мощи. Её создают продукты горения. Получается так: q = 8124/3600 = 2,25 кВт. Это приличный показатель. Он может кардинально усилить эффективность вашего котла.
Обладая сведениями о том, сколько энергии тратится попусту, внедрение второго теплового обменника вполне разумно. Создаётся новая тепловая энергия. Растёт как КПД котла, так и всей отопительной системы.
Видео: подробнее про КПД для твердотопливного котла
https://youtube.com/watch?v=PLhhaC2XFJM
Настройка, а также увеличение КПД для любого автономного устройства — это не всегда сложное, но очень ответственное мероприятие. Где не должно быть и намёка на сомнения. Поэтому при сложностях, возникающих в процессе доработки или даже ремонта желательно получить консультацию мастера по этому классу оборудования.
Выводы и полезное видео по теме
Регулировка мощности газового котла:
Настройка комнатного терморегулятора — модели lt08:
Подробная настройка в меню котла Bosch Gaz 6000 W:
Теперь вы знаете, в каком регулировании нуждаются котлы. Понимаете, как можно повлиять на расход газа. Можете выполнить регулировку мощности газового котла и его узлов, не вызывая мастера. Ухаживайте за устройством, чтобы использовать полученные знания только для настроек, а не для починки. Делайте только то, что вам под силу. При потребности обратитесь к специалисту по котлам. Звоните на экстренные номера, если есть опасность.
Пишите комментарии по поводу настройки газовых котлов. Напишите о критериях, по которым выбирали свое устройство, о качестве работы прибора. Расскажите, как настраиваете свой котел и насколько часто это делаете. Форма для обратной связи расположена ниже.
