Разводка труб в ванной и туалете — правильные сантехнические схемы

Виды разводки системы

Существует два вида разводки труб: коллекторная и последовательная. Самой распространенной является последовательная разводка (тройниковая) и заключается она в том, что все элементы подключаются последовательно.

От магистрали проводится одна труба, от которой к каждому потребителю устанавливают тройник, отводящий дополнительную магистраль. Недостатком такого варианта является понижение силы напора воды для последующего сантехнического устройства.

Коллекторный вариант применяется в том случае, если в данном помещении будет установлено большое количество сантехники, для которой потребуется постоянный напор воды. Основная система, идущая от магистрали, подключается к коллектору, от которого к каждому прибору отводится отдельная ветка труб.

https://youtube.com/watch?v=EkS4lq17vq4

На входе у коллектора и на выходе каждой водопроводной системы устанавливается шаровой кран, который позволит произвести ремонт конкретного предмета сантехники, при этом оставляя возможность беспрерывного использования остальных.

Разводка водопроводных конструкций – процесс довольно сложный, поэтому если работы выполняют специалисты, то все этапы должны быть проведены на высоком уровне качества.

Кроме всех обязательных работ должно быть сделано:

  1. Проведена гидроизоляция сантехнического шкафа, который является наиболее опасным местом, где велика вероятность возникновения протечек, поскольку там находятся запорные краны и соединения. Если гидроизоляция не будет выполнена, то вода обязательно попадет в квартиру или к соседям.
  2. Угол слива у канализационной системы не должен находиться на полу и должен быть не менее 3°.

Обязательным условием правильной эксплуатации ванной комнаты является качественно выполненная вентиляция, канализация и водопроводная система.

Выбор способа и вида разводки

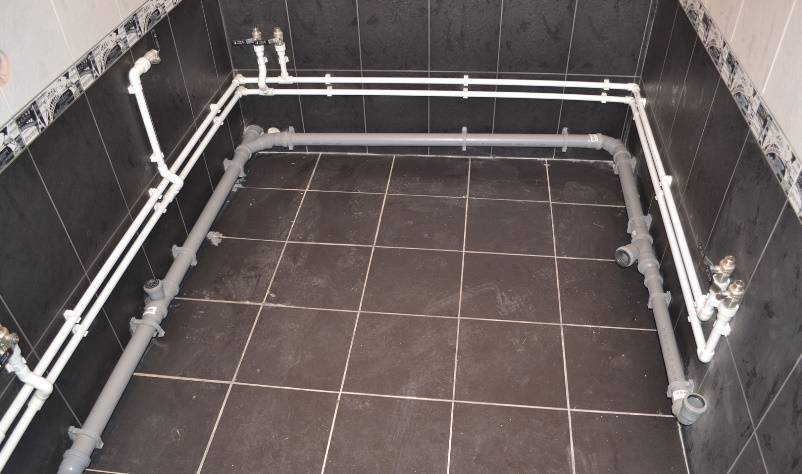

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

  • Штробирование несущих стен запрещено СНиПом.
  • Стыки труб, проходящих внутри стены, не допускаются.
  • Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
  • Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

  • с проходными розетками;
  • последовательная разводка;
  • коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной

Типы разводки инженерных коммуникаций

Существует два вида разводки:

  • последовательная;
  • коллекторная.

Оба типа разводки имеют свои плюсы и минусы. Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

Разводка последовательного типа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

  • унитаз;
  • раковина;
  • ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина. Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

Коллекторный тип разводки

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

  • открытый;
  • закрытый.

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Правила и требования проведения работ

Качественно выполненная разводка должна обязательно отвечать следующим требованиям:

– быть надежной;

– обеспечивать быстрое отключение водоснабжения при аварии;

– гарантировать защиту трубопровода от протечки;

– обеспечивать бесперебойное функционирование всех сантехприборов;

– иметь достаточно эстетичный внешний вид, не создавая не поверхности ненужных выступов.

Существует два способа прокладки трубопровода:

  • Открытая разводка труб. Следует отметить, что, хотя открытый вариант гораздо проще, он не всегда устраивает владельца квартиры, так как все трубы при этом способе остаются на виду.
  • Скрытая разводка труб. Скрытый способ подразумевает укладку трубопровода в специальные ниши, которые затем заштукатуриваются, делая таким образом трубы незаметными. Основным недостатком данного способа является его сложность. Штробирование, которое представляет подготовительный этап скрытой разводки, нельзя проводить в несущих стенах. К тому же соединяются трубы только в доступных местах, магистральный трубопровод, проходящий внутри стены, обязательно выполняется цельным. На те трубы, которые предполагается замуровать в стену, надевают специальный гофрорукав, защищающий их от механического воздействия, компенсирующий терморасширение трубопровода горячего водоснабжения и защищающий от конденсата трубы, по которым подается холодная вода.

Укладываем трубы без ошибок

Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.

Монтаж водопроводной системы

Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.

Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.

Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.

https://youtube.com/watch?v=8jOI8k-KkUk

Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.

После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.

Особенности прокладки труб к полотенцесушителю

Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.

Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.

При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.

Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.

Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла

Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки

Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм

Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно

Укладываем канализационную магистраль

Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.

С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.

Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.

Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».

Иначе при одновременном сливе из двух устройств может произойти «затор».

Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.

После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.

Только тогда результат порадует безупречной многолетней службой!

Некоторые рекомендации

Последовательная (тройниковая) разводка труб: 1. Водорозетка для подключения стиральной машины. 2. Водорозетки смесителя раковины. 3. Водорозетки на планке смесителя ванной. 4. Уголок. 5. Тройник. 6. Обратный клапан. 7. Счётчик горячей воды. 8. Счётчик холодной воды. 9. Редуктор давления воды. 10. Фильтр грубой очистки воды. 11. Отсечной кран. 12. Стояк горячей и холодной воды.

После того как выбран способ создания разводки в санузле, следует составить ее схему, которую просто рисуют на листе бумаге. В схеме нужно указать места прокладки, длину и диаметр изделий, фитинги, их размер, тип, места установки, места изгиба и поворота конструкции. Приготовить инструмент для работы. Это:

  • болгарка;
  • маркер;
  • рулетка;
  • гаечные ключи;
  • шуруповерт.

Чтобы разводка из металлопластиковых систем была качественной и прослужила длительный срок, необходимо покупать детали только у положительно зарекомендовавших себя производителей.

Обжимные фитинги используют в том случае, если метод прокладки выбран открытый.

Соединение труб в ванной выполняют следующим образом:

  1. Отмеряют и отрезают трубу определенного размера.
  2. С изделия снимается фаска при помощи калибратора-фаскоснимателя.
  3. Надевается гайка, которая входит в комплект фитинга.
  4. Вставляется кольцо.
  5. Фитинг вставляется и обжимается двумя рожковыми ключами.

Такой метод соединения является резьбовым, следовательно, могут возникнуть протечки, поэтому регулярно следует проводить профилактические работы, которые заключаются в подтягивании соединений.

Схема разводки труб в ванной комнате.

Прессовые фитинги используют как при открытом, так и при закрытом методах соединения и выполняют следующим способом:

  1. Отмеряется и отрезается труба нужной величины.
  2. Калибруется.
  3. Вставляется фитинг и опрессовывают ее ручным прессом.

Такой вариант соединения считается наиболее прочным, поскольку оно способно выдержать внезапный скачок давления. Но при этом он является неразборным, что можно отнести к его недостаткам.

Металлопластиковые изделия хорошо гнутся, максимальный радиус их изгиба достигает 3-5 диаметров водопроводной трубы. До фитинга участок должен быть не менее 7 см.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Как правильно установить смеситель в ванной: монтаж своими руками (с видео)

Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.

Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).

Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.

В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.

У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.

Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.

Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.

Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.

Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.

Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:

https://youtube.com/watch?v=-wfy1e6wm0A

Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.

Виды разводки труб в ванной комнате

Коллекторная

Разводка коллекторного типа считается более удобным и практичным вариантом. При такой схеме каждая отдельная единица сантехнического оборудования в раздельном или в совмещенном санузле параллельно подключается к основной водопроводной магистрали. Автономность приборов обеспечивается отдельными кранами, подключенными к специальному элементу — коллектору.

Такая система позволяет регулировать подачу или полностью перекрывать воду к любому из потребителей. Для распределения горячих и холодных водных потоков используются отдельные коллекторные узлы, на каждый из которых устанавливают запорный кран.

Подобное решение имеет массу преимуществ:

  • в системе отсутствуют перепады давления даже при одновременном функционировании всех сантехнических приборов;
  • при недостаточном давлении в центральном водопроводе имеется возможность временного отключения подачи воды на одну из точек с целью увеличения напора на других;
  • профилактику или ремонт сантехнического оборудования можно проводить поочередно, не отключая полностью воду в комнате, где оно расположено;
  • в связи с почти полным отсутствием промежуточных соединений риск появления течи сводится к минимуму, поэтому монтаж труб можно выполнять скрытым методом.

К недостаткам разводки коллекторного типа можно отнести более высокую ее себестоимость в связи с увеличенным расходом материалов и комплектующих и необходимостью привлечения специалистов, т.к. непрофессионал не сможет самостоятельно разработать сложный проект с точными расчетами и правильно выполнить монтаж всех элементов системы.

Последовательная

Данная система отличается простотой как на этапе создания проекта, так и при выполнении работ. Принцип ее конструкции заключается в следующем: от холодного и горячего стояков делаются отводы к первой водозаборной точке, от нее — ко второй и т.д. Подача воды на сантехнические приборы и ее дальнейший транзит осуществляется посредством тройников, монтируемых на трубы рядом с каждой точкой.

Последовательную схему подключения водоснабжения рекомендуется использовать на объектах с небольшим количеством потребляющего оборудования, иначе она будет неэффективной. При одновременном включении сразу нескольких сантехнических устройств напор в каждом из них будет слабым, а иногда и недостаточным для нормальной работы.

Однако есть у последовательного подключения и положительные качества:

  • возможность самостоятельного создания проекта и его реализации (при наличии соответствующих инструментов и оборудования);
  • экономия средств на материалах;
  • быстрый и простой монтаж.

Демонтаж старых труб

Начинать следует с демонтажа ранее установленных коммуникаций. Для этого мы перекрываем подачу воды и раздаем разъемные соединения, чтобы дренировать воду. Раскручиваем все резьбовые соединения и снимаем старые краны, муфты и тройники. Элементы, которые до сих пор в исправном состоянии и не имеют внутри загрязнений, вполне сгодятся как запчасти. Сварные соединения разрезаем болгаркой. Чтобы добраться до участков скрытых в стенах используйте перфоратор с зубилом.

Статья по теме: Размер ламината — выбираем стандарт

Если штуцер на стояке имеет резьбу, на него крепим новый регулировочный вентиль, а следом фильтр и счетчик воды. Если старая труба крепилась на сварку, то отступаем от шва сантиметров 10-15, срезаем трубу и нарезаем резьбу леркой.

Трубы будут крепиться с соединительными элементами посредством пайки. Для пайки предварительно установите гильзы и бочонки нужного размера и включите пальник. Оптимальная температура для пайки 260 градусов, соответствующая отметка есть на тумблере прибора.

Время разогрева деталей зависит от диаметра и толщины стенок труб. Вы можете самостоятельно найти таблицы, где оно нормируется. В норме же секунд 5-7 вполне достаточно. Расплавленная труба или муфта без усилия проворачиваются на гильзе или штыре и легко снимается. После снятия с паяльника две части нужно соединить моментально. Вжимать нужно до упора, но без сильного нажима. В течение 3-5 секунд можно повернуть детали, если вдруг выставили их криво. После соединенные участки схватятся окончательно и их уже не разнять. Для практики не помешает потренироваться на ненужных обрезках.

Трубы будут крепиться вдоль стен за счет пластиковых хомутов. Те в свою очередь прижимаются к стенам саморезами. Их конструкция позволит легко фиксировать трубу защелкнув замок и так же легко высвободить.

По завершении монтажа проверим качество сборки. На четверть часа откройте подачу холодной воды. Затем такое же время пропускайте через нее горячую воду. Внимательно проконтролируйте состояние резьбовых и паяных соединений. В случае протечек сразу замените ненадежное соединение. На такой случай будет нелишним запастись еще парочкой фитингов.

Некоторые хитрости, чтобы упростить работу:

  1. Заранее разметьте и просверлите отверстия под дюбели и закрепите хомуты. Не нужно прижимать хомуты намертво, пока не примеряете на них трубу.
  2. Чтобы выставить тройники и углы ровно, примеряйте их к трубе перед спайкой и делайте отметку маркером.
  3. Трубы можно паять на весу и уже собранную обвязку крепить на хомуты. Собрать все точно вам поможет предыдущая подсказка.

Коллекторная разводка труб

Коллекторная разводка отличается большей сложностью, а потому выполнять ее должны только квалифицированные специалисты. Данный вариант предполагает установку запорных кранов на каждую трубу, ведущую к сантехническому прибору. В этом случае, возможно проведение ремонтных работ любого отдельного элемента без отключения всей системы.

При коллекторной схеме разводки производится подведение индивидуального участка трубопровода к каждому сантехприбору. Это помогает более равномерно распределить воду по точкам потребления, однако увеличивает расход материала.

Схема коллекторной разводки труб
