Бесконтактный выключатель — назначение маркировка и установка

Устройство и виды электромеханических концевых выключателей

Основные функциональные элементы концевых выключателей:

• актуатор;
• устройство переключения контактов;
• клеммы.

Актуатор непосредственно взаимодействует с внешними объектами, а затем, за счёт своего перемещения, — с устройством переключения контактов, приводя к замыканию или размыканию электрической цепи.

Существует несколько видов концевых выключателей в зависимости от типа актуатора. Разделяют кнопочные, рычажные и штоковые актуаторы. Степени защиты различны и отражаются в маркировке: в ассортименте Meyertec артикулы концевых выключателей с IP54 начинаются с букв MTB4-MS, а с IP65 — с букв MTB4-LZ.

Актуаторы концевиков Meyertec возвращаются в исходное положение сразу после прекращения контакта объекта с актуатором.

Возможно линейное движение актуатора либо вращение.

Распространено применение концевых выключателей нормально замкнутого и нормально разомкнутого типа. В концевиках Meyertec используются NO+NC контакты.

Плюсы и минусы бесконтактных выключателей

Бесконтактный выключатель – альтернатива и одновременно частный случай сенсорного выключателя. Работает на инфракрасном излучении и позволяет включать подсветку взмахом руки, т. е. без контакта. В основе конструкции 2 элемента: излучатель и приемник. Выключатель реагирует при появлении любого предмета в пределах 2-7 см от него. Такие модели применяют в местах, где важным условием выступает отсутствие контакта рук с поверхностями и предметами.

При выборе бесконтактных выключателей необходимо учитывать материал профиля, к которому будет крепиться светодиодная лента. Если это алюминий, то здесь стоит избегать вариантов с расположением микросхемы снизу, а силового ключа сверху. Такой выключатель не получится прикрепить на нижнюю поверхность алюминиевого профиля. Он подойдет только для пластика. В случае с алюминием нужно выбирать выключатели с ровным и гладким нижним основанием.

Еще один недостаток бесконтактных выключателей – ширина. Обычно она на пару миллиметров больше, чем сама светодиодная лента. Другие важные особенности:

• Для работы выключателя в рассеивателе нужно вырезать окошко.
• Режим автоматического отключения подсветки, когда внезапно пропадает напряжение, и включения при его появлении. Это свойственно не для всех выключателей, но перед покупкой стоит уточнить этот нюанс.

Таким образом, у бесконтактных выключателей один серьезный недостаток – молниеносная реакция, поэтому важно правильно выбирать место установки

Устройство и принцип действия

Конструктивно одноклавишный выключатель состоит из четырех основных частей:

• основания (металлического, реже пластикового);
• рабочего механизма, состоящего из контактной группы, зажимов (для присоединения электрических проводов) и элементов крепления;
• клавиши;
• защитного декоративного элемента (рамки или корпуса).

Принцип действия любого одноклавишного выключателя предельно прост:

• В положении «включено» элементы контактной группы замыкаются и напряжение поступает на осветительный прибор. Он начинает функционировать.
• И наоборот, в положении «выключено» контакты разъединяются, в цепи «фазы» происходит «разрыв», и лампа гаснет.

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут. Процесс подключения состоит всего из двух этапов:

Процесс подключения состоит всего из двух этапов:

1. Установка приемника радиосигналов.
2. Монтаж выключателя света (кнопки управления).

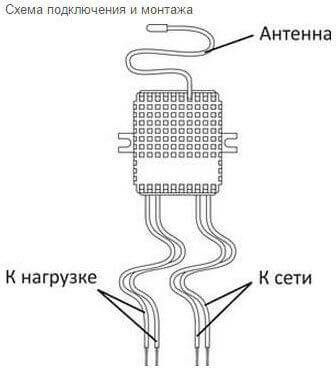

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

• ноль подается на все осветительные приборы;
• фаза разветвляется в Wi-fi выключателе;
• фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

• Как работает Wi-Fi розетка
• Системы дистанционного управления освещением
• Системы управления теплым полом

Области применения

При желании можно поставить беспроводные выключатели с пультом ДУ

Бесконтактный выключатель целесообразно эксплуатировать в нескольких ситуациях:

• Перенос старого устройства. При наличии громоздкой меблировки прибор можно установить на стену, в шкаф, на зеркало.
• Устранение монтажных ошибок. В процессе переноса электролинии исключается штробление стены. Достаточно подключить устройство с пультом или без него.
• Маленькое помещение. Беспроводные приборы – накладные, поэтому не нужно прокладывать кабель. Прибор поместится на журнальном столике, тумбе, комоде, барной стойке.
• Обеспечение комфорта пользования электроприборами. Бесконтактная система занимает минимум места, легко управляется и отличает технологичностью.
• Проживание в деревянном доме. При обустройстве скрытой проводки стоит соблюдать требования безопасности, а открытая сеть подвержена механическим повреждениям. Подключение дистанционных гаджетов будет экономным и простым решением.
• Контроль освещения в нескольких комнатах. Маленькое устройство с пультом ДУ позволяет управлять источниками света из 2-3 зон.
• Необходимость дополнительных устройств включения. Выключатели ставятся после окончания строительства без нарушения отделки и коммуникаций.
• Включение и отключение света на большом расстоянии. Прокладка кабеля обойдется дорого, а радиовыключатель в зависимости от модели работает в диапазоне до 350 м.
• Сохранение дизайнерской концепции. При невозможности монтажа выключателей в нишу или накладным способом беспроводное устройство дополнит любой интерьерный стиль.

Достоинства и недостатки устройств ДУ

Приборы, позволяющие управлять освещением при помощи пульта управления, имеют определенные плюсы и минусы. Наиболее важным достоинством является легкость установки и простота подключения: монтаж приспособления не требует особых знаний.

Привлекает внимание комфорт в эксплуатации и возможность плавной регулировки осветительных приборов. В ряде моделей присутствует также функция программирования устройства, с помощью которой можно задать «эффект присутствия». В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире

В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире.

Как правило, производители выпускают комплект оборудования, необходимого для возможности дистанционной регулировки осветительными приборами. Силовой блок требуется подключить к имеющейся электросети

Использование ДУ-приборов способствует снижению расхода электричества, а также продлению службы различных видов ламп. Кроме того, дистанционный выключатель дает возможность одновременно управлять с одного пульта сразу несколькими источниками света или даже другими приборами.

К недостаткам подобных устройств можно отнести случающиеся ложные или самопроизвольные срабатывания; слабый радиосигнал, который может не пройти сквозь препятствие; возможное воздействие на кардиостимуляторы или слуховые аппараты.

Выключатели, находящиеся на открытом воздухе, могут некорректно работать из-за атмосферных осадков. Кроме того, у пульта управления в самый неподходящий момент могут сесть батарейки.

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины. Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери. В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.

Маркировка при подключении

На принципиальных схемах индуктивные датчики принято обозначать в виде ромба или квадрата с двумя вертикальными линиями внутри. Нередко в них также указывается тип выхода (нормально открытый или закрытый), соответствующий одной из разновидностей полупроводниковых транзисторов. В большинстве вариантов схем указывается нормально закрытая группа или оба типа в одном корпусе.

Цветовая маркировка выводов

Перед установкой датчика необходимо сверить данные с инструкцией На практике применяется стандартная система маркировки выводов датчиков индуктивности, которой придерживаются все без исключения производители чувствительных приборов. Тем не менее, перед их монтажом рекомендуется внимательно следить за полярностью подключения и обязательно сверяться с прилагаемой к изделиям инструкцией.

На корпусах всех датчиков имеется рисунок с цветной маркировкой проводов, если это позволяют его размеры.

Стандартный порядок обозначения:

• синий (Blue) всегда означает минусовую шину питания;
• коричневым цветом (Brown) обозначается плюсовой проводник;
• черный (Black) соответствует выходу датчика;
• белый (White) – это дополнительный выход или вход.

Для уточнения последнего маркировочного обозначения его следует сверить с данными инструкции, прилагаемой к конкретному прибору.

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

На этой структурной схеме продемонстрировано условное обозначение концевого выключателя, предназначенного для функционирования в управляющих цепях, работающих от переменного и постоянного тока с максимальным напряжением 660В

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом. Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

Микроволновые датчики

Подобная разновидность бесконтактных выключателей является наиболее универсальным вариантом конструкции, чего позволяет добиться непрерывное сканирование обслуживаемой зоны. При этом стоит иметь в виду, что они находятся в более высокой ценовой категории, чем, например, ультразвуковые аналоги.

Функционирование подобного прибора происходит благодаря излучению электромагнитных волн, имеющих высокую частоту, значение которой несколько отличается в устройствах различных производителей. Микроволновые датчики настроены на сканирование и приемку отраженных волн. Это позволяет аппарату фиксировать даже самые малейшие изменения электромагнитного фона. Если это происходит, то сразу же срабатывает система оповещения, подключенная к датчику, в виде сигнализации, освещения и т. д.

Микроволновые приборы обладают повышенной точностью срабатывания и чувствительностью. Для них не являются преградами кирпичные стены, двери и предметы мебели. Данный факт следует учесть при установке системы. Уровень чувствительности прибора может быть изменен с помощью настройки датчика движения.

Применяют микроволновые выключатели для управления внутренним и наружным освещением, устройствами сигнализации, электроприборами и т. д.

Характеристики (параметры)

При выборе индуктивного датчика для решения конкретной задачи руководствуются параметрами цепи, в которых он будет функционировать и основной логикой схемы. Поэтому обязательно проверяется соответствие их параметров:

• напряжение питания – определяет допустимый минимум и максимум разности потенциалов, при которой индуктивный датчик нормально работает;
• минимальный ток срабатывания – наименьшее значение нагрузки, при котором произойдет переключение;
• расстояние срабатывания – допустимый промежуток удаления, при котором будет происходить коммутация;
• индуктивное и магнитное сопротивление – определяет проводимость электрического тока и линий магнитной индукции для конкретной модели;
• поправочный коэффициент – применяется для внесения поправки, в зависимости от дополнительных факторов;
• частота переключений – максимально возможное количество раз коммутации в течении секунды;
• габаритные размеры и способ установки.

Диаграмма — замыкание — контакт

Диаграммы замыкания контактов вычерчиваются для всех электрических приборов и аппаратов, имеющих контактные системы, которые настраиваются и работают в зависимости от протекания технологического процесса или устанавливаемого режима.

Диаграммы замыкания контактов вычерчиваются с целью фиксации как момента, так и длительности замыкания контактов, что в свою очередь определяет выбранный порядок работы схемы.

Диаграммы замыкания контактов пакетных ключей составляются согласно каталогам и заводским инструкциям.

Диаграммы замыкания контактов вычерчиваются для всех пневматических приборов, аппаратов и устройств с дискретным выходом, имеющих настроечные элементы, настраиваемые в зависимости от установленного режима.

Диаграммы замыкания контактов приборов-датчиков с дискретным выходом, переключателей, концевых выключателей, реле времени, многоцепных аппаратов ( например, КЭП) и других устройств вычерчивается применительно к моменту достижения технологического значения заданного Показателя, принудительного воздействия технологического оборудования и подачи командного имоульса устройства времени.

Диаграммы замыкания контактов путевых выключателей составляются на основании принятой схемы их работы и вычерчиваются по образцу, показанному на риб.

Диаграммы замыкания контактов конечных выключателей составляются на основании их работы и функционального назначения.

Диаграммы замыкания контактов универсальных переключателей управления составляются согласно каталогам и заводским инструкциям в соответствии с выбранной схемой их работы и вычерчиваются по образцу, показанному на рис. 5.19, а, где указываются номера секций, номера контактов, положение рукоятки ( в градусах), замыкания ( X) контактов при различных положениях рукоятки переключателя.

Проверка диаграммы замыкания контактов производится наладчиками.

Имеет симметричную диаграмму замыкания контактов роторной цепи для обоих направлений движения.

Перед оформлением диаграммы замыкания контактов следует установить наличие требуемого устройства, аппарата, прибора с необходимой комбинацией замыкания контактов в соответствии с требованиями разработанной схемы автоматизации. Это особенно относится к многоцепным коммутирующим устройствам — ключам, переключателям. Каталожные схему и диаграмму ( рис. 5.17) сравнивают с разработанной схемой с целью определения возможности применения данного изделия. Затем эту диаграмму используют в проектной документации как поясняющий материал, для чего его оформляют применительно к принятым решениям этой документацией.

Источник

Блоки переключателей

Для автоматизации работы приборов применяются блоки переключателей, которые обеспечивают более точную настройку электроприводов в автомобильной и электробытовой технике.

Использование блоков концевых выключателей позволяет добиться следующих целей:

1. Настройка моментных и путевых переключателей без разборки корпуса электрического прибора. Для настройки используется пульт дистанционного управления.
2. Срабатывание осуществляется, как только выходной вал достигнет заданного положения.
3. При достижении критических показателей по крутящему моменту задействуются моментные выключатели.
4. В случае срыва запорных элементов происходит блокировка датчиков.

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – «Сапфир» компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Радиовыключатели позволяют управлять освещением вручную и с пульта управления (надо делать его привязку), и внешне мало чем отличаются от стандартных «прерывателей цепи». Их взаимодействие со светильником происходит посредством силовых блоков, подключаемых к сети 220 вольт и нагрузке (смотрите схему подключения). К силовым блокам можно подключать лампы накаливания и галогенные лампы на 220 вольт, галогенки через электронный или ферромагнитный трансформатор, а также люминесцентные и компактные люминесцентные лампы.

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Устройство и принцип работы основных элементов устройства

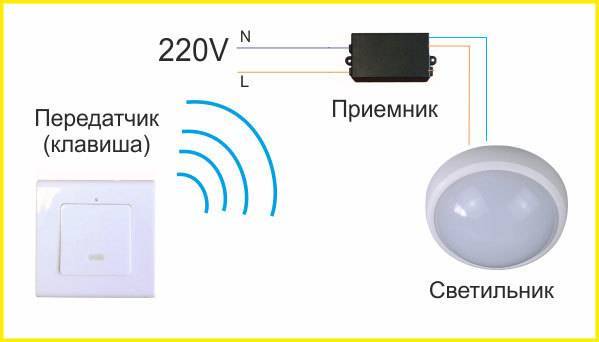

Беспроводный выключатель состоит из следующих элементов:

• Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров).

  Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.

• Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места. Например:

• Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
• Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты

Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты

Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Возможно, вам также будет интересно

Все статьи цикла: Проблема электромагнитных воздействий на микропроцессорные устройства релейной защиты. Часть 1, (Компоненты и технологии №2’2010) Проблема электромагнитных воздействий на микропроцессорные устройства релейной защиты. Часть 2, (Компоненты и технологии №3’2010) Проблема электромагнитных воздействий на микропроцессорные устройства релейной защиты. Часть 3, (Компоненты и технологии №4’2010) Отдельные вопросы воздействия электромагнитных излучений на микропроцессорные реле защиты (МУРЗ)

Семейство прочных ИС управления для применения в экономичных автомобильных схемах.

Индуктивные датчики

В основе работы данного прибора лежит принцип учета изменений индуктивности основных его составляющих – катушки и сердечника. Отсюда пошло и само название такого датчика.

Изменения индукции свидетельствуют о том, что в магнитном поле катушки появился металлический предмет, который изменил его и, соответственно, всю схему подключения, основная функция в которой возложена на компаратор. При этом происходит подача сигнала на реле и отключение электрического тока.

Исходя из этого можно говорить об основном предназначении такого прибора. Его используют для измерения перемещений части оборудования, которое должно быть отключено, если превышены пределы проходимости. Сами датчики имеют границы движения, варьируемые в пределах от одного микрона до двадцати миллиметров. В связи с этим такой прибор называют еще и индуктивным выключателем положения.

Обзор бесконтактных датчиков подобного типа позволяет выделить из них несколько разновидностей. Подобная классификация основана на различном количестве проводов подключения:

1. Двухпроводные. Такие индуктивные датчики подключают непосредственно в цепь. Это наиболее простой, но при этом достаточно капризный вариант. Он требует номинального сопротивления нагрузке. При снижении или увеличении данного показателя работа прибора становится некорректной.
2. Трехпроводные. Подобный вид индукционного датчика является самым распространенным. В таких схемах два провода следует подключить к напряжению, а один – непосредственно к нагрузке.
3. Четырех- и пятипроводные. В этих датчиках два провода подключают к нагрузке, а пятый используют для возможности выбора необходимого режима работы.

Кто выпускает концевые выключатели

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Принцип работы

Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.

Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.

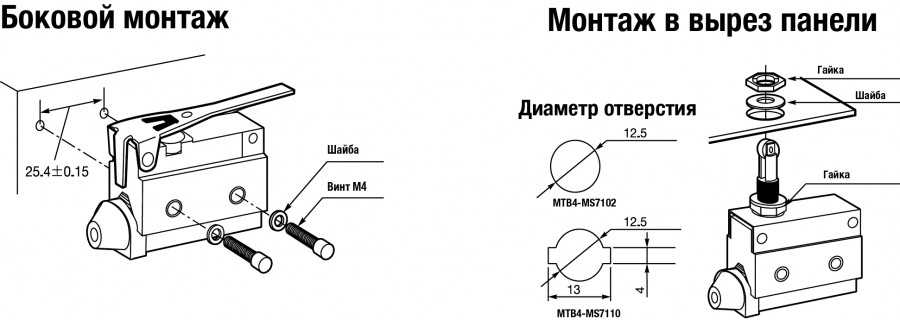

При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма

КОНЦЕВЫЕ БЕСКОНТАКТНЫЕ ВЫКЛЮЧАТЕЛИ

Наибольшее распространение бесконтактные выключатели получили в промышленности. На основе емкостных выключателей создаются разнообразные датчики уровня (жидкостей, сыпучих тел), применяемые в дозаторах различного рода.

Например, при заполнении жидкостью емкостей в них вводится бесконтактный концевой выключатель, перекрывающий поток жидкости по достижению нужного уровня.

Тематически близкий материал — датчики уровня воды.

Индуктивные бесконтактные выключатели часто являются элементами систем безопасности, так как реагируют не только на массу металла, но и на скорость его движения. Таким образом реализуются ограничители хода штоков, индуктивные датчики поворота зубчатых колес, датчики движения защитных кожухов.

Нечувствительность индуктивных сенсоров к грязи, влажности и запыленности позволяет им надежно работать в любых условиях производства.

Оптические сенсоры благодаря точности и высокому быстродействию применяются в станкостроении как концевые выключатели хода подвижных узлов (кареток, суппортов), в системах автоматического управления воротами, где они срабатывают как в финишных точках движения створки (сигнал прекращения подъема/опускания), так и при появлении посторонних предметов перед начавшей опускаться створкой.

Принципиальным отличием концевого бесконтактного выключателя является принцип формирования управляющего сигнала.

В обычном бесконтактном выключателе ключом управляет либо схема временной задержки (инфракрасные выключатели света) или триггер, меняющий состояние при каждом срабатывании (емкостные бесконтактные выключатели, включающие и выключающие свет по касанию).

Бесконтактный же концевой выключатель в большинстве случаев подает лишь импульс в блок управляющей электроники (в первую очередь это касается индуктивных сенсоров).

Исключением являются оптические бесконтактные концевые выключатели – они, как и обычные механические концевики, имеют два постоянных состояния, благодаря чему часто используются при усовершенствовании схем, рассчитанных на использование контактных концевых выключателей.

Широкий выбор типов бесконтактных выключателей позволяет выбрать наиболее подходящий для каждого конкретного применения чувствительный элемент. Емкостные выключатели наиболее удобны при реализации сенсорного управления, индуктивные – лучший выбор для работы в условиях загрязнения и вибраций.
