Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

• Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
• Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

kitchenremont.ru

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью.

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

Общие требования для подключения вытяжки на кухне к электричеству

Вытяжку, как правило, подключают к электричеству через розетку. Эта бытовая техника относится к приборам малой мощности, которая в режиме максимальной нагрузки потребляет не более 500 Вт. По этой причине особых требований к наличию выделенной электрической линии до щитка исключительно для подключения вытяжного устройства нет – при отсутствии специально предусмотренной для этих целей розетки, можно подключаться к ближайшей соседней. Площадь сечения проводов желательно должна быть 2,5 мм.

Важным требованием при подключении вытяжки является наличие заземления. В случае его отсутствия в вашем доме или квартире, необходимо вызвать электрика для решения этого вопроса. Эксплуатация вытяжки без системы заземления запрещена, т. к. сопровождается риском для жизни в случае замыкания фазы на корпус прибора.

Так как розетка будет установлена в верхней части кухонной стены вблизи от плиты, к ней предъявляются повышенные требования по защищённости от влажности и пыли. Лучше использовать модели со степенью защиты не ниже IP14.

Выбор розетки под вытяжку

Показателем надежности розетки смело можно считать:

• репутация производителя;
• материал, из которого изготовлен корпус розетки;
• соединение деталей без зазоров и трещин;
• соединительные детали блока;
• внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).

Что понадобится

Если при проектировании кухни вы по какой-то причине не предусмотрели точку подключения для вытяжки, придется установить новую или подключить прибор к электроэнергии дополнительным проводом (шлейфом).

Для работы вам понадобится следующий набор инструментов:

• отвертки;
• индикатор напряжения или мультиметр;
• перфоратор с набором буров (при установке дополнительной электроарматуры);
• кусачки;
• пассатижи;
• электрический провод сечением 2,5 кв. мм;
• розетка с коробкой;
• изолента;
• пластиковый короб для провода (если предполагается сделать открытую проводку).

Если вы захотите проложить скрытую проводку, понадобится штроборез. Но прокладка такой проводки неизбежно испортит уже сделанный ремонт и потребует значительного объема работ.

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Расположение розеток в кухне

Итак:

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Подключение методом скрутки

Итак:

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

На фото представлен метод соединения методом сварки

• Выходом из положения может быть соединение при помощи пайки или сварки (см. Типы и виды соединений электропроводки), которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
• Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
• Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.

• Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
• Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

Групповой автомат для подключения вытяжки

• Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
• Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

Выбор места под будущую розетку

Первоначальным вопросом, к которому вам следует подойти со всей серьезностью и ответственностью, где делать розетку для вытяжки и как ее обеспечить нужной защитой? Выбор розетки и ее установка производится до начала основных работ с вытяжной системой. Вы можете определиться с типом вентилятора, но подождать с его монтажом.

Для удобства, рекомендуется «на глаз» определить центр, где вы планируете поместить устройство (присмотреться до подключения), затем от условной точки отступите двадцать сантиметров по горизонтальной линии, зафиксируйте примерное расположение будущей независимой розетки. Оптимальная высота для подключения вытяжки два полных метра, если это позволяет размер кухни и расположение потолков. Сведя два параметра воедино, вы получите примерный диапазон, в пределах которого установка розетки наиболее удачная и верная согласно строительным нормам.

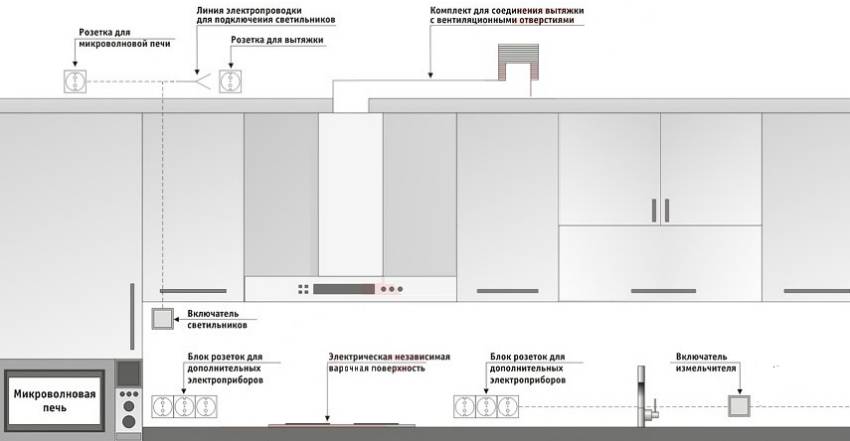

Условная схема расположения розеток на кухне

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

Правила размещения розеток на кухне

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

• Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
• Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
• Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

• Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
• В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
• Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
• Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели

Итак:

• Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
• Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
• При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Зачем вытяжке электричество?

Понять работу вытяжной установки можно на примере обычного пылесоса. Вот как это работает:

• над кухонной плитой располагается вытяжной зонт или козырек, куда, поступают продукты горения;
• забор воздуха происходит благодаря работе вентилятора, который располагается внутри воздухозаборника и создает разрежение;
• движение лопастей вентилятора обеспечивает двигатель, который питается электричеством от общей сети;
• загрязненный воздух отводится от плиты через вытяжной канал в атмосферу или, пройдя очистку на фильтрах, возвращается в пространство кухни.

Как видно, подключение вытяжки означает непременное использование электроэнергии для работы электродвигателя. Но и это не все. Современные вытяжные агрегаты оснащаются подсветкой и, иногда, интеллектуальной системой управления для изменения режима производительности. Лампочки и микропроцессор – тоже электропотребители, и это означает, что следует позаботиться, чтобы вытяжка была безопасно и бесперебойно снабжена электричеством.

Основные виды кухонных вытяжек

В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.

Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

Немного о разновидностях вытяжек

Современные вытяжки работают двумя путями:

• воздушный поток в них постоянно циркулирует через фильтры (жироулавливающий и угольный) и возвращается назад в кухню – циркуляционные вытяжки;
• воздух над плитой всасывается в воздуховод и выводится в вентканал дома— вытяжная вентиляция;
• вытяжки нового поколения сочетают в себе и первый, и второй способ очистки воздуха.

Подключение вытяжки второго и третьего типов более трудоемкое, т.к. потребуется монтаж воздуховода.

Еще больше разновидностей вытяжек можно выделить, рассматривая способ их монтажа. В совокупности их около пяти, но с точки зрения подключения к электросети, принципиальные отличия возникают у встраиваемых и островных (потолочных) вытяжек. Первые примыкают к стене кухни, либо встроены в подвесные шкафчики, вторые крепятся к потолку над варочной плитой, которая расположена в центре помещения.

Рассчитываем количество розеток

Понятно, что все сразу электроприборы на кухне вы включать не будете, поэтому для каждого агрегата не нужна отдельная розетка. Но если их поставить недостаточное количество, то придется пользоваться тройниками или удлинителями. Итак, давайте посчитаем, сколько гнезд понадобится и сколько групп розеток, нужны ли будут отдельные линии и сколько.

• Холодильник – отдельная розетка.
• Электрическая духовка и плита – отдельная линия.
• Вытяжка – отдельная розетка.
• Посудомоечная и стиральная машина на кухне. Для них можно сделать одну линию, если вы не планируете пользоваться обеими машинами одновременно.
• Телевизор.
• СВЧ печь.
• Отдельная розетка для подключения ноутбука или планшета.
• Мелкие бытовые приборы.
• Пара запасных розеток.

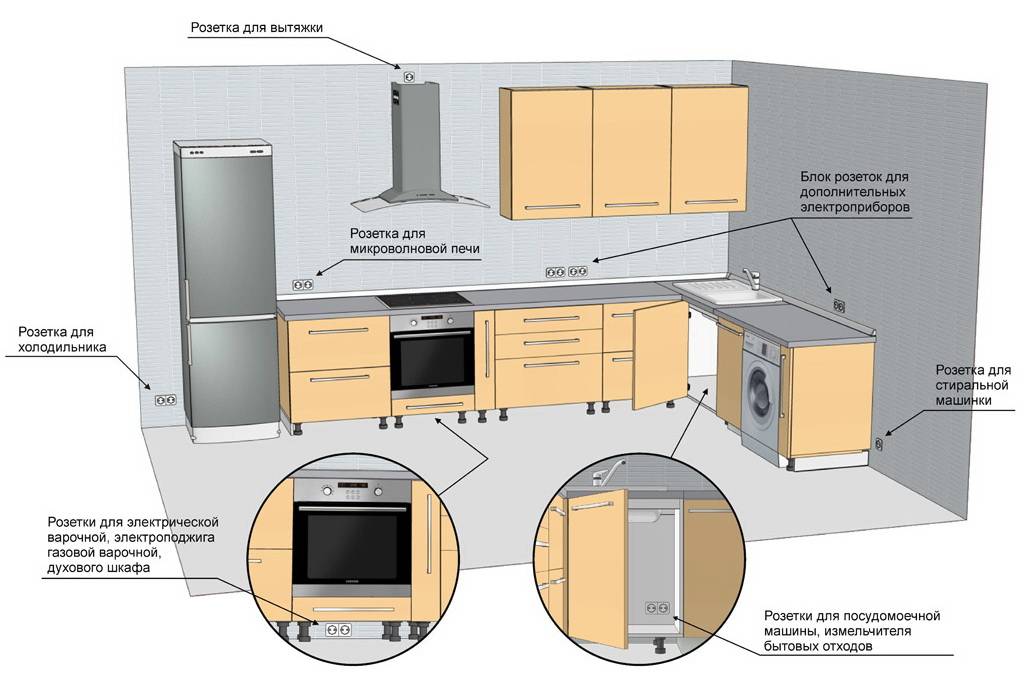

Один из вариантов размещения розеток на кухне

У нас получилось около 10 розеток. Вы же варьируете их количество по своим потребностям. Но лучше установить больше розеток и разных (смотря, какие вилки у ваших приборов), чтобы не заморачиваться с тройниками и не портить интерьер кухни тянущимися и свисающими удлинителями.

Подсчитали количество необходимых розеток? Добавьте еще пару штук на всякий случай. Теперь можно подумать, где расположить розетки на кухне.
Определяем места для розеток на кухне

Для крупных и мощных бытовых приборов, таких как холодильник, электроплита или электродуховка, вытяжка, посудомоечная и стиральная машина розетки должны быть расположены непосредственно возле них. Поэтому сначала четко определяем места размещения бытовой техники (визуально), а затем устанавливаем под них розетки. Не забываем о технике безопасно и устанавливаем розетки подальше от плиты и кухонной раковины.

Для остальных агрегатов расположение розеток на кухне будет там, где мы предположительно будем ими пользоваться.

• Непременно должно быть пару гнезд над рабочей поверхностью, чтобы можно было подключить кухонный комбайн, блендер, миксер или просто электрозажигалку, лампу.
• Обеденная зона. Здесь вы сможете включить ноутбук или поставить телефон на зарядку.
• Телевизор – главное украшение каждой комнаты и кухня тут не исключение. Где вы его установите? Скорее всего, на стеновом кронштейне. Пометьте, что и в этом месте вам понадобится розетка.

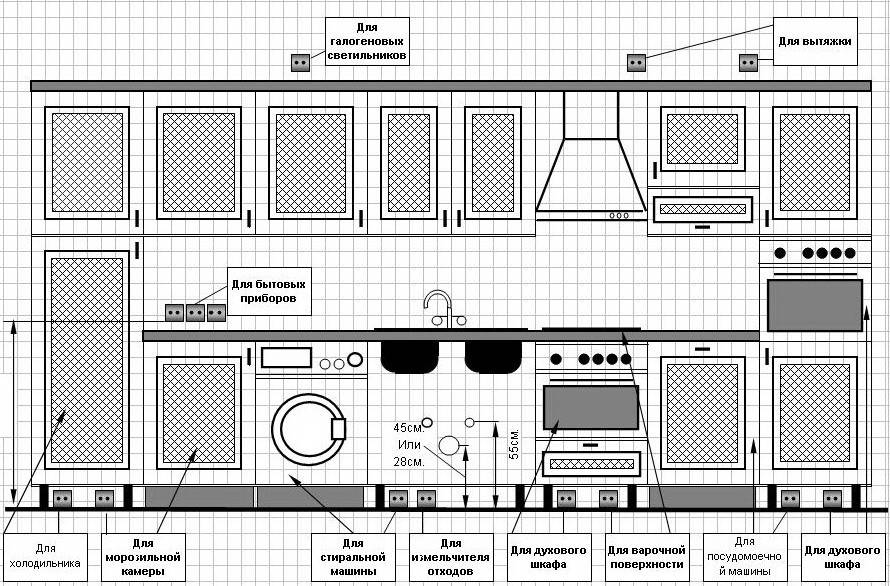

Еще один из вариантов размещения розеток на кухне

Подробнее по освещению кухни читайте в статье «Светодиодная лента на кухне».

Подведем итог

Любое кухонное помещение, если оно, конечно, используется по назначению, нуждается в установке вытяжки. Только так можно обеспечить постоянную и своевременную очистку воздуха и тем самым защитить кухонные поверхности от жира и копоти.

Но, как и прочие электроприборы, вытяжка нуждается в питании, и проще всего для этой цели будет установить отдельную точку. Чтобы не возникло проблем при монтаже, нужно заранее определить место расположения розетки для вытяжки на кухне.

А для этого придется учесть множество факторов, начиная от типа устанавливаемой вытяжки и заканчивая удобством эксплуатации и соответствием интерьеру. Также не стоит забывать и о правилах безопасности.

Только после тщательного планирования работы и установки мебели можно приступать к монтажу самой розетки.
