Распиновка кабеля витой пары RJ45: схемы подключения и правила обжимки

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

  • В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).Я буду обжимать прямой кабель по стандарту T568B.
  • Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:

Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Порядок действий при обжиме клещами

Обжимной инструмент (обжимной инструмент)

Для сжатия витых пар понадобится следующий инструмент:

  • стриппер (резак для снятия изоляции);
  • канцелярский нож.
  • обжимной инструмент (клещи для опрессовки концов проводов rj 45);

Если в домашних условиях такого средства нет, лучше обратиться за помощью к специалистам.

Подготовка кабеля

Для начала нужно выбрать кабель исходя из необходимого количества жил и вырезать из него кусок необходимой длины. Для домашней сети нужно взять четырехжильный кабель с медными жилами. Неиспользуемые проводники просто не используются. Для высокоскоростной передачи данных необходимо подключить восьмижильный кабель.

Удаление изоляции

Необходимо снять изоляционный слой с концов отрезка кабеля. Достаточно отойти от края на 3–3,5 см и с помощью средства для удаления краски легкими круговыми движениями сделать надрез на утеплителе. Разрез нужно делать аккуратно, не сильно нажимая, иначе будет повреждена оболочка жил. Это приведет к падению скорости передачи данных. Тесьма разрезается не на всю глубину, а пополам. Затем он складывается и лопается по линии среза.

Подготовка жил для загрузки в коннектов

Подготовьте кабель к загрузке в разъем

Попарно скрученные проводники, разомкнувшиеся после снятия изоляции, необходимо распутать и выпрямить

Медные жилы довольно мягкие, поэтому делать это нужно осторожно, чтобы не повредить их оболочку

Далее все жилы выравниваются относительно друг друга, после чего обрезаются ровно перпендикулярно, отступив от края на 3-4 мм. Лучше всего это делать ножницами. В результате у вас должен получиться прямой ряд из 4/8 переплетенных жил.

Дополнительно будет использован пластиковый разъем формата 8Р (8 контактов), с помощью которого будет производиться опрессовка — контактные крепления медных жил.

Обжим контактной площадки

Установка и крепление разъема

Задняя часть разъема 8P представляет собой входной шлюз для медных проводников. Этот шлюз имеет 8 прямоугольных ячеек, в которые загружаются ядра правильного цвета.

Медные жилы сетевого кабеля загружаются в шлюз разъема без снятия изоляционного слоя. Проводники нужно только вставить в каналы до упора.

Далее проводники нужно обжать клещами для разъемов 8P8C. Замок зажима следует поместить на пластмассовый соединитель, затем надавить на ручки инструмента до щелчка.

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

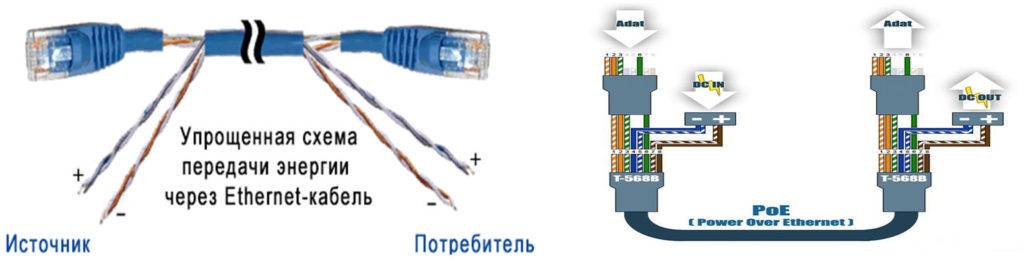

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

  1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
    1. Белый Апельсин,
    2. апельсин,
    3. белый зеленый,
    4. синий,
    5. синий белый,
    6. зеленый,
    7. бело-коричневый
    8. коричневый.
  2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
  3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
  4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
  5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
  6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
  7. Так же все повторяем со вторым концом нити. Похоже.

Схема обжима – распиновка

А вот теперь сама наука. Одно дело надавить, другое дело правильно завести провода в жилы (а это самое главное, чтобы правильно обжать витую пару), причем в оба коннектора – случайный набор здесь не подойдет. Очень важен порядок. Всего в коннекторе имеется 8 желобов под 8 жил. Если обжимаются 4-жильные провода – часть канавок оставляют пустыми, главное верно попасть.

Сначала рассмотрим классическую обжимку 8-жильного провода. Есть 2 способа:

  1. Прямой обжим кабеля (тип Б, 568B) – так и применяют в 99% случаев. Используют для коннекта периферийных устройств с роутером/хабом/свичом.
  2. Перекрестный обжим (кроссовер, тип А, 568A) – применяют для прямых соединений компьютер-компьютер.

Названия схем обжимки витой пары берутся от способа расположения проводов по отношению друг к другу. Посмотрите изображения снизу и все поймете. Главное здесь – показан вид на коннекторы снизу (там, где нет ножки).

Если картинки вдруг почему-то недоступны, расположение по цветам:

Четыре жилы

Еще один вариант для 4 жил – тот случай, когда всего 2 пары. Стандартно делают вот так:

Вся фишка грамотной распиновки – сопоставить провода по обе стороны кабеля, при этом даже не зная, как обжали коннектора на другой стороне. Негласный стандарт, где не нужно бегать до щитка провайдера. Цифры 1-8 на картинках порой выдавливают на розетках, это для тех, кто не хочет спутать порядок.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри

Обычно бывает так:

  • 2 пары (4 провода) – до 100 Мбит/с
  • 4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.

4 пары, или 8 проводов

Подключение

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника. Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить

Подключить жилы. Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

  1. Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
  2. Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
  3. Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
  4. Закрепляем провод в зажиме клеммника.
  5. Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
  6. Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Обратите внимание! Некоторые модели тестеров не только проверяют сигнал, но и сообщают данные, касающиеся категории провода. Эта информация важна, если нужно сертифицировать помещение

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Категория и защитная оболочка

Категория кабеля важна при обжиме кабеля для подключения к Интернету или настройке локальной сети. Должна использоваться категория не ниже CAT 5. Номер указан на корпусе. Всего существует 7 категорий:

КатегорияКоличество парПолоса пропускания, МГцСкорость передачи данных, Мбит / с
CAT 110.1, используется в телефонии
CAT 2214
CAT 341610 и 100
CAT 44ветрыветры
CAT 54100100
CAT 5E4125100 (2 пары), 1 Гбит / с (4 пары)
CAT 64250От 1 до 10 Гбит / с
CAT 74600До 10 Гбит / с

Важны форма, тесьма и цвет витой пары. Классический кабель получил серый цвет. Изготовлен из ПВХ, обозначается буквами ПВХ. Его применяют в домашних условиях, он дешев, но боится огня и подвергается воздействию тепла или холода.

Полиэтилен (обозначение — PE) применяется для изготовления кабеля для прокладки вне помещений. Не боясь резких перепадов температуры и влажности, часто оснащается опорным тросом, чтобы протянуть трос между опорами, не опасаясь нарушения целостности жил.

Яркий оранжевый или красный цвет означает, что кабель отключен. Состоит из малодымного безгалогенного компаунда (маркировка — LSZH). Применяется в средах, где требуются высокие требования пожарной безопасности. Этот кабель дороже стандартного ПВХ, но прочнее и безопаснее.

Форма проволоки — круглая или плоская. На технические характеристики это не влияет.

Цветовая распиновка коннектора RJ45

Каждый провод витой пары имеет свой цвет. Это позволяет правильно соединить устройства, так как каждый шнур выполняет определенную задачу. Однако при разводке одного цвета на другой не несет в себе опасность, и сигнал продолжит передаваться. Например, при подключении бело-оранжевого цвета вместо оранжевого работа устройств не нарушится. Сегодня используются две схемы обжима витой пары RJ45: Т658a и Т568b. Они во многом похожи, лишь зеленый и оранжевый провода поменялись местами. При подключении интернет-кабеля между ПК и роутером чаще используется вторая схема.

Коннекторы для витой пары имеют 8 контактов, из которых может быть задействована только половина. Если пользователь не предъявляется к скорости соединения высоких требований и 100 Мб/с достаточно, то можно использовать лишь 4 контакта. Все позиции задействуются только при создании высокосортных сетей с пропускной способностью в 1 Гб/с. Как выглядят эти схемы расшивки розетки, можно увидеть на фото.

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Порядок действий при обжиме клещами

Обжимной инструмент (кримпер)

Чтобы обжать витые пары потребуется такой инструмент:

  • кримпер (клещи для обжима наконечников проводов rj 45);
  • стриппер (резак для съёма изоляции);
  • канцелярский нож.

Если такого инструмента дома не имеется, лучше обратиться за помощью к специалистам.

Подготовка кабеля

Вначале нужно избрать кабель по нужному количеству жил и отрезать от него отрезок требуемой длины. Для домашней сети необходимо взять четырёхжильный провод с медными проводниками. Незадействованные проводники просто не используют. Для высокоскоростной передачи данных должен подключаться восьмижильный кабель.

Удаление изоляции

С концов отрезка кабеля необходимо снять изоляционный слой. Достаточно отступить 3-3,5 см от края и при помощи стриппера лёгким круговым движением сделать надрез на изоляции. Рез нужно делать аккуратно, без сильного нажатия, иначе оболочка жил будет повреждена. Это повлечёт за собой упадок скорости передачи данных. Оплётку режут не на полную глубину, а на половину. Затем её сгибают и она лопается по линии реза.

Подготовка жил для загрузки в коннектов

Подготовка кабеля для загрузки в коннектор

Открывшиеся после снятия изоляции проводники, свитые в пары, необходимо расплести и распрямить

Медные жилы довольно мягкие, поэтому выполнять такую операцию нужно осторожно, чтобы не оборвать их оболочку

Далее все проводники выравниваются относительно друг друга, после чего обрезаются перпендикулярно ровно, отступив от края 3-4 мм. Такую процедуру лучше всего выполнять ножницами. В итоге должен получиться прямой торцевой ряд из 4/8 жил в оплётке.

Далее будет применяться пластмассовый коннектор формата 8P (8 контактов), с помощью которого будет осуществляться обжим – контактный крепёж жил из меди.

Обжим контактной площадки

Установка и фиксация коннектора

Тыльная часть коннектора 8P – это входной шлюз для ввода медных проводников. В данном шлюзе имеется 8 ячеек прямоугольной формы, в которые загружаются надлежащие по расцветке жилы.

Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники нужно просто завести в каналы до упора.

Далее необходимо обжимать проводники с помощью кримпера для коннекторов типа 8P8C. Колодку клещей нужно наложить на пластмассовый коннектор, после чего сжать рукояти инструмента до характерного щелчка.

Тест качества обжима

После процесса обжима кримпер снимается, а само соединение подвергается тесту на прочность методом физического вытягивания кабеля из коннектора. Аналогичный тест проводится на другом конце сетевого кабеля. Если всё сделано в соответствии с технологией, обжим не позволит кабелю вырваться из запрессованных ячеек. После этого обжим можно считать завершённым.

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

  1. воткните его коннекторы в соответствующие порты тестера кабелей или просто в два компьютера (ну или компьютер и роутер, к примеру). Следите за тем, чтобы лампочки у сетевого разъема мигали и у передатчика, и у приемника, причем характер этого мигания должен быть примерно одинаков;
  2. если тестер в каком-то месте начинает зажигать красную лампочку, обратитесь к указанному проводку – возможно, он недожался. То же самое касается и компьютеров – если сетевая карта не подает признаков жизни, а система не видит подключенный шнур, значит, обжимку следует произвести еще раз. Вот нам и пригодились запасные коннекторы.

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще несколько тонкостей разводки витой пары:

Чтобы отмерить 1 метр кабеля, не нужно искать на нем отметки. Длина 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
Оболочка кабеля должна входить в разъем и обжиматься. Это помогает избежать случайного отсоединения разъема. Если вы сняли слишком много скорлупы, попробуйте растянуть оставшуюся часть

Обратите внимание, что это не всегда работает с кабелями с толстой оболочкой.
После установки разъема для витой пары убедитесь, что все кабели полностью вставлены в разъем. Расстояния приводят к плохому контакту.
Используйте тестеры для витой пары, чтобы проверить качество установки разъема

Часто бывает достаточно более простых моделей. Самые современные устройства позволяют собрать как можно больше информации и даже составить небольшой отчет.

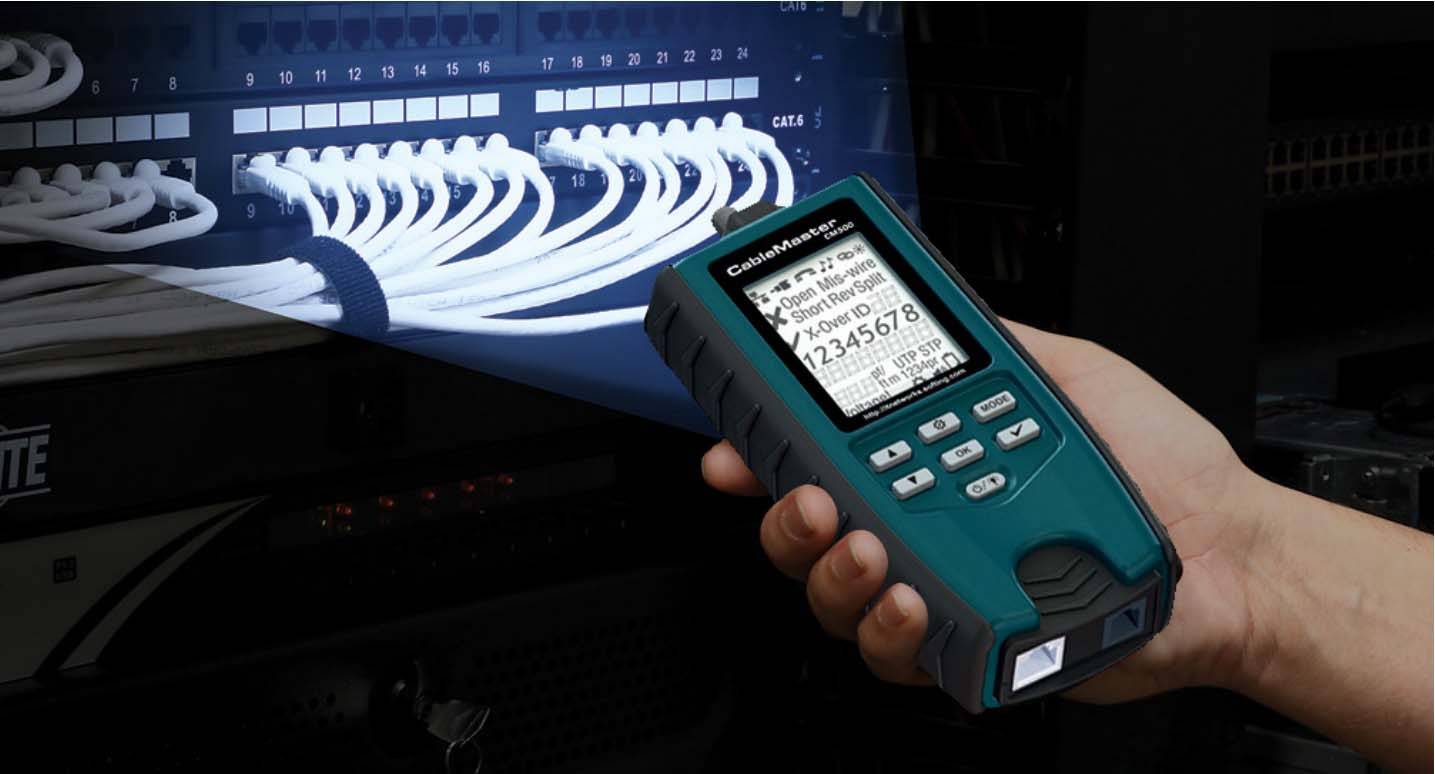

Тестер LAN на витой паре: усовершенствованная модель софтинга

  • Если ситуация требует соединения жил кабеля с помощью скотчлоков на витой паре, рекомендуется запастись специальным инструментом — обжимом кнопочного разъема. В отличие от плоскогубцев они не повреждают разъемы и значительно ускоряют установку скотча.
  • При обжатии кабеля FTP / STP с экранированными коннекторами витой пары рекомендуется сначала подготовить провода к установке, как для кабеля UTP, а затем отрезать другую часть оболочки и обжать экран целиком.
  • Помните, что хотя сечение витой пары составляет около 0,5 мм, ее использование в качестве проводника разрешено только в слаботочных системах. Категорически запрещается использовать кабель витой пары для питания активного оборудования.

Набор инструментов для витой пары

И последнее. Если вам часто приходится работать с медным плетеным кабелем, соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Вы можете взять готовый или собрать составные части комплекта на свое усмотрение.

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:. Уличный кабель

Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке. Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования

Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

  1. U/UTP, все экраны отсутствуют;
  2. U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
  3. F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
  4. S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
  5. SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
  6. F/FTP, оба экрана выполнены из фольги;
  7. S/FTP, внешний – проволочная оплетка, внутренний – фольга;
  8. SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

  • Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
  • Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
  • Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

4-х и 8-ми жильного кабеля

Многих интересует вопрос: что лучше 4-х или 8-ми жильного кабеля витая пара? Обжатие двух пар витых пар (4 ядра) под одним разъемом обеспечивает пропускную способность сети 100 Мбит / с, чего достаточно для 98% задач и задач. Например, интернет-провайдер вставляет в вашу квартиру 2-х парный или 4-х парный кабель — никакой разницы, так как пропускная способность сети, формируемая любым интернет-провайдером в России, не превышает 100 Мбит / с.

4-парный кабель предназначен для работы в гигабитных сетях при условии, что все компоненты в сети имеют сетевую карту с такой поддержкой, что довольно дорого. Пример: копирование файла 100 Мб / с на 50% медленнее, чем в сети 1000 Мб / с.

Обжим 4-х парного кабеля

Изначально было 2 схемы сжатия по стандарту EIA / TIA — 568 B и EIA / TIA — 568 A. Первый тип использовался для объединения терминалов или компьютеров с роутером, а второй тип также называется «кросс» для соединения маршрутизаторы друг к другу

Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт сжатия не имеет значения, важно, чтобы распиновка на обоих концах кабеля соответствовала цвету

На видео: Обжим 4- и 8-проводных витых пар.

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос – Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х – разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA – 568 B и  EIA/TIA – 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют “кросс” для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются  первые три канала и шестой из любой схемы EIA/TIA – 568 B или  EIA/TIA – 568 А.

Обжим 4-х парного кабеля на два компьютера

Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень удобно особенно когда прокладка дополнительного кабеля затруднена по различным причинам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
