Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.

Эксплуатация электрощитка

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Инструкция по сборке щитка

Итак, приступают к конструированию щитка в том случае, когда основная часть работки по прокладке кабеля в помещениях закончена. Первое, с чем столкнётся установщик, это выбор – что будет являть собой щиток. Либо это будет купленный готовый, либо будет собран самостоятельно. Во втором случае должны быть приобретены материалы для сборки щитка в специализированном магазине, то есть корпус и планки, на которые крепятся выключатели, и, конечно, сами выключатели.

Нужно иметь в виду, что существует два типа щитков – устаревший тип, где предохранители или так называемые пробки можно было выкручивать, и – современный тип. Конечно, настоятельно рекомендуется не обращаться к устаревшей версии, так как новая превосходит её по всем параметрам качества и безопасности. Современные устройства, регулирующие подачу электроэнергии называются пакетными выключателями или «пакетниками». Количество данных выключателей в щитке должно точно соответствовать количеству подводимых к щитку электрических цепей. Это главный аспект в понимании того, как собрать электрический щиток. Слева крепится центральный, главный выключатель, действующий сразу на все цепи. Имеет другой цвет.

Рекомендуется добавить в щиток помимо основных 2-3 запасных пакетника, ведь возможность возникновения в доме дополнительной сети весьма высока. Нужно чётко знать, что приборы имеющие мощность более 5 кВт должны иметь свой собственный предохранитель. К примеру – водонагревательные котлы. Выключаются современные предохранители автоматически, а включаются уже вручную по аналогии с автоматическими пробками. Единственный недостаток пакетников – не подлежат починке.

Итак, пакетники крепятся на специальную планку – вроде всё просто, но нужно не забыть очень важный момент – установка пластины заземления. Приобрести её можно также в любом специализированном магазине. Установка её происходит после установки всей серии необходимого количества пакетников. Именно от этой пластины будут отходить провода заземления к заземляющему средству. Схему заземления необходимо разработать до начала монтажа щитка.

Необходим специальный кожух, куда будет устанавливается щиток, обычно выдалбливается прямоугольное отверстие рассчитанной глубины на уровне лица. После установки щитка в кожух начинается подключение кабелей. Необходимо чёткое представление о схемах электрического тока и данную работу лучше доверить профессиональному электрику. И, как подсказывает практика, подробный разбор того, как собрать электрический однофазный или трёхфазный щиток, лучше всего посмотреть на видео, которое размещено на данной странице сайта.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Нормативные документы и правила

Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007 Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса;
разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой;
обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026;
выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика

Металлический распределительный щиток в деревянном доме

Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

• надежная посадка на защитный ноль;
• высокие антивандальные характеристики;
• хорошие показатели пожаростойкости;
• устанавливается на улице или в подъезд;
• влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.

Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

• подходит под дизайн интерьера;
• можно встраивать в специальную нишу;
• стойкость к влажной среде;
• красивая прозрачная или тонированная дверца;
• отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Рекомендации профессионалов

• На внутренней стороне крышки электрического щита размещается схема соединений, чтобы ею могли воспользоваться другие пользователи, для ручного отключения электроэнергии или включения автоматов.
• Все провода внутри щита должны быть подобраны по цвету и содержать маркировку.
• Группы проводов соединяются в жгуты, что позволяет быстро находить нужные контакты при ремонте и обслуживании.
• В начале работы электрощита необходимо проверять отсутствие перегрева у проводов и аппаратуры, а при его обнаружении следует найти и устранить причину, иначе короткое замыкание неизбежно.
• Размещение проводов и приборов внутри шкафа должно быть свободным для удобства обслуживания и возможности добавления новых элементов.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки .
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

• Электрощит .
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Составляем схему

Процедуре разводки электропроводки в гараже предшествуют подготовительные мероприятия, начинающиеся с составления плана размещения электрооборудования и электрической схемы.

Схема размещения электрооборудования в гараже: 1 – электрощит; 2 – распредкоробка; 3,5,7 – блоки розеток; 4 – боковое освещение; 6 – распредкоробка и светильники смотровой ямы; 8 – понижающий трансформатор; 9 – аварийное освещение; 10 – рабочее освещение

Схема электрическая принципиальная для гаражного бокса со счетчиком и понижающим трансформаторомВ соответствии с этими схемами основываются все последующие действия по обустройству местной электрической сети. При подготовке эскиза учитывается, что схемы электропроводок гаражей содержат следующие обязательные элементы:

1. Вводное устройство, представленное мощным рубильником или автоматическим выключателем;
2. Счетчик электрический;
3. Понижающий трансформатор;
4. Линейные автоматы и УЗО;
5. Розетки, выключатели, светильники, а также распредкоробки и подрозетники (подрозетники предназначены для установки как розеток, так и для выключателей).

Программа 123 schema, скачать

Программа 123 схема позволяет подобрать конструкцию электрощита в соответствии требованиями, укомплектовать его защитной автоматикой, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.

	Запускаем установку программы. Выбираем место установки и другие параметры. Ждем завершения инсталляции.
	После установки запускаем программу. В первом диалоговом окне требуется указать начальные параметры: из пустого щита или из стандартной инсталляции.
	Выбрав пункт «из пустого щита» появиться следующее диалоговое окно. Здесь выбирается соответствующий тип электрощита.
	Далее уточняется конфигурация выбранного распределительного щита.
	Выполнив все подготовительные этапы, на экране откроется окно программы со схемой щита. Интерфейс 123 schema простой и понятный. Выбрав соответствующую автоматику, при помощи мыши переносите ее в нужное место щита. Полностью скомпоновав щит, можно просмотреть схему, спецификацию и другую полезную информацию относительно выбранного распределительного щита.

В комплекте с программой 123 Schema идет Semiolog. Данный инструмент позволяет создавать в автоматическом режиме красивые и аккуратные этикетки для маркировки групп потребителей в электрощитах.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

1. Наличие технического паспорта с описанием потребителей и номинального тока.
2. Разработанная схема подключения.
3. Маркировка проводов с обозначением приборов линии.
4. Заземление щитка и всех подключаемых устройств.
5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
7. Щиток изготовлен из негорючего материала.

Создание схемы

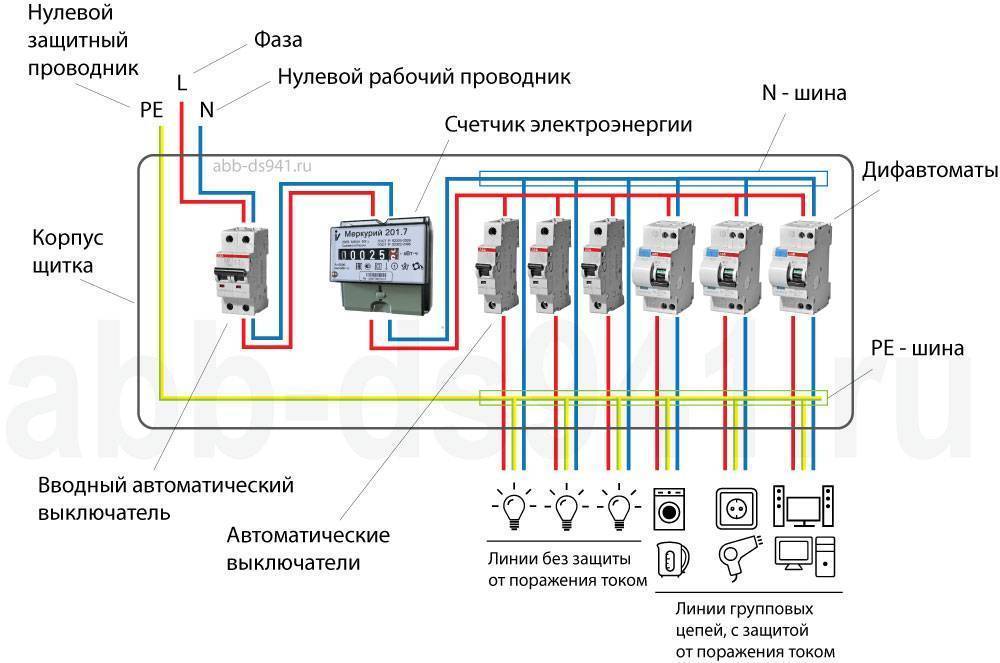

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

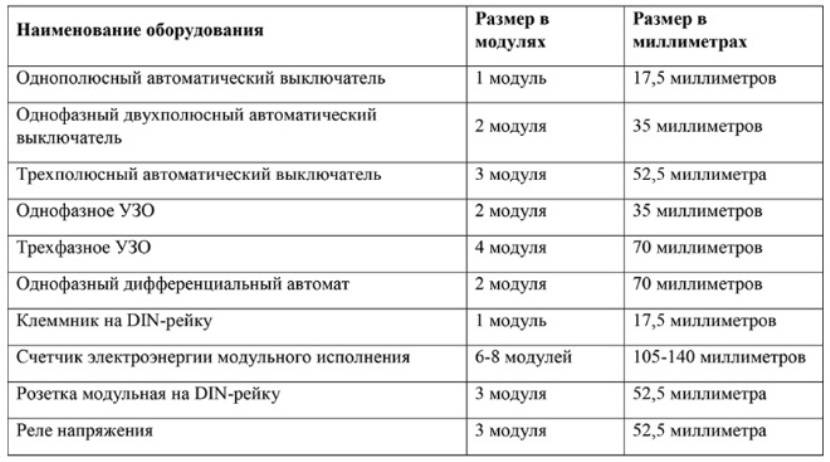

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

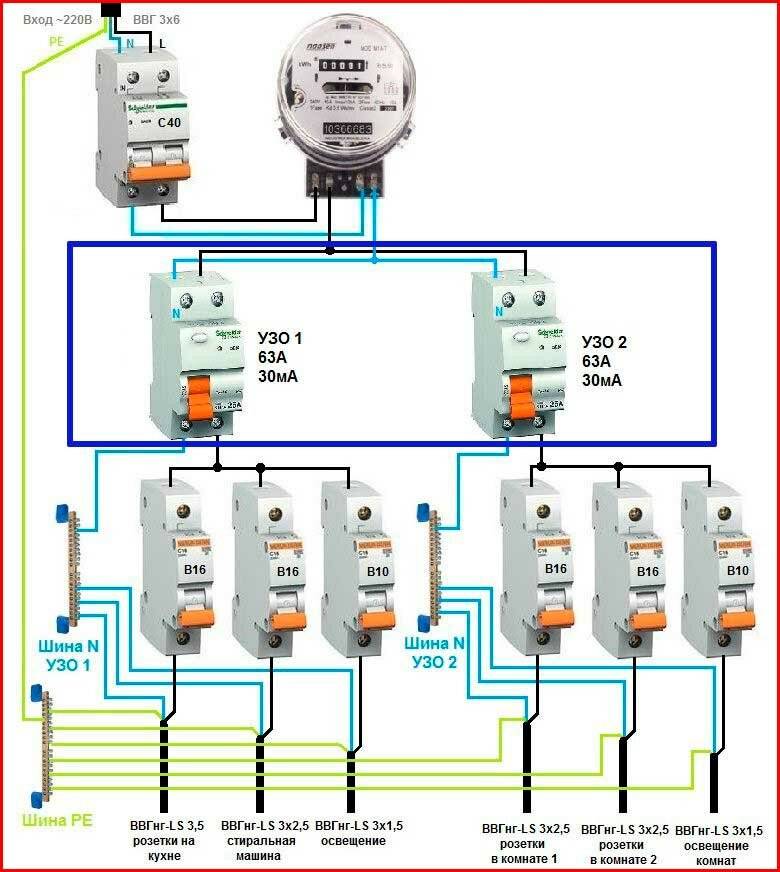

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

• на входе автоматический выключатель с двумя полюсами = 2 модуля;
• далее установлен счётчик электроэнергии = 6 модулей;
• после счётчика два УЗО = 4 модуля;
• автоматические выключатели с одним полюсом в количестве шести штук = 6;
• нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределенияИсточник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения. Как и автомат УЗО является устройством защиты, но намного более чувствительным

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

• Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
  • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
  • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
  • Прикручиваются петли для монтажа.
• Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
• Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
• Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
• Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
• Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
• Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

• Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
• Изгибы — под углом 90 градусов.
• Жилы оголяются примерно на 10 миллиметров.
• На гибкий провод обжимают наконечники.
• Все соединения плотно протягиваются.
• По неписаным правилам ввод подключается сверху, потребители снизу.
• Не зачищенные области проводов не должны зажиматься в клеммниках.
• Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Размеры и виды электрощитков

Рассчитав количество комплектующих и начертив схему электрощитка, необходимо позаботиться о том, куда все эти элементы будут устанавливаться. Пора приобретать шкаф, в который поместится вся необходимая электрика. Прежде всего, определяем точное место установки электрощита. Именно от места будет зависеть тип шкафа. К примеру, если щиток будет устанавливаться на улице, потребуется влагозащищенный шкаф, если в помещении, то можно обойтись обычным.

Различают следующие виды электрощитков:

• пластиковые и металлические;
• навесные и встраиваемые;
• разборные и цельные;
• с большим и малым количеством мест;
• с глухой и прозрачной дверцей;
• с механизмами запирания и без.

Также шкафы для бытовых электрических щитов отличаются по размеру и форме. Шкаф следует выбирать по месту и количеству электрической начинки, но если есть выбор, берите большой щиток. С большим щитком проще работать, к тому же останется дополнительное место на случай, если вы решите когда-нибудь провести модернизацию электросети.

Размер щитка определяется не только габаритами самого шкафа, но и количеством мест под однополюсные автоматы толщиной 12 мм. Учтите тот факт, что в вашей схеме будут не только однополюсные, но и двухполюсные автоматы, у которых толщина в два раза больше. В общем, чтобы правильно рассчитать количество требуемых мест в будущем шкафу, потребуется знать габариты всех применяемых в схеме автоматов. Но это не особенно сложно, поскольку чаще всего размеры у них стандартные.

Приведем пример, на котором вы увидите, сколько мест в щитке займет тот или иной модуль.

1. Однополюсный автомат займет 1 место.
2. Двухполюсный автомат займет 2 места.
3. Трехполюсный автомат – 3 места.
4. Однофазное УЗО – 2 места.
5. Трехфазное УЗО – 4 места.
6. Однофазный дифавтомат – 2 места.
7. Шина – 1 место.
8. Модульная розетка – 3 места.
9. Реле напряжения – 3 места.
10. Модульный электросчетчик – от 6 до 8 мест.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

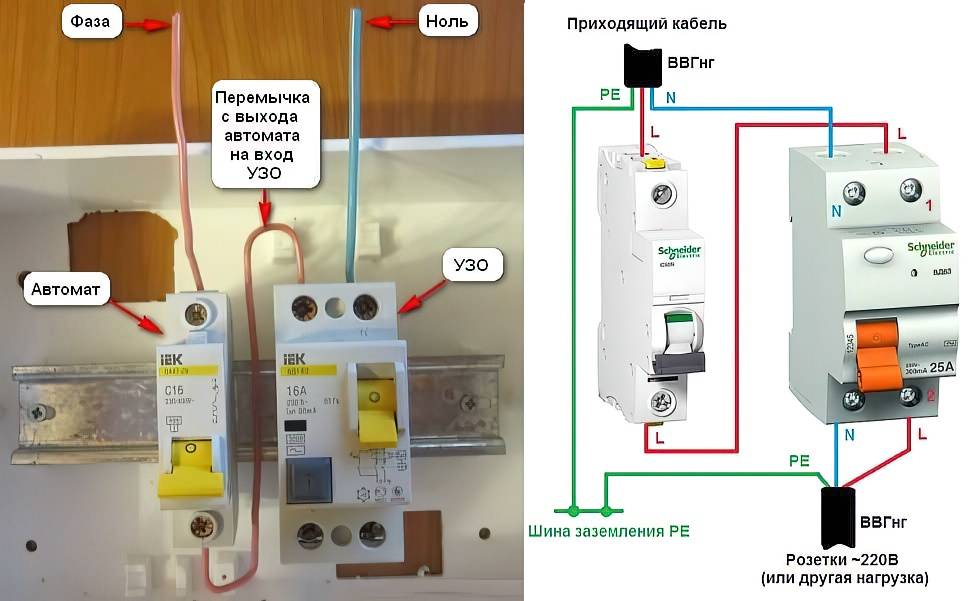

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

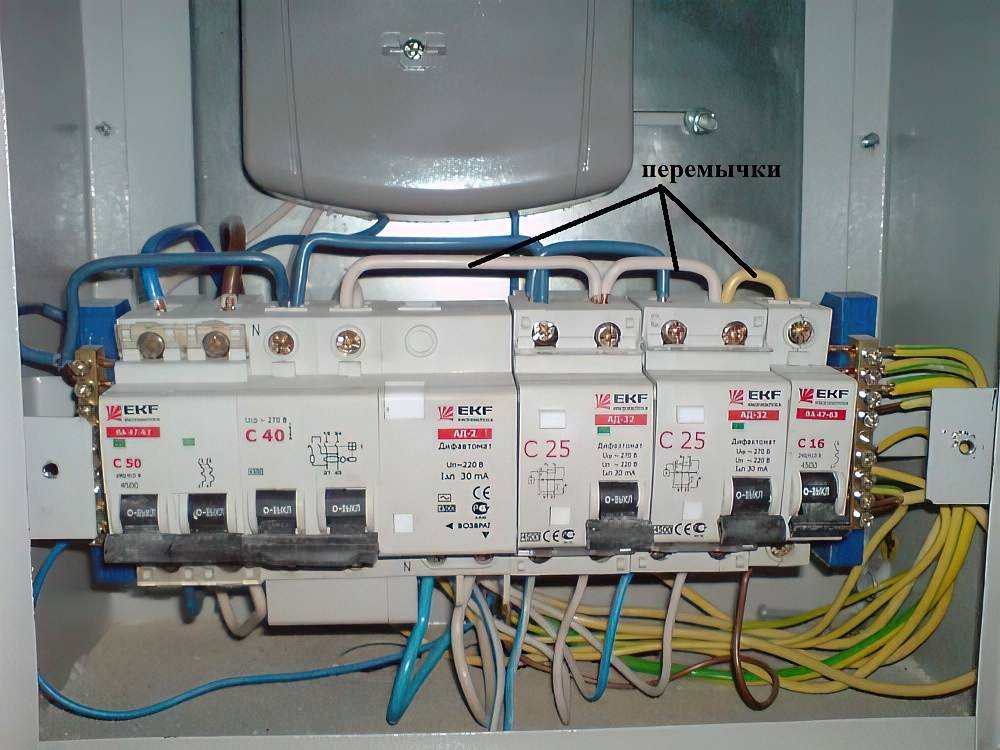

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!

Источники

• https://sovet-ingenera.com/elektrika/uzo-schet/sborka-elektroshhita.html
• https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html
• https://elektromontazhnie-raboti.com/vsyo-ob-elektromontazhe/montazh-raspredelitelnogo-shita.html
• https://ProFazu.ru/provodka/montazh/montazh-raspredelitelnogo-shhita.html
• https://www.asutpp.ru/kak-podklyuchit-avtomat-v-shhitke.html
• https://pauk.top/kak-podklyuchit-avtomaty-v-schite.html
• https://electricvdome.ru/avtomaticheskie-vikluchateli/kak-podklyuchit-avtomat-v-shhitke.html
• https://domikelectrica.ru/sborka-kvartirnogo-elektroshhitka-poryadok-rabot/
