Расчет скорости воздуха в воздуховоде по формуле и таблицам

В этой статье мы дадим ответ на вопрос — как правильно рассчитать скорости течения воздуха в воздуховодах различной формы.

Здесь приведены формулы расчета скорости воздуха и давления в воздуховоде (круглого или прямоугольного сечения) в зависимости от расхода воздуха и площади сечения. Для быстрого расчета можно воспользоваться онлайн-калькулятором.

Q — расход воздуха, м3/час

S — площадь сечения воздуховода, м2

Простой способ расчета скорости воздуха в воздуховоде

Для расчета величины скорости воздуха нужно объем перемещаемого воздуха в м3/ч разделить на 3600 (количество секунд в часе) и разделить на площадь сечения воздуховода, либо введите значения в поля ниже.

Примеры расчета скорости воздуха в квадратном воздуховоде

Пример № 1 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод квадратный 200 мм на 200 мм

Скорость воздуха равна 100 / 3600 / 0,2 / 0,2 = 0,69 м/с

Пример № 2 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод квадратный 200 мм на 200 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,2 = 3,47 м/с

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

• Записываем длину каждого участка.
• Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.

  V1=L/3600F =100/(3600*0,023)=1,23 м/с.

  V11= 3400/3600*0,2= 4,72 м/с

  Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

• Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150.  Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210.  λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.

• Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.

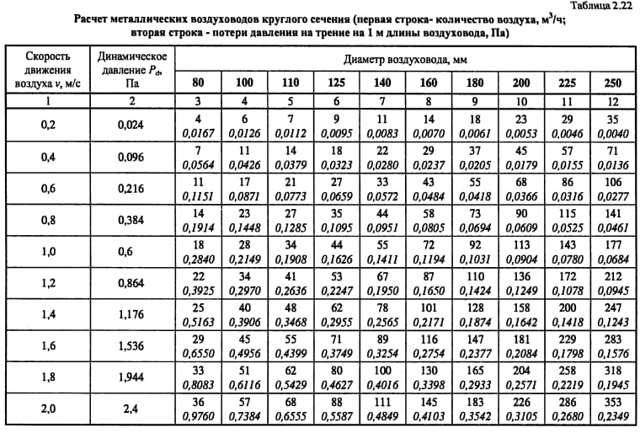

• Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
• Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
• Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
• Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Каким прибором измеряют скорость движения воздуха

Все устройства такого типа компактны и несложны в использовании, хотя и тут есть свои тонкости.

Приборы для измерения скорости воздуха:

• Крыльчатые анемометры
• Температурные анемометры
• Ультразвуковые анемометры
• Анемометры с трубкой Пито
• Дифманометры
• Балометры

Крыльчатые анемометры одни из самых простых по конструкции устройств. Скорость потока определяется скоростью вращения крыльчатки прибора.

Температурные анемометры имеют датчик температуры. В нагретом состоянии он помещается в воздуховод и по мере его остывания определяют скорость воздушного потока.

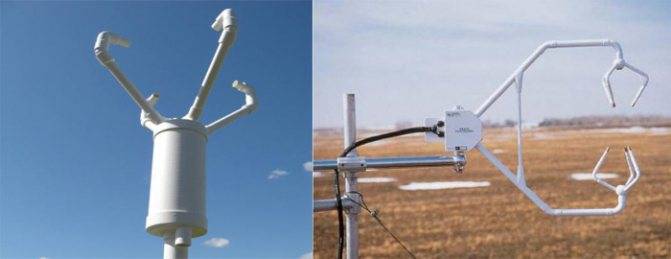

Ультразвуковыми анемометрами в основном измеряют скорость ветра. Они работают по принципу определения разницы частоты звука в выбранных контрольных точках воздушного потока.

Анемометры с трубкой Пито оснащены специальной трубкой малого диаметра. Ее помещают в середину воздуховода, тем самым измеряя разницу полного и статического давления. Это одни из самых популярных устройств для измерения воздуха в воздуховоде, но при этом у них есть недостаток — невозможность использования, при высокой концентрации пыли.

Дифманометры могут измерять не только скорость, а и расход воздуха. В комплекте из трубкой Пито, этим устройством можно измерять потоки воздуха до 100 м/с.

Балометры наиболее эффективны при измерениях скорости воздуха на выходе из вентиляционных решеток и диффузоров. Они имеют раструб, который захватывает весь воздух, выходящий из вент-решетки, тем самым сводя погрешность измерения к минимуму.

Общие принципы расчета

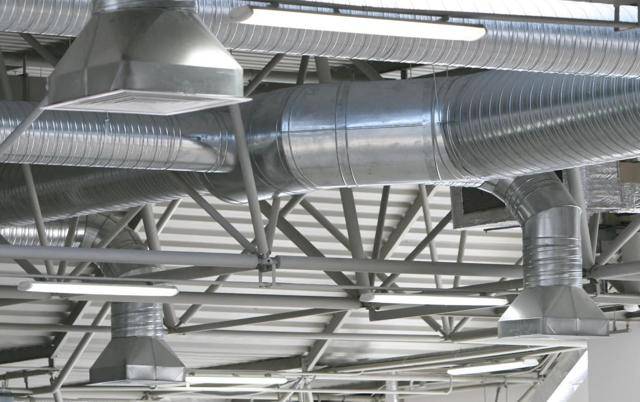

Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно. Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже. Скорость движения воздуха измеряется в м/с.

Рекомендуемые скорости воздуха

Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический расчет воздуховодов обычно сводится к определению размеров их поперечного сечения, а также потерь давления на отдельных участках и в системе в целом. Можно определять расходы воздуха при заданных размерах воздуховодов и известном перепаде давления в системе.

При аэродинамическом расчете воздуховодов систем вентиляции обычно пренебрегают сжимаемостью перемещающегося воздуха и пользуются значениями избыточных давлений, принимая за условный нуль атмосферное давление.

При движении воздуха по воздуховоду в любом поперечном сечении потока различают три вида давления:статическое, динамическое и полное.

Статическое давление определяет потенциальную энергию 1 м3 воздуха в рассматриваемом сечении (р_ст равно давлению на стенки воздуховода).

Динамическое давление – это кинетическая энергия потока, отнесенная к 1 м3 воздуха, определяется по формуле:

(1)

где – плотность воздуха, кг/м3; – скорость движения воздуха в сечении, м/с.

Полное давление равно сумме статического и динамического давлений.

(2)

Традиционно при расчете сети воздуховодов применяется термин “потери давления” (“потери энергии потока”).

Потери давления (полные) в системе вентиляции складываются из потерь на трение и потерь в местных сопротивлениях (см.: Отопление и вентиляция, ч. 2.1 “Вентиляция” под ред. В.Н. Богословского, М., 1976).

Потери давления на трение определяются по формуле Дарси:

(3)

где – коэффициент сопротивления трению, который рассчитывается по универсальной формуле А.Д. Альтшуля:

(4)

где – критерий Рейнольдса; К – высота выступов шероховатости (абсолютная шероховатость).При инженерных расчетах потери давления на трение , Па (кг/м2), в воздуховоде длиной /, м, определяются по выражению

(5)

где – потери давления на 1 мм длины воздуховода, Па/м [кг/(м2 * м)].

Для определения Rсоставлены таблицы и номограммы. Номограммы (рис. 1 и 2) построены для условий: форма сечения воздуховода круг диаметром, давление воздуха 98 кПа (1 ат), температура 20°С, шероховатость= 0,1 мм.

Для расчета воздуховодов и каналов прямоугольного сечения пользуются таблицами и номограммами для круглых воздуховодов, вводя при этом эквивалентный диаметр прямоугольного воздуховода, при котором потери давления на трение в круглом и прямоугольном ~ воздуховодахравны.

В практике проектирования получили распространение три вида эквивалентных диаметров:

■ по скорости

при равенстве скоростей

■ по расходу

при равенстве расходов

■ по площади поперечного сечения

при равенстве площадей сечения

При расчете воздуховодов с шероховатостью стенок, отличающейся от предусмотренной в таблицах или в номограммах (К = ОД мм), дают поправку к табличному значению удельных потерь давления на трение:

(6)

где – табличное значение удельных потерь давления на трение; – коэффициент учета шероховатости стенок (табл. 8.6).

Потери давления в местных сопротивлениях. В местах поворота воздуховода, при делении и слиянии потоков в тройниках, при изменении размеров воздуховода (расширение – в диффузоре, сужение – в конфузоре), при входе в воздуховод или в канал и выходе из него, а также в местах установки регулирующих устройств (дросселей, шиберов, диафрагм) наблюдается падение давления в потоке перемещающегося воздуха. В указанных местах происходит перестройка полей скоростей воздуха в воздуховоде и образование вихревых зон у стенок, что сопровождается потерей энергии потока. Выравнивание потока происходит на некотором расстоянии после прохождения этих мест. Условно, для удобства проведения аэродинамического расчета, потери давления в местных сопротивлениях считают сосредоточенными.

Потери давления в местном сопротивлении определяются по формуле

(7)

где – коэффициент местного сопротивления (обычно, в отдельных случаях имеет место отрицательное значение, при расчетах следует учитывать знак).

Коэффициентотносится к наибольшей скорости в суженном сечении участка или скорости в сечении участка с меньшим расходом (в тройнике). В таблицах коэффициентов местных сопротивлений указано, к какой скорости относится.

Потери давления в местных сопротивлениях участка, z, рассчитываются по формуле

(8)

где

– сумма коэффициентов местных сопротивлений на участке.

Общие потери давления на участке воздуховода длиной, м, при наличии местных сопротивлений:

(9)

где – потери давления на 1 м длины воздуховода;

– потери давления в местных сопротивлениях участка.

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

5.1. На основе величин, измеренных в соответствии с програм­мой, определяют:

относительную влажность перемещаемого воздуха j , %;

плотность перемещаемого воздуха р, кг/м 3 (кгс · с 2 /м 4 );

скорости движения воздуха v , м/с;

расход воздуха L , м 3 /с;

потери полного давления в вентиляционной сети или в отдель­ных ее элементах D р , кПа (кгс/м 2 );

коэффициент потерь давления вентиляционной сети или ее элемента z .

5.2. Относительную влажность перемещаемого воздуха определяют по показаниям сухого и влажного термометров в соответствии с паспортом прибора.

5.3. Плотность перемещаемого воздуха определяют по формуле

где р’ — статическое или полное давление потока, измеренное комбинированным приемником давления или приемником полного давления в одной из точек мерного сечения;

K j — коэффициент, зависящий от температуры и влажности перемещаемого воздуха. Значение K j определяется по табл. 1.

Зависимость коэффициента K j от температуры и влажности перемещаемого воздуха

Источник

Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Калькулятор расчета минимальной площади сечения вентиляционной отдушины

Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.

Калькулятор расчета диаметра круглого канала, эквивалентного площади прямоугольного

Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.

Расчет скорости воздуха в воздуховоде по формуле и таблицам

В этой статье мы дадим ответ на вопрос — как правильно рассчитать скорости течения воздуха в воздуховодах различной формы.

Здесь приведены формулы расчета скорости воздуха и давления в воздуховоде (круглого или прямоугольного сечения) в зависимости от расхода воздуха и площади сечения. Для быстрого расчета можно воспользоваться онлайн-калькулятором.

Q — расход воздуха, м3/час

S — площадь сечения воздуховода, м2

Простой способ расчета скорости воздуха в воздуховоде

Для расчета величины скорости воздуха нужно объем перемещаемого воздуха в м3/ч разделить на 3600 (количество секунд в часе) и разделить на площадь сечения воздуховода, либо введите значения в поля ниже.

Примеры расчета скорости воздуха в квадратном воздуховоде

Пример № 1 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод квадратный 200 мм на 200 мм

Скорость воздуха равна 100 / 3600 / 0,2 / 0,2 = 0,69 м/с

Пример № 2 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод квадратный 200 мм на 200 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,2 = 3,47 м/с

Примеры расчета скорости воздуха воздуховоде прямоугольного сечения

Пример № 3 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод прямоугольный  200 мм на 400 мм

Скорость воздуха равна 100 / 3600 / 0,2 / 0,4 = 0,35 м/с

Пример № 4 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод квадратный 200 мм на 400 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 1,74 м/с

Пример № 5 расчета скорости воздуха:

• объем перемещаемого воздуха = 1000 м3
• воздуховод квадратный 200 мм на 400 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 3,47 м/с

Примеры расчета скорости воздуха воздуховоде круглого сечения

Пример № 6 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод круглый диаметром  200 мм

Скорость воздуха равна 100 / 3600 / (3,14 * 0,2 * 0,2/4)  = 0,88 м/с

Пример № 7 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод круглый диаметром  300 мм

Скорость воздуха равна 500 / 3600 / (3,14 * 0,3 * 0,3/4)  = 1,96 м/с

Пример № 8 расчета скорости воздуха:

• объем перемещаемого воздуха = 1000 м3
• воздуховод круглый диаметром  400 мм

Скорость воздуха равна 1000 / 3600 / (3,14 * 0,4 * 0,4/4)  = 2,21 м/с

Готовые таблицы определения скорости воздуха в воздуховоде

Для определения расчетной скорости воздуха в воздуховодах можно использовать готовые таблицы. Такие таблицы не сложно найти в открытых источниках информации. Скоростные характеристики важны для расчета эффективности работы системы вентиляции.

• Таблица расчета скорости течения воздуха в круглом воздуховоде.

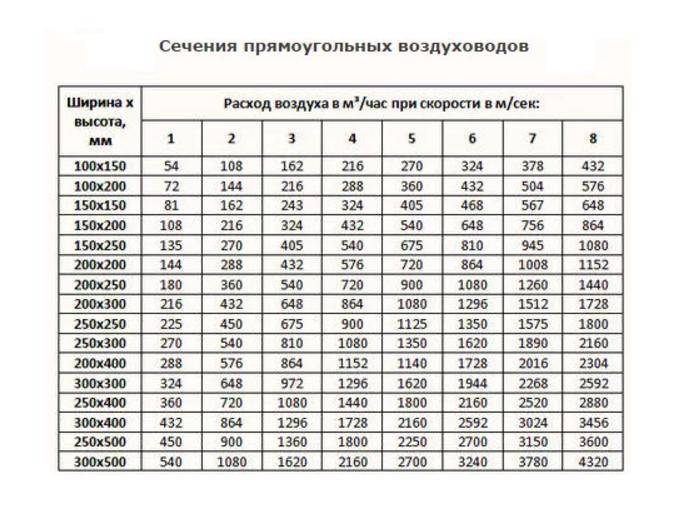

• Таблица расчета скорости течения воздуха в прямоугольном воздуховоде.

Рекомендуемая скорость воздуха в вентиляционных воздуховодах

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.

Рекомендуемая скорость воздуха для различных систем вентиляции:

• для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
• для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
• для систем дымоудаления и специфических систем вентиляции — менее 10 м/с..

Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!

Как проводить измерение расхода воздуха в воздуховоде?

Экологически чистая атмосфера является важнейшим фактором нормальной жизнедеятельности человека. Поэтому сегодня такое большое значение придается эффективным системам вентиляции и кондиционирования воздуха.

Современная система вентиляции и кондиционирования в помещениях позволяет организовать комфортную жизнедеятельность человека.

Успешная долговечная эксплуатация таких систем невозможна без их качественной настройки и постоянного техобслуживания. Определению эффективности оборудования служат также регулярные измерения различных параметров работы, в том числе и измерение расхода воздуха в воздуховоде

Для этой важной операции разработаны различные методики и приборы

Формулы для расчётов

Для выполнения вычислений нужно иметь некоторые сведения. Чтобы произвести расчет скорости потока воздуха в воздуховоде, требуется применение формулы ϑ = L / 3600 × F, где:

• ϑ — скорость воздушных масс в воздуховоде;
• L — расход воздуха на определенном участке, для которого делаются расчеты (измеряется в м³ \ч);
• F — площадь канала воздушных проходов (измеряется в м²).

Чтобы вычислить расход воздуха, вышеуказанную формулу можно видоизменить, получив L = 3600 × F × ϑ.

Но существуют обстоятельства, когда провести такие расчеты трудно или попросту нет на это времени. В таких ситуациях на помощь приходит специальный калькулятор расчета скорости воздуха в воздуховоде.

В инженерных бюро чаще всего используют калькуляторы, которые наиболее точны. Например, они добавляют больше цифр в число Пи, точнее рассчитывают затрату воздуха, вычисляют толщину стен прохода и т.д.

Благодаря расчетам скорости в воздуховоде мы сможем точно произвести вычисления не только количества подачи воздуха, но и узнать динамическое давление на стенки каналов, затраты через трение, динамическое сопротивление и т.д.

МЕТОД ВЫБОРА ТОЧЕК ИЗМЕРЕНИЙ

1.1. Для измерения давлений и скоростей движения воздуха в воздуховодах (каналах) должны быть выбраны участки с распо­ложением мерных сечений на расстояниях не менее шести гидрав­лических диаметров D h , м за местом возмущения потока (отводы, шиберы, диафрагмы и т. п.) и не менее двух гидравлических диа­метров перед ним.

При отсутствии прямолинейных участков необходимой длины допускается располагать мерное сечение в месте, делящем выбран­ный для измерения участок в отношении 3: 1 в направлении дви­жения воз­духа.

Примечание. Гидравлический диаметр определяется по формуле

где F , м 2 и П, м, соответственно, площадь и периметр сечения.

1.2. Допускается размещать мерное сечение непосредственно в месте внезапного расширения или сужения потока. При этом размер мерного сечения принимают соответствующим наименьшему сечению канала.

1.3. Координаты точек измерений давлений и скоростей, а также количество точек определяются формой и размерами мерного сечения по черт. 1 и 2. Максимальное отклонение координат точек измерений от указанных на чертежах не должно превышать ±10 %. Количество измерений в каждой точке должно быть не менее трех.

Координаты точек измерения давлений

и скоростей в воздуховодах

Координаты точек измерения давлений и скоростей

в воздуховодах прямоугольного сечения

1.4. При использовании анемометров время измерения в каждой точке должно быть не менее 10 с.

Типы измерителей расхода и скорости воздушного потока

При наладке вентиляционных систем возникает вопрос, какой именно контрольно-измерительный прибор задействовать для замеров скорости воздуха и его расхода в воздуховоде. Следует отметить, что на данный момент рынок специальной аппаратуры для измерения характеристик вентиляции предлагает большое количество самой разнообразной техники, которая учитывает многие факторы естественного и искусственного проветривания помещений.

В частности, при выборе оптимального инструмента необходимо знать, где именно – на вентиляционной входной решетке или прямо в воздуховоде – будут проводиться измерения

Еще важно знать, какие скорости движения воздуха допускаются в трубе, каковы допустимые температура и уровень запыленности вентиляционного канала

Наиболее популярными типами таких приборов являются следующие:

Конструкция крыльчатого анемометра.

Термоанемометр. Осуществляет измерение скорости воздушной массы. Замеры производятся от специального датчика, который в нагретом состоянии помещается в воздушную струю. Скорость воздуха определяется в зависимости от скорости остывания датчика.

Ультразвуковой трехмерный анемометр. Данный прибор помещается в воздушный поток, где определяет скорость воздуха благодаря фиксации разницы частоты звука между выбранными контрольными точками
Крыльчатый анемометр. Скорость течения воздуха определяется при измерении скорости вращающейся крыльчатки прибора.
Трубка Пито. В данном приборе применяется цифровой электрический манометр. С его помощью в заданной точке потока фиксируется разница между полным и статическим давлением.
Балометр. Быстро определяет суммарный расход воздушной массы, концентрируя поток в точке замеров с заранее установленным сечением.

Организация замеров расхода воздуха в воздуховоде

Процесс замера скорости воздуха с помощью зонда.

Прежде чем начать измерение непосредственно в воздуховоде, необходимо убедиться в том, что в стенке трубы имеется рабочее отверстие, предназначенное для контрольно-измерительных операций. Его диаметр должен точно соответствовать диаметру зонда.

Важно точно выбрать и место для замеров. В частности, указанное отверстие следует просверлить на прямом отрезке воздуховода, длина которого должна составлять не менее 5 диаметров трубы

При этом само отверстие надо располагать таким образом, чтобы расстояние до него равнялось 3 диаметрам, а после него – 2 диаметрам воздуховода.

В отличие от замеров на вентиляционной решетке, при измерении расхода воздуха внутри воздуховода рекомендуется применять крыльчатые анемометры с крыльчаткой небольшого диаметра (16-25 мм). Для данной операции используются также термоанемометры и дифференциальные манометры, снабженные пневмометрической трубкой.

Здесь следует отметить, что дифференциальные манометры не подходят для проведения замеров в воздуховодах, по которым проходит воздушная масса с заведомо невысокой скоростью (менее 2 м/сек). В этом случае необходимо воспользоваться термоанемометром или крыльчатым анемометром.

В случае достаточно высокого расположения воздуховода в помещении (например, под потолком комнаты) рекомендуется воспользоваться зондом с телескопической ручкой либо удлинителем зонда. Если при измерениях используется пневмометрическая трубка, то выбирать ее длину следует заранее, учитывая высоту точки измерения.

Этапы

Подбор оптимальной по мощности и стоимости системы воздухообмена проходит пошагово. Порядок проектирования очень важен, так как от его соблюдения зависит эффективность работы конечного продукта:

• Определение типа вентсистемы. Проектировщик анализирует исходные данные. Если требуется проветрить небольшое жилое помещение, то выбор падает на приточно-вытяжную систему с естественным побуждением. Этого будет достаточно, когда расход воздуха небольшой, вредных примесей нет. Если требуется рассчитать большой венткомплекс для завода или общественного здания, то предпочтение отдаётся механической вентиляции с функцией подогрева/охлаждения приточки, а если понадобится, то и с расчётом по вредностям.
• Анализ выбросов. Сюда входит: тепловая энергия от осветительных приборов и станков; испарения от станков; выбросы (газы, химикаты, тяжёлые металлы).
• Расчет воздухообмена. Задача систем вентилирования – удаление из помещения избытков тепла, влаги, примесей с равновесной или чуть отличающейся подачей свежего воздуха. Для этого определяется кратность воздухообмена, согласно которой подбирается оборудование.
• Подбор оборудования. Производится по полученным параметрам: требуемый объем воздуха на приточку/вытяжку; температура и влажность внутри помещения; наличие вредных выбросов, подбираются вентустановки или готовые мультикомплексы. Самый важный из параметров – объём воздуха, необходимый для поддержания проектной кратности. Фильтры, калориферы, рекуператоры, кондиционеры и гидравлические насосы идут как дополнительные устройства сети, обеспечивающие качество воздуха.
