Принцип работы и виды индикаторов скрытой проводки

Как сделать прибор обнаружения проводки своими руками


Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

  • 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
  • светодиод красного цвета;
  • резистор сопротивления 1kOm;
  • медная проволока 0,5 мм изолированная;
  • коннектор с батарейки крона.

Порядок сборки:

  1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
  2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
  3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Можно ли изготовить детектор собственноручно

Изготовить индикатор для обнаружения крытой проводки можно самостоятельно. Для этого не нужно быть экспертом в области электроники, а количество необходимых материалов сводится к минимуму. Прибор, изготовленный собственноручно, станет достойной альтернативой дорогостоящим брендовым детекторам.

Принцип действия устройства основан на двух базовых принципах физики. Первый заключается в том, что любой проводящий материал, при подаче тока, является источником электромагнитного излучения. В этом случае работа детектора сводится к обнаружению этого излучения.

Второй принцип заключается в том, что при взаимодействии любого металла, постоянное магнитное поле, создаваемое проходящим через проводник током, искажается. В этом случае детектору достаточно обнаружить область искажения ЭМП.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Простейшие схемы

Со звуковой индикацией

Первый рисунок – самый простой прибор. Резистор R1 стоит для защиты микросхемы от наведенного напряжения, хотя если его не ставить, как показывает практика, ничего страшного не случится.

Как антенна используется медный проводник длиной 5-15 см. При обнаружении провода будет слышен характерный треск. Легко найти, какая лампа на елочной гирлянде перегорела: возле нее треск прекратится. Пьезоэлемент включен по мостовой схеме. Это позволяет увеличить громкость.

Звуковая и световая индикация

Схема тоже очень проста, собранная на одной микросхеме.

Особенности: резистор R1 должен иметь номинал не ниже 50 МОм. Светодиод стоит без ограничительного сопротивления: микросхема сама прекрасно справляется с этой задачей.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

  • электромагнитный детектор скрытой проводки;
  • индикаторная отвертка;
  • металлодетектор;
  • мультиметр и полевой транзистор;
  • комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Виды детекторов, их особенности

Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

Один из видов данного прибора – электростатические индикаторы.

Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.

Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.

Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.

Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.

К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

Второй вид детекторов – электромагнитные.

В них датчики реагируют на электромагнитное поле.

Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.

Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.

При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.

И третий вид.

Ничто иное, как обычные металлоискатели, но только очень компактные.

Конструктивно он отличается от двух предыдущих.

В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.

Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.

Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.

Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.

Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.

Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.

Они и являются сейчас самыми распространенными.


Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

Инструкция по эксплуатации детектора

В связи с разнообразием конструкций индикаторов скрытой проводки необходимо рассмотреть инструкцию по их применению на примере конкретной схемы. Для этого была выбрана недорогая электростатическая ИСП «Дятел Е-121», широко применяемая домашними установщиками. Но для начала нужно подготовиться к процедуре исследования.

Подготовка к следующей работе

Чтобы ускорить обнаружение электропроводки с помощью любого извещателя, опытные специалисты предлагают соблюдать ряд простых правил.

проверить новый извещатель можно с помощью обычного удлинителя, вставленного в розетку. Книги или керамические тарелки можно использовать как преграду

Основные из них:

  1. Первоначально проверьте работоспособность устройства на любом кабеле под напряжением. Детектор может просто разрядиться и выйти из строя.
  2. Калибруйте прибор на расстоянии 1 метра от стен, если такая опция присутствует.
  3. Обследуемые поверхности не должны быть влажными.
  4. По возможности выключите в квартире всю работающую технику, в том числе телефоны.
  5. Точность разводки резко снизится, если использовать токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработающего оборудования и неприемлемых параметров исследуемой поверхности.

Использование детектора «Picchio E-121»

Извещатель Woodpecker E-121 может работать в 4-х диапазонах чувствительности.

Порядок работы с этим локатором проводки следующий:

  1. Поочередно нажимайте кнопки диапазонов чувствительности. В этом случае сигнализатор должен издать короткий световой и звуковой сигнал. Если устройство не отвечает, проверьте аккумулятор.
  2. Нажмите кнопку «4» (обеспечивает максимальную чувствительность), поднесите детектор к анализируемой поверхности и, если есть индикация, уменьшите чувствительность, последовательно нажимая кнопки «3» на «1».
  3. Одновременно со снижением чувствительности необходимо уменьшить расстояние до обнаруженного объекта, расположив зону тревоги.
  4. Чтобы определить положение проводника, перемещайте детектор вдоль стены, стараясь найти область с максимальным электромагнитным полем.
  5. Чтобы нейтрализовать мешающие окружающие токи, положите руку на анализируемую поверхность рядом с детектором. Если под рукой нет проводника, дятел Е-121 перестанет подавать сигналы.
  6. При поиске обрыва провода подайте напряжение на поврежденную жилу, а остальные заземлите.

Точность определения положения электрического кабеля зависит от степени влажности и материалов, окружающих провод.

Провести электрические кабели в оштукатуренных стенах, в железобетонных панелях и в заземляющем экране будет сложно.

Домашний детектор Woodpecker E-121 эффективно обнаруживает проводку на глубину до 8 см и стоит в пределах 15 долларов, что обеспечило его популярность среди электриков

Для проверки предохранителей и предохранителей необходимо активировать режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. В случае неисправности извещатель не подаст звуковой сигнал.

Извещатель «Picchio E-121» оборудован комбинированной системой световой и звуковой сигнализации, что позволяет устройству оставаться в рабочем состоянии в случае выхода из строя одного из сигнальных устройств

Для правильной интерпретации результатов работы прибора следует предварительно ознакомиться с его инструкцией, поскольку практически все детекторы требуют правильной первоначальной настройки.

Комбинированный искатель скрытой проводки

Этот  прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

Вот его схема:

Комбинированный детектор проводки

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

Магнитной антенны на ферритовом стержне (WA 1);

Магнитная антенна

Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);

Транзистор КТ 315

Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2  с детектором на диоде КД522 (VD1);

Диод КД522

Цоколевка диодов

Усилителя на микросхеме 140УД12 (DA1);

Микросхемы К140 УД 12 на плате

  • Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
  • Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
  • Генератора звуковой частоты на двух оставшихся элементах микросхемы;
  • Пьезокерамического излучателя ЗП-1 (ВА 1).

Пьезокерамические излучатели, они встречаются почти во всех небольших приборах со звуковой сигнализацией

Как работает схема металлоискателя

Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

  • При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
  • Дополнительно операционный усилитель — компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход.  Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
  • Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция  по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание — для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.

Собранный прибор в действии

Описание и принцип работы

Указатель высокого и низкого напряжения – это универсальный прибор переносного типа, который предназначается для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств. Самыми распространенными на сегодняшний день считаются следующие указатели напряжения:

  1. УВН 10.
  2. УНК.
  3. УВНК-10.
  4. BN-020022 Profipol Benning.

Указатель напряжения с дисплеем

Индикатор напряжения необходим при работе на различных предприятиях или выезде электромонтажников на объект. Главное отличие указателя напряжения от стандартных измерителей заключается в том, что он может определить только наличие нагрузки, но не ее показатели. В основном самыми распространенными являются указатели напряжения до 1000 Вольт.

Такие изделия могут быть однополюсными или двухполюсными. Схема у них общая, но область применения отличается. В процессе работы устройства с двумя полюсами его нужно подключать к двум токоведущим жилам или контактам. Однополюсный указатель в свою очередь следует подключать только к одной жиле. Чтобы получить более точные показатели необходимо использовать двухполюсные указатели. Их называют высоковольтными и используют в процессе проведения сложных работ.

УН ПИН-90

Кроме этого, в специализированных магазинах вы также можете найти и бесконтактный указатель. Проверка напряжения будет проводиться без подключения к токоведущим контактам. Это значительно увеличивает безопасность в процессе определения напряжения. На таких устройствах вы можете найти цифровую индикацию. На ней отмечается не только наличие вольтажа, но и приблизительный размер.

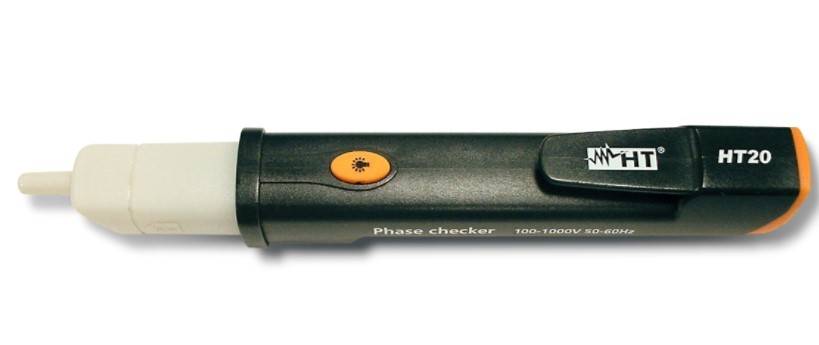

Однополюсный указатель напряжения HT20

Также вы можете встретить переносные модели на батарейках или те, которые требуют подключения к сети. К таким указателям напряжения относят следующие приборы:

  • Контакт 55ЭМ.
  • УВНУ-10 кв СЗИП.
  • ЭЛИН-1-С3-ВЛ.

При выборе переносных устройств питание будет осуществляться с помощью 2 и более батареек. В моделях УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон питание осуществляется с помощью аккумулятора. Это позволяет использовать прибор на выезде, если сеть электропитания расположена далеко.

Принцип работы подобных приборов достаточно прост. При подключении к сети происходит сравнивание потенциалов. Это повышает или понижает сопротивление в резисторах указателя. В результате этого индикатор, который потребляет небольшие доли ампер загорается или издает звуковые сигналы. Если индикатор в указателе напряжения молчит тогда это означает, что нагрузки нет. В некоторых ситуациях можно наблюдать затухание сигнала. Это говорит о том, что в проводах присутствовала остаточная энергия.

Виды

Приборы для обнаружения проводки отличаются в зависимости от принципа действия. Наиболее простым вариантом считают электростатические детекторы, которые определяют место расположения проводов под напряжением. Такие устройства улавливают электромагнитные колебания, однако чувствительны к помехам, создаваемыми сторонними бытовыми устройствами.

Самым распространенным типом являются электромагнитные искатели. Они определяют провода под напряжением, при условии, что нагрузка на сеть не меньше 1 кВт. Ключевым преимуществом таких аппаратов выступает высокая точность. Расположение кабеля можно узнать с погрешностью 2–3 мм.

В качестве индикаторов проводки нередко используются металлодетекторы. Эти устройства реагируют на металлические объекты, в том числе, на провода под напряжением. С их помощью также можно найти металлическую арматуру, обнаружить трубы или выявить застрявшие крепежные материалы.

Существуют также универсальные индикаторы. В них задействует несколько вариантов проверки одновременно. Эти устройства применяют в строительстве, при проведении монтажных работ и проектировании зданий.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
