Тонкости вертикальной планировки участка: поясняем вопрос

План и методы создания проекта вертикальной планировки

Проекты вертикальной планировки участков создают на основе проектов горизонтальной планировки. Метод их разработки выбирают с учетом особенностей рельефа местности, а также стадии готовности плана размещения капитальных объектов и инженерной инфраструктуры. Вне зависимости от метода суть работы всегда заключается в определении высотных проектных отметок поверхности, расчете уклонов для движения транспорта и пешеходов и поверхностного водостока, подсчете объема земляных работ.

• Метод проектных отметок . Этот вариант используется на подготовительных этапах разработки проектной документации высотного решения уличной сети, территории отдельного района или целого населенного пункта и при создании детальной го плана участка. Метод позволяет определить уклон, превышения, высотное положение разрабатываемого рельефа земельного участка. Создание схемы планировки заключается в определении и внесении в технологическую карту отметок в местах входа на участок, по границам объекта, на пересечениях дорожных осей, осей аллей, проездов, дорожек и в местах перегиба на данных осях, в углах площадок и в точках соприкосновения дорожки и площадки, в центрах площадок, в местах, находящихся на оси конца и начала дорожек, в местах характерных изгибов дорожек, в углах перекрестков дорог, а также на характерных участках по всей разрабатываемой территории.
• Метод проектных (поперечных/продольных) профилей . Применяется при работе над планом земельного участка под строительство различных линейных сооружений. К ним относятся железные и автомобильные дороги, трамвайные пути, подземные инженерные сети и т. д. Также эта схема вертикальной планировки подходит для планирования отдельных зон территории. Суть метода заключается в создании продольного профиля улицы или участка с последующим построением поперечных профилей с шагом 20, 40 либо 100 м. Профилями здесь называют условные размеры проектируемой и существующей поверхностей в определенных сечениях.
• Метод проектных (красных) горизонталей . Используется при создании детальных проектов вертикальной планировки улиц, промышленных площадок, площадей, территорий микрорайонов, зеленых насаждений и аналогичных объектов. Суть метода следующий: на план с геодезической подосновой, где изображен имеющийся рельеф и все планируемые проектные решения (сооружения, здания и т. д.) накладываются горизонтали, которые показывают проектный рельеф как прямые параллельные линии.

Помимо вышеперечисленных методов также применяются метод нулевой линии и сочетающий в себе разные способы планировки территорий комбинированный метод. Если проект сложный, могут использовать графоаналитические методы. Они дают возможность провести планировку с подсчетом объемов земляных работ при помощи компьютерного оборудования.

Хозяйственные строения

Хозяйственные постройки возводят одновременно с жилищем, хотя лучше всего делать это уже после окончания основной постройки. Хозяйственные постройки следует возводить на определенном расстоянии от построек соседей. Специалисты дают рекомендации, что лучше всего амбары, сараи и уборные строить в 3-х метрах от построек соседей.

При строительстве должны быть соблюдены те же правила, что и при строительстве дома. Следуя рекомендациям специалистов и соблюдению правил строительства объектов на земле с большим уклоном, достигается прочность, долговечность жилья и других построек (беседок, теплиц, амбаров, погребов, самодельных прудов для украшения участка, бани, сауны).

На площади до 5 соток невозможно осуществить грандиозные проекты. На таком участке возможно построить дом, уборную и баню. На площади в 10-11 соток можно добавить беседку, пруд и несколько клумб. На площади от 15-ти соток и выше все будет ограничиваться лишь вашей фантазией.

Огромное пространство будет давать большую мотивацию для застройщика

Важно помнить, что все планы постройки грандиозных зданий должны уместиться в ГОСТ

Все должно быть заранее спланировано, документы оформлены, материал закуплен, должны быть наняты специалисты. Лишь потом со спокойной душой можно приниматься за дело и обустраивать любимый участок по своим вкусам и взглядам.

Основные этапы формирования проектного рельефа

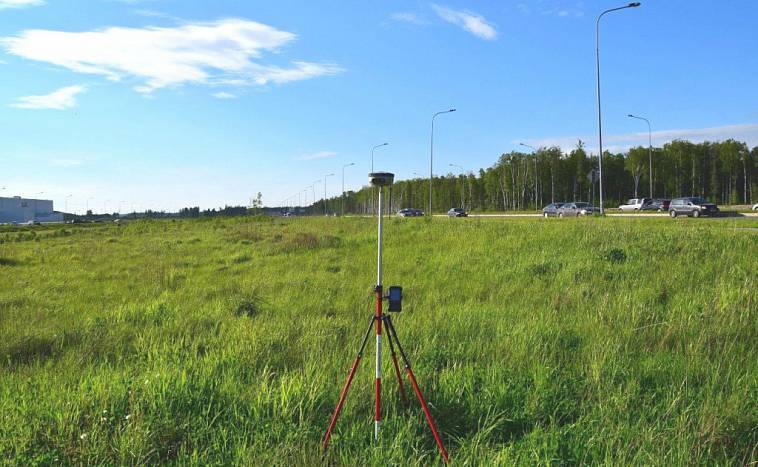

На первом этапе следует оценить существующий рельеф, представленный на топографическом плане участка: определить основной уклон местности, наметить места сбора поверхностных вод.

Необходимо решить, будет ли основное здание расположено на плато или наклонной площадке, что очень важно для выбора конструкции фундаментов под здание

На втором этапе на границах выделенного под строительство участка выставляются существующие (опорные) высотные отметки, которые будут неизменяемыми.

На третьем этапе выставляются проектные отметки по лоткам проездов, углам зданий. Назначаются точки перелома рельефа. Назначается предварительный “ноль” основного здания.

Важно! Если рельеф спокойный и большая срезка и насыпь не планируется, то для приближения баланса земляных масс у нулю следует назначать проектируемые отметки на дорогах на 20-30 см выше существующих.

На четвертом этапе следует выполнить вертикальную планировку методом проектных горизонталей.  Сначала назначают красные горизонтали на дорогах и тротуарах, затем планируется вся площадка.

Далее выставляется окончательно ноль (абсолютная отметка пола первого этажа) здания, рассчитывается количество ступеней на каждом крыльце и длина наружных пандусов для доступа маломобильных групп населения в здание.

Порядок выполнения проекта вертикальной планировки

1. Детализированная схема планирования как всей территории строительства, так и возведения каркасной основы. Здесь производится разметка уклона поверхности в соотношении с размерами, высотой и формой здания для создания отвода талой и дождевой воды, а при необходимости – решение по отводу верховодки.
2. Разработка решения по выведению новых горизонтальных линий поверхности, создание схемы обновлённого и преобразованного рельефа участка строительства.
3. Разработка картограммы земельных работ, с чётким определением объёмов почвы.

Подробнее о картограмме земельных работ

Рекомендуем: Как правильно вырыть котлован и траншею под фундамент частного дома? Разработка грунта вручную и экскаватором Она позволяет вывести таблицу-баланс для сведения данных, ведь сетка квадратов снабжена необходимыми для этого инструментами. Затем квадраты режут на фигуры – выемки, насыпи и участки совпадений.

Нарезанные объекты будут оставаться представителями единой сетки-матрицы. Эту часть делает программа.

А дальше можно вмешиваться при необходимости, чтобы убрать мелкие фрагменты и объединять контуры нарезанных фигур – для этого существует специальная функция с изображениями в 3D. На данном этапе согласовываются реальные условия и желаемые.

Обозначаются участки проработки рельефа, наносятся специальные метки, уточняющие перераспределение грунта по оптимальной схеме, с минимумом трудозатрат, учитывающие преимущества и недостатки рельефа. После этого приступают к вычислению объёмов грунта в зонах, где нужно уменьшение и увеличение.

Если важно соответствие нормативам СНиП и необходима сверка по этим параметрам, то лучше сделать ручной расчёт, чтобы предъявить проверяющему. Ручной способ предусматривает нанесение фигур и маркирование узлов, редакцию и подсчёт

Производят вычисления по каждому отдельному квадрату схемы, присваивая положительный знак или отрицательный. Изолинию, разделяющую возвышение-насыпь и яму-выемку наносят пунктиром. Также маркируют опорные точки и вспомогательные.

В итоге как ручного, так и точного способа, получается по два параметра на каждую фигуру. Это величина площади и единица объёма. Помимо этого линиями обозначаются участки, где работы не проводятся.

В результате появляется разработка проекта наиболее удобного перемещения объёмов грунта для создания оптимального рельефа под строительство.

Также при вертикальной планировке частного дома учитывают облагораживание прилегающей территории аллеями, растениями и деревьями, где немаловажен угол наклона поверхности и особенности рельефа.

Для информации: Технология и способы устройства скважины на воду своими руками

Методы вертикальной планировки

На изобилующей перепадами высот территории нужна очень продуманная вертикальная планировка. Здесь решением будет создание откосов, приводящих участок строительства к единой горизонтали. Рекомендуем: Узнайте, как получить бесплатный лес от государства на строительство частного дома

Откосы переходят с одного участка на близлежащий, корректируя разброс высот.

Ровный участок тоже нуждается в коррекции для обеспечения водоизоляции, чтобы сохранить целостность фундамента, а также избежать сырости и грязи. Существует вариант работы в компьютерной программе и метод ручного расчёта.

Строительство дома на склоне — на участке с уклоном

На участке с уклоном, с перепадом высот в границах фундамента до 1 м., выгодно делать выравнивающую отсыпку грунта на площадке строительства.

Подошву всех частей фундамента на склоне размещают в одном горизонтальном уровне.

При перепаде в границах фундамента высоты естественного грунта до 0,3-0,4 м., площадку строительства выравнивают отсыпкой в горизонтальный уровень. Высота надземной части фундамента-цоколя на такой выровненной в горизонт площадке получается одинаковой по всей площади дома.

При перепаде высот естественного грунта менее 0,4 м площадку строительства дома выравнивают отсыпкой в горизонтальный уровень. 1 – фундамент-цоколь; 2 – отсыпка грунта; 3 – отсыпка грунта под отмостку; 4 – отмостка; 5 – ливневый лоток.

Устройство фундамента на склоне получается наиболее экономным, если подошву фундамента в нижней части склона разместить на поверхности, на уровне природного грунта, а заглубляют фундамент только в нагорной части площадки.

Отсыпку грунта в насыпь, для выравнивания площадки, производят после окончания всех работ по устройству фундамента.

Если перепад высот природного грунта на площадке более 0,4 м., до 1 м., то отсыпку грунта выгодно выполнять не в горизонт, а только с целью некоторого снижения величины перепада высот на площадке строительства.

При перепаде высот естественного грунта более 0,4 м. отсыпку грунта выполняют не в горизонт, а только с целью искусственного уменьшения перепада высот.

В этом варианте бывает выгодно в нижней части склона сделать ленточный фундамент на насыпи, поднять подошву всего фундамента выше уровня природного грунта (выше, чем это показано на рисунке).  Это приведет к снижению высоты всей ленты фундамента-цоколя, но потребует увеличения объема грунтовой отсыпки.

В нижней части склона срезают растительный слой грунта и отсыпают под лентой фундамента подушку из песчано-гравийной смеси. В нагорной части склона роют траншею и отсыпают подушку фундамента в одном горизонтальном уровне. Толщину и ширину песчаной подушки определяют в результате расчёта ленточного фундамента.

Выравнивающую отсыпку грунта на площадке строительства удобнее производить после окончания всех работ по устройству фундамента.

Под подошвой фундамента высоту подушки  не рекомендуется делать более 0,6 м. Насыпной грунт послойно уплотняют, но все равно, его не удается уплотнить до природного состояния. Грунт со временем доуплотняется. Толстый слой насыпного грунта под фундаментом может привести к недопустимым деформациям.

Методы вертикальной планировки

Зачастую, у тех, кто владеет неровными или наклонными участками возникает проблемы, из-за которых в их местности нельзя реализовать запланированные проекты по организации ландшафта. Для этого существуют специалисты, за помощью к которым следует обратиться. Для них не составляет большого труда рассчитать вертикальную планировку, чтобы извлечь максимальную пользу из любого участка, даже самого сложного и реализовать ваши планы.

На ровном ландшафте можно возвести постройку. Зачастую, за стенами делают небольшой уклон, чтобы отвести грунтовые воды до границ участка. Для этого делают насыпь из грунта в нужном месте, а из твердого материала делают уже дорожки. По обеим сторонам делается дренаж отвода дождевой воды.

Видео-советы эксперта по вертикальной планировке участка

Если участок наклонен в южную сторону, то с озеленением у вас не должно возникнуть проблем, потому что растительность ведет себя в таких условиях очень хорошо. Дизайнеры рекомендуют расположить дом на наивысшей точке и на восточной стороне участка. Хозпостройки лучше разместить в нижней точке участка.

В случае, если ваш участок наклонен на запад и восток, постройки лучше разместить на севере. Такое расположение не будет мешать растениям. Если вы хотите, чтобы у вас были деревья, их нужно размещать, так, чтобы тень от построек не падала на них и не препятствовала росту. Если на участке достаточно большой уклон – 20 градусов и более, это может создать трудности – вода будет стекать достаточно быстро и вымывать почву у себя на пути. Для этого нужно качественно рассчитать дренажную систему. Тут также помогут формирование террас со стенами, постройка дорожек со ступеньками и пандусами. Дренаж же проектируют, учитывая особенности рельефа. Стоки воды размещают внизу участка.

Участок с уклоном

Если площадка горизонтальная, то лучше всего будет добавить еще грунта, оформив по бокам плиткой, натуральным камнем или кирпичом. Если откосы высокие, их нужно укрепить с помощью деревянных колышков и бетонного раствора.

Высота цоколя частного дома

В большинстве климатических зон России толщина устойчивого снежного покрова зимой составляет в средней полосе 0,5-0,7 м., а на северах более 1 м.

Весной, при таянии снега, надфундаментные конструкции (стены, цокольное перекрытие), расположенные ниже снегового покрова будут увлажняться. Влага может передаваться в помещения дома, а сами конструкции будут постепенно разрушаться. Особенно быстро пострадает от увлажнения наружная отделка нижней части стен.

Летом, увлажнение нижних частей стен может происходить в результате разбрызгивания капель дождя, падающих на отмостку.

Для защиты наружных стен дома от поверхностного увлажнения строительные правила устанавливают минимальную высоту цоколя не менее 0,2м. от уровня отмостки.

Как указано выше, толщина отмостки должна быть не менее 100 мм. плюс к этому, высота грунтовой подсыпки под отмосткой тоже 100 мм. Таким образом высота цоколя от уровня грунта в самом высоком месте стройплощадки должна быть не менее 0,4 м.

Для дома с деревянными стенами, не защищенными снаружи какой-либо водоустойчивой облицовкой, высоту цоколя следует выбрать не менее высоты снежного покрова в месте стройки.

Как выбрать высоту цоколя для других вариантов стен читайте далее: Высота, размеры, гидроизоляция и утепление цоколя дома.

Для каких целей проводится вертикальная планировка участка?

Как говорилось выше, вертикальная планировка – это обязательный этап и избегать его не стоит. Проводятся мероприятия с целью решить следующие задачи:

1. Выравнивание рельефа и устранение неблагоприятных участков. Например, оврагов, холмов. Если возможны паводковые затопления, то укрепление.
2. Создание допустимых уклонов на всей территории. Если участок с небольшим уклоном, то относительно построек должна быть следующая цифра — ≤0,5м. Ни в коем случае нельзя допустить повышения до 1 м.

Вертикальная планировка необходима в любом случае. Даже если вам кажется, что ваш участок совершенно ровный и менять ничего не нужно. Архитекторы рекомендуют повышать уровень в месте, где планируется строительство коттеджа и хозяйственных построек.

1. Определение места, где максимально выгодно будет располагаться терраса. Это нужно для того, чтобы создать подпорные стенки, правильно расположить мостики и лесенки.
2. Если участок находится около водоема, то необходимо укрепление его берегов. Особенно в весенний период, велика вероятность затопления.
3. Создание сооружений по отводы талых и ливневых вод. Нужно правильно все рассчитать и расположить приспособления.
4. Работы по снижению уровня грунтовых вод (в случае если это необходимо).
5. Расчет и определения места, где максимально выгодно можно разместить инженерно-коммуникационные сети.
6. Работа над стилем.
7. Выбор растений и облагораживание почвы.

Угловая квартира

На мой взгляд, угловая квартира имеет по сравнению с односторонней только плюсы. Самыми большими из них являются возможность сквозного проветривания и более протяженный световой фронт. Опыт проживания в панельных домах типовых серий породил недоверие к угловым квартирам: считается, что они холоднее. Но это вина не планировочного решения, а низкого качества строительства и неэффективной конструкции стеновых панелей, которые использовались в 70-е ― 90-е годы. Современные строительные технологии вместе с более высокими требованиями к теплоизоляции и энергоэффективности конструкций исключают такую проблему.

Инсоляция и освещение

Не следует путать инсоляцию и естественное освещение.

Инсоляция обозначает использование солнечного света в санитарных целях: солнечная радиация убивает микробов. Требование обеспечивать инсоляцию для каждой квартиры родилось в 30-х годах XX века. До этого жилье строилось так, что в окна многих квартир солнце не заглядывало (вспомним питерские дворы-колодцы). Из-за того что люди жили в темных комнатах и при этом плохо питались, занимались изнурительным трудом и не были обеспечены медикаментами, в городах распространялся туберкулез. Сегодня это уже не настолько актуально, так что при выборе квартиры на санитарный смысл инсоляции можно не ориентироваться.

Важно не путать понятия инсоляции и естественного освещения. Инсоляция имеет отношение только к прямому солнечному свету, в то время как источником естественного освещения является небо

Освещенность рассеянным светом зависит не столько от ориентации комнаты, сколько от высоты расположения квартиры, а также высоты и плотности окружающей застройки и зеленых насаждений.

Инженерная документация

Инженерная документация — это пакет дополнительных документов, которые составляются только по запросу и не входят в комплект стандартного ландшафтного проекта. В этот пакет обычно включается план вертикальной планировки, план освещения, а также план системы автоматизированного полива.

План вертикальной планировки . На данном чертеже указываются уклоны участка и направление потока воды, также на нем обозначаются места создания лестничных маршей, ступеней и пандусов.

План вертикальной планировки нужен в том случае, если естественный рельеф терпит изменения, а вместо него создается новый, искусственный. А также в тех случаях, когда естественная поверхность участка имеет слишком большие уклоны и перепады, что не позволяет уложить все тонкости проекта в горизонтальную плоскость.

Создать такой план под силу только профессионалу, ведь нужно знать все тонкости и правила. К примеру, все работы должны производиться с минимальным перемещением земляных масс, количество вынимаемого грунта должно соответствовать количеству насыпаемого.

Также стоит максимально сохранять существующий рельеф, проводя работы только там, где это необходимо: выравнивание площадок, дорожек. Необходимо правильно рассчитать уклоны. Для стока воды он должен находиться в диапазоне 0,001-0.25, проезжие дороги на участке должны иметь уклон не больше 0,1.

План освещения

. Его также называют техническим чертежом. Он позволяет рассчитать маршрут и глубину закладки кабеля, мощность источников питания на частных участках.

Этот план учитывает виды светильников, их яркость и мощность, размер и направленность светового потока. В зависимости от этого рассчитывается радиус освещения, а также необходимое количество и места расположения выключателей, щитков, место залегания проводов. Эти сведения пригодятся не только на этапе реализации проекта, но и при ремонтных работах в будущем.

Как сделать схему планировочной организации земельного участка самому

Документ можно составить самостоятельно, взяв за образец любой, находящийся в сети интернет. Но как бы он ни был приближен к вашему случаю, придется затратить немало времени и усилий, чтобы максимально соблюсти все требования.

Особых ограничений по тому, кто может оформить СПОЗУ, в законодательстве нет. Значит, вправе сделать ее самостоятельно любое физическое или юридическое лицо, обладающее определенными навыками.

В Градостроительном кодексе РФ говорится, что застройщик может сделать схему применительно к объектам ИЖС по собственной инициативе. Но получить разрешающие строительство документы без нее невозможно. Поэтому СПОЗУ вычерчивать придется и это сделать может сам собственник участка с соблюдением всех утвержденных градостроительных норм.

Для оформления графической части схемы потребуется иметь знания и навык черчения или работы в графических программных редакторах. Помимо этого рекомендуется изучить несколько образцов для наглядного представления о том, как они должны выглядеть. Следует помнить, что этот документ должен отвечать определенным стандартам и требованиям, а также соответствовать градостроительному плану земельного надела. Если они не будут соблюдены, то администрация вправе выдать отказ в предоставлении разрешения на осуществление возведения строения.

Цена СПОЗУ. Отметим, что все требования, предъявляемые к схеме, довольно сложно понять простому обывателю. Профессионалы же, за плечами которых имеется опыт составления таких документов, справляются с задачей качественно и быстро. Но их работа стоит определенных денег от 3500 рублей.

Если вы приняли решение вычертить СПОЗУ самостоятельно, то придерживайтесь небольшой инструкции:

1. За основу берется чертеж из градостроительного плана, его можно привести к требуемому формату  и масштабу.
2. Границы участка сделайте толщиной 0,3 мм и укажите, что ограждение совпадает с границей участка.
3. На чертеже должны быть обозначены границы территории, в пределах которой можно осуществлять застройку. Ее нужно нанести штрихпунктирной линией с отступом от границ участка в 3 метра, а от основного подъезда в 5 метров.
4. Будущий жилой дом наносится на чертеж жирной линией толщиной 7 мм.
5. Параметры дома по выступающим элементам сопровождаются выносками.

Это самый простой вариант исполнения чертежа, к которому необходимо составить грамотное технико-экономическое описание. Поскольку разрешение на возведение хозяйственных построек не требуется, их на план можно не наносить.

Образец схемы СПОЗУ 2021 года

Схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке.

Для наглядности мы подготовили набор схем, которые можете скачать — здесь.

Программы

Вычертить схематическую часть документа можно в любом графическом редакторе, предварительно отсканировав градостроительный план.

Зачастую используется АРГО (Программный комплекс для кадастровых инженеров) чертеж с понятным интерфейсом, куда можно загрузить с сайта Росреестра кадастровый план территории и произвести необходимые действия по оформлению СПОЗУ.

Программа платная, но имеется ознакомительная версия на 60 дней.

Если не удается самостоятельно сделать СПОЗУ, можно обратиться в проектировочную компанию и заключить договор оказания услуги. Для этого потребуется предоставить специалистам необходимую информацию, содержащуюся в официальных документах на участок земли, эскизный план дома и заявление. Стоимость изготовления схемы и описания зависит от тарифов организации по оказанию услуги.

Только после получения документа можно приступать к процедуре получения разрешения на строительство и возведение жилого дома.

СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Вертикальная планировка – важный элемент инженерной подготовки территории. Ее назначение – привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города

Она имеет важное значение в создании необходимых условий для застройки микрорайонных территорий, решает частные задачи по высотному расположению частей города, отдельных зданий и сооружений

Вертикальная планировка городских территорий – это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный – 0. 0,4; ровный – 0,4. 3 и слабопересеченный – 3. 6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6. 10 %, сильнопересеченный – при уклоне 10. 20%, очень сильнопересеченный – 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2. 3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.

Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4. 10% составляют 800. 1500 м 3 /га, рельефа с уклоном выше 10 % – 3000 м 3 /га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м 3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м 3 – взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.

Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс – это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.

Отправим материал на почту

Трудно найти участок земли с идеально ровной поверхностью. Нередко приобретенный участок земли за городом имеет какой-то уклон. Это необходимо учитывать, выполняя вертикальную планировку участка. Она поможет понять, на какой высоте расположить уровень пола первого этажа, можно ли будет сделать подвал или построить полноценный цокольный этаж. Поэтому в этой статье будем рассказывать о том, по каким правилам совершают вертикальную планировку, какие нормативы учитывают, и как ее проводят поэтапно.

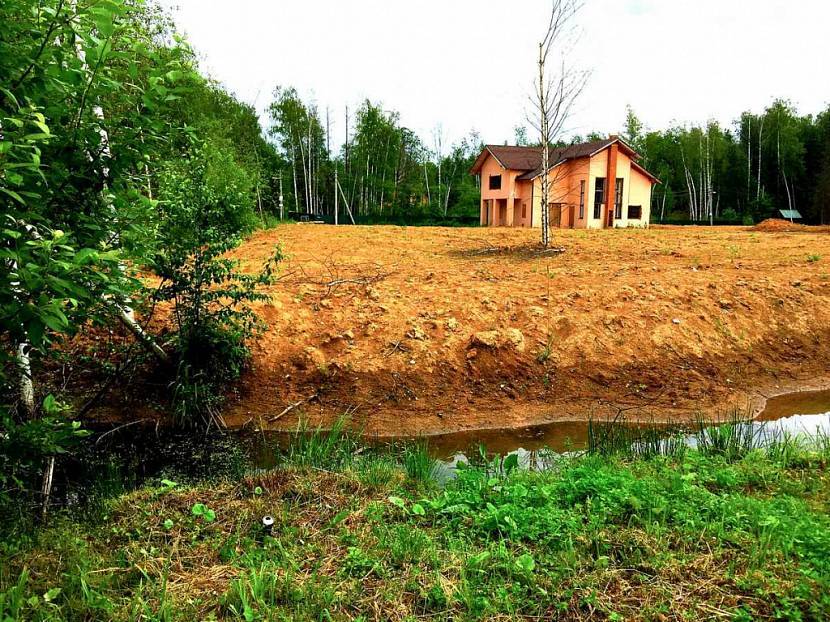

Неровный загородный участок под строительство

Строительство дома и вертикальная планировка

Если участок без уклона

За стенами принято создавать лёгкий уклон, чтобы вывести грунтовые воды, обезопасив стройплощадку. Чтобы этот уклон организовать, в определённом месте делают возвышение в виде грунтовой насыпи, а из прочного материала – отводные каналы, также сопровождают конструкцию дренажом для отвода влаги, с обеих сторон.

Площадки горизонтального типа оформляют боковыми усилениями из дополнительного объёма грунта с помощью плиточных конструкций, кирпича, камня. Упрочняя откосы с помощью камня, применяют закрепление бетоном и деревянными кольями. Вниз кладут крупные камни, а наверх мелкую щебёнку или гальку.

Перепад – 0,3-0,4 м

Отсыпают площадку с целью выравнивания в горизонтальную поверхность. В результате есть возможность сделать одинаковой высоты фундамент по всему периметру постройки. Более 60 см отсыпку не делают, так как это может в дальнейшем привести к деформированию фундамента, поскольку грунт осядет.

Уклон 0,4-1 м

В этом случае срезают возвышающуюся часть вверху, а в зоне снижения делают отсыпку, таким образом приводя стройплощадку в ровное состояние.

На крутом склоне с перепадом углов больше 1м

Используют фундамент ступенчатого типа и сооружают цоколь по уровню контура фундамента. Таким образом цоколь и фундамент идут как выравнивающие опорные конструкции, придавая строению прочность и основательность. Чтобы защитить цокольно-опорную часть от влажности, можно пристроить гаражное помещение или хозблок.

В обязательном порядке решают задачу отведения верховодки и внешних вод, так как давление постройки на склоне может вызвать нарушение подземных водостоков и последующее чрезмерное увлажнение.

Обратите внимание

Важно как следует заглубить фундамент, чтобы постройка не поползла вниз. Здесь нужно соотнести вес дома, вариант фундамента и угол уклона. Подошвенную часть обычно размещают внизу склона, а заглубление делают в высокой части

Подошвенную часть обычно размещают внизу склона, а заглубление делают в высокой части.

Рекомендуем: Какие существуют СНиПы и нормы на строительство частного дома: от соседей, от забора, границы участка

Отсыпают почвы в насыпи с целью выровнять стройплощадку после обустройства фундамента.

Оптимальны наклоны на юг или восток, а вот уклон на север считается особенно неблагоприятным. Точно разработанный план с привлечением специалистов или своими силами позволит обойтись минимумом затрат и эстетично расположить здание.

Советуем почитать: Все этапы подготовки участка к строительству

Заключение

Правильная планировка обеспечит вас хорошим, теплым и надежным жильем. При строительстве желательно обратиться к специалистам. Посоветуйтесь с ними, уточните все тонкости стройки: это обеспечит вашему дому долговечность, а также избавит от хлопот в будущем. Изменяя трудный рельеф, стоит помнить о том, что иногда такое положение дел может вам сыграть на руку.

Каждая ситуация должна иметь индивидуальный подход к решению поставленной задачи, ведь любая поверхность складывается из разных плоскостей. Это сказывается на разном составе почвы на довольно маленьких участках, наложение разных пластов земли вызывает криволинейность периметра. Все это делает достаточно трудной работу по облагораживанию данного участка. Специалисты при строительстве объектов на таких местностях изучают досконально рельеф поверхности, метеорологические данные региона, узнают глубину залежей грунтовых вод, вероятность проседания почвы под тяжестью постройки и много других ключевых факторов.

Чаще строительство на такой поверхности происходит в зонах отдыха или курортах. Вид из окна строения на высоте не оставит равнодушным никого, однако главным фактором остается благоустройство местности, оснащение его всеми благами цивилизации, без которых сложно представить нашу повседневную жизнь. К недостатку такой местности можно отнести то, что растраты бюджета на благоустройство будут значительно выше, чем для участка с ровной местностью. Поэтому для реализации ваших идей придется раскошелиться на круглую сумму

Положительная сторона вытекает из его недостатка – неровная поверхность создает ощущение экзотики, что не может не привлекать к себе внимание. При правильном подходе к планировке нестандартной поверхности участок с небольшой площадью можно превратить в райский уголок

О тонкостях вертикальной планировки участка смотрите в следующем видео.
