Как установить приточный клапан в стену своими руками: пошаговая инструкция по проведению работ

Свойства систем дополнительной вентиляции

Недостаток свежего воздуха наиболее ощутим для детей, пожилых людей, а также индивидуумов любого возраста с ослабленным здоровьем. Те же, кто пребывает в хорошей физической форме, каких-либо изменений в состоянии здоровья могут и не почувствовать.

Однако, и для них отсутствие качественной вентиляции не останется незамеченным – по оседающему на стеклянных и металлических деталях конденсату, по влажной одежде и по вездесущему неприятному запаху.

Одна проблема тянет за собой другую: в обстановке повышенной влажности махровым цветом распускается плесень и другие грибки, превращающие строительные конструкции в труху и, что гораздо более опасно, отравляющие воздух своими ядовитыми спорами.

Как мы пытаемся исправить ситуацию? Да просто открываем окно или форточку.

И получаем вместе с порцией свежего воздуха облако уличной пыли, шум, а зимой квартира еще и превращается в холодильник на некоторое время.

Режим «проветривание», предусмотренный в металлопластиковых окнах, лишь немного сглаживает температурный перепад – только и всего. Другие недостатки остаются, да и регулировать приток воздуха в этом случае нет никакой возможности.

Нужно, чтобы свежий воздух поступал понемногу и постоянно и при этом мы могли бы полностью контролировать этот процесс. Ну и подогрев, конечно, весьма желателен, а также очистка и шумоизоляция.

Все эти блага можно получить путем установки всего одного простейшего устройства – приточного клапана.

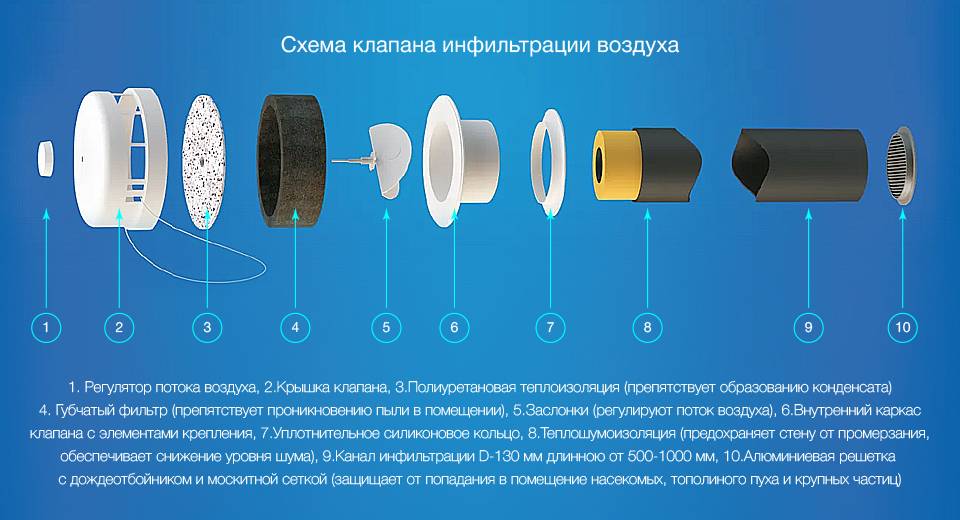

Строение и принцип работы устройства

Каждый клапан подобного типа имеет свое универсальное строение. Работа клапана считается эффективной только в том случае, если он пропускает до 30 кубический метров воздуха за 60 минут. Чтобы это осуществлялось, устройство обязательно должно иметь следующее строение:

• Решетка. Защищает воздуховод снаружи от попадания мелкой грязи и пыли.
• Трубка. Играет роль воздуховода и в основном сделана из такого материала как пластик.
• Вставка с фильтром. Очищает поступающий с улицы воздух, чтобы им можно было дышать.

Кроме стандартного строения могут использоваться и дополнительные элементы при создании приточного клапана. Например, утеплитель. Он помогает защитить оборудование в зимний период, когда на улице наблюдаются очень сильные морозы. Шумоизолятор поможет подавить все шумы, поступающие с улицы – тоже очень хорошее и полезное дополнение. В некоторых моделях можно использовать даже специальный прибор для регулирования влажности.

Могут быть еще включены следующие приборы:

• система рекуперации;
• вентилятор;
• пульт дистанционного управления и т.д.

От количества дополнений зависит и средняя стоимость устройства.

Принцип работы такого устройства очень простой. Воздух попадает в сам клапан и проходит через фильтр, где очищается. Далее идет по шумоизоляционному каналу, немного прогревается до установленной температуры, а уже потом попадает в комнату. Такая функция как нагрев не даст помещению охладиться, в чем, несомненно, больше преимущество, если необходимо проветривать помещение зимой. Главное, чтобы хорошо работала основная вытяжка.

Как сделать выбор, на чём остановиться

При выборе стоит обратить внимание на длину и диаметр трубы, чтобы её первого показателя хватило для установки в толщину ваших стен, а второго измерения было достаточно для доступа нужного количества воздуха. Немалую роль играет наличие регулировки потока воздуха, наличие нескольких ступеней её переключения для создания комфортного движения атмосферных масс в помещение

Особо стоит заметить выходное отверстие клапана, которое должно быть защищено от попадания влаги и решёткой с москитной сеткой от попадания через него насекомых

Немалую роль играет наличие регулировки потока воздуха, наличие нескольких ступеней её переключения для создания комфортного движения атмосферных масс в помещение. Особо стоит заметить выходное отверстие клапана, которое должно быть защищено от попадания влаги и решёткой с москитной сеткой от попадания через него насекомых.

Тип и класс шумоизоляции для удаления уличного шума особенно для зданий, расположенных по красной линии и около проезжей части крупных улиц, трасс и любых других дорог

Наличие тепловой изоляции также важно, без неё будет происходить промерзание основного цилиндра, стены, в комнату будет проникать переохлаждённый воздух, излишняя влага и прочие неприятности

Фильтр занимает не менее важную роль, его способность очищать поступающие воздушные массы от разнообразных загрязнителей повышает качество микроклимата внутри помещения.

Стеновой приточный клапан КИВ 125

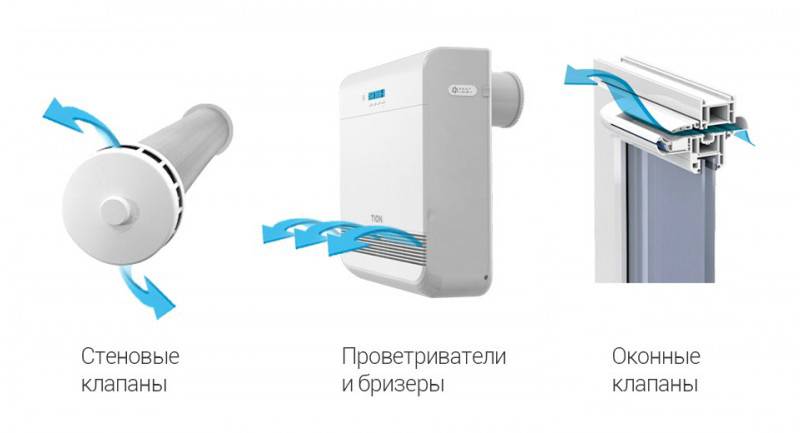

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Установка приточных клапанов на окна

Для установки приточных клапанов используется две технологии: с предварительным сверлением (вырезом) рамы, и без него. Определяют требуемый тип монтажа от конструкции устройства.

Монтаж приточного клапана со сверлением

Предварительно нужно подобрать необходимые инструменты, для монтажа потребуется: электродрель и электролобзик, напильник плоский, сверла с заточкой по металлу (диаметр 5-10 мм), герметик силиконовый, маркер, строительный нож.

Как сделать вырез под приточный клапан с дальнейшей его установкой?

1. Желательно для точной разметки подготовить шаблон контуров, имеющегося клапана. По нему маркером отмечают верхнюю часть створки окна под будущую перфорацию. Причем отметки ставятся с обеих сторон. При этом для более удобной работы лучше снять ее.

Створку окна снять очень просто, нужно выкрутить болт с нижней петли, и вынуть штифт с верхней!

1. В отмеченных точках нужно просверлить отверстия сверлом 5 мм (работать аккуратно, сверля с обеих сторон поочередно!). Потом их нужно развальцевать большим диаметром (10мм).
2. Электролобзиком по контуру вырезаются остатки материала между отверстиями. Все заусеницы нужно убрать напильником. В итоге должна получиться щель с ровными одинаковыми краями.
3. На верхнюю кромку створки нужно установить монтажную планку от клапана. Предварительно соединение обрабатывается герметиком.
4. В этой же кромке створки окна вырезается паз (лобзиком), и шлифуется напильником.
5. С наружной стороны нужно установить воздухозаборник.
6. Становить створку на место.
7. Проконтролировать положение воздухозаборника относительно щели, и смонтировать на монтажную планку впускной клапан.
8. Проверить работоспособность устройства, и выставить настройки.

Более просто сделать монтаж без вырезов в раме. При этом с инструмента понадобится только нож, крестовая отвертка (шуруповерт и бита), маркер и линейка. Технология особенно актуальна на деревянных окнах, где трудно подготовить вырез в раме.

Монтаж делают следующим образом.

1. Оконную створку можно не снимать. Нужно отпереть ее, и снять часть резинового уплотнителя в соответствии с размером клапана в верхней части.
2. Из комплектации устройства в полученный вырез приклеить прокладку.
3. В сам уплотнитель вставляются заглушки.
4. Клапан крепится на подготовленное посадочное место, по схеме сверху вниз, и кронштейнами на улицу.
5. Ввинтить саморезы, через кронштейны.
6. В паз под кронштейнами установить уплотнитель.

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование

Важно правильно выбрать место монтажа и соблюдать алгоритм действий

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

Монтаж предпочтительно осуществлять в несущей стене.
В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана. Наиболее удачными считаются участки:

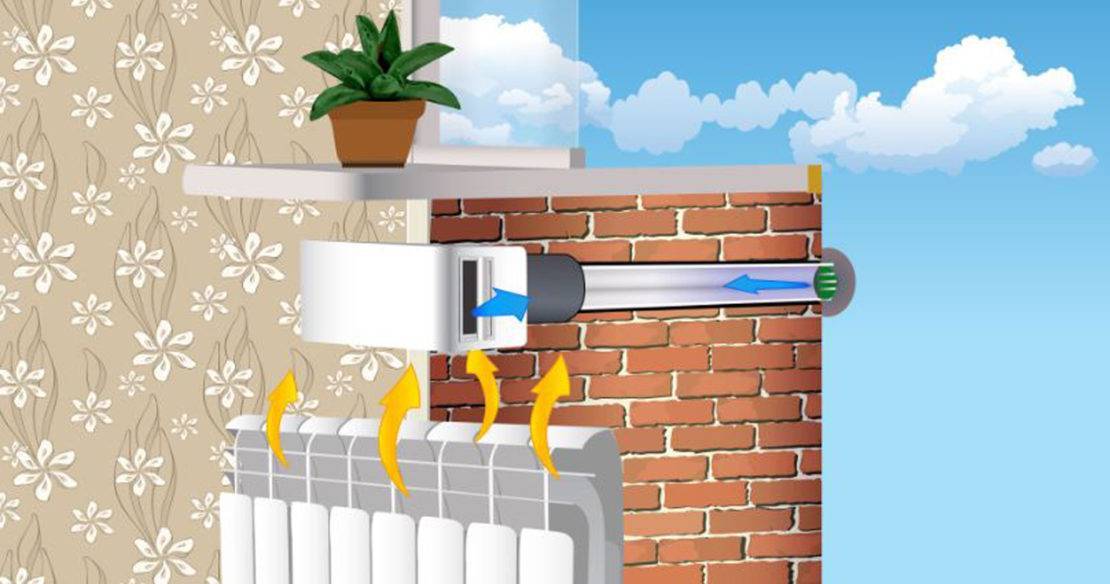

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

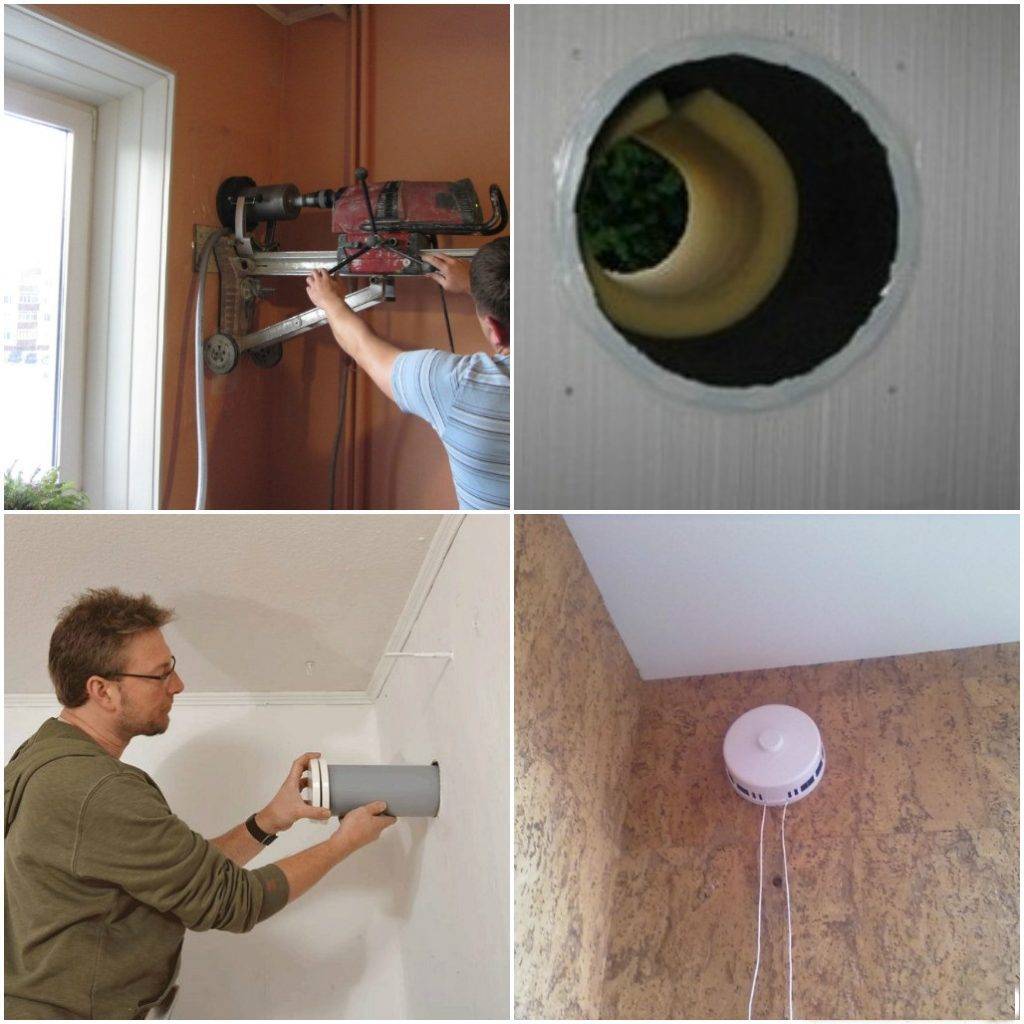

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

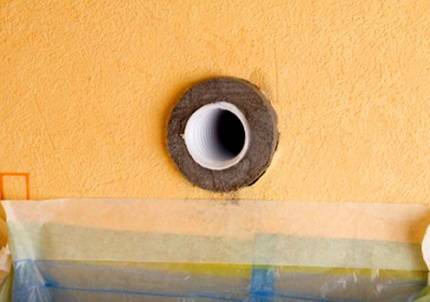

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Сравнение стеновых и оконных приточных устройств

Кроме стеновых, на рынке представлены и оконные приточные устройства. Они разработаны для одинаковых целей и выполняют одни и те же функции, но отличаются техническими характеристиками и особенностями монтажа. Какой приточный клапан лучше оконный или стеновой? Для ответа рассмотрим разницу между ними:

• Монтаж. Для установки проветривателя в окно требуется меньше трудозатрат и нет необходимости применения габаритного оборудования для сверления отверстий.
• Производительность. Продуктивность и оконных и стеновых устройств сравнима между собой. Но с учетом того, что площадь отверстия, которое можно устроить в оконной раме обычно меньше, чем в стене, стеновые агрегаты предпочтительнее для больших помещений.
• Цена. Изделия для окон чаще дешевле стеновых аналогов.
• Возможность подогрева и рекуперации. Не производится оконных устройств с подогревом приточного воздуха или с рекуперацией. Это доступно только для стеновых моделей.

Стеновые клапаны обладают большей продуктивностью, возможностью нагрева воздуха и рекуперации, но существенно дороже в монтаже. Также их установка – довольно грязный процесс, после которого может потребоваться косметический ремонт. Оба устройства выполняют свою функцию, а выбор зависит от особенностей помещения и возможностей владельца.

Видео об одной из моделей приточных клапанов – КПВ 125 (КИВ 125): https://www.youtube.com/watch?v=Q_Jdewn5TjA

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

• в первую очередь все модели отличаются пропускной способностью;
• некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
• клапанные механизмы подбирают по сечению воздуховода;
• для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
• в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
• в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

• под подоконником возле отопительного прибора;
• в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.

Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

Механизм	Использование для вентиляции
Поворотное открывание	Собственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор.
Откидное открывание	Возможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным.
Щелевое проветривание	Этот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха.
Ступенчатое проветривание	Вариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого.

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.

Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.

Приточный стеновой клапан внутри квартиры

На рынке можно найти несколько моделей приточных клапанов:

1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.

Клапан приточной вентиляции для окон пластиковых: принцип действия

1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.

Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.
