Приточная вентиляция в квартире — приточка с и без фильтрации

Как работает приточная вентиляция

Проветриватели для квартиры обеспечивают комплексные решения при подачи воздуха. Устройства обладают следующим функционалом.

Приток воздуха

Оценивается в соответствии с производительностью проветривателя. Показатель определяет, какой объем воздуха устройство способно подать в помещение за час. Минимальные нормы установлены санитарными правилами, соответствуют 30 м3/час  на человека.

Приток воздуха может быть естественным или принудительным, реализованным при помощи вентилятора.

Естественным путем воздух попадает в квартиру благодаря разнице температуры в помещении, на улице. В такой ситуации объем воздуха, поступающий в комнату, зависит от погодных условий, температуры снаружи, этажности дома, исправности общедомовой вытяжки. Проветриватель, подающий воздух естественным путем, не может гарантировать минимальной производительности.  Например, летом, когда температура в доме и на улице одинакова, на первом этаже многоэтажке производительность естественного проветривания будет приближаться к нулю. Плюсом такого решения считается отсутствие затрат на энергопотребление проветривателя, бесшумная работа.

Принудительно поток воздуха создается при работе вентилятора. Он обеспечивает производительность, заявленную в инструкции, независимо от погодных условий. Усилить воздухообмен или снизить интенсивность потока можно, изменяя скорость работы вентилятора. При низкой производительности шум от работы проветриватели будет тише, чем при высокой интенсивности работы. Количество потребляемой энергии также зависит от режима работы приспособления.

Очистка воздуха

Подобная функция реализована не в каждой системе вентиляции. Сами фильтры также отличаются по степени очистки поступающего воздуха, типам загрязнений, которые он способен задержать. Грубые фильтры способны задержать пыль, более тонкие – мелкие частицы. Сегодня самыми эффективными считаются НЕРА фильтры, которые задержат мельчайшие частицы. Угольные приспособления очищают воздух от вредных газов. Идеальным решением станет комплексное использование очищающих элементов.

Защита от шума

В помещении уровень шума не должен превышать 40 дБА. Для сравнения, гул проезжающего автомобиля достигает 100 дБА. Приточная вентиляция обеспечивает доступ свежего воздуха при закрытых окнах, что обеспечивает надежную защиту от шума.

Использование проветривателя с механической подачей воздуха увеличивает уровень шума в квартире за счет работы вентилятора. Однако его ровный гул воспринимается проще, чем многоголосье, раздающееся на улице. Шум от работы устройства не превышает санитарных норм.

Тест работы проветривателя можно посмотреть в видео

Особенности конструкции приточной вентиляции

Разновидности приточной вентиляции

В зависимости от особенностей циркуляции воздуха приточные вентиляционные системы делятся на 2 типа:

1. Предусматривает естественное перемещение воздушных потоков, чаще всего устанавливается в квартирах своими руками. В процессе работы происходит равноценный обмен — с улицы в помещение проникает воздух, обогащённый кислородом, а наружу выходит углекислый газ.
2. Вентиляция с принудительной циркуляцией — всегда оснащена вентилятором, обеспечивающим образование нужного давления. В идеале такой вид вентиляции устанавливается в частных домах, особенно показательно устройство системы в летнюю жару, когда температура на улице выравнивается с температурой в помещении, а, значит, уменьшается всасываемость кислорода внутрь комнат.

Компактные системы

Удешевлённым вариантом вентиляционного приточного устройства считается компактная система, отвечающая за поступление в квартиру небольшого объёма воздушных потоков. Она невелика в размерах, соответственно, монтаж приточной вентиляции не представляет никаких сложностей. Порадует владельцев конструкции и низкая ценовая стоимость приспособления.

Неоценимое достоинство устройства — благодаря аккуратности и ненавязчивости выполнения, оно выгодно вписывается в любую стилистику помещения. Однако не надейтесь на равномерный обмен воздушных потоков в комнатах, чаще всего распределение отработанного и свежего воздуха случайно и носит хаотичный характер. Площадь действия такого устройства также ограничена площадью помещения.

Те, кто уже установил компактную приточную вентиляцию, рекомендуют систему из-за низкого шумового порога и действенных фильтров, справляющихся со своей задачей очистки воздуха. Современные модели дополнительно оснащены компонентами, подогревающими поступающие воздушные потоки, в связи с чем данные образцы стоят несколько дороже других аналогов.

Монтаж может производиться как к стенам, так и к форточке в оконном проёме, потолочным поверхностям. Мощность приспособления позволяет качественно работать в пределах 10–45 квадратных метров.

Полноценные приточные устройства

Эти системы всегда предполагают совмещение линий притока и вытяжки воздуха на улицу. Чтобы отличить их от компактных приспособлений, достаточно оценить их внушительные габариты и немалую стоимость изделия. Большой размер не позволит произвести монтаж приточно-вытяжной вентиляции в обычной квартире многоэтажного дома, но, если дом частный и отличается множеством просторных комнат, выбирайте именно этот способ обеспечения циркуляции воздуха. Внушительная площадь офиса также нуждается именно в такой системе вентилирования.

Преимущества конструкции отмечают её пользователи и распределяют в такой последовательности:

полноценная приточно-вытяжная вентиляция обеспечивает безостановочную циркуляцию воздушных потоков во всех имеющихся помещениях;
заметно улучшает характеристики воздуха, что обусловлено фильтровкой, подогревом и наоборот при надобности охлаждением, увлажнением воздушных потоков

Соответствие определённому уровню увлажнённости особенно важно для аллергиков и маленьких детей, часто страдающих ларингитами.
климат-контроль, работающий от автоматического механизма.. Фиксировать приспособление можно на стене, на полу или развешивать на других прочных конструкциях

Фиксировать приспособление можно на стене, на полу или развешивать на других прочных конструкциях.

Бескональная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

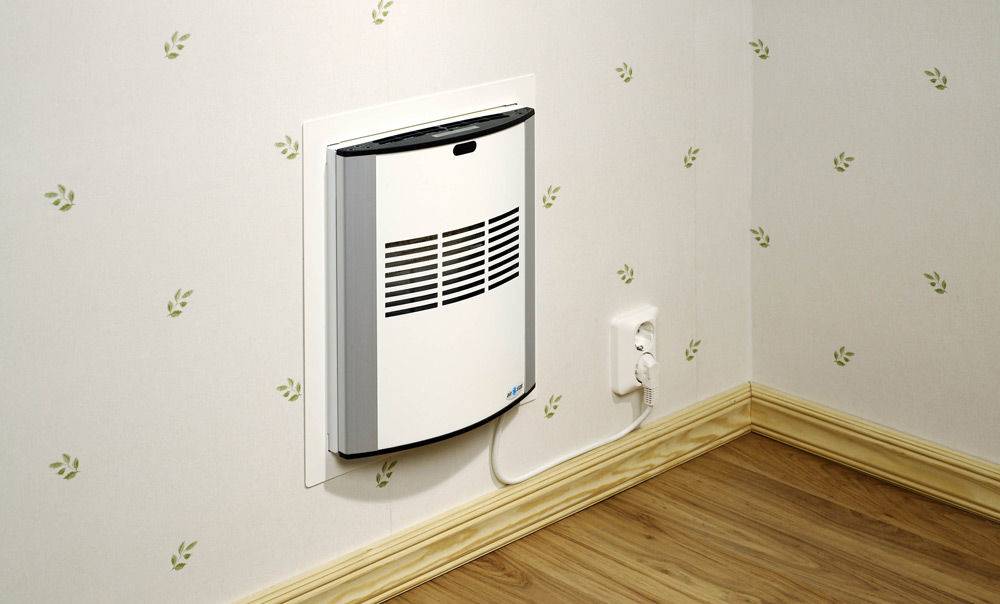

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Принцип работы проветривателя:

Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
Вентилятор отвечает за объем всасываемого воздуха с улицы.
Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли.

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.  В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

• поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
• на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Принцип действия «сплит-системы с подмесом»:

Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
Уличные воздушные потоки смешиваются с комнатным воздухом.
Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Вентиляция кухни

Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:

Строение вентиляции для кухни

1. Подвесные;
2. Встраиваемые;
3. Каминные.

Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.

Что такое приточная вентиляция

Приточная система вентиляции – это система, подающая свежий воздух в дом. Она в разы эффективнее открытой форточки или предусмотренной системы вентилирования.

Так как в первом случае обмен с улицей естественный, а во втором свежему воздуху тяжелее попасть в помещение.

Модели бывают с разной структурой, рассмотрим некоторые важные составляющие приточной вентиляции.

Что такое бризер

Бризер – небольшая установка, фильтрующая и нагревающая воздух. Он является одним из самых выгодных способов фильтрации помещения.

Чаще всего такое устройство используется для больших домов, но он вполне подойдет и для квартиры.

Такой аппарат притягивает воздух, а за его выталкивание должны быть ответственны обычные вентиляционные каналы.

Вентилятор

Этот элемент помогает затягивать воздух внутрь, является частью принудительной системы вентиляции в квартире или частном доме.

Благодаря его мощности помещение может хорошо вентилироваться, но система должна работать комплексно.

Один слабый вентилятор по силе затягивания воздуха равен открытой форточке, но без дополнительных комплектующих мы получаем полное отсутствие фильтрации, риск забивания каналов и многое другое. Поэтому нужно, как минимум, использовать фильтры.

Фильтры

Используются в системе приточной вентиляции для квартиры с фильтрацией.

Фильтры нужны для защиты от мелких частиц, особенно полезны для аллергиков. Они могут избавить помещение от пыли, пуха и прочих загрязнений.

Модели бывают разные – дешевые защищают помещение от попадания насекомых. Варианты подороже обладают полноценной системой фильтрации и способны остановить даже мельчайшие пылинки.

Нагревательный элемент

Используется в системе приточной вентиляции с подогревом воздуха. Элемент помогает воздуху нагреться перед тем, как попасть в помещение. Особенно полезен в местах с холодным климатом. Благодаря ему температура воздуха останется на комфортном уровне.

Выделяют электрические и водяные нагревательные системы.

Первые дешевле и больше подходят для использования в маленьких квартирках. Вторые дороже, но их устанавливают в вентиляционной системе больших помещений.

Рекуператор

Позволяет сэкономить на подогреве комнаты. Он нагревает холодный воздух за счет теплого.

Рекуператоры относятся к системам приточной вентиляции с подогревом воздуха.

Система шумопоглощения

Систему шумоподавления не стоит недооценивать. Работающие вентиляторы, не говоря уже о других элементах системы, могут доставлять много шума, тем самым принося дискомфорт жильцам.

А благодаря системе шумоподавления от системы вентиляции практически не исходит неприятных звуков. Воздуховоды

Под воздуховодом подразумеваются трубы, через которые воздушные массы попадают в комнату.

Система автоматического контроля

Необходима для автоматической регуляции принудительной системе вентиляции в квартире.

Сюда входит и контроль скорости лопастей вентилятора, и работа с фильтрами загрязнения воздуха, и даже слежение за уровнем температуры. Такие системы бывают трех типов:

1. Автоматические. Весь процесс происходит без участия пользователя.
2. Ручные. Все нужно регулировать самостоятельно.
3. Гибридные. Совмещают в себе два первых метода.

Вся система контроля состоит из нескольких датчиков температуры, котроллеров, следящих за уровнем загрязнения и регуляторов скорости лопастей вентилятора.

Как выбрать приточную вентиляцию

Для выбора подходящей системы необходимо учитывать следующие параметры:

1. Количество людей, находящихся в помещении. Нормативы поступления свежего воздуха обычно указывают в расчёте на одного человека. Вентиляционная система должна иметь такую мощность, которая обеспечит поступление достаточного объёма воздуха для присутствующих.
2. Нужно учитывать качество наружного воздуха. Если он очень загрязнён то должен обеспечиваться высокий уровень очистки. С другой стороны, если человек живёт в местности с чистым воздухом, то качество фильтра не имеет решающего значения.
3. Важную роль играет площадь помещения. Чем она больше, тем мощнее должна быть операционная система.

Если речь идёт о проветривании небольшой комнаты, то достаточно использовать приточный клапан. Для большой гостиной нужно приобретать мощный бризер. Если необходимо приобрести систему для торгового центра, то здесь потребуется покупка комплексной системы.

Как установить приточную вентиляцию

Необходимые составляющие наборной приточки

Любая схема приточки, будь то компактное изделие или полноценное устройство, предполагает установку фильтра, вентилятора и отсечного корпуса. Также вооружитесь датчиком и корректором температурного режима, воздуховодами, датчиком для регулировки давления, хомутами.

Чтобы устойчиво закрепить приточную вентиляцию в квартире, необходимо сделать стальной корпус-раму, фиксирующуюся к настенной конструкции при помощи винтов собственными руками. Облегчить процесс монтажа можно, установив смешанную или комбинированную вентиляционную систему, которая обеспечит одновременный приток воздушных потоков в помещение и выход отработанного воздуха через естественные углубления для вытяжки.

Если же вы проживаете в частном доме, обратитесь к монтажу полноценной приточной системы.

Вентиляционная приточка с рециркуляцией воздуха

Такая модель приточной вентиляции всегда оснащена подогревом, поэтому запрещено устанавливать её в загородных коттеджах и на дачах, где находятся источники взрывоопасного газа.

Система с подогревом воздуха не обходится без образования на начальном этапе отверстия в настенной плоскости, выше или ниже оконного проёма, или на месте форточки. Величина углубления должна превышать размеры воздуховода. Чтобы в дальнейшем утепление и шумоизоляция не имели трудностей, лучше разместить воздуховоды ориентируясь на горизонтальную прямую, переходящую от основного помещения в прилегающие.

Приблизительная схема монтажа выглядит следующим образом:

1. Зафиксируйте перед воздуховодом клапан, который сработает при вхождении воздуха в помещение со стороны улицы посредством вентилятора.
2. Закрепите клапан ручного контроля, в случае если понадобится принудительно перекрыть приток воздушных потоков.
3. Поместите на своё место фильтр, отвечающий за основную очистку.
4. Разместите вентилятор и датчик, определяющий уровень давления воздуха, затем угольный фильтр и фильтр, предназначенный для глубокой очистки потоков.
5. На завершающем этапе подсоедините подогревающий элемент.

Когда конструкция находится уже в собранном виде, провода следует уложить в специальный каркас.

Приточная вентиляция с подогревом: устройства и особенности

В большинстве регионов России зимой температура опускается до -20°С и ниже. В таких климатических условиях «приточка» должна быть оборудована блоком подогрева. В большинстве устройств такого типа она представляет собой электрический калорифер с регулировкой температуры нагревания.

Приточная вентиляция с подогревом в квартиру с мощностью 0,1-1 кВт способна обеспечить комфортный микроклимат даже в самые сильные морозы. С помощью подогрева можно как слегка подогревать холодный воздух и не тратить много на электроэнергию, так и прогревать воздух до комфортной теплой температуры.

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Данные системы – отличный выбор для небольших квартир и комнат

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

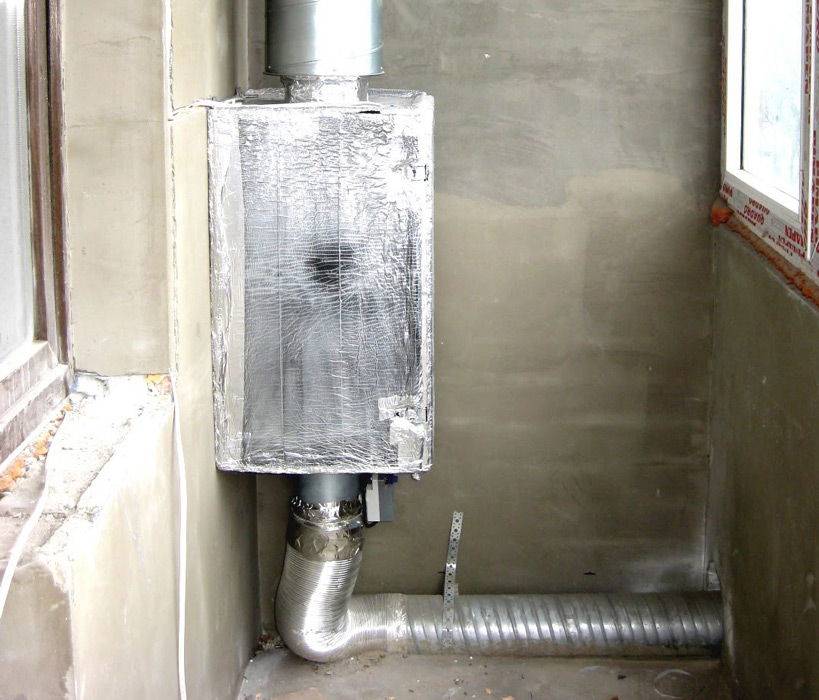

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

• Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
• Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
• Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
• Контроль температуры позволяет сделать пребывание в комнате комфортным.
• С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
• Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию

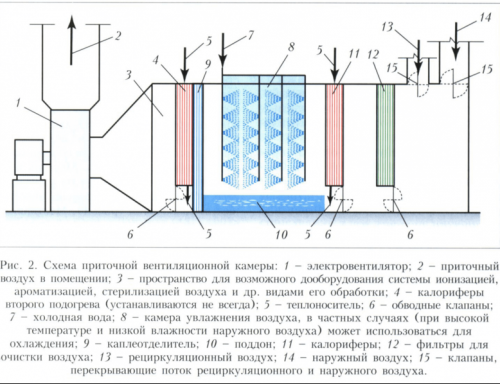

Устройство вентиляционной установки

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ

Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава

Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума

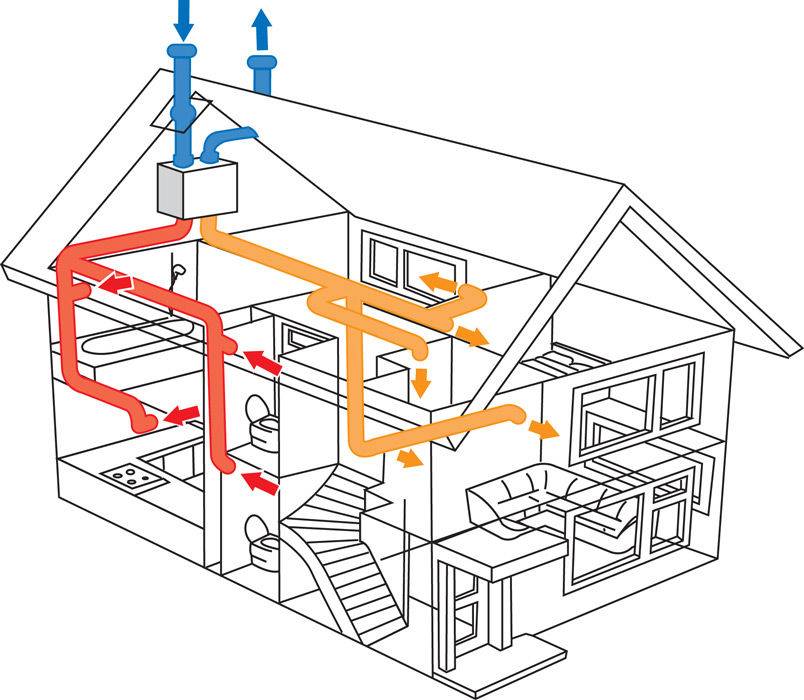

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

• мероприятия, повышающие поступление воздуха без нагнетающих устройств;
• использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком. «Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Монтаж стенового агрегата сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

Особенности канальных приточных систем:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная шумоизоляция;
• дороговизна комплектующих элементов;
• сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

Устройство приточной вентиляции с подогревом

Вентиляция с подогревом приточного воздуха может состоять из различных конструктивных элементов, но самая простая схема устройства для воздушной циркуляции включает в себя компоненты, которые мы рассмотрим ниже.

• Приточный вентилятор – используется для нагнетания воздуха в помещения. В зависимости от модели, может использоваться один или несколько вентиляторов.
• Нагревательный элемент – поднимает температуру входящего воздуха, в зависимости от схемы может работать за счет электроэнергии или использовать водяные трубы. Представляет из себя радиатор и характеризуется высокой степенью теплоотдачи.
• Фильтр – осуществляет фильтрацию притока воздуха, не дает проникнуть в квартиру с воздушным потоком частицам пыли, грязи и другому мелкому мусору. Приточная вентиляция в квартире с фильтрацией придется по вкусу людям, страдающим от аллергии. В некоторых моделях может быть установлено специальное оборудование для фильтрации, подразумевающее ультрафиолетовую или химическую очистку воздуха, а также его увлажнение.

При любой схеме вентиляционного оборудования принцип работы системы остается неизменным. Воздушные массы в вентиляционную систему нагнетаются при помощи электродвигателя, который оснащен вентилятором.

После этого воздух проходит через теплообменник, то есть водяную или электрическую систему нагрева. Затем через специальный клапан нагретый воздух выходит напрямую в помещение или же распределяется по системе каналов.

Принцип работы вентиляции с подогревом
