Устройство картриджа лазерного принтера: принцип лазерной печати.

Драйверы без диска

Как пользоваться принтером? Если диск с драйверами отсутствует, это не значит, что все потеряно.

Инструкция по инициализации подходящего ПО будет иметь приблизительно следующий вид:

1. Открыть браузер.
2. Зайти на официальную страницу производителя принтера.
3. Выбрать раздел «Драйверы» или «Программное обеспечение».
4. Указать используемую модель устройства и ОС.
5. Дождаться завершения загрузки мастера установки.
6. Запустить загруженный exe-файл.
7. Следовать указаниям мастера инициализации.

Дело сделано. Уже через несколько минут драйверы будут установлены на компьютер. После этого произойдет обнаружение принтера операционной системой. Теперь можно производить распечатку документов и файлов.

Важно: после установки драйверов система предложит распечатать первый пробный лист. Желательно не отказываться от этой операции

История возникновения лазерной печатной техники

Первый прототип лазерного принтера был изобретен 1938 году Честером Карлсоном, который на момент его изобретения учился на юридическом факультете и работал юристом в патентном бюро США. Первые отпечатанные при помощи статического электричества листы были получены в его домашней лаборатории. Сначала он пытался продать свою разработку IBM. Но те отказались покупать изобретение. Только в 1946 году его научной разработкой заинтересовалась частная компания Xerox. А в 1949 году на рынке впервые появились принтеры, которые используют для печати сухие чернила.

Первые модели были очень громоздкими и требовали определенного уровня подготовки от операторов. Через десять лет после первого выпуска промышленной модели появились более компактные и удобные аппараты. Модель носила название Xerox 914. Она печатала со скоростью 7 листов в минуту, что на тот момент считалось очень высоким показателем. При этом качество изображение было значительно выше, чем у популярных тогда матричных принтеров.

Первый лазерный принтер появился в 1969 году все у той же Xerox. В 1978 году одному из сотрудников компании, Гэри Старкуезеру, удалось изобрести лазер и установить его в аппарат. Это было первое устройство лазерного принтера. Однако первая модель получилась слишком дорогой. Цена аппарата составляла около 350 000 долларов.

Такая разница возникла потому, что разные компании использовали собственные разработки, которые считались секретом фирмы. Тогда было мало известно, что такое представляет собой лазерный принтер, как он устроен, но были известны принципы, по которым он должен работать. При выборе тонера для заполнения картриджа это надо учитывать!

Так как спрос на лазерные принтеры в начале 80-х годов вырос, то появились другие компании, которые хотели заработать на этом рынке. Первая доступная модель аппарата была выпущена компанией Cannon. Xerox со временем утратили свои позиции и ушла с рынка. Сегодня в магазинах оргтехники можно увидеть лазерные принтеры самых разных брендов. Появились различные модели, но устройство и принцип работы лазерного принтера остался прежний.

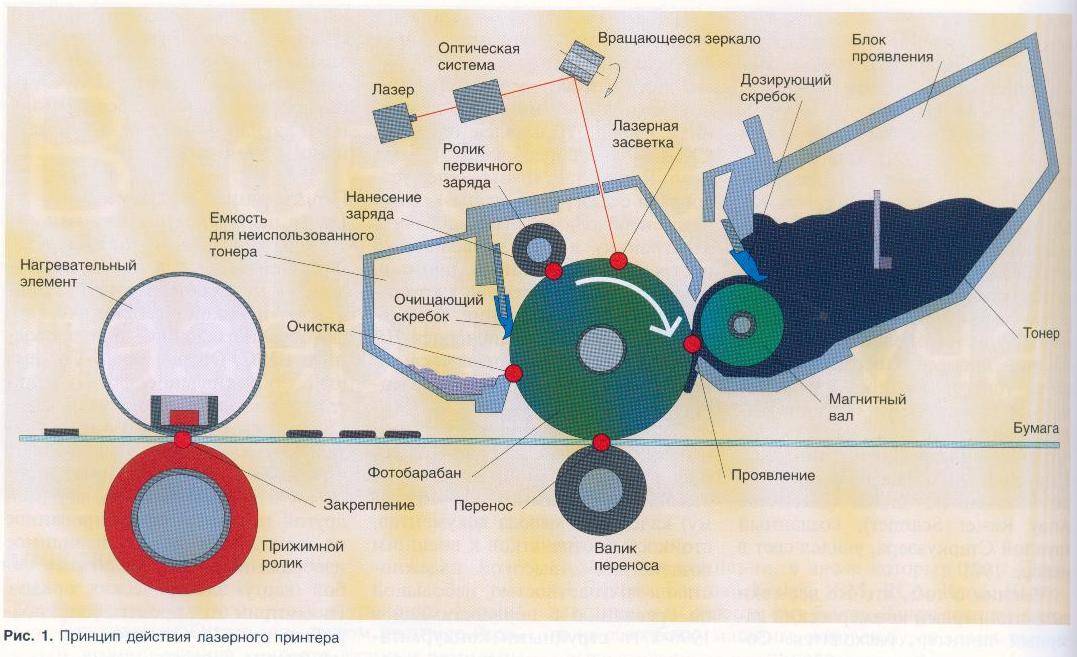

После отправки документа на печать, в картридже лазерного принтера происходят следующие процессы:

1. Зарядка барабана. Вал первичного заряда (PCR) равномерно передает на поверхность вращающегося барабана отрицательный заряд.
 2. Экспонирование. Отрицательно заряженная поверхность барабана экспонируется лазерным лучом только в тех местах, на которые будет нанесен тонер. Под действием света фоточувствительная поверхность барабана частично теряет отрицательный заряд. Таким образом, лазер экспонирует на барабан скрытое изображение в виде точек с ослабленным отрицательным зарядом.
 3. Нанесение тонера. Скрытое изображение на барабане при помощи тонера превращается в видимое изображение, которое будет перенесено на бумагу. Тонер, находящийся около магнитного вала, притягивается к его поверхности под действием поля постоянного магнита, из которого изготовлена сердцевина вала. При вращении магнитного вала тонер проходит сквозь узкую щель, образованную «доктором» и валом. В результате он приобретает отрицательный заряд и прилипает к тем участкам барабана, которые были экспонированы. «Доктор» обеспечивает равномерность нанесения тонера на магнитный вал.
 4. Перенос тонера на бумагу. Продолжая вращаться, барабан с проявленным изображением соприкасается с бумагой. С обратной стороны бумага прижимается к валу Transfer Roller, несущему положительный заряд. В результате отрицательно заряженные частицы тонера притягиваются к бумаге, на которой получается изображение, «насыпанное» тонером.
 5. Закрепление изображения. Лист бумаги с незакрепленным изображением перемещается к механизму закрепления, представляющему собой два соприкасающихся вала, между которыми протягивается бумага. Верхний вал нагрет, и при соприкосновении с ним частицы тонера расплавляются и закрепляются на бумаге.
 6. Очистка барабана. Некоторое количество тонера не переносится на бумагу и остается на барабане, поэтому его необходимо очистить. Весь тонер, оставшийся на барабане, счищается вайпером в бункер для отработанного тонера. При этом Recovery Blade закрывает область между барабаном и бункером, не позволяя тонеру просыпаться на бумагу.
 7. «Стирание» изображения. С поверхности барабана «стирается» скрытое изображение, нанесенное лазерным лучом. При помощи вала первичного заряда поверхность фотобарабана равномерно «покрывается» отрицательным зарядом, который восстанавливается в тех местах, где он был частично снят под действием света.

Как видим процесс довольно сложный. Для более полного понимания процесса печати предлагаю упрощенную версию всего выше сказанного.

Принцип печати.  С помощью зарядного провода на поверхность светочувствительного барабана равномерно наносится статический заряд. Полупроводниковый лазер низкой мощности генерирует узкий направленный луч, который, отражаясь от вращающегося шестигранного зеркала, пробегает вдоль поверхности барабана. При освещении лучом лазера управляемого специальным контроллером, поверхность барабана разряжается в точках соответствующих строке изображения, формируя ее невидимый образ на поверхности барабана. Когда луч лазера попадает на предварительно заряженный барабан, заряд «стекает» с освещённой поверхности. Таким образом, освещаемые и не освещаемые лазером участки барабана имеют разный заряд. Формируется на поверхности барабана скрытое невидимое человеку изображение. Затем происходит проявление изображения, т. е. превращение скрытого электронного изображения в видимое. Заряженные частицы тонера притягиваются только к тем местам барабана, которые имеют противоположный заряд по отношению к тонеру. Валиком подаётся бумага, проходит через блок термического закрепления тонера (fuser) , где тонер под воздействием температуры и давления плавится на поверхности бумаги (т. е. делается оттиск порошка с барабана на бумагу).

Остатки порошка скапливаются в отстойнике — устройстве очистки лазерного принтера.

Когда изображение с поверхности барабана переносится на бумагу, не все частички тонера прилипают  к бумаге, и небольшое количество тонера остаётся на барабане. Прежде чем барабан будет заряжен для печати следующей страницы, специальный чистящий узел удаляет остатки тонера с поверхности барабана, чтобы не испачкать им следующую страницу.

Какие виды бывают и как выглядят

По конструкции

Принт-картридж

По сути, это и есть обычный картридж, который не может быть разделен на отдельные элементы. Он совмещает в себе тубу с красителем и фотоэлемент для переноса изображения на бумагу. Такой вариант зачастую используется в обычных бюджетных офисных или домашних моделях лазерных устройств.

Драм

Это часть, в которую входит фотобарабан и средства для его автоматического «обслуживания» непосредственно в принтере. К таким относят лезвия распределения тонера и очистки, магнитный вал и бункер отходов. Все зависит от конкретной модели принтера.

Тонер-туба

Это пластиковый контейнер черного цвета, в большинстве случаев, с красителем внутри (специальным тонером). Туба также может комплектоваться дополнительным отдельным резервуаром для сбора неиспользованного порошка при печати.

Драм и тонер картриджи Более подробная информация в отдельном материале.

Струйные со встроенной печатающей головкой

Картридж струйного принтера по размерам намного меньше лазерного. А по форме напоминает небольшую прямоугольную коробку. Чаще всего цвет пластика черный или прозрачный. На лицевой стороне присутствует наклейка с маркировкой и указанием типа и номера изделия. А также она служит защитой для заправочных отверстий. С другой стороны встроена печатающая головка. Пользователю будут видны только сопла и дюзы, запачканные краской.

Без ПГ

Струйная чернильница без головки почти идентична. Единственное отличие — это отсутствие сопел непосредственно на корпусе и немного другая форма корпуса. В таких моделях принтеров картридж используется только для хранения красок. Процесс нанесения краски на листы бумаги производится отдельно установленной ПГ.

По функциональности

Оригинальные

Как правило, такие картриджи уже идут в комплекте с принтером при его покупке. А также именно их применение требуют компании производители печатающей техники. Цены на такого типа «расходники» высокие, но качество печати гарантировано на высоком уровне. Нередко стоимость картриджа может равняться четверти, половины или даже полной цены принтера.

Совместимые

Аналогичен по всем характеристикам с оригинальным, но изготовлен сторонним производителем. За счет чего цена ниже. В большинстве случаев ничем не отличается по качеству, а также может быть неограниченное число раз перезаправлен. К тому же поддается ремонту в виде замены основных расходных частей (лезвий, валов).

Стартовые

Еще их называют «демокартридж». Таким вариантом расходных материалов комплектуют новую технику. Картридж заправляется наполовину или даже меньше и предназначен только для проверки работоспособности устройства и демонстрации качества печати. Хватит их на непродолжительное время использования. После следует заправить новой порцией красителя или купить другой картридж. Не все тестовые могут быть перезаправлены.

Восстановленные и заправленные

Такой вариант картриджей значительно дешевле оригинальных. В большинстве случаев это они и есть, но в восстановленном (заменены некоторые детали, к примеру, фото или резиновый вал, лезвие очистки) и произведено повторное наполнение порошком. Выполнить заправку можно в любом сервисном центре по ремонту и обслуживанию офисной техники или даже самостоятельно по нашей инструкции. Это позволит сэкономить на печати.

Чипованные

Некоторые модели картриджей определенных производителей специально оснащаются чипами, которые блокируют печать, даже если пополнить запас чернил в нем. Его работа устроена таким образом, чтобы сделать повторную заправку более проблемной или вовсе невозможной. Выходом из ситуации будет замена чипа или обнуление его показателей специальными программами.

Подделки

Вариант по очень низкой цене, который является некачественной копией нужного картриджа. Стоит воздержаться от их использования, так как те могут даже навредить или вывести из строя печатающее устройство. Это влечет за собой ремонт, если тот вовсе будет возможен. Поддельные чернильницы и тонеры чаще маскируют именно под совместимые картриджи.

Схема и принцип действия

Заряд фотобарабана

Фотоцилиндр лазерного картриджа покрыт специальным чувствительным слоем зеленого или синего цвета. Реже, но бывают и другие оттенки. В зависимости от производителя лазерного принтера, заряд, переданный на вал, может быть положительного и отрицательного заряда. Сам же процесс может быть осуществлен двумя способами.

1. Используется специальная вольфрамовая нить (коротрон) с покрытием углеродными, а также золотыми или платиновыми частицами. Для заряда фотобарабана создается магнитное поле за счет высокого напряжения, подаваемого на нить. Основным минусом этого элемента является постоянное загрязнение, что приводит к ухудшению отображения рисунка или текста уже на бумаге.
2. Ролик заряда более качественно (не оставляет загрязнения на бумаге со временем) выполняет работу чем коротрон. Он выполняет ту же функцию. Визуально выглядит как металлический вал, покрытый проводящим электричество веществом. В основном это специальная резина или поролон. Передача заряда происходит во время прикасания с фотовалом. Ресурс ролика гораздо меньше, чем у коротрона.

Что такое фотобарабан в принтере? Подробная информация об этой детали картриджа.

Создание изображения

На этом этапе на поверхности фотовала формируется невидимое изображение, которое соответствует тому, что Вы видите на экране монитора своего компьютера или ноутбука. Этот процесс называется экспонированием. Рисунок занимает поверхность с отрицательным или положительным зарядом. Работу по смене заряда производит лазерный луч, который сначала попадает на зеркало, а потом на линзу.

Одна строчка рисунка формируется включением или выключением лазера. Потом барабан проворачивается и наносится новая часть картинки. Все происходит за считаные доли секунды. Лишний тонер собирается ракелем и попадает в бункер отходов.

Проявка

Основной частью этого процесса является магнитный вал в виде металлической трубки с магнитным сердечником внутри. Деталь плотно прилегает к фотоцилиндру и бункеру с тонером. Во время работы он крутится, а за счет наличия магнита внутри, притягивает на свою поверхность краситель. Одновременно наносит тонер на поверхность фотоэлемента. В местах, где заряд тонера отличается от такой же характеристики вала, чернила «прилипают».

Перенос на бумагу

В этой части процесса применяется ролик переноса. Металлическая основа позволяет изменять его заряд, а тем самым передавать его листам бумаги. Аналогично как с магнитным валом, происходит «передача» порошка с фотовала уже на бумагу. Статическое напряжение позволяет удерживать порошок на поверхности, но вне принтера он попросту будет рассыпаться по листу.

Закрепление

Чтобы тонер на поверхности был надежно закреплен, его, в прямом смысле слова, запекают в бумагу. Этому способствует свойство тонера расплавляться под воздействием высокой температуры, которая создается печкой внутри лазерного принтера. А также в процессе участвуют два вала. На верхнем расположен нагревательный элемент, а нижний производит вдавливанием бумаги для надежной фиксации. Термопленка, которая участвует в процессе, нагревается до температуры около 200 градусов. Схематически все выглядит так.

Процесс рождения оттиска

Появление изображения или текста на бумаге будет состоять из таких последовательных этапов:

• заряд барабана;
• экспонирование;
• проявка;
• перенос;
• закрепление.

Заряд барабана

Как работает фотозаряд? Он формируется на фотобарабане (где, как уже понятно, зарождается и само будущее изображение). Для начала происходит снабжение зарядом, который может быть как отрицательным, так и положительным. Происходит это одним из следующих способов.

1. Используется коронатор, то есть вольфрамовая нить с покрытием из углеродных, золотых и платиновых включений. Когда в дело вступает высокое напряжение, между этой нитью каркасом проносится разряд, который, соответственно, создаст электрическое поле, передающее заряд на фотобарабан.
2. Однако использование нити приводило со временем к проблемам с загрязнением и ухудшением качества распечатанного материала. Гораздо лучше действует ролик заряда с аналогичными функциями. Сам он похож на металлический вал, который покрыт токопроводящей резиной или поролоном. Идет соприкосновение с фотоцилиндром – в этот момент ролик и передает заряд. Напряжение здесь значительно ниже, но и детали изнашиваются гораздо быстрее.

Экспонирование

Это и есть работа освещения, в результате чего часть фотоцилиндра становится токопроводящей и пропускает заряд через металлическое основание в барабане. А участок, подвергшийся экспонированию, становится незаряженным (или приобретает слабый заряд).  На этом этапе формируется еще невидимое изображение.

Технически это осуществляется так.

1. Лазерный луч падает на поверхность зеркала и отражается на линзу, которая распределит его в необходимое место на барабане.
2. Так система линз и зеркал формирует строчку вдоль фотоцилиндра – лазер то включается, то выключается, заряд то остается нетронутым, то снимается.
3. Строка закончилась? Фотобарабан повернется, и экспонирование продолжится снова.

Проявка

В этом процессе большое значение имеет магнитный вал из картриджа, похожий на трубку из металла, внутри которой находится магнитный сердечник. Часть поверхности вала помещена в заправочный тонер бункера. Магнит притягивает к валу порошок, и он выносится наружу.

Важно регулировать равномерность распределения слоя порошка – для этого существует специальное дозирующее лезвие. Оно пропускает лишь тонкий слой тонера, отбрасывая остальное назад. Если лезвие установлено неправильно, на бумаге могут появиться черные полосы

Если лезвие установлено неправильно, на бумаге могут появиться черные полосы.

После этого тонер продвигается на участок между магнитным валом и фотоцилиндром – здесь он притянется к проэкспонированным участкам, а от заряженных оттолкнется. Так изображение становится уже более видимым.

Перенос

Чтобы изображение появилось уже на бумаге, в дело вступает ролик переноса, в металлическую сердцевину которого притягивается положительный заряд – он переносится на бумагу благодаря специальному прорезиненному покрытию.

Итак, частички отрываются от барабана и начинают перемещаться на страницу. Но удерживаются они здесь пока только из-за статического напряжения. Образно говоря, тонер просто насыпается там, где нужно.

Вместе с тонером могут попасть пыль и ворсинки бумаги, но они снимаются вайпером (специальной пластиной) и отправляются прямиком в отсек отходов на бункере. После полного круга барабана процесс повторяется.

Закрепление изображения

Для этого используется свойство тонера расплавляться при высоких температурах.  Конструктивно это в этом оказывают помощь два следующих вала:

• в верхнем расположен нагревательный элемент;
• в нижнем в бумагу вдавливается расплавленный тонер.

Иногда подобная «печка» представляет собой термопленку – специальный гибкий и термостойкий материал с нагревательной составляющей и прижимным роликом. Её нагрев контролируется датчиком. Как раз в момент прохода между пленкой и прижимной частью бумага и разогревается до 200 градусов, что позволяет ей легко впитать в себя ставшим жидким тонер.

Дальнейшее остывание идет естественным образом – в лазерных принтерах обычно не требуется установка дополнительной охлаждающей системы. Однако здесь еще раз проходит специальный очиститель – обычно его роль исполняет фетровый вал.

Какую технологию печати выбрать

Технология печати определяет не только качество, но и скорость печати. К наиболее популярным устройствам относятся модели струйных, лазерных и сублимационных принтеров. Они отличаются друг от друга техникой создания отпечатков.

Как работает струйный принтер

Печать осуществляется путем нанесения на бумагу или другой носитель микроскопических капель чернил. Они выпускаются они из сопел печатающей головки, которая перемещается по горизонтали и создает изображение строка за строкой.

Большинство струйных принтеров использует модель CMYK (4 цвета чернил – черный, пурпурный, желтый и синий). Такой состав позволяет принтеру максимально точно передавать цвета изображения. На рынке имеются модели, использующие дополнительные цвета. Стоимость их эксплуатации выше, но они гарантируют лучшее качество печати.

Как работает лазерный принтер

Принцип работы лазерного принтера напоминает работу копировального устройства. Для печати используется тонер в консистенции порошка. Его частицы наносится на печатающий элемент, а затем на бумагу.

В отличие от струйных принтеров, лазерная печать создает изображение блоками, а не построчно.

Различают 2 вида лазерных принтеров:

• цветные – используются четыре различных тонера CMYK
• монохромные – используется один тонер, а документы печатаются только в черно-белом

Как работает сублимационный принтер

Сублимационный принтер предназначен для печати фотографий высокого качества. Для печати используется специальный цветной картридж и специальный типа фотобумаги.

Процесс печати заключается в нагревании ленты с красителем, который затем оседает на бумаге. Каждый цвет наносится отдельно, что гарантирует фотографическое качество и высокую стойкость печати. В завершении изображение покрывается бесцветным слоем, который защищает от вредного воздействия УФ-лучей и влаги.

Расходы на эксплуатацию струйных принтеров

В случае струйных принтеров действует правило: чем дешевле принтер, тем выше эксплуатационные расходы.

Струйные принтеры используют два разных типа контейнеров с чернилами. В первом чернила находится в двух картриджах – черном и трёхцветном. Во втором каждый цвет размещается в отдельном картридже.

Самые дешевые модели используют первое решение. Когда заканчивается один цвет, требуется замена всего картриджа. Принтеры, которые имеют отдельные контейнеры с чернилами позволяют экономить на замене чернил.

В области струйной печати альтернативным решением является СНПЧ – система непрерывной подачи чернил. Устройство, которое с помощью силиконовых трубок подает чернила из внешних резервуаров непосредственно к печатающей головке. СНПЧ – это гарантия низких затрат на эксплуатацию, сохраняя при этом высокое качество печати.

Затраты на эксплуатацию лазерных принтеров

Картриджа с тонером в лазерных принтерах хватит на гораздо большее количество отпечатков. Стоимость его эксплуатации зависит от способа установки модуля с расходными материалами.

Доступны модели с раздельным блоком фотобарабана и тонера, а также устройства, которые предлагают интегрированное решение.

Первый вариант будет более экономически эффективным в случае интенсивной эксплуатации. В свою очередь, второе решение больше подходит для домашней печати.

Расходы на эксплуатацию сублимационных принтеров

Стоимость эксплуатации сублимационных принтеров зависит, в первую очередь, от цены бумаги и красящих лент. Доступны готовые пакеты, рассчитанные на определенное количество отпечатков. Они содержат всё, что нужно для печати высшего качества. Вам не нужно отдельно устанавливать бумагу.

Вы можете проанализировать цены наборов с повышенной эффективностью, которые позволят выводить на печать большее количества фотографий.

Конструктивные элементы лазерного принтера

Вне зависимости от модели любой лазерный печатный аппарат имеет модульную конструкцию из следующих частей:

• модуль лазерного сканирования (печатная плата);
• блок формирования изображения (картридж);
• блок подачи бумаги;
• термоузел.

Печатная плата представляет собой защищенный крышкой модуль, состоящий из следующих элементов: полупроводникового лазера с линзой, фокусирующей луч, вращающегося при помощи мотора зеркала, группы направляющих лазерный луч линз, а также зеркала.

Особенность конструкции картриджа

Конструкция картриджа для лазерного принтера представляет собой отдельный сменный корпус с находящимися внутри элементами, предназначение которых «для чайников» не слишком понятно. В их числе:

• фоточувствительный барабан;
• зарядный ролик;
• ракель для очистки фотослоя от остатков красящих частиц;
• резервуар с тонером;
• магнитный вал с сердечником;
• дозировщик красящего порошка, так называемый «Доктор»;
• пломба (снимается при установке в принтер).

В отличие от матричных и струйных моделей принтеров, у которых символы, передаваемые процессором на печатную головку, воспроизводятся на бумаге посредством красящей ленты или капель краски, процесс печати в лазерном аппарате многошаговый. Так, сначала происходит предварительный заряд фотобарабана, затем зкспонирование скрытого изображения лазером, далее перенос оттиска на бумагу с последующей его тепловой обработкой.

Основные расходные материалы

Основным расходным материалом лазерного печатного оборудования является картридж. После того, как важный узел выработал свой ресурс, у пользователя есть три варианта обслуживания.

1. Купить новый оригинальный экземпляр на замену, что довольно дорого.
2. Приобрести совместимый печатный узел от стороннего производителя. Это приемлемый эконом — вариант.
3. Воспользоваться услугами сервисной фирмы, специализирующейся на ремонте и обслуживании оргтехники, в перечне услуг которой есть восстановление/дозаправка картриджей. Это супер-эконом вариант. Но после 3-4 заправок изнашивается фотобарабан, и придется пользоваться 1 или 2 вариантом.

Абсорбционная губка

Губка, находящаяся внутри емкости картриджа представляет собой поглощающий материал, функция которого заключается в удержании красящего вещества. Обычно в качестве материала такого типа используется губка с микропористой структурой.

Таким образом, устройство струйного картриджа является не особо сложным и количество элементов, из которых он состоит, является минимально возможным. В свою очередь, это позволят производителям как оригинальных, так и совместимых расходных материалов оптимизировать их стоимость и делать печать более доступной. Несмотря на это, перезаправка струйного картриджа является в несколько раз более выгодным вариантом, нежели покупка новой детали.

Принцип работы лазерного принтера

Принцип лазерного принтера состоит из нескольких этапов.

Зарядка фотобарабана

Основной частью такого типа оборудования является фотобарабан (печатающий барабан). Он представляет собой цилиндр, изготовленный из металла, на поверхность которого нанесен полупроводник, чувствительный к свету.

С помощью коронатора или заряжающего вала фотобарабан заряжается отрицательным или положительным зарядом.

Коронатор – нить из вольфрама, которая покрыта платиновым (золотым или углеводным) покрытием. Под действием тока возникает электрический разряд и создается электрическое поле, которое передается на фотобарабан.

Этот метод заряжания барабана имеет ряд недостатков: поверхность провода может загрязняться частицами тонера или пылью, что приводит к ухудшению качества печати. В запущенных случаях, погнутый и загрязненный коронатор может повредить фотобарабан.

Указанных выше проблем не имеет заряжающий вал (ролик заряда). Он представляет собой металлический стержень, который покрыт поролоном (или резиной). Эти материалы хорошо проводят заряд, и контактируя с барабаном заряжают его.
Но этот метод имеет недостаток, ведь периодически фотобарабан нужно чистить.

Экспонирование фотобарабана

С помощью лазера и системы зеркал, тонким лучом света «насветляется» изображения. Там, где попадает лазер, меняется заряд, он становится отличным (позитивным или отрицательным) от зарядку всей поверхности барабана.

В полиграфии изображение формируется с помощью микроскопических точек. Принцип лазерной печати такой же: лазерный луч изменяет заряд поверхности барабана в определенных точках, которые формируют невидимое изображение.

Проявка изображения

Кроме фотобарабана в лазерных устройствах есть Magnetic Developer Roller (магнитный вал), который будучи заряженным, крутится в бункере с тонером, и притягивает его к своей поверхности.

Чтобы тонер не прилипал толстым слоем, на небольшом расстоянии от магнитного вала размещен специальный ракель, который снимает лишний тонер.

Важно при подготовке лазерного принтера к работе правильно отрегулировать ширину щели между магнитным валом и лезвием, которое сбрасывает лишний тонер. Иначе возможно образование черных полос во время печатания

После этого магнитный вал входит в контакт с фотобарабаном, к которому прилипает тонер в тех местах, которые под действием лазера изменили свой потенциал.

Незаряженные участки тонер не получают.

Продолжаем описывать принцип печати лазерного принтера. Теперь нужно перенести изображения на материал.

Перенос изображения на бумагу

Печать на лазерном принтере происходит так: подающая система проводит лист бумаги под фотобарабаном, и через промежуточный барабан с мягким покрытием наносит тонер на запечатываемый материал.
Но тонер не крепко держится, и бумага проходит через этап закрепления.

Закрепление тонера

Особенностью тонера, для такого вида оборудования является то, что он плавит при высокой температуре.

Поэтому, после нанесения тонера, бумага проходит через термоблок. Здесь, при температуре превышающей 200°С тонер припресовывается к бумаге.
Во время этого процесса, один вал снизу нагревает бумагу, другой – прижимает тонер к бумаге.
Чтобы лист после выхода из термосекции не прилипал к прижимному валу, в принтере стоит планка, для открепления письма.

Отпечатанный листок складывается в специальном лотке принтера.
Мы рассмотрели принцип лазерной печати для черно-белой печати.
Если нужно получить цветное изображения, то здесь ситуация аналогично, только нужно повторить процесс 4 раза, или нанести тонер 4-х красок за один поворот фотобарабана.

Напоминаем, что большинство цветных изображений можно прекрасно передать с помощью всего 4х красок: синяя, красная, желтая и черная. А другие оттенки и цвета получаем при смешивании трех основных.

Например, зеленый – синий + желтый, оранжевый – желтый + красный.
Мы рассмотрели, в чем заключается работа лазерного принтера, теперь перейдем к его достоинствам, в случае с другими системами.

Срок годности

Чтобы узнать срок годности лазерных картриджей вам достаточно посмотреть на дату его производства, указанную на упаковке. Обычно у расходных материалов компании HP к дате производства нужно прибавить 30 месяцев, а у Canon – данное значение возрастает до 36 месяцев. Хотя обычно на коробке должны указываться конкретные сроки, но если их нет, то узнать срок годности картриджей вы можете путем прибавления названных цифр. Что касается картриджей компании Xerox, то на них дата ставится очень редко, а на ранние модели ее и вовсе не проставляли.

Кроме того, некоторые производители могут гарантировать качество своей продукции. Например, гарантия на картриджи Cactus составляет 12 месяцев, т.е. ровно год. Гарантийный срок для струйных HP с использованием в принтере составляет 6 месяцев. Но в целом узнать конечную гарантийную дату, которая является актуальной на текущее время можно на самом расходном материале, где она наносится в таком формате «год/месяц/день».

Что касается количества перезаправок, то лазерные картриджи HP и Canon могут без проблем заправляться примерно по 10-15 раз. Несмотря на их долговечность, через каждые 2-4 заправки такие расходные материалы требуют замены фотовала (фотобарабана). Что касается струйного, то он может «пережить» всего 3-5 перезаправок.

Если вас интересует вопрос о том, сколько может весить картридж той или иной модели принтера, то для этой цели необходимо воспользоваться специальной таблицей весов т.к. разница в зависимости от модели расходного материала является довольно существенной.

Кроме всего описанного выше, нужно отметить, что на современных расходных материалах могут стоять электронные чипы, функция которых заключается в подсчете отпечатанных листов и блокировании печати при достижении какого-то порогового значения. Конечно, есть и исключения, к примеру, Hewlett Packard устанавливает чипы, которые сообщают о количестве отпечатанных листов, но не препятствуют дальнейшему процессу печати.
