Параметры
При установке дифавтомата следует учитывать три основных параметра:
- Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
- Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
- Ток утечки. Здесь все аналогично УЗО.
Есть еще несколько параметров, с которым знакомы не все:
- Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
- Время срабатывания дифференциальной защиты.
- Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
- Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.
Тип электромагнитного расцепителя
Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:
- В – ток срабатывания превышает номинальный в 3-5 раз.
- С – ток срабатывания превышает номинальный в 5-10 раз.
- D – ток срабатывания превышает номинальный в 10-20 раз.
Ток утечки (отключающий дифференциальный ток) и его класс
Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.
Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:
АС – контролируется синусоидальный ток утечки.
А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования.
В – к перечисленным токам добавляется сглаженный постоянный.
S – выдержка времени на отключение – 200-300 мс.
G – выдержка времени – 60-80 мс.
Номинальная отключающая способность и класс токоограничения
Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:
- 3000 А;
- 4500 А – вместе с первым значением сегодня практически не используется;
- 6000 А – часто используемое значение;
- 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.
Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.
Электронный или электромеханический
По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.
Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.
Принцип работы селективного типа
В разветвленных электрических сетях применяется двухуровневая система защиты. На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.
Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.
С заземлением или без
Дифференциальные автоматы ставят в сетях с заземлением и без. В случае наличия заземления все работает идеально — при появлении проблем отключены фаза и ноль, а «земляной» провод является действующей защитой.
Заземление всегда ведется отдельным проводом
При использовании металлических электрических щитов крайне важно, чтобы из корпус был заземлен, так как всегда есть вероятность, что на нем появится потенциал. Если заземления нет, прикоснувшись к корпусу щита вы окажетесь под напряжением
Что будет дальше зависит от того, на чем и в чем вы стоите, за что держитесь и т.д. При наличии заземления потенциал «уйдет» по цепи наименьшего сопротивления, и все что вы почувствуете, в худшем случае, — некоторый «удар», а вообще, скорее ощущения на уровне «пощипывания». Именно по этой причине ПУЭ настаивает на наличии рабочего заземления, потому что даже грамотно составленная схема без него не полностью безопасна.
Финансы
Краеугольным камнем всегда в таких случаях является финансовый вопрос. Он уже погубил не мало покупателей, которые хотели сэкономить, а потом были вынуждены платить в несколько раз больше за все испорченное оборудование. Почти все современные электроприборы довольно надежны. У них есть гарантированные длительные сроки работы.
Если у вас большой и качественный щиток со свободным место, то стоит его забивать по максимум, а не экономить пространство. Всегда оставляйте про запас, но чрезмерная экономия тоже вредит.
Распределите всё по группам, чтобы наглядно было видно – что и к чему относится. Дополнительные там 20-30 модулей стоят всего порядка 500 рублей – это не то место, где нужно урезать бюджет.

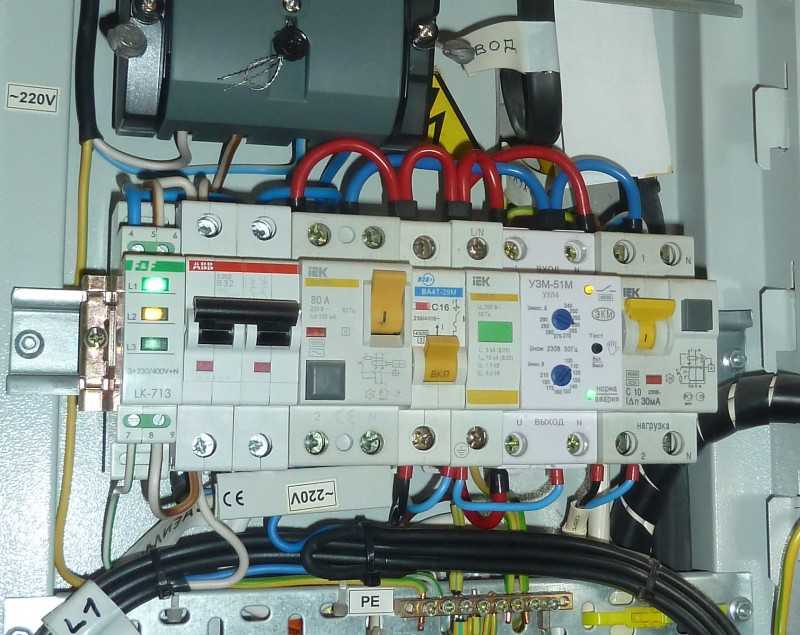

Схемы

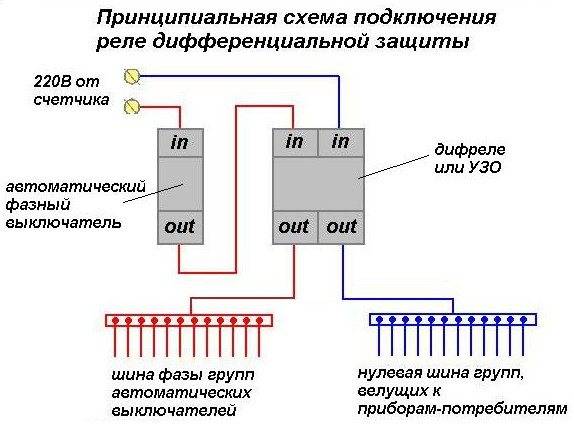

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.
Схемы бывают разного уровня сложности
Простая схема
Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.
Простая схема подключения дифавтомата на небольшую сеть
Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.
Более надежная защита
Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.
Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство
Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.
Селективные схемы
В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.
Селективная схема установки дифавтомата
При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.
Как выбрать дифференциальный автомат по номинальному напряжению
Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.
Номинал дифавтомата и параметры расцепителей
Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.
Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.
Сквозной ток
Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.
Принцип работы устройства
Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.
Дифференциальный автомат оборудован двумя системами разрыва цепи:
- Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
- Тепловой — срабатывает в при возникновения перегрузки.

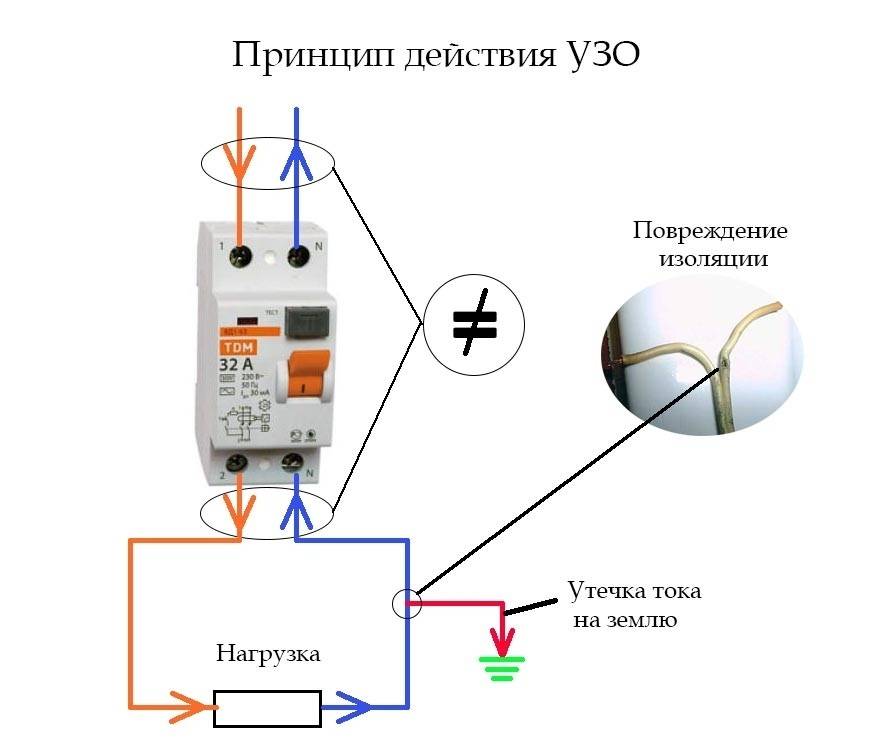

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.
Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.
Принцип работы дифавтомата
В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.
Основные параметры
Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:
- Корпуса, изготовленного из негорючего тугоплавкого материала;
- Клемм с маркировкой, предназначенных для подключения проводников;
- Рычага включения-выключения. Количество зависит от модели конкретного устройства;
- Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
- Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).
При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.
Выбор дифавтомата нужно производить исходя из множества параметров:
- Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
- Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
- Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
- Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
- Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
- Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» – 1 к самому «быстрому» – 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
- Условия использования – определяются исходя из потребностей.
https://youtube.com/watch?v=8KcVp5INk40
Выбор дифавтомата по мощности
Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.
Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.
| Мощность | Кабель | Дифференциальный автомат |
|---|---|---|
| до 2 кВт | ВВГнгLS 3х1.5 | С10 |
| от 2 до 3 кВт | ВВГнгLS 3х2.5 | С16 |
| от 3 до 5 кВт | ВВГнгLS 3х4 | С25 |
| от 5 до 6.3 кВт | ВВГнгLS 3х6 | С32 |
| от 6.3 до 7.8 кВт | ВВГнгLS 3х6 | С40 |
| от 7.8 до 10 кВт | ВВГнгLS 3х10 | С50 |
На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:
- Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
- Электромеханический – не потребует для работы внешних источников питания, что делает его автономным.
Что такое дифференциальный автомат и как он работает
Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:
- отслеживание токов КЗ и отключение линии при возникновении ситуации;
- отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
- наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).
То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.
Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше
Плюсы и минусы
Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.
Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.
Выбирать вам
Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.
Где лучше установить дифавтомат вместо УЗО
Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.
Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.
На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.
https://youtube.com/watch?v=KCgapp3Vxxc
Характеристики дифавтоматов
Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.
Модули, полюсы, фазы.
Эти понятия часто путают. Давайте так.
- Фазность — это для какой системы предназначен дифавтомат. Тут всего два варианта — 1 фаза (бытовые) и 3 фазы.
- Полюсность — это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
- Количество модулей — это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).
Если Вы выбираете дифавтомат для квартиры — на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.
Виды дифференциальных автоматов
Для их обозначения используются буквы латинского алфавита:
А. Автоматы данного типа используются в электросетях длинной протяженности и для защиты полупроводниковых устройств с кратностью отсечки в 2-4 Iн.
B. Применяется в осветительных сетях общего назначения. Кратность отсечки – 3-6 Iн.
C. Перегрузочная способность таких выключателей – 5-10 Iн. Используются в установках с умеренными пусковыми электротоками.
D. Дифавтоматы типа D предназначены для зажиты электрических двигателей с тяжелым запуском. Кратность срабатывания электродинамического расцепителя – 8-15 Iн.
K. Используются только для индуктивной нагрузки. Кратность срабатывания расцепителя – 8-15 Iн.
Z. Применяются в цепях с различными электронными приборами. Кратность срабатывания – 2-3 Iн.
Принцип работы дифзащиты основан на сравнении тока в нулевом проводе и тока направленного к нагрузке. В условиях нормального функционирования данные значение идентичны. Источником электродвижущей силы в домашней сети является нулевой и фазный провод.В закрытой цепи электроток стремиться от точки с высоким потенциалом, то есть от фазного провода, к точке с наименьшим потенциалом, — нулевому проводу. Значения тока, протекающего по нулевому и фазному проводам, как и в цепи приемника, одинаковая. Это утверждение справедливо для замкнутой и хорошо изолированной цепи.
В дифавтомате цепь фазного и нулевого провода проходит через сердечник трансформатора. При равенстве электротоков в проводах, результирующий поток в сердечнике равен нуля. Во вторичных цепях тока нет, следовательно, реле находится в нерабочем состоянии.
В случае ухудшения изоляции, из-за разности потенциалов между заземлением, нулевым и фазным проводом, происходит утечка тока. Появление утечки нарушает баланс в проводах, как следствие, в сердечнике наблюдается нарушение равенства электромагнитных потоков.
На вторичной обмотке трансформатора также появляется разность потенциалов, которая имеет прямую зависимость от дисбаланса на проводах. При достижении критического значения, разность потенциалов на выходе трансформатора вызывает срабатывание реле, которое выбивает защелку и выключает автомат из сети.
Важным условием дифзащиты является надежное и правильно заземление токопроводящих деталей, которые при утечке могут оказаться под напряжением. От данного нюанса зависит скорость срабатывания дифавтомата.
В соответствии с Правилами устройства электроустановок, использование УЗО, в том числе и дифавтоматов, обязательно для систем заземления TN-S и TN-C-S.
При этом дифзащита в сетях с соединенными нулевым и рабочим проводами, а также в электросетях без нулевого защитного провода не возможно. В первом случае ток утечки будет присутствовать всегда, а во-втором – утечки не будет, пока человек своим телом не замкнет цепь для утечки.
Основные обозначения
Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.
Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.
На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).
На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.
На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).
На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:
- электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
- специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
- усилительный электронный модуль;
- исполнительный узел (коммутирующее линию реле).
На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).
Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).
Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.
На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.
Устройство и характеристики
Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.
Устройство и характеристики дифференциальных автоматических выключателей
На рисунке подписаны составляющие функциональные узлы дифавтомата.
Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.
Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.
Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

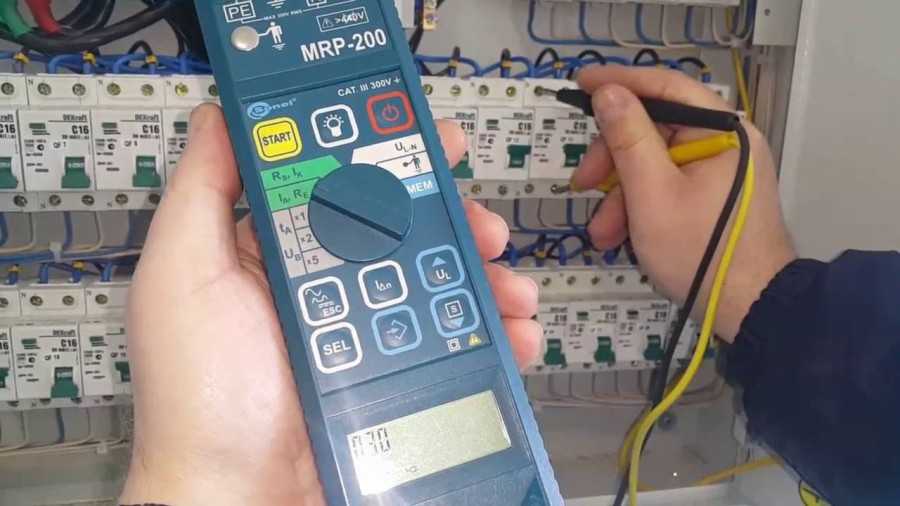

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.
Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.
Моменты, которые следует учитывать при выборе
Перед тем, как идти в магазин за покупкой дифференциального автомата, нужно уточнить тип сети и теххарактеристики защитных устройств. С учётом типа электросети можно подобрать одно- или трёхфазный дифавтомат.
Помимо этого, выбирая устройство, необходимо обратить внимание на:
- Расчётную величину силы тока, которую может выдержать данный элемент проводки.
- Номинал автомата по виду тока утечки.
- Параметры расцепителя.
- Вариант встроенного в устройство УЗО.
- Наличие/отсутствие механизма защиты.
- Марку производителя.
В заключение отметим, что дифавтоматы стоят того, чтобы их приобрести. Их применение предотвращает возгорание электропроводки.
Подводим воду
Решая вопрос, подключения стиральной машины к водопроводу, имейте в виду, что для этого существует несколько вариантов, общими для которых являются две вещи: давление воды в трубах должно быть достаточным (обычно не менее одной атмосферы), а также вода эта обязана быть чистой. Низкое давление можно повысить, поставив перед стиралкой повышающий насос, а для очистки воды ставят фильтр-сетку.
Теперь можно рассмотреть варианты подведения воды к нашей машинке.
Врезка при помощи обжимной муфты
Взяв гибкий шланг диаметром три четверти дюйма, подсоединяем его с одной стороны к стиральной машине, а с другой – к отдельному вентилю, который надо будет врезать в водопроводную трубу с помощью обжимной муфты (если труба металлическая).
Составные части обжимной муфты.
Состоит такая муфта из двух половинок, надевающихся на трубу и затягивающихся болтами, и резьбового отвода, на который накручивается кран (лучше шаровый). Для протока воды в трубе сверлим отверстие, прямо через надетую муфту.
Пример подключения к водопроводу при помощи обжимной муфты. Фото — srbu.ru
Врезка в металлопласт при помощи фитинга
Если же трубы для подвода холодной воды состоят из металлопластика, используем специальный тройник, называемый фитингом. Вырезаем кусок трубы в нужном месте, и в получившийся проем вставляем фитинг, к которому присоединяем шаровый кран. Места соединения уплотняем резиновыми манжетами.
Врезка в металлопласт при помощи тройника.
Подключение при, помощи тройника
Можно использовать более простой вариант – подключить стиралку (опять же гибким шлангом) к смесителю, или же к подводу воды в сливной бачок унитаза. Шланг при этом должен быть достаточно длинным, а для его подсоединения обычно используется тройник. Перед тем, как стирать, шланг смесителя придется каждый раз откручивать.
Это вариант можно рассматривать скорее как временный, да и выглядит он не очень эстетично. Подключение к водопроводному шлангу сливного бачка вполне практичный метод, но его можно задействовать лишь в том случае если стиральная машина и унитаз находятся в одном помещении.
Подключение стиральной машины к подводу сливного бачка унитаза. Фото — gor-servis.ru
Подключение стиральной машины без водопровода
А что делать в том случае, если водопровод в доме не проведен? Жаль отказываться от такой удобной вещи, как стиральная машина-автомат, на даче, например. Для подключения стиральной машины без водопровода необходимо поднять на высоту не менее метра, а лучше выше, большой бак для воды, а от его дна провести шланг к вводу машинки. Так создастся необходимое для ее работы давление воды. Более дорогим способом будет покупка насосной станции.
