Пластиковые вентиляционные трубы для вытяжки на кухне — типы

Разновидности вентиляторов

Вытяжки необходимы не только на кухне. В ванной комнате и туалете отсутствуют окна. Поэтому в этих помещениях необходимо устанавливать принудительную вентиляционную систему. Небольшие размеры, постоянная влажность приводят к появлению конденсата.

Предназначение вентиляторов – удалять отработанный воздух. Но следует подбирать мощность устройство в соответствии с характеристиками помещения. Излишняя производительность агрегата приведет к появлению сквозняков. Прибор с малой производительностью не будет справляться с поставленной задачей, и обеспечивать вентиляцию помещения.

Канальный вентилятор для вытяжки монтируется прямо в воздуховод. Можно устанавливать в вентиляционные системы с круглым и прямоугольным сечением. Есть модели в металлических корпусах. Но для домашнего использования достаточно вентилятора в пластиковом корпусе.

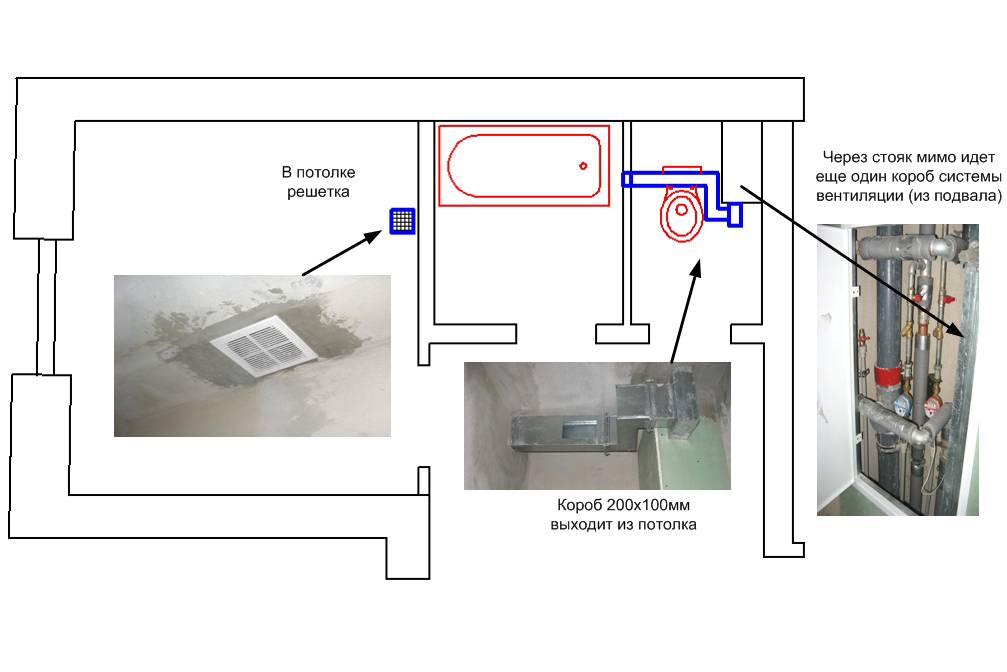

Схема расположения вентиляции в ванной

Подходят подобные вентиляторы для вытяжки в ванной. Поскольку находятся во влагозащитном корпусе.

Могут иметь осевую и центробежную конструкцию.

Осевой вентилятор для вытяжки наиболее распространенная модель изделия. Их просто монтировать, несложно управлять. Подходят для любых помещений. Чтобы правильно определиться с необходимой производительностью вентилятора для вытяжки в туалете, необходимо площадь помещения умножить на 0,7. Это обеспечит необходимый воздухообмен.

Центробежные вентиляторы для вытяжки чаще используют для промышленных помещений. Некоторые особенности конструкции затрудняют установку в домашних условиях. Внешне такое устройства напоминает улитку, поскольку корпус изготовлен в виде спирали. Конфигурация лопастей и их размер определяют скорость и эффективность агрегата.


Схема подсоединения вентилятора

Бесшумный вентилятор для вытяжки позволяет забыть о том, что помещение принудительно вентилируется. Подходят для квартир с плохой звукоизоляцией.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Требования

Следует учесть, что независимо от того, создается ли вытяжка кухонная, в санузле, в каминном зале или же на предприятии, она должна соответствовать нескольким основным требованиям.

В первую очередь воздуховоды должны быть герметичными. Для этого применяются специальные уплотнительные и изоляционные материалы. При создании проекта вентиляции обязательно просчитывается потребность помещения в свежем воздухе. На основе этих данных просчитывается объем проходящего потока, а также его скорость, подбирается требуемый размер и тип трубы.

Все элементы конструкции должны соответствовать экологическим и санитарно-гигиеническим требованиям. Их уровень шума должен находиться в допустимом диапазоне. Если вентиляция обустраивается в жилом помещении, необходимо максимально совместить их с интерьером.

Подготовка к монтажу

Вытяжка кухонная, система вентиляции санузла и другие разновидности систем требуют тщательного соблюдения правил монтажа. Нужно подготовить инструменты, материалы. Выбрав правильный размер и количество труб, а также дополнительное оборудование, переходники, следует вникнуть в суть технологии обустройства вентиляции.

Чтобы выполнить все действия быстро, заранее требуется подготовить карандаш или фломастер, нож с острым лезвием, бокорезы, ножовку, а также защитные перчатки. Дополнительно потребуется приобрести герметик, мастику и крепежные элементы для системы (хомуты).

Гофрированные трубы нужно максимально растянуть. Если этого не сделать, будут наблюдаться большие потери давления в системе.

Как не ошибиться с выбором вытяжки

Основной критерий – производительность. Она зависит от размеров кухни. Для этого площадь помещения необходимо умножить на 1,3. Это позволит выбрать прибор с небольшим запасом мощности. Что увеличит срок службы вытяжки.

Абсолютно бесшумных вытяжных систем не существует – все они издают монотонное жужжание во время работы. Звуковые характеристики указываются в технической документации.

Вытяжка должна быть немного больше плиты или варочной панели.

Вытяжные системы имеют несколько способов управления:

  • слайдер – на современных вытяжках ползунок не устанавливают. Поскольку он быстро загрязняется, пользоваться им неудобно;
  • кнопки – простой и легко пользоваться;
  • сенсор – приборы с такой панелью имеют высокую стоимость, при подключении необходимо использовать стабилизатор напряжения;
  • псевдосенсор – наиболее распространенный способ управления.

Купольные вытяжные системы могут работать только при наличии вентиляционной системы, которая выходит в воздуховод

Материалы, используемые для производства каналов воздухообмена

Современное производство базируется на нескольких материалах. Если быть точнее, то на трех: стали, алюминии и пластике. У каждого из них есть свои плюсы и минусы, на которых стоит остановиться детальнее.

Сталь

Главный компонент – нержавеющая или оцинкованная сталь. Что касается домашнего кухонного применения, то востребованы главным образом оцинкованные решения. Впрочем, изделия данного типа с каждым днем становятся все менее популярнее среди потребителей, спрос на них падает.

У материала есть несколько очевидных достоинств:

  • Абсолютная ровная и гладкая поверхность (как внутренняя, так и наружная части). Воздухообмен скоростной, мелкие частички копоти и жира не застревают, не накапливаются.
  • Прекрасно противостоят высокой температуре. В окружающее пространство не выделяется никаких вредных примесей, испарений.
  • Вытяжные воздуховоды относятся к изделиям бюджетного сегмента.

У стальной продукции есть несколько недостатков, как и у любой другой продукции. Особого внимания заслуживают лишь несколько из них.

  1. Характеризуются существенным (если сравнивать с пластиковыми) весом. Для фиксации у стены требуется ряд дополнительных элементов крепления.
  2. Дополнительно потребуются герметики, обезжиривающие составы.
  3. Для сбора конструкции сложной формы, может потребоваться резка труб.
  4. В процессе эксплуатации громко шумят.

Эти недостатки с лихвой нивелируются преимуществами и удобством использования изделий.

Пластик (стекловолокно, ПВХ, полиэтилен)

Вытяжка для кухни с воздуховодом изготовленным из пластика удерживает лидирующие позиции на рынке, ввиду высокой популярности. Речь идёт о круглых или прямоугольных решениях. Что касается круглых труб, то их ключевое преимущество –высокая скорость монтажа. А вот прямоугольные изделия выглядят очень эстетично.

У пластикового воздуховода есть несколько плюсов:

  • Небольшой вес.
  • Пространство в канале гладкое. Внутри системы не скапливается жир, грязь и копоть.
  • В процессе эксплуатации ПВХ-трубы не ржавеют.
  • Простота монтажа. Со сборкой конструкции не возникает проблем даже у неопытных мастеров. Можно собрать конструкцию любого размера, сложности, конфигурации.
  • Пластиковый воздуховод не издает шума или вибраций.
  • Доступная цена.

Без недостатков дело не обошлось. Но их всего ничего, если проводить сравнение с изделиями из других материалов.

  1. Грамотный монтаж возможен исключительно при наличии соединительных элементов, переходников, муфт.
  2. При высокой температуре возможны деформации, выделение токсичных веществ в помещение.

Пластик лучше всего подходит для вытяжки на кухне, ввиду доступности, конструктивной надёжности и простоты установки.

Алюминий

Не менее популярными в 21 веке остаются алюминиевые решения. Материал применяют для производства гофрированных труб под воздуховоды. К плюсам традиционно причисляют:

  • Устойчивость к нагреванию.
  • Универсальность материала обуславливает простоту его монтажа.
  • Низкая стоимость.

Они также не лишены некоторых недостатков. Подробнее хотелось бы остановиться на нескольких.

  1. Алюминиевый воздуховод для кухонной вытяжки смотрятся не слишком красиво, потому их часто декорируют защитным кожухом.
  2. Высокая вероятность накопления конденсата из-за того, что алюминий является теплопроводящим материалом.
  3. Механические изделия уступают стальным по прочности, что очевидно. Материал предрасположен к деформациям.

Вытяжка для кухни с воздуховодом из какого материала – один из главных критериев. К их выбору подходят со всей полнотой ответственности

Помимо этого, акцентируется внимание на форме каналов

Краткий обзор материалов

Ассортимент труб как гибких, так и жестких очень большой, работать с ними несложно, поэтому их по достоинству оценили потребители. Они уверенно вытесняют из сферы частного строительства стальные аналоги. Для их производства используют такие полимеры, как полипропилен (PN), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Наибольшим спросом пользуются трубы ПВХ.

Разбор труб из поливинилхлорида

Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают путем ввода в состав пластификаторов. Температура стеклования у него довольно высокая — 75⁰С.

В нормальных условиях разложение материала происходит десятки лет, но при температуре от 160 до 180⁰ С он начинает разрушаться очень быстро. Из-за этого его нельзя применять для устройства вентиляции в помещениях типа сауны, где температура пара иногда достигает 200⁰.

Прямоугольную ПВХ трубу соединяют через переходники. При прохождении через нее воздуха она остается неподвижной, поэтому вытяжка почти не шумит

При распаде материала высвобождается оксид углерода (СО), вдыхание которого сопровождается удушьем, хлористый водород (HCl), образующий в среде с высокой влажностью соляную кислоту — невидимую жидкость, заявляющую о себе едким запахом. Соединение очень негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях может резко ухудшиться зрение.

Из этого можно сделать вывод: ПВХ труба отлично подходит для вытяжки, но только в тех местах, где температурный порог не превышает +120⁰С. Противопоказаны для этих труб и отрицательные температуры.

Полипропиленовые вентиляционные трубы

Полипропилен — стойкий полимер, самый твердый из пластиков и легко поддающийся трансформации. Его размягчение происходит при 140⁰С. Плохо выдерживает полипропилен отрицательные температуры — сразу становится хрупким, ломким, поэтому подходит только для внутреннего применения.

Для устройства вытяжки берут полипропиленовые трубы с обозначением PN10. Этот тип характеризуется такими размерами, как диаметр наружный — 2-11 см, толщина стенок — 0,19-1 см.

Полипропилен — безопасный, надежный и просто идеальный материал для формовки. На фото вентиляционные трубы и элементы пластиковой вентиляции

Трубы, изготавливаемые из полипропилена, бывают однослойными и многослойными. К первым относятся изделия с маркировкой:

  • РРН — выполнены из гомо пропилена;
  • РРВ — материалом для изготовления служит блок-сополимер полипропилена;
  • РРR —изготовлены из статистического сополимера полипропилена;
  • РРs — при изготовлении применен трудновоспламеняемый материал.

Многослойные трубы армируют фольгой и стекловолокном. Они имеют повышенную жесткость и небольшой коэффициент температурного расширения. Изделия из полипропилена менее крепкие, чем из ПВХ, поэтому у них толще стенки и стоимость их выше.

Трубы для вентиляции из полиуретана

Характеристики труб из полиуретана во многом схожи с трубами из ПВХ. Они пластичны и износостойки, им можно придать любую форму. Главное отличие — это способность оставаться в неизменном виде до достижения температуры 280⁰С. При превышении этого порогового значения полиуретан становится очень опасным для здоровья, поскольку выделяет соединения азота.

На трубе из полиуретана даже под воздействием высоких напряжений не появятся трещины. Ее можно как угодно сгибать, но как только исчезнет нагрузка, первоначальная форма изделия возвращается

Их используют на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высокая.

Характеристика труб из фторопласта

Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовали себя в температурном диапазоне от -40 дл +140⁰С. Фторопласт признан самым скользким полимером, этот факт даже зафиксирован в книге Гиннеса.

Фторопластовые трубы исключительно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях

Они устойчивы к воздействию агрессивных щелочных и кислотных паров, поэтому незаменимы для вытяжных систем на химических промышленных предприятиях. Диаметр изделий колеблется в пределах от 15 до 60 см. Ввиду высокой стоимости их нерационально использовать в частном секторе. Также ограничением для их применения является их повышенная газопроницаемость.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

  • ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30 °С до +70 °С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
  • ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40 °С до +140 °С.
    Пример вентиляции из пластиковых вентиляционных труб в ванной
  • ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
  • ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

  • их можно установить под всяким углом;
  • в случае необходимости они растягиваются до определенной длины или сжимаются.
  • имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

  1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
  2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
  3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

  • изделия квадратной формы легче спрятать над навесным потолком;
  • трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

  1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
  2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
  3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Описание

Воздуховоды различаются по материалам, из которых они изготавливается. Основные материалы изделий из пластика – это:

  • ПВХ (поливинилхлорид)
  • Полиуретан
  • Полипропилен

ПВХ

Для систем вентиляции, не включающих в себя нагревательные приборы, изделия из пластика ПВХ – самые дешёвые и удобные по монтажу. На них можно возложить всю вентиляционную нагрузку помещения, за исключением бань, кухонь, котельных.

Изделия из ПВХ

ПВХ воздуховод используется в подавляющем большинстве систем вентиляции, имеющем большую разветвлённость и суммарную протяжённость. Приобрести изделия такого типа можно в любом магазине сантехники или строительном супермаркете.

Полиуретан

Полиуретан отличен более высокой ценой, но по характеристикам превосходит ПВХ, он прочнее, пластичнее. Относительно высокая температура плавления позволяет применять полиуретановые изделия в кухонных вытяжках и других узлах с повышенной температурой воздуха.

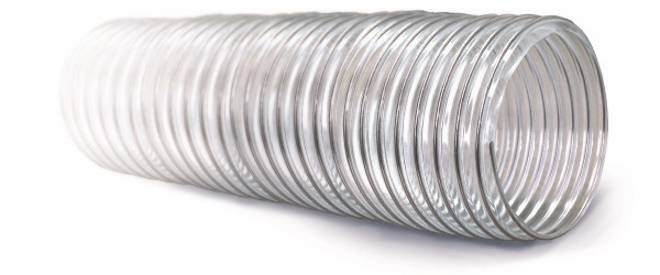

Полиуретановые воздуховоды

При устройстве вытяжки кухонной плиты или соединения с калорифером необходимо вначале использовать участок стальной гофры для снижения температуры, в остальном полиуретановая вентиляция заслуживает полного доверия. Материал имеет лучшее соотношение цены с качеством.

Полипропилен

Вентиляция из полипропилена может быть смонтирована с применением нагревательных элементов для изгиба, например – строительного фена.

При нагреве до пластичной мягкости материал не выделяет вредных испарений.
Средняя цена оправдана универсальностью и безопасностью изделий из пластика на основе полипропилена.

Полипропиленовые воздуховоды

Этот материал позволяет делать сварочные соединения, имеющие герметичную прочность до 80% от цельной конструкции.

Особенности монтажа воздуховодов

Для каждого типа воздуховода предусмотрены свои особенности установочных работ, свои нюансы монтажа.

Металлические воздуховоды

Монтаж воздуховода для кухонной вытяжки гофры, делается при наличии пары хомутов и вентиляционной решетки. Решетка крепится на специальный фланец, который выходит из вентиляционной шахты, а потом на отверстие в решетке крепится воздуховод. Закреплять все соединения нужно металлическими хомутами.

У гофры достаточно плюсов. При монтаже, не нужно использовать дополнительные переходники. Но ее шумность в процессе вентиляции не вызывает оптимизма, а также есть дополнительное сопротивление при проходе воздуха через алюминиевые складки.

Металлические прямоугольные воздуховоды крепятся с помощью фланцев и ниппелей, а также дополнительно соединяются скобами. Металлические воздуховоды легко устанавливаются, имеют низкое аэродинамическое сопротивление, и вдобавок устойчивы к влиянию влаги и появлению коррозии.

Пластиковые воздуховоды для вытяжек

Пластиковый воздуховод состоит из ПВХ, толщиной приблизительно 1 мм. Он может быть прямоугольным и круглым. Продаются данные воздуховоды разных размеров, но если нужно, для соединения можно использовать ПВХ—соединители круглой или прямоугольной формы. Все стыки при соединении пластиковых деталей должны промазываться герметиком.

Стандартный выход кухонной вытяжки имеет круглую форму, так же как и вытяжка в вентиляционный канал. Поэтому целесообразно использовать переходники, с круглой на прямоугольную, если используется плоский воздуховод.

Размер воздуховода и выходное отверстие вытяжки желательно выбирать одинаковыми. Но это зависит от мощности последней. Если ее производительность низкая, в районе 350-400 м.куб/час, то воздуховод можно сузить с помощью переходника.

Также при установке используются колена, в местах, где нужно сделать изгиб. Но для того чтобы увеличить эффективность очистки воздуха и уменьшить шумность, количество изгибов должно быть минимальным.

Дополнительно, перед тем как установить вытяжку в конце воздуховода можно поставить антивозвратный клапан, который предотвратит возврат негожего воздуха

Также при крепеже вытяжки, важно учитывать высоту расстояния до варочной поверхности. Так как высокая температура при готовке может привести к деформации вытяжки или пожару. Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов

Это будет гарантировать безопасность эксплуатации кухонной техники

Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов. Это будет гарантировать безопасность эксплуатации кухонной техники.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

  • непроницаемость трубы;
  • наименьшие утечки воздуха;
  • скорость удаляемого воздуха с соответствием СНиП;
  • уровень шума не выше санитарных норм;
  • теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

  • Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
  • Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
  • Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
  • Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.
