Двухкамерный септик из бетонных колец — правила сооружения

Кольца с замком или кольца без замка – какие выбрать

Производители предлагают колодезные кольца с ровными краями и пазогребневым соединением. Последний вариант называют «кольцами с замком» и считают его более устойчивым, противостоящим боковому смещению при наступлении заморозков.

В реальных условиях никакой разницы между кольцами с замками и без них нет. Если уж грунты вспучит настолько, что они смогут сместить кольцо весом в 0,6 тонны, то замок тут не поможет. Что касается удобства монтажа, то центровка с помощью замка такая же простая, как и при центровке колец без замков.

Нет никакой особой разницы между элементами с пазогребневым стыком и без него

Преимущества и недостатки бетонного септика

Сначала поговорим о достоинствах септика из жб материала:

  • Если имеется весь необходимый материал, то установку можно выполнить очень быстро;
  • Долговечность;
  • Легкая эксплуатация;
  • Простота в откачке;
  • Низкая цена;
  • Возможности установки своими руками, без дополнительной помощи.

Также многочисленные отзывы показывают о существующих недостатках:

  • Конструкция не имеет плотной герметизации, поэтому присутствует неприятный запах;
  • Регулярная чистка ассенизаторскими машинами.

Видео об устройстве септика из бетонных колец

Также огромным минусом не герметичности есть возможность для экологии, что стоки просочатся в грунт. На это в большей степени влияет правильность установки, поэтому перед тем как монтировать механизм своими руками нужно изучить много литературы, посмотреть видео, взять готовый проект — все эту информацию на сегодняшний день можно легко добыть в Интернет.

Делая заключение можно констатировать, что аппарат из жби не очень подойдет для дома, но будет лучшим вариантом для дачи или периодического проживания.

Технология монтажа очистной конструкции из бетонных колец

Работы по обустройству долговечного и надежного септика из колец не относятся к сложным мероприятиям. Их можно выполнить самостоятельно. Если проектируется расположение нескольких камер, используют линейный принцип, при реализации которого бетонные колонны, собранные из колец, размещают вдоль одной линии.

После приемного отсека на схеме перелива септика из колец находятся резервуары, установленные в непосредственной близости друг от друга. На значительном расстоянии от них монтируют фильтрующую колонну.

Поэтапно работа по созданию очистного сооружения на приусадебном участке выглядит следующим образом:

  1. Проведение замеров и проектирование.
  2. Подготовка и приобретение необходимых материалов.
  3. Рытье котлована и создание подушки.
  4. Монтаж бетонных колец и изоляция швов.
  5. Установка труб перелива.

Как устанавливается вентиляция

Минимальное требование, выдвигаемое для вентиляции — это стояк, длина которого 700 мм от поверхности земли. Для того чтобы избавиться от появления фекального запаха, желательно выводить стояк над кровлей здания на 0,15-0,3 метра. Ратников не рекомендует делать это расстояние большим, так как труба будет обмерзать, а значит функционировать все оборудование зимой, просто не сможет.

Многие допускают еще одну грубую ошибку — устанавливают вентиляционный стояк снаружи поверхности дома. В этом случае, септик будет блокироваться инеем.

Блокировка вентиляционной трубы инеем

Ни в коем случае нельзя соединять вытяжку и дымоход.

Для того чтобы организовать сквозную вентиляцию из секций септика нужно заранее предусмотреть и сделать отверстие в самих перегородках (они должны быть немного выше уровня стоков), либо производить вентиляцию через туже трубу, по которой будут перетекать стоки. Общая площадь должна в два раза превышать площадь сечения на вытяжном стояке.

Смотровую горловину многие предпочитают закрывать чугунными люками, они не должны быть герметичны, так как вентиляция за счет этого улучшается.

Если производить замену вентиляционной части на выпускной клапан, то высока вероятность того, что произойдет срыв сифона, а значит, в квартире появится неприятный запах. При долгом отсутствии людей произойдет пересыхание сифона, предотвратить появление запаха в этом случае невозможно. Благодаря вентиляционной части, которая выведена на кровлю дома, можно раз и навсегда избавиться от этой проблемы.

Инструкция монтажа

Строится он в шесть этапов:

  1. Выбор места.

  2. Копание ямы.

  3. Укладка.

  4. Устройство переливов между камерами.

  5. Гидроизоляция.

  6. Утепление и засыпка сооружения землей.

Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.

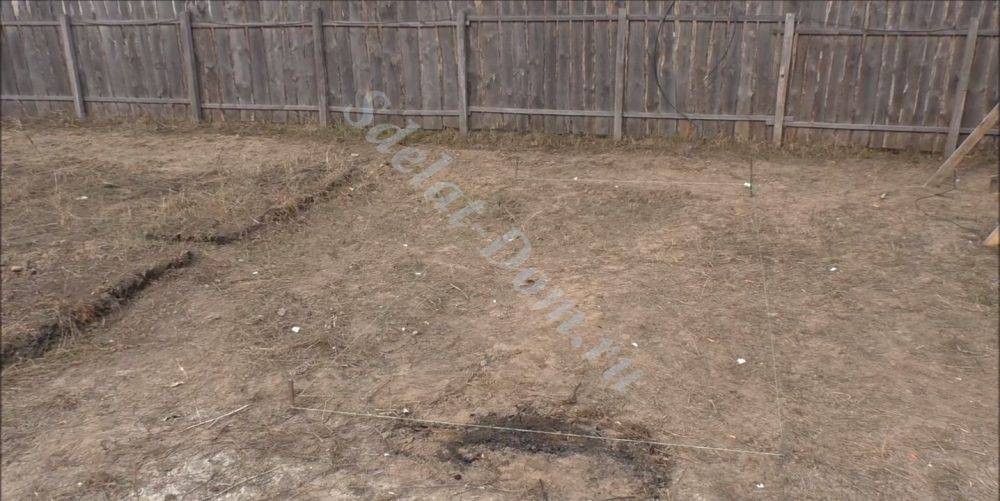

Размечаем на участке место

При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой

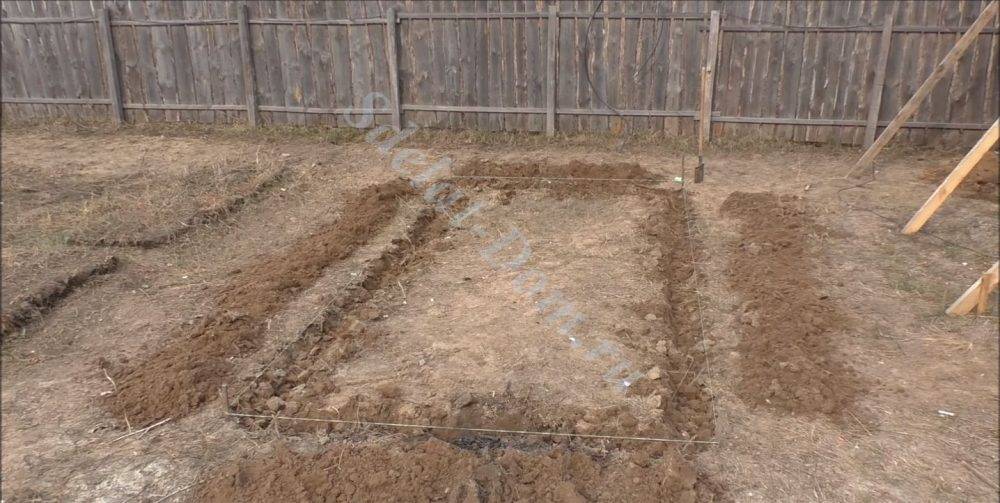

Окапываем контур ямы для работы техники

Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.

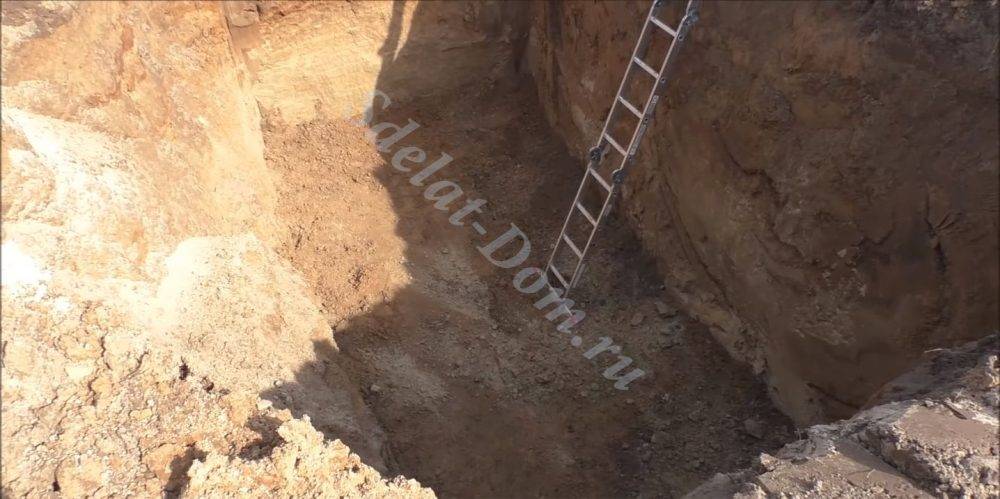

Копаем котлован при помощи техники

Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.

Убираем осыпавшуюся землю из котлована

Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

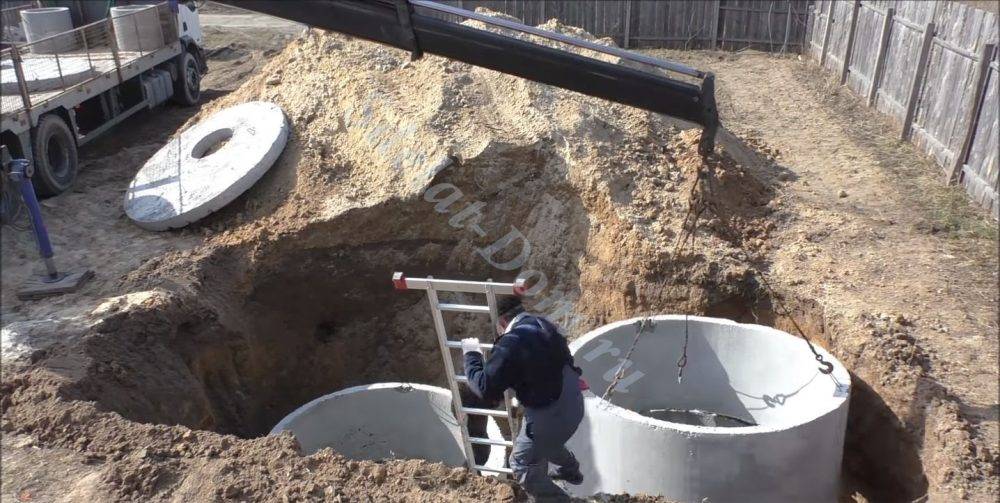

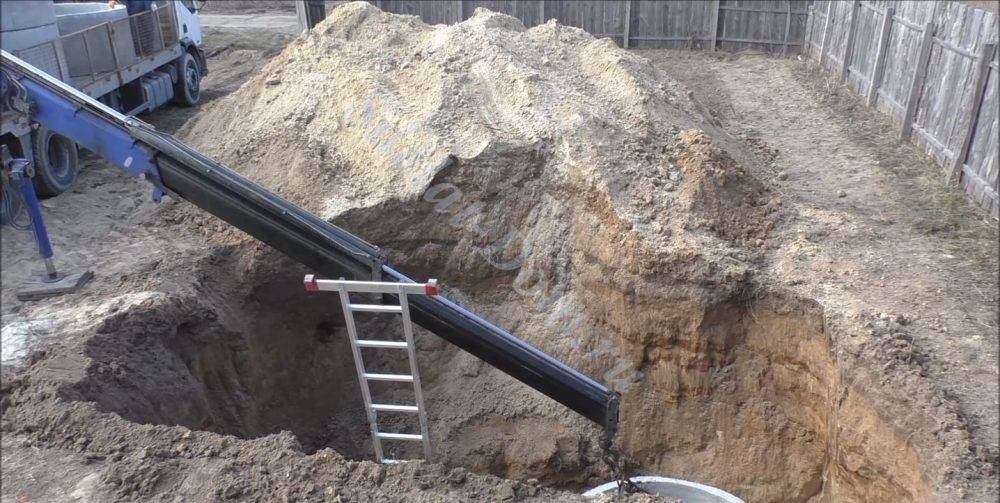

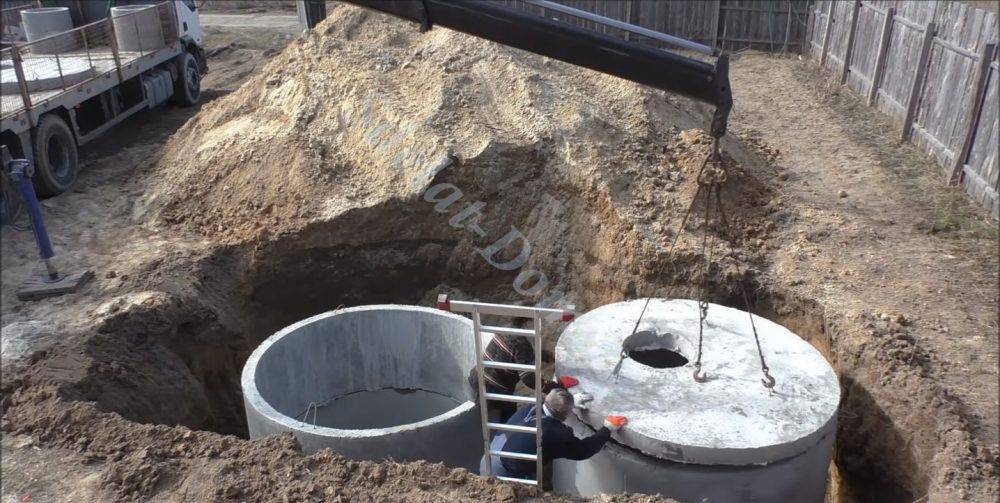

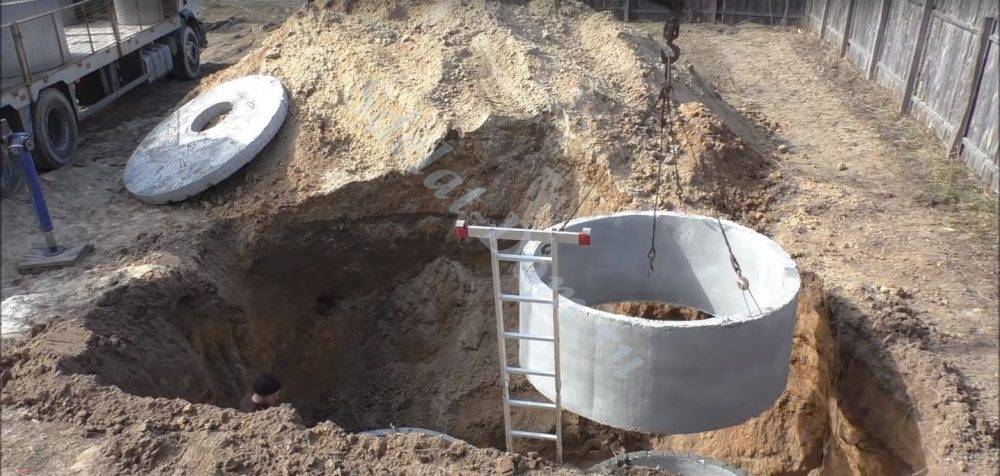

Опускаем кольцо в котлован

Промазываем первый ряд колец раствором и опускаем второй

Аналогично опускаем и третий ряд

Монтируем крышки

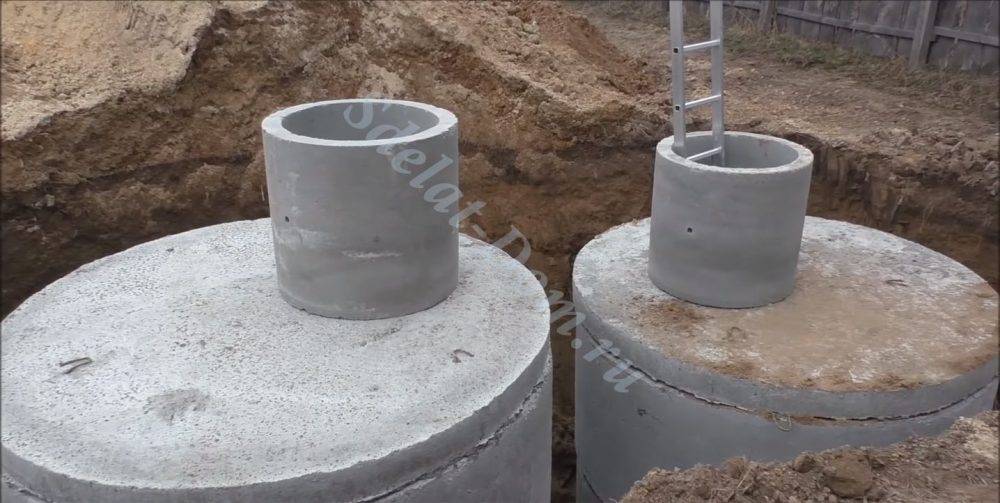

Кольца смонтированы

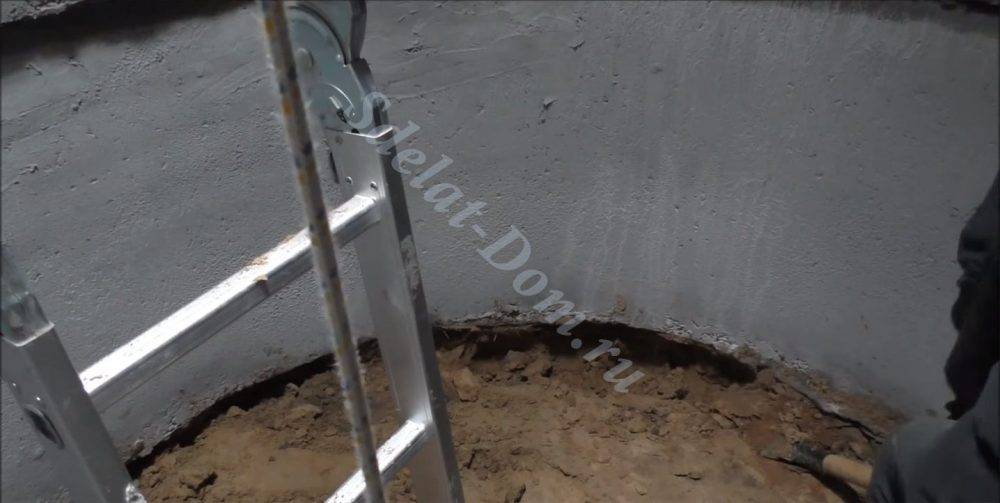

Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру

Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.

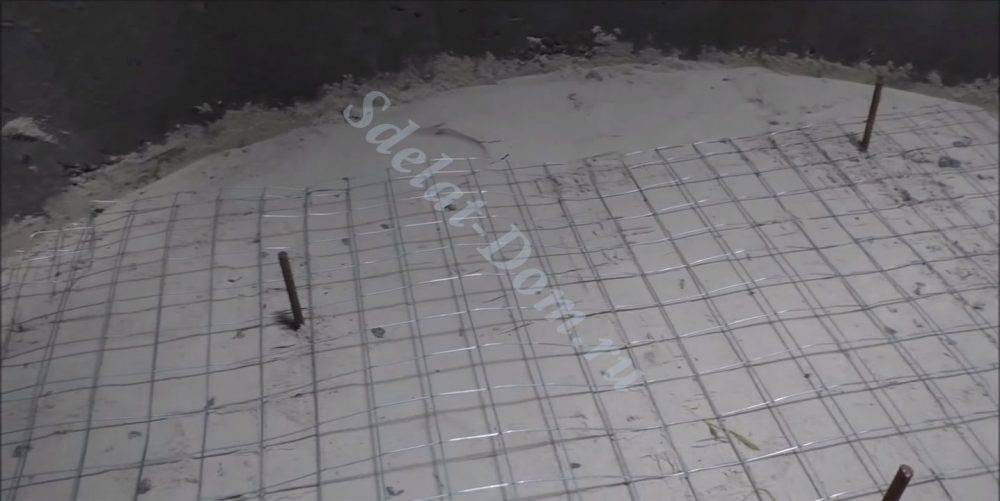

Бетонируем дно входного колодца

Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:

  1. Песок внизу.

  2. Мелкофракционный щебень посередине.

  3. Гравий или щебень крупной фракции в 40–70 мм сверху.

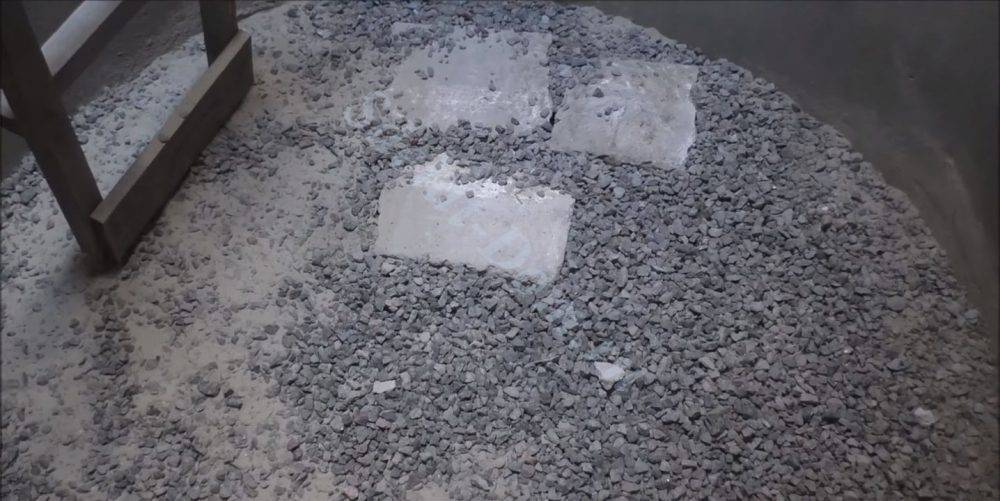

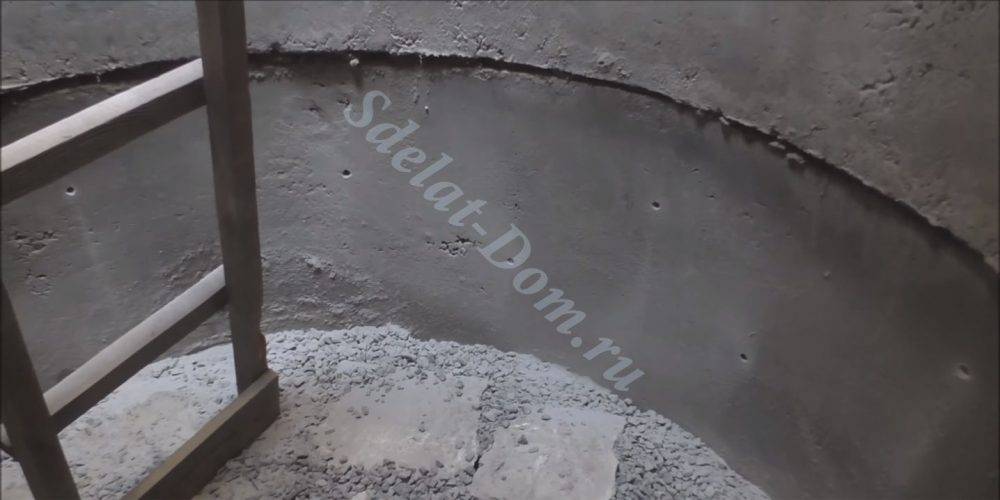

Засыпаем щебень на дно дренажного колодца

Делаем в дренажном колодце дополнительные отверстия для ухода воды

Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.

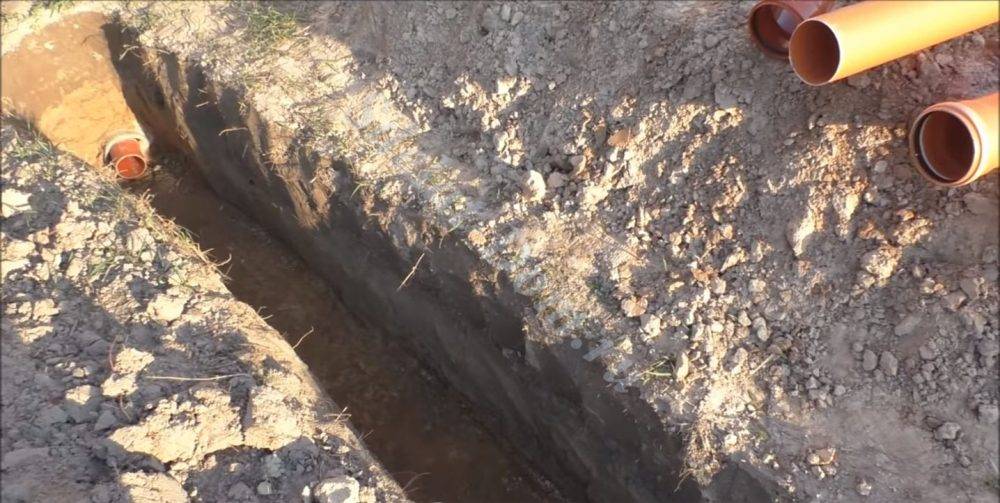

Прокапываем траншею для укладки труб

Укладываем канализационные трубы в траншее под уклоном

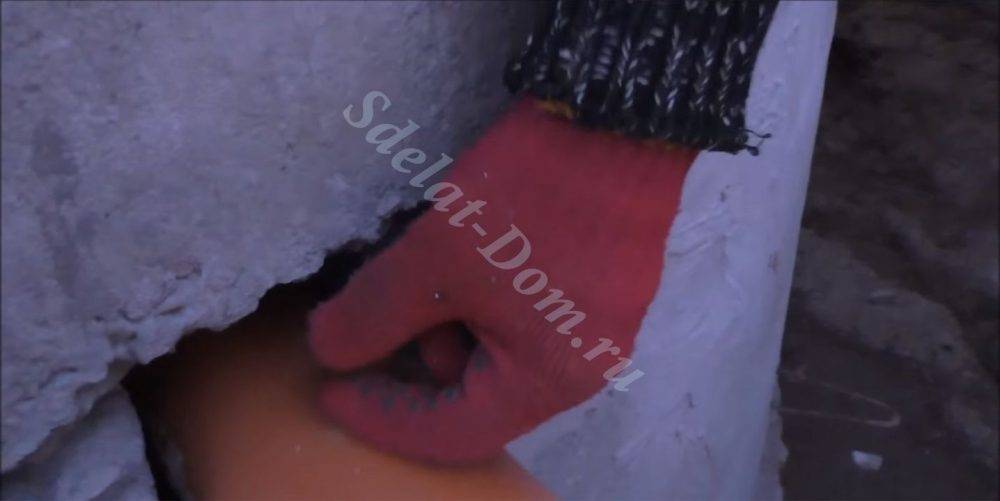

Заводим трубы в колодец, оставляя сверху зазор для усадки

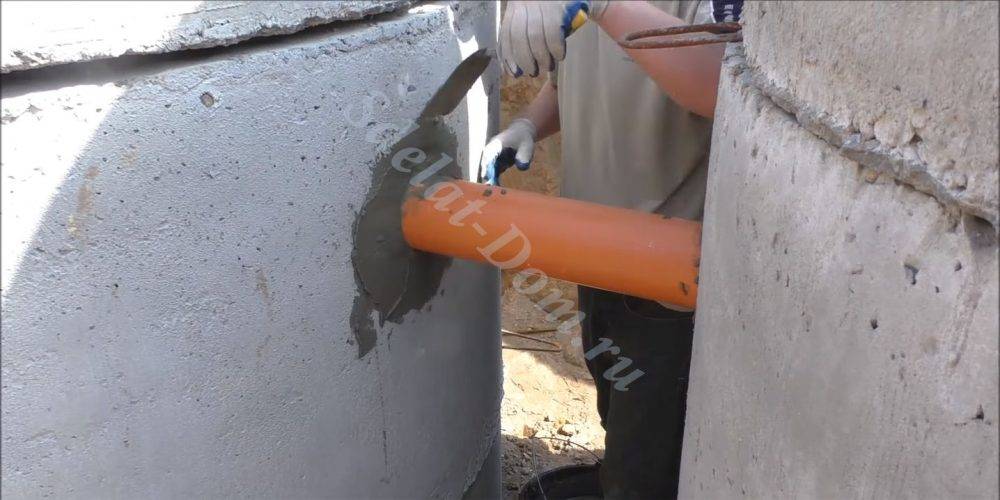

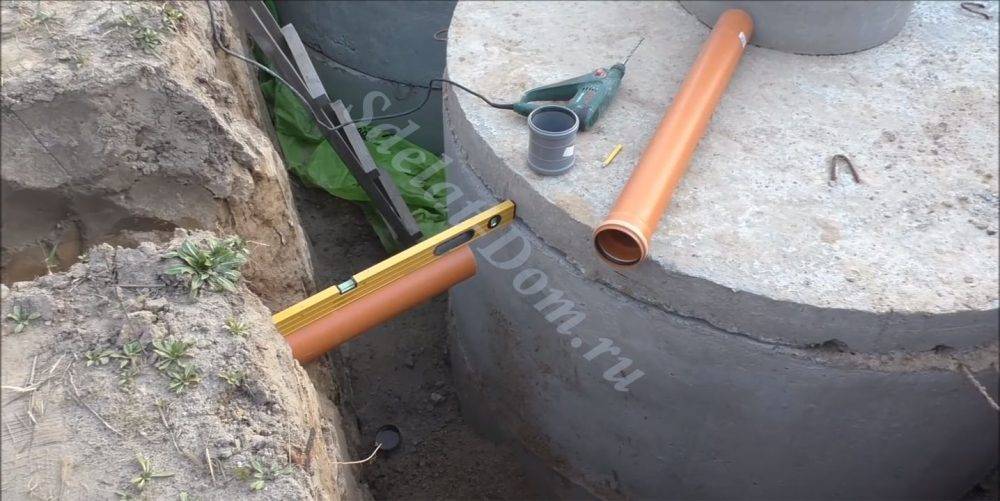

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома

Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.

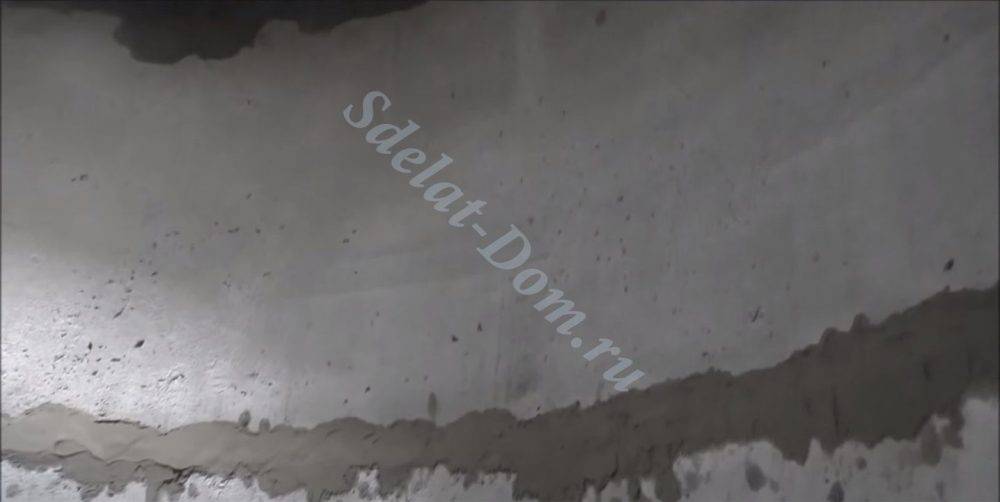

Замазываем все швы в первом колодце — он должен быть герметичным

Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.

Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.

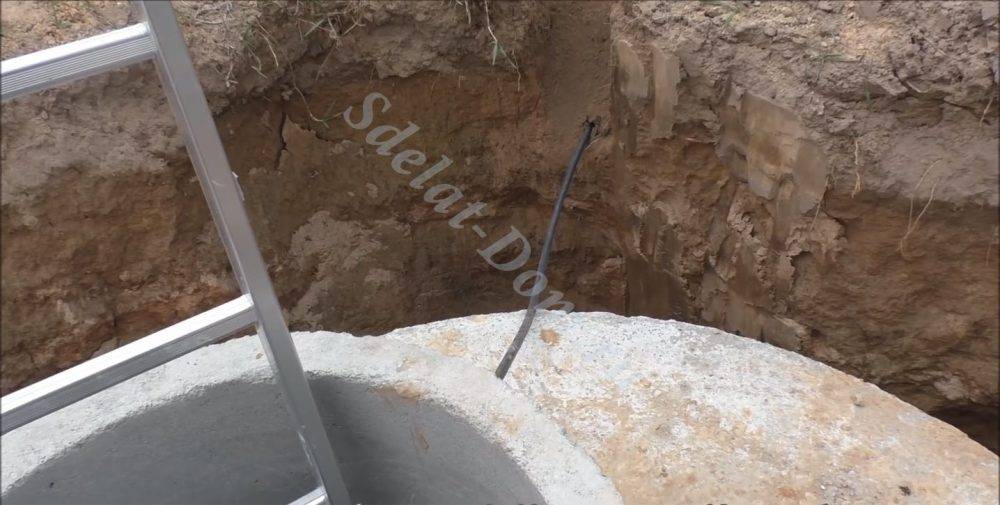

Если планируем устанавливать компрессор, то заводим трубу под кабель

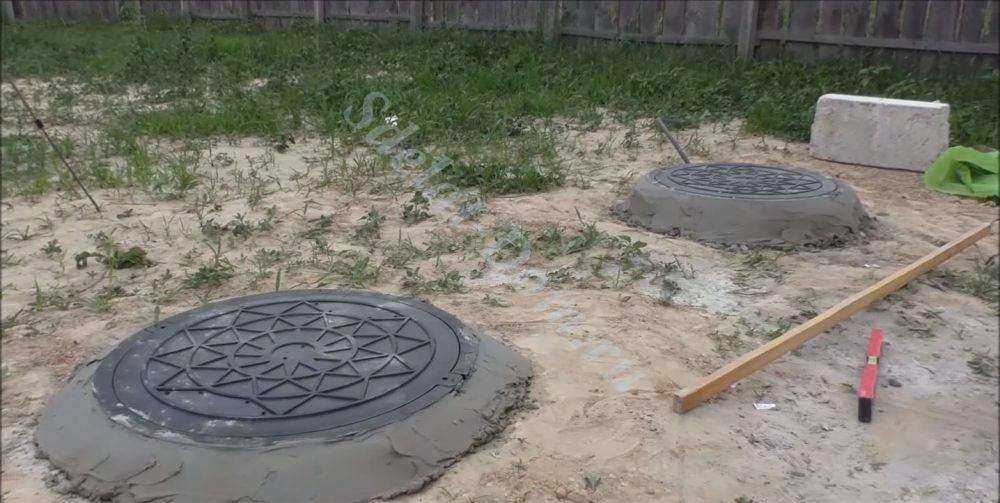

Устанавливаем канализационные люки

Что такое септик

Определение конструкции типа «септик» дано в ГОСТ 25150-82. Септиком называют сооружение для механической очистки сточных вод отстаиванием с анаэробным сбраживанием их осадка.

Даже самый качественный септик чистит стоки на 60-65%. Остальная очистка напрямую зависит от качества сооружений подземной фильтрации. Сооружения представляют собой сеть из фильтрующего колодца, трубчатых полей фильтрации, дренажного тоннеля. Стоки из септика подаются в фильтрационную систему дренажным насосом (принудительно) или самотеком.

Для обустройства локальной канализационной системы применяют пластиковые, металлические конструкции и бетонные кольца для колодцев. Последний вариант считают самым надежным и прочным. В качестве основных элементов применяют колодезные кольца высотой от 0,9 м и диаметром в 1,0/1,5/2,0 м.

Септик из бетонных колец послужит очень долго

Зачем септик, если можно просто вырыть яму и сливать все стоки в нее – этот вопрос может быть актуален для владельцев дач, загородных домов. Проблема обычной сливной ямы – минимальная степень фильтрации. Отходы жизнедеятельности постепенно скапливаются, засоряют яму. Грунт не может справиться с очисткой, вещества просачиваются в землю и приводят к снижению ее качества.

Через 5-7 лет пользования сливной ямой земля на огороде придет в негодность. Чтобы восстановить полезные свойства, грунт придется полностью заменить. К тому же соседи будут очень недовольны, если из-за талых вод содержимое сливной ямы окажется у них на огороде.

Плюсы пластиковых септиков

  • Герметичность, которая недостижима в септике из бетонных колец. Поэтому пластиковые конструкции подходят для участков с высоким УГВ. Иными словами, дно септика может находится ниже глубины залегания подземных вод.
  • Лёгкий вес в сравнении с септиками из колец. Как следствие – меньше затраты на транспортировку, проще и быстрее монтаж, зачастую без использования спецтехники.

Добавим, что пластиковые септики обладают рядом достоинств, о которых мы говорили, применительно к бетонным конструкциям. Среди них:

  • Продолжительный срок службы.
  • Простота использования и обслуживания.
  • Доступная цена.

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

  • пластиковые трубы;
  • уголки, тройники;
  • асбестовые, вентиляционные трубы;
  • цемент;
  • гидроизоляционный материал;
  • щебень;
  • лопата, перфоратор, лестница, ножовка, мастерок.

 Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

  • правильный расчет расстояния для удаления от дома, источника питьевой воды;
  • низкое нахождение подземных вод;
  • доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

Подготовка котлована

Подготовка котлована для септика.

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном – две. Каждую последующую яму располагаем ниже на 20-30 см.

Монтаж колец, подводка труб

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло, битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

Перекрытие и засыпка колодца

Завершающий фактор основных работ – установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Выбор места для очистного сооружения

Санитарную зону при проектировании очистного сооружения размещают в удалении от значимых объектов на участке с тем, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места под размещение сооружения руководствуются двумя нормативами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила строительных наружных канализационных сооружений и перечислены требования по обустройству зон, которые могут представлять экологическую опасность окружающей среде.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вред состоянию окружающей среды

При наличии поблизости водоемов с проточной водой, расстояние до них следует выдерживать как минимум в 20 метров. Если на участке есть растительные посадки, то расстояние до деревьев должно составлять порядка 3 метров, а кустарников – до одного метра.

Планируя обустройство санитарной зоны стоит уточнить место прокладки подземной газопроводной трубы с тем, чтобы выдержать расстояние до нее в 5 метров.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа строительной и ассенизаторской техники

Важно обеспечить свободное пространство для доступа и маневрирования строительной и ассенизаторской техники. При этом учитывайте, что непосредственно над местом заглубления септика ее ставить нельзя, поскольку тяжеловесная машина способна разрушить стенки очистного сооружения

Место для установки ↑

Септик располагается с таким расчетом, чтобы до источника водоснабжения (колодец, скважина) было выдержано расстояние не менее 30 м.

Оголовок септика с крышкой должен иметь возвышение, достаточное для того, чтобы избежать попадания в колодец талой и дождевой воды.

Фото: место установки

Конструкция при высоком уровне грунтовых вод

Уровень грунтовых вод считается высоким, если вода появляется на глубине от 0.5 до 1.0 м. Это создает значительные трудности при сооружении септика.

Сложность состоит не столько в проведении земляных работ, сколько в проблеме герметичности емкостей септика. Это особенно актуально для септика из бетонных колец.

Важно! Обеспечить 100 % качество гидроизоляции стыков колец очень сложно. Использование современных материалов позволяет добиться этого, но малейшая течь приведет к быстрому заполнению септика

Под вопросом оказывается не только эффективный отстой стоков, но сама работа септика. Даже если гидроизоляция выполнена идеально, рассчитывать на почвенную фильтрацию нет оснований.

Выходом при этом может быть дополнительная надземная площадка фильтрации — слой грунта в виде горки.

При этом потребуется задействовать дренажные насосы, что приведет к удорожанию и усложнению общей конструкции.

Возможно, что целесообразным в этом случае будет отказ от использования бетонных колец в пользу герметичных емкостей типа бочек, цистерн и еврокубов.

Расстояние от дома до септика

Расстояние от фундамента дома до септика не должно быть менее 5 м. Но и делать его чрезмерно большим нельзя.

Важно! Канализационная труба должна прокладывается с уклоном не менее 2.5 см на метр длины на глубине 0.8-1.0 м от поверхности. При большом удалении труба войдет в септик слишком глубоко

При этом возможны два варианта — смириться с потерей полезного объема или увеличивать глубину колодца.

Уровень жидкости в септике не должен подниматься выше сточной трубы, иначе возникнет подпор, препятствующий нормальной работе канализации.

Расчет емкости и выбор септика

Объем стоков – основная величина, которую принимают в расчет при составлении проекта очистного сооружения. Строительные нормы закрепляют эту величину на уровне 200 литров в сутки на одного человека. Емкость резервуара устанавливается равной трехсуточному объему сточных вод. Так, рассчитывается вместимость накопителя. Семье из 4-х потребуется септик объемом 2 400 л, а семье из 3 человек в 1800 л.

Так же учитывают число камер очистки: одна камера, две или три камеры. Для семьи состоящей из  3 человек, можно воспользоваться септиком с одной камерой.

Канализационное сооружение должно быть расположено на удалении от питьевой воды в 50 м.

Септик необходимо размещать так, чтобы до его камер можно было достать шлангом ассенизаторской машины.

Как создать фильтрационный колодец

Колодец для фильтрации можно сделать, приобретая готовый материал – пластик, бетон, металл, или же соорудить его своими руками. Схема монтажа похожа с септиком, но имеет свои отличия. Итак, давайте установим последовательность действий:

  • Вырываем котлован;
  • Устанавливаем кольцо, которое иметь по всему периметру разъёмы диаметром 5 см;
  • В кольцо засыпаем гравий, щебень и шлак слоем 1 метр;
  • Наружная часть кольца должна иметь дистанцию до грунта – 50 см;
  • Устанавливаем трубу для стоков;
  • Колодец заполняем грунтом;
  • Постройка накрывается перекрытием, которое может быть бетонным или деревянным и оставляем вход для вентиляционной системы.

Теперь вся система готова.

Какие кольца выбрать – с замком или без

На рынке представлены бетонные кольца с замком (пазо-гребневым соединением) и без него. Бытует мнение, что первые обеспечивают более высокую водонепроницаемость и лучше защищают конструкцию септика от бокового смещения.

Однако, по утверждениям специалистов, это не соответствует действительности. На практике большой разницы между кольцами обоих типов в плане водопроницаемости нет. Если же возникают настолько существенные сдвиги грунта при его морозном пучении, которые в принципе могут сместить одно кольцо относительно другого (вес одного кольца диаметром 1 м – 600 кг), то замок не спасёт. Что же касается удобства центрирования колец с замком при монтаже, то это справедливо только для сооружения из двух колец. В случае септика из трёх и более колец разница вряд ли будет заметна.
