Описание вентиляционной системы
Воздуховоды — это определенные элементы вентиляционной системы, которые имеют разные формы сечения и изготавливаются из различных материалов. Чтобы произвести оптимальные вычисления, потребуется учитывать все габариты отдельных элементов, а также двух дополнительных параметров, таких как объем обмена воздуха и его скорость в сечении воздуховода.
Нарушение вентиляционной системы может привести к различным заболеваниям дыхательной системы и значительно снизить сопротивляемость иммунной системы. Также избыток влаги может привести к развитию болезнетворных бактерий и появлению грибка. Поэтому при установке вентиляции в домах и учреждениях применяются следующие правила:
В каждом помещении необходима установка системы вентиляции.
Важно соблюдать гигиенические нормы воздуха.
В местах различного функционального предназначения требуются разные схемы оборудования системы вентиляции.
В данном видео рассмотрим лучшее совмещение вытяжки и вентиляции:
Это интересно: расчет площади воздуховодов.
Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома
Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.
Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:
Тип помещения | Минимальные нормы воздухообмена (кратность в час или кубометров в час) | |
---|---|---|
ПРИТОК | ВЫТЯЖКА | |
Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома» | ||
Жилые помещения с постоянным пребыванием людей | Не менее однократного обмена объема в течение часа | – |
Кухня | – | 60 м³/час |
Ванная, туалет | – | 25 м³/час |
Остальные помещения | Не менее 0,2 объема в течение часа | |
Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха» | ||
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания: | ||
При общей жилой площади более 20 м² на человека | 30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час | |
При общей жилой площади менее 20 м² на человека | 3 м³/час на каждый 1 м² площади помещения | |
Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные» | ||
Спальная, детская, гостиная | Однократный обмен объема в час | |
Кабинет, библиотека | 0,5 от объема в час | |
Бельевая, кладовка, гардеробная | 0,2 от объема в час | |
Домашний спортзал, биллиардная | 80 м³/час | |
Кухня с электрической плитой | 60 м³/час | |
Помещения с газовым оборудованием | Однократный обмен + 100 м³/час на газовую плиту | |
Помещение с твёрдотопливным котлом или печью | Однократный обмен + 100 м³/час на котел или печь | |
Домашняя прачечная, сушилка, гладильная | 90 м³/час | |
Душевая, ванная, туалет или совмещенный санузел | 25 м³/час | |
Домашняя сауна | 10 м³/час на каждого человека |
Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).
Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.
Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.
Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции
Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.
Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.
К примеру, это может выглядеть так:
Помещение и его площадь | Нормы притока | Нормы вытяжки | ||
---|---|---|---|---|
1 способ – по объему комнаты | 2 способ – по количеству людей | 1 способ | 2 способ | |
Гостиная, 18 м² | 50 | – | – | |
Спальная, 14 м² | 39 | – | – | |
Детская, 15 м² | 42 | – | – | |
Кабинет, 10 м² | 14 | – | – | |
Кухня с газовой плитой, 9 м² | – | – | 60 | |
Санузел | – | – | – | |
Ванная | – | – | – | |
Гардероб-кладовая, 4 м² | – | |||
Суммарное значение | 177 | |||
Принимаемое общее значение воздухообмена |
Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.
Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.
Правила определения скорости воздуха
Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.
Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.
№1 — санитарные нормы уровня шума
Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.
В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.
Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений
Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.
Уровни звукового давления представлены в другой таблице:
При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума
№2 — уровень вибрации
Мощность работы вентиляторов напрямую связана с уровнем вибрации.
Максимальный порог вибрации зависит от нескольких факторов:
- размеров воздуховода;
- качества прокладок, обеспечивающих снижение уровня вибрации;
- материала изготовления труб;
- скорости потока воздуха, проходящего по каналам.
Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:
Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика
Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.
№3 — кратность воздухообмена
Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.
В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.
Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.
Кратность вычисляют по следующей формуле:
N=V/W,
где:
- N – кратность воздухообмена, раз в 1 час;
- V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
- W – объем помещения, м³.
Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.
Например, для жилых помещений подходит следующая таблица кратности воздухообмена:
Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции
Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?
Произойдет одно из двух:
Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов
Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени
Кратность выше нормы
Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.
Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.
Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы
При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха
Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.
Общие принципы расчета
Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.
Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.
Скорость движения воздуха измеряется в м/с.
Рекомендуемые скорости воздуха
Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.
Формулы для расчета
Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:
ϑ= L / 3600*F, где
ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;
L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;
F – площадь поперечного сечения трубопровода, измеряется в м2.

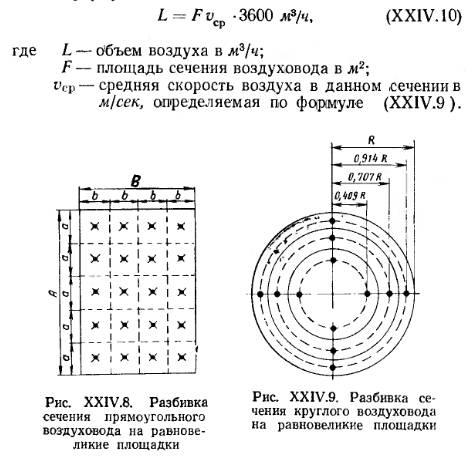

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

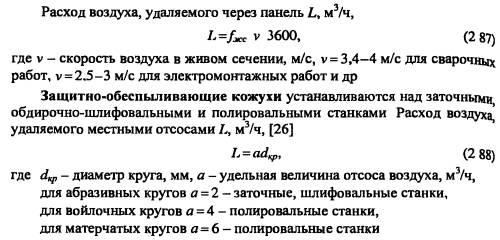

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:
L = 3600 x F x ϑ.
В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).
Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.
Несколько полезных советов и замечаний
Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:
- не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
- можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
- чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
- меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.
Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.
Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции
Аэродинамический расчет воздуховодов обычно сводится к определению размеров их поперечного сечения, а также потерь давления на отдельных участках и в системе в целом. Можно определять расходы воздуха при заданных размерах воздуховодов и известном перепаде давления в системе.
При аэродинамическом расчете воздуховодов систем вентиляции обычно пренебрегают сжимаемостью перемещающегося воздуха и пользуются значениями избыточных давлений, принимая за условный нуль атмосферное давление.
При движении воздуха по воздуховоду в любом поперечном сечении потока различают три вида давления:статическое, динамическое и полное.
Статическое давление определяет потенциальную энергию 1 м3 воздуха в рассматриваемом сечении (рст равно давлению на стенки воздуховода).
Динамическое давление – это кинетическая энергия потока, отнесенная к 1 м3 воздуха, определяется по формуле:
(1)
где – плотность воздуха, кг/м3; – скорость движения воздуха в сечении, м/с.
Полное давление равно сумме статического и динамического давлений.
(2)
Традиционно при расчете сети воздуховодов применяется термин “потери давления” (“потери энергии потока”).
Потери давления (полные) в системе вентиляции складываются из потерь на трение и потерь в местных сопротивлениях (см.: Отопление и вентиляция, ч. 2.1 “Вентиляция” под ред. В.Н. Богословского, М., 1976).
Потери давления на трение определяются по формуле Дарси:
(3)
где – коэффициент сопротивления трению, который рассчитывается по универсальной формуле А.Д. Альтшуля:
(4)

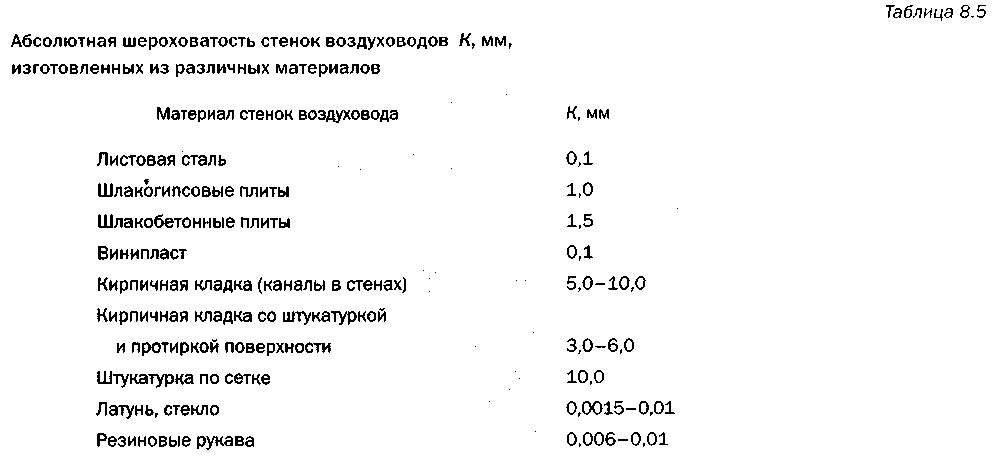

где – критерий Рейнольдса; К – высота выступов шероховатости (абсолютная шероховатость).При инженерных расчетах потери давления на трение , Па (кг/м2), в воздуховоде длиной /, м, определяются по выражению
(5)
где – потери давления на 1 мм длины воздуховода, Па/м [кг/(м2 * м)].

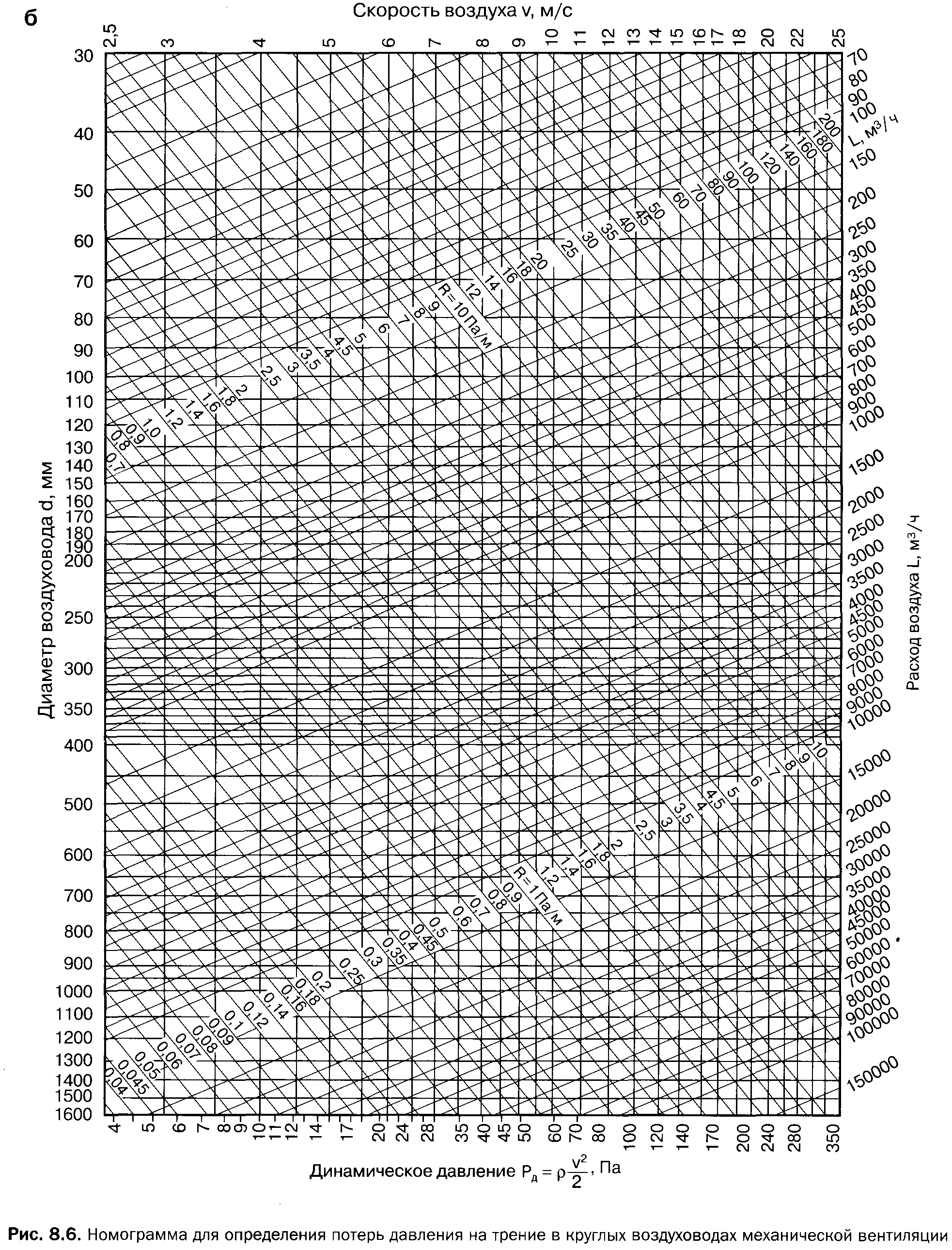

Для определения Rсоставлены таблицы и номограммы. Номограммы (рис. 1 и 2) построены для условий: форма сечения воздуховода круг диаметром, давление воздуха 98 кПа (1 ат), температура 20°С, шероховатость= 0,1 мм.
Для расчета воздуховодов и каналов прямоугольного сечения пользуются таблицами и номограммами для круглых воздуховодов, вводя при этом эквивалентный диаметр прямоугольного воздуховода, при котором потери давления на трение в круглом и прямоугольном ~ воздуховодахравны.
В практике проектирования получили распространение три вида эквивалентных диаметров:
■ по скорости
при равенстве скоростей
■ по расходу
при равенстве расходов
■ по площади поперечного сечения
при равенстве площадей сечения

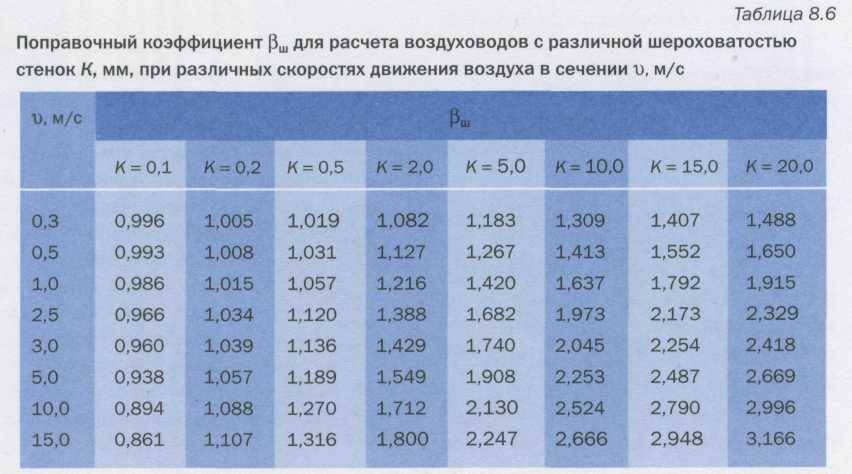

При расчете воздуховодов с шероховатостью стенок, отличающейся от предусмотренной в таблицах или в номограммах (К = ОД мм), дают поправку к табличному значению удельных потерь давления на трение:
(6)
где – табличное значение удельных потерь давления на трение; – коэффициент учета шероховатости стенок (табл. 8.6).
Потери давления в местных сопротивлениях. В местах поворота воздуховода, при делении и слиянии потоков в тройниках, при изменении размеров воздуховода (расширение – в диффузоре, сужение – в конфузоре), при входе в воздуховод или в канал и выходе из него, а также в местах установки регулирующих устройств (дросселей, шиберов, диафрагм) наблюдается падение давления в потоке перемещающегося воздуха. В указанных местах происходит перестройка полей скоростей воздуха в воздуховоде и образование вихревых зон у стенок, что сопровождается потерей энергии потока. Выравнивание потока происходит на некотором расстоянии после прохождения этих мест. Условно, для удобства проведения аэродинамического расчета, потери давления в местных сопротивлениях считают сосредоточенными.
Потери давления в местном сопротивлении определяются по формуле
(7)
где – коэффициент местного сопротивления (обычно, в отдельных случаях имеет место отрицательное значение, при расчетах следует учитывать знак).
Коэффициентотносится к наибольшей скорости в суженном сечении участка или скорости в сечении участка с меньшим расходом (в тройнике). В таблицах коэффициентов местных сопротивлений указано, к какой скорости относится.
Потери давления в местных сопротивлениях участка, z, рассчитываются по формуле
(8)
где
– сумма коэффициентов местных сопротивлений на участке.
Общие потери давления на участке воздуховода длиной, м, при наличии местных сопротивлений:
(9)
где – потери давления на 1 м длины воздуховода;
– потери давления в местных сопротивлениях участка.
Важность воздухообмена
В зависимости от размеров помещения скорость воздухообмена должна быть разной
Задача любой вентиляции – обеспечить оптимальный микроклимат, уровень влажности и температуру воздуха в помещении. Эти показатели влияют на комфортное самочувствие человека во время рабочего процесса и отдыха.
Некачественная вентиляция приводит к размножению бактерий, вызывающих инфекции дыхательных путей. Продукты питания начинают быстро портиться. Повышенный уровень влажности провоцирует появление грибка и плесени на стенах и предметах мебели.
Свежий воздух может поступать в помещение естественным способом, но добиться соблюдения всех санитарно-гигиенических показателей можно только при работе качественной системы вентиляции. Она должна быть рассчитана для каждого помещения отдельно, учитывая состав и объем воздуха, конструктивные особенности.
Для небольших частных домов и квартир достаточно оборудовать шахты с естественной циркуляцией воздушных потоков. Но для промышленных помещений, больших домов требуется дополнительное оборудование в виде вентиляторов, которые обеспечивают принудительную циркуляцию.
При планировке здания предприятия или общественного учреждения необходимо принимать во внимание следующие факторы:
- качественная вентиляция должна быть в каждом помещении;
- необходимо, чтобы состав воздуха соответствовал всем утвержденным нормам;
- на предприятия требуется установка дополнительного оборудования, которое будет регулировать скорость воздуха в воздуховоде;
- для кухни и спальни необходимо монтировать разные типы вентиляции.
Важность воздухообмена для человека
По строительным и гигиеническим нормам, каждый жилой или производственный объект необходимо обеспечить системой вентиляции.
Главное ее назначение – сохранение воздушного баланса, создание благоприятного для работы и отдыха микроклимата. Это значит, что в атмосфере, которой дышат люди, не должно наблюдаться переизбытка тепла, влаги, загрязнений различного рода.
Нарушения в организации системы вентиляции приводят к развитию инфекционных болезней и заболеваний дыхательной системы, к снижению иммунитета, к преждевременной порче продуктов питания.
В излишне влажной и теплой среде быстро развиваются болезнетворные микроорганизмы, на стенах, потолках и даже на мебели появляются очаги плесени и грибка.
Схема вентиляции в двухэтажном частном доме. Вентиляционная система оборудована приточно-вытяжной энергосберегающей установкой с рекуператором теплоты, который позволяет повторно использовать тепло выводимого из здания воздуха
Одним из условий сохранения здорового воздушного баланса является правильное проектирование системы вентиляции. Каждая часть воздухообменной сети должна быть подобрана, исходя из объемов помещения и характеристик воздуха в нем.
Предположим, в небольшой квартире достаточно хорошо налаженной приточно-вытяжной вентиляции, тогда как в производственных цехах обязательна установка оборудования для принудительного воздухообмена.
При строительстве домов, общественных учреждений, цехов предприятий руководствуются следующими принципами:
- каждое помещение нужно обеспечить системой вентиляции;
- необходимо соблюдать гигиенические параметры воздуха;
- на предприятиях следует установить устройства, увеличивающие и регулирующие скорость воздухообмена; в жилых помещениях – кондиционеры или вентиляторы при условии недостаточной вентиляции;
- в помещениях разного назначения (например, в палатах для больных и операционной или в офисе и в комнате для курения) необходимо оборудовать разные системы.
Чтобы вентиляция соответствовала перечисленным условиям, нужно сделать расчеты и подобрать оборудование – приборы подачи воздуха и воздуховоды.
Также при устройстве вентиляционной системы необходимо правильно выбирать места забора воздуха, чтобы не допустить поступления загрязненных потоков обратно в помещения.
В процессе составления проекта вентиляции для частного дома, многоэтажного жилого здания или производственного помещения рассчитывают объем воздуха и намечают места монтажа вентиляционного оборудования: водухообменных установок, кондиционеров и воздуховодов
От размеров воздуховодов (в том числе домовых шахт) зависит эффективность воздухообмена. Выясним, каковы нормы скорости потока воздуха в вентиляции, указанные в санитарной документации.
Какой дефлектор выбрать
Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.
Рекомендации по выбору различных дефлекторов:
- При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
- Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
- Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.
Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.
Особенности выбора вентилятора
В выборе вентилятора надо руководствоваться следующими требованиями:
Схема определения шумовых характеристик канальных вентиляторов.
- У устройства должен быть минимальный удельный уровень мощности звука и узкий спектр звуковых волн, соответствующий предъявляемым условиям эксплуатации.
- Мощность вентилятора выбирается в соответствии с суммарными потерям при движении воздуха по каналам сети.
- Не рекомендуется применять крыльчатку с числом лопастей меньше 12. Такие конфигурации зачастую создают дополнительные тона аэродинамического шума при прохождении воздушной среды через крыльчатку. Усиление шумов определяется отдельным устройством вентилятора, отклонением воздушных масс при попадании на крыльчатку и дальнейшим взаимодействием потока с внутренней поверхностью воздуховодов.
- В сетях, где расход регулируется, отдельно учитывают воздействие изменения аэродинамических характеристик на громкость работы вентилятора. Снижение расхода при изменении угла установки лопастей может существенно усилить создаваемый шум.
- Дополнительно отрегулировать громкость работы агрегата позволит понижение частоты оборотов рабочего колеса в диапазоне регулирования при неизменной мощности.
- Штуцеры вентилятора и подключаемые участки воздуховода лучше соединять через гибкие вставки, гасящие вибрации, которые передает корпус агрегата на остальные участки.
Расчёт системы вентиляции
Этот материал любезно предоставлен моим другом — Spirit’ом.
Согласно санитарным нормам, система вентиляции должна обеспечивать замену воздуха в помещении за один час, это значит что за час в помещение должен поступить и удалиться из него объём воздуха, равный объёму помещения. Поэтому первым шагом мы считаем этот объём, перемножив площадь помещения на высоту потолков. Если у вас допустим помещение площадью 40 м2 с высотой потолков 2.5м, то его объём будет 40*2.5=100 м3. Значит производительность приточной и вытяжной систем должны быть по 100 м3/ч. Это минимальный расход, я рекомендую вдвое больше. Ищете вентилятор с такой производительностью, а лучше ещё больше, потому что производительность указывается при условии отсутствия противодавления, а когда вы поставите в приточную систему фильтр, противодавление появится и уменьшит производительность. Если у вас производительность 200 м3/ч, то в трубе 125мм примерная скорость потока будет 4.5 м/с, в трубе 100 мм — 6.5 м/с, а в трубе 160мм – чуть меньше 3 м/с. Считается, что комфортная скорость воздуха для человека – до 2 м/с. Если у вас есть анемометр, то зная эти цифры вы можете проверить производительность системы вентиляции.
Далее, допустим вы хотите поставить в приточный канал нагреватель. С помощью четвёртой таблицы вы можете определить его мощность. Допустим на улице -10°С, а вам хочется чтобы в помещении было +20°С, значит разница температур 30°С. Находим строчку 200 м3/ч, смотрим пересечение столбца 30°С, получаем мощность 2010 Вт. Понятно, что это при отсутствии других источников тепла, так что в реале потребуется существенно меньше.
Следующий момент – расчёт влажности. В тёплом воздухе помещается больше воды, чем в холодном. Поэтому при нагревании его влажность уменьшается, а при охлаждении увеличивается. Допустим у нас за бортом -10°С при 80% влажности, а в помещении воздух нагревается до +20°С. Содержание воды в одном кубометре 2.1*0.8=1.68 г/м3, а влажность нагретого воздуха получится 1.68/17.3=0.097 то есть примерно 10%. Сколько же надо испарить воды, чтобы получить влажность, допустим, 50% при расходе 200 м3/ч?
Ответ: 200*(17.3*0.5-1.68)=1394 г/ч=1.4 кг/ч

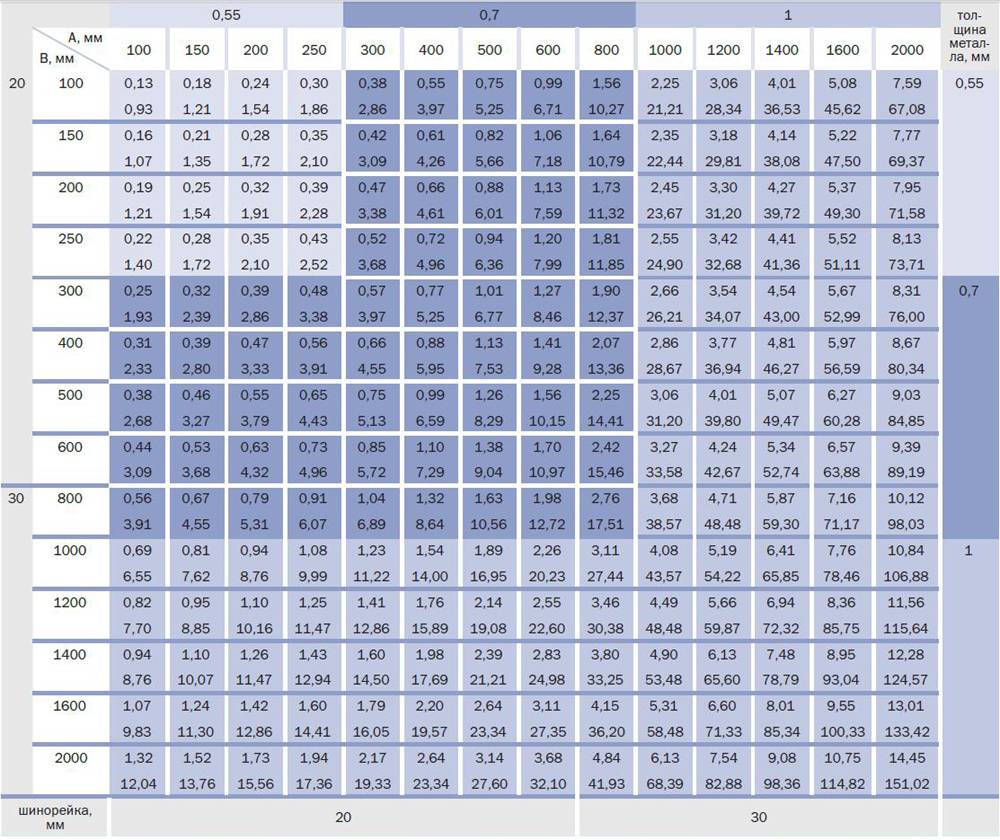

Сечения и расходы
Диаметр круга, см | Площадь, м2 | Относительно круга 10см | Габариты, см | Площадь, м2 | Относительно круга 10см |
10 | 0.00785 | 1 | 12х6 | 0.0072 | 0.92 |
12.5 | 0.0123 | 1.57 | 20х6 | 0.012 | 1.53 |
15 | 0.0177 | 2.26 | 30×20 | 0.06 | 7.64 |
16 | 0.020096 | 2.56 | 40×20 | 0.08 | 10.19 |
20 | 0.0314 | 4 | 50×25 | 0.125 | 15.92 |
25 | 0.0491 | 6.26 | 50×30 | 0.15 | 19.1 |
30 | 0.0707 | 9 | 60×30 | 0.18 | 22.93 |
40 | 0.126 | 16 | |||
50 | 0.196 | 24.97 |
Расход воздуха, м3 в час (без учёта турбулентностей)
Диаметр круглого сечения,см | Скорость потока | ||||||||||
0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
10 | 14.1 | 28.3 | 42.4 | 56.6 | 70.7 | 84.8 | 113 | 141 | 170 | 226 | 283 |
12.5 | 22.1 | 44.2 | 66.3 | 88.4 | 110 | 132 | 177 | 221 | 265 | 353 | 442 |
15 | 31.8 | 63.6 | 95.4 | 127 | 159 | 191 | 254 | 318 | 382 | 509 | 636 |
16 | 36.2 | 72.3 | 108.5 | 144.7 | 180.9 | 217 | 289 | 362 | 434 | 579 | 724 |
20 | 56.6 | 113 | 170 | 226 | 283 | 339 | 452 | 565 | 678 | 904 | 1130 |
25 | 88.4 | 177 | 265 | 353 | 442 | 530 | 707 | 883 | 1060 | 1413 | 1770 |
30 | 127 | 255 | 382 | 509 | 635 | 763 | 1017 | 1272 | 1526 | 2035 | 2550 |
40 | 226 | 452 | 679 | 905 | 1130 | 1357 | 1809 | 2261 | 2713 | 3617 | 4520 |
50 | 353 | 707 | 1060 | 1414 | 1766 | 2120 | 2826 | 3533 | 4239 | 5652 | 7070 |
В 1 часе 60*60=3600 секунд.
Площадь круга S=pr2=pd2/4
S=0.0000785*r2 m W:=3600*S*V;
V=S*v*3600=0.000314*r2*3600=0.263*r2*v
Габариты воздуховода,см | Скорость потока | ||||||||||
0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
12х6 | 13 | 26 | 39 | 52 | 65 | 78 | 104 | 130 | 156 | 207 | 260 |
20х6 | 21.6 | 43.2 | 64.8 | 86.4 | 108 | 130 | 173 | 216 | 259 | 346 | 432 |
30×20 | 108 | 216 | 324 | 432 | 540 | 648 | 864 | 1080 | 1296 | 1728 | 2160 |
40×20 | 144 | 288 | 432 | 576 | 720 | 864 | 1152 | 1440 | 1728 | 2304 | 2880 |
50×25 | |||||||||||
50×30 | |||||||||||
60×30 |
Тепловая мощность, затрачиваемая на подогрев приточного воздуха, Вт
Объем, м3/ч | Разница температур | ||||||
1 | 5 | 10 | 15 | 20 | 30 | 40 | |
10 | 3.35 | 16.8 | 33.5 | 50.3 | 67 | 101 | |
20 | 6.7 | 33.5 | 67 | 101 | 134 | 201 | |
30 | 10.1 | 50.3 | 101 | 151 | 201 | 302 | |
40 | 13.4 | 67 | 134 | 201 | 268 | 402 | |
50 | 16.8 | 83.8 | 168 | 252 | 335 | 503 | |
100 | 33.5 | 168 | 335 | 503 | 670 | 1005 | |
150 | 50.3 | 251 | 503 | 754 | 1005 | 1508 | |
200 | 67 | 335 | 670 | 1005 | 1340 | 2010 | |
300 | 101 | 503 | 1005 | 1508 | 2010 | 3015 |
Зависимость количества воды в воздухе от температуры
(атмосферное давление, 100% влажность)
t(°С) | -30 | -20 | -10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
f max (г/м³) | 0.29 | 0.81 | 2.1 | 4.8 | 9.4 | 17.3 | 30.4 | 51.1 | 83.0 | 130 | 198 | 293 | 423 | 598 |
