О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Выбор типа дренажной системы

Общий. Понижает УГВ на всей территории, для этого используется головной либо систематический дренаж. Используется на участках с песчаным грунтом.

Местный. Пристенный, кольцевой, пластовый. Обустраивается для понижения УГВ на локальном участке, защиты подземной части строения от подтопления. Дополняется системой защиты приямков, дорожных объектов, других отдельных сооружений. Используется для слабопроницаемого грунта (глинистый, суглинистый).

Для участка с водоносным пластом со слоистым строением, проектируют комбинированный дренаж, объединяя местную систему с общей.

Видео описание

О том, как правильно устроить дренаж на участке, можно посмотреть в этом видео: Поэтапно работы по обустройству закрытой дренажной системы выглядят так:

• Сначала нужно на бумаге распланировать оптимальное прохождение канав. Они должны располагаться не ближе 2,5 м от деревьев.
• Потом разметить участок по плану.
• Вырыть траншеи.
• Насыпать слой 10-15 см из крупного песка.
• Уложить геотекстиль, на него насыпать гравий.
• Уложить трубы, обёрнутые геотекстилем.
• Заполнить пространство вокруг труб средним гравием, чтобы до уровня земли оставалось 20 см.
• Накрыть краями геотекстиля, засыпать траншею мелкими камушками и грунтом.

Для устройства закрытой дренажной системы в траншеи укладывают специальные трубы Источник ландшафтвказани.рф

Ливневая канализация дорог, мостов, развязок

Поверхностные ливневые стоки дорог, развязок и мостов подлежат отводу и очистке. Для этого используются системы инженерных коммуникаций, которые собирают сточные воды, образующиеся на поверхностях транспортных коммуникаций, сепарируют содержащиеся в них примеси, после чего производится сброс стоков. разрабатывает, выпускает на собственных производственных мощностях и монтирует современные ливневые канализации автомобильных дорог, развязок и мостов, которые отличаются высокой эффективностью, простотой в эксплуатации и обслуживании.

Преимущества «ливневок» транспортных коммуникаций от

Ливневые канализации дорог, мостов и развязок, проектируемые, изготавливаемые и монтируемые , имеют в своем составе множество стеклопластиковых элементов. Они отличаются высокой механической прочностью, устойчивостью к воздействию химических сред, простотой в монтаже и обслуживании. Стоимость таких систем невысока, а их срок службы составляет

несколько десятилетий.

Типы ливневой канализации транспортных коммуникаций

Ливневая канализация под дорогой относится к системам закрытого типа. Она имеет в своем составе сеть подземных коммуникаций, с помощью которых сточные воды направляются сначала в очистные сооружения, а затем отводятся или в канализационные коллекторы, или же на различные объекты окружающей среды. Ливневые канализации смешанного типа являются комбинациями открытых и закрытых «ливневок».

Новый выход на МКАД с федеральной атомобильной дороги М-1 Беларусь Москва-Минск

Основные элементы ливневки на дорогах, развязках и мостах

Практически каждая современная ливневая канализация на дорогах, мостах и развязках состоит из таких основных элементов, как дождеприемники, лотки, трубопроводные коммуникации и очистные сооружения. Все эти компоненты в комплексе позволяют собирать, очищать дождевые, поливомоечные и талые воды, осуществлять их своевременный отвод.

Реконструкция Боровского шоссе

Очистные сооружения автомобильной дороги, моста, развязки

Очистные сооружения для автодорог, развязок и мостов необходимы для того, чтобы доводить отводимые стоки до тех кондиций, которые позволяют производить их сброс. они реализовываются на основе принципа ступенчатости. Это означает, что сначала стоки проходят этап сепарации твердых примесей (пескоотделители), далее попадают в маслобензоотделители. Наличие этих устройств обусловлено тем, что транспорт неизбежно загрязняет ливневые стоки

автодорог, мостов и развязок различными нефтепродуктами (топливом, маслами). В маслобензоотделителях установлены коалесцентные модули, благодаря которым взвешенные в сточных водах органические соединения осаждаются на их поверхностях, укрупняются и всплывают, образуя пленку. Доочистка стоков производится в сорбционном блоке, после чего воды отводятся на рельеф, в водоемы или канализационные коллекторы.

Проектирование и строительство подъездных автомобильных дорог к спортивно-развлекательному центру и яхт-клубу

Устройство глубинного дренажа

Глубинная система дренажа существенно отличается от поверхностной не только устройством, но и назначением. Без нее не обойтись на участках с высоким уровнем залегания грунтовых вод и расположенных в низине. Для эффективной работы такой системы необходимо, чтобы она располагалась ниже водоносного слоя. Определить глубину самостоятельно достаточно сложная задача – для этого потребуется помощь геодезиста, который составит подробную схему участка со всеми отметками УГВ.

Конструкция глубинной системы представляет собой сеть дренажных труб, находящихся в земле и отводящих излишки воды из почвы в дренажный колодец. Просачивание влаги внутрь происходит за счет множества отверстий, расположенных по всей длине трубы. Отверстия можно сделать своими руками или купить изделия с готовой перфорацией. Для устройства глубинного дренажа используют следующие виды труб:

• асбестоцементные – устаревшие материал, постепенно уходящий в прошлое;
• керамические – имеют длительный срок службы и высокую цену;
• пластиковые – на сегодняшний день самые востребованные из-за своей дешевизны и простоты работы с ними.

Совет! Для глубинного дренажа лучше применять пластиковые трубы с продолговатыми отверстиями, которые способствуют лучшему просачиванию воды и меньше подвержены засорению. Чтобы избежать продавливания в результате давления грунта, следует приобретать пластиковые трубы, имеющие гофрированную поверхность.

Последовательность прокладки глубинного дренажа:

• Используя геодезический нивелир произвести разметку участку. Если такой отсутствует, то во время дождя проследить за направлением потоков воды и согласно наблюдениям, составить план расположения дренажных каналов.
• По намеченному плану выкопать систему траншей. Для проверки правильности их расположения дождаться дождя и проследить за тем, чтобы вода нигде не застаивалась. Удостоверившись, что все сделано правильно, можно продолжить работу.
• На дно траншеи по всей длине уложить геотекстильную ленту.
• Соблюдая уклон, сверху геотекстиля насыпать слой щебня.
• Поверх щебеночной подушки уложить дренажные трубы. Соединение отдельных труб в единую систему производится при помощи тройников, крестовин и смотровых колодцев.
• Конец трубы, находящийся в нижней точке участка, заводится в дренажный колодец.
• По бокам и сверху дренажную трубу засыпать слоем щебня. Не используйте для засыпки известняковый щебень. В результате воздействия влаги он превращается в монолитный состав, через который влага не сможет просочиться.
• Трубу вместе со слоем щебня завернуть в геотекстильную ленту – это предотвратит попадание внутрь конструкции глины и песка.
• Засыпать сверху щебнем или песком крупной фракции на 20 см ниже уровня земли.
• Оставшееся пространство засыпать грунтом, находящемся на участке.

Для контроля за работой дренажной системы и прочистки ее в случае засорения необходимо на расстоянии 35-50 м устанавливать смотровые колодцы. Если система имеет множество изгибов, то через один поворот. Колодцы сооружаются из железобетонных колец или полимерных гофрированных труб необходимого диаметра и закрываются декоративными крышками.

Правильно спроектированная и уложенная согласно всем требованиям глубинная система дренажа способна прослужить более полувека.

Пластиковые лотки, каналы, желоба

Пластиковые каналы – это современный и перспективный вариант дренажной системы. На сегодняшний день пластик – популярный материал, нашедший широкое применение в строительстве. Его морозостойкие и сверхпрочные композиции хорошо зарекомендовали себя в производстве элементов для систем водоотведения на объектах с малой и средней степенью нагрузки на дорожное покрытие.

Пластиковые водоотводные лотки все чаще используются для обустройства объектов городской инфраструктуры. Автостоянки, небольшие АЗС, обочины дорог, паркинги, тротуары, территории жилых загородных домов — лишь небольшой список тех объектов, на которых с успехом применяются эти системы из пластика.

Растущий спрос на пластиковые водоотводные лотки объясняется следующими преимуществами:

• Длительный срок эксплуатации. Современные полимерные композиции позволяют получать изделия, обладающие высокими прочностными характеристиками, устойчивые к воздействию агрессивных сред, перепадов температур, ультрафиолета.
• Повышенная пропускная способность. Пластиковые водоотводные желоба имеют идеально гладкую внутреннюю поверхность. Благодаря этому грязь и мусор не оседают на стенках лотков и система длительное время остается чистой, что значительно экономит затраты на ее содержание.
• Малый вес элементов. Пластик – легкий и прочный материал. Пластиковые лотки имеют достаточно тонкие стенки. В целом конструкция получается очень легкой. Это удешевляет и упрощает транспортировку системы и ее монтаж.
• Возможность соединения с канализационными трубами разного диаметра. В лотке имеется несколько выходов стандартных диаметров для соединения с канализационной сетью.
• Простота и удобство монтажа. Монтаж пластиковых лотков не требует больших трудозатрат. Пластик легко обрабатывается, поэтому каналы можно смонтировать в любых условиях, укоротив или подровняв стандартные элементы по месту. Конструкция пластиковых каналов предусматривает их соединение под углом 90º.

Правильно спроектированная и установленная, соответствующая требованиям к величине нагрузок на дорожное покрытие в конкретной зоне, пластиковая дренажная система будет служить долгие годы.

Пластиковые каналы стоят дороже, чем бетонные. Однако их преимущества при установке, обслуживании и длительный срок эксплуатации позволяют сэкономить немалые средства. Если величина нагрузки на покрытие на Вашем объекте не велика, выбор в пользу пластиковых лотков очевиден.

Купить пластиковые лотки по хорошей цене просто — звонитепо телефону и заказывайте!

Какими могут быть эти системы, как называются и работают?

Системы дренажа вокруг строения малой этажности делят на два типа:

1. Поверхностный.
2. Глубинный (подземный).

Поверхностный (верхний) вид

Поверхностный тип может быть представлен в виде:

Линейного водоотвода. Точечного водоотвода.

Что такое линейный водоотвод?

С точки зрения проектирования, он более сложный по сравнению с точечным. Устанавливается для вывода лишней воды за территорию застраиваемого участка, тем самым предотвращая размытие верхнего слоя грунта.

Линейный дренаж выполнен в виде открытых каналов небольшой глубины, расположенных под таким наклоном, чтобы обеспечивался отвод воды. Линейный водоотвод необходимо предусмотреть на таких участках, где происходит большое скопление жидкости.

На этапе проектирования линейной системы дренажа важно продумать абсолютно все, даже то, что кажется незначительным. Осмотреть точки скопления жидкости, определить угол наклона каналов, чтобы водотоку ничего не препятствовало, и затем влага не скапливалась в новых точках

Рекомендации по проектированию каналов:

• уклон для песчаных грунтов – 0,003;
• уклон для глинистых – 0,002.

Точечный водоотвод

Целесообразно размещать на участках малой площади. Каналы устанавливаются в местах скопления воды. Обычно это под водостоками в нижних точках участка. Точечный тип дренирования считается наиболее легким. Для того чтобы его смонтировать не нужно прибегать к помощи проектировщиков.

При точечном водоотводе наклон канала должен быть от 0,005 до 0,01. Точечная система проектируется двумя методами: закрытым и открытым. Открытый представляет собой прокладку системы каналов в небольшие канавы, поверх которых укладывается щебеночный слой.

Стенки канавы имеют угол примерно 30°. Благодаря такому уклону вода стекает в канал без препятствий. Ширина каналов открытого –1,5 м, а глубина – 0,7 м. Недостаток открытого метода заключается в том, что хозяева участка не смогут использовать эту часть земли с пользой.

Для закрытого метода используются дренажные лотки, которые размещают в траншеях. Сверху траншеи укладываются решетки. Благодаря такой конструкции вода беспрепятственно стекает в траншеи, также конструкция защищает дренажную систему от попадания мусора и вероятность ее засорения мала.

Глубинный закрытый вид

Также делится на два типа:

• местный;
• общий.

Общий дренаж предполагает отвод воды со всей территории, а местный предназначен лишь для отвода жидкости от отдельных сооружений (дома, подвалы, дороги и пр.) Местные системы дренажа можно разделить на следующие виды:

1. пристенные;
2. кольцевые;
3. пластовые.

Пристенный горизонтальный

Далее рассказано, что такое пристенная система режима дренажа, из чего состоит и как используется. Она предназначена для отвода влаги из подвальных помещений, расположенных на глинистых и суглинистых грунтах. Также такую систему используют как профилактику. Так как система состоит из дренажных труб, обладающих фильтрующими качествами, размещать трубы, в которые попадает вода и течет по ним, необходимо не ниже фундамента. Кроме того, от ширины фундамента зависит на каком расстоянии от стен устанавливать дренаж.

Кольцевой

Используется для отвода лишней влаги от подвала и фундамента. Когда система общего глубинного дренажа не справляется со своей задачей в песчаных грунтах, то применяют кольцевую систему. Также кольцевую систему можно использовать, когда в грунте присутствуют напорные подземные воды. С помощью такой системы происходит защита здания от влаги. Обычно ее располагают вдоль всех стен дома.

Пластовый

Организовывается вместе с возведением постройки, предназначена для отвода грунтовых вод. Обычно связывается с трубчатой дреной. Пластовую систему устанавливают в основании дома поверх грунта, где содержатся подземные воды. Благодаря наличию подземной дрены происходит отвод и сбор подземных вод.

Сделать выбор в пользу пластового дренирования нужно в тех случаях, когда:

1. Трубчатый дренаж не справляется с защитой от подземных вод.
2. Грунт участка неоднородный, состоящий из различных пород.
3. На участке расположены обводненные закрытые зоны.

Установка происходит следующим образом: под здание засыпается песок, затем в нем обустраиваются каналы из гравия или щебня, их высота не менее 0,2 м. Располагают каналы в зависимости от участка и его гидрогеологических характеристик.

Поверхностное водоотведение от зданий

Стоку воды в сторону дренажных канав должна способствовать и грамотно устроенная вертикальная планировка участка при разработке проекта строительства дома и других зданий. Такая планировка — одна из составляющих устройства общей дренажной системы. Создание насыпи под домом при строительстве улучшает условия отведения дождевой и талой воды от фундамента строений.

Отмостка вокруг дома

Для отвода воды отмостка по периметру дома, площадка и дорожки перед строением делаются с наклоном в сторону общего водоотведения. В направлении сточных и дренажных канав или конструкций подземного дренажа должны быть сориентированы и водоотводящие лотки, принимающие воду из водосточных труб на строениях.

Водосточная труба, направленная в отверстие ливневой канализации

Устраивая приёмники воды под водостоками, следует учесть количество поступающей воды. Так, если в прогнозе погоды сказано, что выпало 6 мм осадков (а это средненький такой дождь), это значит, что на каждый квадратный метр кровли дома упало 6 литров влаги. То есть, при площади крыши в 100 квадратных метров, вы должны обеспечить отток воды объёмом в 600 литров.

Засыпной дренаж вокруг дома — мягкая отмостка

Вокруг дома (по периметру) можно организовать засыпной дренаж. Принцип его устройства такой же, как и в описанных выше «французских» канавах: траншея, засыпанная щебнем и гравием. Верхний слой засыпки может быть декоративным, например, из цветной гальки.

Засыпной дренаж —  замена или дополнение отмостки с твёрдым покрытием. Возможно, он лучше подойдёт к дизайну вашего участка. Есть несколько вариантов конечного покрытия мягкой отмостки:

• декоративные щебень или галька;
• газонная трава;
• декоративные растения.

Дренаж вокруг террасы

Засыпной дренаж хорошо использовать не только по периметру зданий, но и вокруг открытой террасы и бассейна — это сделает площадку более аккуратной.

Создать систему поверхностного дренажа не слишком сложно. Конечно, придётся прорыть канавы и облагородить их, если в этом существует необходимость. Но в целом работы можно провести самостоятельно, вооружившись только лопатой и тачкой.

Главное, правильно распланировать направления канав: так, чтобы и вода лишняя ушла, и посадки, особенно деревья и кустарники, без влаги не остались

Также важно соблюсти уклоны для обеспечения самотёка. . Дренаж участка. Фото сайта vashakanalizaciya.ru

Фото сайта vashakanalizaciya.ru

Дренаж участка. Фото сайта vashakanalizaciya.ru

Если условия на участке с точки зрения лишней воды более суровые, грунтовые воды расположены высоко, то поверхностным дренажом не обойтись. Потребуется «тяжёлая артиллерия» — глубинный дренаж. Тут уже лопатой не справиться, потребуются масштабные земляные работы и инженерный расчёт.

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

• Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
• Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».

• Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
• Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
• На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Создание кольцевого дренажа дома

Кольцевой дренаж используется на тех земельных участках, где уже есть возведенная постройка, а прокладывание траншеи вплотную к дому не допускается. Для этого нужно выкопать углубление на 1,2 м на расстоянии 1-10 м от дома. Точная дистанция определяется с учетом особенностей почвы: чем выше степень проходимости воды, тем больше нужно сделать отступ.

Кольцевой дренаж используется, если прокладывание траншеи вплотную к дому не допускается.

Глубинный вариант не предусматривает какого-либо воздействия на фундамент дома, т.к. все элементы системы находятся под землей подальше от сооружений.

Куда сбрасывать дренируемую воду?

Этот вопрос приходится решать владельцам участков в зонах плотной застройки. Разработчики пластиковых дренажных систем разработали несколько видов дренажных колодцев, в перечень которых входят фильтрационные и герметичные. Конструкции несложно собираются и монтируются без посторонней помощи и применения подъемной техники, а также не нуждаются в дополнительной герметизации, поэтому устанавливаются с минимальной выемкой грунта.

Расположенные на удалении от осушаемой территории, фильтрационные колодцы сбрасывают воду в нижние слои грунта.

Монолитные резервуары для воды сохраняют значительный объем технической воды для хозяйственных потребностей.

Tweet

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.

Основным элементом дренажной системы является перфорированная труба — дрена. Грунтовая вода проникает внутрь системы через отверстия в трубе, по пути проходят фильтрацию через нетканые материалы и гравийЧерез каждые 25 м прямой трассы дренажа и на поворотах систему снабжают смотровыми колодцами. Протяженные и разветвленные дренажные сооружения оснащаются прочистками для удаления пробок из трубопроводаБлагодаря многослойной структуре дренажных систем попадающая в них вода проходит несколько ступеней очистки, в результате может сбрасываться в грунт, на рельеф или в сточный водоем без дополнительной очисткиУстановленные на трассе смотровые и поворотные колодцы позволяют своевременно выявлять проблемы, возникающие в системе, и устранять их наиболее простым и доступным способомСобранную системой грунтовую воду отводят за пределы участка и сбрасывают там, где она не сможет нарушить водный баланс окружающей средыЕсли нет возможности сливать воду за пределами участка, ее отводят в общественную канализационную систему или на поля фильтрации. Для перенаправления воды к объектам разгрузки на участке строят коллекторный колодец, обычно общий для ливневки и дренажаСобранная дренажной системой вода может сбрасываться в нижележащие слои грунта, если они обладают высокими фильтрационными качествами (пески, гравийные и щебенистые отложения). Для повышения скорости впитывания воды в супесчаный грунт колодец собирают из колец с перфорациейУкладка ливневки и дренажной системы может производиться в одну траншею, но следует помнить, что это разные системы, решающие разные задачиВодоприемный компонент дренажной системыУстройства для контроля и прочистки системыМногослойная фильтрующая схемаСмотровой колодец подземных коммуникацийСборс собранной грунтовой воды в канавуКоллекторный колодец для ливневки и дренажаСооружение поглощающего колодцаТраншея для дренажа и ливневой канализации

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

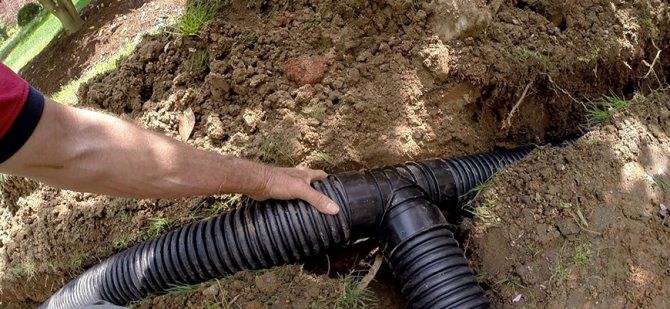

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Вертикальный дренаж

Представляет собой систему колодцев, расположенных в нужном количестве на земельном участке.

Обычно они размещаются вблизи построек, эффективно отводя собранную воду. Для отвода используются специальные насосы и помпы.

В некоторых случаях обустраивают траншеи, позволяющие воде перемещаться самостоятельно без применения специального оборудования.

Так выглядит система вертикального дренажа

Стоит отметить, что вертикальный дренаж очень эффективен.

Но, он со временем начинает заиливаться, теряя свою производительность.

Тогда требуется выполнять обслуживание системы, дабы вернуть ей работоспособность.

Так выглядит дренажный колодец (вертикальный дренаж)

В связи с достаточно высокой сложностью работ по обустройству, перед их началом должна быть составлена схема вертикального дренажа.

Работу лучше доверять специалистам.

Она показывает размещение колодцев или скважин на участке, а также дает следующую информацию:

Схема вертикального дренажа

• глубина залегания водоносного слоя;
• глубина нахождения и толщина осушаемого водопроницаемого слоя;
• уровень грунтовых вод.

Глубина скважины обычно достигает 20-50 метров. При этом, в ней устанавливается специальный фильтр и насос при наличии такой необходимости.

Скважина, глубиною 30 м

Подобные конструкции используются в частных домовладениях редко, потому как требуют профессионального подхода и больших денежных вложений.

Но, они прекрасно показывают себя в ходе осушения болот, имея производительность, равную 150-180 м3/ч.

Нормативные требования к обустройству дренажа

Обустройство поверхностного дренажа современного города регулируется рядом документов, начиная с проектирования, завершая требованиями к качеству материалов и их техническим характеристикам.

К примеру, спорткомплексы и спортплощадки находятся в сфере влияния Технического Комитета Международной Ассоциации Легкоатлетической Федерации. Поэтому контроль за устройством дренажных систем осуществляет эта организация

Далее рассмотрим основные из них:

1. Обустройство наружных сетей канализации – СНиПа 2.06.15-85.
2. Проектирование систем защиты территорий от затоплений и подтоплений – СП 104.13330.2016.
3. Общие нормы строительства и благоустройства городских территорий Градостроительный кодекс РФ от 29 декабря 2004 г. N 190-ФЗ.
4. Общие правила строительства зданий, сооружений и инженерных коммуникаций – СНиП 12-01-2004.
5. Водоотводные системы при строительстве автодорог – СТО 221 НОСТРОЙ 2.25.103-2015.
6. Устройство дренажных сетей при строительстве аэродромов – СТО 221 НОСТРОЙ 2.25.114-2015.
7. И другие нормативно-правовые акты.

Общие требования к материалам для обустройства дренажных систем изложены в ГОСТ 33068-2014 (EN 13252:2005). Рекомендации по расчету дренажных систем при строительстве автодорог регулирует ОДМ 218.2.055-2015. Технические условия для дождеприемников изложены в ГОСТ 3634-99.

За очистку и уборку водосточных канав, лотков, труб, дренажей и других инженерных сооружений, предназначенных для отвода поверхностных и грунтовых вод из дворов, отвечают лица, ответственным за уборку соответствующих территорий

СИСТЕМА ВОДООТВОДА Требования к проектированию

Издание официальное

Москва Российский институт стандартизации 2021

Предисловие

• 1 РАЗРАБОТАН Профессиональной образовательной организацией частным учреждением «Автомобильно-дорожный колледж»

• 2 ВНЕСЕН Техническим комитетом ло стандартизации ТК 416 «Дорожное хозяйство»

• 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 августа 2021 г. № 689-ст

• 4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N9 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (ло состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Оформление. ФГБУ «РСТ». 2021

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас* пространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие требования к проектированию системы дорожного водоотвода

5 Классификация системы дорожного водоотвода

в Требования к проектированию поверхностного водоотвода

6.1 Требования к проектированию поперечного уклона проезжей части и обочин

6.2 Требования к проектированию боковых продольных канав, кюветов, поперечных канав … .6

6.3 Требования к проектированию нагорных канав

6.4 Требования к проектированию испарительных бассейнов

6.5 Требования к проектированию прикромочных (продольных) и откосных телескопических

(поперечных) лотков

6.6 Требования к проектированию дождеприемных колодцев и ливневой канализации

6.7 Требования к проектированию водоотвода за счет устройства мостов и труб

7 Требования к проектированию подземного водоотвода

8 Требования к проектированию водоотвода на транспортных развязках

9 Требования к обеспечению безопасности проезда автомобилей в районах с высокой

интенсивностью дождевых осадков (аквалланирование)

10 Требования к проектированию водоотвода в сложных природных условиях

11 Требования к проектированию водоотвода при реконструкции, капитальном ремонте и ремонте.. 24

12 Охрана окружающей среды (очистные сооружения)

Библиография

ж W

ж

Материалы исполнения и виды

На трубы, проложенные в канаве, оказывает давление вес земли. Даже если поверху них залит бетонный мост, то он только перераспределяет эту нагрузку, но не может полностью устранить ее. Поэтому для скрытой прокладки необходимы трубы, обладающие достаточным уровнем кольцевой жесткости.

Кроме того, на них негативно воздействуют грунтовые, дождевые или талые воды, цикличность зимнего промерзания. А значит, материал исполнения подобных изделий должен быть стойким к коррозии и способным выдерживать низкие температуры.

Для таких работ подходят следующие виды труб:

• Металлические.
• Бетонные.
• Железобетонные.
• Из пластика.

Металлические

Стальная труба для прокладки в канаву может быть разного диаметра и длины, но обязательно толстостенная и хорошего качества.

Металлические изделия с такими характеристиками, несмотря на вероятность появления коррозии, прослужат не менее 30-40 лет. Однако из-за большого веса металлических труб при их монтаже потребуется грузоподъемная техника.

Бетонные

Бетонные трубы кладут в канаву чаще других, поскольку они обладают большой пропускной способностью.

Бетон отлично сопротивляется воздействию агрессивных сред, выдерживает значительные нагрузки и служит в течение долгого срока. Однако из-за большого веса подобных конструкций их самостоятельный монтаж вряд ли осуществим.

Железобетонные

Изготавливаются на заводах ЖБИ методом вибропрессования из тяжелого или мелкозернистого бетона, армируются арматурными каркасами из стальных стержней классов А-1 и А-III.

Железобетонные изделия обеспечивают свободное транспортирование сточных вод, подходят для любых климатических условий. Длина отрезков составляет от 6 до 10 м.

Она способна выдержать давление слоя грунта высотой до 2 м. Для большинства регионов нашей страны, где промерзание грунта не более 1,5 м, этого будет достаточно. У изделий 2 группы несущая способность выше.

Их можно класть на глубину до 4 м. Однако такие конструкции достаточно хрупкие, поэтому должны укладываться на песчаную подушку и защищаться от весовых нагрузок слоем песка сверху.

Пластиковые

Для подземной прокладки выпускаются гофрированные пластиковые трубы, которые намного легче и дешевле других аналогов. Их пропускной способности и кольцевой жесткости достаточно для размещения в канаве.

Они не ржавеют, долговечны и просты в монтаже. Их также нужно положить на песчаную подушку с прослойкой из геотекстиля, а сверху засыпать песком и щебнем.
