Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений

Особенности использования фитингов для труб ПВХ

Еще одной разновидностью полимерных изделий являются трубы из поливинилхлорида. Они нашли свое применение при монтаже систем холодного водоснабжения и канализации. Материал характеризуется прочностью, негорючестью, хорошими диэлектрическими качествами, высокой плотностью, повышенным уровнем жесткости. Трубы из ПВХ стойко переносят температуру транспортируемой жидкости до 65 °С. При сильном импульсном воздействии на трубопровод может возникнуть его повреждение.

Фитинги для ПВХ-труб отличаются такими же качествами, как и сам материал. Поливинилхлоридные элементы можно использовать для создания как внутренних, так и наружных систем водоснабжения и водоотведения.

Для организации последней применяются изделия, созданные из пластмассы особой модификации – непластифицированного поливинилхлорида (НПВХ), материал отличается высоким уровнем механической прочности

Система, включающая такие элементы, способна выдержать большое давление, что особенно важно для наружных напорных сетей водоснабжения и канализации

Фитинги для поливинилхлоридных труб используются как для наружных, так и для внутренних соединений

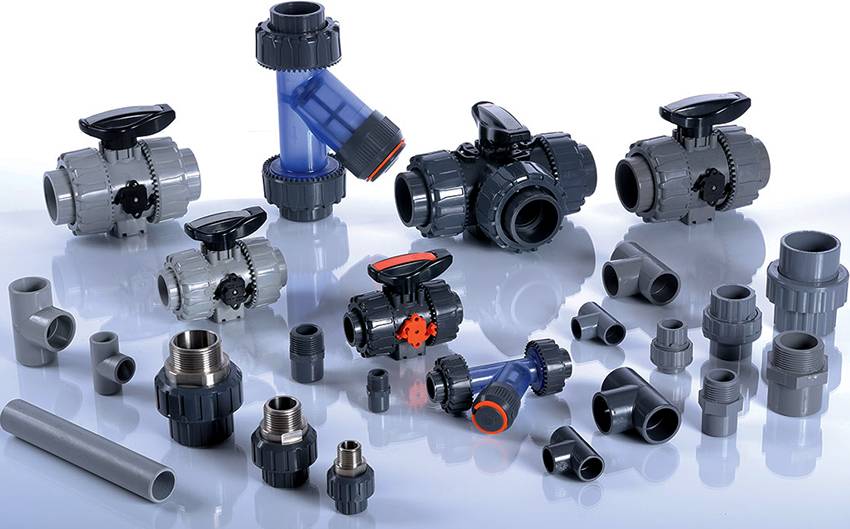

Разновидности фитингов из поливинилхлорида

В зависимости от способа соединения ПВХ-труб и фасонных частей фитинги могут быть клеевыми, резьбовыми, разъемными, предназначенными для пайки и комбинированными. Первый тип фасонных частей фиксируется к трубе посредством использования холодной сварки. ПВХ-элементы имеют раструбы, в которые входят торцы труб с минимальным зазором, что обрабатываются специальным клеем.

Резьбовые фитинги прикрепляются с помощью патрубка, оснащенного наружной резьбой и гайкой. Элементы изготавливаются из более жесткого полимера, для которого характерен меньший коэффициент эластичности. Такое техническое решение обеспечивает высокую плотность резьбового соединения.

Разъемные фитинги монтируются посредством эластичных резиновых муфт. Такие изделия не способны выдерживать высокое давление. Их целесообразно использовать для монтажа безнапорной системы водоотведения. Фитинги под пайку обеспечивают надежное и герметичное соединение путем применения низкотемпературного аппарата.

Фитинги из ПВХ бывают разъемные, клеевые, резьбовые и комбинированные

В комбинированных вариантах с одной стороны изделия проклеивается патрубок, а с другой его стороны применяется резьбовое соединение при помощи накидной гайки. Такой вариант используется в местах с повышенными требованиями к герметичности и механической прочности креплений.

В зависимости от эксплуатационных характеристик фитинги для ПВХ-труб бывают напорными (для систем водоснабжения), безнапорными (для канализаций и ливневок) и применяемыми для разряженных сред. По назначению фасонные части из ПВХ делятся на соединяющие, разветвляющие и регулирующие.

Полипропилен считается универсальным полимером. При помощи изделий из полипропиленовых труб своими руками с использованием фитингов можно обустроить различные инженерные коммуникации. Элементы из ПНД и ПВХ имеют некоторые ограничения в сфере применения, что связано с техническими характеристиками материала. Для создания надежной и долговечной системы необходимо приобретать фитинги и трубы из одинакового материала, а также немаловажным критерием является правильный выбор способа монтажа элементов сети.

Особенности монтажа фитингов

Работа со сварными, компрессионными или прессовыми фитингами не требует специальной квалификации или опыта. При наличии грамотно составленного плана коммуникаций и необходимого инструмента (паяльника, ножниц, ключей и т. д.) монтаж не вызовет затруднений. Но необходимо учитывать некоторые особенности:

• для сварки полипропиленовых отрезков трубы используются соединительные элементы их соответствующего материала без резьбы. А для перехода с металлической части трубопровода на ПП потребуются фитинги, имеющие резьбу с одного торца;
• для монтажа системы бытового назначения с диаметром фитингов и труб до 50 мм достаточно простого маломощного паяльника. Если нужно монтировать коммуникации большего сечения, потребуется аппарат с центровкой;
• при наличии армирования трубы из алюминия его нужно предварительно зачистить на глубину пайки торцевателем или шейвером.

Все монтажные работы должны проводиться при температуре окружающего воздуха не ниже 5⁰С, чтобы исключить в последующем деформацию соединений. Соблюдение этого и перечисленных выше требований обеспечит герметичность и длительный срок эксплуатации системы.

Требования государственных стандартов и маркировка

Любая РР-труба, помимо маркировки типа и обладания армированием, должна иметь определенные лимиты по максимально выдерживаемому производственному давлению. Данный параметр имеет аббревиатуру PN и границы в пределах от 10 до 25 единиц. Диаметр же указывается по наружным границам. При чем, чем больше показатель давления, тем толщина трубной стенки будет больше. Для более качественного представления можно привести следующие примеры:

• Диаметр 16-20 миллиметров – разводка водопровода в частном доме или квартире;
• Диаметр 25-32 миллиметра – трубы для стояка;
• Диаметр более 32 миллиметров – системы трубопроводов на магистральных сетях, канализациях и в многоквартирных зданиях.

На поверхность изделий производитель иногда наносит красную или синюю полосу, что не является технической характеристикой, а лишь служит способом сигнализации о предназначении трубы. Здесь все интуитивно понятно: синий цвет – труба проводит холодное водоснабжение, а красный цвет – проложена в отопительном контуре и несет горячий теплоноситель в системе ГВС.

Кроме цветных полос на тубах может присутствовать маркировка из букв, которая как раз и будет гласить о технических характеристиках для монтажа в необходимые отопительные системы и системы водоснабжения.  Для примера можно упомянуть, что буквенно-цифровая маркировка PN-20 подойдет для отопительной системы, но предпочтительнее будет труба, промаркированная PN-25, ибо она будет иметь ярко выраженную устойчивость к высоким температурам, а также и к давлению, при чем даже со значительным запасом.

Давление в системе

Давление также влияет на выбор:

• PN10 и PN16 –  это категория с тонкой стенкой для холодного водоснабжения, обычно давление в системе не превышает 10 и 16 бар;
• PN20 – используются для монтажа холодного и горячего водопровода, функционирующего при температуре до +65°С и давлении до 20 бар. Их не применяют для систем отопления;
• PN25 – маркировка трубных изделий для отопления и высокотемпературного горячего водоснабжения, это дополнительная маркировка армированных полипропиленовых труб (стекловолокно или фольга).

Полипропиленовые трубы с маркировкой PN20

Для водоснабжения классически используется тип PN20. Однако если у вас в системе повышенное давление или другие пограничные условия эксплуатации, можно использовать армированные версии.

Фитинги для армированных труб из полипропилена

Для соединения армированных полипропиленовых труб используются фитинги прессованного и компрессионного типа, которые выполнены в латунном корпусе.

Для армированных ПП труб применяются компрессионные и прессованные фитинги

Решить вопрос, как сделать разъемное соединение полипропиленовых труб, можно при помощи компрессионного фитинга. Изделие состоит из корпуса, штуцера, обжимной гайки и уплотнительных колец. Соединение трубы и фасонного элемента обеспечивается посредством сдавливания уплотнительного материала при обжиме трубы. Для этого применяется разводной или рожковый ключ, при помощи которого осуществляется закручивание гайки. Соединение характеризуется надежностью и долговечностью. Оно способно выдержать давление до 35 бар. Период эксплуатации составляет около 30 лет.

Соединение полипропиленовых труб без пайки выполняется при помощи прессовых фитингов. Такие фасонные части представлены корпусом и штуцером с обжимной гильзой. Для осуществления герметического соединения понадобится специальный инструмент в виде клещей. Система с такими фитингами способна выдержать высокое давление до 75 бар, прослужив около 50 лет. Ее можно прокладывать как открытым, так и закрытым способом внутри монолитных конструкций.

Классификация

Современные полипропиленовые трубные изделия и крепления (фитинги) делят обычно на 4 типа, буквы аббревиатуры содержат зашифрованную информацию о материалах, из которых состоит послойная структура.

Различные виды фитингов

Данные имеют следующий вид:

• PP – обозначает, что труба полипропиленовая;
• H – гополимер;
• S – сополимер;
• R – рандомполимер.

Для мастера информативная и запоминаемая информация содержится только в первых двух буквах. Проще всего запомнить полное обозначение используемого послойного материала и его назначение.

Базовая маркировка полипропиленовых труб для водоснабжения:

• РРН – изделия для вентиляционных каналов или холодной воды;
• PPR – изделия для горячего/холодного водоснабжения и отопления;
• РРВ – изделия, выдерживающие гидроудар, применяются для монтажа теплых полов, не очень горячей воды и прокладки водопровода для холодной воды;
• РРВ – для высокотемпературного отопления с рабочей температурой до 95°С.

Полипропиленовые черные трубы

Полипропиленовые изделия выпускаются в белой, серой, зеленой и черной цветовой гамме, но цвет не маркируется. Однако для прокладки на солнце используют именно черные трубы, которые максимально защищены от ультрафиолета.

Данный набор обозначений является необходимым минимумом для любого мастера, выбор в зависимости от типа работ сделать несложно. Маркировка полипропиленовых труб для водопровода – РРН или PPR, для уличного использования приобретают в черном цвете.

Безусловно, выпускается продукция с разным диаметром. В зависимости от типа и сечения изменяется и цена изделия. По этой причине стоимость стоит уточнять с учетом исходных параметров, которые рассчитаны на определенные условия эксплуатации.

Таблица классификации полипропиленовых труб

Рандом-сополимер: основные свойства и особенности

Полимеризованный пропилен сам по себе является надежным и эффективным материалом, находящим широкое применение в промышленности. Однако для повышения его свойств и расширения диапазона технических характеристик применяют технологию сополимеризации. Это метод полимеризации, при котором в итоговую структуру полимера включаются различные дополнительные вещества, изменяющие свойства итогового материала. Одним из распространенных вариантов сополимеризации является рандом-сополимер, или статистический сополимер полипропилена.

Основные свойства и особенности рандом-сополимера

Статистическим, или рандом-сополимером вещество называется по той причине, что в структуре макромолекулы пропилен и молекулы веществ располагаются случайным образом, без выраженной последовательности. Такая структура обеспечивает максимальную однородность вещества, позволяя повысить его эксплуатационные характеристики.

В частности, по информации Юнитрейд основными особенностями рандом-сополимера полипропилена являются:

• Устойчивость к высоким температурам. Материал пригоден для применения в условиях температуры рабочей среды до +140 градусов.
• Устойчивость к различным химически активным веществам. Стат-сополимер показывает хорошую устойчивость к щелочным и кислотным средам, не разрушается растительными и минеральными маслами.
• Является надежным изоляционным материалом
• Хорошие показатели прочности и жесткости. Материал хорошо выдерживает механические повреждения, имеет высокую прочность как на разрыв, так и на излом.

Сфера применения рандом-сополимера

Основных направления использования данного материала – три:

• В пищевой промышленности – для изготовления упаковочных материалов. Так как вещество является одновременно прочным, химически нейтральным и устойчивым к высоким температурам, решение отлично подходит для упаковки горячих продуктов.
• Для изготовления упаковочной пленки. Применяется прозрачный стат-сополимер, из которого получается прочная и тонкая пленка, которая хорошо тянется.
• Для изготовления водопроводных труб, которые применяются в том числе в бытовых системах водяного отопления, так как температура теплоносителя в таких системах не превышает максимально досточтимых для данного материала температур.

Благодаря сочетанию прочности, эластичности и широкому диапазону температур использования, рандом-сополимер является одним из наиболее востребованных видов полипропилена на рынке.

Тройники, крестовины

Основное назначение изделий заключается в стыке/отводе нескольких отводов труб. Они характеризуются разными углами и конфигурациями. В случае с отопительной системой хорошо используются сварные фитинги, оснащенные гладкой внутренней безрезьбовой поверхностью. Реже может потребоваться переход на другой тип материала, тогда на концах соединений имеется резьба.

Тройник переходной

Использование фитинга актуально при обустройстве трубопроводной магистрали с переходом на меньший диаметр. Рабочая температура составляет 95 гр., давление 2,5 МПа, соединение обеспечивается сварочным методом встык.

Комбинированный тройник с резьбой изнутри

Изделие служит для соединений с армирующими элементами, смесителями, сантехприборами или стальными трубами на участках разветвления трубопровода. Температура при эксплуатации 95 гр., давление 2,5 МПа, соединение встык.

Используется для стыковки ПВХ-труб с армирующими элементами и трубами из стали при разветвлении труб.

Тройники с накидными гайками

Конструкция служит для разборных резьбовых соединений труб ПВХ со стальной арматурой или трубами при разветвления труб на участках с холодным или горячим водоснабжением. Максимальный уровень нагрева составляет 80 гр., давление 2,0 МПа. Соединение образуется с помощью сварки встык.

Несколько дополнительных советов по выбору

Выбор полипропиленовых труб и такой же арматуры для водопроводной сети – ответственный момент.

Выходя на строительный рынок, не помешает помнить, что полезно руководствоваться следующими ключевыми критериями:

• характеристики будущей работы системы в конкретных условиях;
• тип инженерных коммуникаций.

У каждого конвейера есть свои особенности.

Их также следует учитывать при выборе:

1. Для водоснабжения используются в основном серые или белые полипропиленовые трубы.
2. Сборка полипропиленовой трубы требует использования специального сварочного аппарата для полипропиленовых труб и специального резака для труб.
3. Если выбор затруднен из-за широты ассортимента, необходимо брать изделия, в которых сходятся такие параметры, как качество, стоимость, практичность и экономичность монтажа.
4. необходимо знать, что соединительные элементы для труб из полипропилена нельзя заменить фитингами, предназначенными для труб из ПВХ, даже если они такого же размера.

Каждый производитель позиционирует свою продукцию с высоким качеством и долговечностью. Поэтому для достойного выбора необходимо сравнить трубы, выпускаемые разными компаниями по некоторым параметрам.

Фитинги из полипропилена и трубы PV-Plast, производимые в Чехии, пользуются популярностью у потребителей во многих странах. Они подходят для систем горячего и холодного водоснабжения

Первый параметр – это наличие требуемых диаметров, нетипичных соединений и массы. Внешний вид тоже имеет большое значение. Если это определяющий момент, то трубы чешского производства выглядят презентабельнее, а турецкие трубы по сравнению с ними просты. В частности, чешские трубы PV PPR – отличный вариант для распределения горячей и холодной воды.

Faser производит для них фурнитуру и аксессуары. Трубы THERM PV также подходят для горячего водоснабжения, но из-за высокой стоимости это нецелесообразно. Производитель Faser, чтобы визуально отличить товары для холодного водоснабжения, маркирует их полосами на белой поверхности.

Еще один нюанс – это значение SDR. При высокой скорости наблюдается отличная проницаемость при относительно тонких стенках. Низкий SDR является признаком низкой проницаемости с высокой плотностью и прочностью одновременно. Также важны прочность и долговечность. Не стоит пренебрегать и гарантиями производителей.

Всегда можно использовать обрезки полипропиленовых труб, оставшиеся после строительства трубопровода. Например, можно сделать стул для загородной или домашней обстановки. Вы найдете руководство о том, как это сделать, в статье, которую мы рекомендуем.

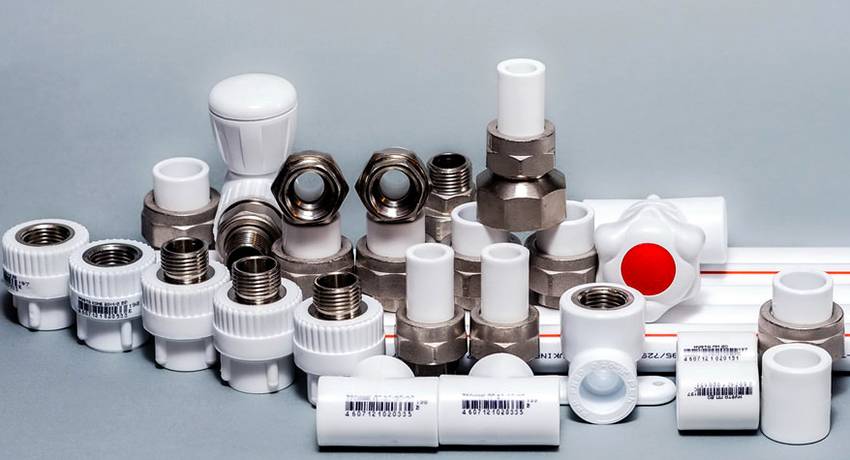

Фитинги для полипропиленовых коммуникаций

Подбирать соединения для труб из полипропилена нужно с особой тщательностью, так как сам материал является пластичным и легкоплавким термопластом. К примеру, не подойдут компрессионные фитинги — они деформируют изделие в местах сжатия и, как следствие, приведут к течи, зато очень удобен резьбовой фитинг типа американка. За счет того, что американка состоит из муфты и накидной гайки, собирать и разбирать участок трубопровода можно очень быстро.

Основные виды фитингов для соединения полипропиленовых труб

Используются такие виды фитингов:

• соединительная муфта для ровной сварки отрезков равного диаметра;
• переходник для соединения различных диаметров на торцах;
• муфты с наружной или внутренней резьбой для резьбового соединения;
• отводы для поворотов на 450 и 900, с переходом на другой диаметр;
• американка для быстрой сборки участка трубопровода;
• тройники — тройники угловые, с внутренней и наружной резьбой;
• крестовина для пайки четырех отрезков;
• разъемный соединитель;
• втулка (заглушка) для закрытия трубопровода;
• обвод для обхода препятствия в виде изгиба под нужным углом.

Герметичное соединение обеспечит монтаж труб с фитингами методом термической сварки в раструб. При правильном подборе и сварном соединении фитингов и труб образуются прочные монолитные узлы.

Выбор полипропиленовой трубы: преимущества и недостатки

Преимущества установки полипропиленовых труб, в целом, перевешивают недостатки этих расходных материалов.

Среди преимуществ следует отметить:

• широкий диапазон применения таких труб — полипропилен нейтрален и с большинством перемещаемых сред в реакцию не вступает, следовательно, вероятность разъедания поверхности крайне мала;
• простота сборки трубопровода — полипропиленовые трубы соединяют с помощью сварки; сам процесс довольно быстрый, а в результате образуется однородная поверхность, исключающая протечки;
• небольшое расширение на холоде — при возвращении к нормальной температуре полипропиленовые трубы принимают обычные размеры;
• изделия гладкие внутри — на них обычно не откладываются нечистоты, поэтому такие трубы можно использовать долго и для исправности трубопровода достаточно труб с меньшим сечением, чем для подобных изделий из других материалов;
• сравнительно небольшая цена — на те же из пластиковых труб можно построить трубопровод много большей длины, чем из металлических.

Основных недостатков у полипропиленовых труб два. Это:

• значительное увеличение размеров при нагревании (около 0,05 м/1 м) — следовательно, чтобы избежать излома и деформации труб, работающих в нестабильных температурных условиях, придётся предусматривать в конструкции трубопровода компенсаторы (линзовые или любые другие);
• кислородопроницаемость — приемлема для водопроводов, но недопустима для систем теплоснабжения; в этом случае предпочтительнее использовать покрытые алюминием изделия, у которых значительно более подходящий коэффициент теплового расширения, и изолированность от кислорода, и максимальная рабочая температура (до 95°С).

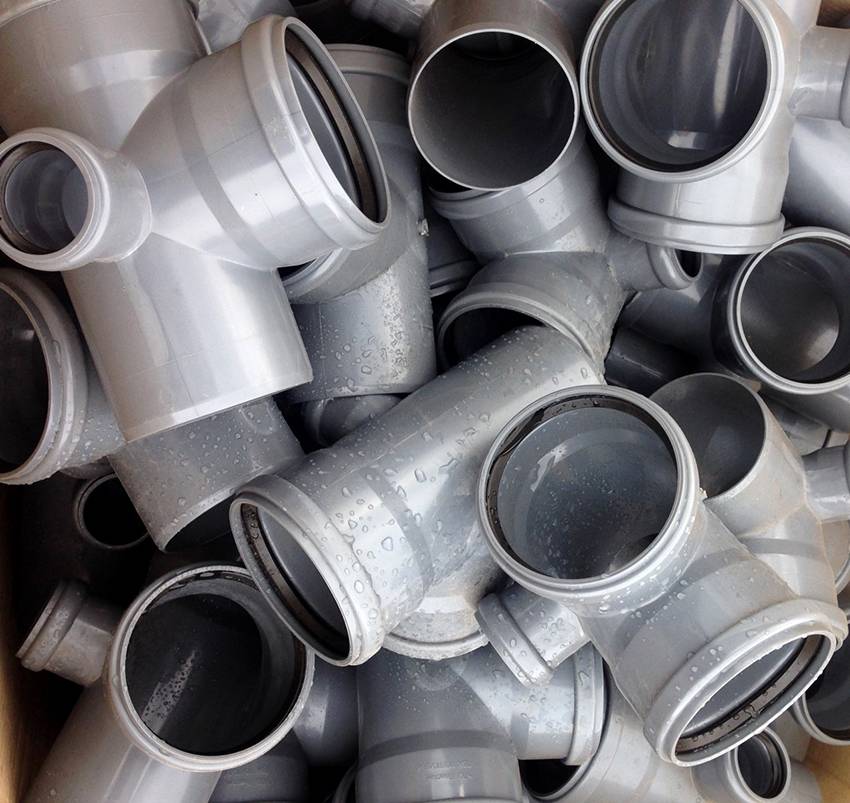

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

Трубы из полипропилена

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Трубы канализационные наружные

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Прокладка канализационных трубПрокладка канализационных труб

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Прокладка наружной канализации

Шаг четвертый. Прокладывается трубопровод

Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

• авто- и Ж/Д дорог;
• трубопроводов в подвалы;
• магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Фитинги для водопроводной системы из ПП труб

Само название «фитинг» происходит от английского fit, что в переводе звучит, как собирать. С их помощью стыкуют трубы по прямой, под углом, образуют обводы и разветвления. При этом трубопровод может включать как трубы одного диаметра, так и разного.

Полипропиленовые трубы производят многие предприятия, они постоянно пополняют ассортимент своих изделий. Он включает как фитинги простые для полипропиленовых труб, так и сложные. Эти элементы для соединения труб бывают резьбовыми, обжимными, сварными.

Водопроводную систему создают с применением следующих их видов:

• муфт;
• уголков;
• тройников, крестов;
• сгонов;
• переходников.

Первый из них, с геометрией в виде бочонка, самый простой. Внутренний диаметр «бочонка» идентичен внешнему диаметру трубы. Его предназначение — соединение труб равнозначного сечения. Водопровод требует полной герметичности, обеспечить ее сможет только сварка.

Процесс сварки полипропиленовых труб вполне возможно выполнить самостоятельно. Все работы не сопряжены с какими-либо тяжелыми физическими усилиями

Для этого соединительные элементы должны быть изготовлены из такого же материала, что и ППТ. Поскольку эти детали раструбные, их надевают на трубу. Соединение происходит после нагрева двух частей. Если не нагретую трубу можно вставить в фитинг, он не подходит для монтажа трубопровода.

Проектирование

При проектировании систем горячего водоснабжения и отопления из полипропиленовых армированных труб необходимо руководствоваться:

ГОСТ Р 52134-2003 с изм. № 1 от 01.06.2010 г. «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления»; СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»; СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования»; СП 40-101-96 «Проектирование и монтаж трубопроводов из полипропилена «Рандом сополимер»; ВСН 47-96 «Ведомственные строительные нормы по проектированию и монтажу внутренних систем водоснабжения из полипропиленовых труб «Рандом сополимер»; ТУ 2248-023-41989945-03 «Трубы напорные из полипропилена «Рандом сополимер» армированные»; Руководство НПО «Стройполимер» «Системы холодного и горячего водоснабжения из полипропиленовых труб «Рандом сополимер» для зданий различного назначения».

Как правильно крепить трубопровод

Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.

Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.

При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены

Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).

На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.

Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.

Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:

• Z-образные;
• П-образные;
• Г-образные
• кольцевые.

Правила работы с компенсатором:

После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.

Характеристики полипропиленовых труб

• Основные преимущества полипропиленовых изделий:
• Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
• Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
• Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
• Срок службы до 50 лет.
• Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
• Абсолютная экологическая безопасность.

1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:
