Подключение газовой варочной панели: инструктаж по безопасному подключению

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори – лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

1. Стоит подвергнуть его визуальному осмотру перед покупкой – деталь не должна иметь никаких дефектов.
2. К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
3. Сами шланги бывают двух видов – металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Выбор ТЭН, провода, гибкого шланга и мощности для газовой панели

При выборе ТЭН (трубчатый электрический нагреватель) учитывается мощность и сечение электрической питающей сети. Необходимо учесть мощность автоматов на вводе и устройства защитного отключения. Прежде чем установить варочную панель, нужно проконсультироваться с энергоснабжающими организациями.

ТЭН бывают двух видов:

• Трубчатые (ленточные) ТЭНы – нить накала расположена по всей длине нагревательного элемента. Основное преимущество – малое энергопотребление по напряжению и увеличенный энергоресурс. Спираль не должна соприкасаться с корпусом изделия, в противном случае спираль подлежит полной замене.
• Витковые нагревательные элементы — представляют собой спираль, намотанные на материал с высокой теплоотдачей (базальт, кремний, чугун).

Устройство гофрированного гибкого шланга состоит из 3 основных частей:

1. Рабочая часть.
2. Штуцер соединения.
3. Разъем подключения.

Рабочая длина шланга не должна превышать 2–3 метра. Штуцер обязательно должен иметь техническую документацию и штамп о государственной поверке. Разъем подключения имеет тройник, два выхода из которых заглушены.

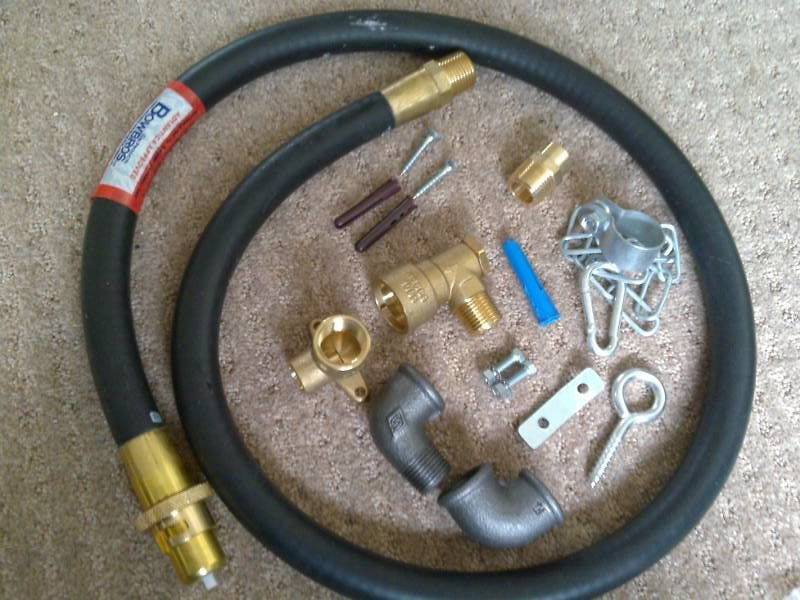

Комплектующие элементы для подключения газовой варочной панели

Кабель для газовой варочной панели не должен контактировать с другими коммуникациями. При выборе нужного сечения для кабеля необходимо руководствоваться инструкцией по эксплуатации для выбранной модели устройства. Учитывается мощность (16 А) и изоляция несущего проводника (3,5 кВт) на напряжение 220 В.

Во избежание попадания на устройство блуждающих токов и наведенного напряжении предусмотрено использование изолирующих вставок, которые также приобретаются  в специализированных сервисах либо в сетях имеющих лицензию.

Почему не работает электроподжиг и что делать?

Схема устройства электроподжига.

Даже если этот механизм собран идеально, он в любом случае может когда-то сломаться.

Электроподжиг может не работать из-за:

1. Загрязнения свечи. Эту неисправность можно без труда устранить, не выходя из дома и не прибегая к помощи мастера. Для этого необходимо удалить со свечи накопившийся на ней жировой налет при помощи ватки, смоченной в спирте.
2. Скачков напряжения, которые происходят на постоянной основе.
3. Неправильного обращения с техникой. К примеру, вы сделали попытку зажечь газ, когда снят рассекатель пламени.

Отдельно нужно сказать о том, что в описанных выше первом и втором случае вам необходимо обратиться за помощью специалиста.

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5-7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

Как правильно рассчитать, где должно быть место?

Установка газовой варочной панели в столешницу должна проводиться, когда для нее уже отмечено место.

План расчета:

1. На столешнице отмечаются внутренние грани ящика, над которым ставится сама панель. Получатся две параллельные прямые линии. Если их мысленно соединить с краями столешницы, то получится прямоугольник.
2. Карандашом можно начертить тонкие линии по диагонали. Получится центр прямоугольника. Следующим шагом будет построение системы координат. Получится, что в ней одна линия будет идти параллельно внешнему краю столешницы. Другая линия будет перпендикулярна ей.
3. Когда система координат готова, на ней отмечают координаты варочной панели. Для этого панель нужно предварительно измерить. Полученные значения нужно брать с небольшим запасом.
4. Когда на системе координат появятся точки будущей панели, то через них нужно провести четыре прямые линии. Получится, что две из них идут параллельно столешнице, а другие две перпендикулярны ей.
5. В итоге получается прямоугольник, который нужно вырезать. Останется отверстие, в которое будет установлена варочная панель.

Подключение газовой варочной панели: набор необходимых инструментов

Чтобы смонтировать данное оборудование, потребуется следующий набор инструментов:

• графитовый карандаш;
• силиконовый герметик;
• разводной ключ № 2;
• льняная нить;
• мультиметр;
• гофрированный шланг, подлежащий обязательной сертификации;
• электролобзик.

Необходимый слесарный инструмент

Панель должна находиться в хорошо вентилируемом и проветриваемом помещении, с точкой россы не более 70%. Для достижения определенных параметров создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м3/ч.

Перед тем как будет проведена установка , выполняется следующий порядок технических мероприятий:

1. Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
2. Если панель имеет устройство автоподжига, необходимо завести питание на модуль прибора 220 В, для этого потребуется:

• электолобзик;
• пила с шагом 1,5–2,0 мм;
• провод ПВСнГ сечением 2,5–4,0 мм2;
• токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

Провод ПВС сечением 3х2,5

1. Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
2. Чтобы правильно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его основу. Далее аккуратно вырежьте отверстие с помощью лобзика. Следующий этап — обработка посадочного места герметиком. Он защитит материал от воздействия влаги.
3. Далее выложить двухсторонний скотч на выпиливаемую поверхность и сделать разлиновку.
4. При помощи электролобзика вырезать монтажное отверстие по размерам панели. Если предусмотрено штатное отверстие, то дополнительных мер предпринимать не требуется.
5. Если такие меры необходимы, тогда нужно обезжирить выпиленное отверстие мыльным раствором, либо специальной суспензией.
6. Устанавливаются газовые панели на горизонтально ровной поверхности, не имеющей отклонений более 2 градусов.

Панель опускается в выбранное отверстие на столешнице, при этом, если есть необходимость, края равномерно располагались по прокладке по всему периметру газового оборудования.

Схема подключения

Наличие даже малейшего теплового зазора может вызвать попадание воды и другой жидкости на духовой шкаф. Данная проблема может быть причиной перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать появление патогенных микроорганизмов и отслоение поверхности.

Требуется установить фиксаторы поверхности на регулировочные пружины, чтобы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукой завинтите болты при помощи отвертки по стрелке до щелчка.

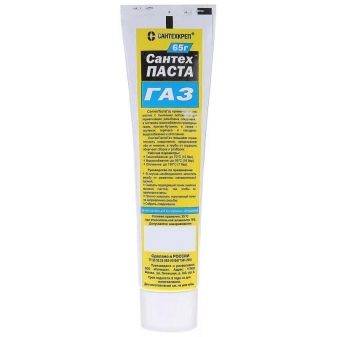

Чтобы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены инструкцией по эксплуатации и не противоречат мерам безопасности.

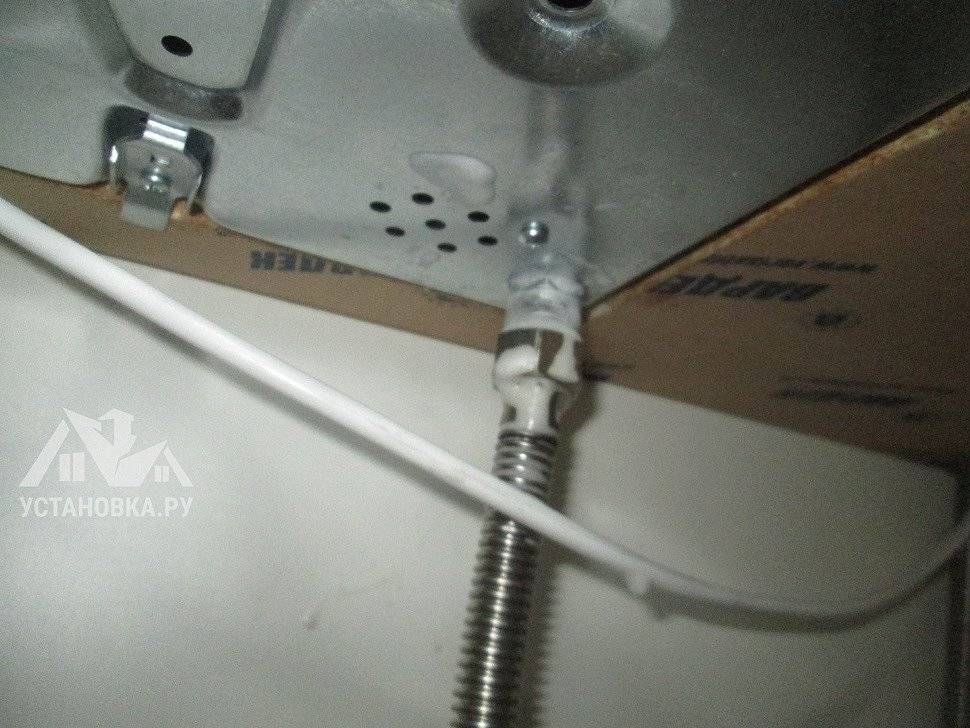

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить необходимо по часовой стрелке до упора гайки, затем заверните ключом. Не стоит прикладывать большие усилия, это может привести к продавливанию паронитовой или фторопластовой прокладки и к утечке газа.

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным диаметром прохождения G1/2, которое необходимо, чтобы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник диаметром 9 x 1 мм2. Гибкий газопровод, проводящий газ, не должен касаться металлических компонентов покрытия.

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

1. Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
2. К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
3. Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Установка газовых плит: нормативные требования

Действующим законодательством Российской Федерации газовое оборудование отнесено к опасному, и поэтому работы должны выполнять компетентные люди, сотрудники региональной газовой службы. Они ответственны за установку, пусконаладку, настройку. Ремонтируют, меняют запчасти, отключаются и переносят плитку тоже газовщики. Однако это не отменяет право самостоятельно установить печь. Правда, эксплуатировать ее без освидетельствования нельзя.

Профессионалы, имеющие допуски, должны проверить правильность подсоединения и работоспособность. Скрыть факт самоуправства не получится. После подключения газовой плиты сотрудник соответствующей службы ставит отметку, где указывается, что это за печка (производитель, модель, модификация).

Если случится поломка, и придется все же вызвать мастера, факт самовольной замены и эксплуатации без тестирования и освидетельствования станет явным. В этом случае грозит виновнику грозит штраф. Но если сделать работы и вызвать контролера, проблем не будет.

СТОИМОСТЬ ЗАМЕНЫ, УСТАНОВКИ И ПОДКЛЮЧЕНИЯ ГАЗОВОЙ ПАНЕЛИ

ЦЕНА — 1300 РУБЛЕЙ (Без материалов и доп. работ)

ВЫЕЗД В ПРЕДЕЛАХ МКАД БЕСПЛАТНЫЙ!

ВЫЕЗД ЗА МКАД — 30 РУБ.КМ (до 3-х км — 100 руб.)

ГАРАНТИЯ — 3 ГОДА! (На работу и наш материал)

ЗАЯВКИ ПО НОМЕРУ: 8-495-795-74-59 (с 8.00 до 23.00)

ВОЗМОЖНО ВЫПОЛНЕНИЕ ЗАЯВКИ В ДЕНЬ ЗАКАЗА!

МЫ РАБОТАЕМ БЕЗ ВЫХОДНЫХ И ПРАЗДНИКОВ!

В установку и подключение газовой варочной панели за 1300 рублей входит:

• установка газовой панели на подготовленное место;
• подключение газовой панели к сильфонному шлангу;
• проверка герметичности соединений;
• тестовый запуск и консультацию по эксплуатации;
• гарантия 3 года на проделанную работу.

Из чего складывается стоимость установки и подключения газовой варочной панели?

Стоимость установки и подключения газовых панелей складывается из стоимости подготовки коммуникаций и материалов + установка и подключение газовой панели к уже подготовленным коммуникациям. То есть, стоимость установки и подключения к готовым коммуникациям будет составлять 1300 рублей с выездом Мастера по Москве и + 30 рублей за каждый километр выезда за МКАД (выезд в пределах трёх километров 100 рублей).

Подключение шланга к газовой плите

Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку. Здесь можно будет увидеть надпись «выход». Сразу нужно будет определить какой у него вид. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.

Это очень важно, так не допускается сильного перегибания шланга. При расположении трубы немного в стороне, а выход сделан прямым, придется приобрести дополнительный металлический угольник с резьбой

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма.

Обычно на всех кухнях газовый стояк устанавливают в определенном углу. От него отходит приваренная трубка, оборудованная шаровым краном, для подключения газового шланга.

Накидная гайка накручивается на кран. Когда кран имеет внутреннюю резьбу, шланг должен вкручиваться в него.

Прежде чем к «выходу» системы подключить шланг, нужно поставить паронитовую прокладку. Обычно она продается в комплекте.

Но лучше самому приобрести на рынке такую прокладку, оснащенную металлической сеточкой. Она будет служить защитой от возможных загрязнений.

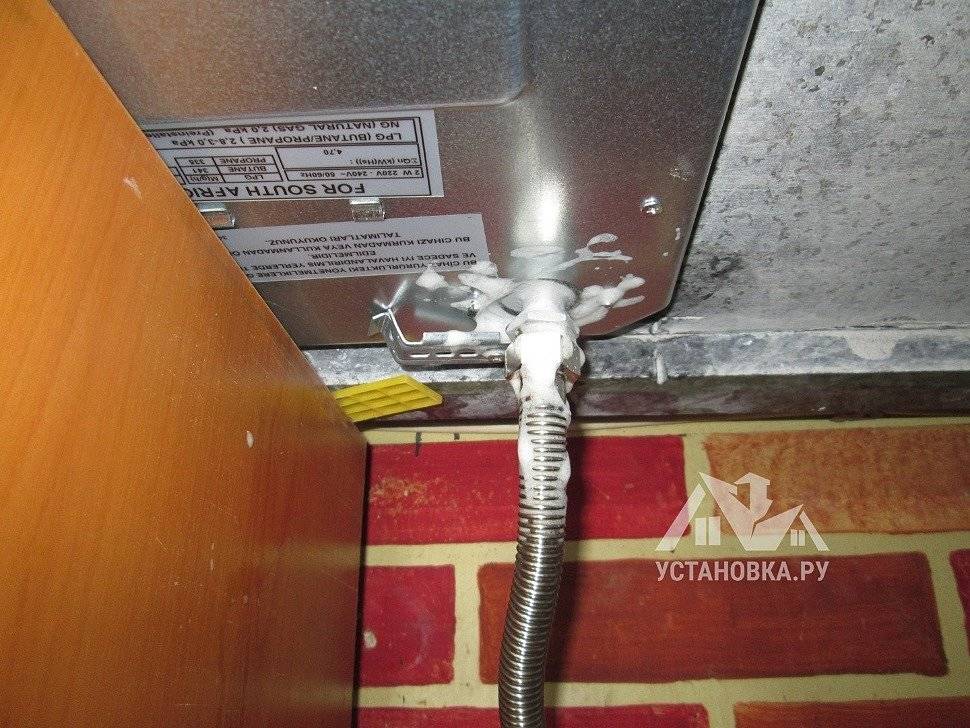

Установив прокладку, гибкий шланг прикручивается к выходу плиты и подтягивается рожковым ключом.

Затем проводится проверка утечки газа. Все соединения нужно тщательно обмылить. Открыть кран и пустить газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к эксплуатации.

Советы мастера

Подведя итог, можно выделить ряд правил, которых придерживаются опытные мастера:

• доступ к местам стыковки шланга и вентилям должен быть свободным;
• шланг должен располагаться за плитой свободно, не перегибаясь и не прижимаясь к стене;
• шланг не подлежит окрашиванию, так как краска может повредить материал изделия и спровоцировать его растрескивание;
• все работы производят при выключенном газе;
• при необходимости заткнуть патрубок, используют влажную тряпку из плотной ткани;
• по завершении работ обязательно производят обмыливание стыковочных узлов для выявления возможной протечки газа. Появление пузырей говорит о недостаточной герметичности узла.

Большой популярностью на кухне пользуется встроенное оборудование.

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

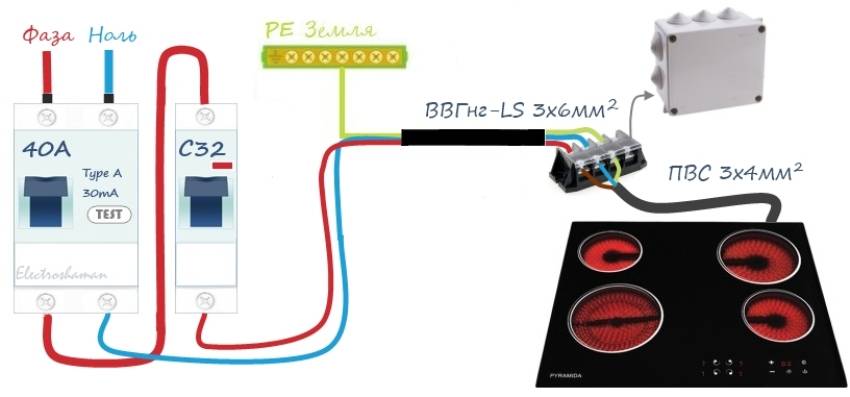

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

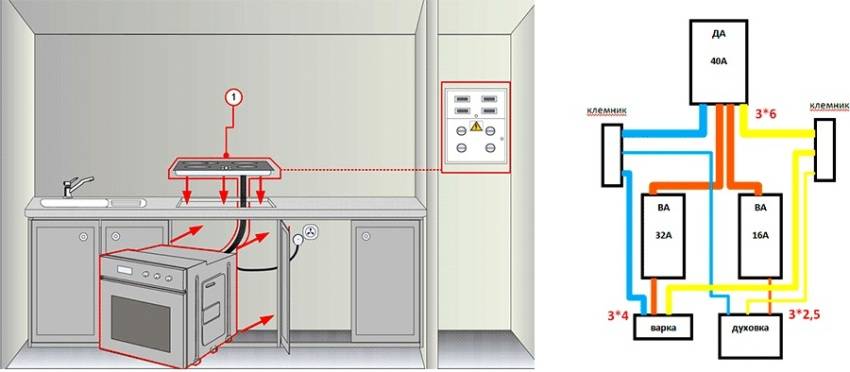

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Дополнительные нюансы и требования

Нельзя недооценивать важность выбора шланга. Когда его покупают, то обязательно осматривают полностью

Категорически неприемлемы малейшие деформации.

Когда все компоненты куплены, придется основательно сверить габариты. Чаще всего комплект поставки содержит так называемый шаблон. Пропил в столешнице требуется делать точно по нему. Но целесообразно проверить все еще один раз. Ведь малейшая ошибка может обернуться серьезными потерями.

Выбирая место для установки варочной поверхности на даче, в квартире или в частном городском доме, обязательно обращают внимание на такие моменты:

• постоянный доступ свежего воздуха;
• отсутствие контакта с водой;
• безопасное расстояние до мебели и легко загорающихся предметов.

Стоит учесть, что пропил своими руками в столешницах из синтетического камня невозможен. Целесообразно заказать такую столешницу в готовом виде, с уже проделанным на заводе отверстием. А вот работать с ДСП и МДФ вполне возможно. Около разметки или даже на ней самой наклеивают малярный скотч, чтобы избежать расколов во время работы. Предотвратить падение пропила и поломку столешницы помогут удерживающие ее струбцины.

Перед тем как начинать работу, стоит внимательно изучить саму бытовую технику. Категорически недопустимо устанавливать варочные панели, которые хотя бы немного повреждены. Это может быть опасно. Небезопасными считаются и газовые шланги длиннее 3 м. Соединения их между собой тем более не допускаются.

А вот длина шнура для подключения к розетке может быть практически не ограничена. Чего следует категорически избегать, так это подключения панели через тройник или иной разветвитель. Штепсель должен вставляться напрямую в розетку, без «посредников». Это требование связано с обеспечением безопасности.

Переносить варочные панели в другие помещения можно только с разрешения органов газового надзора. Поэтому при невозможности подключить панель напрямую к трубе, следует пользоваться надежными шлангами. Рекомендуется протягивать и присоединять их до установки мебели. Так будет удобнее самим же монтажникам. Специалисты советуют подсоединять сильфонные шланги не напрямую к газовым вентилям, а через соединительные узлы (сантехнические сгоны и штуцеры).

Намотка льна производится по часовой стрелке. Когда он накручен, надо использовать пасту для газа. Ее наносят относительно тонким слоем.

Заботящиеся о максимальной безопасности люди часто ставят на газовые трубы термозапорные вентили. Они сразу перекроют поступление газа, если что-то загорится, или температура вырастет более чем до 80 градусов. Иногда жиклеры для газа только входят в комплект, но не устанавливаются при заводской сборке. Тогда надо их выставить на положенные места, руководствуясь указаниями технического паспорта. Сантехнический уголок, присутствующий в комплекте по умолчанию, монтируется сразу; подматывать его не нужно, но требуется прокладка.

Как только варочная панель установлена на отведенное место, ее границы сразу выравнивают. Только после этого можно закручивать фиксаторы. Срезать выступающие части уплотнителя нужно остро заточенным ножом. При этом внимательно следят, чтобы не деформировать поверхность столешницы.

Но надо будет еще проверить качество установки. Сначала открывают газовый кран и проверяют, не пахнет ли газом. Конечно, делать это надо только с открытыми окнами и без огня. Если все в порядке, пробуют зажечь огонь. При малейших подозрениях на неполадки надо выключить панель, обесточить ее и вызвать специалистов.

Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.

Схема газовой плиты с электроподжигом.

Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.

Для чего нужна газовая плита для дачи под баллон

Современный человек привык к удобствам. Его не устраивают решения, которые сопровождаются лишними затруднениями. С этой точки зрения удобнее всего – электричество. Плитой, оснащенной соответствующим нагревателем, пользоваться просто. Положением регулятора точно устанавливается температурный режим. Легко выполнимы требования правил безопасности.

Такое экзотическое «оборудование» используют в качестве развлекательного аттракциона. Практическая ценность классического самовара минимальна

Преимущества электрического нагрева очевидны. Но надо отметить недостатки, которые осложняют его применение:

• высокая стоимость энергетических ресурсов;
• зависимость от функциональности централизованных сетей;
• высокая потребляемая мощность;
• стационарное размещение.

Значительные неудобства доставляет применение твердого топлива. Печи на дровах создают уникальный аромат блюд. Но их приходится долго растапливать. Они занимают много места и без необходимости повышают температуру внутри помещения после завершения кулинарной обработки. Такое оборудование надо подключать к дымоходу. Для реализации проекта понадобятся значительные финансовые инвестиции и трудовые затраты.

Печи на дачах выполняют декоративные функции. Их используют, как эффективное средство обогрева при ухудшении погодных условий

Если оценить значимые факторы в комплексе, предварительный правильный вывод сделать не сложно. Газовая плита для дачи под баллон – выгодный вариант:

• Она весит немного, занимает немного места.
• Личный запас топлива обеспечивает хорошую автономность.
• Техника готова к немедленному применению после подключения.
• Ее перемещение не сопровождается лишними затруднениями.

Установка и подключение нового оборудования

Схема замены газовой плиты следующая:

1. демонтаж устаревшего или пришедшего в непригодность оборудования;
2. замена крана;
3. установка новой плиты;
4. ее подключение;
5. проверка герметичности;
6. принятие работ службой Мосгаз в Москве, Леноблагаз в Санкт-Петербурге и так далее.

Демонтаж газовой плиты

Чтобы демонтировать устаревшее оборудование, необходимо:

1. перекрыть кран, расположенный на трубе, для отключения газоснабжения;
2. проверить отсутствие газа, включив одну из конфорок;
3. отсоединить газовую подводку;
4. отключить плиту от электроэнергии (при необходимости).

После выполнения данных операций плиту можно убрать с кухни.

Отключение старого оборудования от газо- и электроснабжения

Замена крана

Если газовый кран не отвечает требованиям безопасности или не перекрывает газоснабжение полностью, то перед монтажом нового оборудования рекомендуется провести и замену крана.

Как правило, проводится установка оборудования и его подключение газовой службой, так как в целях повышения уровня безопасности рекомендуется отключить от газоснабжения весь подъезд. Однако, если есть возможность перекрыть в индивидуальном жилом помещении, то имея определенные навыки и все необходимое оборудование, работу можно выполнить самостоятельно.

Замена крана осуществляется по следующей схеме:

1. демонтаж крана. В большинстве случаев на газовых системах в многоквартирных домах устанавливаются резьбовые вентили, демонтаж которых происходит достаточно легко. Однако в старых домах могут быть установлены и приварные вентили, демонтаж которых осуществляется при помощи болгарки (исключительно после отключения подачи носителя);

Если работа выполняется без отключения газа и одним человеком, то после демонтажа крана на трубу устанавливается специальная заглушка. При наличии двух и более работников заткнуть трубу можно руками.

1. если резьба на газовой трубе повреждена или отсутствует, так как было установлено приварное оборудование, то на следующем этапе производится нарезка резьбы при помощи специального оборудования;
2. герметизация резьбы;
3. удаление заглушки и установка нового крана.

Последовательность действий при замене газового вентиля

Установка и подключение новой газовой плиты

На подготовленное место производится установка новой плиты. При установке необходимо выровнять ее в горизонт. Для этого большинство современных плит типа Гефест комплектуются регулируемыми ножками. При отсутствии такой функции выставление осуществляется с помощью различных прокладок.

Выравнивание по уровню

Далее осуществляется подключение гибкой подводки к плите и трубе. Для этого:

1. резьба на подводке (трубе) герметизируется выбранным материалом;
2. подводка фиксируется;
3. аналогичным способом производится подключение к газовой плите;

Подсоединение газового шланга

1. при необходимости плита подключается к системе электроснабжения.

Как установить и подключить газовую плиту самостоятельно, смотрите на видео.

Проверка герметичности

После окончания всех работ требуется проверить соединения на герметичность. Операция выполняется в следующем порядке:

1. подготовка мыльного раствора;
2. нанесение раствора на соединительные узлы.

Если раствор начинает образовывать пузыри, то соединение не герметично и перед вводом системы в эксплуатацию требуется устранение неисправности. Отсутствие пузырей говорит о полной герметичности системы.

Наличие утечки в системе газоснабжения

Принятие работ газовой службой

После проведения всех работ в газовую службу направляется заявка на ввод плиты в эксплуатацию. В назначенное время специалисты проверят правильность подключения и герметичность. На основе проверки будет дано разрешение на использование газовой плиты или предписание на устранение выявленных недостатков.

Если выполнять все работы по прилагаемой инструкции и в хорошо проветриваемом помещении, то можно полностью избежать негативных последствий при выполнении работы и сэкономить на оплате услуг специалистов.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

1. установка баллона;
2. подключение к плите;
3. подключение к баллону;
4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

• на улице в специальном металлическом ящике;
• в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

• расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
• при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

• расстояние от него до плитки должно составлять не более 1 м;
• запрещается установка внутри дома при наличии более 2-х этажей;
• нельзя располагать баллон в подвальном помещении;
• расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

1. подготавливается мыльный раствор;
2. губкой (тряпкой) раствор наносится на места соединений;
3. если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Для чего нужен электроподжиг?

Схема электроподжига газовых плит.

Эта функция необходима людям, которые на постоянной основе занимаются приготовлением пищи посредством газовой плиты, но при этом не желают использовать спички или зажигалку. При помощи электроподжига можно в считанные секунды включить газ на варочной панели или в духовом шкафу.

В настоящее время уважающие себя фирмы-производители выпускают плиты уже с встроенной функцией электроподжига. Ведь такая функция позволяет хозяйкам еще проще и безопаснее заниматься приготовлением пищи. Естественно, что прежде, чем приобретать эту технику, необходимо иметь хоть малейшее представление о том, как именно устроен ее механизм.

Крепление варочной поверхности

Перед монтажом варочной поверхности она должна быть подсоединена к сильфонному шлангу, напоминаю, что подсоединение газового шланга должен сделать специалист.

На край внутренней части варочной поверхности наклеить герметик на самоклеющейся основе, который идёт в комплекте с варочной поверхностью, герметик аналогичен герметику для монтажа мойки.

Рис. 9. Соединение газового шланга с газовой поверхностью

Дополнительно на край варочной мы нанесли санитарный силикон, чтобы обеспечить надёжную герметизацию, излишки силикона после монтажа удаляем ветошью.

Рис. 10-11. Герметик для варочной поверхности

Для крепления варочной поверхности есть специальные скобы, которые идут в комплекте с варочной поверхностью. Крюком скоба цепляется за узкие пазы в на внутренней части корпуса варочной поверхности, через паз в самой скобе саморезами прихватываем скобы к боковым стенкам корпуса для духовки.

Рис. 12. Скобы для крепления варочной поверхности

Рис. 13. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

Рис. 14. Варочная поверхность и электрическая духовка установлены

Если Вы обратили внимание, то увидели, что варочная поверхность у меня стоит наоборот. То есть ручки для подачи газа и электроподжига должны быть справа, а у меня наоборот слева

В результате газовый шланг подходит к варочной поверхности не справа сзади, а слева спереди.

Так пришлось поступить, потому что мойка у нас рядом с варочной и брызги могли попадать на ручки управления, влево двигаться особо не мог, там котёл.

Как показала дальнейшая эксплуатация, проблем при таком расположении не возникло. Но, если у
Вас варочная находится на достаточном удалении от мойки, то монтаж производите штатно.

Рис. 15. Расположение газового шланга при не штатном расположении варочной поверхности

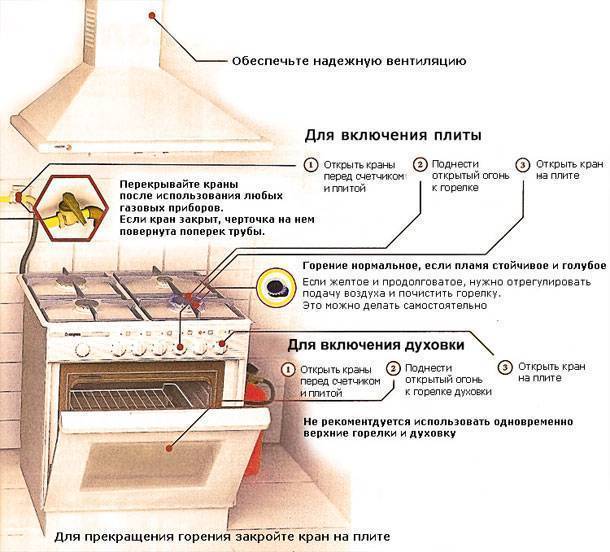

Подключение газовой варочной панели: техника безопасности

Соблюдение прописных истин позволит избежать роковых ошибок. Запомнить советы по технике безопасности несложно:

1. Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
2. Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
3. При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
4. Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции:

Автор статьи: Елена Новикова

Врезка варочной поверхности

Шланг сильфонный и диэлектрическая муфта у нас есть, теперь переходим к монтажу газовой варочной поверхности.

Перед тем как вырезать отверстие в столешнице под варочную поверхность, обратитесь к инструкции к вашей модели варочной поверхности. У
нас были приложены следующие схемы с рекомендациями. Размер отверстия согласно схеме 56*48 см.

Рис. 5. Схема врезки варочной поверхности

Производитель рекомендует выдерживать следующие расстояния до стены, до пенала и до вытяжки. Что касается вытяжки, то тут корректнее будет изучить рекомендации по вашей модели вытяжки.

Рис. 6. Рекомендации по размещению варочной поверхности и вытяжки

Если у вас варочная газовая поверхность расположена на духовкой, то при разметке выреза учтите этот момент, чтобы варочная поверхность не оказалась в стороне и вы не смогли нормально её закрепить, а то и столешницу, в случае ошибки, придётся новую покупать.

Информация! Для справки, ширина корпуса для духовки 600 мм, если откинуть толщину двух боковых стенок по 18 мм, то внутренняя ширина корпуса 564 мм, а ширина выреза по инструкции 560 мм, то есть сделать надо всё точно.
