Подключение газовой плиты с электрической духовкой: порядок установки + нормы и правила подключения

Правила установки вытяжки в кухонном помещении

При установке газовой плиты в частном доме или в квартире обойтись естественным вентилированием будет довольно сложно, поэтому следует выполнить монтаж вытяжного устройства, которое обеспечит принудительную вентиляцию для газовой плиты, размещенной в кухне.

Установка такого оборудования не составит особого труда, но для облегчения своей работы следует обратить внимание на ряд правил:

1. Вытяжки различных газов и запахов из кухни могут быть выполнены из самых разных материалов, но самым оптимальным вариантом будет прибор, обладающий корпусом из алюминия.
2. Согласно нормам фильтрационное оборудование, размещенное в вытяжном устройстве, необходимо очищать не реже чем один раз в 6 месяцев.
3. Нет необходимости выкладывать огромные суммы денег для покупки мощного вентилятора. Это связано с тем, что существует вероятность того, что воздуховоды просто не рассчитаны на подобную мощность и будут не в состоянии справиться с потоком вводимых воздушных масс, а это спровоцирует попадание вредных газов и неприятных запахов в другие комнаты жилого помещения.
4. Всегда следует помнить, что даже самые качественные воздуховоды рано или поздно подвергаются загрязнению. Поэтому прежде чем наводить справки об обустройстве новой вентиляционной системы, следует детально ознакомиться с тем, нет ли возможности привести в должный вид уже существующую систему вентиляции. В этом случае необходимо взять чистый лист бумаги и приложить его к отверстию, предназначенному для отвода воздуха. Если лист прилипнет к решетке, то это свидетельствует о том, что воздуховод функционирует должным образом и гораздо лучше будет немного его модернизировать, нежели устанавливать новую вентиляцию.
5. Если по своей площади кухонное помещение превышает показатель в 15 м2, то просто не обойтись без второго канала для вытяжки воздуха.

Если же вы впервые сталкиваетесь с особенностями монтажа вентиляционной системы в кухне с газовой плитой, то вам следует обратиться за помощью к газовщикам, они не сделают данную работу, но могут посоветовать, где разместить воздуховоды и прочие элементы вентиляции.

Подключаем духовой шкаф и варочную поверхность

Правила установки газовой духовки и газовой панели не особо сложны.

Инструменты и материалы для работы

Вам будут необходимы:

• набор разводных ключей;
• ручная фрезерная машинка (лобзик, пила);
• рулетка, маркер;
• газовый шланг и стальная (медная) трубка;
• газовая обмотка;
• соединительные элементы;
• герметик.

Перед установкой определите места размещения приборов. Если они не зависят друг от друга, то могут размещаться в разных частях кухонной мебели, главное, чтобы хватило длины шланга. Если духовка связана с панелью, то они должны устанавливаться в одной секции мебели.

Перед работой перекройте газ для безопасности.

Шаг первый

Сначала разместите технику в нише мебели. Для установки духового шкафа требуется убрать заднюю стенку мебели и разместить прибор на деревянные подножки (бруски). Это нужно, чтобы обеспечить качественную вентиляцию (иначе может возникнуть перегрев с последующим возгоранием).

Шаг второй

Подключение бытовой техники к электросети. Это нужно для гриля, розжига, подсветки, вентилятора и прочего. Воспользуйтесь инструкцией к прибору.

Шаг третий

Присоединяемся к главному газопроводу. Предварительно отключаем подачу газа в квартиру (дом). Вам нужно будет присоединиться к центральному газоснабжению через не гибкую стальную или медную трубу, если шкаф расположен очень близко, либо через гибкий сильфонный шланг, если прибор должен стоять подальше.

После крана устанавливается диэлектрическая прокладка для разрыва электросети. Длина газового шланга должна быть не более 2 метров, нельзя допускать его перегибов. Проследите, чтобы в радиусе расположения газового шланга отсутствовали движущиеся предметы, которые могли бы впоследствии пережимать его.

Шаг четвертый

Разбираемся с варочной панелью:

1. У нее есть два выхода для газового шланга, по схеме проясните, какой из них сделан для газового баллона, а какой — нет.
2. В столешнице сделайте пилой отверстие для панели. Воспользуйтесь специальным шаблоном.
3. С помощью уровня проверьте, ровно ли вы разместили поверхность.
4. По стыкам пройдитесь герметиком.

Шаг пятый

Последний шаг — проверка работоспособности газового духового шкафа и варочной поверхности после подключения:

1. Включите подачу газа в квартиру и электричество.
2. Снимите защитные пленки и заглушки.
3. Поочередно проверьте работу конфорок и духовки.
4. Не забудьте проверить функцию газ-контроля. Ее имеют практически все духовые шкафы и многие модели варочных поверхностей.
5. При необходимости отрегулируйте клапан подачи газа.

Как подключить газовую варочную панель и газовый духовой шкаф к газу — мы вам рассказали. Если уверены, что справитесь, — попробуйте сделать это своими руками. Хотя с газом шутки плохи, обратиться к газовщикам будет надежнее и безопаснее.

Поделиться в соц. сетях:

Необходимые разрешающие документы

Чтобы поменять оборудование, подключённое к газовой сети, нужно действовать в установленном законом порядке:

1. Напишите заявление на имя начальника РЭУ горгаза с соответствующей просьбой. Образец заявления можно взять в районном управлении.
2. Сотрудники газовой службы определят сложность и специфику работы, а потом выпишут счёт, который необходимо оплатить.
3. По факту завершения установки оборудования специалисты сделают запись в тех. паспорте.

Перед написанием заявления вам предстоит предоставить: паспорт квартиры и документы на новую газовую плиту. По окончании установки вам будет выдан договор на оказание услуг.

Расстояние от газовой плиты до окна. Обустраиваем маленькую кухню

Площадь вашей кухни не превышает восемь квадратных метров? Как обустроить такое маленькое помещение, чтобы оно стало уютным и комфортным? Эту проблему можно успешно разрешить, если придерживаться определенных правил при планировке и покупке соответствующей мебели.

Для начала необходимо обмерить кухню и создать ее миниатюрный план на бумаге с учетом всех выступов, углов и розеток. Таким образом, вы сможете легко представить себе расположение мебели (вырезав ее в соответствии с размерами плана) и прикинуть, что поместится в вашей маленькой кухоньке, а от чего придется отказаться. Кстати, покупая кухонный гарнитур, можно регулировать расположение мойки по отношению к канализационному сливу и водопроводным трубам с помощью гибких подводок. То же самое касается и установки кухонной плиты — эластичный газовый шланг или электропровод позволят установить ее в нужном месте.

Если вы используете духовку не часто, то можно освободить место на кухне за счет покупки отдельной варочной панели и отдельного духового шкафа. Только не стоит устанавливать варочную плиту и мойку рядом, в исключительных случаях на мойке придется сооружать специальную дополнительную поверхность («крыло») со стороны плиты. Соседство стиральной машины с плитой также крайне нежелательно — жар от плиты быстро сделает поверхность машинки желтой и покореженной. Нежелательно также использовать рядом с плитой пластиковые стеновые панели . Расстояние от газовой плиты до окна не должно быть меньше 30 см, а при наличии длинных штор — не менее 60 см (чтобы ветер из окна не мог задуть огонь или вызвать пожар вследствие воспламенения штор). Дверца духовки должна свободно открываться, а для этого духовой шкаф обязан находиться от ближайшей мебели на расстоянии не менее 120 см. Над плитой должна быть вытяжка или не должно быть ничего (нельзя использовать это место для навесных шкафчиков). При отсутствии вытяжки боковые шкафчики рекомендуется располагать на расстоянии хотя бы 30 см от края плиты.

Можно ли устанавливать самому

Согласно постановлению Правительства РФ от 14.05.2013 N 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования» заниматься установкой и заменой приборов имеют право только сертифицированные специалисты.

В договоре указаны наименование и номер агрегата, стоящего в каждой квартире. При проверке исправности, которая проводится каждые полгода, сотрудник фиксирует, что было произведено самовольное подключение устройства, и на вас могут наложить штраф. И это даже в том случае, если вы все правильно сделали.

Если же из-за неправильного монтажа произойдет пожар или взрыв, то вас обяжут выплатить ущерб, а также вы понесете уголовное наказание.

Это сделано для обеспечения всеобщей безопасности: вспомните, сколько трагедий происходит по вине тех, кто не соблюдает правила эксплуатации газовых приборов.

Кстати, все эти требования в полной мере распространяются и на аппараты, подключаемые к баллонам.

Необходимые элементы и приспособления

Для стандартного подключения газовой плиты понадобятся следующие приспособления:

• гибкий шланг (170 сантиметров);
• металлическое соединение;
• набор ключей и отверток;
• прокладки;
• уплотнитель;
• клей-пена.

Для соединений часто используют специальные нитевые прокладки или фторопластовую пленку.

Необходимо применять в процессе монтажа только приспособления и материалы, которые порекомендует специалист. Так, на практике мастеров было выявлено, что нить «Loctite 55» отвечает стандартам качества, используется даже в трудных соединениях. Этот материал отличается прочностью, длина бывает различной в зависимости от упаковки (до 160 метров). Благодаря использованию нити удается герметично сделать соединения в месте расположения резьбы. Стоит отметить, что такое соединение выдерживает даже внушительную нагрузку.

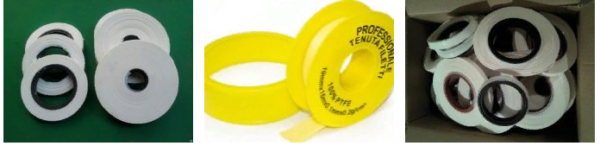

Часто соединения обматывают фторопластовой пленкой, которая тоже подходит в качестве уплотнителя. Особенность в том, что она выдерживает давление.

Существует несколько видов фторопластовой пленки. Поэтому, чтобы выбрать оптимальный вариант, следует рассмотреть их подробнее.

Таблица 1. Виды фторопластовых пленок

Вид	Назначение
«Марка 1»	Применяется при наличии кислотной или щелочной среды.
«Марка 2»	Подходит для соединений, где имеется кислая среда. Лента не смазывается дополнительным веществом.
«Марка 3»	Это материал для универсального применения, который используется при подключении плит в жилых квартирах и промышленных объектах. По свойствам лента не уступает нитям.

Фторопластовые пленки соответствуют критериям, которые требуются для монтажа:

• устойчивость к возгоранию;
• отсутствие коррозии;
• длительная эксплуатация;
• низкая токсичность;
• герметичность.

Дополнительная духовка

Если готовить сладкое и основное блюда вместе, запахи обязательно перемешаются и еда потеряет свои аппетитные «свойства». В варочных центрах укомплектованных дополнительной духовкой, можно готовить одновременно несколько блюд. Как правило, размер второй духовки в два раза меньше основной. Представим, что весь варочный центр шириной 120 см, значит дополнительная духовка 60-50 сантиметров, а это размер полноценной духовой камеры. В большой духовке можно готовить первые и вторые блюда, к примеру, мясо и гарнир. В маленькой зоне поместятся пироги.

Газо-электрические плиты 432 190 руб. 366 890 руб. * Стоимость модели можно уточнить у нашего консультанта 367 390 руб. * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта Новинка * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта 367 390 руб. * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта Новинка * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта * Стоимость модели можно уточнить у нашего консультанта Новинка 92 500 руб. 284 490 руб. 367 390 руб.

Куда можно обратиться за помощью

Вы приобрели подходящую для вас модель, но совершенно не понимаете, каким образом она подсоединяется. Куда обращаться, чтобы газовую плиту подключили профессионалы? Есть несколько вариантов, каждым из которых вы сможете воспользоваться:

• монтажные услуги оказывают магазины, занимающиеся продажей газового оборудования;
• организации, имеющие разрешение на работу с газовыми системами. По окончании монтажа вам будет выдан сертификат, подтверждающий, что установка техники выполнена в соответствии с нормами;
• вызов специалиста профильной организации, контролирующей процесс газоснабжения вашего дома.

Рациональней обратиться именно в профильную службу. Согласно закону, сотрудники подобных организаций должны зафиксировать изменения, а также сделать соответствующую заметку в техническом паспорте. Газовую плиту должен подключать специалист, имеющий разрешение на работу в этой сфере. Поэтому от услуг частных подрядчиков лучше отказаться. Они не выдадут сертификат. Из-за этого вы можете в дальнейшем нарваться на большой штраф.

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.

Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

Привлечение специалистов, являющихся уполномоченными представителями местных газовых служб, для подключения бытовой газовой гибридной плиты – это одно из установленных правил, требующих обязательного выполнения

Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.

В частности, имеются в виду характеристики:

• давления газа;
• тип газа;
• напряжение электрической сети.

Газовая комбинирования плита поставляется в продажу, будучи настроенной на использование с природным газом «Н», «Е», подаваемым под давлением 13-20 мбар. Либо может применяться установка на использование сжиженного газа под давлением от 20 мбар. Эти сведения, как правило, можно видеть, если открыть дверцу духовки, на верхнем или нижнем торце корпуса.

Этап #1 — подключение газовой линии

Как и большинство классических моделей, комбинированная конструкция газовой плиты оснащается насадкой R ½ (выведенной трубкой с резьбой). Соединение с магистральной газовой линией выполняется посредством гибкого шланга, специально сертифицированного под применение на газовой плите.

Вариации соединения газовой гибридной плиты через гибкий специальный шланг с централизованной подачей природного газа: А – недопустимый вариант по уровню относительно патрубка; В, C, D – допустимые вариации соединения

Устанавливая газовую плиту с электрической духовкой и подключая к линии газопровода, гибкий соединительный шланг следует разместить таким образом, чтобы отсутствовал контакт тела шланга с любой частью корпуса плиты.

После выполнения соединения требуется провести тест на герметичность в местах стыковки.

Дополнительное исполнение точки подключения газа, предназначенное под сжиженный продукт: 1 – патрубок газовой плиты; 2 – штуцер под шланговое соединение; 3 – уплотнительная прокладка; 4 – насадка R ½

Также в случае с гибким шланговым подключением необходимо учитывать правило соответствия уровней. В частности, не допускается поднимать тело гибкого шланга на уровень точки входа патрубка с насадкой R ½ и выше этого уровня. Правда, если используется жесткая металлическая труба для подключения, правило уровней исключается.

Этап #2 — подсоединение электрической линии

Месторасположение клеммы электрического подключения – задняя стенка корпуса газовой (гибридной) плиты. Как правило, клеммы скрыты внутри изолированного корпуса, имеющего схемную крышку.

Снимается крышка бокса легко — достаточно нажима отверткой на защелку с последующей подачей вверх. Открывается клеммная конфигурация, где выполняется соединение проводников питающего кабеля.

Пример широко распространенной в конструкциях бытовых гибридных плит конфигурации подключения по электрической сети. Клеммы L1, L2 под напряжение. Клеммы N и PE – нулевая и под заземление

Подключение проводников питающего кабеля следует выполнять согласно обозначениям, указанным на подложке клемм, или на схеме документации. При этом необходимо соответствовать параметрам используемой электрической сети – применяя правильную конфигурацию подключения.

Как правило, используется следующая цветовая комбинация проводников на сетевых кабелях комбинированных домашних плит:

1. Линии напряжения (L1, L2, L3) – черный, черный, коричневый.
2. Нейтральная линия – синий.
3. Защитное заземление (PE) – зелено-желтый.

После выполнения соединений, тело кабеля внутри коробки клемм требуется закрепить, предотвратив таким образом возможное вытягивание и обрыв. Затем закрыть плотно крышку бокса.

Также не следует забывать о необходимости регулярного обслуживания и проверки работоспособности газоиспользующего оборудования. Для чего предстоит заключить договор с газовой компанией.

Безопасность эксплуатации: особенности

Перед использованием гибких подводок необходимо провести их внешний осмотр, а также проверить работоспособность. Кроме того, следует посмотреть сертификат качества приобретаемого устройства, и убедиться в наличии гарантии.

Подключать газ с использованием вспомогательных фитингов запрещается. В ряде случаев мастера используют металлические трубы для таких целей, но бывает это редко.

Подводки не должны контактировать с горючими веществами, материалами и режущими предметами.

Хоть металлические трубы используют крайне редко, но иногда требуется сделать такой монтаж — тогда для их соединения применяют элементы из прочного металла. Конечно, такая конструкция получится долговечной, но при желании плиту будет невозможно сдвинуть с места, придется отключать коммуникации.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место

При этом важно соблюдать следующие правила установки плиты:

1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
2. В помещении должна быть качественно работающая вытяжная вентиляция.
3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

Такие шланги бывают нескольких видов:

Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Многие люди, чтобы сократить денежные расходы, проводят установку самостоятельно. Но для того чтобы осуществить монтажный процесс надо знать несколько важных правил:

• Расстояние от трубы до варочной плиты не должно быть больше 4 метров. Поэтому использовать гибкий шланг длиною больше 4 метров нельзя.
• В силу того, что в современных газовых плитах используется подсветка в духовке, а в некоторых моделях электрогриль, то для подключения питания потребуется розетка с заземляющим контуром. Помните, что от розетки до распределительного щита в доме должен быть протянут отдельный медный кабель сечением 3 х 1,5 мм². То есть, он трёхжильный, имеющий сечение каждой жилы в полтора квадрата. В щитке на проводку устанавливается УЗО на 16А.

Производители предлагают три вида газовых рукавов:

1. Резинотканевый. По механической прочности он уступает остальным видам, но по гибкости и мягкости превосходит остальные. В этом шланге нет металлических вставок, поэтому изделие не является проводником тока, что является немаловажным фактором для электрозависимых газовых плит.
2. Резиновый со стальной оплёткой. Это надёжный и прочный газовый шланг.
3. Сильфонный. Такое изделие относится к категории металлорукавов. У него повышенная жёсткость и прочность. Очень надёжное, но дорогое изделие. В продажу поступают две разновидности: голый шланг и покрытый сверху диэлектрической изоляцией жёлтого цвета. Предпочтение лучше отдать второму.

Сильфонная подводка для газа

После того, как место и способ установки будет выбран, необходимо предусмотреть:

• Защиту от перепадов напряжения в общей электрической сети;
• Заземление;
• Вентиляцию – встроить духовку нужно на расстоянии 50 мм от задней стенки ниши, снизу 9-10 см, а по бокам зазоры должны составлять примерно 5 см.

Замена крана

При замене крана, если вы решились менять плиту в квартире самостоятельно, от вас потребуется быстрота и точность, поскольку газ будет выходить из трубы в комнату, когда будет отвинчен старый вентиль. В этой ситуации опасаться нечего, если вами будут соблюдаться элементарные правила безопасности (отсутствие открытого огня в комнате, широко открытые окна).

Перед началом процедуры замены крана, следует приготовить следующее:

• небольших размеров кусочек ткани, чтобы сделать из него временную пробку для трубы — перед затыканием опуска, его следует хорошо смочить водой;
• шаровый кран, который будет установлен вместо старого, необходимо перевести в положение “закрыто”, и снять с него ручку (для удобства монтажа);

необходимые гаечные ключи и герметик для резьбового соединения.

Теперь можно приступить к замене газового крана.

1. Требуется как можно шире открыть форточку или окно, чтобы обеспечить хорошее вентилирование кухни.
2. Открутите подсоединенный (старый) кран от опуска и быстро заткните отверстие трубы мокрой тряпкой.
3. Если на резьбе, где был установлен вентиль, остался старый герметик – удалите его и намотайте новый.
4. Извлеките “пробку” из тряпки и быстро накрутите новый вентиль на резьбу. Затяните кран ключом, прилагая разумные усилия.
5. Чтобы проверить, насколько соединение герметично, воспользуйтесь мыльным раствором. Его следует нанести на место соединения. Если вы увидите надувающиеся пузырьки – это значит, что нет герметичности, и есть утечка газа. В таком случае следует открутить кран и подмотать еще немного герметика, после чего повторить проверку.

Что понадобится для подключения

Чтобы правильно подключить плиту, потребуется следующий перечень компонентов и инструментарий:

• газовый шланг, универсальный 1.5 м или резиновый более 1 м;
• латунный никелированный кран для систем распределения низкого и среднего давления (в случае, если такой компонент не установлен в существующей сети);
• ключи, газовый и разводной;
• резиновые прокладки;
• уплотнитель резьбовых соединений, фум-лента или нить Локтайт 55;
• мыло и теплая вода для приготовления раствора.

Нить Локтайт 55

Для работы с некоторыми моделями также пригодятся отвертки. Но сначала нужно убедиться (желательно делать это еще на этапе выбора) в качестве шланга и соответствии его параметрам требованиям безопасности.

Как действовать?

Любой из описанных ниже шагов вы предпримете на свой страх и риск. Администрация сайта не несет ответственности за любые негативные последствия, связанные с такой установкой. Для работы понадобятся:

• лобзик (можно заменить на циркулярную пилу);
• ФУМ-лента;
• ключи монтажные разводные;
• раствор туалетного мыла.

Чтобы правильно подключить варочную поверхность, сначала требуется выбрать место монтажа. Чаще всего стараются приблизить оборудование к газовым магистралям. Но если предстоит (или возможна) перепланировка, используют сильфонные гофрированные шланги. Далее режущим инструментом в столешнице готовят отверстие необходимого размера. Удаляют всю пыль и оставшиеся опилки.

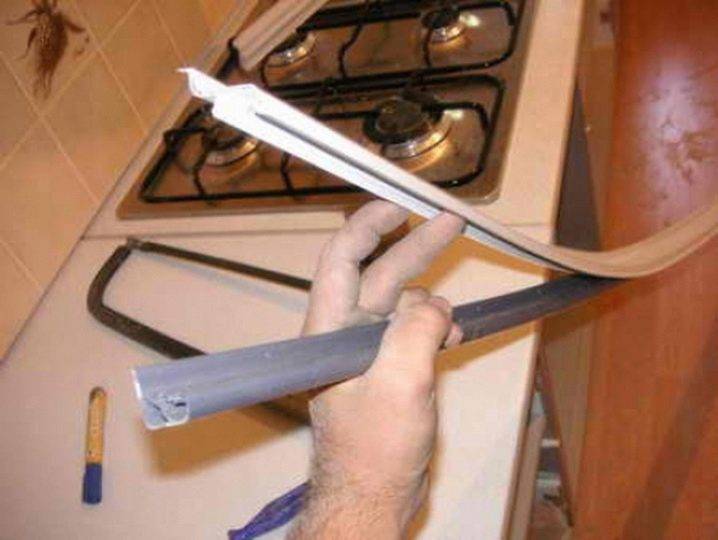

Следующий шаг — наклеивание по периметру выемки особой поролоновой ленты. Она или берется из комплекта поставки или покупается отдельно в специализированных магазинах газового оборудования.

Далее требуется подсоединить один из концов гибкого шланга к магистральной трубе либо к баллону. Противоположный конец соединяют с входным каналом варочной поверхности.Необходимое отверстие находится в нижней части бытового прибора.

Потому при подсоединении газовых шлангов к встраиваемой модели надо открыть двери и убрать полки на соответствующем шкафу. Шланг прикручивают плотно, его необходимо герметизировать его ФУМ-лентой. Далее прокручивают вентиль в положение «полностью открыто». Конфорки при этом не разжигают.

Надо покрыть все места соединений мыльным раствором. В норме никаких пузырьков появляться не должно. Но предположим, пена все же появилась. Тогда надо вновь подкручивать гайку в проблемном месте. Затем снова проверяют его при помощи пены. Процедуру повторяют до тех пор, пока не перестанут появляться даже небольшие пузырьки газа.

В большинство стандартных комплектов входят жиклеры двух типов. Тот, у которого отверстие потолще — для магистрального газа. Тот, у которого вход меньше по размеру — для подсоединения к баллонам. Всегда по умолчанию ставится именно жиклер для стыковки с газопроводом. Если есть необходимость сменить его, используют также ключи, идущие в комплекте.

Газовые панели с электроподжигом надо будет присоединить к электросети. Недалеко от бытового прибора нужно поставить розетку. Ее допустимая нагрузка определяется очень тщательно. В идеале через эту розетку должен свободно течь не только предельный потребляемый ток, следует обеспечить запас где-то 20% по мощности. Варочные поверхности всегда монтируют в толстые столешницы (слой дерева минимум 3,8 см).

Если попытаться установить панель на тонком основании, система может подвести внезапно. Согласно стандартным правилам, варочные панели с электрическим поджигом устанавливают при помощи любых шлангов, кроме имеющих оплетку из металла. Какими бы хорошими ни были такие рукава, они могут привести к возгоранию и взрыву газа, если случится короткое замыкание.

О том, как правильно подключить газ к варочной панели, смотрите в следующем видео.

Что нужно знать?

При монтаже варочной газовой панели в столешницу обязательно следует выдерживать расстояние до кромок поверхности. Оно должно быть не менее 5 см с каждой стороны, иначе при пилении можно будет разрушить слишком тонкую стенку. Толщина самой столешницы также имеет значение. Не рекомендуется монтировать встраиваемое оборудование в конструкции тоньше 38 мм из-за низких несущих способностей.

Для проверки герметичности соединений при пуске газа используется мыльный раствор. Им густо покрывают все гайки и стыки, проверяя эти места на наличие вздувающихся пузырей – они свидетельствуют об утечке.

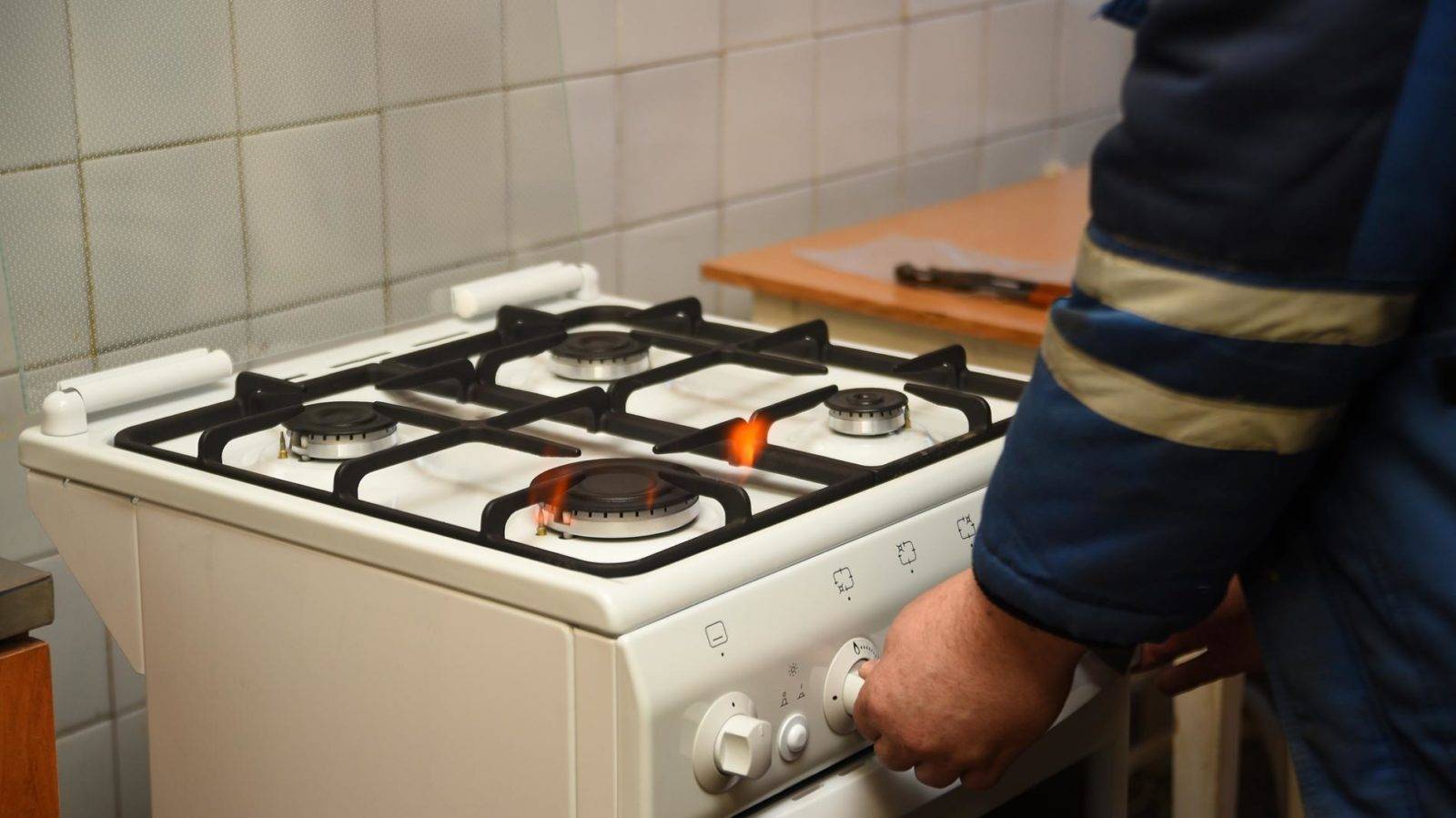

Перед началом полномасштабной эксплуатации плиты следует проверить ее работу с разными режимами регулировки. Ни в одном из них пламя не должно гаснуть – это очень опасно. Если при попытках проверить изменение интенсивности горения регулировка не меняет подачу голубого топлива, нужно отключить плиту, обратиться в сервисный центр или к продавцу. Возможен брак товара. Правильно проведенная в квартире или частном доме установка варочной газовой панели в столешницу позволяет соблюсти все нормативы и обеспечить эффективную эксплуатацию оборудования.

О том, как правильно установить варочную газовую панель, рассказано в видео ниже.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место

При этом важно соблюдать следующие правила установки плиты:

1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
2. В помещении должна быть качественно работающая вытяжная вентиляция.
3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Требования к установке бытовых плит прописаны в СНиП 2.04.08-87- «Газоснабжение» и СНиП 2.08.01-89 «Жилые здания».

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

Такие шланги бывают нескольких видов:

Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Обратите внимание! При монтаже новой плиты лучше сразу поменять и соединительный шланг независимо от его срока службы, так как он может иметь не видимые глазу дефекты, появившиеся в результате эксплуатации
