Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

  1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
  2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
  3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

  • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
  • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов. Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет. Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  • L1 – фаза первой клавиши выключателя;
  • L2 – фаза второй клавиши;
  • N – ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Как это работает?

Принцип работы системы заложен в переключении линий, с условием, что электричество будет проходить одновременно через два выключателя. На схеме показаны устройства, через контакты которых проходит ток, но попробуйте мысленно один из них «выключить». Свет потух. Теперь проделайте то же самое со вторым – свет загорелся, потому что оба прибора просто были переключены на другую линию, поэтому традиционных обозначений типа «вкл» и «выкл» вы не найдете. Вы включили его вверх, уходя, выключили свет вторым выключателем, переключив его вниз. Встала жена, и в той же комнате включила, щелкнув клавишу вниз.

Теперь, когда вы разобрались с подключением и включением самого простого устройства, можно приступить к более сложному варианту. Здесь показана схема подключения двухклавишного проходного выключателя, который применяется там, где есть необходимость раздельного включения с разных мест двух линий освещения.

Как видим, коренных изменений нет. По существу это та же схема, только к ней добавлено еще 2 устройства.

Для чего может потребоваться такое подключение? Допустим, что вы, войдя в дом, включили таким выключателем свет в прихожей и на втором этаже. Поднявшись наверх, вы можете выключить свет в прихожей, но не трогать его там, где он нужен. Или же возможен такой вариант, при котором на входе будет стоять один двойной проходной выключатель, а два одинарных по разным комнатам.

Сенсорные модели выключателей

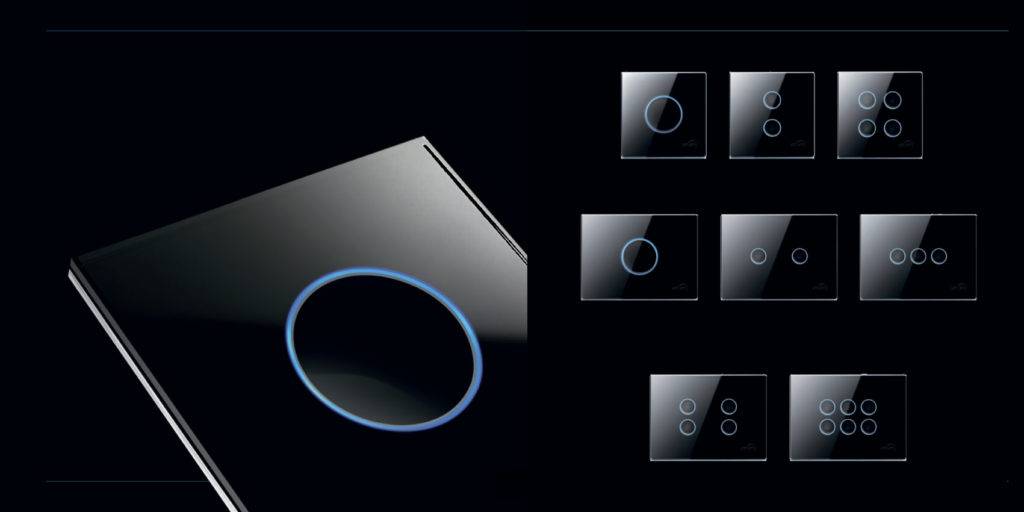

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются. Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции.

Есть два вида переключателей сенсорного исполнения:

  • Сенсорные прямого действия.
  • Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп. Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM». Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Сенсорные модели выключателей

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала. Простая организация системы управления с одним сенсорным прибором выполняется так:

  • Фазная линия соединяется с клеммой «L».
  • Линия «L1» образует одну зону освещения.
  • Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  • Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  • После звукового сигнала снять касание и перейти к следующему прибору.
  • Касание сенсора второго прибора.
  • Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  • Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу. К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м. Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Купить хороший выключатель

Если надо заменить выключатель по каким-то причинам, самое время задуматься и о других мелочах. Стоимость выключателя расходами сложно назвать чаще всего. Другое дело, что может не оказаться желания его менять своими руками. Придётся потратить больше денег, оплатить услуги специалиста.

Опасно ремонтировать элементы электросети самостоятельно: можно что-то сделать неправильно, допустить ошибку. Никто не вправе запретить своими руками совершенствовать, менять, ремонтировать электросеть в квартире, любые её элементы хозяину жилья, мастеру на все руки, любителю похлопотать по хозяйству. Такого закона нет. Но поставить на кон имущество, здоровье жизнь не каждый сможет.

Всё, что нужно – отключить рубильники в щите на лестничной площадке или в доме, счётчик, взять в руки отвёртку, нож или ножницы для зачистки кабеля, демонтировать старый выключатель и приступить к установке нового. Нет в этом ничего сложного, на первый взгляд. Однако ставки велики. Хочется, чтобы оплата услуг мастера не превышала намного расходы на выключатель.

Если поставить себе такую цель, не стесняясь выбрать оптимальную модель, хороший бренд, мечта сбудется.  Несколько выключателей одновременно приобрести и поменять их во всех комнатах – тоже хорошая идея.

На какой высоте выключатели расположены? Легко ли до них дотянуться? К их месту расположения быстро привыкает человек, даже при условии частых переездов, продолжительных командировок. Редко к своим ощущениям люди прислушиваются, выключая и включая свет автоматически.

Просматривая фото двойных выключателей, легко удивиться разнообразию вариантов, вдохновиться. Раз уж сложились так обстоятельства, надо менять выключатель, можно в этом случае:

  • купить один, но очень хороший, известного производителя;
  • заменить все выключатели в доме на более современные, интересные, красивые;
  • переделать электросеть немного – изменить положение одного или нескольких выключателей;
  • заменить розетку, место положения – одной или нескольких.

Оценив состояние электросети, ориентируясь на тот факт, что и так за работу электрику придётся заплатить, можно добиться лучших результатов.

Даже если самостоятельно всю работу было принято решение сделать, стоит сэкономленные средства вложить в качественный двухклавишный выключатель, приложить чуть больше усилий, чем требуется – уровень комфорта повышать помогает инициативность.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Популярные схемотехнические решения

При выборе схемы подключения двойного выключателя следует учитывать два взаимосвязанных фактора:

  • какая система заземления используется в доме: TN-C или TN-S;
  • один или два осветительных прибора управляются выключателем.

TN-C считается устаревшей системой заземления. Особенность установки выключателя в том, что он принимает от распределительного щита только два провода вместо трех.Если вы подключите две лампочки к выключателю, это будет выглядеть так

Обратите внимание, что нейтральный (синий) провод объединен с землей и нулем. Так что третий поток не нужен

В новостройках используется современная система TN-S. Перед тем, как самостоятельно подключить двойной выключатель, нужно убедиться, что от автомата к месту крепления электросистемы протянут трехжильный провод.

Сравним разницу в подключении.Схема отличается тем, что от электрощита к распределительной коробке протянуты три проводника, в том числе и земляной. Соответственно заземление также предусмотрено для каждой лампы/ламповой группы

Наличие третьего заземляющего проводника никак не влияет на соединение проводов в механизме выключателя: остаются только фазные провода, один вход и два выхода.

Если светильники, управляемые одним и тем же выключателем, расположены в разных помещениях, схема будет отличаться только разделением проводников в разные стороны. Рассмотрим схему, при которой одна группа светильников находится в комнате, вторая – в коридоре.

Прокладка проводов от электрощита и выключателя, а также подключение проводов в распределительной коробке осуществляется аналогично, но тогда провода расходятся в разные стороны

Если автомат подключен трехжильным проводом, земля соединяется с заземляющими проводниками групп светильников и, как и нуль, раздваивается в двух направлениях.Подключение двухклавишной люстры к выключателю облегчает монтаж только за счет того, что вместо двух проводов приходится тянуть один – от выключателя к люстре

Внешний вид третьего заземляющего проводника принципиально не меняет схему: он отходит от выключателя в щитке, а в распределительной коробке подключается к земле двух групп ламп.

Распределение ламп люстры по группам может происходить по-разному в зависимости от требований к освещенности. Пятиплечий аппарат можно разделить на два способа: 4+1, 2+3.

Увеличьте количество вариантов подключения шестирожковой люстры: 1+5, 2+4, 3+3. То есть, чем больше ламп в осветительном приборе, тем больше вариантов их объединения в группы.

Для чего нужно подключать двойной выключатель на две лампочки

Основная причина использования двойных выключателей – это оптимизация применения электрооборудования, которое подключается к одной цепи. В качестве самого яркого примера оптимизированного контура можно привести стандартную организацию освещения для раздельного санузла. При этом со стороны прихожей происходит установка одного клавишного выключателя. Как результат, управлять освещением в туалете можно с помощью одной клавиши, а в ванной – с помощью другой.

Благодаря такому выключателю появляется возможность одним движением одновременно выполнять два действия – это включение освещения в одной комнате, и выключение света в другой.

Схема подключения двухклавишного выключателя на две лампочки при наличии в сети заземляющего проводника

Однако устанавливать выключатель общего типа необходимо лишь в случае, когда они находятся рядом. Если же комнаты находятся на расстоянии, то лучше использовать стандартные отдельные установки, чтобы не было путаницы.

И если вы задаетесь вопросом, как подключить двойной выключатель на две лампочки, то помимо схемы подключения, вам необходимо изучить, какие инструменты для этого необходимы, как подготовиться к установке, и как ее непосредственно произвести. Давайте более подробно остановимся на каждом из пунктов.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Оставить комментарий

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Установка и подключение дистанционного выключателя

Производители делают много моделей с разными характеристиками и опциями управления:

  • Простые выключатели на включение и выключение;
  • Программируемые, только на включение, только на выключение;
  • С таймером и другими опциями.

В любом варианте дистанционная система управления состоит из двух частей:

  • Передатчика сигналов управления, которым является выключатель, имеет корпус по размерам и внешнему виду похожий на накладной выключатель для внешней проводки. В его конструкции печатная плата, с батарейкой и спиральной антеной, антенна может быть выполнена в виде извилистой дорожки на плате. Крепится к стене на саморезы или двухсторонний скотч.
  • Блок приемника сигналов управления и коммутации контактов имеет миниатюрные размеры, контакты для подключения проводов и устанавливается к конструкцию корпуса люстры, плафона или другого осветительного прибора.

Подключение блока управления к осветительным приборам

На данной схеме показан блок управления для двухклавишного выключателя с двумя группами освещения, бывают модели с одной группой. Перед установкой дистанционного выключателя, провода от обычного выключателя замыкаются. Корпус старого переключателя можно оставить на месте или просто включить, тогда 220В постоянно будут приходить к прибору освещения и запитывать блок управления.

Внешний вид радиовыключателя HiTE PRO LE-1

 Характеристики

Частота передачи сигналов управления868 МГц
Радиус уверенного приема сигналовдо 250 метров
Способ кодировки сигналаАдресная трансмиссия
Батарея электропитанияCR2032,
Температура эксплуатации30… +50 °С
Способ крепления Скотч или Саморезы
Габариты75×75×13 мм

Отечественные радиовыключатели этой серии имеют большой радиус действия, производитель гарантирует работу без замены батарейки питания до7лет, срок безаварийной работы до 3 лет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
