Как подключить водонагреватель

Выбираем место установки

В большинстве случаев хозяева стараются расположить накопительный водонагреватель непосредственно в ванной или туалетной комнате под потолком с креплением на стену.

Это вполне оправдано – таким образом в малогабаритных санузлах осуществляется экономия пространства, поскольку подвешенный под потолком бойлер обычно ничему и никому не мешает.

Но такое размещение сантехнического оборудования не лишено некоторых недостатков:

• Во-первых, в случае отключения холодной воды у неискушенных пользователей (в основном домохозяек) возникает желание воспользоваться запасами обретшей ценность жидкости, содержащейся в резервуаре накопителя. При этом зачастую забывают отключить подачу электроэнергии. А большинство самых недорогих водонагревателей не оборудованы защитой от включения без воды (либо последняя может элементарно выйти из строя и не сработать), что приведет как минимум к поломке трубчатого электронагревателя.
• В этом отношении выгоднее напольная установка водонагревающего накопительного оборудования – как, например, это практикуется на кухнях, где в основном бойлеры монтируются под мойкой. А по законам сообщающихся сосудов и гравитации вода при отсутствии давления в системе не сможет вылиться через кран, расположенный выше уровня емкости.
• Во-вторых, для настенного крепления такого тяжелого оборудования (масса бойлера в среднем равна массе воды + 20-40%) необходим надежный крепеж.

Не в каждом стеновом материале можно организовать качественное закрепление. Например, столь популярные ныне гипсокартонные простенки даже не рассматриваются. Для того чтобы достаточно надежно закрепить в них бойлер (и то, не самый объемный), необходимо на этапе возведения гипсокартонных перегородок предусмотреть прочные металлические профиля – закладные под будущий крепеж.

Достаточно качественным получится крепление в бетонных либо кирпичных стенах посредством анкерных металлических дюбелей. Пластиковые дюбеля категорически не рекомендуются, поскольку по прошествии нескольких лет значительно уменьшаются в объеме, усыхают, что может привести к падению дорогостоящего сантехнического оборудования.

Как организовать водоснабжение частного дома из скважины? Узнайте из этой статьи.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Схемы и чертежи

Как известно, электробойлер имеет два вида подключения: к системе водоснабжения и электрическое.

Схема подключения бойлера

Для того чтобы правильно установить агрегат и при этом соблюсти меры безопасности, существуют схемы. Они выполнены в виде чертежей с обозначениями основных элементов системы. Существует два вида схем: монтажная и электрическая.

Монтажная схема

В ней схематически показаны основные части системы, их последовательность и расположение. В данном примере показаны места установки запорных, кранов тройников, обратного клапана, схематически показана циркуляция воды в системе (вход холодной воды и выход горячей, ее подача на смеситель) Такую схему можно найти в заводской инструкции, которая прилагается к агрегату.

Классическая монтажная схема:

• Запорный клапан.
• Фильтр механической очистки.
• Тройник на водопроводной холодной трубе (ведет к бойлеру и к смесителю).
• Второй запорный клапан на подходе к бойлеру.
• Предохранительный клапан, предотвращающий утечку воды в обратном направлении.
• Тройники, которые подключаются непосредственно к бойлеру — один для входа холодной воды, второй для выхода горячей воды на смеситель.
• Схема водяных линий.

Схема подключения бойлера

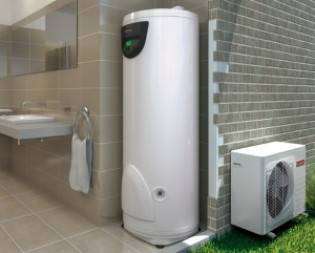

Особенности подключения напольного водонагревателя

Так как такой нагреватель устанавливается на полу, все подводы к нему расположены не на нижней панели, а внизу боковой или задней вертикальной стенки. В быту такие накопительные бойлеры используются редко, так как у самых миниатюрных из них объём бака составляет 100–150 л. Кроме этого, они занимают много места и имеют большую мощность, предъявляющую серьёзные требования к электропроводке и автоматике безопасности.

Подключение к воде у нагревателей напольного расположения выполняется аналогично настенным моделям. Подключение к электросети, ввиду относительно высокой мощности, необходимо выполнять исключительно через отдельный щиток.

рмнт.ру

Как «врезаться» в трубу холодного водоснабжения?

Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.

Металлическая труба

Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.

• Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».

• Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.

А это — схема ее установки

Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.

Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.

Металлопластиковая труба

Тройник для металлопласта

Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.

Полипропиленовая труба

Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты—«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.

Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.

Лучшие бренды – выбираем водонагреватель

Один из лучших вариантов на современном рынке – водонагреватель от компании Electrolux

Под конец материала нужно посоветовать несколько действительно хороших производителей, который ассоциируются со словом «качество». Ведь все вышеописанное не имеет значения, если хозяин квартиры купит некачественную технику. Она сломается в любом случае, независимо от правильности подключения электрических и водопроводных схем. Поэтому нужно сделать правильный выбор:

1. Electrolux. Кто сказал, что только немцы создают качественную технику? Их прямой конкурент – Швеция. Представлять Electrolux нет смысла, его знает каждый. Бренд создает бытовую технику десятилетиями и заслужил прекрасную репутацию. Водонагреватели этой марки прекрасны. Очень популярны дешевые модели с проточным типом функционирования. Все они маленькие, компактные, легки во время монтажа. Плавное управление температурой, большой функционал – основные преимущества для каждого потенциального покупателя.
2. Ariston. Компания, которая в большей мере специализируется именно на водонагревателях. Основное отличие от конкурентов заключается в очень стильном дизайне, а также большим количеством функций. В сравнении со многими аналогами, большинство моделей имеют выгодную цену. Все бойлеры Аристон могут автоматически отключаться, если произошел сбой в электросети. Такая себе – система безопасности будущего.
3. Bosch. Еще один бренд, который просто невозможно проигнорировать. Титан всей бытовой техники и лидер по продажам водонагревателей накопительного типа. Надежность, легкость в использовании, высокий срок эксплуатации – основные преимущества моделей. Самые популярные модели работают на газу или электричестве.

Все мы живем в 21 веке – современном мире с развитыми технологиями. Но наличие горячей воды до сих пор остается лотереей. Особенно, если человек живет в квартире, где есть центральное водоснабжение. Ремонты, постоянные починки труб – все это влияет на отсутствие горячей воды. Наличие водонагревателя решит все эти проблемы. Используйте вышеописанные схемы и инструкции, чтобы процесс получился максимально легким и правильным.

Методы подключения водонагревателя к водопроводу

Существует несколько способов подключения водогрейного оборудования в квартире, а особенности выполняемых работ напрямую зависят от наличия водопроводных труб централизованной системы водоснабжения:

• Использование накопительных резервуаров для воды, которые, как правило, устанавливаются на уровне кровли в условиях отсутствия водопроводной магистрали. Главным правилом подключения водогрея к резервуару с водой является строгое соблюдение оптимального расстояния, которое не может быть менее двух метров. Если бак для воды устанавливается на меньшем расстоянии, то схема подключения должна быть представлена стандартным тройником, шаровым сливным краном, а также клапаном предохранительного типа.
• Подключение водогрейного оборудования к централизованной водопроводной системе является несложным мероприятием, легко выполнимым самостоятельно. С этой целью производится стандартный монтаж прибора на стене при помощи специальных крепежей с последующим подключением к водопроводу.

Как подключить накопительный водонагреватель в квартире

При подключении водогрейного устройства к накопительным ёмкостям, очень важно учитывать, что показатели давления внутри системы не должны превышать 6 Бар. Если давление выше стандартных параметров, то в обязательном порядке перед водогрейным оборудованием устанавливается редуктор, защищающий водонагреватель от выхода из строя

Особые условия подключения необходимы, если используемая на подачу вода имеет плохое качество. В этом случае обязательно перед водогрейным оборудованием устанавливается специальный фильтр.

Подключение напорного проточного водонагревателя

Выбор места установки

Напорные устройства подают горячую воду одновременно на несколько точек потребления. Прибор можно разместить в любом месте, главное — удобство соединения с водопроводом, но лучше всего там, где горячая вода нужнее.

В квартирах для этих целей пригодна ниша в туалете, пространство под раковиной на кухне, место на стене недалеко от труб ГВС и ХВС. Важный момент — исключение попадания брызг на корпус, а также обеспечение свободного доступа для осмотра прибора.

Места установки напорного проточного водонагревателя

Установка

В комплект проточника входит монтажная планка-шаблон, на которую навешивается прибор. С помощью этого элемента размечаются и высверливаются отверстия. В них вставляются дюбели, водонагреватель фиксируется на стенке посредством шурупов. Выполняется проверка расположения прибора строительным уровнем.

В некоторых моделях для монтажа на планку требуется снятие передней панели. На место она ставится по завершении подключения к электросети и водопроводу.

Подключение к водопроводу

Холодная вода на ввод проточника подается прямо от стояка или любой точки внутренней разводки. К выводу прибора подсоединяется гибкий шланг, который подключается к трубе горячей воды за краном стояка ГВС.

На входы водонагревателя устанавливаются шаровые краны, предназначенные для отключения подачи воды. Резьбовые соединения обязательно уплотняются ФУМ-лентой. На трубы горячей и холодной воды ставятся тройники, выводы соединяются шлангом с соответствующими вводами на проточнике.

Подключение напорного «проточника» к водопроводу

Подключение к электросети

Нужно удостовериться, что приходящейся на квартиру или дом мощности хватит для нормальной работы водонагревателя. Если ее недостаточно, при нагреве воды будут постоянно выключаться автоматы.

Из-за высокой мощности напорные приборы включаются не в розетку, а непосредственно в электрощиток через дифавтомат на 25 и более ампер. Подключение осуществляется трехжильным кабелем сечением не менее 4 мм².

Подключение напорного проточного водонагревателя к электросети

Первый запуск

Кран на стояке ГВС закрывается, на приборе открываются запорные вентили. На ближнем к проточнику смесителе необходимо включить горячую воду и выждать несколько секунд, дав потоку стабилизироваться.

Подается питание на проточник и активируется нагрев. На смесителе необходимо вновь включить горячую воду и убедиться, что водонагреватель нормально работает.

Установка водонагревателя является необходимой мерой при периодических проблемах с горячей водой. Главное — подобрать вид и модель прибора, выбрать оптимальное место расположения, а подключение его можно выполнить самостоятельно.

Область применения водонагревателя

О том, чтобы использовать электрический бойлер для отопления, говорят очень редко, но все же такой вариант существует. Применять его рекомендуется в том случае, если помещение имеет не сложную систему отопления, а мощность агрегата достаточна для нормального функционирования (обычно 1 кВт может обслуживать 10 кв.м.). Чтобы он обогревал небольшой домик необходимо дополнительно установить циркуляционный насос, иначе горячая вода не сможет эффективно распространяться по радиаторам (не хватит давления).

Обращаем Ваше внимание на то, что существуют устройства накопительного и проточного типа. Первый вариант эл.бойлера затрачивает меньше электроэнергии для нагревания, но требует определенного места для размещения емкости

Второй вариант более компактный, но из-за своей повышенной мощности расходует на порядок больше электричества.

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

1. Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
2. Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
3. Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
4. Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети  в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

• Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
• Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор.  Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Подробное описание подключения и конструкции

Этим способом можно осуществить подключение накопительного водонагревателя фирм Atmor (Атмор), Elenberg, Eltron, Etalon, Ferroli, Gorenje, Polaris, Stiebel, Thermex, Vega, Термекс, Ariston (Аристон), и прочих. Он считается самым эффективным вариантом для присоединения простого вертикального бойлера, но для начала нужно разобраться в конструкции прибора.

Стандартный бойлер состоит из таких частей:

• элемент, нагревающий воду – ТЭН;
• бак, сохраняющий температуру воды на нужно уровне;
• термостат;
• системы отвода и подвода воды.

Самое главное при выборе бойлера – это способ его крепления к стене (вертикальный или горизонтальный), и объем бака. Чаще всего в современных квартирах применяют именно вертикальные приборы: они занимают значительно меньше места, чем горизонтальные водонагреватели и подключаются к системе водоснабжения гораздо проще и быстрее.

Пошаговая инструкция:

1. Продумайте, каким образом будет осуществляться конструкция, первым мы хотим рассмотреть вариант открытого подключения водонагревателя к водопроводной системе в квартире – самый простой и популярный;

   Схема подключения вертикального водонагревателя

2. Бойлер крепится при помощи специальных кронштейнов, которые идут в наборе с ним. Эти приспособления специально рассчитаны на его массу, и способны выдержать также нагрузку в более чем 100 литров воды помимо веса бака (эти технические требования указаны в инструкции к котлу);
3. Обязательно проследите за тем, чтобы отверстие слива находилось внизу;
4. Устанавливаем клапан защиты.

Предохранитель или защитный клапан – это специальное приспособление, которое служит для защиты бака от разрыва при очень высокой температуре или давлении. Это может произойти, если давление жидкости в баке превысит номинальный показатель (стандартное значение – 0,6 МПа). Отверстие клапана давления в обязательном порядке должно быть открыто, потому что часто домашние специалисты просто забывают вовремя обеспечить отвод лишней горячей воды в канализацию, чем подвергают себя и свою семью серьезной опасности.

Клапан водонагревателя

Нужно сказать, что стандартный клапан в наборе с водонагревателем чаще всего просто не справляется со своей задачей, и мы рекомендуем сразу покупать защитное приспособление отдельно, уже предусмотрев потребности и возможности бойлера.

1. Клапан состоит из целой системы деталей, среди которых сантехнический тройник, непосредственно клапан, муфта «американка», клапан обратного действия (который предохраняет от смешивания горячей и холодной воды, а значит, экономит электроэнергию и уменьшает давление на внутренний бак бойлера);
2. Теперь при помощи труб и компрессионных шланги отводим воду в канализацию. При необходимости можно использовать простые садовые шланги, хотя они и не предназначены для эксплуатации в условиях горячей воды;
3. Герметизируем соединение при помощи специального герметика, оставляем его на 4-8 часов засыхать. Воду отключаем задолго до начала процесса, даже слегка влажная труба будет не герметична и быстро «разойдется»;
4. Далее продолжаем присоединять бойлер к системе водоснабжения.
5. Мы советуем отдавать предпочтение трубам из полипропиленовых материалов, они имеют гораздо больший срок службы и более легко монтируются, чем металлические. Их соединяем путем сварки полипропилена, оставляем немного засохнуть. Некоторые мастера проводят эту операцию, имея лишь металлопластиковые трубы, но они гораздо сложнее в монтаже менее надежны;
6. После при помощи шарового крана подводим холодную воду к нашему котлу, соединяем, проверяем и при необходимости закрепляем при помощи герметика место соединения шланга подвода воды и отверстия поступления;
7. Через этот же шаровый кран отводим и горячую воду, это предусматривает и подключение накопительного водонагревателя, и проточного;
8. Необходимо сделать систему таким образом, чтобы при закрытых кранах вода не текла, но если закрыть вентиль стояка, можно было использовать жидкость;
9. Теперь в зависимости от того, подключение электрического водонагревателя или газового водонагревателя мы производим, нужно соединить прибор с системой питания, и проверить его работу. При использовании первого метода учитываются все требования ПУЭ: влагозащищенные розетки (особенно в ванной), заземление бытового прибора, скорее всего, понадобится также отдельное УЗО для двухфазного котла и т.д;
10. Проверяйте и состояние кабеля, он обязательно должен быть влагостойкий, прочный и эластичный.

Обустраиваем точку потребления

При установке отдельного медного кабеля, направленного от нагревателя в сторону счетчика, учитывайте следующие рекомендации:

• Определитесь с местонахождением «ноля» (голубого провода) и «фазы заземления» (красного провода);
• Монтируйте щит сбоку прибора, защелкивайте автомат и прямо через него пропускайте кабель;
• Удалите 10 сантиметров изоляции кабеля и соедините с клеммами автомата;
• Фазу прибора нужно прикручивать снизу, фазу электрического щитка – сверху. При невозможности выполнения, подключайте бойлер к «обыкновенной» розетке (дополнительную технику подключать уже запрещено).

mainavi.ru

Критерии правильной установки нагревательного оборудования

Одним из важных нюансов того, как правильно подключить бойлер к водопроводу, является требование соответствия диаметров трубопроводов и входных штуцеров. Также имеет значение размер сечения кабеля, который питает электронагреватель агрегата

На эти моменты следует обратить особое внимание, чтобы не допустить ошибок.

При подключении водонагревателя используют подводящие трубы, диаметр которых должен обеспечивать свободное перемещение водяного потока по линиям входа и вывода. Поэтому считается допустимым больший диаметр рукавов с переходом под параметр штуцеров. В свою очередь меньшее сечение трубопроводов по сравнению с вводными патрубками агрегата является грубейшей ошибкой.

Отсюда можно сделать вывод, что при подключении электроводонагревателя к водопроводу необходимо максимально точно подбирать сечение проводов с учетом тока нагрузки. Розетку обычно располагают рядом с аппаратом. Ее размещают от уровня пола на высоте не менее 150 сантиметров.

Бойлеры бытового назначения рассчитаны на однофазное питание переменным током 220-250 вольт. Нагрузка должна быть токовой, не менее 10А. Определяют более точное значение на основании производительности нагревательного оборудования, его можно узнать из технической документации, прилагаемой к продукции. Именно с учетом указанной величины тока нужно приобретать автоматический выключатель, когда выполняется подключение водонагревателя к водопроводу в квартире или доме.

Например, для проточных приборов существуют определенные нормативы тока отсечки автомата: при мощности 3,5 кВт – 20А, при 5,5 кВт – 25А, а при 6,5 кВт – 35А. Обычно все требуемые параметры для подключения оборудования прописаны в инструкции к нему.

В этой документации производитель в точности объясняет, как подключить электрический водонагреватель к водопроводу. По этой причине все документы, имеющиеся в комплекте к аппарату, следует предварительно изучить.
