Почему не работает мультиварка

Предохранители в Редмонд

Для чего нужны термопредохранители. Читатель сразу перебьет — охранить перегревшийся прибор. Видим основания утверждать: термопредохранители нужны, чтобы ремонт мультиварок Редмонд осуществлять почаще.

Как связаны разнородные факты. Вот что пишет форумчанам хозяйка — опытный пользователь мультиварки: «Случайно включила прибор без горшочка, заметила через 40 сек, сразу выключила устройство». Женщина хотела знать, что будет с Редмонд М90, если не ставить горшочек на место вовсе.

Доброхот предположил: страшного не случится. Главная кнопка (см. выше), расположенная под дном горшочка, не даст мультиварке включиться в отсутствии посуды. Хозяйка провела эксперимент: с открытой (!) крышкой, вытащенным горшочком запустила программу. Уже через 10 сек нагревательный элемент стал горячим. Итог ошеломляет: никакой защиты от неправильного включения в мультиварке Редмонд нет.

Что будет, оставь повариха на длительный срок кухонного помощника лишенным присмотра. Вывод подсказывает продвинутый форумчанин: для защиты против перегрева внутри термопредохранители. Элементы охранные справляются с функцией единственный раз — перегорая. После эксцесса потребуется вмешательство “специалиста”.

Собственно, для этого рассматриваем собственноручный ремонт мультиварок Редмонд — когда причина известна, починка становится простым делом. Если однажды оставленная без присмотра мультиварка отказывается включаться, дело наверняка в термопредохранителях.

Теперь почитаем сервисную книжку, выданную покупателю мультиварки Редмонд. Цитаты выборочные, дабы не утомить читателя излишками информации. Гарантийный ремонт не производят, если «изделие с … тепловыми, иными повреждениями, возникшими по причине неправильной эксплуатации…».

Мультиварка Редмонд, гарантийный ремонт – совместимы ли две вещи. Только не в случае, когда завелась привычка оставлять без присмотра включенный прибор! Главная кнопка под горшочком присутствует, чтобы измерять температуру, выдерживать правильные режимы готовки.

Хотелось бы по этому поводу вспомнить пользователей, которые, забыв установить горшочек, наливают внутрь жидкости, высыпают крупы. Будьте предельно аккуратны. Если случилось непоправимое, немедленно выдерните шнур из розетки 230 В. Прибор необходимо очистить. Обнаружены сведения следующего плана: возможно просто промыть водой, сушить микросхемы в течение 1 недели при комнатной температуре… Естественно, применить способ можете на собственный страх и риск. Ничего подобного официальное руководство по эксплуатации не предусматривает.

Особенности мультиварок Redmond

Выбирая мультиварку, покупатели чаще всего обращают внимание на технику Redmond. Она привлекает внимание:

  • многофункциональностью, позволяющей готовить большое количество разнообразных блюд;
  • ассортиментом моделей, как бюджетных, так и премиальных;
  • качеством и безопасностью.

Мультиварки Redmond выделяются современными технологиями, в числе которых и уникальная функция «Мастершеф Лайт». В отличие от программы «Мультиповар», имеющейся у многих производителей и позволяющей устанавливать температуру и время в начале приготовления, «Мастершеф Лайт» позволяет увеличивать и/или уменьшать температуру в процессе и дает возможность готовить даже сложные блюда.

Еще одна инновационная технология компания Redmond называется MASTERFRY. Она предназначена для подъема нагревательного элемента. Это превращает мультиварку в мультикухню и позволяет жарить на сковороде, разогревать еду в жаропрочной посуде или выполнять иные задачи.

В новой модели SkyCooker CBD100S реализована уникальная технология Double Chef, позволяющая готовить одновременно в двух чашах различные блюда. А с помощью смартфона можно управлять процессом дистанционно, используя мобильное приложение Ready for Sky.

Мультиварка Redmond SkyCooker CBD100S

Для мультиварок Redmond доступно множество дополнительных аксессуаров, которые можно приобрести или получить в комплекте к определенным моделям устройств. Это корзины для жарки во фритюре, чаши различных видов, ветчинницы, книги для приготовления и т. д.

В отличие от конкурентов, компанией Redmond выпускается широкий ассортимент мультиварок, где каждый покупатель может подобрать для себя подходящий вариант. В нем есть бюджетные модели с автоматическими программами (RMC-M4503), мультиповаром (RMC-M13), мультиварки с функциями скороварки (RMC-M4504), мультикухни (RMK-R452).

Мультиварка Redmond RMC-M13

Каким образом разобрать мультиварку полностью? Полная схема действий

В крышке и дне изделия расположены датчики температуры – поэтому, разбирать мультиварку нужно предельно осторожно, дабы не нарушить эти тонкие проводки. Один провод подведен к сенсорному экрану. От этих деталей зависит очень многое – они являются “мозгом” прибора

Вследствие повреждения температурных датчиков может произойти сбой программ и режима приготовления. Более того, кухонная помощница может не включиться, потому что не произойдет необходимого набора показателей тепла

От этих деталей зависит очень многое – они являются “мозгом” прибора. Вследствие повреждения температурных датчиков может произойти сбой программ и режима приготовления. Более того, кухонная помощница может не включиться, потому что не произойдет необходимого набора показателей тепла.

Подготовка

  • Прибор отключают от сети, ждут полного остывания.
  • Крышку протирают от жира мягкой тряпкой.
  • Если жир не оттирается, используют мягкие моющие средства для посуды, без абразивов.
  • Насухо протереть крышку.

Съемный элемент на винте

Порядок работы

  • Крышку электроприбора открывают.
  • В области крышки находят два фиксатора из пластика. На них нужно нажать и давить к центру.
  • Верхний сектор тянут к себе, а потом резко вниз.
  • Все внутренние детали тщательно моют от остатков пищи.
  • Чтобы поставить деталь на место, производят обратные действия. Если все установлено правильно, фиксаторы издадут щелчок при верной посадке.

Если изделие сломалось и нужно увидеть внутренние детали, а мастер не знает как бережно разобрать мультиварку, то:

  • Прежде всего, протирают тряпкой все загрязненные места изделия.
  • Электроприбор переворачивают крышкой вниз.
  • Нижнюю крышку держит винт, его открутить. Низ демонтировать.

Демонтаж нижней части

  • Все съемные провода, идущие к плате отсоединяют.
  • Откручивают винты, удерживающие нагревательный элемент.
  • Убирают термопару, все микросхемы.
  • Откручивают винт, держащий верхнюю крышку (когда в модели не предусмотрено снятие). Затем, отжимают крышку отверткой, снимают термодатчики.
  • Удаляют пластиковые кольца на защелках (если они есть по краям металлического корпуса).
  • Внутренние стенки достают из внешних.

Как устроена мультиварка?

Мультиварки фирмы “Редмонд” имеют привлекательный внешний вид, а отсутствие всех видимых креплений делает ее очень эстетичной и аккуратной. Благодаря такому строению бытовые приборы пользуются очень большим спросом.

Чтобы провести ремонт мультиварки “Редмонд” важно знать, как разобрать прибор. Для этого подробно ознакомимся с ее строением:

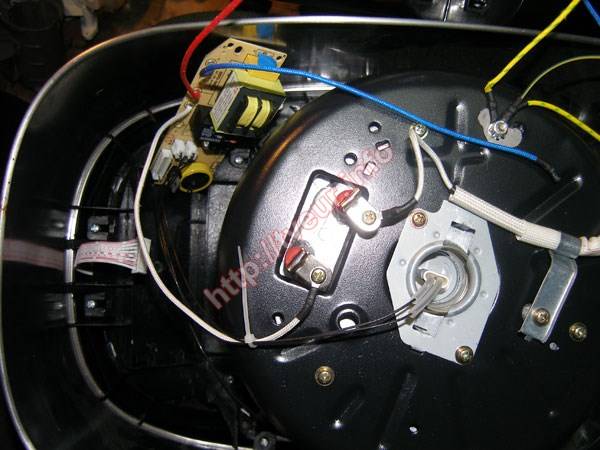

  • Корпус прибора состоит из дна, изготовленного из пластика, и металлического обода, который надевается на днище и образует, так называемую, стенку мультиварки.
  • Между собой элементы соединены двумя винтами и скрыты под гарантийной наклейкой. Один шуруп крестообразный, второй — с треугольной головкой, который крепится гайкой прямо за стенку прибора.
  • Днище кухонного агрегата закреплено пластиковыми зубьями и приклеено к внешним стенкам тонкого листа стали.
  • Стальной лист завальцован сам на себя, имеет форму цилиндра. Так как лист довольно тонкий, то очень легко гнется и ломается.
  • Снизу крышка закреплена к внутренним стенкам корпуса за скобу при помощи еще одного дополнительного винта.
  • Внутренние стенки прибора изготовлены из толстого и прочного листа стали, по форме напоминают чашу, немного большего размера посудины для приготовления пищи.
  • Через отверстие в дне прибора проходит провод, подключенный к главной кнопке.
  • ТЭН имеет форму диска или шайбы с вырезом в центре, прикреплен к корпусу с помощью трех винтов с граверными шайбами.
  • ТЭН имеет два контакта. Один — подключен прямо к разъему вилки, второй — от платы импульсного блока питания идет на реле, которым управляет центральная схема.
  • Главная кнопка прибора крепится на диск ТЭНа с помощью стального цилиндра, непосредственно к нему фиксируется плашка. Между плашкой и главной кнопкой располагается специальная пружина.
  • Мультиварка “Редмонд” имеет два датчика: первый — расположен внизу прямо внутри крышки, второй — вверху. Под петлей к первому идут два провода: два сигнальных и заземление.

Но не стоит забывать о технике безопасности, ведь при попадании воды может возникнуть замыкание или возгорание предохранителей. Поэтому следует немедленно отключить прибор от подачи электроэнергии. Лучше — отключить питание на щитке. Не стоит браться за штепсельную вилку, вас может ударить током.

Что касается теплопредохранителей, то они также имеются в мультиварках этой фирмы. Таким образом, пострадать прибор от перегрева не может.

Импульсный источник питания

Управление функциями кухонной техники бывает двух видов: сенсорное и механическое.

Механическая система управления имеет довольно простое строение:

  • В плату врезают простые микропереключатели. С их помощью прибор подсчитывает количество нажатий, а микросхема запрограммированной памяти вычисляет соответствующую установленную программу.
  • Данный сигнал представляет собой постоянный уровень, при работе которого то включается, то выключается транзистор.
  • Специально установленный стабилитрон не дает возможности напряжению на контактах превысить положенный уровень.
  • Якорь на реле замыкает всю цепь ТЭНа.

Что же происходит в импульсном источнике питания?

  • Трансформатор, как правило, тщательно обмотан изолентой и дополнительно залит прозрачным компаундом.
  • Рядом с ним (в большинстве случае справа) расположен входной фильтр. Он предотвращает образование дополнительных входных пульсаций, так как мультиварка их практически не создает.
  • На плате по расположению дорожек вы сразу заметите, что резистор и конденсатор находятся на пути к трансформатору. Следует сделать вывод, что они уберегают низковольтную часть платы. К питанию ТЭНа резистор и конденсатор не имеют никакого отношения.
  • Трансформатор имеет две вторичные обмотки, они соединены между собой параллельно. Такая обмотка существенно увеличивает надежность работу техники, так как мультиварка не требует большого потребления питания. Создается впечатление, что схема разрабатывалась совсем для другого по назначению прибора.

Прежде чем идти в сервисный центр

Не спешите идти в сервисный центр, если ваша мультиварка не греет и не включается. Вполне возможно, что вы сами можете определить, почему это происходит, и сможете даже устранить проблему.

  • Включите прибор в другую розетку, возможно в первой розетку был плохой контакт.
  • Проверьте, не отходит ли где-то провод.
  • Сверьтесь с инструкцией, все ли правильно вы делаете. Пройдитесь по каждому пункту, чтобы ничего не пропустить.
  • Просушите прибор. Возможно, в него попала вода, когда вы его мыли.

Отдельно расскажем, что делать, если вода попала внутрь на контакты. Первым делом прибор надо отключить от сети. Затем его переворачивают и вытряхивают. Чтобы внутри вода быстрее испарилась, мультиварку можно поставить на солнце или прислонить к батарее. Ускорить процесс сушки можно с помощью фена, пустив струю теплого воздуха снизу и вовнутрь.

Почему не включается мультиварка и как устроен прибор

Чтобы осуществить ремонт мультиварки необходимо понимать, что же она из себя представляет.

Если судить по ее внешнему виду, то мультиварка Редмонд выглядит как небольшая емкость, имеющая дисплей и кнопки для выбора программ приготовления пищи. Ее нижняя часть содержит разъем для подключения в сеть и выключатель. Сверху находится крышка, открыв которую можно увидеть чашу для еды. Именно в ней происходит весь процесс приготовления. Такая посуда легко вынимается, что весьма удобно для мытья.

Если мультиварка не включается, то первым делом стоит проверить наличие тока в розетке

Принцип работы всех мультиварок практически одинаков и если разобраться в марке одного устройства, то можно без труда починить иные модели приборов, такие как Филипс, Панасоник, Поларис, Скарлет, Мулинекс, Витек, Максвелл и другие.

Не стоит забывать, что перед укладыванием пищи, чашу для продуктов нужно вытащить, чтобы случайно пролитая жидкость или рассыпавшиеся мелкие крошки не попали внутрь механизма.

Возможные причины того, почему не включается мультиварка:

  1. Неправильное расположение продуктовой чаши – в этом случае прибор не реагирует на действия и не включается. Чтобы решить проблему, нужно отключить прибор из розетки и переставить правильно чашу. Правда бывает так, что сама конструкция чаши неверна, то есть заводской брак.
  2. В механизм мультиварки попали какие-то посторонние предметы или крошки продуктов – чтобы исправить это, придется разобрать агрегат. Разборка происходит путем откручивания винтов на верхней и нижней крышке, после чего можно очень аккуратно почистить механизм.
  3. Из розетки выпала вилка или произошло замыкание в работе самой розетки – в этом случае нужно просто подключить прибор или проверить его работу в другом месте.
  4. Засорился клапан или выбрана неверная программа приготовления – в этом случае прибор также не включится.
  5. Низкое напряжение в сети, недостаточное для работы прибора или его отсутствие.
  6. Неисправности в микросхемах – добраться до них можно открутив нижнюю крышку и сняв градусник, который регулирует температуру в устройстве. Там можно увидеть вышедший из строя конденсатор или терморезистор, накипь на элементах. В таком случае может быть произведена замена поврежденной детали.
  7. Сгорел термопредохранитель – такая поломка встречается особенно часто у мультиварок Редмонд. Это может произойти из-за скачков напряжения или слишком долгого процесса приготовления. В этом случае также придется заменить элемент.

Так выглядят наиболее распространенные причины, из-за которых мультиварка может не включиться.

Правила эксплуатации мультиварки


Чтобы избежать непредвиденных неисправностей прибора, всегда нужно неукоснительно соблюдать определенные правила и требования. Очень важна также последовательность действий при эксплуатации устройства:

  • выбрать необходимый рецепт, подготовить нужные продукты;
  • вынуть чашу из прибора, загрузить ее продуктами;
  • опустить чашу в мультиварку;
  • проверить правильность подключения ее к электросети;
  • задать необходимую программу;
  • включить прибор на готовку.

Правила эксплуатации

Каждая инструкция к прибору содержит обязательно определенные правила, такие, например, как:

  • устанавливать устройство нужно только на твердую ровную плоскость;
  • включать прибор только в розетку, имеющую заземление;
  • перед тем как включить, обязательно проверить герметичность закрытой крышки;
  • после каждой готовки чашу необходимо тщательно помыть, высушить или протереть насухо полотенцем;
  • крышку и находящийся в ней клапан давления также нужно хорошо вымыть и насухо вытереть.

В каком случае обращаться в сервисный центр?


При возникновении любых случаев отключения прибора или некорректной его работы необходимо сначала все поэтапно проверить, начиная от правильности включения и до обнаружения пригорелой пищи или загрязненных контактов. Пользоваться мультиваркой нужно, сверяя все свои действия с инструкцией по эксплуатации.

Многие неисправности, типа загрязненных или окислившихся контактов, под силу устранить самостоятельно.

Внимание. Если не работает мультиварка, не устанавливается нужный режим готовки или она самостоятельно отключается, прежде чем решать, что делать, необходимо сразу отключить прибор от сети

Прежде чем обращаться в сервисный центр, желательно проделать ряд манипуляций:

  • отключить прибор и попробовать включить в другую розетку (если дело в неисправной розетке, устройство заработает);
  • проверить все провода на наличие повреждений или может где-то провод отошел;
  • сверьтесь с инструкцией, действительно ли вы все делаете правильно;
  • попробовать освободить мультиварку, вымыть, тщательно высушить или протереть насухо полотенцем.

Если все эти манипуляции не помогли работе прибора, тогда нужно обратиться в сервисный центр.

Посмотрите видео о ремонте мультиварки

Это интересно: Обратный клапан на слив для стиральной машины: виды, принцип работы, как установить

Принцип работы домашней мультиварки

Уникальные программы домашней мультиварки являются корпоративными секретами. Контроллер защищен против считывания информации, исключая копирование конкурентами. Алгоритмы вмещает энергонезависимая память. Известно: стоят два датчика, позволяющие технике составить алгоритм дальнейших действий. Устройство мультиварки базируется на математических вычислениях. Полагаем, внутри микросхемы памяти заложены температуры, длительности отдельных отрезков рецепта. Ценные сведения закладывают базис управления ТЭНом. Мультиварка содержит два датчика:

  1. На главной кнопке с обратной стороны прикреплен терморезистор. Снять порой непросто, производитель вовсе не предполагал вмешательство самоучки, минуя гарантийные сервисы. Счастливых обладателей Редмонд ожидает немалый сюрприз: съемные клеммы залиты компаундом, неинвазивный демонтаж невозможен. Новость помешает самостоятельно починить мультиварку.
  2. Внутри крышки притаился очередной датчик. Добраться чрезвычайно сложно, соваться туда стоит, только если полная уверенность возникла: неисправность касается сенсора. Как получить железную уверенность. Попробуйте отстыковать, невзирая на компаунд, нужный разъем, после – включайте домашнюю мультиварку. Осталось по-прежнему? Высока вероятность, что загвоздка найдена. Обретите уверенность, измеряя сопротивление между проводами датчика, грейте крышку. Мультиварки Редмонд пропускают проводок через петлю съемной крышки. Окрутив винт, демонтируйте щиток, вытащите проводки наружу, готовьте домашней мультиваркой, одновременно измеряя сопротивление. Не придется подыскивать сторонних средств.

Домашняя мультиварка для работы требует показаний двух датчиков. От сенсоров идет пара проводов клемм управляющей платы, подложка чаще находится под кнопками. Определить неисправность блока питания предельно просто: отсутствует свечение элементов индикационной панели в любом состоянии. Наверняка поломка источника. Снимите дно, измерьте выходное напряжение импульсного блока питания. Не путайте с трансформатором. Снимайте после фильтров, диодных мостов.

Управление сенсорное или механическое. В последнем случае печатная плата оснащена микропереключателями. Счетчиками подсчитывается количество нажатий, микросхема памяти выбирает соответствующие сведения для выполнения программы. Традиционно пара проводов питания приходит сюда, один уходит (управляющий сигнал реле, питающего ТЭН). Правда, просто! Один сигнал заведует кухней в домашней мультиварке. Чтобы получить информацию, требуется попотеть набору микросхем. Сигнал представляет собой постоянный уровень, включающий и выключающий транзистор. Стабилитрон не дает напряжению контактов превысить предельный уровень. Якорь реле замыкает цепь ТЭНа. Теперь рассмотрим процессы, происходящие в импульсном источнике питания.

Принцип работы домашней мультиварки

Чтобы починить любой прибор, нужно знать принцип его работы, как он устроен. Мультиварка не исключение. Любая из моделей этих устройств содержит в себе два датчика, от которых зависит направление их работы. К самим датчикам подсоединено несколько проводов, которые связывают их с программной платой (специальной микросхемой), находящейся обычно под панелью управления. Если такая индикационная панель не светится, это может означать, что блок питания неисправен или не подключен.

Важно. И хотя мультиварки могут быть под сенсорным или механическим управлением, что не влияет на качество их работы, выход из строя блока питания, бывает частой причиной неисправности этих приборов.
Принцип работы мультиварки. Внутри памяти самой микросхемы производителями заложены:

Внутри памяти самой микросхемы производителями заложены:

  • показания необходимых температур;
  • временные отрезки приготовления кулинарных рецептов поэтапно;
  • действия по управлению ТЭНом.

Если рассмотреть функции датчиков, позволяющих составлять для прибора алгоритм его действия то:

  • На главной кнопке первого датчика прибора, с обратной стороны, можно увидеть терморезистор, который чаще всего требует бережного отношения специалистов сервисных служб.
  • Второй датчик обычно располагается внутри крышки питания, который тоже без специалистов сервисных ремонтных служб лучше не трогать, пытаясь найти неисправность.
  • Сенсоры этих датчиков соединены с проводами клемм от платы управления с набором микросхем, находящейся под ними. Если индикационная панель не светится, то велика вероятность неисправности блока питания.
  • Один из проводов блока питания ведет к управляющему реле, который подает сигнал ТЭНу, включая или выключая его. Другой, ведущий к якорю реле, не дает контактам превысить напряжение и замыкает цепь ТЭНа.
  • Счетчиками управляющей платы подсчитывается общее число нажатий на панели управления, согласно которому программа выбирает те или иные сведения для своей работы.

Типичные ошибки и их характеристики

Каждая модель мультиварки имеет руководство пользователя, где отображены возможные причины появления ошибок и не возможность продолжения работы.

В некоторых случаях один и тот же код может обозначать сразу несколько неисправностей, поэтому нужно учитывать этот фактор.

Перед тем, как отнести мультиварку в ремонт, можно попытаться узнать, в чем именно причина. Поможет в этом следующая подсказка.

Код ошибкиВозможные причины
Е1Попадание влаги на нагревательный элемент или его перегорание
Е2Обрыв кабеля питания или неисправность верхнего теплового датчика
Е3Возможная влага на нагревательном тене или не плотно закрыта крышка
Е4Неисправность платы или засор датчика давления
Е5Автоматическое выключение мультиварки по причине перегрева. Предотвращает преждевременное изнашивание тена.

Мнение эксперта
Торсунов Павел Максимович

В некоторых случаях ошибки невозможно устранить самостоятельно или их код отображается неправильно. Тогда без квалифицированных специалистов по ремонту не обойтись. Изначально нужно понимать, что могло спровоцировать появление того или иного кода на дисплее и попытаться эту причину устранить, насколько это возможно.

Е1

Такая ошибка возникает в трех случаях:

  1. В чаше имеется дырка, через которую жидкость попадает на нагревательный тен.
  2. Попадание на нагревательный элемент сторонних предметов и остатков пищи, что вызывает процессы горения.
  3. Неисправность самого тена и его перегорание.

Чтобы убедиться в исправности нагревателя, рекомендуется отключить мультиварку от сети, аккуратно открыть крышку и удалить чашу. Далее включают вилку в розетку и контролируют процесс нагревания. Его отсутствие дает ответ, почему появился код Е1.

Е2

Такая проблема чаще всего возникает из-за обрыва в отдельных частях кабеля, подсоединение которого к мультиварке не вызывает ее включение. Проверить эту причину можно с помощью подсоединения альтернативного кабеля (можно попросить у знакомых, соседей). Если при его подсоединении аппарат работает, то причина найдена.

Иногда Е2 появляется при замыкании теплового датчика, расположенного вверху. Рекомендуется открыть крышку, аккуратно удалить чашу и посмотреть работу нагревательного элемента при включенной вилке в сеть. Если при закрытии крышки ошибка появляется вновь, то неисправность найдена.

Е3

Самая распространенная ошибка, которая возникает при неплотно закрытой крышке. В некоторых моделях сопровождается характерным звуковым сигналом.

Также проявляется при попадании жидкости на нагревательный элемент. Необходимо аккуратно изъять чашу и посмотреть на ее состояние снизу. Возможно к ней прилипли крошки, мелкие частички овощей, круп.

Е4

Самая сложная ошибка, так как указывает на неисправности в центральной плате, которая регулирует все процессы работы мультиварки. Второй причиной является неисправность датчика давления. Найти проблему и устранить ее под силу только специалисту.

Е5

Если машина используется на протяжении всего дня и нагревательный элемент испытывает повышенные нагрузки, срабатывает автоматика, которая провоцирует принудительное завершение работы. Это нужно, чтобы нагревательный элемент не сгорел преждевременно.
