Низкочастотное мерцание лампы на светодиодах
Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.
В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.
Важно! Если осветитель с использованием светодиодов продолжает моргать и после добавления в схему нормального моста-выпрямителя, тогда проблема, скорее всего, в конденсаторе. Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме
На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности
Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.
Некачественный монтаж проводки и дребезг контактов
О том, как выполнять электромонтажные работы в квартире и частном доме я уже написал отдельную статью. Электрические нагрузки должны надежно передаваться, не вызывать перегрев токоведущих жил и повреждение изоляции.
На качество работы электропроводки влияют способы соединения проводов между собой и с коммутационными аппаратами. Контакты выключателей, клеммников, соединителей необходимо подбирать по коммутируемой мощности.
Любое нарушение переходного электрического сопротивления сказывается на качестве питающего напряжения, а оно может повлиять на мерцание чувствительных светодиодов.
Если в лампе работает хорошо налаженный дорогой драйвер, то он справится с такими помехами. А вот упрощенные модели с простым преобразованием сигнала могут и подвести.
Отдельно остановлюсь на дребезге контактов. Он характерен практически для всех механических выключателей и переключателей, включая релейные устройства.
У них коммутации мощностей, особенно разрывы токоведущих цепочек под нагрузкой, происходят максимально быстро под действием сил отключающих пружин или электромагнитов.
Замыкание контактов сопровождается ударом металлической части подвижного контакта по стационарно закрепленному основанию. При этом создается усилие противодействия, под действием которого контакт отскакивает, как мячик или молоток при ударе по наковальне.
Пружина дожимает контакт на основание, преодолевая затухающее усилие сопротивления. Во время кратковременного протекания этих противоположных процессов ток меняется по величине. Дополнительно сказываются переходные процессы.
Качественно собранная проводка и хорошо подобранные и налаженные коммутационные аппараты не создают проблем владельцу квартиры, а всевозможные нарушения и упрощения вполне способны ухудшить эксплуатационные характеристики, привести к миганию светодиодов.
Почему дешевые лампы мерцают?
Вероятно, уже нет людей, которые не слышали о том, что дешевые продукты малоизвестных производителей покупать не стоит, так как это чревато различной сложности отрицательными последствиями.
Так происходит и в случае со светодиодными лампами, которые нередко даже сразу после покупки начинают мигать, что совсем не радует владельцев.
Мигание светодиодных ламп встречается довольно часто. При этом в большинстве случаев они сохраняют работоспособность и, если устранить причину, будут способны функционировать годами
Но такой режим работы в большинстве случаев не свидетельствует о наличии поломки. То есть осветительный прибор обычно исправен, но он подвергается воздействию каких-либо неблагоприятных факторов, мешающих нормально функционировать.
И если их устранить, то мерцание прекратиться, а рецидивов не будет. Но практичнее такие явления предотвращать и все, что для этого нужно это приобретать качественные продукты известных производителей.
На этапе покупки они обойдутся дороже, но высокие рабочие характеристики обеспечат долгосрочную эксплуатацию. Причем без потери лучших свойств, а это стоит дорогого. Так как дешевые осветительные приборы позволяют экономить только на цене.
А затем человек сталкивается с их предрасположенностью к различным неисправностям и другими отрицательными последствиями, включая негативное воздействие на здоровье.
Современные светодиодные лампы всегда являются сложными технологичными устройствами, состоящими из многих компонентов. Среди них драйвер, задача которого стабилизировать электрический ток.
А это важная задача, так как качественная и долговременная работа зависит именно от его характеристик, а не от напряжения, как считают многие.
Дополнительно драйвер способен справиться с различными побочными факторами, приводящими к мерцанию в выключенном/включенном положении выключателя.
Каждый пользователь должен знать о том, что к миганию предрасположены только дешевые светодиодные лампы, изготовленные различными малоизвестными производителями. Поэтому их просто не следует покупать
Но он является обязательной частью конструкции только качественных и, стало быть, недешевых ламп. А в их доступных аналогах китайского и даже отечественного происхождения для экономии этот ключевой элемент всегда заменяют на более дешевый блок питания.
Его основой являются такие элементы конструкции, как диодный мост, оснащенный емкостным фильтром, и гасящий конденсатор. Которые способны обеспечить качественное освещение, только когда характеристики электрического тока идеальные.
В таком случае рабочий цикл выглядит следующим образом:
- Изначально переменный ток проходит через диодный мост, там он преобразуется в нужный для светодиодных ламп постоянный, но с высокой пульсацией.
- Для придания электротоку стабильных характеристик он подается в емкостной фильтр. А оттуда на гасящий конденсатор, который окончательно сглаживает пульсацию.
- Ток с нужными характеристиками идет к осветительным приборам, позволяя им штатно выполнять свои обязанности.
Но при неидеальных параметрах электротока блок питания со своими дешевыми компонентами не способен справиться с пульсацией и ее выпрямлением, что в итоге является причиной моргания.
Мигать может, как одна лампа, так и целая отдельная группа. Тем не менее причины этого явления являются одинаковыми. И их следует оперативно устранить. В противном случае за короткое время ресурс осветительных приборов выработается
Кроме того признаки подобной неисправности могут проявляться как в выключенном, так и включенном состоянии.
И особенности каждой разновидности нештатной работы следует знать, так как это поможет устранить недочет. Причем оперативно и часто без каких-либо серьезных затрат.
Что делать, если мигает светодиодная лампочка?
Если светодиодные лампы в автомобиле начали мерцать, придется их заменить. Ниже варианты правильной замены, которые позволят увеличить ресурс светодиодов и даже избавиться от мигания полностью:
- покупать только фирменные LED — Philips, Osram;
- подбирать универсальные лампочки с диапазоном тока 12-24 В — такие пригодны для использования не только в легковых авто, но и в грузовиках (должны безотказно работать в электрической схеме легковушки, где ток не превышает 14,8 В);
- замерить уровень подачи тока в своем автомобиле с помощью мультиметра и подобрать ограничивающий резистор с подходящими параметрами;
- покупать светодиоды с металлическим, но ни в коем случае не с пластиковым радиатором;
- установить выносной стабилизатор;
- продумать схему подключения LED.
Если у вас есть небольшие навыки в сборке электрической схемы, то можно своими руками собрать универсальный стабилизатор напряжения. Это будет линейный стабилизатор, так как импульсный собрать куда сложнее.

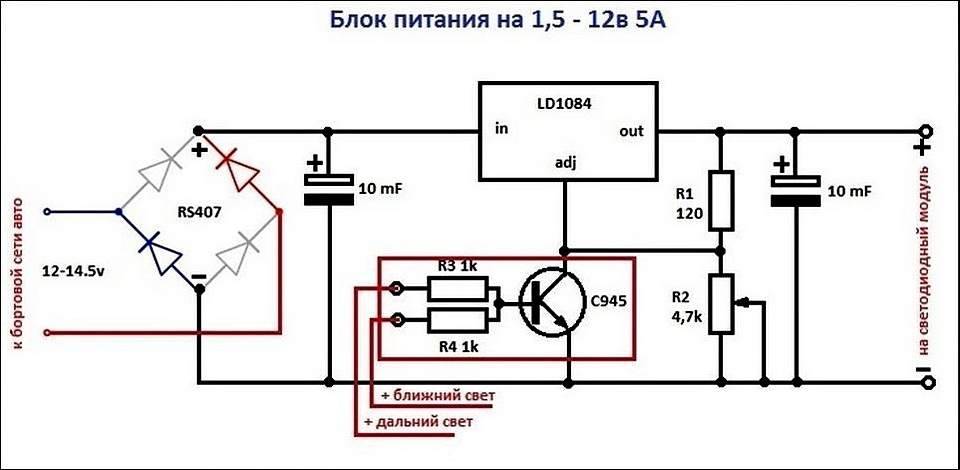

Схема блока питания для светодиодных ламп
Что понадобится: перфорированная панель для крепления или универсальная печатная плата 35х20 мм, готовая микросхема LD 1084 или LM317, диодный мост RS407 или любой маленький диод для обратного тока, резистор сопротивления, блок питания с транзистором и двумя сопротивлениями. Ниже подробная схема подключения, чтобы ничего не перепутать.
Теперь вы знаете, почему моргает светодиодная лампа — это не приговор. Используя перечисленные выше способы, вам удастся продлить срок службы LED до заявленных 50 000 часов работы. Соответственно, вы сэкономите на покупке этих универсальных источников освещения.
Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция
Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.
Читать также: Как сделать деревянный ящик для инструментов
В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.
Фото пример
Выполняемое действие
Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.
Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».
Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.
Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.
Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.
Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.
Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.
Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.
Другая сторона драйвера припаивается к печатной плате со светодиодами
Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.
Остается проверить работоспособность
Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.
Ремонт светодиодных ламп своими руками: работаем без паяльной станции
Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.
Здесь можно поставить перемычку – быстро, но ненадолго
Как разобрать светодиодную лампу, проклеенную герметиком
Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.
Причины
- заменить выключатель с подсветкой на обычный;
- убрать подсветку (перекусить провод, который идет к лампочке подсветки);
- вкрутить в светильник одну лампу накаливания, на которую будет поступать «лишнее» напряжение. Ценность такого способа сомнительна, так как противоречит идее экономии электроэнергии;
- установить дополнительный резистор с сопротивлением от 50 Ом и мощностью 2-4 Вт, который можно приобрести в магазине. Его подключение выполняется параллельно лампе в плафоне под потолком либо в патроне, и место установки обязательно изолируется термоусадочной трубкой. Таким образом, напряжение не будет идти на светодиодную лампочку, она не будет светиться после отключения, но подсвечивание выключателя останется.
подбирать универсальные лампочки с диапазоном тока 12-24 В такие пригодны для использования не только в легковых авто, но и в грузовиках должны безотказно работать в электрической схеме легковушки, где ток не превышает 14,8 В ;. Светодиодная лампа светится после выключения причины и меры устранения.
Проблема драйвера Полностью не выключаться светодиодный прожектор может из-за вышедшей из строя электрической проводки. Сталкиваются с этим владельцы жилья, где до сих пор не заменили старые алюминиевые провода. А подтверждением причины проблемы может стать появление свечения при установке в ту же люстру других светодиодных ламп, включая модели других производителей. С проблемой отключения диодного светильника, который светится после выключения, часто сталкиваются пользователи выключателей с подсветкой. Если проводка старая, а изоляция некачественная светодиодная лампа может слабо гореть даже при выключенном свете.
Светодиодная лампа светится при выключенном выключателе причины и методы устранения Проблемный участок, из-за которого диодные лампы светятся после отключения нагрузки, придется вскрывать нарушается целостность стены, если проводка заложена методом штробления.
Мигает светодиодная лампа во включенном состоянии
Зачастую бывает так, что мерцает светодиодная лампа во время работы. В данном случае существует 2 причины. Именно поэтому можно быстро ее найти и устранить.
К причинам неисправности относят:
- низкое напряжение в сети;
- использование в работе некачественного блока питания.
Как показывает практика, все виды светодиодных ламп отличаются высоким уровнем чувствительности к низкому напряжению. Если приборы будут качественные, то блок питания будет обеспечивать стабильную работу без каких-либо мерцаний.
Светодиодный светильник моргает из-за низкого напряжения в сети
Если светодиодный осветительный прибор начинает моргать в включенном состоянии, то это может свидетельствовать о том, что напряжение электрической сети довольно низкое и его не хватает для нормального функционирования прибора. Как правило, с данной проблемой преимущественно сталкиваются жители в сельской местности, городские встречаются с данным явлением гораздо реже.
В таких ситуациях рекомендуется приобретать оборудование исключительно высокого качества, которое может осуществлять работу при варьировании напряжения от 180В до 250В
Особенно это важно, когда проблема наблюдается постоянно. Когда напряжения для нормальной работы все также недостаточно либо наблюдаются перепады, стоит приобрести и установить стабилизатор
Светодиодный светильник мигает из-за некачественного блока питания
В быту можно встретиться с большим количеством проблем, при этом осветительные приборы исключением не являются. Лампочкам свойственно в процессе эксплуатации выходить из строя, перегорать, при этом встречаются случаи, когда они начинают себя вести совершенно не так, как нужно – появляется мерцание
Если мигает светодиодная лампочка во включенном состоянии, то стоит обратить внимание на блок питания. Зачастую бывает так, что прибор вышел из строя, так как изначально он был низкого качества
При этом рекомендуется учитывать, что мощности блока питания бывает недостаточно для нормального функционирования осветительных приборов. В результате этого светодиодные лампы начинают моргать.
Что делать, если светодиодная лампа мигает после включения
Когда замечено, что мерцают светодиодные лампы во включенном состоянии, необходимо незамедлительно найти причину неисправности и устранить ее как можно быстрее. Кроме этого, для предотвращения подобных проблем в будущем рекомендуется дополнительно устанавливать стабилизатор, благодаря которому будут достигнуты требуемые параметры тока.
Если уровень напряжений нормальный, а неисправность кроется в блоке питания, то при необходимости его можно модернизировать самостоятельно в домашних условиях либо заменить на более качественный. Если выбран первый вариант, то потребуется найти сглаживающий конденсатор и заменить его моделью с большим уровнем мощности.
Три способа визуальной проверки частотности мерцания
Лампочки мигают со следующими характеристиками пульсации:
- Низкая частота затухания и свечения. Наиболее вредное проявление для человеческих глаз.
- Высокая частота пульсации. Малозаметна глазом, но также вредна.
Первый способ
Оценочный и приблизительный метод характеристик пульсации заключается в следующем: необходимо взять простую шариковую ручку и достать из нее стержень. Стержень помещается вертикально перед глазами и быстро двигается влево-вправо.
Глаз, имея помеху перед фокальной плоскостью, станет более четко улавливать помехи. Помехами в данном случае будут колебания света при работе светодиодной лампы. Чем больше дискомфорт для глаза, тем ниже частота пульсации.
Второй способ визуальной оценки
Для того чтобы более качественно оценить уровень пульсации, нужно воспользоваться фотокамерой на смартфоне.
Специфика фотокамер в телефонах и смартфонах такова, что возможно «улавливание» частотных сигналов от светодиодов. Достаточно просто навести камеру на источник света и оценить уровень пульсации и ее воздействия на зрение.
Третий способ: определение коэффициента пульсаций
Два способа, которые перечислены выше, имеют приблизительный уровень оценки. Но есть способ конкретно определить коэффициент пульсации через величину колебаний и амплитуду затухания и увеличения яркости при мерцании
Способ определения коэффициента:
- Лампа монтируется рядом со светофильтром на источник тока.
- Ток подается на лампу, а параллельно монтируется электрическая цепь, которая подается на осциллограф. Возникает типичная схема подключения – «треугольник».
- На мониторе осциллографа возникает циклическая кривая, которая оценивается.
- Анализ данных позволяет определить амплитуду затухания/высвечивания, величину колебаний, а после и коэффициент пульсации.
