Как выполняется замена щёток двигателя
Вначале мастеру потребуется выполнить следующие подготовительные действия:
- открутить защитную крышку задней части корпуса
- снять приводной ремень
- отключить от двигателя всю проводку
- выкрутить крепёжные болты и снять электродвигатель
Далее выполняется непосредственно замена щёток двигателя стиральной машины. Для этого необходимо:
1. Проверить работоспособность самого двигателя, сняв с помощью ампервольтомметра показатели сопротивления его составляющих.
2. Открутить щётки двигателя и оценить степень их изношенности. Минимально допустимая длина выступа щётки из щёткодержателя, считающаяся достаточной для бесперебойной и безопасной работы двигателя, составляет 7 мм. Замене всегда подлежат обе щётки, даже если одна из них оказалась пригодной для дальнейшей эксплуатации, ведь в противном случае их синхронная работа становится причиной неравномерного распределения нагрузки на ротор.
3.Отключить провод, вытащить контакт щётки и извлечь её из щёткодержателя. Маркером необходимо пометить направление, в котором сточены контакты графита.
4. Наждачной бумагой с тонким слоем напыления выполнить шлифовку ламелей коллектора двигателя, удалить из него остатки пыли и мелкого мусора.
5. Установить заранее подготовленные (заточенные) щётки таким образом, чтобы они плотно прилегали к коллектору (проверяется наличием звука трещотки при ручной прокрутке двигателя).
6. Прикрепить двигатель к баку и подключить к нему проводку (натяжка приводного ремня выполняется позже).
7. Выполнить тестовый запуск машины в режиме отжима, чтобы убедиться в её исправности и притереть новые щётки к ламелям коллектора. Если этого не сделать, то первый сеанс работы агрегата после ремонта будет сопровождаться посторонними шумами и треском.
8. Обесточить машину и натянуть приводной ремень (сначала на мотор, затем на шкив).
9. Прикрутить защитную крышку задней стенки корпуса.
Совет! Не дожидайтесь полного износа щёток электродвигателя. Основная их часть изнашивается за несколько лет, но когда стрела выступа щётки достигает 15 мм, оставшийся графит стачивается буквально за месяц (по причине частого возникновения сколов). Своевременное обращение в Сервисный Центр (по истечении 5-6 лет эксплуатации агрегата) станет залогом долгой и бесперебойной работы Вашей стиральной машины.
Как избежать поломок пылесоса
Увеличить срок службы пылесоса позволяет соблюдение простых правил эксплуатации:
- Нельзя использовать агрегат слишком долго без перерывов — это приведет к перегреву двигателя. Большинство моделей пылесосов рассчитаны на 20 минут постоянной работы, после этого им нужно давать небольшой отдых.
- Бытовой агрегат необходимо своевременно очищать от пыли, вытряхивать мусор из мешка и проверять состояние фильтров. Если в корпусе скопится слишком много грязи, то часть ее попадет в двигательный отсек и забьет элементы мотора.
- Нельзя использовать обычный пылесос для сбора строительного мусора — сажи, металлической стружки или бетонной крошки. Во всех случаях фильтры устройства забиваются мгновенно, что приводит к повышению температуры двигателя.
Внимание! При появлении любых неисправностей стоит проверить состояние мотора. Даже если он не искрит, это позволит вовремя заметить износ щеток и других частей и провести замену
Определяем угол наклона
Щетки расположены под определенным углом к статору. Если угол не такой, каким должен бы быть, тоже могут посыпаться искры. Это происходит не только при неправильной установке новых деталей, но и когда пылесос служит достаточно давно, часто находится в работе. Без вибраций в этом случае не обойтись, и главное – вовремя заметить, что крепление ослабло и положение щеток изменилось. Так какое же расположение будет верным?
У него несколько признаков:
- Обе щетки должны находиться на одной прямой линии.
- Прямая проходит через ось вращения коллектора.
Чаще всего щеткодержатель прикреплен парой винтов, которые легко откручиваются и закручиваются, что и позволяет регулировать угол и силу крепления. Но у некоторых производителей встречаются и другие конструкции этой детали.
Как устранить неисправность?
Изъять старые щетки и заменить их идентичными. Новые комплекты продаются в большинстве хозяйственных магазинов или на точках с электротоварами. При выборе замены стоит учитывать параметры плотности графитового вещества и конструктивные особенности конкретной болгарки. Состав и плотность щеток отличаются в зависимости от технических характеристик УШМ. Если эти параметры не совпадают, новые щетки будут также искрить и гореть.
Исследовать коллектор на предмет механических повреждений. При попадании на него пыли, грязи, песка в момент работы могут образоваться царапины, вмятины, сколы. Оценить их степень, если имеются.
Как понять что нужно менять щетки
Многие меняют щетки только после того, как обнаруживают сильное искрение инструмента, а также появление запаха гари. Многих мастеров не останавливают даже эти признаки, и они продолжают эксплуатировать инструмент, пока он не перестанет включаться. Когда же необходимо менять угольные щетки, чтобы не навредить устройству электроинструмента. Для этого имеются следующие признаки:
- Сильное искрение — если появляются признаки сильного искрения, то необходимо разобрать инструмент, и произвести осмотр расходных элементов. Искрение — это первый признак того, что расходные элементы предстоит заменить
- Появление запаха гари — если при работе инструментом слышен запах нагара, то рекомендуется разобрать болгарку и произвести замену графитовых щеток
- При износе основной части свыше 30%-40%. Однако определить начальную их длину практически невозможно, если только не измерить ее перед установкой элементов
- При появлении таких признаков, как дергание и «рычание» электроинструмента
Еще подлежат устройства замене, если они имеют неравномерный износ, а также не соответствуют качеству.
Это интересно! На домашнюю болгарку не рекомендуется покупать омедненные щетки, так как они быстро выведут из строя коллектор якоря за счет большого содержания меди в составе. Омедненные элементы можно использовать на болгарках, которые имеют специальное покрытие на коллекторных пластинах.
Материалы для изготовления
Для изготовления щеток используются разные материалы, но чаще всего применяется уголь или графит. Менее распространены угольно-графитовые, медно-угольные, омедненные.
Графитовые щетки для болгарки прекрасно подходят, так как имеют высокий коэффициент токопроводимости и, как правило, обладают хорошим коммутируемым свойством. Некоторые типы такой запчасти могут автоматически отходить от ротора в случае перегрузки и не повреждаться, что достигается благодаря керамическому наконечнику пружины, который встраивается в тело пружины детали.
Керамический наконечник не проводит ток и при износе щетки высвобождается, в результате чего пружина выталкивает соединитель. Угольные щетки для болгарки отличаются большей износостойкостью. Даже в инструментах с реверсом таких как дрель и шуруповерт служат долго и сохраняют мощность в реверсном режиме
Особое внимание нужно уделять деталям с дополнительным контактом. Производителем такого инструмента гарантируется бесперебойная работа только при замене щеток на оригинальные
Меры безопасности при работе с двигателем пылесоса
Бытовой прибор не значит безопасный. Пылесос – инструмент повышенной опасности для того, кто занимается его ремонтом.
- Все операции с разборкой инструмента вести только с видимым разрывом – вилка выключена и отодвинута от розетки.
- Когда мотор вынут из корпуса, при включении его с крыльчаткой возникнет момент инерции, сильный рывок в противоположную строну. Перед испытанием статор должен быть закреплен в тисах или прижат к станку жестким изолятором. Испытания вести только вдвоем, чтобы мгновенно отключить ток.
- Коллекторный двигатель, включенный совсем без нагрузки, пойдет вразнос в секунды. Без крыльчатки включать сборку вообще нельзя. Проверять искрение можно с крыльчаткой и жестким закрытием на 80 % поступающего потока воздуха.
Эти требования необходимо соблюдать, чтобы не получить токовую, механическую травму и не наделать бед.
Как исправить и что делать, если искрят щетки электродвигателя пылесоса
Если бытовой агрегат начал хуже работать, и стандартная прочистка от засоров не приносит результата, необходимо, прежде всего, разобрать двигатель. Что делать, если искрит мотор пылесоса, зависит от вида неполадки.
Как заменить изношенные щетки
Чаще всего двигатель пылесоса искрит в районе щеток именно по причине естественного износа последних. Хотя в современных моделях предусмотрены специальные конденсаторы, замедляющие истирание, рано или поздно контакт между элементами приводит к появлению неприятных неполадок.
Изношенные детали нуждаются в замене. Чтобы извлечь их, необходимо снять заднюю крышку пылесоса, найти щеткодержатели и оттянуть защелки руками или отверткой. Дальше остается только приобрести точно такие же элементы.
Старые щетки могут стереться до самых пружин
Чтобы не ошибиться с выбором, можно отправиться со старыми снятыми деталями в магазин и при помощи консультанта купить аналогичные. Дальше их устанавливают на старое место, закрепляют защелками и собирают пылесос в обратном порядке.
Как устранить плохой контакт новых щеток
Если пылесос совсем новый, или недавно проводилась замена щеток, а двигатель все равно искрит, причина может состоять в плохом прилегании к коллектору. Решается неполадка достаточно просто. Отсек с двигателем открывают, извлекают мотор и снимают с него защитный кожух.
Полировать щетки пылесоса необходимо самым мелким абразивом-нулевкой
По установленным щеткам необходимо пройтись наждачной бумагой, чтобы устранить мельчайшие шероховатости. Также абразивной шкуркой можно обработать пластины коллектора, если на них есть царапины. Чем ровнее будут соприкасающиеся поверхности, тем меньше вероятность, что пылесос начнет искрить.
Как поменять угол наклона щеток
Если щетки после длительного использования пылесоса перекосились относительно коллектора, при работе двигателя будут возникать искры. Для устранения неполадки необходимо:
- извлечь двигатель из пылесоса;
- визуально определить, насколько правильно расположены щетки относительно оси коллектора;
- подкрутить при помощи отвертки два винта, фиксирующие щеткодержатель, чтобы выровнять элементы.
В старых пылесосах нужно внимательно изучить состояние соединительных узлов между коллектором и щетками. Если на них заметны следы коррозии и даже трещины, такие элементы нужно заменить на новые.
При сбитой оси щетки начинают контактировать с коллектором неплотно
Как очистить загрязнения
Угольная пыль и образующийся нагар ухудшают трение между щетками и коллектором и приводят к тому, что двигатель искрит. Устранить проблему можно при помощи обычной чистки. Мотор извлекают из агрегата и снимают кожух, после чего отсоединяют щетки и открывают доступ к коллектору. Если на поверхности деталей заметны загрязнения, их обрабатывают мелкой наждачной бумагой до полной чистоты.
На щетках и коллекторе скапливается налет, поэтому при очистке их дополнительно обезжиривают спиртом Совет! В процессе работы следует обратить внимание на контакты ротора. Если между ними тоже набилась графитовая пыль и грязь, ее нужно аккуратно вычистить
Как устранить замыкание в обмотке
Иногда замена щеток и другие действия не дают никакого результата, и пылесос продолжает сильно искрить. Обычно проблема состоит в межвитковом замыкании коллектора. Существует два выхода из ситуации — нужно либо полностью поменять обмотку, либо заменить мотор агрегата.
При замыкании на пластинах коллектора появляются заметные почернения
Перемотка якоря требует определенного опыта и специализированных познаний в электротехнике. Поэтому проще отдать мотор в сервис или сразу приобрести новый двигатель. Это обойдется дорого, однако покупать один только якорь обычно нет смысла. Его цена составляет около 80% от стоимости всего мотора.
Причины почему искрят щетки
Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.
https://youtube.com/watch?v=W-k9JyxuWik%3F
Причинами сильного искрения щеток на болгарках являются следующие факторы:
- Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
- Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
- Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
- Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
- Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
- Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
- При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
- Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
- При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
- Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
- Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
- Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
- Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом
Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.
https://youtube.com/watch?v=JhnK8Mi2syY%3F
Преимущества продукции Schunk
- Высокий стандарт качества DIN EN ISO 9001:2000
- Оптимальное соотношение цены и производительности
- Компетентное проектирование (2D/3D)
- Глобальная организация закупок
- Международная сеть центров сбыта
- Тестовое и лабораторное оборудованиета и сервиса
Среди заказчиков-изготовителей значатся такие компании как ABB, AEG, Baumuller, Henrich, Lenze, Niehoff, SEW, Siemens, VEM и многие др.
Продукция компании Schunk пользуется большим спросом среди промышленных предприятий Российской Федерации. В частности, среди производителей бумажной продукции и картона заказчиками на сегодня являются такие компании как Балахнинский ЦБК, Троицкая бумажная фабрика, НП НЧ КБК, СПб КПК, Соликамскбумпром, Сыктывкарский ЛПК и другие.
Специалисты нашей компании готовы предоставить технические консультации по вопросам, связанным с эксплуатацией электрощеток. Логистическая программа позволяет осуществлять оперативные поставки щеток из Германии.
Купить оборудование в : направьте запрос на | через форму сайта либо звоните нам по тел +7 (495) 902-51-12!
Почему искрят щетки электродвигателя
Коллекторные электродвигатели отличаются от двигателей других типов наличием коллекторно-щеточного узла. Узел обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части мотора, и включает в себя коллектор (набор контактов, расположенных непосредственно на роторе) и щётки (скользящие контакты, расположенные вне ротора и прижатые к коллектору).
Во время работы коллекторного двигателя в электроинструменте, иногда можно наблюдать искрение щеток. В некоторых случаях этот симптом приводит к скорой поломке электроинструмента, а в некоторых – не сулит ничего плохого. Так или иначе, полезно в каждом случае понимать, в чем причина искрения, чтобы при необходимости принять правильные меры своевременно. В данной статье мы рассмотрим причины искрения щеток, а также меры борьбы с проблемами, вызывающими это явление.
Очевидно, что прерывистый механический контакт щеток с коллектором не может не приводить к искрению, ведь по сути много раз в секунду разрывается и замыкается вновь электрическая цепь ротора.
Ротор содержит на себе обмотку, которая является нагрузкой преимущественно индуктивного характера. Разрыв такой цепи неизбежно сопровождается переходным процессом, который связан с появлением маленьких дуг от самоиндукции обмотки ротора или обмоток ротора и статора. Разумеется, щетки со временем изнашиваются, как и пластины коллектора, но порой проблемы возникают еще до момента износа.
Справедливости ради отметим, что по названной выше причине, даже исправный коллекторный двигатель не может работать вообще без искр, небольшое искрение всегда на коллекторе есть. Полностью исправный прибор нормально выходит на полную мощность, развивает рабочие обороты и чуть-чуть все равно искрит. Другое дело, если искрение сильное — здесь возникает обоснованное беспокойство.
Если щетки уже сильно изношены, просто в силу возраста двигателя, то двигатель не сможет развить полные обороты и выйти на полную мощность. При этом искрение будет очень сильным, а заводиться двигатель будет не с первого раза.
Как проверить, что это именно так? Если изношенные щетки прижать отверткой к коллектору — контакт станет плотным, и двигатель заработает. Но стоит прижим ослабить, как вновь появятся искры — расстояние между пластинами и щетками станет заполнено маленькими дугами. Щетки явно изношены — их следует заменить новыми. Иногда замена возможна только всего вместе – с щеткодержателями и с пружинами.
Возможно в обмотке ротора возникло замыкание
Обмотка якоря (ротора) коллекторного двигателя традиционно содержит в себе несколько секций. Если хотя бы одна повреждена, если имеет место межвитковое замыкание, то в одну секцию будет подаваться больший ток, чем в другие. Это приведет к перегреву обмотки в одном месте, и к неравномерному искрению на коллекторе — на отдельных переходах на пластинах искры будут сильнее, чем на других. Здесь требуется перемотка якоря или целиком новый якорь.
Похожая неисправность возможна внутри статора, когда часть обмотки перегревается, и возле одной из щеток наблюдается сильное искрение. Проверьте сопротивления обеих половин обмотки статора, они должны быть одинаковыми. Если одна из частей обмотки статора имеет сопротивление сильно меньшее чем у другой, то требуется перемотка либо замена статора.
Загрязненный коллектор — причина ненужного замыкания на нем, в результате появляются лишние искры
Пыль на коллекторе образуется в результате постепенного износа щеток — это графитовая пыль. Она накапливается между пластинами (ламелями) коллектора, и создает «несанкционированные» замыкания. Из-за замыканий появляются искры. Просто почистите коллектор наждачной бумагой, уберите грязь между ламелями.
Обязательно проверьте, как расположены щетки, не смещена ли одна из них относительно нормального положения, поправьте щетки в случае необходимости. Когда щетки расположены криво, графитовая пыль образуется в непомерно большом количестве, нежели при правильном расположении щеток.
Еще одна причина загрязнения — нагар на коллекторе из-за его перегрева. Когда все другие причины искрения устранены, необходимо почистить контакты от нагара чтобы улучшить контакт щеток с ними.
Если контакт хороший, сопротивление не увеличивается сверх номинала, и лишних искр не возникает. Счистить нагар можно как графитовую пыль – наждачной бумагой, только вращая ротор при зажатом в специальных колодках коллекторе.
Виды щеток
Существует несколько классов щеток, удовлетворяющих разным коммутационным условиям:
- Графитовые щетки. Изготовлены они на основе графита с добавлением наполнителя в виде сажи и других веществ. Предназначены щетки для коммутации легкой степени в генераторах и двигателях. Выпускаются марок ЭГ61А и Г20.
- Угольно-графитового типа. Щетки малой прочности для небольших механических нагрузок. Марки Г21, Г22.
- Электрографитного типа. Щетки повышенной механической прочности, насыщенные углеродом. Выполняют коммутацию средней степени сложности. Выдерживают большие токовые нагрузки. Бывают марок ЭГ2А, ЭГ74, ЭГ14, ЭГ4, ЭГ841.
- Металло-графитового типа (меднографитовые щетки для электродвигателей). Основным компонентом щетки является медный, оловянный и графитовый порошок. К ним идут разные наполнители. Щетки обладают высокой прочностью, не пропускают газовую и жидкую среду. Применимы в высокой и средней сложности условиях коммутации. Обеспечивают функционирование генераторов низкого напряжения. Марки имеют МГ, МГС, МГС 5, МГС 20, МГС 51, МГСОА, МГСО, МГСО1М, М1А, М1.
Описанные щеточные контакты применимы в промышленности, для бытового оборудования выпускают щетки марок Г33МИ, Г33, Г30, Г31.
Смотреть галерею
Почему сильно искрят щетки в электродвигателе пылесоса
Щетки в двигателе пылесоса отвечают за создание так называемого «скользящего» контакта. Он переводит механический импульс в электрическую энергию при работе устройства. Элементы движутся по коллектору, образуют и разрывают соединение с контактами, и небольшое искрение считается совершенно нормальным. Но если оно слишком сильное, то неполадка требует устранения, иначе рано или поздно двигатель начнет перегреваться, терять мощность и выйдет из строя.
Аномальным считается искрение, отличающееся от едва заметной полосы в области коллектора
Существует несколько основных причин того, что пылесос плохо работает и искрят щетки:
- Износ. Часть щетки, соприкасающаяся с коллектором, изготовлена из угля и при частой эксплуатации истирается, теряет длину и объем. Ухудшается контакт между деталями, и двигатель обильно искрит.
- Загрязнение. В процессе работы щетки при постоянном соприкосновении с коллектором образуют угольную и металлическую пыль, которая постепенно скапливается на внутренних деталях. После этого при трении двигатель начинает искрить, образуется нагар, который только усиливает проблему.
- Плохой контакт. Неплотно прилегать к коллектору могут и старые, и новые щетки, в обоих случаях мотор искрит.
- Сбитый угол наклона. Щетки должны располагаться строго по одной линии, проходящей через ось вращения коллектора. Если они установлены неправильно, или просто расшатались от постоянной вибрации в старом пылесосе, двигатель неизбежно начнет искрить.
- Замыкание между витками обмотки. Это самая сложная и неприятная причина того, что двигатель пылесоса искрит и пахнет. Нарушения в работе часто сопровождаются хлопками и падением оборотов. Отремонтировать щетки в данном случае недостаточно. Чаще приходится менять двигатель целиком, чтобы он прекратил искрить, или отдавать его в сервис на перемотку.
Если появились проблемы, то иногда устранить их можно только при помощи специалистов. Но большинство неполадок поддаются исправлению в домашних условиях.
Из чего изготавливают
Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:
- Угольные
- Омедненные
- Угольно-графитовые
- Графитные
- Медно-угольные
- Медно-графитные
Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены
При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества
Это интересно!В конструкции щеток находится керамический наконечник, который выполняет одну из важных задач. При истирании графитового слоя до предела, наконечник начинает контактировать с медными ламелями коллектора. Керамика не проводит электрический ток, поэтому болгарка при истирании щеток будет работать с перебоями или вовсе не будет включаться, пока устройства не будут заменены.
Щетки электродвигателя – причины искрения, методы проверки и устранения

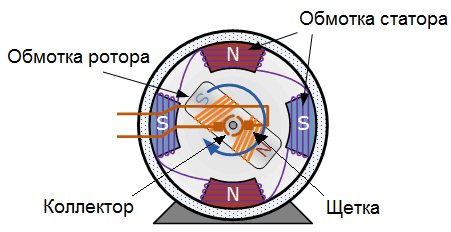

Отличительная особенность всех электродвигателей – наличие в их конструкции коллекторно-щеточного узла. Он обеспечивает электрическое соединение цепи ротора и цепей в неподвижной части мотора, и состоит из коллектора (ряда контактов на самом роторе) и щетки (подвижных контактов вне ротора, прижимающихся к коллектору).

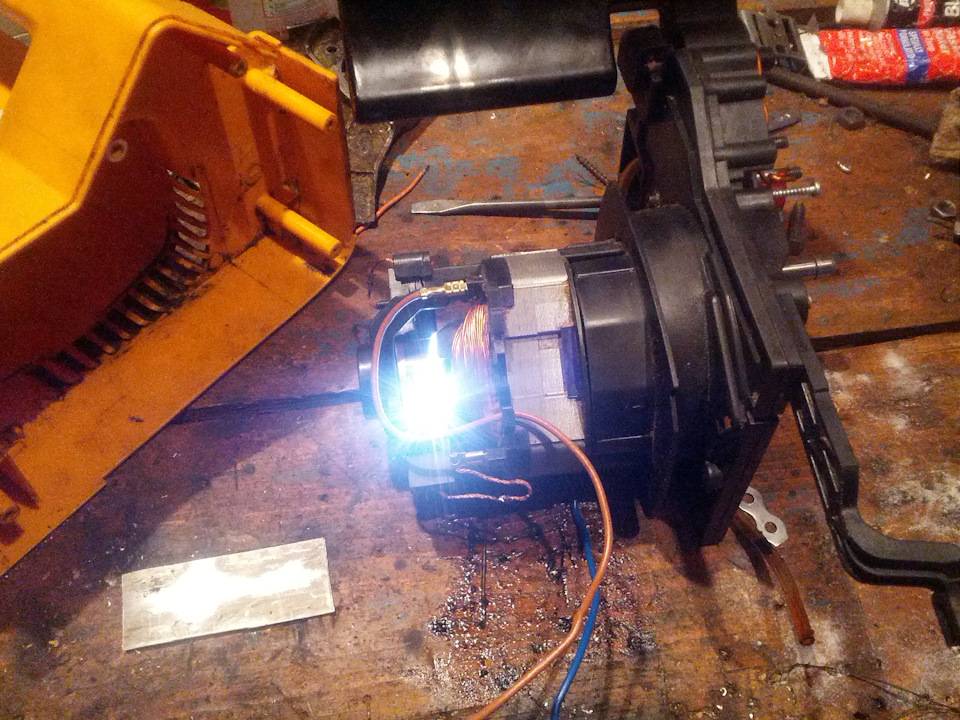

Когда электродвигатель запущен и работает, он практически всегда искрит. Иногда это не означает ничего страшного, а иногда – сигнализирует о том, что прибор скоро выйдет из строя. В любом случае полезно знать, почему электродвигатель вообще искрит – это поможет при необходимости вовремя принять меры. В этой статье нами будут рассмотрены причины возникновения искр во время работы электродвигателя и способы борьбы с проблемами, вызывающими повышенное искрение.
Для начала определимся – непостоянный контакт щеток и коллектора по умолчанию приводит к искрению. Это обусловлено тем, что во время работы множество раз в секунду замыкается и размыкается электрическая цепь ротора.
Ротор содержит на себе обмотку. Эта обмотка представляет собой нагрузку в основном индуктивного характера. Это, в свою очередь, означает, что разрывая такую цепь, мы запускаем переходной процесс, связанный с возникновением небольших дуг от самоиндукции обмотки – как самого ротора, так и статора. Понятное дело, что щетки и пластины коллектора изнашиваются с течением времени, но иногда проблемы возникают не только из-за него.
Учитывая приведенные выше факты надо признать, что даже исправный и хорошо подогнанный электродвигатель не может работать вообще без искрения. Исправный прибор в штатном режиме развивает рабочие обороты, набирает мощность и немного искрит. Но если искр много – это серьезный повод для беспокойства.
Износ щеток как причина искрения
Первая и главная причина искрения – износ щеток. При значительном износе двигатель не сможет развить полные обороты и набрать полную мощность, вдобавок он будет очень сильно искрить и заводиться не сразу.
Как установить, что причина в этом? Если прижать изношенные щетки к коллектору отверткой или другим инструментом – это уплотнит контакт и запустит двигатель, но после ослабления прижима опять появится сильно искрение – пространство между щетками и пластинами заполнится небольшими дугами. При таких симптомах можно делать вывод, что щетки изношены и требуют замены. Иногда возможно заменить щетки отдельно, но чаще приходится заменять весь комплект, включая щеткодержатель и пружины.
Замыкание в обмотке ротора как причина искрения
Обмотка ротора в коллекторном двигателе состоит из нескольких секций. Если какая-то из них повреждена и в ней возникло межвитковое замыкание, то ток в нее будет идти с большей силой, чем в остальные. Из-за этого часть обмотки начнет перегреваться и начнет генерировать повышенное количество искр. Именно так и можно установить эту причину – искрение будет повышено только на отдельном участке, а не равномерно. Исправляется подобное перемоткой ротора или его заменой.
Неисправность обмотки статора как причина искрения
Неисправность очень похожа на предыдущую и диагностируется так же – неравномерным искрением. Если с обмоткой ротора все в порядке, то проверьте сопротивление обмотки статора – оно должно быть одинаковым для каждой из половин. Значительная разница в сопротивлении говорит о необходимости перемотки или замены статора.
Загрязнение коллектора как причина искрения
В процессе работы двигателя его щетки изнашиваются, и на коллекторе образуется графитовая пыль. Она накапливается между его пластинами и создает дополнительные нежелательные замыкания, которые, в свою очередь, искрят. В данном случае будет достаточно убрать пыль и грязь между пластинами с помощью наждачной бумаги.
Не лишним будет проверить и расположение щеток – любое их отклонение от нормального положения сильно ускоряет образование пыли и износ щеток.
Еще одна из причин загрязнения коллектора – нагар на нем из-за перегрева в ходе работы. Когда все другие причины искрения на двигатели проверены и устранены, почистите контакты коллектора от нагара – так вы улучшите контакт щеток с ним и снизите количество образующихся искр. Счищается нагар точно так же, как и графитовая пыль – наждачной бумагой. Отличие только в том, что ротор при этом нужно вращать при зажатом коллекторе.
