Пластиковые вентиляционные трубы для вытяжки: виды, их характеристики, применение

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

  1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
  2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

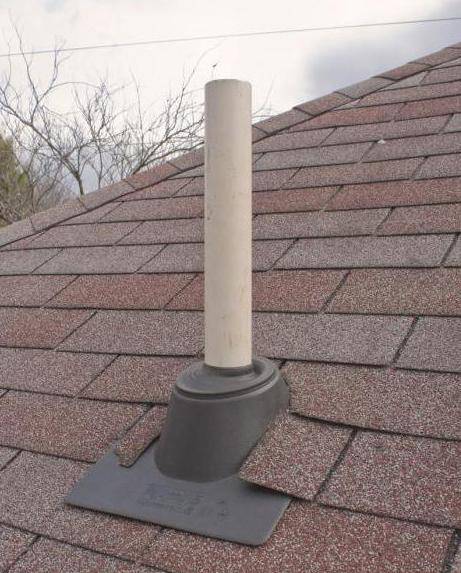

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

Обзор рынка: производители, цены, полезные советы

В следующей таблице приведены пластиковые воздуховоды для вентиляции по каталогам Вентс и ЭРА. Эти торговые марки предлагают широкий ассортимент комплектующих деталей для изготовления каналов с хорошими эксплуатационными характеристиками.

Наименование изделияБрендРазмеры канала (диаметр, ширина х высота) в ммЦена, руб.Особенности

Канал плоский

Vents110 х 55115-135Длина – 50 см.
ЭРА120 х 60120-138Длина – 50 см.

Соединительный элемент с клапаном

Vents110 х 5575-80Для удобства соединения с плоскими элементами, это изделие оснащено стопорным наплывом.
ЭРА120 х 6085-95Встроенный клапан гравитационного типа предотвращает перемещение воздуха в обратном направлении

Колено переходное (вертикальное)

Vents120 х 6090-95Обеспечивает плавный переход на 90 градусов.
ЭРА120 х 6096-105Применяют в системах приточной и вытяжной вентиляции.

Соединитель универсальный

Vents60 х 204212-225Предназначен для изменения угла трассы.
ЭРА120 х 60120-135Специальные выемки упрощают отрезание лишних частей.

Более тщательный анализ позволит выяснить примерное равенство ассортиментов пластиковых воздуховодов ЭРА и Вента. Однако точный вывод можно сделать только после определения размеров каналов и других технических требований к проекту.

За разумную стоимость пластиковые воздуховоды для вытяжки на кухни купить можно в период распродаж. Следует отметить, что эти изделия не портит длительное хранение, поэтому приобретение надо сделать в самый выгодный момент. Предполагается выполнение монтажных работ внутри помещения, поэтому соответствующее мероприятие не трудно запланировать на любое подходящее время.

При покупке надо убедиться в отсутствии деформаций, отслоений, других видимых дефектов

Виды труб для вентиляции

Для воздуховодов используются гладкие полимерные трубы (ПВХ, полипропиленовые, полиуретановые), оцинкованные и гофрированные из стали или алюминия. Последние имеют ребристую поверхность, поэтому создают в сложенном состоянии большой шум и задерживают жир и грязь, что требует регулярной чистки. Пластиковые вентиляционные трубы в частном доме можно выводить через крышу либо стену. В продаже есть утепленные варианты воздуховодов.

В частном доме вытяжная труба может использоваться для отвода через крышу продуктов сгорания газового котла. В зимнее время существенно снижается температура воздуха и увеличивается влажность, что приводит к появлению конденсата. Для предотвращения этого выход вентиляционной пластиковой трубы для вытяжки на крышу должен быть утеплен. Конденсат может нарушить герметичность соединений. Как следствие – влага будет стекать по трубам и разрушать конструкцию здания. Сами ПВХ и гофрированные трубы ее воздействию не подвержены.

Утепленная пластиковая труба вентиляции обычно располагается на чердаке в доме. Защитить воздуховод, выходящий на крышу, от появления конденсата можно своими руками.

В частном доме труба вытяжки выводится через стену или на крышу

Основные виды изделий из пластика

  1. Круглые воздуховоды (трубы, каналы).
  2. Прямоугольные воздуховоды (каналы – короба).
  3. Колена круглые.
  4. Колена прямоугольные (горизонтальные, вертикальные).
  5. Тройники круглые.
  6. Соединительные муфты (круглые, прямоугольные).

Круглые воздуховоды имеют оптимальную внутреннюю конструкцию для свободной циркуляции воздуха.

Плавные изгибы не препятствуют потоку воздуха, не аккумулируют загрязнений. Неудобство заключается в необходимости скрывать трубы на стенах устройством декоративных коробов.

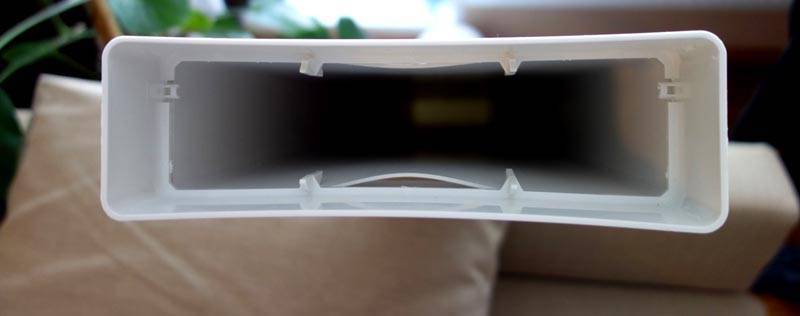

Прямоугольные каналы компактнее прилегают к стенам и потолку, легко прячутся в небольших нишах, и даже могут использоваться, как элементы декора.

Вспомогательные элементы

Плоский воздуховод очень удобен в транспортировке за счёт плотной укладки упаковок. При больших объёмах это значительно снижает транспортные расходы и конечную стоимость систем. Кроме того, они позволяют максимально сохранить высоту потолков при монтаже.

Колена служат для угловых соединений воздуховода, а тройники для ответвлений и врезки.

Свойства гладких пластиковых труб для вытяжки

Трубы пластиковые для вентиляции проявляют стойкость к коррозионному воздействию. Внутренняя гладкая поверхность создает наилучшие условия для бесшумного и беспрепятственного движения воздуха. Кроме того, пластиковые вентиляционные трубы не нуждаются в чистке и имеют большой эксплуатационный срок, могут выводиться через крышу или стену. Такие воздуховоды бывают круглые и прямоугольные.

Зачастую используются для вытяжки вентиляционные ПВХ трубы. Их достоинствами являются:

  • малый вес;
  • герметичность, отсутствие щелей, в которые может забиваться грязь;
  • удобство транспортировки и монтажа своими руками;
  • долговечность и прочность.

Однако вентиляционная труба ПВХ имеет низкую температуру плавления, что не позволяет ее использовать как воздуховод с температурой выше 50 °С.

Круглая вентиляционная пластиковая труба оказывает меньшее сопротивление по сравнению с воздуховодом прямоугольного сечения. Для соединения используются Г-образные переходники. Улучшить качество состыковки пластиковых прямоугольных труб для вентиляции можно с помощью герметика.

Для вытяжки предпочтительнее использовать круглые трубы

Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

  • рециркуляционная вытяжка, очищающая воздух и его возвращающая его в помещение;
  • циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства воздуховода. Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

  • антикоррозийные свойства,
  • небольшой коэффициент теплопотери,
  • меньшая шумность пластика, по сравнению с металлом,
  • малый вес конструкции,
  • простота монтажа и возможность воплотить сложные системы трубопроводов,
  • эстетический внешний вид,
  • отсутствие потребности в дополнительной покраске изделий,
  • длительный срок эксплуатации,
  • невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Текстильные вентиляционные трубы

Новинка в вентиляции — трубы из технического текстиля. Такие воздуховоды устанавливаются на приточную часть и благодаря особым свойствам равномерно распределяют воздух по всему объему помещения. Более распространены текстильные воздуховоды круглого, полукруглого или четвертькруглого сечения, но технически возможно производить и прямоугольные.

Характеристики текстильных воздуховодов:

  • работают в диапазоне -40 +280 градусов;
  • устойчивы к воздействию влаги и химических веществ;
  • антибактериальны;
  • обладают небольшой массой;
  • текстильные вентиляционные трубы отличаются высокой пропускной способностью;
  • легко ремонтируются и очищаются;
  • служат дольше 10 лет;
  • комбинируются с воздуховодами и элементами из любых материалов;
  • могут быть различных цветов.

Благодаря разнообразию окрасок во многих случаях вентиляцию из текстильных труб не нужно обшивать коробами. Она аккуратно и гармонично вписывается в интерьер. Трубы специального назначения обладают антистатическими, антикоррозийными или противопожарными свойствами.

Как не ошибиться с выбором вытяжки

Основной критерий – производительность. Она зависит от размеров кухни. Для этого площадь помещения необходимо умножить на 1,3. Это позволит выбрать прибор с небольшим запасом мощности. Что увеличит срок службы вытяжки.

Абсолютно бесшумных вытяжных систем не существует – все они издают монотонное жужжание во время работы. Звуковые характеристики указываются в технической документации.

Вытяжка должна быть немного больше плиты или варочной панели.

Вытяжные системы имеют несколько способов управления:

  • слайдер – на современных вытяжках ползунок не устанавливают. Поскольку он быстро загрязняется, пользоваться им неудобно;
  • кнопки – простой и легко пользоваться;
  • сенсор – приборы с такой панелью имеют высокую стоимость, при подключении необходимо использовать стабилизатор напряжения;
  • псевдосенсор – наиболее распространенный способ управления.

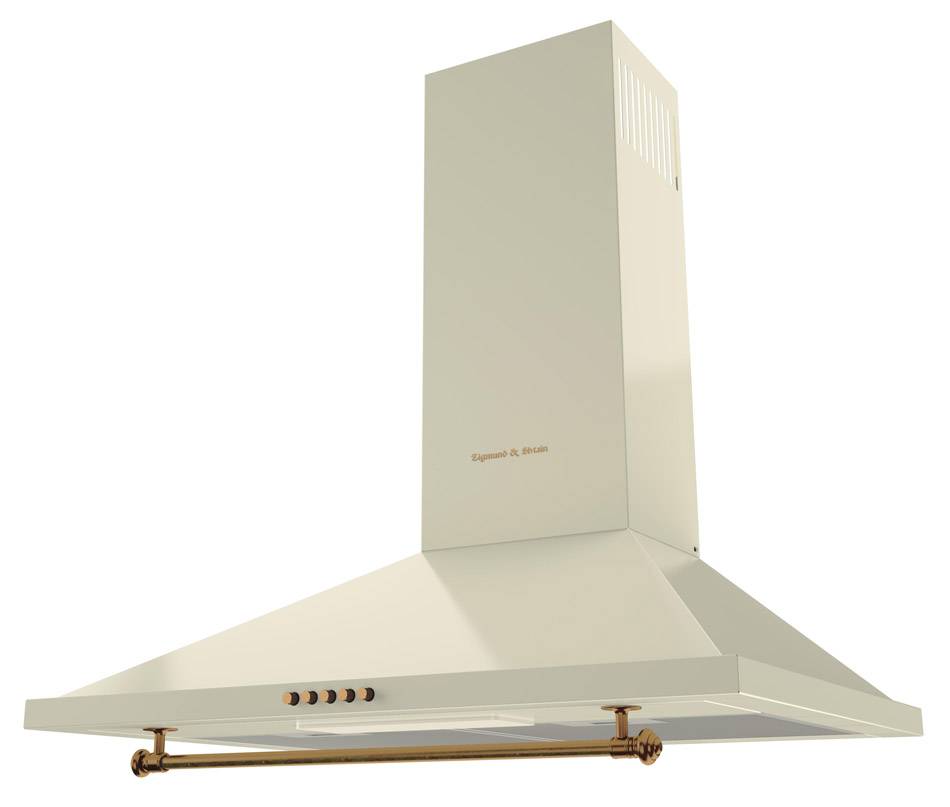

Купольные вытяжные системы могут работать только при наличии вентиляционной системы, которая выходит в воздуховод

6 Способы декора

Открытый воздуховод вряд ли вызовет эстетическое наслаждение как у хозяев, так и у гостей

Поэтому способам отделки нужно уделить особое внимание. Скрыть конструкцию можно так:

  • Спрятать за обшивкой из гипсокартона. Для этого нужно изготовить обрешётку, на которую закрепить ГВЛ. Сверху следует продублировать общую отделку помещения. Недостаток такой конструкции — сложный доступ к вентиляции для обслуживания.
  • Купить специальный пластиковый короб для вентканалов. Это более простой и дешевый способ.
  • Замаскировать под подвесным или натяжным потолком. Собирать воздуховод надо до начала монтажа самой конструкции.
  • Встроить вытяжной коллектор в мебель и навесные ящики. Минусом является уменьшение рабочего пространства внутри шкафа.
  • Изготовить козырек, если воздуховод устанавливается на верхнюю плоскость кухонной мебели. При достаточной высоте стеллажа трубу не будет видно. Этот вариант можно считать бюджетным.
  • Окрасить канал в цвет интерьера — самый простой способ (для ленивых).

При выборе любого из предложенных методов декоративной отделки сначала нужно проверить работоспособность системы и устранить недостатки. Только после этого рекомендуется приступить к маскировке труб. Выполнив все условия, можно не беспокоиться за эффективность работы вентиляции, обеспечивающей на кухне свежий воздух и привлекательный интерьер.

Форма внутреннего сечения канала воздуховода

По форме внутреннего сечения канала воздуховоды различаются на:

  • круглые;
  • плоскоовальные или овальные;
  • прямоугольные.

Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.

Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.

Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»

«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика

В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.

В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.

Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.

К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

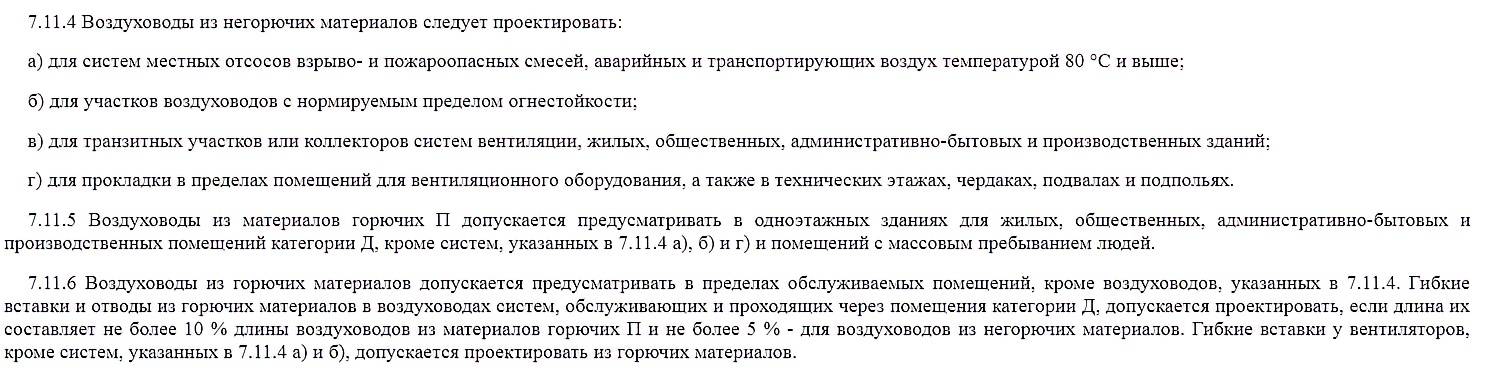

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
    Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

  • Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
  • За счет идеально гладких стенок воздух встречает меньшее сопротивление.
  • Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
  • Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
  • Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
  • Не подвержены коррозии.
    Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Правила монтажа

Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.

К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.

Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.

Ножовка по металлу легко справляется с пластиком

Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.

К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.

В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.

Расчет сечения пластиковых воздуховодов

У каждой модели вытяжки есть патрубок с определенным сечением, поэтому круглые воздуховоды необходимо подбирать под этот размер. При монтаже плоских коробов необходим расчёт площади сечения круглой трубы.

Если диаметр на вытяжке равен 110 мм, площадь рассчитывается по формуле:

S=πD²/4= 3,14 х 0,11²: 4 = 0,01 м²

Площадь плоской трубы со сторонами 125мм*80мм будет равна 0,01 м2. Получается замена круглого воздуховода диаметром 110 мм. Можно установить большего размера, но меньшего нельзя. Это приведёт к снижению производительности всей системы.

Диаметр выходного отверстия вытяжки служит исходным размером при выборе вентиляционных пластиковых труб. Также учитывают мощность вытяжки и длину воздуховода. Чем длиннее и извилистее трасса, тем ниже производительность всей системы. Оптимальный вариант – один поворот при переходе с вытяжки на горизонтальный участок.

Правильный расчет сечения пластиковых воздуховодов для вытяжки обеспечит эффективность работы оборудования и оптимальный воздухообмен в помещении.

После вычисления необходимо обязательно перепроверить результат и только после этого принимать решение о покупке и приступать к монтажу.

Общая характеристика

Вентиляционные трубы пластиковые для вытяжки различных типов изготавливают из полипропилена. Популярность этого материала постоянно возрастает. Это связано с особыми эксплуатационными характеристиками представленных трубопроводов.

Срок службы воздуховода из полипропилена составляет более 50 лет. Также он отличается относительно невысокой стоимостью. Материал не требует особого ухода, а также характеризуется эстетичным внешним видом.

Полимер, из которого изготавливают воздуховоды, обладает множеством преимуществ перед металлическими разновидностями труб. Он не желтеет, сохраняет хорошие теплоизоляционные качества на протяжении всего срока своей службы. Воздушные массы, быстро перемещаясь по трубе, не создают шума. Также при монтаже подобные трубы очень удобны. Они гибкие и долговечные.

Различия механизмов проветривания помещений

По санитарным нормам прошлого столетия, допускалось, что приток свежего воздуха в жилое помещение будет поступать через небольшие щели в окнах и дверях, через форточку и во время открывания двери. С приходом пластиковых стеклопакетов и герметичных дверей, ситуация кардинально поменялась.

  1. Естественной (или самотёчной).
  2. Принудительной (или искусственной, механической).

Естественный вариант не предусматривает использование энергозатратного оборудования и основана на природных свойствах воздуха (играют роль разница давлений, сила ветра и разрежённость).

В большинстве своём, городские многоэтажки снабжены именно такой системой: приток обеспечивают сами жильцы путём проветривания, а отток происходит через шахты, заложенные на стадии строительства.

Принудительный способ вентиляции подразумевает использование вентиляторов, которые заставляют поток двигаться и разгоняют его.

Принципиально отличаются вентиляции по направленности:

  1. Вытяжная. Отработанный воздух может только отсасываться из помещения (или выходить сам, если система естественная).
  2. Приточная. Обеспечение поступления свежего воздуха с улицы.
  3. Приточно-вытяжная. Когда организовано движение потоков в обоих направлениях.

Наиболее сложной и эффективной является принудительная приточно-вытяжная вентиляция. Во многих общественных заведениях такая вентиляция – требование и единственно возможный вариант.

В квартирах и домах частники вольны решать исходя из бюджета, реальных потребностей и предпочтений.

Проектирование

Выбирая пластиковые трубы для кухонной вытяжки, а также туалета, ванной или кладовой, необходимо составить проект системы. Сначала необходимо определить, к какому типу относится данная вентиляция. Бывают вытяжные и приточно-вытяжные коммуникации. В первом случае воздуховод соединяется с вытяжкой и входит в существующий канал системы.

Приточно-вытяжной тип коммуникаций создается сложнее. Однако он не только забирает отработанные массы из помещения, но и поставляет требуемое количество свежего воздуха внутрь комнаты. Этот тип вентиляции встречается чаще.

На этапе проектирования рассчитывается количество труб, их месторасположение, а также продумываются все дополнительные элементы (решетки, установки, воздухозаборы и т. д.). Если вентиляция создается уже в готовом помещении, ее обустройство потребует больше сил и времени.

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

  • СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
  • Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
  • Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
  • Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

  • разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
  • установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

  • измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
  • для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
  • для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
  • конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
  • далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
  • отдельный отвод делается для каждого предусмотренного проектом отверстия.

Монтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)

Для герметизации применяют те же материалы.

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

  • муфты;
  • тройники;
  • крестовины;
  • уголки;
  • переходники.

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

Последовательность монтажа воздуховода:

  • высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
  • присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
  • установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

В них отмечено, что:

  • сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
  • вентиляционные рукава должны быть натянуты с целью исключения их провисания;
  • не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
  • в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
  • при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
