Печь для бани на газу своими руками: руководство по устройству и монтажу газовой печки

Газовая каменка для сауны: какую выбрать?

Есть несколько критериев выбора, каждый из которых стоит рассмотреть отдельно.

Мощная газовая печь для очень больших саун

Это параметр выделения теплоты за час сжигания газа. Мощность бывает разная:

Последние две определяют границы устойчивой работы горелки при сохранении ее безопасности. Номинальная мощность определяет максимальное значение выделения тепла при длительной работе. При этом учитываются избыток воздуха, который должен быть минимальным и неполнота сгорания топлива, которая должна оставаться в предусмотренных пределах.

Мощность горелки указывается в ее паспорте. Наша же задача — рассчитать, сколько энергии понадобится для обогрева конкретной парной. Само собой, для этого есть простой расчет с коэффициентами:

• вычисляем объем помещения;
• измеряем площадь поверхностей, лишенных теплоизоляции — окна, плитка и т.п. Умножаем площадь их поверхности на 1,2 и полученную цифру добавляем к рассчитанному выше объему помещения;
• в срубе без теплоизоляции повышающий коэффициент на весь объем составляет 1,5;
• если дверь в парилку стеклянная, добавим к расчетной цифре еще полтора кубометра.

Суммируем полученное. Итоговая цифра — это количество киловатт, потребных на обогрев нашего помещения. Остается только сравнить с цифрами номинальной мощности приглянувшейся горелки.

Кстати, в дальнейших расчетах вы можете исходить из того, что газовая каменка для сауны с мощностью в 10 кВт сожжет 1 кубометр природного газа в час или 0,85 кг сжиженного.

Тип горелки

Выше мы уже рассказали о том, какие бывают горелки. Пришло время выбрать подходящую.

Начнем с того, что более дешевые атмосферные можно ставить только в помещения с объемом больше 12 кубометров. Это связано с необходимостью обеспечивать достаточный приток воздуха к горелке. Да и людям должно что-то оставаться для дыхания).

А если вы намерены время от времени пользоваться дровами, а не только газом, то атмосферная для ваc — не вариант.

Кстати, стоит упомянуть еще и о том, что помимо чисто газовых есть еще горелки так называемого «комбинированного типа», что предполагает возможность работы как на газе, так и на дизельном топливе. Если у кого с газом бывают перебои, то это их вариант.

А теперь самое главное: выбирая газовую горелку, надо смотреть, предназначена ли она конкретно для банных печей или нет. И лучше, если все-таки предназначена. Отличие их в том, что они более длинные, чем обычные. Это делается для того, чтобы ставить их в удлиненную (выносную) топку. А использование других в случае с газовой банной печкой не рекомендуется.

Автоматика

Автоматика в газовой печи призвана не только упростить управление ею, но и обеспечить безопасность людей, находящихся в помещении (не говоря уже о сохранности самого помещения). Поэтому пренебрегать ею не стоит.

Какую автоматику к каким горелкам можно приобрести?

Атмосферные горелки — самые простые, но и они могут быть снабжены датчиками концентрации кислорода, которые могут самостоятельно отключать подачу газа при сильном ее падении. Это защитит людей от продуктов неполного сгорания газа.

В наддувных горелках автоматики больше: она отвечает за отключение газа в случаях понижения его давления в сети, отключения электричества или угасания пламени.

Также все газовые печи снабжаются термостатами, которые поддерживают заданную температуру. Эти приборы тоже относятся к рассматриваемой нами автоматике.

Конструкция и принцип работы печи для бани

Газовая печь предоставляет все необходимые для парной функции, включая удобную регулировку уровня нагрева, при этом отличается компактностью, эстетичным внешним видом. Одно из главных преимуществ варианта – доступность такого топлива, как газ, его невысокая стоимость, экологичность (в отличие от дров, газ сгорает полностью, без неприятного запаха, не оставляет отходов).

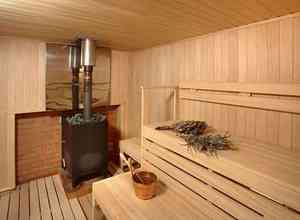

Фото 1. Газовая банная печь из металла занимает мало места в помещении за счет компактных размеров.

Газовые аппараты строятся как из кирпича, так и из металла. Первый вариант имеет преимущества большей теплоемкости, длительной отдачи тепла, но потребует длительного разогрева до оптимальной температуры.

Металлические газовые устройства более распространены благодаря своей компактности, высокому КПД, но для того, чтобы сделать пребывание в парной комфортнее и увеличить аккумуляцию тепла рекомендуется выстроить вокруг печи кирпичный экран.

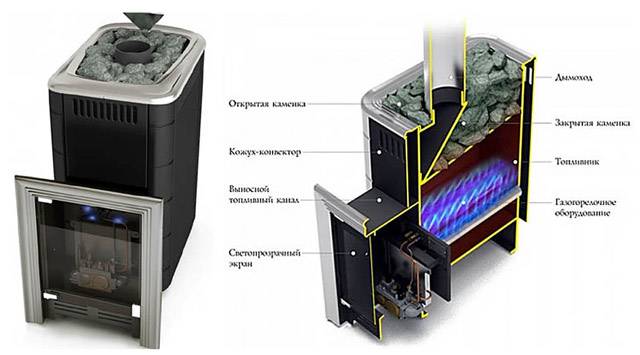

Все типы устройств имеют похожую конструкцию:

• корпус из листовой стали толщиной 3 мм;
• топочная камера, где происходит сгорание газа – стенки этого отсека обычно изготавливаются из особо прочной стали толщиной 5 мм, чтобы избежать прогорания;
• топливный канал – располагается так, чтобы его удобно было провести на улицу или в соседнее помещение, где канал подключается к баллону или магистрали;
• газовая панель с горелкой – крепится к топливному каналу, горелки располагаются в топочной камере;
• термостат – позволяет регулировать величину пламени, в некоторых моделях автоматически выключает горелку при перегреве топки;

• отсек для камней – устанавливается обычно сразу над топкой, бывает как открытым, так и закрытым;
• патрубок – по типу дымохода выводит наружу нагретый воздух, часто в нижней его части устанавливают бак для нагрева воды.

Принцип действия у газовой модели очень простой – топливо подается по каналу в топочную камеру, где, сгорая, разогревает стенки устройства, а также камни, в расположенном наверху отсеке, и трубы дымохода.

Корпус печи всегда делается больше топочной камеры, специальные отверстия в днище и верхней части позволяют наладить воздухооборот – холодный воздух поступает снизу, нагревается у стен топки, поднимается и выходит в атмосферу парной.

Газовая горелка

Принципиальная часть конструкции прибора – газовая горелка, от нее частично зависит расход топлива, а значит, эффективность работы устройства, его экономичность.

Для сгорания газа требуется постоянное поступление воздуха, этим обусловлено разделение горелок на два основных вида:

1. Атмосферная – самая распространенная, благодаря своей простоте, доступности, независимости от электричества. Конструкция состоит из отвода, по которому в камеру под давлением подается газ, и пьезозажигалки. Для правильной работы горелки требуется создание качественной тяги (воздух лучше забирать из соседнего помещения при помощи вентиляционной трубы). Простота конструкции оборачивается ее малой эффективностью – нередко не получается создать нужный уровень тяги, газ прогорает плохо, большая часть уходит в патрубок дымохода, создавая также опасность утечки.

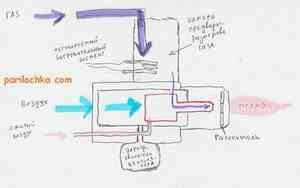

Фото 2. Внешний вид атмосферной газовой горелки для печи и схема работы устройства.

1. Горелки с поддувом – для обеспечения бесперебойной подачи воздуха используется вентиляционная система и мини-вентилятор. Такая горелка требует подключения к электросети или установки аккумулятора, что сказывается на общей стоимости устройства. Вентиляторные горелки значительно повышают качество прогорания газа, сокращают его расход, улучшают КПД нагревательного элемента. Благодаря подключению к электричеству на них устанавливают датчики и термостаты, которые позволяют автоматически регулировать интенсивность работы горелки.

При установке горелки любого типа лучше выбрать длинную вытянутую форму отвода – это увеличит площадь пламени, позволит быстрее нагревать стены топки.

Критерии выбора печи для бани

Мощность

Высокая мощность разогреет парную до высокой температуры, однако камни не вберут тепло, пара не получится, либо количество его окажется минимальным.

Малая мощность печи требует большой затраты ресурсов. Для больших помещений и кратного объема камней слабая печь быстро выработает допустимый срок эксплуатации и не сможет обеспечивать необходимый температурный режим.

Самостоятельный, предварительный расчёт осуществить просто:

Объём помещения (длина*ширина*высота) складывается с площадью неизолированных поверхностей, умноженных на коэффициент 1,2. Полученный результат следует увеличить в полтора раза, если дверь недостаточно утеплена, или выполнена из стекла.

1 кВт мощности исчисляется из 1 м³.

Топливо

Дрова

При отсутствии газификации и ограниченных параметрах проводки либо нестабильной подаче напряжения дровяная печь — единственный вариант. Топливо можно заготавливать самостоятельно, закупать, плюс экологический аспект и широкая ассортиментная линейка. Неудобства состоят в чистке дымохода и зольника, долгом прогреве парной и необходимости поддержания нужной температуры посредством подбрасывания дров в топку.

Газ

Неоспоримое достоинство газовых печей – это отсутствие топки и зольника, возможность регулировки температуры и короткий срок прогрева парной. Газовое оборудование имеет ряд требований к безопасности эксплуатации и техническим нормам агрегата. Дополнительным минусом выступает и невозможность качественного пара.

Электричество

Чистый, без дров, с минимальным уходом и компактными габаритами вид банных печей. Конечно, не «поддашь» пару ковшиком, но разогревать легко: включить в сеть и готово.

Комбинированные типы печей на газу и дровах, потребляют сжиженный газ, требуют слаженной работы по двум ресурсам, что несколько усложняет эксплуатацию.

Конвекция

Основной принцип – это поток воздуха между кожухом и топкой на основе разницы температур с нагревом опускаемых вниз холодных слоёв. Конвекция используется для выравнивания температуры в парной и ускорения данного процесса.

Материал печи

Чугун

Надежные характеристики делают его лидером среди материалов для высоких температур.

Сталь

Последние разработки отличаются высокой жаропрочностью при относительно приемлемом весе конструкции.

Кирпичная кладка

Кирпичная печь уходит в прошлое. Несмотря на высокую экологичность и красоту таких печей, они встречаются всё реже. Хорошего печника «днём с огнём» не сыщешь, а для дилетанта такая работа не по силам. Специально выполненный фундамент, и большая площадь кирпичной модели делают её аутсайдером. Современный уклад жизни диктует свои условия: быстрый разогрев парной, минимум топлива, высокая теплоотдача и, к сожалению, удалённость от природы.

Дизайн

При обилии производителей банных печей можно себе позволить слегка доплатить за уникальный дизайн и радующий глаз внешний вид. Любители ковки, романтики, которые не прочь помечтать под пляшущее пламя огня, приверженцы брутальных форм без труда определятся с выбором. Всевозможная облицовка и современные покрытия моделей свободно гармонируют с любым интерьером помещения.

Печь длительного горения своими руками из газового баллона

Печи-буржуйки, выполненные из подручных средств, не теряют своей популярности особенно в зимний период времени. Из газового баллона буржуйку можно сделать двумя способами. Вертикальная печь чаще всего устанавливается в небольших подсобных помещениях и дачных домиках. Горизонтальную буржуйку обычно сооружают для отопления и приготовления пищи. Печное отопление считается достаточно востребованным, причем чаще всего оно создается в таких сооружениях, в которых просто невозможно подвести другую систему отопления. При желании и наличии времени можно осуществить все работы по формированию конструкции своими руками. Она может работать на дровах или от другого вида топлива.

Сама форма баллона обеспечивает формирование оптимальной и интересной печки с топкой сферической формы. В результате получается конструкция длительного горения. Подходит она как для частного дома, так и для бани. Если необходимо сделать ее своими руками, то желательно хорошо изучить инструкцию и просмотреть обучающее видео.

Критерии выбора газовой горелки для печи

Горелка подбирается по основной ее характеристике – расход топлива, определяющий экономность и мощность всей установки. В небольшую баньку можно установить горелку, мощность которой рассчитана на котел с оборотом 1,5-4,5 кубических метров в час

Приобрести горелку можно даже на имеющуюся печь в качестве заменяемой детали, но важно, чтобы совпадала резьба на стыке горелки с трубопроводом, подающим газ.

Что касается документирования качества газового оборудования, то к печи должны прилагаться сертификаты соответствия ГОСТам, а если таких нет, то работать с продавцом, не предоставившим такие документы, не стоит.

Правильная установка

Монтажом оборудования занимаются профессионалы. Без опыта и наличия квалификации правильно подсоединить печь будет трудно, а получить разрешение на эксплуатацию получается не всегда. Только при отсутствии нарушений инспектор из Ростехнадзора поставит необходимые отметки.

Печи из стали можно устанавливать в баню без заливки дополнительного фундамента. Кирпичные устройства с горелкой или чугунные приборы очень тяжелые, поэтому основание для них готовят отдельно, лучше – на этапе строительства бани.

Конструкцию устанавливают на положенное место так, чтобы дверка каменки открывалась к стене. Далее выполняют подключение труб согласно приложенной к инструкции схеме. Все щели и пазы герметизируют специальными огнестойкими составами. Нередко металлические газовые печки обкладывают кирпичом для повышения эстетичности и приближения к традиционному стилю.

Чтобы покончить с банями

Среди поступающих в продажу бытовых печей банные газовые едва ли не самый востребованный товар, поэтому нужно кое-что о них добавить. А именно: печь для бани на газе однозначно подходит для сауны с абсолютно сухим паром; пропариться в баньке с такой печкой по-русски, с березовым веником и наддачей кваском, затруднительно.

Причина – все то же слишком быстрое сгорание газа. Газовая горелка, не полыхая в трубу зря, способна «нажгалить» как следует каменку из расчета 6 кг речного голыша на 1 куб. м парной, а для ядреного русского пара нужно как минимум вдвое больше камня. Опытные производители (Термофор, Tulikiivi, напр.) находят компромисс, во-первых, предлагая докупить к печи каменку из камней, сочетающих в себе большую теплоемкость с высокой теплопроводностью, напр. стеатита и др. горных пород из группы талькохлоритов. Доплата, однако, требуется немалая.

Во-вторых, это уже отечественная придумка, каменку делают двойную: основную большую теплоаккумулирующую закрытую и поменьше открытую специально для наддачи; схема газовой печи с двойной каменкой и ее внешний вид показаны на рис. Конфигурация конвектора (он нужен для ускорения прогрева бани), размер и расположение отверстий в нем точно рассчитываются.

Современная газовая банная печь с двойной каменкой

Наддавать в такую каменку из обычного камня можно примерно раз в полчаса, и только водой. На веник тоже налагаются ограничения: только березовый и только сушеный. Наддавать квасом и париться со свеженарезанным березовым веником оказывается тяжеловато даже крепкому непьющему мужику, а с дубовым веником, наверное, лучше не экспериментировать и богатырям.

Банная печь-корзина

Второй возможный вариант – газифицировать каменку-корзину наподобие «Везувия», см. рис. справа. Однако время прогрева бани останется «дровяным», причем подачу газа, чтобы тепло зря не улетало в трубу, нужно будет плавно и постепенно наращивать от минимума до примерно 0,7 номинала в течение 1-1,5 часа. А самое главное: банные печи-корзинки не выпускаются с удлиненным творилом топки, т.е. по правилам безопасности газификации не подлежат, т.к. дверцу топки с основанием горелки невозможно вывести в предбанник.

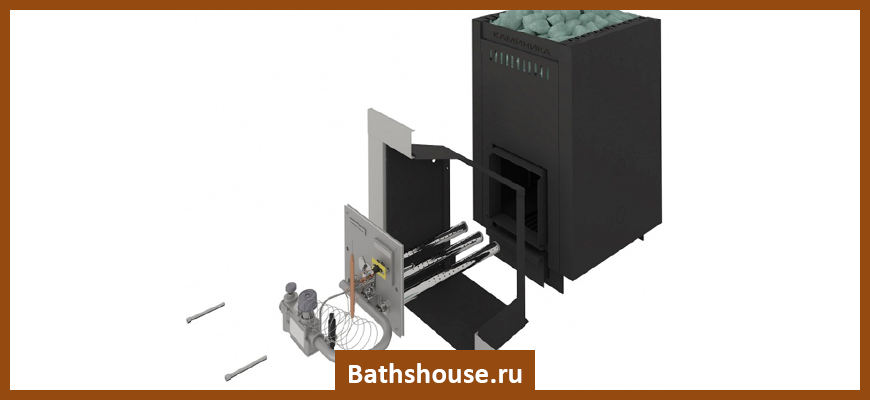

Устройство газовой печи

Сказанное выше уже, как бы, намекало на то, что газовая печь мало чем отличается от дровяной. И действительно: при желании можно переделать имеющуюся дровяную печку, поставив в него газовую горелку.

Внутренняя каменка тоже может стать источником проблем — проточная или закрытая, она не рассчитана на температуру факела в 1600 градусов.

Кстати, размеры топливного отсека в изначально газовой печи будут все-таки меньше, чем в дровяной, но это и понятно — дрова объемны, поэтому на них выделялось дополнительное пространство в топке. А газу столько места не надо. Ему нужен только воздух.

Чтобы лучше понять этот вопрос, давайте рассмотрим устройство главной детали газовой печи для сауны:

Атмосферные

Дешевая разновидность газовой горелки, потому что устроена достаточно просто. Она представляет собой трубку или трубки, через которые под давлением поступает тот или иной природный газ. Перед тем как сгореть, он должен смешаться с воздухом, а воздух в этом типе горелок подводится единственно с помощью тяги. И если нет грамотно проведенной вентиляции, то лучше не экспериментировать с такими горелками.

Ну, а если вы уверены в том, что вентиляция у вас хорошая, тяга будет работать исправно, то атмосферная горелка будет хороша — она бесшумная, от электричества не зависит.

Правда, она зависит от движения воздуха в самом помещении — это вносит изменения в пропорции смешивающихся газа и воздуха. Результат — неравномерный нагрев. Да и КПД страдает — много тепла уходит в трубу в буквальном смысле. К тому же и сгорание газа часто бывает неполным.

Второй тип существенно отличается от первого по конструкции. Смысл же отличий в том, что чтобы сделать тягу равномерной. Для этого нужен вентилятор, а значит — и электричество.

Как и в атмосферной, в наддувной горелке газ должен сначала смешаться с воздухом. Вентилятор регулируется так, чтобы соотношение было оптимальным. Когда это достигнуто, исчезает зависимость от движения воздуха в парилке, а с ней и неравномерность при образовании смеси и ее сгорании.

Сразу стоит упомянуть достоинства и недостатки дутьевых или вентиляторых (да, это тоже варианты, которые конструктивно представляют собой одно и то же). Понятно, что зависимость от электричества к достоинствам отнести трудно.

Второй, менее важный недостаток — это шум. Третий — стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной.

Кроме того, наддувные горелки нормально устанавливаются в дровяные печи. Но тут решать хозяину, потому что перевод дровяной печи на газ может существенно сократить сроки ее эксплуатации за счет выгорания металла.

Из преимуществ стоит упомянуть еще одно: возможность настройки мощности.

Работают наддувные горелки и от магистрального газа, и от сжиженного. При этом переход с одного вида на другой осуществляется довольно просто.

Как видите, не все так просто с газовой печкой, как рассказывают продавцы. Поэтому стоит сравнить достоинства всех существующих видов печей.

Основные преимущества использования газовой печи

Естественно, с запахом натуральной горящей древесины не сможет сравниться электричество, которое этого самого запаха не имеет, ни газ тем более. Однако печи на газу – это повышенная экономия, экологическая чистота и удобство использования. Такая установка прогревает парилку за минимальное время и не требует постоянной замены прогоревшего топлива.

Чтобы газовая печь в баню была установлена правильно и не стала объектом пожарного риска, нужно обратить максимальное внимание на ее конструкцию, правила монтажа и использования. Последние статистические данные свидетельствуют о высокой популярности газовых печей среди покупателей в России.

Итак, основные преимущества такой установки:

• Компактность. Конструкция газовой печи не имеет топки и зольника, а потому ее размеры минимальны, что позволяет размещать ее в небольших помещениях.
• Оптимальный температурный режим. Установка газовой печи оборудована регулятором температуры, который нужно лишь выставить на оптимальный для конкретного посетителя режим. Это позволяет максимально освободить время для проведения банных процедур.
• Простота эксплуатации. Отсутствие необходимости механического удаления продуктов сгорания и постоянной замены топлива освобождает время для проведения банных процедур.

Как выбрать печь на газу

Если пришло время заменить печь на дровах на современный отопительный прибор, то к его выбору следует подойти со всей ответственностью.

Газовые горелки для бани не просто так получили название «Бомбы». Это обусловлено тем, что незадачливые покупатели доверяют продавцам и приобретают приборы сомнительного происхождения, результатом эксплуатации которых становятся взрывы, пожары, ожоги и даже смерть. Из-за этого в народе бытует миф об опасности газовых отопительных приборов.

Нередко причиной вышеперечисленных чрезвычайных ситуаций становится желание сэкономить и купить горелки или печь как можно дешевле. Выбирать газовые отопительные приборы следует по определенным правилам:

• во-первых, у каждой горелки имеется определенный расход топлива, определяющий экономность и мощность печи. Чтобы узнать его, необходимо почитать описание, имеющееся в инструкции по применению. Для небольшой бани подойдет прибор, технические характеристики которого гласят о том, что расход топлива равен 1–4 кубометра в час;
• во-вторых, все газовые печи в сборе, как и горелки, продающиеся по отдельности, имеют документы, подтверждающие стандарты качества и безопасности. Если у продавцов их нет, то лучше обойти этот магазин;
• в-третьих, в парной недопустима эксплуатация горелок и котлов, имеющих повреждения, негерметичные соединения и истекший срок годности. Иными словами, газовые печи для бани должны быть в идеальном состоянии.

В процессе эксплуатации газовые печи должны подвергаться профилактике. Подобная мера является обязательной. Этому правилу нужно следовать неукоснительно. Его несоблюдение в разы увеличивает риск возникновения чрезвычайной ситуации.

Какие применяются материалы

Как уже упоминалось ранее, для изготовления печи для бани на газу своими руками рекомендуется использовать шамотный (огнеупорный) кирпич, металл или камень. Каменные печи растапливаются гораздо дольше (4-5 часов), но и температуру держат на 3-4 часа дольше, чем металлические. Кирпичные характеризуются аналогичными показателями. В свою очередь, металлические агрегаты быстрее нагреваются (помещении до 50 кв.м. полностью прогревается за 2,5-3 часа/), но и охлаждаются быстрее.

При этом металлические печи легче кирпичных аналогов и изготавливать их проще, а если снаружи ее облицевать шамотным кирпичом, то никакой принципиальной разницы между 2 агрегатами не будет.

Альтернатива дорогим электрическим топкам — газовая печь для бани: особенности устройства

Обустройство собственной бани на загородном участке давно стало традицией – без приятного вечера в парной отдых на даче уже нельзя считать полноценным. При строительстве бани особенно большое значение имеет выбор типа печи.

Именно от вида нагревательного элемента, его конструкции зависит быстрота прогрева помещения, качество получаемого жара, количество пара. Хотя традиционно считается, что нет лучшего варианта для бани, чем дровяная печь, с ее обустройством и дальнейшим обслуживанием нередко связан ряд сложностей, а также значительных затрат.

Поэтому все большую популярность набирает установка в бане газовых устройств – это гораздо более экономичный в потреблении топлива, а также простой в эксплуатации нагревательный аппарат.

Изготовление печки для бани своими руками: инструкция

Необходимые материалы:

• горелка газовая, атмосферная;
• газовый баллон, который уже отработал;
• дверца из металла для камеры сгорания;
• отработанный тормозной диск от большого автомобиля — для каменки;
• газовая труба сечением 50 мм — для подачи газа;
• труба 100 мм — для дымохода.

Изготовление:

1. Болгаркой обрезать газовый баллон согласно чертежу.
2. Просверлить коронкой 2 отверстия под подачу газа и воздуха.
3. Сформировать круглые детали для перегородок, которые разделят баллон на рабочие зоны.
4. Сварить конструкцию, вставив заготовки на места, где будет находиться: топка, поддувало и каменка.

Из трубы сечением 50 мм нужно сделать поддув. Для этого проделать несколько отверстий сечением 5 мм, приварить отрезок трубы к основному баллону — в то место, где будет находиться поддувало.

Затем в аналогичном порядке установить трубу для подачи газа, которая должно находиться напротив топки, где будет стоять горелка.

На данном этапе изготовление газовой печки можно считать законченным, останется только установить внутреннее оборудование.

https://youtube.com/watch?v=Sis6m6Qj45k

Конструкция и принцип работы печи для бани

Газовая печь предоставляет все необходимые для парной функции, включая удобную регулировку уровня нагрева, при этом отличается компактностью, эстетичным внешним видом. Одно из главных преимуществ варианта – доступность такого топлива, как газ, его невысокая стоимость, экологичность (в отличие от дров, газ сгорает полностью, без неприятного запаха, не оставляет отходов).

Фото 1. Газовая банная печь из металла занимает мало места в помещении за счет компактных размеров.

Газовые аппараты строятся как из кирпича, так и из металла. Первый вариант имеет преимущества большей теплоемкости, длительной отдачи тепла, но потребует длительного разогрева до оптимальной температуры.

Металлические газовые устройства более распространены благодаря своей компактности, высокому КПД, но для того, чтобы сделать пребывание в парной комфортнее и увеличить аккумуляцию тепла рекомендуется выстроить вокруг печи кирпичный экран.

Все типы устройств имеют похожую конструкцию:

• корпус из листовой стали толщиной 3 мм;
• топочная камера, где происходит сгорание газа – стенки этого отсека обычно изготавливаются из особо прочной стали толщиной 5 мм, чтобы избежать прогорания;
• топливный канал – располагается так, чтобы его удобно было провести на улицу или в соседнее помещение, где канал подключается к баллону или магистрали;
• газовая панель с горелкой – крепится к топливному каналу, горелки располагаются в топочной камере;
• термостат – позволяет регулировать величину пламени, в некоторых моделях автоматически выключает горелку при перегреве топки;

• отсек для камней – устанавливается обычно сразу над топкой, бывает как открытым, так и закрытым;
• патрубок – по типу дымохода выводит наружу нагретый воздух, часто в нижней его части устанавливают бак для нагрева воды.

Принцип действия у газовой модели очень простой – топливо подается по каналу в топочную камеру, где, сгорая, разогревает стенки устройства, а также камни, в расположенном наверху отсеке, и трубы дымохода.

Корпус печи всегда делается больше топочной камеры, специальные отверстия в днище и верхней части позволяют наладить воздухооборот – холодный воздух поступает снизу, нагревается у стен топки, поднимается и выходит в атмосферу парной.

Газовая горелка

Принципиальная часть конструкции прибора – газовая горелка, от нее частично зависит расход топлива, а значит, эффективность работы устройства, его экономичность.

Для сгорания газа требуется постоянное поступление воздуха, этим обусловлено разделение горелок на два основных вида:

1. Атмосферная – самая распространенная, благодаря своей простоте, доступности, независимости от электричества. Конструкция состоит из отвода, по которому в камеру под давлением подается газ, и пьезозажигалки. Для правильной работы горелки требуется создание качественной тяги (воздух лучше забирать из соседнего помещения при помощи вентиляционной трубы). Простота конструкции оборачивается ее малой эффективностью – нередко не получается создать нужный уровень тяги, газ прогорает плохо, большая часть уходит в патрубок дымохода, создавая также опасность утечки.

Фото 2. Внешний вид атмосферной газовой горелки для печи и схема работы устройства.

1. Горелки с поддувом – для обеспечения бесперебойной подачи воздуха используется вентиляционная система и мини-вентилятор. Такая горелка требует подключения к электросети или установки аккумулятора, что сказывается на общей стоимости устройства. Вентиляторные горелки значительно повышают качество прогорания газа, сокращают его расход, улучшают КПД нагревательного элемента. Благодаря подключению к электричеству на них устанавливают датчики и термостаты, которые позволяют автоматически регулировать интенсивность работы горелки.

При установке горелки любого типа лучше выбрать длинную вытянутую форму отвода – это увеличит площадь пламени, позволит быстрее нагревать стены топки.

Конструкция

Печь длительного горения Бубафоня включает в себя следующие узлы:

1. Корпус. Основной элемент прибора, обычно имеющий форму цилиндра. Изготовляют его чаще всего из баллонов, бочек, крупных огнетушителей, толстых заваренных труб и т.п.
2. Дымоход, по которому отводятся продукты горения. Материалом для его изготовления обычно выступает металлическая труба диаметром 110-250 мм. Она фиксируется при помощи сварки на верхнюю часть печи.
3. Поршень. На нижнюю часть металлического круга навариваются ребра: трубу воздуховода фиксируют в центральной его части. За счет ребер достигается создание дополнительной прослойки воздуха, разделяющей топливо и поршень. Это делает процесс тления более эффективным и стимулирует активное выделение пиролизных газов.
4. Регулятор. Благодаря этой задвижке осуществляется подача кислорода внутрь топки.
5. Крышка. Она имеет отверстия под воздуховод, образуя в комбинации с поршнем вторичную камеру сгорания. Внутри этого отсека происходит сгорание пиролизных газов.
