Как правильно подключить патрон для лампочки к проводам.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично
Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
Устройство и принцип действия наиболее популярных моделей
В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.
Контактная группа патрона типа Е
Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.
Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.
Подключение фазы и ноля
Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.
Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.
При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя
При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части
Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.
После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.
Патрон типа G
Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.
Как устроен стандартный патрон для светильника
По типу изделий различают винтовые и штырьковые патроны. Их основное отличие заключается в способе закрепления лампочки.
Любой патрон состоит из трех обязательных элементов – это гильза с резьбой, донышко и керамический вкладыш. Гильза находится в цилиндрическом корпусе и в нее вкручивается лампочка. Изготавливается корпус из пластика (наиболее распространенные), керамики, металла, карболита.
Особенности цоколей с маркировками e14, e27, g4, g13
Цоколь – это часть электрической лампочки, необходимая для ее фиксации в патроне и подачи электротока. Маркируется цоколь при помощи буквы и цифры. Буквенное обозначение показывает тип фиксации, цифра – диаметр соединения проводником.
Буква Е обозначает, что данный цоколь оснащен резьбой Эдисона. G – штырьковый цоколь. Также существуют устройства с маркировкой R, P, S, B.
Помимо метода фиксации и диаметра на изделии указываются следующие параметры:
- тип;
- фирма-производитель;
- ток, мощность;
- номинальное напряжение, нормируемое импульсное напряжение;
- диапазон рабочих температур;
- класс защиты.
Для домашней электросети используются цоколи следующих видов:
- Е14 – «миньон». Резьбовой цоколь. Диаметр вкручиваемой части равен 14 мм. Они используются при силе тока в 2 Ампера. Используются в люстрах, для подсветки холодильников, СВЧ печей.
- Е27. Самый распространенный вариант. Рассчитан на ток 4 А, но существуют и более мощные изделия для тока в 16 А, они имеют маркировку Е40. Мощные патроны применяются для освещения улиц.
- G4. Используется в миниатюрных светильниках (во встраиваемых лампах и гибких осветительных системах), которые служат для декора комнаты. Являются низковольтными устройствами, необходимое напряжение питания 12 или 24 В, реже встречаются приборы на 220 В.
- G13. Такие лампочки применяются для устройств типа Армстронг, ЛВО и других. Также существуют аналоги – трубчатые лампы Т8, имеющие цоколь G13.
- GX53. Широко используются в подвесных потолках, офисах и других помещениях, где необходимо направленное освещение. Работают от 220 В, для них не требуются трансформаторы.
Остальные виды ламп для домашнего освещения используются реже.
Маркировка электрических патронов
Электрический патрон является устройством, при помощи которого лампочка фиксируется на осветительном приборе и осуществляется контакт с электричеством.
Маркировкой определяется максимальная нагрузка, мощность и напряжение.
Принцип функционирования всех патронов одинаков, а основные отличия представлены габаритами устройства и конструктивным исполнением:
- Патроны с резьбой Эдисона предназначены для вкручивания обычных ламп накаливания и люминесцентных ламп, имеющих встроенный стартер, а также галогеновых цокольных ламп. Устройство маркируется «E5», «E10», «E14», «E27» и «E40».
- Патроны для люминесцентной лампы и подсветки бокового типа в многоуровневых подвесных гипсокартонных потолках. Устройство маркируется «G5», «G13», «2-G13», «G20» и «G23».
- Патроны под галогеновые лампы с мощностью не более 50Вт монтируются в растровые или спотовые светильники. Устройство маркируется «G3.9», «G5.3», «GX5.3», «GU5.3», «GY5.3» и «GU10».
- Патроны под двух-цокольные галогеновые лампы с мощностью 50-1000Вт относятся к категории ламповых держателей и применяются в торшерах, подъездных светильниках и в осветительных приборах для придомовой территорий.
Цифрами, которые выставляются после «E», обозначаются показатели диаметра цокольной части в миллиметрах, а после буквы «G» – расстояние от одного контакта до другого.
Патронное многообразие
Другие материалы, используемые в патронах, не вносят существенные конструктивные отличия в их модели.

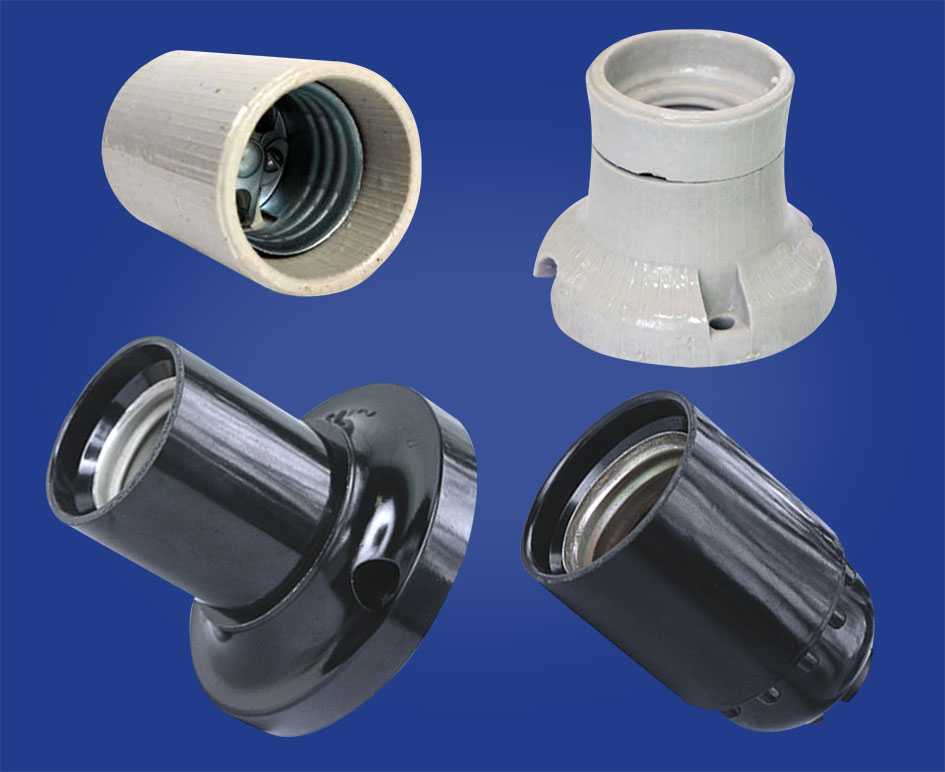

Конструктивно похожие держатели из карболита и керамики
Но эти изделия изготавливают многие фирмы в мире. И по этой причине можно встретить модели патронов, необычные с виду, хотя и сделанные из таких же материалов. Некоторые из них показаны ниже.
Металлические держатели
Керамические держатели оригинальной конструкции
Поскольку срок службы патрона с лампочкой накаливания зависит от максимальной температуры его нагрева, быстрее всего выходит из строя патрон в люстре. Она обычно содержит наиболее яркие и мощные лампочки. Поэтому люстровый держатель может сильно нагреваться. Тот, кто, сняв старую люстру, разбирал держатель из пластика или карболита, замечал его хрупкость. Часто бывает так, что патрон нагревается не только от самой лампы, но и от искрения в его контактах с ней.
Если при подсоединении провода были слабо закреплены винтами клемм, эти места наверняка станут источниками дополнительного тепла из-за искрения. Места контактов никогда не помешает лишний раз проверить. Даже если для этого придется разобрать светильник. Ведь при этом вы снижаете неоправданные траты электроэнергии, а значит, и своих денег. Потери могут возникнуть также и в контактах с цоколем. Надо установить оптимальный прижим лепестков для хорошего контакта с ним.

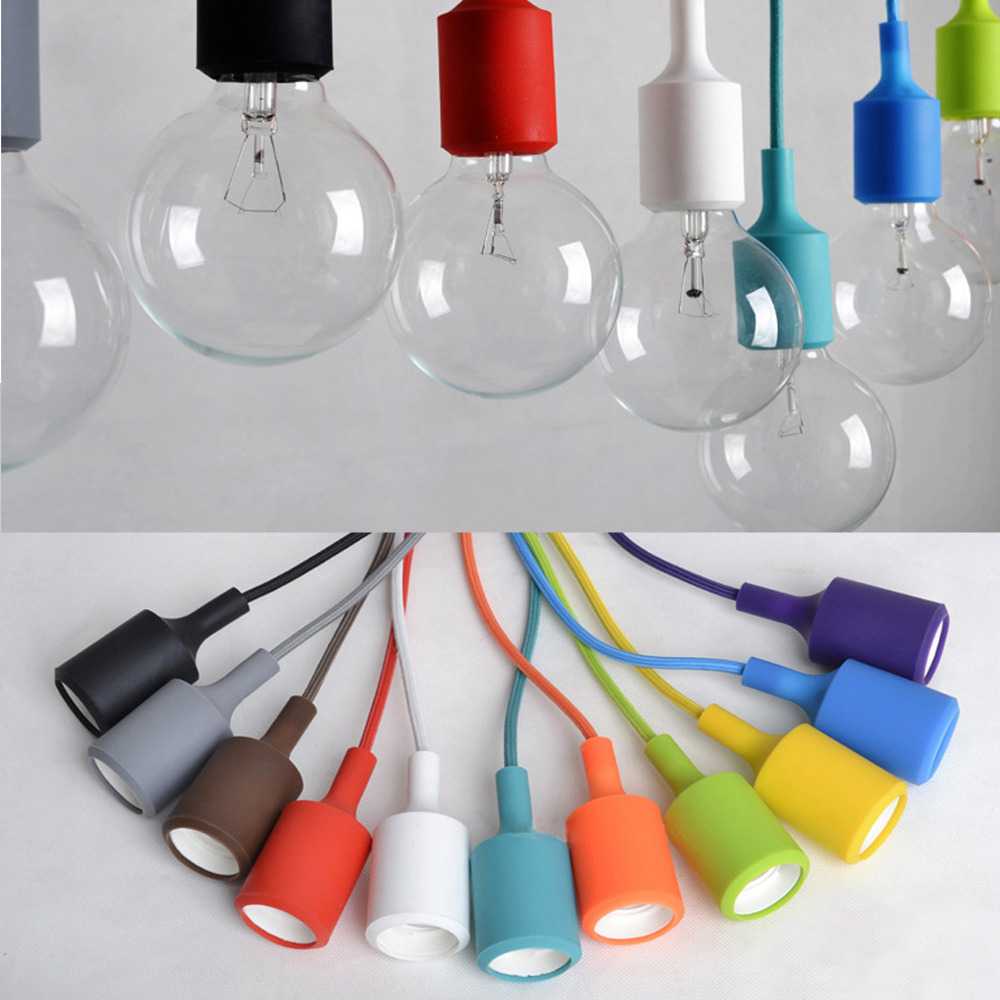

Одной из новинок на рынке электрической фурнитуры стали силиконовые держатели. Если простенькая люстра провисела на кухне много лет, поизносилась и нуждается в уходе, ее лучше снять и заменить новой. И не стоит думать о том, как заменить патрон в люстре и сделать что-либо еще для ее обновления. Меняем светильник-старожил на силиконовый патрон и делаем своими руками или покупаем новый абажур. Получается симпатичная современная люстра.
Силиконовые патроны
GU 4
GU4 — это уменьшенный вариант GU5.3, сама лампа имеет маркировку — MR11, являются уменьшенной копией MR16. Из-за своего размера, они обладают меньшей мощностью, в среднем в два раза, чем у старшего брата, соответственно, дают меньше света. Используются для декоративной подсветки в коробах и нишах.
Тип: с плоским рассеивателем
Стандартный размер: Рассеиватель диаметром ~35мм, глубина от 37мм.
Применение: В декоративной подсветке помещений и мебели.
Маркировка GU4: GU – штырьковые контакты, расстояние между штырьками 4 мм.
Как вы уже поняли, значимые когда-то различия в типе цоколя, теперь не столь актуальны, в связи с появлением светодиодных ламп, которые имеют низкое энергопотребление, не нагреваются и невероятно долговечные. Возможно когда-то, будет введен один общий стандарт и количество цоколей будет существенно снижено.
Сейчас же, если вы покупаете новые точечные светильники, например, для натяжного потолка, обращайте внимание на тип лампы по способу свечения, её мощность, цветовую температуру и световой поток, а не на цоколь, он не так важен. Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят
Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят.
Как самостоятельно заменить патрон в люстре: пошаговая инструкция
- выключить электроэнергию в квартире (необходимо отключать ток на щитке, так как выключатель может размыкать не фазу, а нулевой контакт);
- снять люстру при необходимости, если нед другого способа заменить вышедший из строя патрон;
- выкрутить лампочки и разобрать светильник;
- вытащить видимую часть патрона, отсоединить провода;
- снять керамическое основание;
- заменить патрон;
- собрать люстру в обратном порядке, установить на место и смонтировать все декоративные элементы.
Каждый шаг нужно выполнять, соблюдая технику безопасности.
Отключить свет на щитке
Перед тем, как заменять патрон, нужно обязательно отключить подачу электричества в комнату. Чтобы это сделать, нужно привести автоматы на щитке в неактивное состояние.
Работать, когда электропроводка необесточена, строго запрещено, иначе есть риск поражения электрическим током!
Отсоединить провода
К люстре подсоединены провода, необходимые для подачи напряжения. Их требуется изолировать и развести в разные стороны, иначе может произойти короткое замыкание.
Снять люстру с потолка
Для снятия нужна индикаторная отвертка и стремянка.
Производится демонтаж, если иначе патрон изъять невозможно, по следующему алгоритму:
- Сначала необходимо убедиться, что электричество отключено.
- Затем с лампы снимаются декоративные и хрупкие элементы, плафон, лампочки.
- Необходимо отсоединить фиксирующий финт и закрывающий провода колпак.
- При наличии планки нужно ослабить зажимный болт и снять ее.
- Снять саму люстру.
Стандартно крепление производится с помощью одноразовых фиксаторов типа бабочка. Если их необходимо снять в процессе, то заранее нужно приобрести новые.
Смотрите вариант демонтажа люстры на видео:
Разобрать светильник
Если люстра работала непосредственно перед демонтажем, нужно дождаться ее остывания. Затем снимается плафон, он обычно фиксируется при помощи резьбы или на защелки
При разборе светильника важно не повреждать пластмассовое кольцо для крепления
Демонтировать патрон
Как удалять патрон, зависит от типа фиксации. Обычно он закрепляется на болты. Элемент надо снять сразу или разобрать, удалив сердцевину. В конце требуется выкрутить гайку, которая закрепляет корпус.
Если патрон винтового вида, ослабляются болты и вытягиваются проводки. В некоторых устройствах имеются одноразовые клеммные колодки, которые позже необходимо поменять.
Демонтаж керамических патронов:
- отжим пластин от центрального контакта;
- откручивание болтов с пластины;
- отгибание центральных клемм.
Для корректной работы можно прочистить и подтянуть клеммы керамического изделия.
Установить новый
Чтобы установить новый патрон, необходимо подключить отсоединенные проводки через нижнюю часть. Фазовый провод подсоединяется к центральному контакту, нулевой – к оставшемуся свободному проводу. Включение производится в соответствии с цветовой маркировкой. Нулевой провод (N, 0 в схеме) обозначается синим/голубым цветом. Фазовый провод (L) может быть окрашен в черный, белый, красный, коричневый, розовый или другой цвет.
Также проверяется соответствие сечения проводов мощности люстры. Затем происходит сборка люстры и ее установка на потолок.
Собрать и повесить люстру, соединить провода
Последним шагом будет сборка люстры в обратном порядке. Осветительный прибор устанавливается на место, провода протягиваются через отверстие. Жилы надо установить в клеммы, затянуть болтами. Закрепление люстры производится специальным крепежом.
После того, как прибор подключен и установлен, можно подать напряжение и проверить работоспособность. При верно проведенной работе прибор должен заработать.

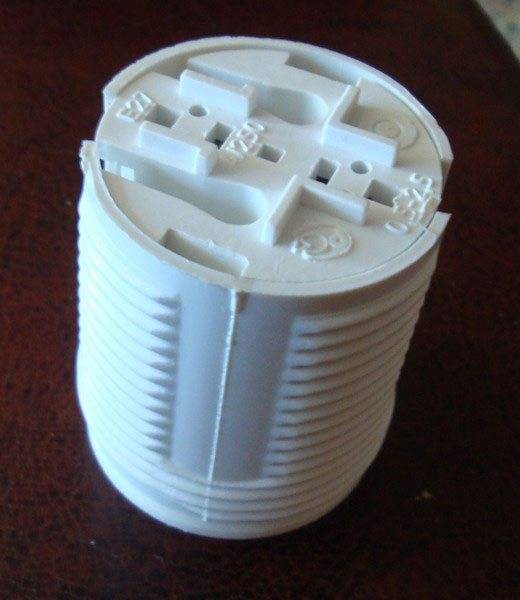

Быстрозажимной патрон
На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.
Они работают по принципу знаменитых зажимов Wago.
Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.
При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.
Как же его подключать? Делается все очень просто.
Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.
Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.
Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!
Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
Здесь также не забывайте про правильное подключение фазы и ноля.
Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.
Замена патрона
Когда нужно менять патрон в светотехническом устройстве
- Изделие не срабатывает при включении выключателя, то есть лампочка не загорается. Главная причина — поверхность центрального контакта, гильзы покрылась ржавчиной. Как правило, их чистка безрезультатна.
- На поверхности корпуса появились трещины, прочие механические повреждения, которые видно невооруженным взглядом.
- В результате контакта внутренних деталей происходит короткое замыкание.
- Цоколь с гильзой «спаялись» в одно целое.
- Клеммы вышли из строя.
Для выполнения данной операции особых знаний в области электричества иметь не нужно. Внимательно изучив рекомендации специалистов, замену можно произвести самостоятельно.
Инструменты, материалы для выполнения замены устройства:
- отвертка-индикатор;
- нож монтажный;
- электрический провод (могут понадобиться небольшие отрезки);
- новый патрон, соответствующий осветительному прибору;
- клеммники;
- изоляционная лента.
Несколько слов напоследок
При самостоятельном монтаже освещения в комнатах квартиры или частного дома, очень важно подобрать такие патроны, которые не только прослужат максимально долго, но и будут доступны при возникновении форс-мажорной ситуации. Приобретая патрон для светильника, не стоит пренебрегать ознакомлением с его техническими характеристиками. Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель
Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель
Также имеет смысл обратить внимание на IP патрона. Класс защищённости выбирается в зависимости от помещения, где будет устанавливаться этот элемент электросети. К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц
Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна
К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц. Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна.
1 из 7
ФОТО: легранд.рф
ФОТО: livemaster.ru
ФОТО: aspsvet.ru
ФОТО: escada-home.ru
ФОТО: rock-cafe.info
ФОТО: pinterest.de
ФОТО: r-electro.ru
Уважаемые читатели! Огромная просьба, если у Вас имеется опыт установки, замены или приобретения патронов для ламп, поделиться им с начинающими домашними мастерами. Эта информация будет для них весьма полезна. Также интересует ваше мнение по поводу сегодняшней статьи: что вы думаете о ней. И ещё, не забывайте оценивать наши обзоры
Это важно для автора
А напоследок предлагаем вашему вниманию видеоролик, который более полно раскроет тему сегодняшнего разговора.
Watch this video on YouTube
Как заменить
Установку нового патрона в люстру нужно выполнять согласно последовательной инструкции. Следуя базовым правилам, удастся избежать опасных ситуаций и распространенных ошибок.
Отключение света на электрощитке
Прежде чем начать непосредственную замену, требуется обесточить помещение, где будет выполняться работа. Для удобства можно обесточить всю квартиру.
Чтобы отключить электричество, достаточно переключить соответствующие рычаги в электрощитке.
Отключение проводов
Вырубив электричество, можно переходить к откручиванию фиксирующих элементов, которые удерживают люстру. Как правило, в качестве таких элементов выступают скрытые болты на корпусе либо подвесной крюк и набор проводов.
Демонтаж люстры
Установить новый патрон возможно без демонтажа осветительного прибора, но сделать это будет сложнее. Для удобства проведения работы нужно снять люстру путем разъединения проводников, после чего аккуратно приподнять ее с крепления.
Разбор светильника
Чтобы разобрать источник освещения, нужно выкрутить лампу и снять плафон. В большинстве ситуаций для этого не потребуются специализированные инструменты, и возможно сделать всю работу вручную
При разборе светильника важно соблюдать аккуратность, чтобы не разбить хрупкие элементы конструкции
Изъятие старого патрона
В процессе замены откручивают видимую часть электрического патрона и отключают подсоединенные провода. В некоторых разновидностях осветительных приборов контакты располагаются на основаниях, и в таком случае потребуется открутить зажимные винты.
Установка нового патрона
Для непосредственной замены подключают фазу к центральному контакту цоколя, а ноль — ко второму контакту. При возникновении трудностей в определении подходящих проводов рекомендуется предварительно ознакомиться с цветовой маркировкой контактов.
Монтаж люстры
Завершающим этапом работы является монтаж люстры, который выполняют в обратном порядке. Сначала подключают провода, после чего вешают осветительный прибор на планку либо крюк.
Как подключить розетку к электрическому патрону
На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.
Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.
Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.
Обыкновенный электрический
Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.
Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением
Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Работы по демонтажу и установке
Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:
- После обесточивания системы откручивается крепеж, держащий люстру. Висящее на крюке изделие снимается.
- Используя отвертку, откручиваются болты, удерживающие провода в клеммах. Затем они вытаскиваются.
- Светильный прибор укладывается на стол и с него снимается патрон. Вариантов крепления его к люстре бывает несколько.
- В образовавшееся отверстие вставляется новый патрон.
- Выступающие из потолка провода тщательно зачищаются.
- Люстра возвращается на место. Провода протягиваются через ее отверстие.
- Электрические жилы вставляются в клеммы и затягиваются болтами. Патрон подключен.
- Люстра укрепляется окончательно при помощи старого крепежа.
Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене.
Виды патронов
На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.
Вам это будет интересно Особенности лампы ДНАТ 250
Штырьковые
Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.
READ Как подключить золотой статус на xbox 360 на месяц
Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.
Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.
Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части
Стандартный штырьковый цоколь
Винтовые
Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.
Винтовой цоколь
