Пакетные выключатели и переключатели
Пакетные выключатели
Пакетные выключатели (рис. 16) служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В.
Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.
Пакетный выключатель состоит из переключающего механизма и контактной группы; клеммы, несколько неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.
При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.
Упоры в крышке расположены под углом °. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют функцию направляющих и обеспечивают быстрое гашение возникающей дуги.
Рис. 16.Устройство пакетного выключателя Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.
Пакетные выключатели
выпускают на токи 10 и 25 А при напряжении 220 В в одно-, двухи трехполюсном исполнениях. Последние применяют для включения трехфазных асинхронных двигателей (например, в универсальных приводах).
В трехполюсном пакетном выключателе
три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А.
При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 тысяч переключений. Частота переключений не должна превышать 300 в час.
Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по разные стороны шпилек.
Поворачивая рукоятку пакетного выключателя на °, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.
Схема подключения
Компактность позволяет установить пакетный выключатель в щитке. Для этого необходима дин-рейка. Если модель старая, то придется воспользоваться даже саморезами. Современные же модели предусматривают другие крепления. Фаза и ноль от электрощетка подключаются к двум входным клеммам пакетного выключателя. К автоматам в щетке подключаются выходные клеммы.
Не рекомендуется экспериментировать вслепую. На старых отечественных схемах синим обозначается фаза, а ноль красным цветом. У импортных производителей могут быть другие обозначения. В сети представлено множество видеороликов, где продемонстрирована схема подключения.
Основные типы и виды пакетников
Пакетники классифицируют по разным признакам:
- по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
- по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
- по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).
Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.
Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.
Галерея изображений
Фото из
Открытый пакетный выключатель
Защищенные и незащищенные пакетники
Пакетник в герметизированном корпусе
Современный стационарный пакетный выключатель
Маркировка изделий может включать такие буквенные и цифровые условные обозначения:
- «В» – выключатель;
- «П» – переключатель;
- «П» – пакетный;
- «Г» – герметичный;
- цифры 1-4 – количество полюсов;
- «Н» – направление (2, 3, 4, а также «Р» – реверс).
В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.».
Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

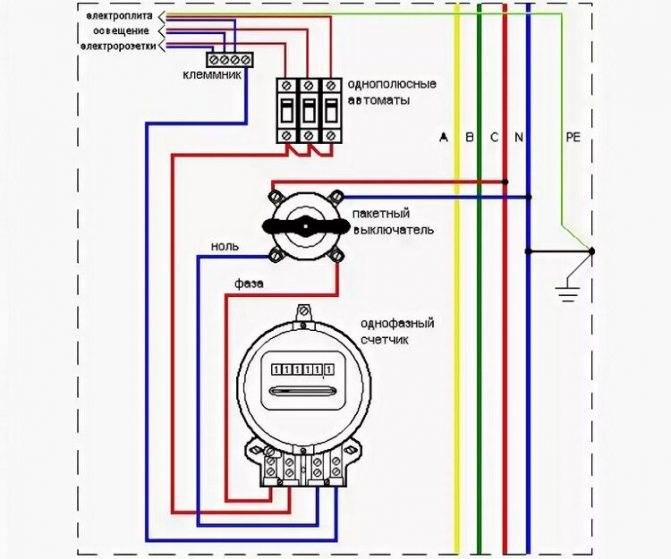

Схема подключения пакетника
Благодаря компактности пакетный выключатель можно установить в щитке. Для этого используют дин-рейку. Если выбрана старая модель, нужно учесть, что на ней вряд ли будет защелка, и для монтажа потребуются саморезы. При установке современных пакетников проблем не бывает.
Две входные клеммы пакетника подключают к проводам фазы и нуля, которые идут от электросчетчика. А выходные клеммы подключают к автоматам в щитке.
На представленной схеме видны фазный и нулевой провода. К ним нужно подсоединить клеммы пакетного выключателя. По тому же принципу подключают автомат, если его ставят вместо старого пакетника
На отечественных схемах провода нуля и фазы обозначены синим и красным цветами соответственно.
Если изделие импортного производства, то цвета кабелей могут быть иными, поэтому обязательно ознакомьтесь с технической документацией и рекомендациями изготовителя. Не стоит экспериментировать «вслепую».
Какие бывают виды пакетников
Они классифицируются по степени защиты. И от этого зависит назначение того или иного ПВ:
- Открытые. Предназначены для монтажа в сухих, незапыленных и недоступных местах. Не переносят высокий уровень влажности. Как правило, их устанавливают в железных ящиках, щитах и нишах.
- Защищенные. Предотвращают не только случайные прикосновения, но и попадания предметов на оголенные контакты. Корпус сделан из пластмассы, защищает пакетник от пыли и влаги, поэтому разрешается устанавливать его вне электрического щитка.
- Герметичные. Прочный корпус из алюминия обеспечивает лучшую защиту от влаги. Такие пакетники монтируют не только в очень влажных помещениях, но и на открытой территории.
По типу крепления пакетники изготавливаются в 4-х вариантах:
- Крепеж расположен за 4-х миллиметровой панелью. Защелкивается передней скобой. Подвод проводов находится сзади.
- Крепеж находится за 24-х миллиметровой панелью. Также фиксируется передней скобой, а подключение проводов происходит с задней стороны.
- Пакетный выключатель крепится за сам корпус.
- Крепеж находится в шкафу, а защелкивается уже задней скобой. Подвод проводов находится спереди.
На заметку! В распределительный щиток проще и надежней крепить подключенный пакетник на din-рейку.
Классификация и маркировка
Классификация зависит от разных признаков:
- в зависимости от места крепления кабелей – делятся на переднее, заднее подключение.
- по степени защиты от внешних факторов – открытые, защищенные, герметичные устройства.
- по ключевым особенностям конструкции – пакетно-кулачковые, барабанные.
Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.
Пружинный механизм выдерживает 130 переключений. Износостойкие модели выдерживают до 200 переключений. Но при этом частота срабатывания не должна быть больше 50 раз в час.
Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) – используются для указания материал корпуса.
Назначение пакетных выключателей
Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.
Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.
Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.
Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.
Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.
В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:
Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.
Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.
Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.
Структурное обозначение пакетников
Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.
По виду крепления пакетные выключатели выпускаются в следующих исполнениях:
- I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
- II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
- III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
- IV) крепление осуществляется за корпус.
Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.
Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.
Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.
Похожие материалы на сайте:
Конструкция
Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.
Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.
Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.
Подробнее об устройстве пакетника вы можете узнать из данного видео:
Маркировка пакетн ых выключателей
Каждому виду пакетн ых выключателей соответствует определенная маркировка. Стандартное обозначение устройства состоит из нескольких условных обозначений: П ПХ – ХХХ ХХ ХХ ХХХ Х.
Составные части маркировки означают следующее:
- П – соответствует серии, в данном случае это пакетн ый.
- П/В – значок переключателя или выключателя.
- Х – означает количество полюсов от 1 до 4.
- ХХХ – токовая характеристика в амперах.
- ХХ – количество положений при переключениях.
- ХХ – указывает на тип климатического исполнения. Прибор может быть открытого или закрытого типа, герметичным или кулачковым. Эти данные дублируются в сертификате соответствия или в техническом паспорте.
- ХХХ – степень защиты.
- Х – соответствует способу установки.
Пакетный автоматический выключатель
- Описание
- Для чего нужен пакетн ик
- Виды и назначение пакетн иков
- Устройство и принцип работы
- Маркировка
- Схема подключения пакетн ого выключателя
Для переключения нагрузки или ее полного отключения, в цепях переменного тока применяются специальные устройства. Одним из них является пакетн ик электрический или пакетн ый автоматический выключатель, использующийся в бытовых условиях. В настоящее время большинство пакетн иков заменены современными автоматическими защитными выключателями.
Все пакетн ые выключатели относятся к низковольтным электрическим приборам, осуществляющим коммутацию в электрических цепях. Конструктивно пакетн ый переключатель может иметь один, два или три полюса. В разговорной речи среди специалистов эти устройства также называются пакетн иками.
Стандартный пакетн ый переключатель состоит из корпуса, рукоятки, переключающего механизма и контактной системы, включающей в себя подвижные и неподвижные контактные группы. Гашение электрической дуги, возникающей под нагрузкой во время коммутации, осуществляется пружинным механизмом быстрого переключения. Основное отличие пакетн ика от дифференциального автоматического выключателя заключается в невозможности его отключения от питающей сети. Когда возникают большие перепады напряжения, пакетн ик может просто сгореть.
Основными преимуществами этих устройств являются компактные размеры и наличие большого коммутационного ресурса. Они обеспечивают высокую степень электробезопасности при коммутационных операциях. Ранее малогабаритные пакетн ые переключатели устанавливались в каждой квартире или доме. В настоящее время им на замену приходят двух- или трехполюсные автоматические выключатели.
Классификация и маркировка
Классификация зависит от разных признаков:
- в зависимости от места крепления кабелей — делятся на переднее, заднее подключение.
- по степени защиты от внешних факторов — открытые, защищенные, герметичные устройства.
- по ключевым особенностям конструкции — пакетно-кулачковые, барабанные.
Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.
Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) — используются для указания материал корпуса.
Что такое пакетный выключатель: виды, назначение, характеристики, устройство и применение выключателя пакетного типа (115 фото)
Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.
Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.
Назначение пакетного выключателя
Назначение пакетника:
- распределение электрического тока;
- полное отключение электроэнергии в квартире или подъезде.
Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.
В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока.
На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.
Пакетники разработаны для работы в электросетях, где напряжение невелико (не больше 440 В).
Но существуют экземпляры, которые могут работать и при более высокой нагрузке.
Устройство оборудовано рычагом, который даёт возможность вырубить электричество вручную. Схему пакетного выключателя можно без проблем найти в Интернете.
Особенности конструкции
Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.
Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.
Достоинства пакетников
Пакетные выключатели имеют следующие преимущества:
- Небольшие размеры.
- Быстрота гашения дуги.
- Лёгкость ухода и эксплуатации.
- Стойкость к механическим воздействиям.
- Широкая область использования.
Пакетные выключатели можно использовать вместо выключателей ввода, для управления двигателями, а также в качестве токораспределяющих устройств. С их помощью можно переключать цепи управления.
Разновидности
В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:
- открытые;
- закрытые;
- герметичные.
Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.
Закрытый пакетник оснащён спецоболочкой, выполняющей роль корпуса. Подобное конструкционное решение делает возможным установку прибора вне электрического щита. Достоинства – устойчивость к грязи, пыли и влажности, безопасность эксплуатации.
Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.
Нюансы подключения
Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.
Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.
Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.
ПП 2-16/Н2 М3 исп.3, переключатель пакетный (ЭТ)
Вернуться к -ассортименту: Переключатели пакетные ПП
| Цена с НДС: |
| Цена с НДС, со скидкой: 125.12 руб. |
Карточка товара
| Наименование изделия: | пакетный переключатель |
| Номинальный рабочий ток, In: | 16А (220В AC/DC), 10А (380В AC) |
| Номинальное рабочее напряжение, Ue: | 380В AC, 220В DC |
| Способ крепления: | задней скобой |
| Степень защиты: | IP00 |
| Материал корпуса (оболочки): | отсутствует |
| Климатическое исполнение и категория размещения: | М3 |
| Условия использования: | в закрытых помещениях |
| Установочные размеры, мм: | 56 |
| Кол-во в транспортной упаковке, шт: | 10 |
| Артикул производителя: | ET002012 |
В корзину Под заказ
Тех. описание — Переключатели пакетные серии ПП Открыть
| Назначение | | | Преимущества | | | Технические характеристики | | | Габ. размеры, схема | | | Структура условного обозначения |
Производим и поставляем. Товар сертифицирован.
Пакетные выключатели, переключатели предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:
— вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
— коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
— для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.
| ПП | Х | — | ХХХ | ХХ | ХХ | Х |
| 1 | 2 | 3 | 4 | 5 |
- Количество полюсов
- Номинальный рабочий ток, А
- Условное обозначение числа направлений при коммутации электрических цепей:
Н2 – на 2 направления; Н3 – на 3 направления;
Н4 – на 4 направления; Р – для реверса двигателя.
- Условное обозначение климатического исполнения и категории размещения
- Условное обозначение материала корпуса и степени защиты:
исп. 1 – без корпуса, крепление передней скобой, IP00;
исп. 3 – без корпуса, крепление задней скобой, IP00;
пл. 56 – корпус из ударопрочного негорючего пластика, IP56;
сил. 56 – корпус из силумина, IP56.
| Номинальный рабочий ток In, А | 16 — 160 | |
| Номинальное напряжение Ue, В | AC | 380 |
| DC | 220 | |
| Механическая износостойкость, циклов ВО | 20 000 | |
| Частота переключений в час, не более | 120 | |
| Степень защиты | IP00, IP56 | |
| Климатическое исполнение и категория размещения | М1, М2, М3 |
— Самый большой ассортимент выключателей и переключателей на рынке России и стран СНГ;
— Простая и надежная конструкция;
— Наличие наконечников у пакетных выключателей и переключателей на номинальные токи 63 и 100 А;
— Исполнение IP30 и IP56 в пластиковом и силуминовом корпусе для установки в помещениях со специальными требованиями или на улице.
| Распечатать |
Типы и характеристики
Главным отличием пакетика от дифавтомата следует назвать отсутствие возможности отключения первого от местной питающей сети. От значительных перепадов напряжения устройство выходит из строя.
Выключатель пакетный марки ПВ 2 16 обладает относительно небольшими размерами
Раньше пакетниками оснащались все квартиры и индивидуальные дома, так как альтернативы им попросту не существовало, равно как и разработанных методик, при помощи которых выполнялось бы контролирование поступающей в жилище электроэнергии. В наши дни приборы все чаще вытесняются двух- или трехполюсными автоматами.
Пакетные выключатели производятся в нескольких исполнениях:
- открытом;
- закрытом;
- герметичном.
Устройства открытого типа ничем не защищены, так как подлежат установке в предварительно организованных местах — металлических ящиках и щитках, иных точках расположения, в которых требуется их монтаж. Такие приборы весьма чувствительны к уровню влажности и пыли, их контакты повреждаются от воздействия твердых частиц.
Закрытые переключатели приспособлены к эксплуатации в электросистемах с малым напряжением — не выше 440 В, максимум — 660 В. Также выпускаются специальные модели, способные контролировать нагрузку в системах большей мощности. По аналогии с автовыключателями мощные пакетники для ручного отключения подачи электроэнергии также оснащаются рычагом. Такой ручник позволяет переключить между собой контакты и соединить (разъединить) клеммы.
Защищенные пакетники помещаются в специальную оболочку, служащую также и корпусом устройств. Приборы могут монтироваться вне щитовых ящиков, так как их контакты предохраняются от проникновения грязи и пыли.
Также можно встретить пакетники во взрывозащищенном либо герметичном исполнении. Корпус устройств изготавливается из пластика и алюминия, что обеспечивает долговечную и надежную защиту от воздействия пыли и влаги.
В отличие от приборов в обычном исполнении, герметичные модели могут монтироваться даже снаружи зданий.
Пакетный выключатель в пластиковом корпусе марки ВПКМ 3-40 в герметичном исполнении
Конструкция и характеристики пакетного выключателя (ПВ)
Пакетники могут иметь один, два и три полюса. Работают в электросетях постоянного и переменного тока до 60 А при напряжении 380 В и до 100 А при напряжении 220 В. Частота – 50 Гц и выше.
Внешне выключатель пакетный (ПВ) выглядит как небольшой бочонок с ручкой и выводами электрических клемм. Внутри контактная группа и переключающий механизм. Подвижные контакты (из изолированного материала) установлены на втулке квадратного сечения. Находятся они в корпусе. Сам корпус состоит из изолированных шайб, соединяющихся винтами. С помощью рукоятки через пружинный механизм поворачиваются подвижные контакты. Они закреплены в пластинах из фибры для точного направления и гашения электрической дуги.
Неподвижные контакты внешне напоминают маленькие ножи. Расположены они в пластмассовых шайбах.
Более современные аналоги прибора
Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.
Вариант #1: устройство защитного отключения
Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.
Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций
УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.
Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.
Вариант #2: автоматический выключатель
Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.
Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.
Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом
Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.
Вариант #3: дифференциальный автомат
Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.
Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации
Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.
Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.
Вариант #4: контактор – вид электромагнитного реле
Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.
Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях
В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.
Как устроены пакетные выключатели и включатели?
Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины. Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.
Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.
Итоги – в чем разница
Вместо заключения давайте подведем итоги и перечислим в чем разница между пакетником и автоматом. Для этого мы сделали сравнительную таблицу.
| Параметр | Пакетный выключатель | Автомат |
| Коммутация нагрузки | Да | Да |
| Тип управления | Ручное | Включение и отключение ручное, автоматически только отключение |
| Защита цепей | Нет | Да, от перегрузки и токов КЗ |
| Монтаж | Винтами к стенкам электрощита или к рейке | На DIN-рейку, на любую поверхность, в зависимости от исполнения |
| Возможность реализации схем переключения | Да | Нет |
Итак, основное отличие этих приборов в том, что автомат защищает цепи и может отключаться сам, а пакетник – это простой выключатель, которым вы по требованию включаете или выключаете что-либо, подобно выключателю света или рубильнику.
Разницей также является и исполнение этих приборов. Пакетники всегда включаются поворотом ручки, корпус их обычно круглого сечения или многогранного, а автоматические выключатели, используемые в быте чаще всего модульные для установки в щит на DIN-рейку, включаются флажком или кнопками (старого образца, производства СССР).
Поэтому нельзя сказать, что лучше, ведь это совершенно разные коммутационные приборы. Чтобы вы знали, как правильно называть тот или иной прибор – запомните приведенные в статье фотографии и основные особенности этих коммутационных аппаратов.
Материалы по теме:
- Чем отличается электронное УЗО от электромеханического
- Разница между контактором и магнитным пускателем
- Отличие провода от кабеля
Опубликовано:
18.02.2019
Обновлено: 18.02.2019
