Установка настенного газового котла — монтаж своими руками

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

• Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
• Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором

Как заполнить открытую систему?

В котлах с открытым типом происходит естественная циркуляция воды, давления нет. В верхней части конструкции устанавливают расширительный бачок, в него выходит излишек жидкости, которая образуется вследствие расширения из-за нагрева. В емкость спускают воздух из системы обогрева. Заливается ресурс, который распространяется по коммуникациям.

Очередность заполнения:

1. необходимо снять с бачка крышку;
2. влить носитель тепла через шланг, из ведра, нужно проверять уровень по специальному индикатору;
3. спустить воздух, добавить теплоноситель до нужного уровня;
4. включить оборудование.

В заполнении бачка котла открытого типа нет ничего сложного, но нужно действовать слаженно, осторожно. Приборы открытого типа. Приборы открытого типа

Приборы открытого типа

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

• Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
• Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
• Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

1. С высотой установки.
2. Требованиями пожарной безопасности.
3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

• От поверхности стены, на которую монтируется агрегат не менее 10 см.
• От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Airfel Duo

Federica Bugatti Eco

Hitherm Optimus

Kentatsu Nobby Smart

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Baxi Luna 3

De Ditrich Zena Plus

Westen Star Digit

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Bosch Gaz 6000

Buderus U072

Или

Bosch Condens 7000iW

Buderus Logamax plus GB172i

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Установка котла

Работы по монтажу настенного отопительного котла условно разделяют на четыре этапа:

1. Монтаж котла непосредственно на стену.
2. Подсоединение к системе отопления.
3. Подключение к водопроводу (если это необходимо).
4. Подведение газа.

Для того чтобы начать работы и выполнить монтаж отопительного котла самостоятельно, необходимо подготовить следующие инструменты:

• сварочный аппарат;
• электродрель;
• перфоратор;
• строительный уровень;
• ножницы «по металлу»;
• ключи;
• отвертки;
• карандаш или маркер;
• немного пакли;
• краску;
• пену строительную или другой изоляционный материал.

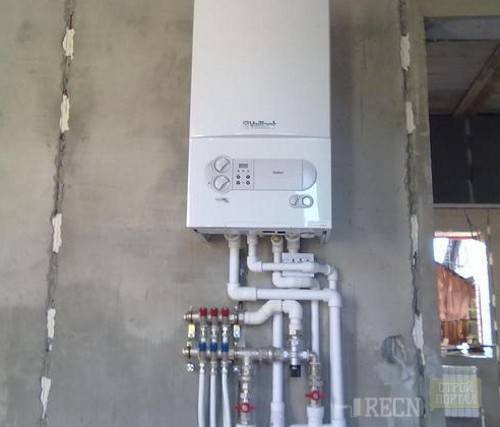

Монтаж котла на стену

Монтаж котла самостоятельно – это очень ответственная работа. Чтобы установить котел на стену правильно, необходимо при помощи уровня и карандаша сделать отметку на стене, отметить места крепления кронштейнов. Далее, работаем по такому плану:

1. При помощи дрели сверлим отверстия и устанавливаем крепежный элемент.
2. После установки крепежа  можно установить котел на стену и закрепить его основательно.
3. Если стена имеет горючие материалы (обои, пластиковые панели, дерево), необходимо предварительно на место установки котла прикрепить лист жаропрочного материала. Идеальным вариантом будет установка металлического листа, ширина которого составляет два миллиметра.
4. Для монтажа дымохода необходимо просверлить отверстие (эта работа считается одной из самых трудоемких, так как чтобы пробурить толстую кирпичную стену, необходимо приложить максимум усилий и работать с перфоратором).
5. Вывести трубу на улицу, предварительно соединив ее с котлом при помощи муфты.
6. Образовавшиеся щели в стене необходимо тщательно заполнить монтажной пеной. Если отверстие расположено в потолке, тогда щели заполняют гидроизоляционным материалом, чтобы в помещение не проникла влага.

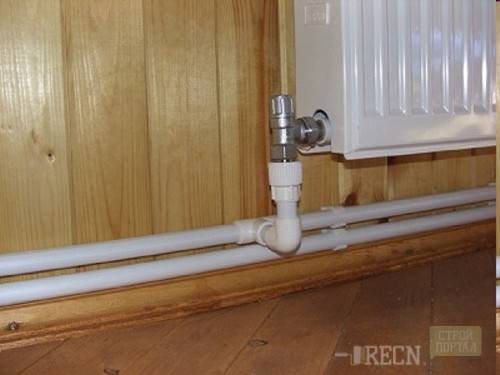

Подсоединение к системе отопления

Чтобы защитить котел от мусора, желательно установить очистительный фильтр на обратку. При подсоединении отопительных труб, необходимо установить отсекающие краны, которые позволят свободно спускать воздух с системы, а также проводить профилактические работы системы отопления самостоятельно и в любое время.

Если вы самостоятельно выполняли монтаж труб системы отопления, то подсоединить котел к трубам не составит большого труда.

Подключаем котел к трубопроводу по принципу подсоединения труб к котлу. Водопроводные трубы отличаются диаметром, поэтому патрубки необходимо приобрести заранее и нужного дюйма.

Чтобы подключить котел к воде, сначала нужно смонтировать разъем, установить очистительный фильтр и установить отсекающий кран. На той трубе, которая служит выходом тепла, устанавливают разъем и также отсекающий кран.

Чтобы оборудование не вышло из строя, необходимо дополнительно установить редуктор давления, чтобы стабилизировать скачки давления в частном водопроводе.

Подсоединение котла к газовой трубе

Монтаж настенного газового котла, в частности, последний этап работы – подключение к газовой трубе, выполняют специалисты газовой службы, которые имеют допуск и удостоверение на проведение данного вида работы.

Когда газовщики будут заниматься подключением, проконтролируйте, чтобы был установлен фильтр, который будет задерживать микрочастички и мусор, находящиеся в системе.

Для герметизации резьбового соединения газовой трубы с котлом, необходимо использовать краску и паклю. Сначала резьба хорошо прокрашивается, а после обматывается паклей и снова хорошо прокрашивается.

Необходимо знать, что подсоединять газовую трубу к котлу обычным гибким шлангом категорически запрещается.

Если ваш котел работает не от газа, а от электричества, тогда его необходимо подсоединить к электропроводке. Если вы решили сделать это самостоятельно, перед работами внимательно прочитайте инструкцию, в которой будет пошагово расписано и указана схема подключения кабелей.

Чтобы защитить работу оборудования от перенапряжения, необходимо установить еще и предохранители и подсоединить котел к заземлению.

После того, как все работы по монтажу настенного газового котла будут выполнены, необходимо выполнить запуск котла, чтобы проверить его работу. Первый пуск оборудования производится в присутствии специалистов газовой службы.

Это видео позволит вам ознакомиться с пошаговым выполнением монтажа отопительного котла:

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

Настенных

Схема котла на стене

Требования к помещениям, где планируется установить настенный отопительный агрегат, прежде всего, направлены на защиту строительных конструкций от возгорания

В данном варианте особое внимание собственнику придется уделить стене, на которой планируют закрепить устройство, она должна быть способной выдержать вес конструкции и огнестойкой

Базовые требования к помещению для настенных агрегатов:

1. Объем помещения для газового котла свыше 7.51 м3.
2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха — 0.02 м2.
3. Предельные расстояния до ограждающих элементов здания: пол — 80 см, потолок — 45 см, стены по бокам — 20 см, от корпуса до задней стенки — 40 мм, от фронта агрегата до двери — 100 см.
4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

1. Свободный доступ к рабочим элементам котлоагрегата.
2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
3. Высота помещения — 2.20 м.
4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
5. Промежуток между дверью и фронтом агрегата -1 м.
6. Стенки и пол выполняются из негорючих материалов.

Виды газовых котлов

Многие предприятия, занимающиеся производством газового оснащения, предлагают пользователям различные виды отопительных котлов, конструкции которых предусмотрены исключительно на работе с голубым топливом. Они могут быть использованы для абсолютно любых масштабов и площадей.

Говоря о типах монтажа, котлы подразделяются на:

Напольные

Для них характерны такие показатели, как высокая мощность, долговечность и надежность. Их предназначение — установка в сооружениях с площадью выше средней меры и площади. Тем не менее, у флагманских моделей есть и свои недостатки: потребность в отдельно установленном и оборудованном помещении.

Настенные

Такого вида котлы являются замечательной вариацией для личных домов с небольшими размерами. Следовательно, для них нет необходимости постройки отдельного помещения, и они являются многофункциональными моделями. Содержат встроенный расширительный бак, циркуляционный насос, группу безопасности, навороченную автоматику. Сборка и монтаж не требуют особых повышенных условий.

Такой вид котлов устанавливается повсеместно и нашел широкое распространение в современных квартирах, дачах, домах и коттеджах, что происходит вследствие обеспечения максимальных комфортных условий среды и минимальных усилий и расходов на сборку и монтаж. В настоящий момент они создаются в применении дизайнерских решений и компактных разрешений. Мы так же писали подробный материал на тему сравнения данных видов котлов.

Также существует деление по типу камер сгорания котлов.

Открытая камера сгорания

Данная модель склонна к естественной тяги. Так или иначе, воздух производится и проникает из внутренней части помещения, а уже сами продукты сгорания выводятся исключительно через дымоход. В случае недостатка вентиляционного отверстия будет ощущаться нехватка кислорода. Производительность отопительных агрегатов с открытой камерой сгорания зависят от тяги

Важно монтировать правильно дымоходы и не экономить на их утепелнии. При этом есть большая вероятность риска попадания продуктов сгорания во внутреннюю часть помещения

Исходя из этого, и ценовые категории гораздо ниже средних.

Закрытая камера

Им свойственна принудительная тяга. В них устанавливаются электрические вентиляторы (дымососы), с помощью которых становится возможным вывод дымоходом веществ, образующихся в процессе горения. В камеру воздух попадает путем засасывания его через наружную, внешнюю трубу, а вывод через внутреннюю.

Газовый котел настенного типа: как это работает

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

К основным элементам системы относят:

• Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
• Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
• Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
• Циркуляционный насос. У мощных моделей может быть два таких элемента.
• Автоматику котла или система устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
• Устройства, контролирующие и регулирующие работу котла.
• Вентилятор. Используется только в турбированных моделях.
• Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.
