Как класть плитку на пол: инструкция, как сделать теплый пол с плиткой

Преимущества и недостатки плиточного теплого пола

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

• Подогреваемый пол создает внутри помещения комфортную температуру.
• Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
• Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
• Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
• Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
• Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
• Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.

Особенности устройства электрического теплого пола под плитку

Некогда купить электрический теплый под плитку могли себе позволить исключительно состоятельные люди. Но сегодня эта технология стала доступной практически для каждого, в особенности учитывая тот факт, что ее установка способна обеспечить экономию до 35% затрачиваемых ресурсов. Такой высокий показатель стал доступен, в первую очередь, благодаря возможности установки терморегулятора.

В качестве примера, можно рассмотреть вариант обустройства теплого пола в ванной комнате с использованием нагревательного мата. Имея площадь 0,65 м², он потребляет не больше электроэнергии, чем обычная лампочка. При этом полутораметровый мат потребует немногим больше (как 3 лампочки). Если же сравнивать с бытовыми приборами маты побольше, то трехметровый соизмерим с компьютером, а шестиметровый с холодильником.

В случае выбора электрического теплого пола для отопления, стоит проверить качество проводки в квартире

Цена теплого электрического пола под плитку зависит от того, насколько качественный и надежный вариант был выбран, а также от того, сколько токопроводящих жил расположено в греющем кабеле. Существует два варианта: одножильный и двухжильный. Причем, первый вариант можно использовать только в нежилых помещениях, поскольку он выделяет большое количество электромагнитных волн. А вот во втором случае два токопроводящих элемента способны компенсировать поля друг друга.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. Осуществить подключение системы пола к термостату.

Читать также: Схема отопления: проектирование системы отопления дома

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

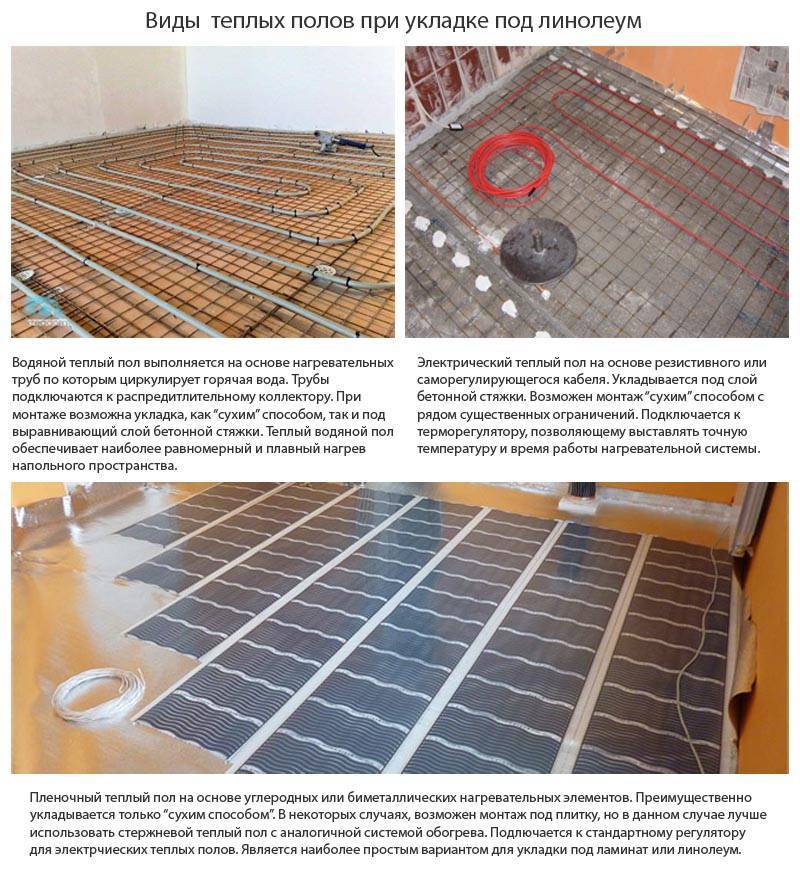

Какие системы теплого пола существуют

Теплый пол под плитку различается по техническим характеристикам, видам используемых материалов и принципу работы. Специалисты выделяют три разновидности систем подогрева:

• инфракрасную;
• кабельную;
• водяную.

Выбирать подогрев под керамическую плитку стоит исходя из параметров помещения и окружающего микроклимата.

Инфракрасный пленочный теплый пол

Комплект теплого пола славится универсальностью и представляет собой ряд плоских пластин, запаянных в полиэтиленовую пленку. В зависимости от нагревательного элемента различают два вида:

• углеродный;
• биметаллический.

Для укладки под кафельную плитку могут использоваться только углеродные изделия, что объясняется их устойчивостью к коррозийным процессам. При нарушении целостности систем с инфракрасным принципом происходит отключение конкретного участка, а не всего теплого пола.

Особенности:

• бесшумная работа, незначительные теплопотери;
• энергосберегающий вид обогрева;
• питание от сети, регулировка терморегулятором;
• укладка происходит на подложку с теплоотражающим эффектом;
• перед укладкой плитки на ИК теплый пол монтируется стекловолоконная сетка, имеющая ячейки от 30 мм;
• возможность укладки в деревянном доме.

Кабельные системы

Кабельный теплый пол под плитку может служить основным или дополнительным источником тепла в помещении. В этой группе также присутствуют различные типы, различающиеся по виду кабеля:

• одножильный;
• двухжильный;
• сверхтонкий, получивший название термоматы.

Главным достоинством кабельного пола является возможность управления им с помощью регулятора. Он позволяет программировать часы включения и выключения, температуру и время нагрева. На рынке также можно отыскать саморегулирующийся теплый пол, реагирующий на смену температуры. Мощность системы напрямую зависит от типа кабеля, и схемы его укладки.

При укладке такого теплого пола высота комнаты будет уменьшена на 5-6 см – при использовании кабеля и стяжки или же на 1,5 см – при монтаже матов. Маты не нуждаются в стяжке и могут укладываться под клей для плитки.

Водяной теплый пол

Водяной теплый пол может полноценно заменить классическое отопление, но прокладывается только в частном доме. В квартирах укладка такой системы запрещается на законодательном уровне. Такой пол одним из первых использовался по назначению несмотря на то, что для его монтажа необходимы специальные системы и технологии.

Этот вид прост в эксплуатации, но его установка занимает много времени и усилий. Основным преимуществом является отсутствие затрат на передачу теплоносителя по трубам. Помимо этого, он не требует дополнительного обслуживания – при правильной прокладке труб конструкция способна прослужить 30-40 лет.

К числу недостатков относится высокая стоимость, связанная с покупкой металлопластиковых труб и оплатой услуг опытного мастера, гарантирующего работоспособность и длительный срок службы. Укладка происходит под стяжку, поэтому не нужно предварительно выравнивать основание. Прежде чем залить раствор на конструкцию, происходит ее проверка на целостность.

Выждав время до полного высыхания раствора, на бетонный пол может укладываться кафель. После включения отопления, вода в трубах будет постепенно прогревать поверхность плитки и поддерживать ее в одном температурном диапазоне.

Устройство теплого водяного пола

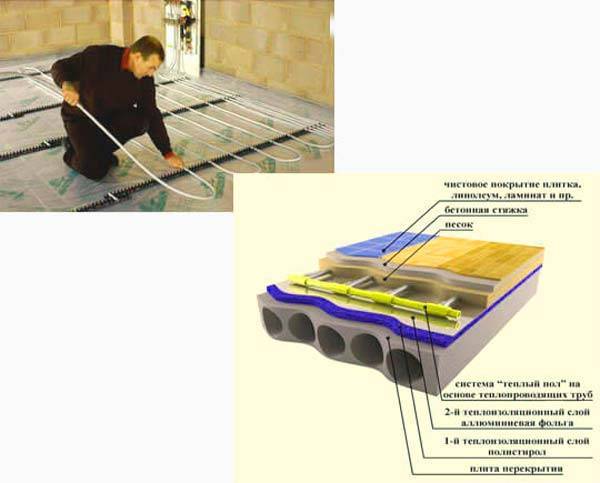

Существует несколько слоев, входящих в конструкцию водяного теплого пола. К ним относятся гидроизоляция, утеплитель, отражающий слой, трубы и основание. Рассмотрим каждый из слоев системы отдельно.

Схема укладки водяного теплого пола под плитку

Гидроизоляция

В зависимости от типа установки материал может использоваться разный. Например, при укладке на грунт можно взять полиэтилен или рубероид. Если стяжка не будет выполняться, то при монтаже желательно использовать специальный гидроизоляционный слой-мембрану.

Гидроизоляция теплого пола

Утеплитель

В качестве утеплителя обычно используют пенополистирол с плотной структурой. В свою очередь, базальтовая вата считается мене удачным вариантом, так как в результате протечки быстро промокнет и потеряет свои качества.

Пенополистирол для теплого пола — популярный вариант

Отражающий слой

Специальный фольгированный слой, который можно заменить металлическими пластинами. Но при выборе пластин в качестве отражающего слоя нужно брать материал с каналами для последующей установки труб.

Маты для теплого водяного пола

Пожалуй, это главный слой теплого пола. В них циркулирует горячая вода, подогревающая поверхность пола в помещении.

Трубы в теплом полу

Основание

Основание теплого водяного пола

• гипсокартон;
• OSB-плита;
• влагостойкая фанера;
• древесина.

Водяной теплый пол своими руками

Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:

Основа – уплотненный грунт и песок

Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы

Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.
Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.
Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.

Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.

ЧИТАТЬ ДАЛЕЕ: Как класть паркет: как правильно положить, как уложить и укладывать паркетную доску самому на бетонный пол, фото и видео. Как положить паркет на бетонный пол

• При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
• Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.

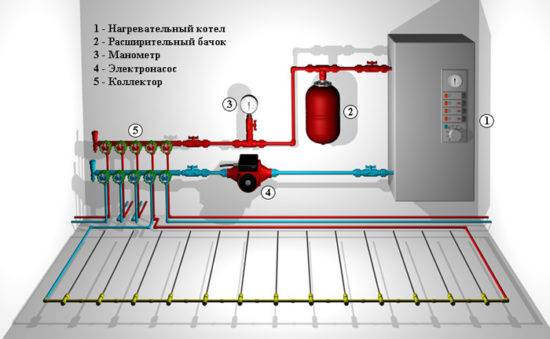

Обобщено устройство системы отопления в полу представлено следующим образом.

Имеется котел, от которого через распределительный коллектор с регуляторами давления и насос. Вода подается в различные контура, разведенные по отдельным комнатам. Количество отводов коллектора равно количеству комнат в вашем доме. Каждая ветвь системы закольцовывается на коллекторе.

Если площадь небольшая, то насос может отсутствовать, так как он имеется внутри котла.

Довольно часто пол с подогревом оборудуется в частных домах совместно с обычными настенными батареями, которые располагаются под окнами. В таком случае отдельный насос для подкачки теплоносителя в пол должен быть в обязательном порядке.

Как положить керамическую плитку на теплый пол?

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

залить стяжку смесью песок-цемент или использовать клей для – решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол
Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки
В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Укладка плитки на подготовленный пол

Для облицовки теплого пола плиткой используется специальный плиточный клей с терморегулирующими добавками. Существует два способа такой укладки: рядами или в шахматном порядке. Технология укладки плитки на теплый пол:

1. Делается разметка комнаты, начиная с длинной стены. Мелом и шнуром отмечают первый ряд. От него отбивают последующие ряды. Так делается классическая укладка. При узорной сначала проводятся диагонали с точкой пересечения в центре помещения. От нее и идет раскладка узора. Желательно сначала «насухую» выложить рисунок, сверив точность расчета потребности в плитке.
2. В пластиковой емкости готовится клей из воды и сухого концентрата, смешиваемого с помощью электродрели со специальной насадкой. Он должен быть сметанообразной консистенции.
3. Учитывая то, что состав быстро застывает, готовят порцию, рассчитанную на непрерывную 40-минутную работу.
4. Затем клей наносится на основу при использовании двух видов шпателей: обычного и гребенчатого. Первым смесь разравнивается, а второй, делая основу ребристой, способствует лучшему схватыванию двух поверхностей.
5. За один раз намазывается 1 квадратный метр пола. Каждая плитка немного вдавливается, а затем по ней легонько стучат резиновым молотком.
6. Периодически проверяется поверхность на горизонтальный уровень. Вздыбившийся или просевший элемент убирают и исправляют дефект. Для равномерности укладки на каждую сторону плитки выставляется крестик. Плитки не должны доходить до стены на 1-2 см. Такой зазор является деформационным швом. После схватывания клея крестики убираются.
7. В углы и под мебель помещаются обрезки плитки. А участки возле труб оформляются с помощью картонного шаблона, по которому вырезается соответствующая конфигурация на плитке. Для этого используется плиткорез или стеклорез. Обрезка делается с лицевой стороны плитки.
8. Через сутки делается обработка швов резиновым шпателем, используя затирку. Через 40 минут их смывают холодной водой.
9. Швы по периметру обрабатываются силиконовым герметиком, а затем накрываются плинтусом.
10. Через 2-3 суток можно ставить на пол мебель.

До окончания плиточных работ проверять работу системы нельзя. Полное застывание конструкции, когда ей можно давать полную нагрузку, наступает через пару недель.

Самыми перспективными вариантами системы «теплый пол» являются электрические маты и инфракрасные полы, их относительно легко монтировать с минимальным количеством оборудования. Они прочные и не громоздкие. Такая система с керамической плиткой рассчитана на сотни циклов уборки. Она не чувствительна к попаданию химических веществ, гигиенична и создает равномерную теплоотдачу.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

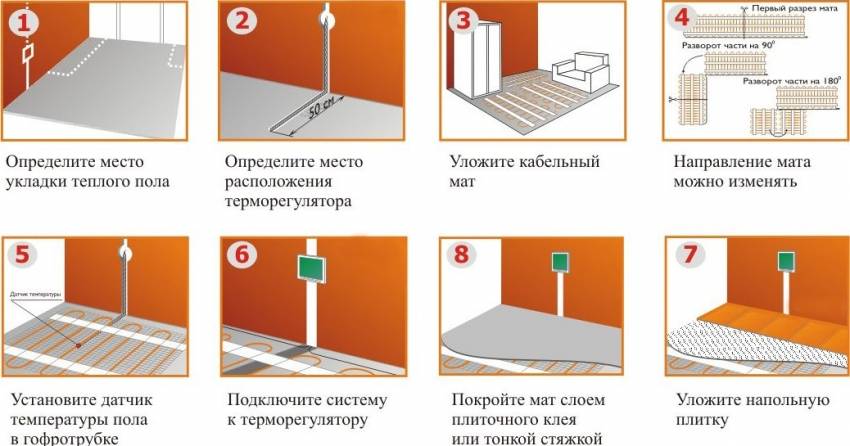

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Подготовка поверхности

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку.

Предварительные расчеты

С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.

Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.

От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.

Требования к монтажу:

• Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
• Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
• Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
• Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.

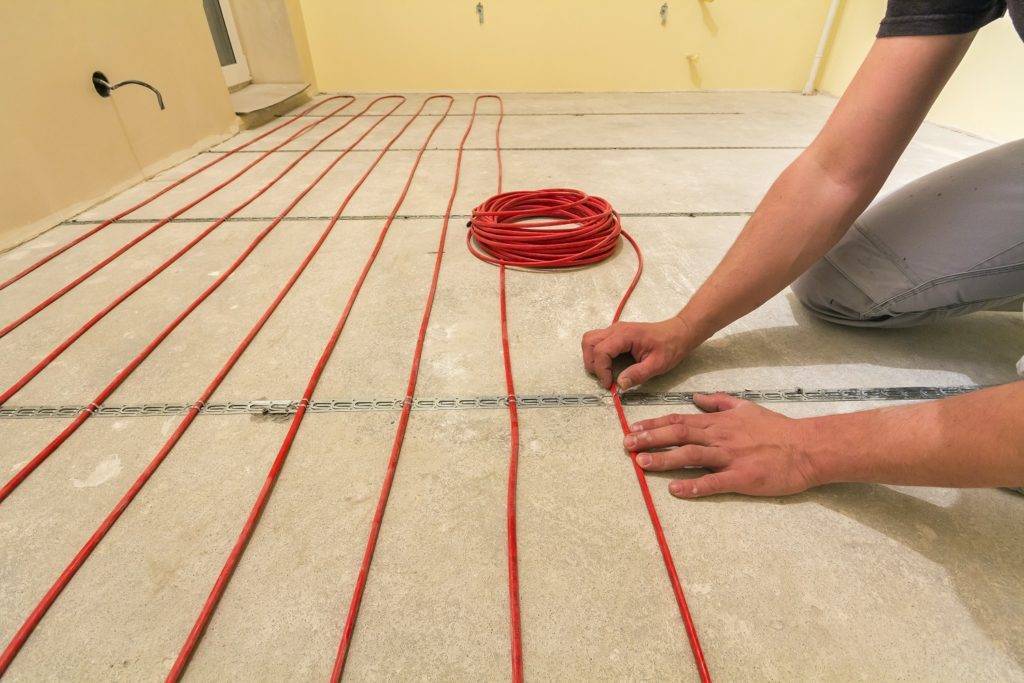

Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:

• Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;
• Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
• Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
• На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;

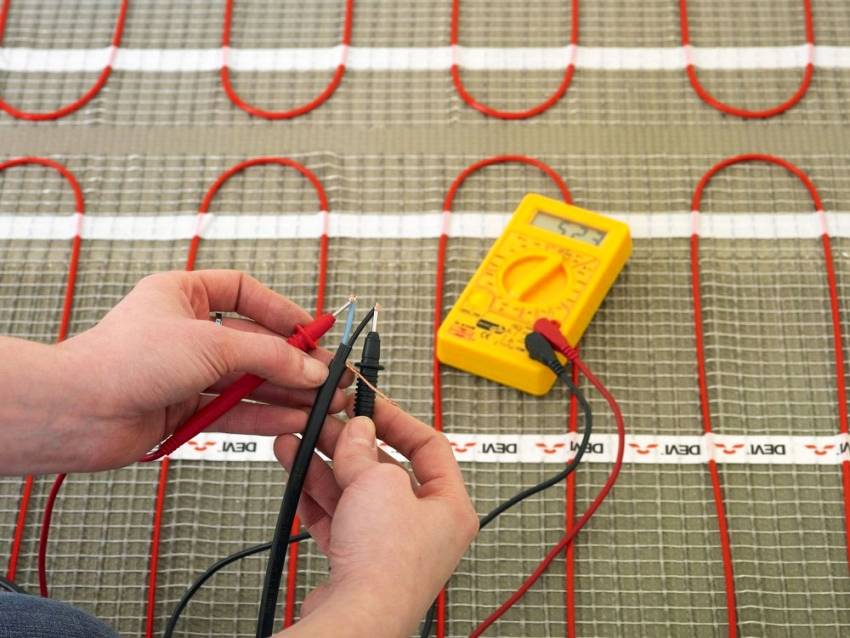

• Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.

Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

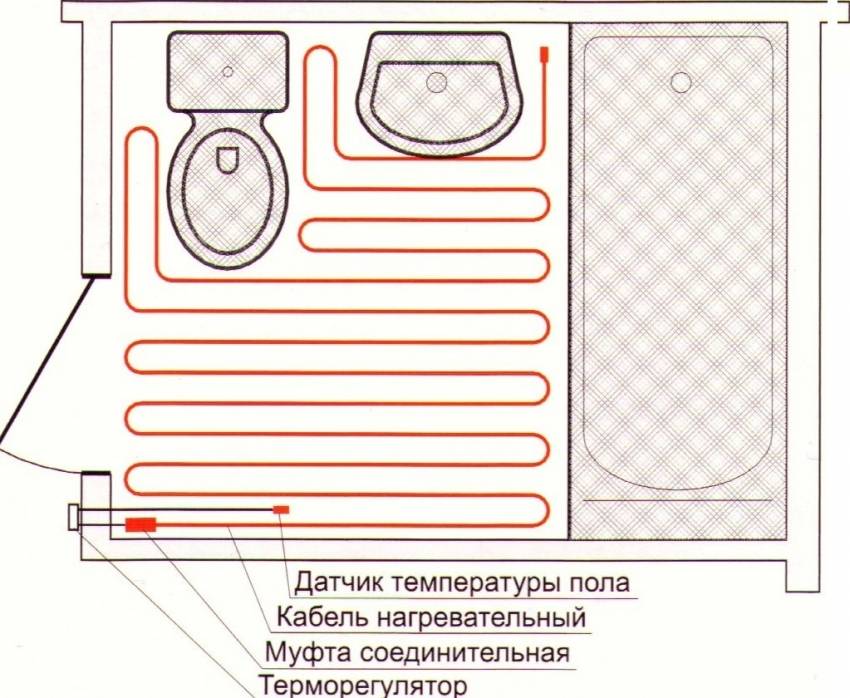

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Как самостоятельно проверить исправность теплого пола

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

1. Проверить все места соединений и сгибов.
2. Включить питание и провести проверку температуры.
3. Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы
