Монтаж стропильной системы
Предусмотрено два варианта монтажа крыши. Сначала следует установить несущие элементы на стены, находящиеся на разных уровнях. Есть также изделия треугольной формы, которые объединяют стропило, балку и стойку.
Первый этап – установка мауэрлата, который позволяет равномерно распределяет нагрузку на несущие стены. Мауэрлат устанавливается на несущую стену или между балками. Для кирпичных конструкций используются отожженные проволоки, для зданий из пористых материалов – арматура, длина которой равна 2/3 ширины блока. Для сруба и бруса используется анкерный болт.
Следующий этап – установка балок перекрытия, а также стропил. Стропильная нога может опираться на балки перекрытия, она устанавливается на мауэрлат с помощью запила, который выполняют с точностью. При этом зазор между ногой и мауэрлатом должен быть минимальным.
Стропила делаются из сосны, берутся доски толщиной в 50 мм. Дерево необходимо обязательно обработать специальными антисептическими и огнезащитными средствами.
Балки перекрытий укладываются в гнезда, которые готовятся заранее, при этом обрабатываются гидроизоляцией. Чтобы конструкция была более устойчивой, применяются подкосы и промежуточные стойки., которые устанавливаются на балках перекрытий. Чтобы предотвратить прогиб бруса, устанавливаются подстропильные ноги. Их монтируют только в том случае, если ширина пролета равна 4, 5 м. л.
Далее делается обрешетка. Между ними делается шаг, при котором шиферный лист перекрывает две рядом находящиеся рейки. Поверх обрешетки фиксируются карнизные и ветровые планки, водостоки, после чего делают обшивку фронтонов и стен.
Шифер монтируется, начиная с нижних рядов, места стыка закрепляются шиферными гвоздями. Затем следует утеплить кровлю. Раньше в качестве теплоизоляционных материалов использовали стружечный шлак или глинобетон.
Но такие материалы не обеспечивают хорошую теплоизоляцию, поэтому они прекрасно выдерживают дождливую погоду и талого снега. Самым лучшим утепляющим материалов является УРСА. Он прост в использовании и экологичный. Главное – соблюдать правильную технологию укладки.
Рассмотрим основные этапы:
Первый слой укладывается из паро- или гидроизоляционных материалов. 2
Главная цель – обеспечивать сухость и хорошую вентиляцию утеплителя, чтобы материал не портился.
Обязательно должен быть защитный пароизоляционный слой.
Важно сделать правильную теплоизоляцию, тем более, если в ваших планах – монтаж гипсокартона или натяжных потолков.
Проводим изоляционные работы
Паро и теплоизоляция производится внутри помещения.
Материалы для теплоизоляции укладывают между стропил – для этого хорошо подходит минвата, с которой проще работать, и которая имееет длительный эксплуатационный период. Чтобы повысить энергоэффективность, для теплоизоляции можно использовать доски или плиты МДФ, которыми обшиваюся стропила.
Пенопласт или пенополистирол тоже применяют в качестве теполоизоляторов
Здесь важно плотно укладывать утеплитель на стропила, чтобы не допустить ни малейших щелей
Для пароизоляции используют плотную пленку — ее крепят к стропилам небольшими гвоздиками либо с помощью строительного степлера. Обязательно обработай все стыковочные места герметиком, чтобы изоляция была более результативной.
Утепление кровли
Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:
- плитными;
- рулонными.
Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.
Перед выполнением утепления нужно проложить гидроизоляцию
Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.
Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.
Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.
Преимущества и недостатки крыши односкатного типа
Подбирая вид крыши, необходимо учитывать все положительные и отрицательные характеристики каждого варианта. Ниже будут представлены особенности крыш односкатного типа.
Главные преимущества односкатной крыши: быстрый процесс ее сооружения, простота монтажа и низкий вес. Минимально допустимый угол наклона для такой крыши – 5 градусов.
Направив скат к южной стороне, можно снизить теплопотери. Невысокая парусность крыши с одним скатом обеспечивает надежность и долговечность конструкции, а также возможность ее установки в регионах с повышенной ветреностью.
Из-за плоской поверхности, односкатная крыша считается наиболее устойчивой к природным воздействиям. В случае скопления снега, он образует ровный слой, оказывающий равномерную нагрузку на всю конструкцию
Система вентиляции наклонной односкатной крыши гораздо проще двухскатной: для нее не требуются вентилируемые коньки и аэраторы. Но несмотря на простоту и универсальность для малоэтажных зданий, такая крыши имеет ограничения и недостатки.
К ним относятся:
- строго регламентированные противопожарные нормы затрудняют процесс создания чердака или мансарды;
- низкий уровень наклона не подходит для Северных регионов, где превалируют снежные осадки;
- необходимость механической очистки от снега в зимний период в случае его скопления из-за маленького угла наклона.
В зависимости от площади и конфигурации постройки, потребуется определенный вид кровли. Крыша с одним скатом может устанавливаться на жилых домах в несколько этажей, но не подходит для многоэтажных зданий.
Уход за односкатной крышей
Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:
Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил
В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.
Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.
Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.
От чего зависит угол наклона односкатной крыши
Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.
Снеговые и ветровые нагрузки
Эти параметры имеют большое значение при выборе угла наклона.

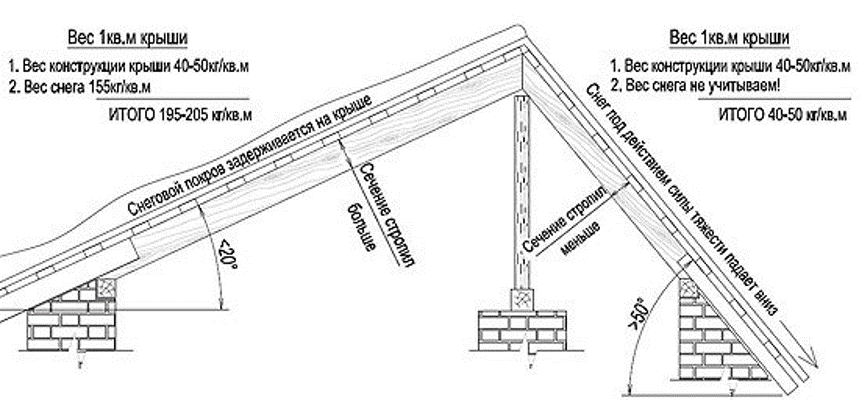

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).
Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

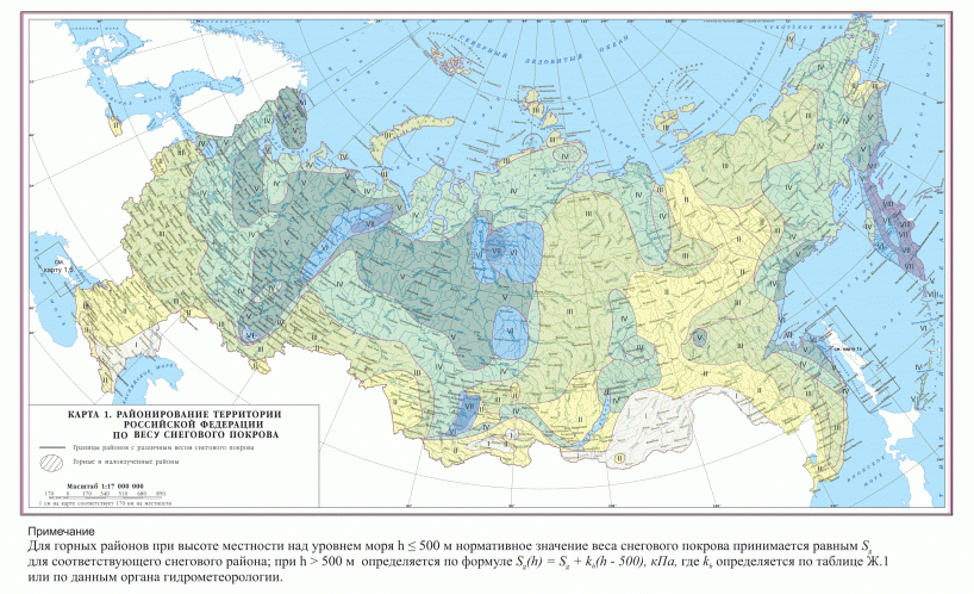

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

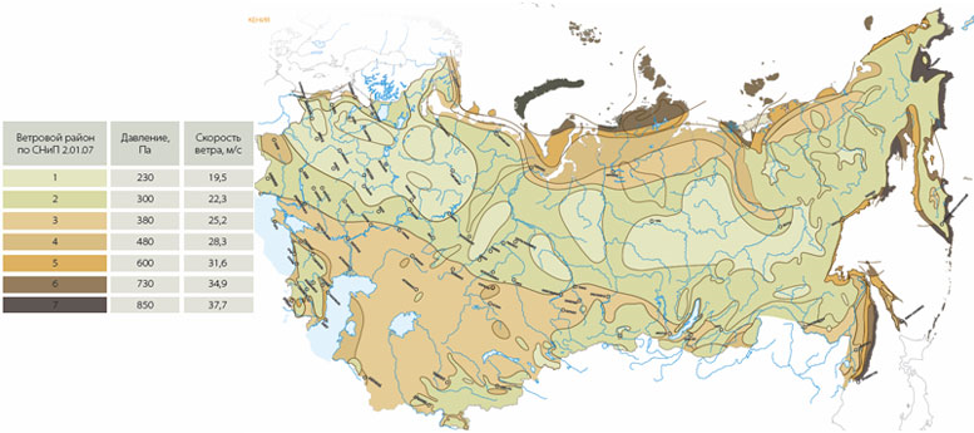

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.
При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах. При расчете оптимального угла наклона конструкции необходимо учитывать:
При расчете оптимального угла наклона конструкции необходимо учитывать:
- для снижения ветровой нагрузки необходимо уменьшать угол ската;
- для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.
Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.
Выбор типа покрытия

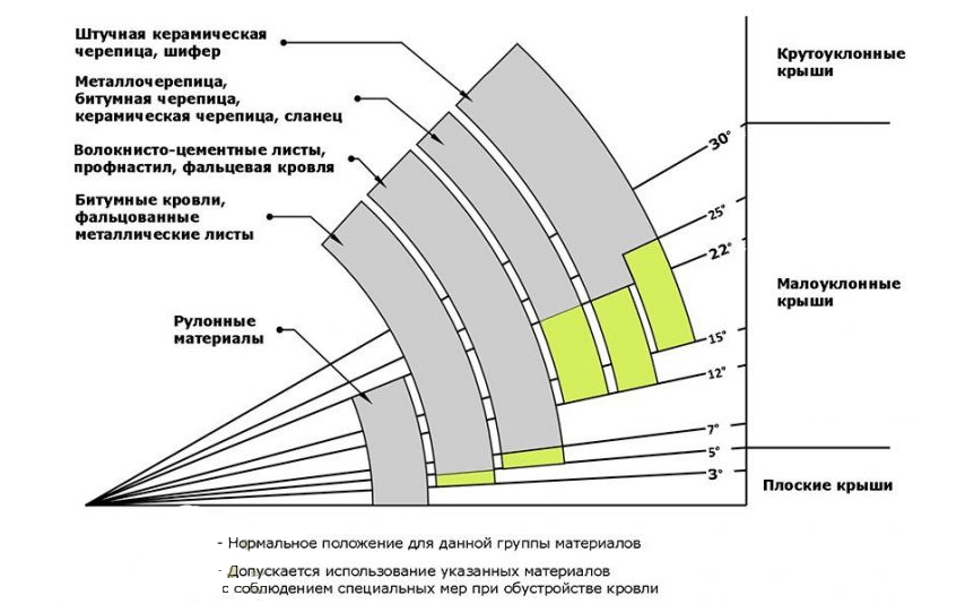

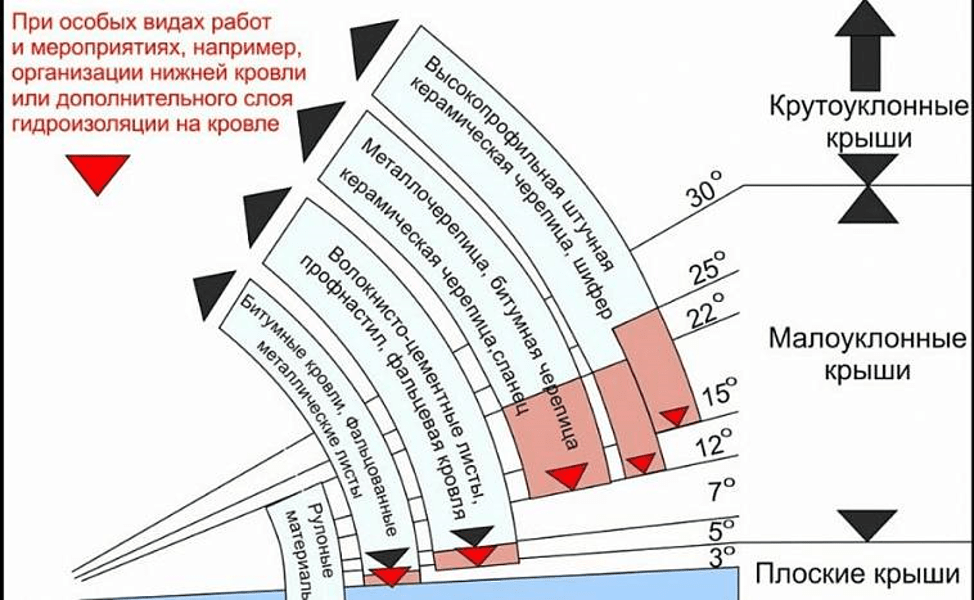

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

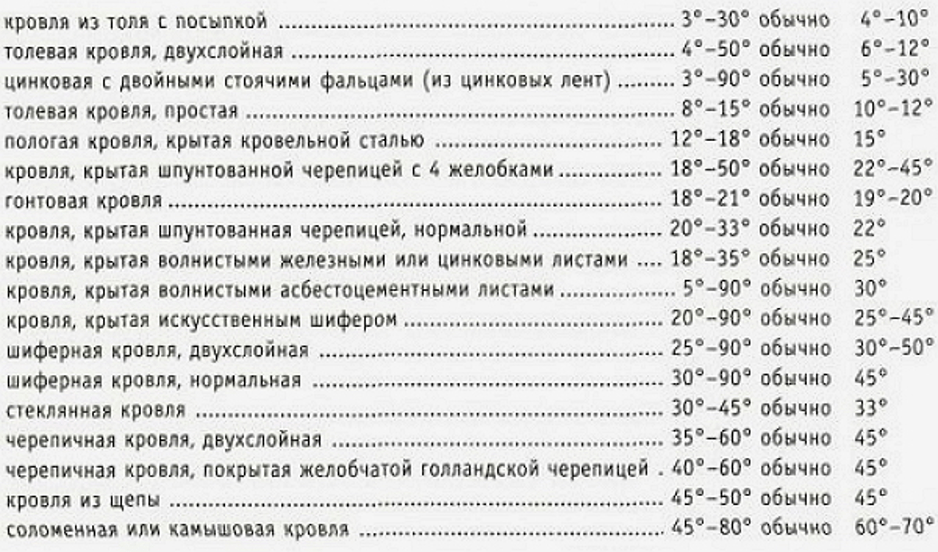

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.
Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!
Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.
Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!
Утепление и гидроизоляция
Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.
Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.
Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.
Крепление утеплителя, пароизоляции, гидроизоляции
После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:
- Гидроизоляционный слой;
- Утеплитель;
- Пароизоляция.
Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.
Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.
Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.
ВНИМАНИЕ!
Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.
Пароизоляция и гидроизоляция
Монтаж односкатной стропильной системы над пристройкой
Очень часто возникает необходимость сделать пристройку к основному зданию. Для соответствия дополнительного строения общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.
Стропильная система каркасного дома в этом случае должна иметь наклон около 20 градусов. Опорой для стропильных ног станут несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, то необходимо установить подкосы, которые обеспечат жесткость стропильной системе. Подкосы рекомендуется устанавливать под углом не более 45 градусов.
Для изготовления стропильных ног используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Подкосы можно сделать из досок размером 5*15 см, а для обрешетки лучше выбрать доски 2,5*10 см.
Сооружение стропильной системы с одним скатом выглядит следующим образом:
- На кирпичную стену пристройки укладывают гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливают брус сечением 10*15 см. Фиксацию бруса выполняют болтами, установленными с промежутком 8-10 см.
- В несущей стене дома делают пазы глубиной 12 см и шириной немного больше толщины стропилины. Расстояние между пазами должно составлять около 0,7 метра. Еще одним ответом на вопрос, как закрепить стропила на односкатной крыше, может стать использование П-образных металлических кронштейнов, зафиксированных на стене.
- Из доски размером 5*20 см делают шаблон стропилин.
- По шаблоны изготовляют все стропилины и устанавливают их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными с одной стороны к стене, а другой к стропилине. Внизу фиксацию выполняют скобами или уголками.
- Используя обрезок доски, делают шаблон подкоса. При этом следует помнить, что угол наклона не должен превышать 45 градусов, а упор внизу нужно расположить ниже высоты противоположной стены на 0,2-0,3 метра.
- Чтобы определить расположение пазов под подкосы, нужно визуально провести вертикальную линию от верхнего паза и отступить на 5 см в какую-либо сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.
- Чтобы установить подкос в паз, нужно сделать спил нижнего угла подкоса. При этом величина спила должна составлять 0,1 м.
- Для определения линии верхнего запила подкос устанавливают в паз, а верх прикладывают к стропилине. Место их пересечения определяет верхний спил.
- По этому шаблону нужно изготовить остальные подкосы и установить их, используя металлические зубчатые пластины.
- Карнизы формируются с помощью кобылок, установленных на наклонных стенках пристройки. Под кобылки обязательно нужно укладывать гидроизоляцию.
- Далее обшивают стропильную систему ветровой доской по всему периметру и наколачивают обрешетку.
По приведенной схеме можно выполнять монтаж односкатной стропильной системы над верандами и хозяйственными блоками.
Делаем крышу своими руками
Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.
Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.
Вначале устанавливаются болты
Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.
В брусе сверлятся отверстия
Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.
Установлен мауэрлат
Проделываются выемки для гаек
Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.
Закручиваются гайки
Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.
Нанесение разметки
Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.
Крепление второго бруса
Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.
Создание спилов на стропильных ногах
Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене
Доски важно зафиксировать при помощи крепежного элемента
Установка стропильных ног
Процесс установки стропил
Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.
В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.
Схема сооружения стропильной системы односкатной крыши над пристройкой
Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.
Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.
Утепление односкатной крыши
Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран
Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия
Видео – Создание односкатной кровли
Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.
Плюсы и минусы материалов
Металлочерепица
Этот кровельный материал являет собой листы, толщина которых примерно 0,6 мм. Материал достаточно надежен и долговечен, выдерживает эксплуатационный срок в 15 лет. Основные преимущества:
- выдерживает отличные нагрузки;
- привлекательный дизайн;
- простота монтажа;
- небольшой вес конструкций;
- 5)невысокая стоимость.
Данный материал имеет высокую востребованность на рынке. Особенность конструкции в том, что она может усиливать эффекты от града, дождя или ветра.
Профнастил
Профнастил – материал, который являет собой гофрированные металлические листы. Используется в строительстве довольно часто. Он стоит недорого, поэтому при ограниченных средствах это достойный вариант. Основные преимущества:
- долгий срок службы, длительная эксплуатация;
- высокие характеристики прочности;
- простота монтажа;
- несколько цветовых вариантов;
- разные размеры.
Но есть и некоторые недостатки этой конструкции. К ним относятся шумовые эффекты от дождя, града или ветра.
Ондулин
Ондулин – материал, который представлен гофрированными листами из пропитанных битумом целлюлозных волокон. Основные преимущества:
- устойчивость к плохим погодным условиям;
- гибкость, способность к прогибанию;
- весят немного;
- 4)длительный срок службы;
- 5)высокая водонепроницаемость.
Среди минусов можно назвать такие: уступают другим конструкциям по внешнему виду.
Битумная черепица
Стеклохолст или органическая целлюлоза лежит в основе данного материала. Основные преимущества:
- высокие гидроизоляционные и звуковые характеристики;
- долговечность материала – 60 лет службы;
- не боятся температурных перепадов;
- устойчивы к механическим изделия.
К основным недостаткам:
- высокая хрупкость материала;
- 2)высокая стоимость.
Шифер
При правильном монтаже данный материал может использоваться в течение 50 лет. К плюсам конструкции относятся такие:
- конструкции стоят недорого;
- высокая устойчивость к коррозии;
- выдерживают высокие температуры.
Основные минусы: большой вес листов, хрупкость материала, непривлекательный внешний вид.
Кровельная сталь и алюминий
Среди преимуществ материала такие: простота монтажа, малогабаритные конструкции, возможность использования покрытия со сложной конфигурацией. Но данный материал имеет высокий уровень шума в осадках, имеет неприхотливый внешний вид.
Плюсы и минусы односкатной крыши
Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.
К преимуществам односкатной кровли стоит отнести:
- Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
- Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
- Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
- Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
- Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.
Из недостатков стоит отметить:
- Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
- Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
- Низкий уровень термоизоляции.
Инструкция по выполнению работ
Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:
- для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
- на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
- сечение стоек, подкосов и прогонов – 10 х 5 см;
- обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.
Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.
Укладка мауэрлата
Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.
Технология укладки мауэрлата на стены из разных материалов выглядит так:
- В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
- Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
- В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.
Монтаж стропил пошагово
Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.
Дальше действуйте в таком порядке:
- Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
- Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
- Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
- Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.
Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:
Обрешетка и финишное покрытие
Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).
Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:
- под металлочерепицу – 35 см;
- для профнастила и шифера – 50—60 см;
- под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.
Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.
Расчет конструкции односкатной крыши
Для того, чтобы составить такую схему, понадобится определить следующие параметры:
- Общая ширина строения и длина пролетов между несущих стен.
- Предполагаемый угол наклона ската.
- Общая длина крыши.
- Желаемый материал для кровли.
- Высота и ширина несущих стен.
Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.
— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.
— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.
— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.
— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.
— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.
— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.
— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.
— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.
При большой длине ската стропила приходится наращивать
— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.
Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.
Усиливающие элементы конструкции односкатной крыши
— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.
— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.
— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.
— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.
Варианты усиления стропил односкатной крыши
На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.
Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ
Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.
