Конструкция и принцип работы
Очистка воды включает два-три этапа. В результате у самого контейнера есть три отсека. Он сократил количество воздушных перевозок до одного. Он имеет внутренний диаметр 28 мм. Есть компрессор и аэратор. На схеме показан детальный проект установки биологической очистки, в которой участвуют аэробные и анаэробные бактерии.
На схеме есть блок управления. Содержит электронику, в том числе сигнализатор переполнения. При подаче сигнала необходимо проверить состояние установки биологической очистки. Это часто указывает на отказ компрессора (+)
Пошаговый процесс очистки выглядит следующим образом:
- Через впускной патрубок вода поступает в приемный вертикальный канал окисления.
- Там твердые частицы измельчаются с помощью крупнопузырькового аэратора.
- Суспензия, полученная после разложения кислорода, оседает на ложном дне, имеющем уклон и отверстие для перелива.
- Через отверстие мелкая суспензия оседает на дно резервуара активации.
- В нижней части образуется активный ил.
- Вода, не содержащая взвешенных веществ, перемещается по эрлифту во вторичный отстойник.
Затем вода циркулирует по системе до тех пор, пока ее уровень не поднимется для транспортировки из системы. По мере увеличения массы активного ила качество очищенной воды также повышается.
На фото показан газированный активный ил. При обработке исходит землистый запах. Снимается через нижний стояк. Агрегат не выделяет неприятных запахов и может быть установлен рядом с домом
Аэрация осадка происходит непрерывно, что в конечном итоге требует очистки устройства. Станция оборудована элементами вентиляции российского производства. Стоимость их ниже зарубежных аналогов.
Преимущества принципа работы септика Евробион ЮБАС
Любая из модификаций септика Евробион, согласно исследованиям, способна очистить загрязненную воду на 98% (относительно биологически очищаемых веществ). К прочим техническим преимуществам септиков относят инновационную систему аэрации – “ПОЛИАТР”. Это мембранная система, позволяющая насытить жидкость требуемым количеством кислорода – естественный воздухообмен.
Возможность осуществлять перерывы в работе (до трех месяцев) станции. Локальная канализация использует систему самоокисления активного ила, который после возобновления подачи стоковых вод проходит процедуру восстановления активной биомассы (внутрисистемная циркуляция).
Помимо нового принципа работы, применение инновационных технологий, благодаря которым активный ил (излишки, удаляемые из емкости) можно использовать в качестве минерализованного удобрения. При разработке очистного сооружения была применена особая технология, позволяющая очищать осадок от нитратных токсичных компонентов. В результате применения технологии ил становится безвредным для окружающей среды.
Использование безопасных полимерных материалов (полипропилена). Полимеры позволяют продлить эксплуатационный период септика Евробион до нескольких десятков лет, а также обеспечить высокую теплоизоляцию корпуса.
Возможность использования локального очистного сооружения Евробион ЮБАС в условиях суровой зимы. Температура внутри корпуса, благодаря полипропилену, не опускается ниже 12 градусов, а значит, биологические процессы могут осуществляться.
Проведение полной и глубокой биологической очистки. Процессы очистки проходят при помощи полного спектра аэробно-аноксидных реакций. Реализацию малоотходной биотехнологии. Септик Евробион бесшумен и не выделяет в окружающую среду неприятных запахов, веществ (корпус герметичен и безопасен).
Область применения и эксплуатация
Септики Евробион изготавливаются в различных модификациях отличающихся производительностью (потребление жидкости – от 400 литров до 25000 литров воды в сутки), залповым сбросом (от 130 литров до 7100 литров) и габаритами. Такой разброс технических параметров позволяет подобрать эффективную локальную канализацию как для частного использования (загородные дома, большие коттеджи для сезонного проживания), так и общественного, производственного.
Септик Евробион от производителя ЮБАС может обслуживать поселки, фабрики, магазины, кафе, большие загородные дома. Устанавливается в любой грунт, не требует дополнительного обслуживания. Станции легко транспортировать, устанавливать. Каждый вид септика может использовать как принудительную, так и самотечную систему отведения очищенных вод. А при работе на малых уровнях откачка излишков активного ила может проводиться не чаще двух-трех раз в год.
Модельный ряд септиков Евробион от ЮБАС:Септик Евробион 5RСептик Евробион-411RСептик Евробион-511RСептик Евробион-811RСептик Евробион-БиоматриксСептик Евробион 2Септик Евробион 4RСептик Евробион 8RЕще производители:Септик ДКССептик Кедр от ЮНИЛОССептик Эко-МСептик АнионСептик Геркулес от Graf
Ожидаемое качество очистки
Качество очистки сточных вод напрямую зависит от состояния микрофлоры. Сразу после подключения септической системы воды на выходе имеют мутный вид. Установка нуждается в эксплуатации в течение нескольких недель для выхода на полную мощность. В этот период процент очищения не превышает 70%.
Для предотвращения загрязнения окружающей среды активную микробиологическую массу можно заселить сразу после установки. В системе не предусмотрено использование аэрационных полей, поэтому конечное качество стоков можно проверить, взяв пробу из третичного отстойника.
Если количество проживающих людей меньше того, насколько рассчитана септическая система, выход на полную мощность работы будет значительно дольше. Процесс может длиться от 6 до 12 месяцев.
Мутный остаток в пробах, взятых из третичного отстойника, свидетельствует о проблемах работы системы. Как правило, это может быть вызвано вымыванием активного ила или его низкой концентрации. Чаще всего такие последствия возникают при залповых сбросах
Иногда это последствие засорения одного из патрубков системы. После выхода установки на полную мощность вода не должна содержать мелкой взвеси.
Но даже прозрачные стоки содержат большое количество фосфатов и прочих ПАВ, содержащихся в моющих средствах. В конструкции стандартной септической системы не предусмотрен механизм нейтрализации химических примесей.
Так должны выглядеть пробы воды из септика. Первая проба с незначительным количеством мелко дисперсионного ила взята из первичного отстойника. Вторая проба взята из третичного отстойника. Качество воды периодически необходимо проверять
Очищенные бытовые стоки не имеют неприятного запаха и могут сливаться в сточную канаву или болото. Осуществлять сброс в реки или иные водоемы нельзя, так как это приводит к отравлению фосфатами местной биологической флоры и фауны.
Компания позволяет отдельно приобрести дозатор для обеззараживания сточных вод, но устанавливать его в самой емкости устройства нельзя. Так как вода в станции постоянно циркулирует между отсеками. Для этого необходим дренажный колодец.

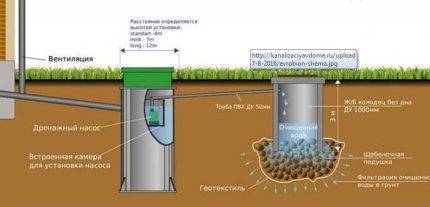

На схеме представлен вариант с установкой фильтрующего колодца для доочистки переработанных станцией стоков. Осветленная и обеззараженная жидкость дренирует через грунтовый фильтр и утилизируется в нижележащие слои (+)
Альтернативным способом очищения служит установка УФО. Пластик, из которого выполнен корпус, устойчив к воздействию УФ лучей. Если станция устанавливается в природоохранной зоне, то она нуждается в дополнительной модернизации. Оборудование можно заказать на сайте производителя.
Конструкция и принцип работы
Очистка вод включает два три этапа. Соответственно сама емкость имеет три отсека. В ней уменьшено количество аэролифтов до одного. Он имеет внутренний диаметр 28 мм. Есть один компрессор и один аэратор. На схеме представлено подробное устройство станции биологической очистки, в которой участвуют аэробные и анаэробные бактерии.
На схеме есть блок управления. В нем содержится электроника, в том числе сигнализация о переполнении емкости. Подача сигнала означает необходимость проверки состояния станции биологической очистки. Часто это говорит о поломке компрессора (+)
Поэтапный процесс очистки выглядит следующим образом:
- Через входной патрубок вода попадает в приемный вертикальный окислительный канал.
- Там твердые фракции разбиваются крупнопузырчатым аэратором.
- Полученная после кислородной разбивки взвесь оседает на фальшь-дне, которое имеет уклон и переливное отверстие.
- Через отверстие мелкая взвесь оседает на дне активационного резервуара.
- На дне образуется активный ил.
- Вода, не содержащая взвеси, перемещается по аэролифту во вторичный отстойник.
Далее вода циркулирует по системе до тех пор, пока ее уровень не поднимется для транспортировки из системы. По мере увеличения массы активного ила возрастает и качество очищенной воды.
На фото изображен активный ил, который подвергается аэрации. В процессе переработки исходит землистый запах. Он удаляется через фоновый стояк. Установка не распространяет неприятные запахи и может быть установлена вблизи домовладения
Аэрация ила происходит в непрерывном режиме, что со временем вызывает необходимость очистки прибора. В станции устанавливаются аэрационные элементы Российского производства. Их стоимость ниже зарубежных аналогов.
Ожидаемое качество очистки
Качество очистки сточных вод напрямую зависит от состояния микрофлоры. Сразу после подключения септической системы воды на выходе имеют мутный вид. Установка нуждается в эксплуатации в течение нескольких недель для выхода на полную мощность. В этот период процент очищения не превышает 70%.
Для предотвращения загрязнения окружающей среды активную микробиологическую массу можно заселить сразу после установки. В системе не предусмотрено использование аэрационных полей, поэтому конечное качество стоков можно проверить, взяв пробу из третичного отстойника.
Если количество проживающих людей меньше того, насколько рассчитана септическая система, выход на полную мощность работы будет значительно дольше. Процесс может длиться от 6 до 12 месяцев.
Мутный остаток в пробах, взятых из третичного отстойника, свидетельствует о проблемах работы системы. Как правило, это может быть вызвано вымыванием активного ила или его низкой концентрации. Чаще всего такие последствия возникают при залповых сбросах
Иногда это последствие засорения одного из патрубков системы. После выхода установки на полную мощность вода не должна содержать мелкой взвеси.
Но даже прозрачные стоки содержат большое количество фосфатов и прочих ПАВ, содержащихся в моющих средствах. В конструкции стандартной септической системы не предусмотрен механизм нейтрализации химических примесей.
Так должны выглядеть пробы воды из септика. Первая проба с незначительным количеством мелко дисперсионного ила взята из первичного отстойника. Вторая проба взята из третичного отстойника. Качество воды периодически необходимо проверять
Очищенные бытовые стоки не имеют неприятного запаха и могут сливаться в сточную канаву или болото. Осуществлять сброс в реки или иные водоемы нельзя, так как это приводит к отравлению фосфатами местной биологической флоры и фауны.
Компания позволяет отдельно приобрести дозатор для обеззараживания сточных вод, но устанавливать его в самой емкости устройства нельзя. Так как вода в станции постоянно циркулирует между отсеками. Для этого необходим дренажный колодец.
На схеме представлен вариант с установкой фильтрующего колодца для доочистки переработанных станцией стоков. Осветленная и обеззараженная жидкость дренирует через грунтовый фильтр и утилизируется в нижележащие слои (+)
Альтернативным способом очищения служит установка УФО. Пластик, из которого выполнен корпус, устойчив к воздействию УФ лучей. Если станция устанавливается в природоохранной зоне, то она нуждается в дополнительной модернизации. Оборудование можно заказать на сайте производителя.
Ожидаемое качество очистки
Качество очистки сточных вод напрямую зависит от состояния микрофлоры. Сразу после подключения септической системы воды на выходе имеют мутный вид. Установка нуждается в эксплуатации в течение нескольких недель для выхода на полную мощность. В этот период процент очищения не превышает 70%.
Для предотвращения загрязнения окружающей среды активную микробиологическую массу можно заселить сразу после установки. В системе не предусмотрено использование аэрационных полей, поэтому конечное качество стоков можно проверить, взяв пробу из третичного отстойника.
Если количество проживающих людей меньше того, насколько рассчитана септическая система, выход на полную мощность работы будет значительно дольше. Процесс может длиться от 6 до 12 месяцев.
Мутный остаток в пробах, взятых из третичного отстойника, свидетельствует о проблемах работы системы. Как правило, это может быть вызвано вымыванием активного ила или его низкой концентрации. Чаще всего такие последствия возникают при залповых сбросах
Иногда это последствие засорения одного из патрубков системы. После выхода установки на полную мощность вода не должна содержать мелкой взвеси.
Но даже прозрачные стоки содержат большое количество фосфатов и прочих ПАВ, содержащихся в моющих средствах. В конструкции стандартной септической системы не предусмотрен механизм нейтрализации химических примесей.
Так должны выглядеть пробы воды из септика. Первая проба с незначительным количеством мелко дисперсионного ила взята из первичного отстойника. Вторая проба взята из третичного отстойника. Качество воды периодически необходимо проверять
Очищенные бытовые стоки не имеют неприятного запаха и могут сливаться в сточную канаву или болото. Осуществлять сброс в реки или иные водоемы нельзя, так как это приводит к отравлению фосфатами местной биологической флоры и фауны.
Компания позволяет отдельно приобрести дозатор для обеззараживания сточных вод, но устанавливать его в самой емкости устройства нельзя. Так как вода в станции постоянно циркулирует между отсеками. Для этого необходим дренажный колодец.
На схеме представлен вариант с установкой фильтрующего колодца для доочистки переработанных станцией стоков. Осветленная и обеззараженная жидкость дренирует через грунтовый фильтр и утилизируется в нижележащие слои (+)
Альтернативным способом очищения служит установка УФО. Пластик, из которого выполнен корпус, устойчив к воздействию УФ лучей. Если станция устанавливается в природоохранной зоне, то она нуждается в дополнительной модернизации. Оборудование можно заказать на сайте производителя.
Устройство и конструкция септиков
По принципу действия, станции биологической очистки Евробион относятся к аэрационным установкам. Стоки не накапливаются в отстойниках, а перерабатываются естественным путем, без использования химических препаратов, способных нанести урон окружающей среде.
Сердце станции – компрессор, который нагнетает в камеры воздух, что способствует активному размножению аэробных бактерий, перерабатывающих отходы.
Использование аэрационных установок позволяет добиться высокой степени очистки – до 98%. Такой показатель недостижим для септиков, построенных своими руками.
Конструкция Евробион представляет емкость цилиндрической формы, изготовленную из полипропилена, и разделенную на три камеры. Ребра жесткости усиливают корпус, повышая сопротивляемость внешнему давлению.
В модельный ряд входят также крупные станции прямоугольной формы, которые рассчитаны на производительность от 6000 л/сут.
Варианты отведения очищенных стоков
Отведение прошедшей очистку воды зависит от типа грунта в месте установки септика. Чаще других встречаются два почвенных типа:
- с высокой степенью фильтрации – супесь, песок;
- с низкой степенью фильтрации – глина, суглинок.
Установка септика в грунте, отличающемся хорошей проницаемостью, подразумевает слив в траншею (овраг) или в рассасывающий колодец.
Если вблизи загородного участка находится овраг, проблем с установкой слива не будет: достаточно проложить отводящую трубу выходом прямо на склон оврага
Производитель септиков Евробион считает устройство рассасывающего колодца не самым надежным вариантом и снимает гарантию на работу данного оборудования
Глинистые почвы не обладают необходимым коэффициентом фильтрации, поэтому необходим слив ручей, дренажную канаву или накопительный колодец.
При отводе очищенных вод в дренажную канаву, рыбохозяйственный водоем или сооружение ливневой канализации контруклон трубы должен составлять 4-6 см/м
Один из лучших вариантов — слив в ручей. Он подразумевает прокладку отводящих труб с контруклоном не менее 2-4 см/м
Чтобы использовать очищенные стоки на 100%, необходимо установить накопительную емкость для сбора воды с целью полива грядок, газона или деревьев
Как работают септики
Септик Тритон производит только частичную очистку сточных вод. Выходящую воду можно определить только как чистую. Средняя степень чистоты 50-60%. При нормальной эксплуатации септика он должен быть прозрачным и без запаха, но его нельзя использовать без дополнительной очистки. Он даже не подходит для технических нужд. Для того, чтобы можно было использовать его каким-либо образом, требуется дополнительная обработка. Чаще всего очищают сточные воды после отвода септика на фильтрующие устройства: колодец, площадку, канаву и сброса в землю через инфильтраты, дренажные ходы.
В модельном ряду производителя есть накопительные резервуары, предназначенные для сбора сточных вод с последующей откачкой
Как очищаются стоки в септике
Септик Тритон делится на два или три отсека, в зависимости от модели. Первое – самое большое – это единство. Хозяйственные отходы попадают в него через приточный патрубок. В нем органическое вещество ферментируется, постепенно разлагается бактериями, живущими в отходах. В этом случае твердые компоненты начинают разлагаться / распадаться, оседать на дно. Также выделяются жиросодержащие частицы. Поскольку они легче воды, они поднимаются на поверхность, образуя там пленку / корку, что создает идеальные условия для жизни бактерий.
Как устроен септик
Таким образом, получается, что посередине более-менее чистая вода. Таким образом, именно в центральной части перегородки (чуть ближе к верху) делается перелив, через который в следующий отсек поступает относительно чистая вода. В нем процесс продолжается: твердые частицы выпадают в осадок, жиросодержащие поднимаются. Еще более легкая вода заливается в третий отсек, где происходит окончательное осветление стоков. Кроме того, сточные воды отправляются на дополнительную очистку, так как степень очистки не позволяет использовать их каким-либо другим способом.
Как и в случае накопительного бака, классический септик требует периодической откачки накопившегося ила с помощью канализационной машины. Это примерно время, которое проходит между процедурами. Для накопительного бака вам может понадобиться машина каждый месяц, а для септика – раз в год, возможно, чуть чаще – в зависимости от интенсивности использования.
Куда отводить воду
От выхода септика Тритон воду можно отвести:
В фильтре хорошо. Это возможно, если почвы участка хорошо дренируют воду (песок, супеси) и водоносные горизонты глубокие. Расстояние от дна колодца до воды в самой высокой точке должно быть не менее одного метра. Под фильтрующий колодец выкапывается яма примерно на 50-60 см глубже, чем нужно, на дно насыпается щебень, на него ставятся кольца (бездонные). Нижнее кольцо можно перфорировать. В этом случае расстояние между стенкой котлована и котлованом также необходимо засыпать щебнем на высоту этого кольца. Это предотвращает заиливание отверстий и более эффективный слив воды.
возможна установка фильтровальной ямы с хорошей пропускной способностью почвы для отвода воды (пески, супеси) и низкий УГВ (менее 3 м)
- В области фильтрации. Этот вариант подходит для плохой впитывающей способности почвы и / или высокого уровня грунтовых вод. Почву убирают на определенную глубину, насыпают песок и щебень. Сверху укладываются перфорированные пластиковые трубы. Количество «нитей» зависит от того, какие тома нужно забрать. Один длинный: не более 12 м в конце поля ставится вентиляционная труба высотой не менее 70 см.
- Инфильтраторы или дренажные туннели. Подходит для установки на любой местности. Это перфорированные пластиковые емкости, через которые вода попадает в почву. Они также располагаются на подушке из щебня (минимальная толщина 40 см), обладают высокими эксплуатационными характеристиками благодаря наличию большого количества отверстий в днище и в боковых стенках.
- Фильтр-кювет. Из него можно набрать очищенную воду в колодец и потом использовать как технику (для полива газона, мытья машины и т.д.). Вырыт ров, засыпанный щебнем. Перфорированные подводящие трубы укладываются с одной стороны, а сливные – с противоположной. Дренажная труба уходит в яму для хранения. Это также вариант для плохо проводящих почв и высокого уровня грунтовых вод.
Для доочистки стоков подойдет любой метод, но следует помнить, что установка таких конструкций требует больших денег. Также через несколько лет щебень засоряется, его придется заменить на новый. Если есть еще одна неприятная особенность: через несколько лет на фильтрующих полях накапливается столько отложений, что они начинают очень сильно «вонять» Поэтому замену щебня, возможно, придется производить не через 3-5 лет, а быстрее.
Эволюция септиков «Евробион»
Часть разработок была усовершенствована опытным путем, в период выпуска первых моделей. Доработка производилась на основе тех проблем, которые возникали при эксплуатации конечными потребителями. Первые модели обладали рядом конструктивных недоработок.
В них отсутствовала система якорения, и при повышении уровня грунтовых вод происходило всплытие емкости. Это приводило к деформации труб, а в некоторых случаях к выходу из строя канализации.
Покупатели массово обращались в компанию, которая выезжала и на месте производила модернизацию корпуса септика «Евробион». Затраты на извлечение емкости оплачивались в размере 50% от их стоимости.
Галерея изображений Фото из Станция Евробион Юбас предназначена для глубокой очистки сточных масс хозяйственно-бытовой категории без применения расходных химических и биологических средств
Производящая очистку стоков станция включается в схему автономной канализации для переработки стоков прямо на месте их образования
Вертикально ориентированный корпус, выполненный из армированного полимера, внутри разделен на камеры. Перетекая по ним стоки подвергаются механической, химической и биологической обработке
Для круглогодичной эксплуатации канализационную установку следует утеплять до глубины сезонного промерзания грунтов. Станция оборудована утепленной крышкой, оберегающей техническое оснащение и бионаполнение системы
В процессе работы станция не распространяет неприятных запахов, потому может располагаться рядом с соседним участком
Прошедшие обработку в септике Евробион Юбас стоки утилизируются в грунт после проведения грунтовой доочистки в поглощающем колодце или в фильтрующей траншее
В ассортименте компании имеются станции, способные полноценно перерабатывать стоки, поступающие из кухонь и санузлов загородных домов постоянного проживания
Производителем предложены модели для небольших дачных участков, посещаемых периодически
Канализационная станция от Евробион
Сфера использования станций
Устройство станции глубокой очистки
Утепленная крышка септической системы
Отсутсвие неприятных запахов
Система грунтовой доочистки стоков
Обустройство загородной усадьбы
Модель для дачного участка
После выявления этого недостатка во все модели были добавлены грунтовые зацепы. Это позволило решить проблему со всплытием. Специальные зацепы монтировались по углам установки, которая имела на тот момент прямоугольную форму. Она тоже не была удачным решением.
Так как емкость имела вытянутый прямоугольный корпус, случались случаи разгерметизации при избыточном давлении на стенки резервуара.
Это происходило из-за наличия большого количества сварочных швов. Количество мест соединений удалось уменьшить, сделав корпус цилиндрической формы. Дополнительно его усилили ребрами жесткости с четырех сторон.
Проблему решали путем приваривания к днищу емкости пластикового основания большей площади. Это позволяло в дальнейшем прикрепить емкость к устроенной на дне котлована бетонной плите. В некоторых случаях бетонное основание не заливалось. Все работы по модернизации установки оплачивались компанией
В последствие эту проблему удалось решить частично. В районах, где в зимние периоды температура опускается ниже 25 градусов, верхняя часть емкости нуждается в теплоизоляции. Это необходимо для поддержания оптимальной температуры для размножения в ней активно ила, который очищает сточные воды.
Производитель активно совершенствовал систему очистки и к старым моделям есть возможность приобрести набор для модернизации, который решает проблему с чрезмерным выносом активной биологической массы при залповом сбросе воды.
Это позволило улучшить качество очистки бытовых стоков. Последняя модернизация произошла в 2015 году. Она затронула те модели станций, которые рассчитаны на прием бытовых стоков в домовладениях, где проживает 12-15 человек.
Изменение формы позволило улучшить циркуляцию жидкости между отсеками емкости. Активный ил стал распределяться равномернее. Но первые модели цилиндрической формы имели недостаточную толщину. Это приводило к промерзанию емкости и их рекомендовалось дополнительно утеплять
