Советы и рекомендации
В процессе самостоятельного выполнения обвязки отопительного котла, категорически, не рекомендуется экономить на установке основных составляющих или пренебрегать монтажом стандартных систем защиты.
Классическая обвязка двухконтурного котла предполагает подъём горячей воды в подающий трубопровод, после чего теплоноситель через стояки попадает в приборы обогрева.
Радиаторы оснащаются перемычками и дросселем, регулирующими тепло.
На вторую линию подводки осуществляется установка отсекающего вентиля.
Воздушный отводчик закрепляется на верхнюю часть контура расширительного бачка.
Возврат теплоносителя происходит по нижнему подключению.
Такая схема очень широко используется при естественной циркуляции.
Обвязка газового котла полипропиленом должна осуществляться методом специальной пайки, что позволит полностью исключить протечки.
Достоинством полипропиленового трубопровода является удобство монтажа любого типа контура.
Обязательно, нужно выполнять жесткое соединение, а обустройство паклей, фум-лентой или резиновыми элементами запрещается.
Как правильно сделать обвязку твердотопливного котла отопления в частном доме своими руками, посмотрите в видеоролике.
https://youtube.com/watch?v=owCRvUbz1CI
Этапы подключения радиаторов отопления
Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.
Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.
Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.
Обвязка выполняется следующим образом.
Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.
Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.
Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.
Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.
Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.
Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.
Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.
Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.
Особенности монтажа PPR трубопроводов
При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.
Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.
Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов
“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.
Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)
Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.
В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.
Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
Как добиться естественной циркуляции?
Если схема обвязки твердотопливного котла с циркуляционным насосом может быть практически любой (с нижним, верхним, диагональным подключением радиаторов, однотрубной или двухтрубной), то для обеспечения естественной циркуляции необходимо соблюсти некоторые правила:
- Пропускной диаметр трубы должен быть в идеале не менее 38 мм или полтора дюйма. Для сравнения – в системах центрального отопления используется стальная труба с внутренним диаметров 16-20 мм
- Котел должен находиться в самой нижней точке, расширительный бак – в самой высокой
- Весь трубопровод должен быть смонтирован под уклоном 5 мм на 1 погонный метр трубы. То есть, перепад уровня между началом и концом десятиметрового отрезка трубы должен составить не менее 5 см
- Радиаторы отопления нельзя монтировать на переходные сгоны с понижением пропускного диаметра
Множество фото и видеоматериала по обвязке твердотопливных котлов с естественной циркуляцией можно найти в сети Интернет, но мы спешим предостеречь вас от попыток выполнить эту работу самостоятельно. В случае отсутствия или затрудненной циркуляции в системе отопительный агрегат будет перегреваться, КПД его будет низким, а расходы на топливо – высокими. Еще опаснее отсутствие нормальной тяги в дымоходе. Наши специалисты осуществят монтаж котла и его обвязку для обеспечения высоких эксплуатационных свойств системы.
Что вы получаете, обращаясь к нам за услугами по обвязке твердотопливного котла?
Обращаясь в , вы получаете:
- Комплексный подход – мы выберем твердотопливный котел подходящей мощности, произведем расчеты, спроектируем систему, поставим все необходимые материалы и оборудование по дилерским ценам, осуществим обвязку, проведем пусконаладочные работы
- Гарантии качества – мы принимаем на сервисное обслуживание каждую введенную в эксплуатацию систему
- Услуги послегарантийного срочного сервиса
- Объективные расценки на все виды работ
- Экономию времени
- Удобные формы наличного/безналичного расчета
Мы не предлагаем вам стандартные схемы обвязки твердотопливных котлов, а в индивидуальном порядке проектируем их с нуля не только с учетом архитектурных особенностей объекта, но и с пожеланиями клиента.
За дополнительной информацией и для заказа услуг обращайтесь к нам одним из предложенных в разделе «контакты» способов.
Особенности монтажа PPR трубопроводов
При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.
Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.
Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов
“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.
Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)
Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.
В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.
Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
Как выполнить обвязку теплогенератора
По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:
- подключение к системе водяного отопления;
- организация отвода продуктов сжигания;
- присоединение к сети ГВС, если агрегат – двухконтурный.
Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).
Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.
Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:
При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:
Что еще необходимо в системе
Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:
Кран для слива делают в самой нижней точке
Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода
В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.
Один из вариантов установки крана для заполнения системы отопления
В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.
Варианты обвязки котельного оборудования
Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой
Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата
Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.
С принудительной циркуляцией
Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.
Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.
Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.
С естественной циркуляцией
Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.
Для этого потребуется:
- Котел;
- радиаторы чугунные, стальные, биметаллические или алюминиевые;
- гидравлический расширительный бак с мембраной;
- полипропиленовые трубы PPR;
- байпасная линия из PPR, для отключения приборов отопления.
Преимущества обвязки гравитационных котлов:
- Быстрая, простая сборка схемы теплоснабжения;
- малое количество вспомогательных устройств и арматуры;
- энергонезависимая работа схемы;
- бюджетная цена комплектации оборудования и его монтажа;
- возможность самостоятельного выполнения ремонта.
К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.
Радиаторное подключение последовательного типа
Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

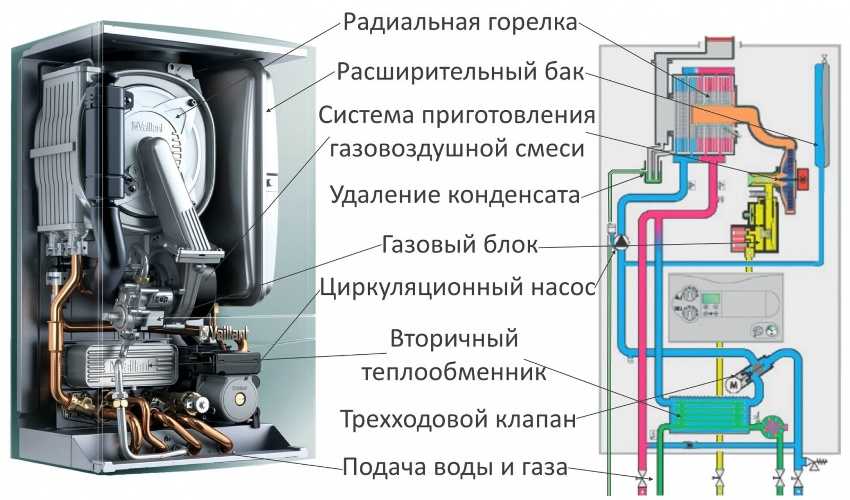

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.
Типовая схема
Схема обвязки двухконтурного газового котла в обязательном порядке включает несколько грязевиков для фильтрации воды. Расширительный бак желательно укомплектовать защитным клапаном, стравливающим излишки теплоносителя в дренаж. Дополнительный электробойлер позволит более экономно расходовать тепловую энергию, подогревая воду для ГВС.
Несмотря на сложность и более высокую стоимость такой тип более экономичен и удобен в эксплуатации. Он позволяет регулировать температуру в каждом помещении. Одним из основных недостатков является энергозависимость. В случае отключения электрического снабжения, КПД системы значительно снижается.
Соединение полипропилена на сварке
Лучшим и надежным соединением полипропиленовых труб является сварка. Сварка название условное и не имеет никого отношения к электродуговой или газовой сварки. Однако по качеству соединения, такое соединение полипропилена это действительно сварка.
Осуществляется сварка полипропиленовых труб специальной установкой, под названием паяльник или утюг. У каждого паяльника для труб есть набор муфт и дорнов, различного диаметра. Муфта греет трубу снаружи, дорн греет фитинг изнутри. Устройство паяльника таково, что можно греть одновременно и трубу и фитинг.
Фитинги это элементы водопровода, для поворотов, удлинений, соединений труб в виде уголков, тройников, отводов, муфт.
Принцип сварки полипропиленовых труб в раструб прост. На паяльнике, одновременно греется наружная сторона трубы (на муфте) и внутренняя сторона фитинга (на дорне).
При нагреве происходит разогрев трубы и фитинга. После нагрева труба вставляется в фитинг. В результате диффузии оплавленных поверхностей труб происходит их плотное соединение (сварка).
Замечу, что полипропиленовые трубы и фитинги к ним, невозможно соединить без нагрева. Их заводские диаметры специально имеют различные внешние диаметры труб и внутренние диаметры фитингов.
Например, труба Ø20 мм имеет фактический внешний диаметр 20,4-20,5 мм, а вот фитинг для этой трубы, который маркируется, как фитинг Ø20 мм, внутренний диаметр 19,4-19,6 мм. Если учесть, что муфты и дроны паяльника имеют конусность, то становится очевидной возможность вставить трубу в фитинг после нагрева без проблем.
Обвязка газовых котлов
Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:
ЧИТАТЬ ТАКЖЕ: Как Подключить К Твердотопливному Котлу Полипропиленовые Трубы
- группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
- расширительный бачок;
- циркуляционный насос.
В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены
Параметры всех этих устройств указаны в технических данных газовых котов
При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя
Схема обвязки настенного газового котла
В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.
Пример обвязки настенного газового котла (двухконтурного)
На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков
Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы
В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.
Схемы обвязки напольных газовых котлов
Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.
Схемы обвязки напольного газового котла
На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:
- с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
- с использованием трехходового клапана (на фото внизу слева).
В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.
Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.
Последовательность монтажных работ
Монтаж котла отопления
- Монтаж. Если используется твердотопливный вариант котла, необходимо позаботиться о том, чтобы под ним была прочная основа, которая будет устойчива к воздействию высоких температур. Для газового напольного и настенного турбированного варианта в стене делается отверстие, через которое выводится патрубок для сброса отработанных газов и поступления свежего воздуха. Для дымоходного варианта и оборудовании на твердом топливе потребуется вывод дополнительной трубы на требуемую высоту для создания тяги.
- Соединение с дымоходом. Для современных образцов предусмотрена специальная труба с двумя гильзами, одна идет внутри другой. По одной осуществляется вывод, по другой — подача. В других вариантах для герметизации шва применяется раствор глины. Использовать цемент нежелательно, т. к. он быстро растрескается.
- Обеспечение хорошей подачи воздуха. Для твердотопливных можно дополнительно поставить приточный клапан, при помощи которого можно будет регулировать поступающий воздух и силу горения.
- Монтаж разводки труб. Когда прибор установлен, легче ориентироваться с тем, как лучше проложить магистраль.
- Параллельно осуществляется подключение систем, которые будут обеспечивать безопасность, а также расширительных бачков.
- Монтаж насоса циркуляции, если это необходимо.
- Установка дополнительных температурных датчиков.
- Подключение к газовому трубопроводу. Нужно помнить, что такое подключение должно быть жестким без использования гибких шлангов.
Ни в коем случае нельзя экономить на составляющих и пренебрегать системами защиты. Какой конкретно способ разводки труб будет актуален в вашем случае, будет зависеть от многих факторов, главным из которых будет сам прибор.
Какой котел использовать: навесной или напольный
Рассматривая вопрос, какой котел лучше для применения PPR-труб надо исходить из двух параметров – это рабочая температура теплоносителя и наличие автоматики безопасности.
Для котлоагрегатов с температурой теплоносителя свыше 80С, не имеющих систем автоматического поддержания температурного режима в контуре отопления – трубопроводы из полипропилена применять не рекомендуются.
Для упрощения монтажа специалист предварительно выполняет чертеж установки приборов отопления, с учетом всех особенностей расположения помещений и расположенной мебели.
Если система теплоснабжения сложная, имеет поэтажную разбивку и разные виды отопления – радиаторное и «теплый пол», потребуется создать отдельные температурные контуры и завязать их через гидравлические коллекторы на подаче и обратке. Профессионалы рекомендуют для установки в такой системе применять усредненные значения диаметров труб — 20х3,4.
В отношении напольных твердотопливных котлов, тут все намного сложнее, при выборе такого котлового оборудования потребуется обратить внимание на рекомендации, которые дает завод-изготовитель на применение допустимого материала труб для обвязки котла. Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики
Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики.
Полипропиленовые трубы в системах отопления
Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.
Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением.
В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:
- Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
- Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
- Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.
Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.
Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше
Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.
Галерея изображений
Фото из
Аппарат для сварки труб ПП большого диаметра
Особенности сварки широких пластиковых труб
Соединение узких полипропиленовых труб
Аппарат для соединения труб ПП малого диаметра
Рециркуляция
В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.
Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.
Разновидности схем отопления частного дома
В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.
В качестве дополнительных элементов систему можно оснастить:
- Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
- Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.
Применяемые устройства
Если циркуляция теплоносителя будет принудительной, то необходимо подобрать такие дополнительные элементы, как расширительный бак, циркуляционный насос, датчики безопасности и т.д. Типовая схема монтажа этих устройств не зависит от способа установки котла – напольного или настенного.
Расширительный бак
Правильно сделанное своими руками подключение, обеспечивает компенсацию теплового расширения теплоносителя, для этого используется расширительный бачок открытого или мембранного (закрытого) типа.
Система безопасности
В случае значительного повышения расчетного давления, срабатывает группа безопасности, которая состоит из защитного и подрывного клапанов и охлаждающего змеевика. Наличие последнего элемента требует обвязка пеллетного котла.
Выпуск воздуха
Удаление воздуха из системы обеспечивают:
- кран Маевского;
- автоматический воздушник;
- простые водоразборные краны.
Фильтр
Фильтрацию различных загрязнений (шлаков, частичек коррозии и песка) производит грязевик. Он особенно важен для дизельного и электрического котлов.
Насосно-смесительный узел
Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.
Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.
Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:
- термостатический клапан;
- погружной термодатчик;
- балансировочный кран с фиксирующим пружинным вентилем;
- циркуляционный насос;
- погружной термометр;
- резьбовая гильза;
- перепускной и запорный вентиль;
- дренажный и шаровой клапан;
- воздухоотводчик;
- перепускной байпас.
