Обратный клапан на вентиляцию: как устроить вентиляцию с обратным клапаном на вытяжку

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

1. вентилятор
2. фильтр
3. клапан
4. воздухонагреватель
5. воздуховоды и фитинги к ним
6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

• низкая шумность работы установки
• настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
• установка данной системы в рабочее положение существенно упрощена

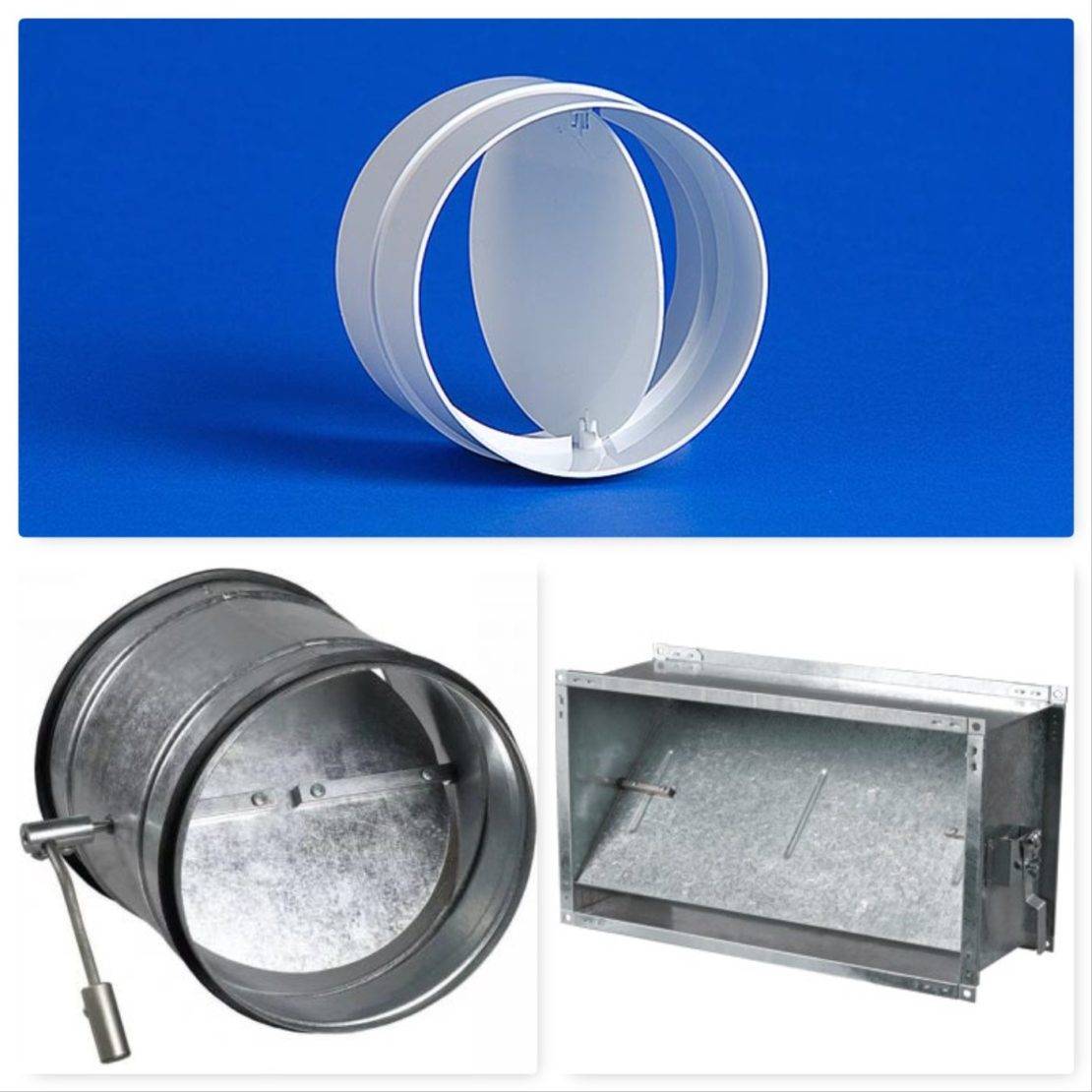

Виды обратных клапанов

Все обратные клапаны подразделяются в зависимости от способа открывания:

1. С электроприводом. Модели рассчитаны на автоматическое открывание створок в момент запуска кухонной вытяжки или канального вентилятора. Их устанавливают только в системах принудительной вентиляции.
2. Ручные. Закрывание и открывание заслонок происходит вручную при нажатии на специальный рычаг. Их основные недостатки в невысокой герметичности и неудобном использовании.
3. Механические модели используют чаще всего. Их створки приводит в действие воздушный поток. Если он движется в правильном направлении, створки открыты. При перевернутой тяге они автоматически закрываются. Механические клапаны используют в системах с естественным и принудительным движением воздушных масс.

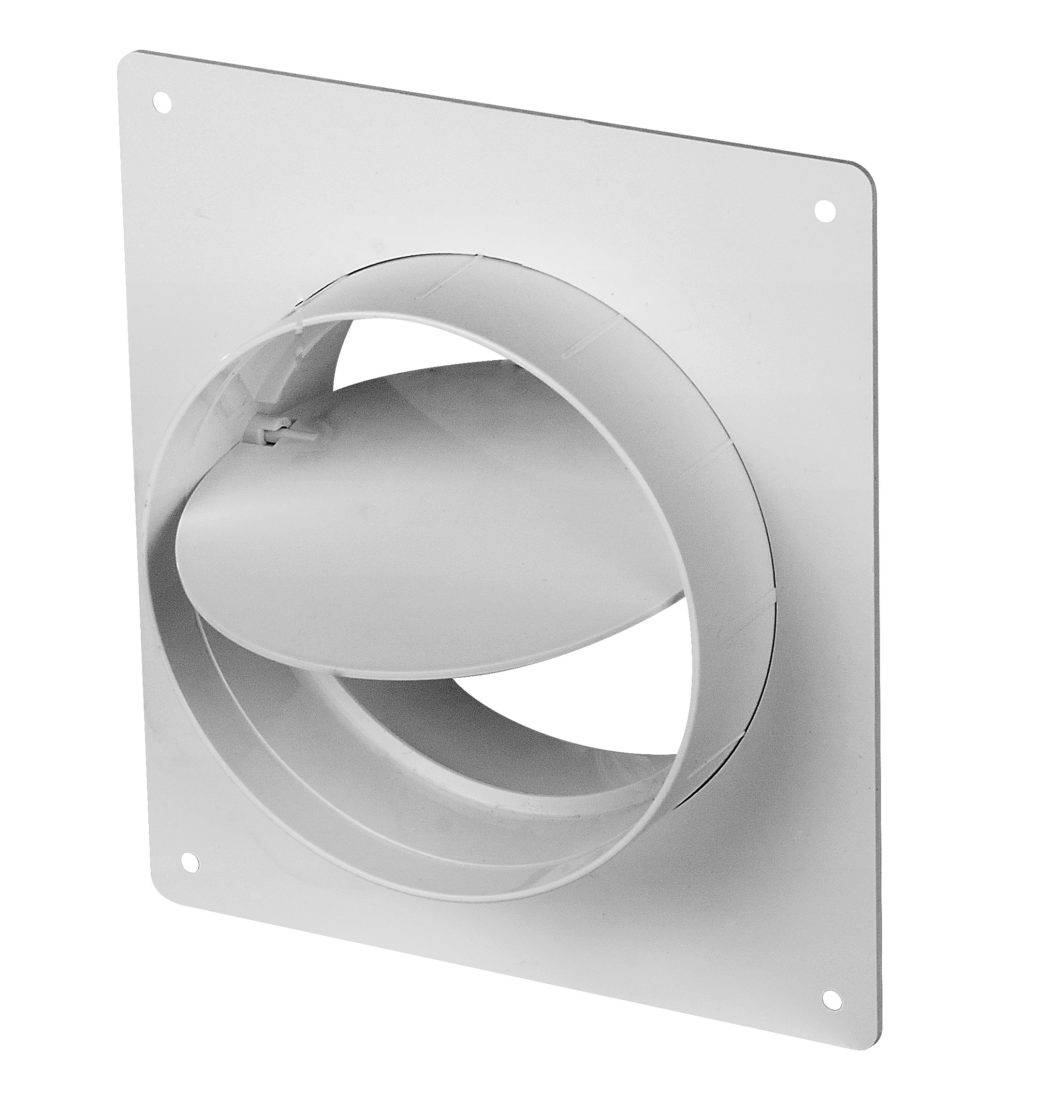

Гравитационный одностворчатый

Принцип работы этой разновидности основан на давлении воздуха, идущего из помещения наружу. Он давит на створку и открывает ее. При отсутствии движения воздушных масс или смене направления на обратное заслонки сами закрываются под собственной тяжестью.

Одностворчатые клапаны гравитационного типа делятся на две разновидности:

• с противовесом, установленным с внутренней или внешней стороны;
• со створками, ось крепления которых перемещается относительно центральной оси.

Чтобы заслонки закрывались под собственной тяжестью, конструкцию устанавливают строго вертикально или горизонтально. Это зависит от конструктивного исполнения. В процессе установки используют строительный уровень. Если клапан поставить неровно, то он будет не полностью закрываться, а для его открывания понадобится сильная тяга.

Пружинный двухстворчатый

Модели с двумя заслонками еще называют «бабочка», потому что в закрытом состоянии створки напоминают крылья этого насекомого. Для закрывания створок при появлении обратной тяги установлена специальная пружина.

В работе механизма не используют силу тяжести, поэтому допустима установка под разными углами. Однако пружинный клапан устанавливают только в каналах принудительной вентиляции, которые укомплектованы кухонной вытяжкой или канальным вентилятором.

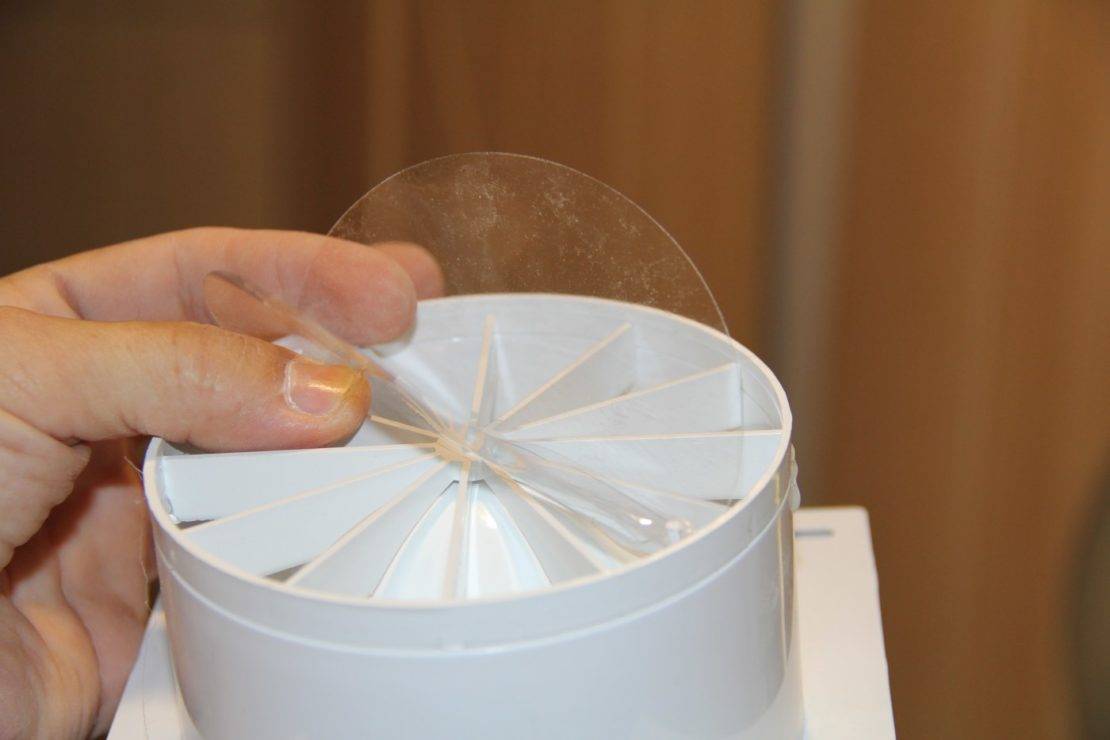

Мембранный

В мембранных разновидностях установлена заслонка из гибкого материала. Движущиеся воздушные массы меняют ее направление. Пластина расположена так, что при правильном движении воздуха она открыта, а при перевернутой тяге закрыта.

Недостаток мембранных клапанов в том, что сильный поток воздуха способен деформировать пластину. Для защиты от изменения конфигурации на нее устанавливают ребра жесткости. Они повышают ее прочность в закрытом состоянии. Если выбрать модель без ребер жесткости, то со временем створки перестанут герметично закрываться.

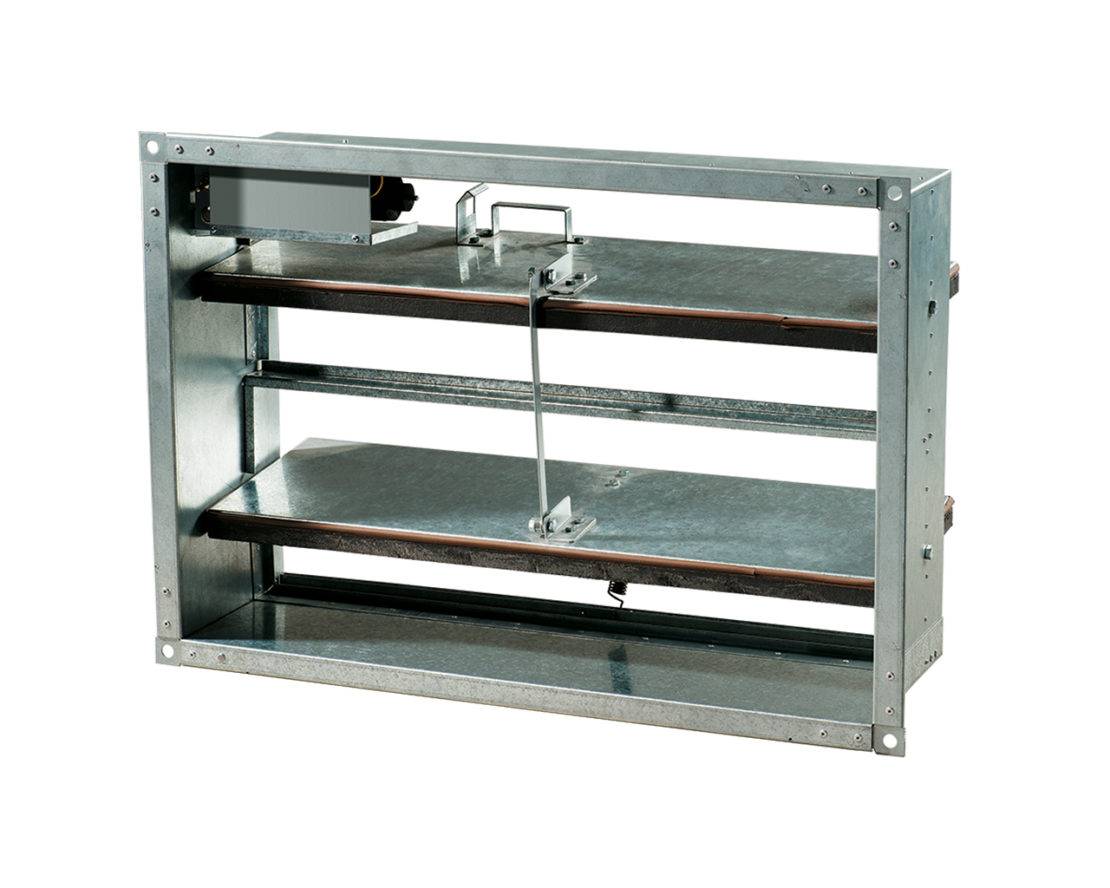

Многостворчатый

Это устройство внешне напоминает жалюзи. В работе использован гравитационный принцип. Вместо одной заслонки стоит несколько створок, что позволяет уменьшить габариты. В открытом положении узкие заслонки практически не занимают место, что является существенным преимуществом перед одностворчатыми механизмами.

Решетки с жалюзи изготавливают со стандартными типоразмерами, которые подходят под отверстия вентиляционных каналов. Клапан не ставят внутрь канала. Он предназначен для установки на решетку или отверстие воздуховода. Многостворчатые модели разрешено ставить со стороны улицы, потому что они не замерзают, как пружинные и мембранные разновидности.

Разновидности вентиляционных изделий

Для корректной работы устройства при приобретении клапана необходимо научиться разбираться в его характеристиках. Встраиваемые конструкции различаются не только по размерам и применяемому при изготовлении материалу, но и по конструктивному исполнению:

№ п/п

Наименование

Описание и характеристика

Примечание

Фото

1

Мембрана

Заслонка представляет собой гибкий и очень тонкий материал. Под воздействие воздуха мембрана отклоняется, при обратном воздействии плотно прилипает к решетке. Изготавливают из пластика повышенной эластичности

Подходит для вентиляции с малым воздушным напором

При приобретении устройства с мембраной важно изучить мощность воздушного напора в воздуховоде. Если тяга сильная, мембрану укрепляют дополнительными ребрами

2

Бабочка

По виду похож на бабочку

Клапан разделен осью, на него закреплены «крылья». Не рекомендовано устанавливать на воздуховоды, выходящие на улицу (в частном доме) – в морозы заледеневает и перестает работать
Конструкция снабжена пружиной, она вернет «крылья» в изначальное положение и при вертикальной, и при горизонтальной установке

При монтаже важно обратить внимание на мягкость пружины – она должна легко управляться воздушным потоком

3

Решетка

Имеет внешний вид и принцип действия жалюзи, они закрывают вентиляционный люк. Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов

Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении

4

Лепестки

Похож на «бабочку», но имеет фиксированную жесткую, не преломляющуюся форму заслонки
Поворотный механизм при воздушном напоре заслонка поворачивается на 90°, при отсутствии воздуха возвращается в исходное состояние

Дополнительно обратновозвратные клапаны классифицируют по следующим типам:

1. С ручным открыванием. С помощью имеющегося рычага заслонку открывают/закрывают вручную. Минусы – плохая герметичность, требуется постоянное вмешательство человека.
2. Работающие от электропривода. Открываются при включении вытяжки (вентилятора). Минус – не используется при естественном воздухоотводе, только в принудительном порядке.
3. Механические. Работают от естественного движения воздушного потока. Возможна установка и в природную вентиляцию, и в совокупности с вентилятором, и на вытяжку.

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

• печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
• неудачное размещение вытяжной трубы;
• отсутствие приточной вентиляции – из-за засорений или поломки;
• ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
• несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

У вас стоит обратный клапан?

Да
21.51%

Нет
49.46%

Планирую поставить
29.03%

Проголосовало: 93

Устройство и принцип работы

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

Плюсы и минусы вентиляционного обратного клапана

Предупреждает появление обратной тяги
Не потребляет электричество
Легко комбинируется с вентилятором
Прост в монтаже и обслуживании
Низкая стоимость

Многие модели при работе стучат
Для блокировки нужен сильный поток воздуха
Часто нужно чистить

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

Обратный клапан для естественной вентиляции — как использовать и установить

Системы вентиляции для всех типов зданий разделяют на две группы:

• с естественным побуждением (гравитационные);
• с искусственным побуждением (механические).

Они отличаются механизмом приведения воздуха в движение. Естественные системы состоят из конструктивных элементов:

• наружные окна, двери и другие отверстия в ограждающих конструкциях;
• вентиляционные шахты (каналы).

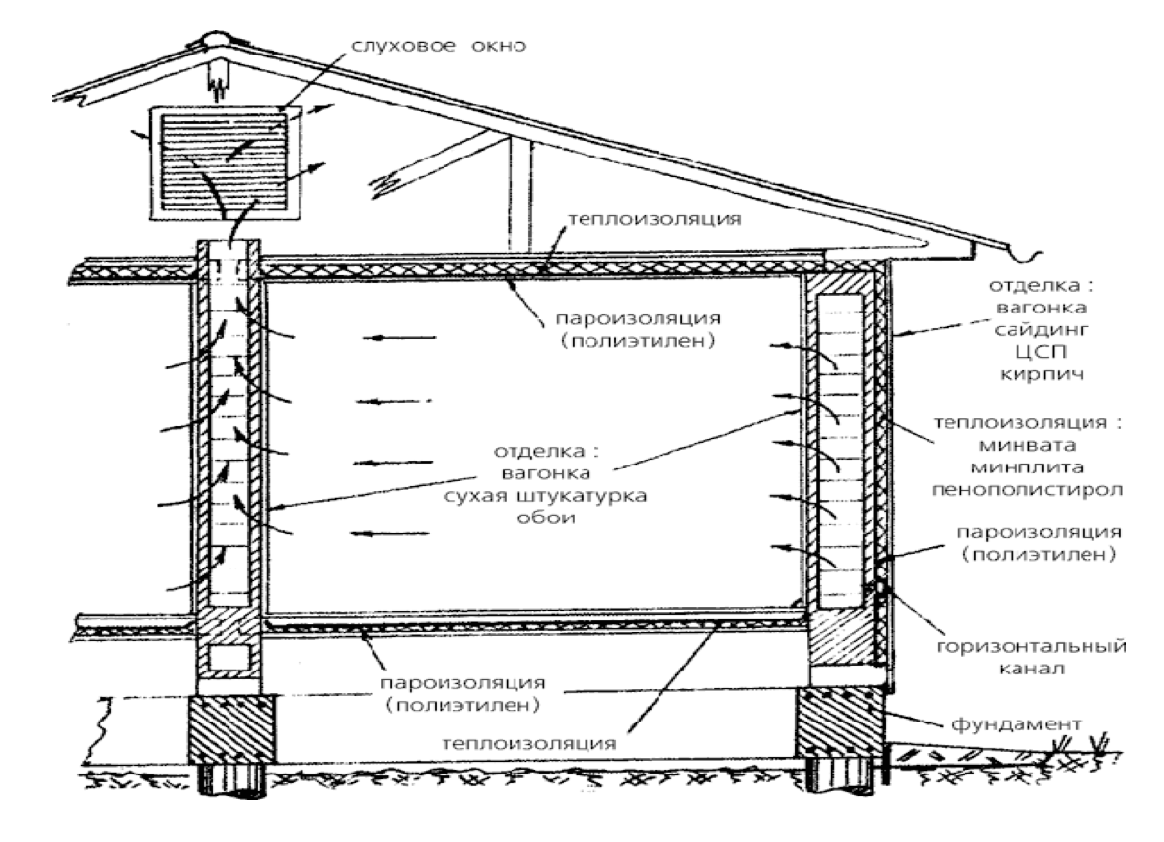

Организация естественной вентиляции в многоэтажном доме.

Для организации механической системы используют вентиляторы, систему воздуховодов и другие комплектующие. Она удобнее в настройке и позволяет контролировать параметры воздухообмена, но существенно дороже естественной. В большинстве квартир и жилых домов используют гравитационную вентиляцию. Для нее устраивают вертикальные вентиляционные шахты и врезки на каждом этаже отвода в помещения. Какие типы обратных клапанов для естественной вентиляции существуют и как они используются?

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Поэтапное выполнение работ

Схема установки обратного клапана.

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия. Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы

Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции. Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией

Самое простое — засиликонить все зазоры.

Игнорировать этот момент никак нельзя, так как воздушная тяга будет недостаточной для перекрывания шторок клапана. Вентиляции это не повредит, но свою основную функцию клапан выполнять или не будет, или будет не в полной мере. После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

http://1poclimaty.ru/youtu.be/hBC4ZOXKLrY

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными. Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана. Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям. Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.

Принцип работы и виды обратных клапанов

Обратный клапан для механических систем и естественной вентиляции относится к группе воздушных заслонок и регуляторов, предназначенных изменять и перекрывать движение воздуха в приточных и вытяжных системах. Если устройство принимает только положения «открыто» или «закрыто», то оно считается двухпозиционным. В многопозиционных изделиях во время работы воздушная заслонка принимает несколько положений (с разной пропускной способностью). Обратные клапаны используют для движения воздуха только в одном направлении и являются двухпозиционными устройствами.

Конструктивно обратные клапаны выпускаются таких типов:

• лепестковые;
• с гравитационной решеткой.

Модели с гравитационной решеткой устанавливают на конце ветки системы вентиляции. К примеру, на выходе из вытяжной сети на улицу. Они представляют собой решетки, в которых жалюзи свободно поднимаются от воздушного давления и опускаются под действием силы тяжести. Такие обратные клапаны применяют только при движении воздуха в горизонтальном положении.

Обратный клапан гравитационного типа.

В системе естественной вентиляции такое изделие неприменимо, из-за особенностей функционирования. Если установить его на выходе из вентиляционной шахты, то давление потока естественно поднимающегося по каналу воздуха редко достигает такого значения, которое сможет поднять жалюзи на решетке.

Клапаны второго типа состоят из корпуса и лепестков, полностью перекрывающих сечение канала при движении потока воздуха не в проектную сторону. Их условно разделяют на две группы – однолепестковые и двухлепестковые (типа «бабочка»).

Обратные клапаны однолепестковый и «бабочка».

В обратных клапанах первого типа лепесток, который перекрывает движение воздуха, свободно закреплен на оси в сечении изделия. Положение лепестка зависит от угла наклона клапана и напора воздуха. В отключенной системе они могут находиться как в открытом, так и в закрытом положении, а при движении воздуха в нужном направлении проходное сечение увеличивается пропорционально давлению.

Изделия с двумя лепестками оснащены пружинным фиксатором или противовесом. При отсутствии движения воздуха устройство полностью перекрывается. Применяются в вертикальном и горизонтальном положении, в отличие от однолепестковых, которые при расчетном движении воздуха сверху вниз нельзя установить в закрытом положении при остановленной системе. Все виды клапанов производят как для прямоугольных, так и для каналов круглого сечения. Максимальная скорость движения в сечении обратного клапана – 12 м/с.

Работа клапанов с лепестками.

Из-за технических и конструкционных особенностей двухлепестковые клапаны с пружиной неприменимы в системах естественной вентиляции, так как давления в них недостаточно для открытия. В качестве обратных клапанов в системе естественной вентиляции эффективно работают однолепестковые устройства. Рассмотрим схему применения.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия. Для последнего варианта необходимо подобрать жесткий материал

Для последнего варианта необходимо подобрать жесткий материал

Также необходимо уделить внимание некоторым моментам:

• Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
• Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.

Для чего нужен обратный клапан на вентиляцию

Для того чтобы понять для чего нужен обратный клапан в вентиляции, разберемся в понятии «обратная тяга». Обратная тяга — это недостаточная разреженность в вентканале, которая препятствует выведению загрязненного воздуха из помещения.

Причин у этого явления предостаточно:

• выход венттрубы находится в зоне ветрового подпора;
• сильный ветер;
• высокая влажность;
• сквозняки в помещении;
• дефицит протока воздуха из-за недостаточного сечения приточных каналов.

Устройство, предотвращающее возврат воздуха по вентсистеме в комнату, называется обратным клапаном. Этот агрегат является преградой для движения воздуха по вентканалу извне.

Неприятности которые могут возникнуть

Применение этого устройства имеет недостатки:

1. Нарушается ход естественной вентиляции, что может привести к непредсказуемым последствиям.
2. При работе создаётся шум, который способен создавать дискомфорт. Он усиливается в тех случаях. Когда направление движения воздуха меняется и происходит частое переключение.

Специалисты не дают однозначного ответа о том. Правильно ли использовать такие клапаны. Для того, чтобы обеспечить надёжную вентиляцию её необходимо продумать и сделать таким образом, чтобы она исправно работала без дополнительных приспособлений. Однако этот способ требует больших затрат и не всем доступен. Использование обратного клапана в таком случае является более удобным способом решить проблему.
