Нормы вентиляции и кондиционирования помещений: воздухообмен в помещениях различного назначения

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.

В каких случаях требуется организация венткамер

Вентиляционное оборудование, в частности наружные блоки, имеют одно отрицательное свойство – сильный шум. Это обстоятельство, а также сопутствующая работе вибрация, диктуют требование обустройства вентиляционного оборудования за пределами комнат, в которых люди находятся более 2 часов.

Альтернативой отдельным помещениям может стать пространство подшивного потолка, которое будет использовано под монтаж вентоборудования. Для использования подшивных потолков в качестве монтажных площадок есть регламент по производительности оборудования: установки с производительностью до 5000 м3/ч.

Центральные кондиционеры для вентиляции офисов

Центральный кондиционер с выходом на крышу

Центральные кондиционеры относятся к промышленной климатической технике. Они устанавливаются согласно СНиП и обеспечивают вентиляцию и кондиционирование офисных помещений. В модуле кондиционера воздух доводится до требуемых параметров температуры и влажности. Осуществляется рециркуляция воздуха (смешение отработанного и свежего), в том числе и частичная с подмесом. После обработки воздух подается в помещения по системе воздуховодов.

Преимущество центральных систем в отсутствии внутренних модулей. Одновременно с этим сам кондиционер представляет собой достаточно громоздкое сооружение, требующее отдельного помещения. Воздуховоды нужны тоже довольно объемные. При этом температура во всем здании будет поддерживаться на одном уровне.

Расчет вентиляции (воздухообмена) онлайн

Хочу такой же калькулятор себе на сайт
Онлайн-расчет воздухообмена по людям
Количество постоянных рабочих мест:Более 2 часов непрерывно	чел.
Количество посетителей:Менее 2 часов непрерывно	чел.
Количество спортсменов:	чел.
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена по кратностям
Объем помещения:	м3
Кратность:	1/ч
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена на удаление тепла
Тепловыделение:	кВт
Температура в помещении:	°C
Температура приточного воздуха:	°C
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена на удаление влаги
Влаговыделение:	г/ч
Влагосодержание воздуха в помещении:	г/кг
Влагосодержание приточного воздуха:	г/кг
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена на удаление вредностей
Вредное вещество:	CO2 (Углекисный газ)CO (Оксид углерода)NO2 (Диоксид азота)NO (Оксиды азота)SO2 (Диоксид серы)АммиакХлорФенол/Бензол
Скорость выделения вредности в помещении:	мг/ч
Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК	мг/м3
Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде	мг/м3
Расход воздуха:	м3/ч
Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать

Расчёт воздухообмена на удаление вредностей

Расчёт воздухообмена на удаление вредностей, как правило, применяется на производствах с выбросами вредных веществ в помещение. Однако это может быть и расчёт на удаление влагоизбытков, например, в бассейне. Суть его заключается в том, чтобы разбавить концентрацию того или иного вещества до допустимых значений. Значения предельных концентраций для различных веществ приведены в ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».

Например, в частном доме бассейн площадью 15 м2 испаряет 4,3 кг/ч (4300 г/ч) воды. Влагосодержание наружного воздуха зимой составляет 0,5 г/кг, летом — 11 г/кг, а требуемое влагосодержание в помещении бассейна составляет 13 г/кг.

Таким образом, зимой наружный воздух способен поглотить 13-0,5=12,5г/кг влаги из помещения бассейна. Для отвода 4,3 кг/ч воды нужен расход воздуха, равный 4300/12,5=344 кг/ч или, учитывая среднюю плотность воздуха 1,2 кг/м3, получим расход 344/1,2=287 м3/ч.

В летнее время наружный воздух способен поглотить лишь 13-11=2 г/кг влаги. Для отвода 4,3 кг/ч воды потребуется расход воздуха 4300/(2·1,2) ≈ 1800 м3/ч. Дальнейший расчёт системы следует вести по наибольшему расчётному расходу, то есть исходя из 1800 м3/ч.

Требования к венткамерам. СНиП для венткамер

Все требования, которые предъявляются к конструкции и обустройству венткамер, можно разделить на три технологические категории. Для удобства продемонстрируем их в таблице:

Категория требований:	Содержание/ Сопутствующие стандарты:
Противопожарные требования	Противопожарные нормы и условия для помещения венткамеры Противопожарные требования к размещаемому оборудованию и конструкциям. СП 7.13130.2013 Свод правил отопление, вентиляция и кондиционирование требования пожарной безопасности (раздел 6)
Строительно-архитектурные требования
Требования к монтажу и установке оборудования

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.

Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1 Вестибюли	2	–
3 Гардеробные уличной одежды	–	1
10 Помещения для отдыха, обогрева или охлаждения	2 (но не менее 30 м3/ч на 1 чел.)	3
11 Помещения для личной гигиены женщин	2	2
12 Помещения для ремонта спецодежды	2	3
13 Помещения для ремонта обуви	2	3

Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.

А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.

Ключевые моменты требований

Среди всех ограничений особо важно санитарное направление, а также противопожарные требования к системам вентиляции. Их несоблюдение может привести к крайне печальным последствиям, и соответствие установленным параметрам контролируют строго

Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:

• объем приточных масс превышал вытягиваемые на 10-15%;
• воздух подавался в точки с наименьшим его загрязнением, а удалялся в первую очередь из мест с наибольшим;
• не происходило перегревание или переохлаждение людей в помещениях;
• уровень шумов, вибрации не был больше допустимого;
• показатели микроклимата (влажность, скорость движения аэромасс, температура) были на уровне норм.

Требования вентиляции складов, промышленно-производственных и бытовых объектов учитывают условия, в которых поддерживается уровень соответствия противопожарной безопасности. Для этого обслуживают клапаны, очищают систему от пыли, грязи, скопившихся отложений, которые могут воспламеняться, проверяют крепления. Чтобы вентсистема не стала причиной лавинообразного распространения пожара, ее нужно правильно монтировать и эксплуатировать.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Нормы вентиляции офиса

Рекомендуется скорость обмена (согласно ГОСТу 30494-2011) до 1/10 метра в секунду вне зависимости от времени года. Несложно будет подсчитать, что для поддержания объёма обмена воздуха на необходимой скорости нельзя обойтись форточным проветриванием, ведь нужна очень качественная система ввода и вывода воздуха, работать будет которая почти всегда. Помимо этого, к офисной вентиляции (так как на неё идёт большая нагрузка) предъявляют особенные требования.

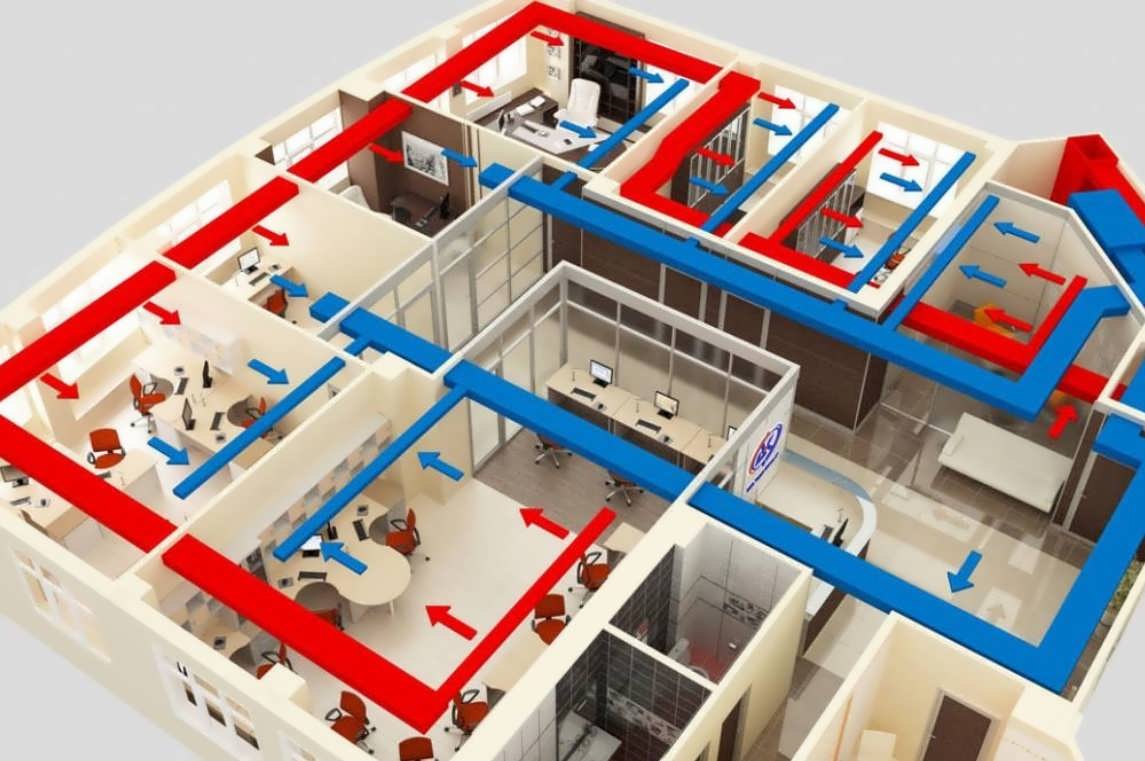

Схема вентиляции воздуха в офисе

В СанПине 2.2.4 представляют нормативы к вентиляционной системе в офисе. Характеристики воздушного микроклимата описаны ниже:

Если период летний, то оптимальной считается температура от 19 до 21 градуса по Цельсию. Влажность же должна составлять 30-45%, но не более 60. Движение воздушного потока должно быть равным 0,2 — 0,3 м/c.

Если период зимний, то оптимальной температурой считается от 23 до 25 градусов по Цельсию. Влажность не должна превышать 60%, однако её идеальное значение примерно равно 50. Движение воздушного потока должно быть равным 0,3-0,5 м/c.

Также СанПин рекомендует следующий уровень влажности в зависимости от температуры:

1. 40-60% при температуре 22-24°С
2. 70% при температуре 25°С
3. 65% при температуре 26°С
4. 60% при температуре 27°С

Норма воздуха на человека в офисе

Рассчитать нужный воздухообмен — задача непростая. Несмотря на то, что проблема известна достаточно долго, отечественные и западные расчёты об оптимальном значении воздухообмена всё ещё противоречивы и иногда не до конца обосновываются.

Далее представлена информация по нормам расхода воздуха, нужная человеку, в помещении на одного сотрудника:

• Если объём до 20 метров в кубе на человека, то объёмный расход подаваемого в помещение воздуха составит не менее 20 м^3 на человека в час
• Если объём составит 20-40 метров в кубе на человека, то норма будет уже минимум 30
• Если объём помещения на человека более 40 метров, то можно обойтись естественной вентиляцией.
• Если в помещении отсутствуют окна, то нормой уже будет минимум 60 м^3 на человека в час.

Правильный воздухообмен необычайно важен. Он регламентируется множеством документов, соблюдение которых — обязательное условие продуктивной работы в помещении.

Нормы воздухообмена в офисах

Регулирование стандартов вентиляции, влажности в офисном помещении происходит на этапе законодательном с помощью следующих документов:

Трудовой Кодекс РФ

СанПиН 2.2.4.48-96, где указываются требования к установлению микроклимата в производственном помещении.

Норматив обмена воздуха, изложенный в СП 60.13330. 2016, определяют назначением кабинета, а также числом работников в нём. Стандарты кратности воздухообмена на 1 сотрудника, описанные в нём:

• Помещение для совещаний — 60 м в кубе в час;
• Кабинет, где находится руководитель — 60 м в кубе в час;
• Приёмная — 40 м в кубе в час
• Если офис имеет открытый тип, то норма для него — 30 м в кубе в час;
• Коридор, а также холл — 11 м в кубе в час;
• Уборная имеет норму в 75 м в кубе в час;
• Курилка же — 100 м в кубе в час.

Обеспечить адекватную вентиляцию необходимо не только для производственной безопасности. Прямым образом она затрагивает здоровье сотрудника и качество его труда.

Приточно-вытяжная вентиляция офиса

Канальная вентиляция системы приток-выдув используется для помещений до 600 кв. метров, так как производительность приточно-вытяжной вентиляции офиса составляет до 8 тыс. кубометров в час.

СНиП вентиляции офисных помещений требует воздухообмен:

• приток 3,5 раза в час;
• отток 2,8 раза в час.

Оборудование обычно прячется за подвесным потолком подсобного помещения. По офисам воздух раздается системой вентканалов, выходы которых скрываются за диффузорами или решетками.

Приток воздуха с улицы при приточной вентиляции офиса проводится на высоте от двух метров над поверхностью почвы. Воздух пропускается через систему очистки, при необходимости его температура понижается или повышается (электрическим или водяным нагревателем).

Для снижения потребляемой электроэнергии приточный воздух подогревается рекуператором. Он представляет собой теплообменник, в котором тепло от отработанного воздуха передается свежему. Рекуператоры для офисной вентиляции используются роторные и пластинчатые. Первые обладают КПД более 75%, работают при трескучих морозах. Но в процессе работы около 5% отработанного воздуха попадает обратно в помещение.

Пластинчатые рекуператоры недороги, КПД их не более 65%. Но они обледеневают, приходится обеспечивать их обогрев.

Все необходимое оборудование для обработки воздуха в приточно-вытяжной системе находится в одном сравнительно небольшом корпусе. Канальная вентиляция офисных помещений представляет собой комбинацию нескольких модулей.

Чтобы обеспечить необходимую температуру воздуха в офисном помещении, приточно-вытяжную вентиляцию дополняют кондиционерами. В зависимости от особенностей здания, это могут быть несколько сплит-систем или мультисплитов.

Выводы и полезное видео по теме

Кратность воздушного обмена для разных помещений магазина + чертеж:

Приложение для расчета воздухообмена для различных помещений:

Базовые величины для системы вентиляции, расход воздуха:

Кратность воздухообмена отображает потребность помещений в том количестве воздуха, при котором они нормально функционируют. Сменяемость воздуха выражается в количестве раз в час или кубометрах за этот же период. Есть также удельные величины на 1 человека и 1 квадратный метр.

В свежем воздухе больше всего нуждаются больницы, опасные производства и публичные места. От показателя минимальной кратности воздухообмена иногда зависит жизнь, поэтому пользуйтесь не только нормативами, но также считайте все сами и приглашайте специалистов

Материал взят с сайта: https://sovet-ingenera.com/vent/raschety/normy-kratnosti-vozduhoobmena-v-pomescheniyah.html

По первому требованию будет удален в течении 24х часов.

Заключение

Воздухообмен — это движение воздуха в помещении, направленное на замещение отработанного воздуха свежим наружным воздухом. Интенсивность этого замещения определяет кратность воздухообмена — величина, показывающая, сколько раз воздух полностью сменился в помещении за один час.

Расчёт воздухообмена выполняется в соответствии с нормами воздухообмена или же с учетом количества находящихся в помещении человек или же исходя из необходимости удаления вредных веществ. Так или иначе, воздухообмен рассчитывается для каждого помещения в отдельности, после чего цифры заносятся в таблицу воздухообмена, на базе которой формируются требования к вентиляционному оборудованию.

Зная расход воздуха можно переходить к расчету нагревателя, охладителя и увлажнителя. Это удобнее всего делать онлайн с помощью электронной id-диаграммы.
