Устанавливаем автоматический выключатель в щиток
Теперь о самом монтаже. Корпус автомата имеет маркировку включения — то есть вопрос, куда прикрутить фазу не стоит, как подключить автоматический выключатель к сети — нарисовано на автомате.
Перед монтажом выкручиваем болты контактной группы, измеряем глубину входа (длину зачищенной части кабеля), проверяем наличие резьбовых фиксаторов на дин-рейку (некоторые модели имеют снизу такое отверстие, которое позволяет дополнительно усилить при помощи винта закрепить прибор на рейке).
Сама процедура установки автоматического выключателя начинается с «примерки». Выставляем на защёлках по рейке все автоматы, оцениваем расстояния между ними, наличие места для дополнительных (при необходимости), а также возможность маркировки соединений. Маркируем все жилы отдельно (вне зависимости от цвета), фаза, ноль, земля, после чего зачищаем кабели.
Зачистку кабелей делаем в щитке, где на рейке стоят автоматы. Это делается для того, чтобы точно прикинуть необходимую длину проводов.
Проверяем качество контакта проводов земля — ноль. В идеале, расстояние от каждого нулевого провода до кабеля земли должно быть примерно одинаковым. То есть 10 и 20-ть см., это одинаково, а вот 20 см. и метр — недопустимо. ПЭУ дают разброс до 60% . То есть самый короткий вход 10 см., если самый длинный 60 см. На это и ориентируемся.
Убеждаемся, что схема подключений автоматических выключателей верна, «макет» правильный, всё готово для монтажа. Включаем, не закрепляя но, протянув провода, первый автомат, проверяем коммутацию и проверяем линию
Проверяем просто: в розетку осторожно вставляем гвозди, плоскогубцами с изоляцией. После чего поперёк роняем ещё один гвоздь
Если всё сделано правильно, автомат отключит линию
Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает
Если всё сделано правильно, автомат отключит линию. Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает.
Проверив таким образом линию (если собрались подключить и установить всё сами, достаточно одного автомата, остальные Вы делаете точно так же), можно заканчивать процесс.

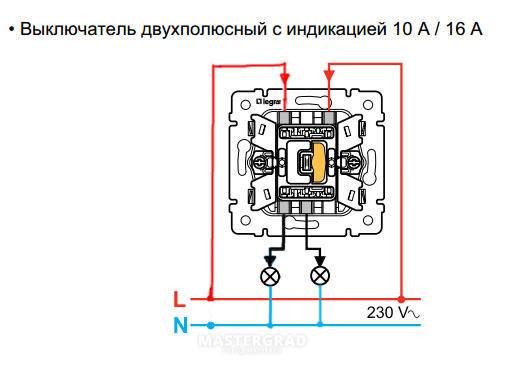

Для чего нужны двухполюсные автоматы
Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции.
При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты.
При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются.
Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение.
Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт.
Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.
Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка.
Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse
Читайте дополнительно: Примеры смет на электромонтажные работы
Монтажные тонкости выключателей
Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.
Монтаж автоматических выключателей – на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения
Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:
- прибор должен соответствовать исполнению под текущую схему;
- корпус автомата не имеет деформаций и повреждений;
- рычаг включения/отключения чётко срабатывает в режиме ручной активации.
Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.
Соединение с проводниками сети
Присоединение медных проводников, имеющих сечение 16 – 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).
Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.
Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм
Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.
Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы
Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки
Нюансы расстановки и крепежа
Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.

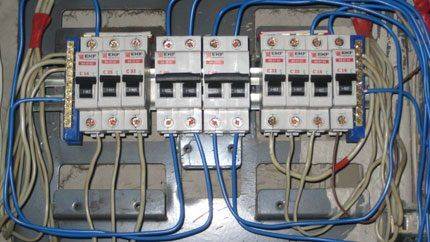

Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм
Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.
Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.
По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.
Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.
Минусы двухполюсных автоматических выключателей
Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:
При одновременном замыкании двух линий происходит пробой кабеля электрическим током.
- Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
- В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
- Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.
Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.
Нормативные документы
Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.
Электрика в доме должна быть подключена к напряжению, только после того как пройдёт проверка на наличие короткого замыкания.
Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.
Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.
Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.
Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.
Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1 розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.
Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах
Важно размещать провода либо по горизонтали, либо по вертикали
Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.
Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.
Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.
Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам прикрепляют заземление и провода нуля.
Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.
Вопрос 1
Зачем нужны 4-полюсные и 2-полюсные автоматы?
Ответ А
В электрических щитах, где разделены защитный ноль и рабочий ноль, как правило, для защиты трехфазной нагрузки используют четырехполюсные автоматы, а однофазной — двухполюсные. Защитный ноль при этом конструируют в виде сплошной шины, которая нигде не прерывается, а автоматы размыкают одну или три фазы и рабочий ноль.
Ответ Б
Во всех случаях, когда в линии после этих автоматов предусмотрены какие-то работы или техническое обслуживание. Все работы по ремонту и обслуживанию элементов электрической цепи должны проводиться при полностью отключенной магистрали. Т.е. теоретически хватит и на вводе установки (здание, дом), но если имеется сильное ветвление на независимые потребители (в доме это квартиры, на заводе — цеха), то устанавливать желательно на каждой линии. А вот внутри помещения — уже можно ставить однополюсные, для контроля конкретной линий.
Ответ В
Поскольку повреждение и старение изоляции возможны и в фазных и в нулевом рабочем проводниках, а УЗО реагирует на утечку на землю с любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные выключатели. Только в этом случае возможно методом поочередного включения линий найти неисправную цепь, в том числе и цепь с утечкой нулевого проводника без демонтажа вводно-распределительного устройства, а также возможно отключить неисправную цепь для обеспечения работы остальной части электроустановки. Примечание: в этом ответе, очевидно, делается акцент на возможную установку в этих цепях автомата+УЗО.
Ответ В1
Если во главе группы из нескольких АВ стоит УЗО, в случае его (УЗО) срабатывания, намного легче искать повреждение при двухполюсном АВ или АВ (Р + N). Да и ждать вызванного электрика проще, т.к. можно отключить АВ поврежденной линии. В случае же однополюсных АВ вся группа, находящаяся под защитой УЗО – обесточена. При этом, замечу, что п.3.1.17 к теме разговора отношения не имеет, т.к. в нем речь идет о предохранителе. Понятно, что установленный в N предохранитель, при срабатывании первым, оставит фазу на поврежденном потребителе.
Применение же двухполюсного АВ или АВ (Р + N) вполне вписывается в третий абзац п.3.1.18 «ПУЭ»: «Расцепители в нулевых проводниках допускается устанавливать лишь при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением».
Ну и, если подведете под взрывоопасную зону: 7.3.99 «ПУЭ»: «Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели».
Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели («ПУЭ», 7-е издание, гл. 7, п. 7.3.99).
Номинальная отключающая способность
В момент короткого замыкания токи, протекающие через трехполюсный автомат, способны достигать значений в сотни и тысячи ампер. Их величина зависит от толщины (сопротивления) вводных кабелей и расстояния до трансформаторной подстанции. Автомат должен успешно переносить подобные перегрузки и сохранять работоспособность.
Номинальная отключающая способность или предельный ток КЗ показывает, какую величину тока способен выдержать аппарат защиты без расплавления контактов. По этому признаку трехполюсные автоматы принято разделять на следующие категории:
- 4,5 кА — применяются для защиты линий, питающих частные дома и объекты;
- 6 кА — защита кабелей в общественных местах;
- 10 кА — производственные электроустановки, расположенные близко к подстанциям.
Устройство автомата
Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

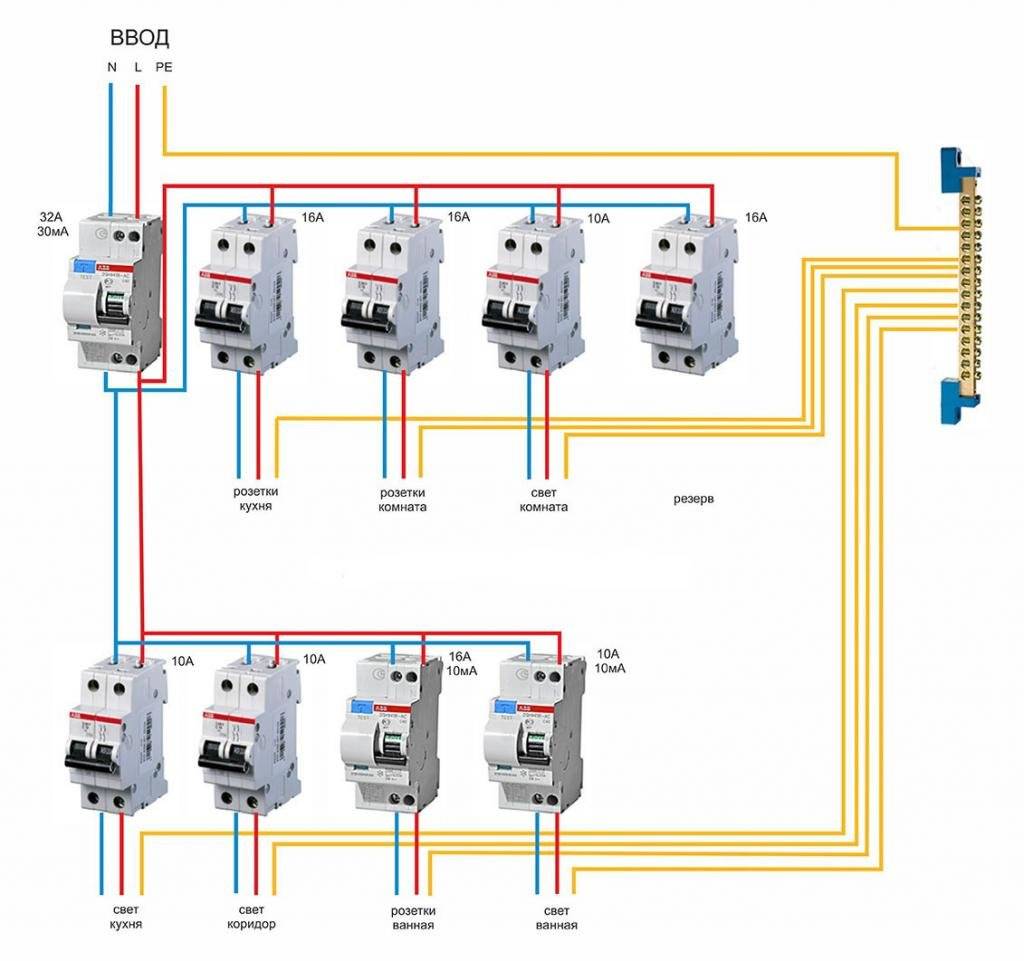

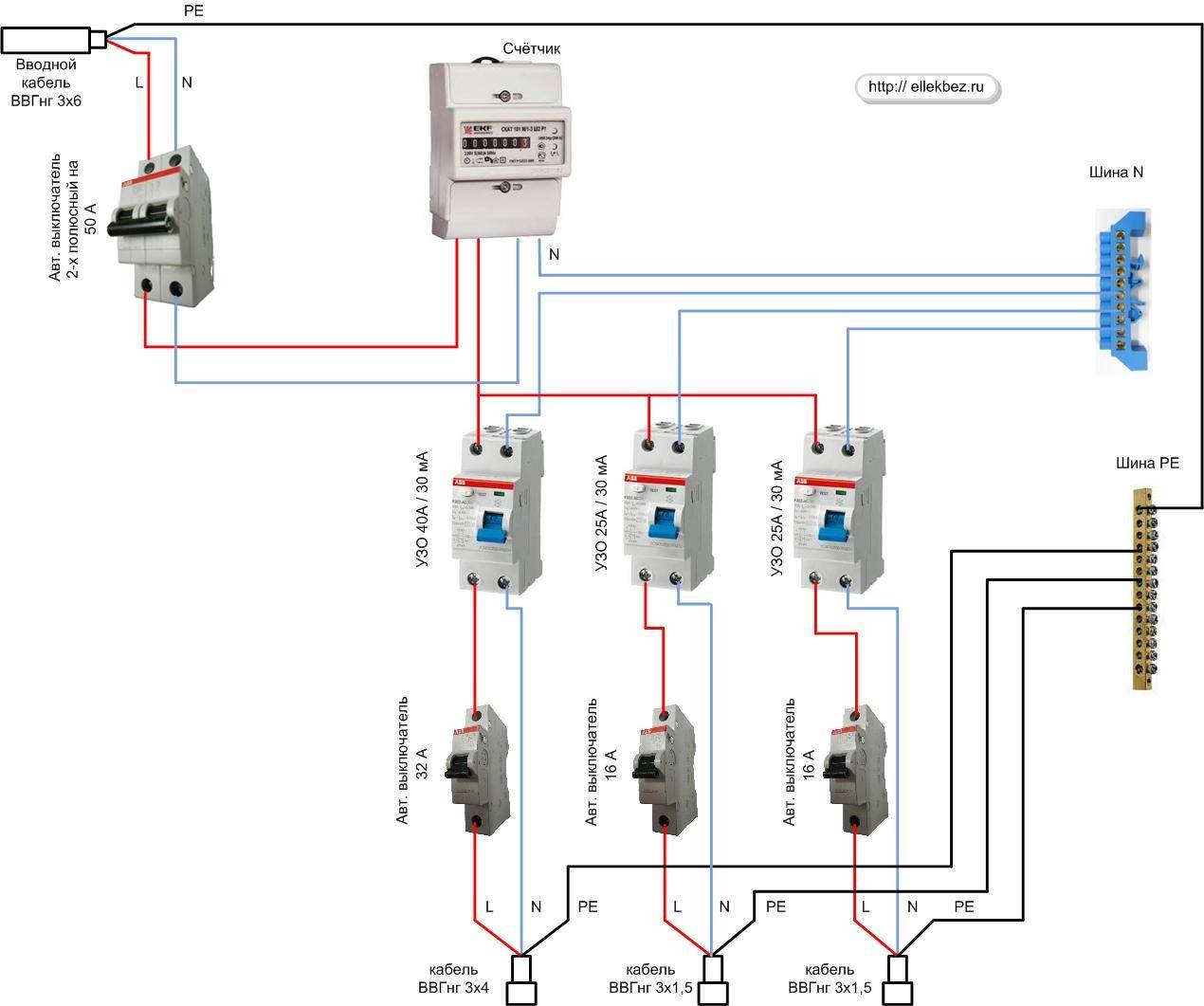

Схемы подключения автоматических выключателей
Классическим вариантом включение автоматических модульных выключателей в схему сети осуществляется при размещении их в распределительном щите. Крепление осуществляется на фабричную дин – рейку расположенную горизонтально внутри щита. В пространство между рейкой и задней стенкой шкафа заводятся провода, идущие к нагрузке. Они подключаются на нижние выходные контакты автоматов, на входные, верхние контакты включается провод с выхода вводного автомата.
Крепление на дин-рейку автоматических выключателей на сегодняшний день считается самой простой и эффективной технологией.
На задней стенке автомата под рейку сделан канал, верхняя грань корпуса цепляется за рейку и нажатием на фронтальную плоскость корпуса рычаг с пружиной фиксирует к рейке нижнюю часть корпуса. Снимается автомат с рейки в обратной последовательности, рычаг оттягивается, отводится нижняя часть корпуса, приподнимая вверх, таким образом, весь корпус снимается с рейки.
Однополюсные автоматы
Подключение однополюсных автоматов считается наиболее простым, они подключаются на розеточные и осветительные группы.
Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.

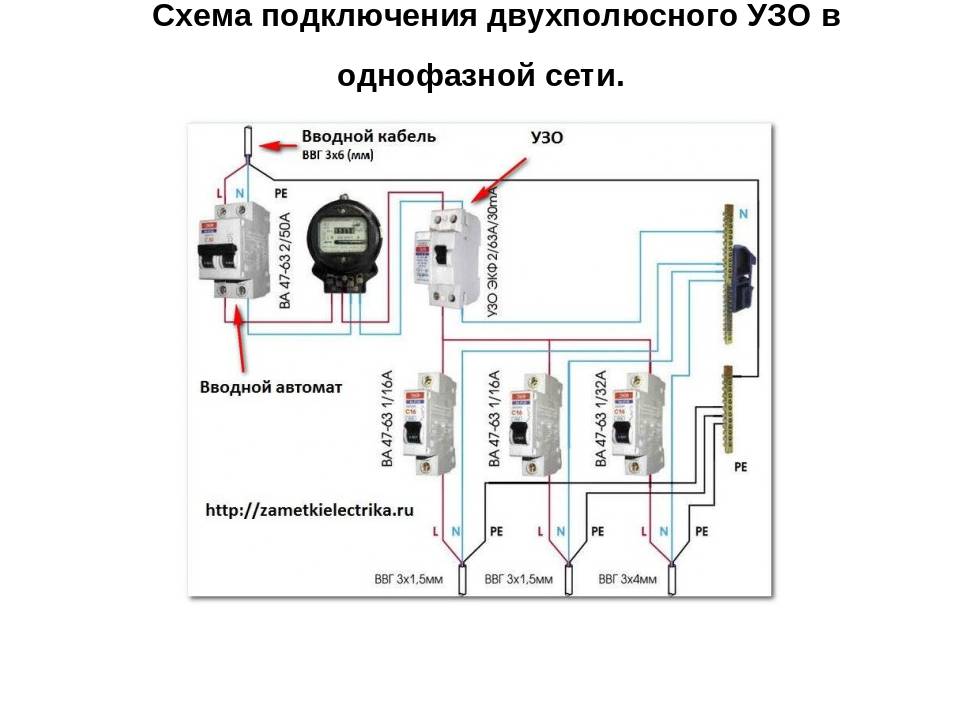

Двухполюсные автоматы
Более мощные приборы, такие как электроплиты, нагревающие бойлеры, кабины для душа, сплит системы и другие, где надо обеспечить полный разрыв цепи, нулевого и фазного проводов подключаются через двухполюсные приборы.
Трехполюсные автоматы используются в трехфазных сетях с применением мощных приборов с соответствующим питанием в 380В. Это могут быть нагревательные ТЭНы, электродвигатели и другие. Когда при превышении номинального тока обеспечивается отключение всех трех фаз, таким образом, исключается перекос фаз во всей цепи при превышении тока в одной из трех линий.
Нагрузка к автомату подключается по схеме звезда без нейтрального провода, в этом случае автоматический выключатель ставится индивидуальный на конкретный вид оборудования.
Четырехполюсные автоматы подключаются в трехфазную сеть как вводные автоматы, где фазы используются как отдельные линии сети с индивидуальными элементами нагрузки. При этом надо стараться величину токов нагрузки равномерно распределять по фазам, для исключения перекоса по фазам. Для удаления излишних токов используется нейтральный провод, схема с заземленной нейтралью.
По току мгновенного расцепления
По время-токовой характеристике дифавтоматы, также как и автоматические выключатели делятся на несколько классов. Каждая категория указывает, во сколько раз ток мгновенного расцепления должен быть больше номинального, чтобы прибор сработал. По российскому ГОСТ Р 50345-99 этих категорий три:
- вид В. Приборы этой категории мгновенно срабатывают при превышении контролируемого тока в 3-5 раз по сравнению с номинальным током;
- вид С. Устройство с таким обозначением срабатывает в случае превышения номинального тока в 5-10 раз;
- вид D. Дифференциальный автомат относящийся к данному классу среагирует при токах превышения номинала в 10-20 раз.
На корпусах устройств буквы с обозначением вида электромагнитного расцепителя по току мгновенного расцепления стоят перед цифрами обозначающими значение номинального тока. То есть, если на приборе написано С16, значит номинальный ток равен 16 А, а мгновенного расцепления 80-160 А.
В европейском союзе имеются приборы дополнительного типа А. В устройствах данного вида ток мгновенного срабатывания в 2-3 раза больше номинального тока.
Есть еще несколько типов (K, Z), которые установили сами производители. Здесь уже лучше обратиться к инструкции по эксплуатации на данный тип устройства, возможно, это будет именно тот прибор, который Вам нужен.
Заключение
Автоматический выключатель трехполюсный является важной частью домашней электрической системы
Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы
Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

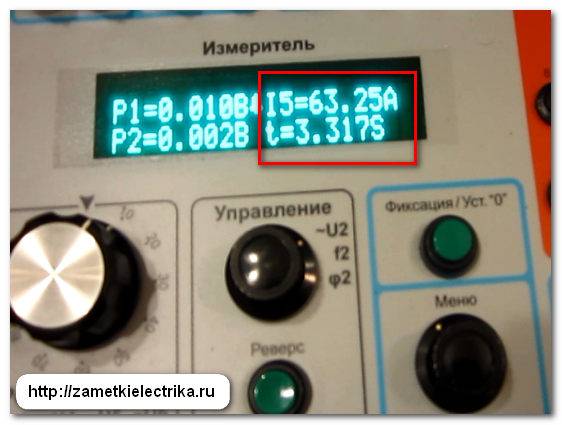

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).
Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.
Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.
Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.
Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).
Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.
А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

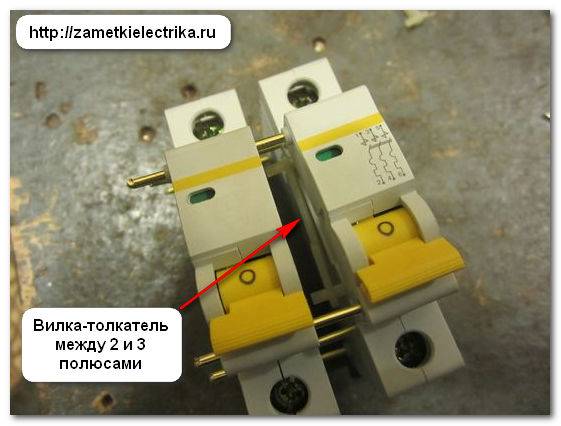

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).
Эксперимент №2. Соединяем три однополюсных автомата
Берем три однополюсных автоматических выключателя ВА47-29.
Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.
Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.
Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).
Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.
А вот состояние контактов соседних полюсов.
Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?
Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.
К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .
Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.
Полную версию экспериментов смотрите в моем видео:
