Навесное оборудование к мотоблоку — виды и его применение

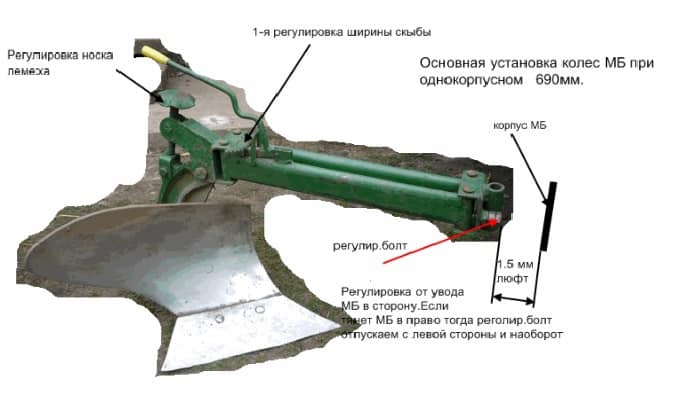

Как отрегулировать плуг на мотоблоке?

настроить глубину вспашки;
отрегулировать наклон полевой доски:
настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

Поставить мотоблок с плугом на несколько подставок;
Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Инструкция: как пахать мотоблоком с плугом

Теперь, когда мотоблок готов к вспашке почвы, грунтовые зацепы на месте, переходим к установке навесного плуга на мотоблок:

1. Скрепляем плуг со сцепным устройством, при этом крепежные гайки не затягиваем полностью чтобы можно было в последствие отрегулировать плуг.

2. Скрепляем сцепку с плугом и крепежную серьгу мотоблока при помощи двух штырей. Все, плуг установлен на мотоблок и теперь можно переходить к его регулировке (фото).

В отличие от подготовки мотоблока и установки плуга регулировка плуга немного сложнее и должна быть выполнена качественно, так как при неправильной регулировке плуга вспашка земли отнимет у вас немало сил и времени, а, качество вспашки,к сожалению, оставит желать лучшего.

Регулировка плуга мотоблока

1. Сначала подставьте под мотоблок подставки, которые должны быть специально для этого подготовлены (фото 2).
Поставим грунтовые зацепы мотоблока на подставки, и подведем такую же подставку также под опорную ножку мотоблока так, чтобы он не наклонился в сторону плуга, то есть нужно от балансировать стоящий на подставках мотоблок с плугом.
2. Высота подставок под грунтовые зацепы определяется планируемой вами глубиной вспашки почвы: если вспашка перед зимой, то высота подставок должна быть до 20-25 см, если вы собрались пахать весной, то высота подставок меньшая — 10-20 см.
3. После того, как мотоблок от балансирован, с помощью регулировочных болтов наклон корпуса плуга выставьте так, чтобы его пятка была параллельной земной поверхности (фото 3).
На фото 4 показан отрегулированный правильно плуг с пяткой, параллельной поверхности земли.
4. Далее снимите мотоблок с подставок, выставьте водило так, чтобы ручки управления были на уровне пояса.Такое положение водила мотоблока при работе не нагружает руки и они долго не устают при работе. Когда все операции по регулировке плуга выполнены, можно приступать к пахоте.

Перед началом основной вспашки почвы мотоблоком выполните контрольную вспашку и оцените правильно ли отрегулирован плуг,каково качество отвала почвы и какая глубина борозды.

Гребень последующей борозды должен лежать близко от гребня предыдущей борозды, то есть между ними (гребнями) не должно быть более 10 см расстояния.Так же последующая борозда не должна ложиться на предыдущую борозду с навалом почвы. Чтобы это получалось, правым колесом мотоблока нужно ехать не по основанию предыдущей борозды, а посередине ее отвала (предыдущей борозды) (фото 6).

С каким навесным оборудованием работает мотоблок

Любой опытный фермер знает, что при помощи мотоблока, культиватора или иной мототехники можно механизировать практически все сельскохозяйственные работы: начиная обработкой земли для подготовки её к посевам и заканчивая перевозкой собранного урожая. Универсальными мотоагрегаты стали благодаря возможности применения разнообразного навесного оборудования. Помимо отвальных и прочих плугов, для обработки паханой земли и возделывания целины создана такая техника, как:

Бороны служат для того, чтобы пахать целину, а также для предпосевного (весенняя) или послеуборочного рыхления (осенняя) пахотной почвы на глубину 7-14 см. С помощью боронования мотоблоком, культиватором выравнивают поверхность, закрывают влагу, уничтожают сорную траву. Рабочими органами таких сельхоз орудий выступают металлические зубья или диски сферической формы. На этом видео можно наглядно посмотреть, как правильно пахать мотоблоком и самодельной бороной. А также оттуда можете подчерпнуть усовершенствование для бороны.

При помощи окучника производят окучивание картофеля, нарезание борозд для посева семян, засыпку посадочного материала, а также присыпание сорняков непосредственно в зоне рядков. Приспособления для окучивания бывают однорядные и двухрядные, с фиксированной и регулируемой шириной захвата, различимые как по конструктивному решению, так и по своей эффективности. Здесь представлено видео, как мотокультиватор Нева МБ2 производит обработку с навесным двухрядным окучником-пропольником.

Почвофрезой можно пахать целину, проводить предпосевную и основную обработку вспаханной земли. Данное сельскохозяйственное орудие позволяет фрезеровать, культивировать землю и качественно готовить её к посеву. Оно способно не только перепахать почву, но и перемешать ее с удобрением, раскрошить крупные пласты, измельчить частицы жнивья, разровнять посевную площадь. Почвофрезы для культивации бывают разного типа, в зависимости от количества режущих элементов. На этом видео показано, как на деле пахать мотоблоком с установленной на нём фрезой, а также культивирование.

Грабли

Грабли для мотоблока — навесное оборудование, присоединяемое к агрегату при помощи специального адаптера, можно встретить модели, агрегатируемые при помощи сцепки.

Кроме того, это оборудование имеет несколько модификаций:

ленточные грабли (ворошилки);
поперечные сеноуборочные грабли;
грабли “Солнышко”.

Рассмотрим каждую модификацию подробнее:

Поперечные сеноуборочные грабли

Это навесное оборудование используется для качественного сгребания сена или травы в валки.

Насадка используется в комплекте с адаптером, превращающим мотоблок в мини-трактор. Рабочий орган приподнимается при помощи рычага и им же опускается. Работа осуществляется с опущенными граблями.

Установка данного навеса возможна, как в передней части мотоблока (имеется специальный поворотный механизм), так и в задней его части. Грабли выполнены из прочной стали, защищены специальным антикоррозийным покрытием, имеют длительный срок службы.

При желании, владельцы садовой техники могут сделать грабли для мотоблока своими руками, для этого в интернете имеется множество описаний, подробных чертежей и видеороликов.

Грабли “Солнышко”

Грабли-ворошилки для мотоблока “Солнышко” состоят из трубчатой рамы, на которую может крепиться от двух до четырех независимо вращающихся дисков. Такие сеноворошилки идеальны на площадях с неровным рельефом.

Диски оснащены высококачественными подшипниками, и закреплены на раме при помощи специальных держателей. Ширина обработки может достигать более 2 м. Данное оборудование крепится в задней части мотоблока и подходит как к отечественным агрегатам, так и к китайской технике. При желании, грабли “Солнышко”,агрегатируются и с небольшим трактором.

О том, как работают эти грабли ворошилки для мотоблока расскажет короткое видео:

Ленточные грабли

Ленточные грабли также принадлежат к категории ворошилок. Их можно приобрести в магазинах, или же изготовить своими руками из подручных материалов. Как сделать грабли на мотоблок собственноручно расскажет и покажет видео:

Это оборудование позволяет быстро сформировать стог, захватывая и перебрасывая скошенную траву, сено и даже присохшие кормовые культуры.

Сеноворошилки, будь то “Солнышко”, или ленточного типа, намного производительнее своих поперечных аналогов, их конструкция более сложна, требования к эксплуатации повышены. Кроме того ими актуально пользоваться для перебрасывания сена с одной стороны (высохшей) на другую, для более быстрой просушки.

Что это такое?

Мотоблок похож на мини-трактор, его настоящее участие в работе начинается с оснащения навесным оборудованием. «Симбиоз» двигателя и всевозможных насадок позволяют пахать, взрыхлять, колоть дрова, перевозить груз, косить траву, чистить снег. Все эти приспособления можно поставить на мотоблок и получить миниатюрный экскаватор, трактор или газонокосилку.

Мотоблок часто путают с культиватором, и тот и другой проводит на грунте предпосадочные работы.

Но следует понимать, что возможности первого намного шире второго, хотя и полностью зависят от навесного оборудования. Мотоблок мощнее культиватора, его тяговые усилия происходят за счет колес. Он также имеет двигатель, зачастую внутреннего сгорания, трансмиссию, регулирующую скорость и коробку передач, руль (пульт) управления. Как видим, устройство несложное, поддается самостоятельному ремонту.

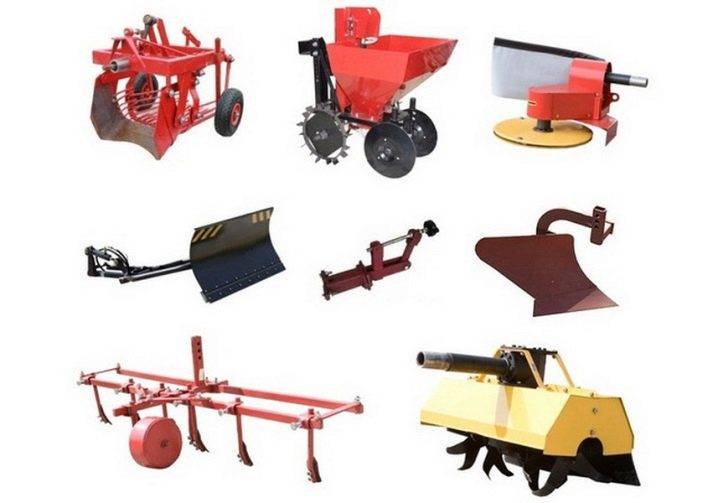

К мотоблоку приобретается навесное оборудование разных типов, например, стационарное монтируется к адаптеру. Активаторное зависит от вращательных мощностей редуктора. На осевом оборудовании насадки делают обороты под весом мотоблока. Посадочно-рулевые дополнения относятся к адаптерным насадкам.

Навесное и прицепное оборудование для мотоблока

Обратите внимание, что для мотокультиватора подойдет далеко не вся

Плуг для мотоблока

Оборотные (реверсивные) плуги. Оборотные плуги имеют двойные переворачивающие лемехи. Один работает на почве, а второй в воздухе переворачивает почву. После каждой проходки поля оборотный плуг переворачивают и можно продолжать работать. Борозда при каждом новом проходе имеет отвал в одну сторону. Это дает возможность избежать появления гребня. Поверхность поля будет иметь однородную и ровную структуру. Работа оборотным видом будет проходить быстро и качественно.
Роторные плуги. Такие модели имеют значительное отличие от предшествующих двух типов, и нередко их приравнивают к культиваторам. Роторные плуги оснащены несколькими загнутыми лемехами, расположенными на одной оси. Даже при незначительных физических усилиях таким плугом можно обработать почву до 30 см в глубину. Кроме того, имеется особое функциональное отличие роторного плуга от остальных видов – он может перемещаться по различным траекториям, а не только по прямой линии.

Сеялки для мотоблока

Рядовые. Преимуществом этих сеялок является одновременная заделка семян при рядовом высевании.
Гнездовые – те, которые размещают семена гнездами.
Пунктирные (сеялки точного высева). Семенной материал размещается на равномерном расстоянии при посеве в широкий ряд. Эти агрегаты оснащены специальными щеточными механизмами, которые контролируют внесение в почву точно заданного количества семян.
Квадратно-гнездовые сеялки размещают посевной материал по предварительно намеченным прямоугольникам или квадратам.
Разбросные. Это сеялки разбрасывают семена по всему обрабатываемому земельному участку.

Картофелекопалка для мотоблока

простые (универсальные). Они имеют вид лопаты с зубцами сверху, состоят из лемеха, вытряхивателя и простой стойки. В процессе работы острая часть картофелекопалки приподнимает почву, которая вместе с клубнями попадает на зубцы. Затем все лишнее отряхивается и готовый к ручной сборке картофель остается на поверхности. Такой тип стоит достаточно недорого, подходит для использования в почвах легких и средней тяжести. Средняя глубина копки для простых картофелекопалок составляет 150 мм, а ширина захвата – 200 мм.
вибрационные (грохотные, вибрационно-грохотные). Их конструкция включает лемех в виде активного ножа и вибрационный стол-решетку. Работая, эта картофелекопалка ножом срезает клубни, которые попадают на грохот и механически отделяются от земли: грунт просеивается через решетку, а картофель откидывается в сторону. Средняя глубина подкапывания данных моделей равняется 150-200 мм, ширина захвата составляет от 360 до 400 мм. К выбору вибрационной картофелекопалки нужно подходить крайне внимательно, чтобы модель оборудования походила к конкретному мотоблоку.
транспортерные (ленточные). Они по своей конструкции похожи на вибрационные картофелекопалки, но оснащены транспортерной лентой. Именно проезжая по этой ленте, клубни очищаются от грунта и остаются неповрежденными. Глубина копки ленточной картофелекопалки – 200 мм, а ширина захвата достигает 530 мм.

Изготовление навесного оборудования

Конечно же, очень много информации на сайте будет посвящено самодельному навесному и дополнительному оборудованию для мотоблоков и мотокультиваторов: фото, картинки и рисунки с описаниями как сделать своими руками, статьи, советы и рекомендации. Очень надеемся, что все кто искал в интернете оригинальные и необычные идеи и решения по изготовлению снегоуборщика, культиватора, лопаты, плуга, бороны, полольников, сцепки, щетки для подметания мусора во дворе, описание устройства и принципа работы самодельной картофелесажалки, роторной или сегментной косилки, особенности конструкции и процесса изготовления фрез, граблей, отвала, утяжелителей колес и другие вопросы по сборке и монтажу инвентаря и аграрных приспособлений своими руками смогут найти для себя что-то полезное и интересное.

Все материалы на сайте motoblok.populjarno.com: фото, картинки, рисунки, чертежи, схемы, советы, статьи, пошаговые инструкции о том, как сделать, собрать или построить своими руками мотоагрегат в сборе или отдельный его узел (колесо, редуктор, вал отбора мощности и др.), изготовить в условиях домашней мастерской прицепные приспособления и сельскохозяйственный инвентарь (прицепной воз, оборотный одно или двухкорпусный плуг, адаптер, грабли, отвал, косилку травы, окучник, культиватор, копалку картошки по чертежам), отремонтировать и провести настройку, регулировку и техническое обслуживание, как правильно выбрать и где лучше купить мотоблок и навесное оборудование к нему, вся эта интересная и полезная для самодельщиков и фермеров информация собрана и представлена для бесплатного просмотра, скачивания, ознакомления и изучения в следующих разделах:

Мотоблоки самоделки

Подборка пошаговых фотографий с подробными инструкциями по сборке легких и тяжелых, карбюраторных и дизельных, двухколесных и четырехколесных мотоблоков с ломающейся рамой или на гусеничном ходу, описание особенностей их изготовления из запчастей от мотоцикла, от бензиновой пилы, от грузового и легкового автомобиля, от трактора и других агрегатов и механизмов, советы как сделать редуктор, раму, сочлененный узел сцепки, принудительное воздушное или водяное охлаждение, зажигание, сцепление и другие системы и узлы двигателя своими руками.

Схемы и чертежи деталей мотоблока

Чтобы сделать мотокультиватор, какой-либо узел, агрегат или деталь мотоблока необходимы чертежи и схемы компоновки, изображения общего вида, эскизы деталей, рисунки и картинки для наглядности и визуального представления взаимного расположения составляющих частей в общей конструкции, для определения формы и основных размеров изготавливаемой запчасти, установления способа соединения и крепления, выбора материала и необходимости изменения его свойств и состояния (закалка, отпуск). В данном разделе также представлены пошаговые инструкции по изготовлению колес с грунтозацепами, коробки переключения передач, вала отбора мощности, промежуточного вала, чертежи редуктора и рамы, схемы кинематики крутящего момента и подключения электрооборудования.

Самодельное прицепное оборудование

Для тех, кто хотел посмотреть фотографии, картинки и рисунки аграрного самодельного инвентаря и приспособлений для мотокультиватора: окучиватели, обычные и оборотные плуги, дисковые и ротационные косилки, адаптеры, прицепы, фрезы, отвалы, бороны, сажалки картошки и картофелекопалки, и другого прицепного и дополнительного оборудования с описаниями и инструкциями по его изготовлению своими руками, переделке, улучшению конструкции и внесения других рационализаторских изменений с целью повышения производительности и качества труда.

Чертежи приспособлений для мотоблока

Устройство конструкции основных узлов и отдельных деталей навесного сельскохозяйственного оборудования (снегоуборщики, фронтальные и прицепные косилки, адаптеры, картофелесажалки и копалки) с описаниями способа сборки, крепления и установки на мотоблок. Чертежи фрез, полольников, плоскорезов, окучников, лопат-отвалов, граблей со инструкциями, советы по выбору запчастей и материалов для изготовления (марки стали или чугуна, указание параметров металлического уголка, швеллера, прута, круглой или прямоугольной трубы и т.д.)

Как выбрать снегоуборщик к мотоблоку

Перед тем как купить агрегат, необходимо определиться, для каких целей он будет использоваться (только зимой или в другие сезоны), какую территорию им придется чистить и как часто будет использоваться

Обратите внимание на следующие параметры:

Ширина захвата. Для собственных нужд хватит 50–70 см в зависимости от ширины дорожки, которая будет очищаться.
Высота убираемого снега. Стандартная высота у большинства машин составляет в среднем около 0,5 м.
Дальность выброса. Зависит от снега (слежавшийся или свежий), направления и силы ветра, угла козырька.
Вес. Чем больше весит снегоочистительный аппарат, тем лучше сцепление с поверхностью и вероятность отсутствия пробуксовки. С другой стороны – сложнее в управлении.
Рабочая скорость. Оптимальное значение – 2–4 км/ч.
Совместимость с мотоблоками – использование конструкции с разными моделями. Как вариант, можно использовать специальные переходники.
Размеры (длина, глубина, высота). Чем больше навесной блок снегоуборщика, тем с большим количеством снежной массы он сможет справиться за один подход.
Дополнительные аксессуары и оборудование, например, набор лопастей, запасной ремень.

Регулировка плуга на мотоблоке

Для работы на разных видах почвы, агрегат нужно настраивать иначе. Но основная регулировка происходит по нескольким критериям:

настройка глубины вспашки;
регулировка угла атаки;
нарезка первой борозды.

Глубина вспашки. От настройки глубины пахоты зависит дальнейший процесс выращивания сельскохозяйственных культур. Если настроить недостаточную глубину, то корни вредоносных растений останутся под грунтом, а если глубина будет слишком большая, то плодородный грунт перемешается, и растения не получат нужных питательных элементов.

Угол атаки. Регулировка происходит при помощи полевой доски. От угла атаки зависит производительность работы агрегата: если угол атаки больше, чем нужно, то устройство застрянет в земле, а мотоблок забуксует; а если угол атаки будет недостаточным, то плуг не будет снимать нужный слой почвы.

Первая борозда. После проведения всех настроек нужно произвести пахоту первой борозды. На этом этапе становится понятно правильно ли настроен плуг. При следующей пахоте машина опускается одним колесом в колею, а дальнейшая настройка происходит в борозде.

Регулировка глубины вспашки

Глубина вспашки задается по двум параметрам:

тип обрабатываемой земли;
конструкционные особенности.

Перед началом настройки нужно найти максимально ровную площадку. Если есть возможность произвести регулировку на асфальте, то переместите машину на него. Когда техника пашет почву, правым колесом она движется по колее, а левое колесо находится на необработанной земле. Чтобы воссоздать такое положение машины, нужно установить под левое колесо мотоблока подставки, высота которых должна составлять глубину вспашки.

Глубина вспашки настраивается при помощи регулировочного колеса. Чем глубже будет опущено опорное колесо, тем меньше будет глубина пахоты и наоборот. Высота опорного колеса должна быть равна высоте поднятой стороны.

Угол атаки

Угол атаки регулируется на раме устройства. Настройте горизонтальное положение рамы с помощью талрепа и опустите агрегат до касания лемеха земли. Потом нужно немного приподнять корпус, чтобы задняя часть лемеха была поднята над землей на несколько сантиметров.

Если угол атаки будет слишком большим, то мотоблок будет зарываться в землю. Если угол атаки будет маленьким, то агрегат не погрузится на нужную глубину, а распашет только верхний слой почвы.

Первая борозда и угол отвала

Последняя регулировка — это нарезка первой борозды. После пробной пахоты становится понятно, правильно ли настроено устройство. Если техника не буксует и агрегат заглубляется легко, то значит плуг отрегулирован.

После нарезки борозды, машина опускается правым колесом в колею. После этого уточните глубину вспашки и отрегулируйте агрегат. Теперь можно приступать к полноценной вспашке.

Затачивание лемеха

Главный рабочий элемент плуга — это лемех (нож). На лемех приходится основная нагрузка при вспашке, потому что именно этот элемент прорезает слой земли. Со временем лемех затупляется, что приводит к уменьшению производительности пахоты. На агрегате должен быть установлен съемный лемех.

При повреждении режущей кромки, устройство перестаёт легко заглубляться в землю, а мотоблок начинает буксовать. Если процесс вспашки ухудшился, то значит пора произвести ремонт. Правильно заточить лемех можно только на специальном оборудовании, которое раскалит сталь, чтобы сделать её пластичной. После того, как сталь будет более пластичной, её выправляют, остужают и затачивают. В домашних условиях можно воспользоваться станком для заточки инструмента. Затачивать лемех нужно под небольшим углом, со стороны, на которой он врезается в землю.

Регулировка на тяжелых мотоблоках

Настройка плуга на тяжелых дизельных мотоблоках не отличается от регулировки на машинах легкого класса. Единственное, что на тяжелых машинах не устанавливают грунтозацепы, потому что масса такой техники превышает 200 кг. Главное, соблюдайте технику безопасности при подключении агрегата и вспашке. Ведь чем мощнее техника, тем нужно быть более внимательным при работе.

Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Домкрат для мотоблока своими руками

Домкрат необходим для удобства проведения ремонтных работ: заменить колесо, установить грунтозацепы и прочее. Для мотоблоков подойдет ножничный тип. Чертежи и фото с пошаговой инструкцией по созданию домкрата легко найти в Интернете.

Создать домкрат ножничного типа можно переделав винтовой, а также изготовить из специально созданных деталей. Оба варианта просты в исполнении и требуют минимум затрат. Однако необходимо специальное оборудование – болгарка, дрель, сварочный аппарат.

Основа такого устройства представлена двумя одинаковыми рамами, к которым привариваются металлические пластины, установленные крест-накрест.

Пользуетесь ли Вы самоделками для мотоблока?

Установка и настройка плуга

Перед тем, как начать пахать землю, следует прикрепить плуг к мотоблоку. Для этого необходимо соединить их при помощи специальной сцепки (обычно она не входит в комплект поставки и продаётся отдельно).

Вот подробная видео инструкция о том, как подготовить мотоблок к пахоте:

Плуг следует соединять с мотоблоком исключительно на ровной поверхности. Благодаря этому можно произвести правильное сцепление. Иначе общая конструкция будет собрана под наклоном, и плуг будет функционировать неправильно.

Затем следует отрегулировать плуг для вспашки. В своём правильном положении полевая доска должна быть параллельна линии борозды.

Вот подробная видео инструкция об основных проблемах и нюансах, которые могут возникнуть при регулировании плуга:

Глубину пашни можно установить при помощи специальных болтов передвигая их в вертикально-продольной плоскости. Глубину можно регулировать, после того, как начали пахать. Однако следует быть внимательными и обязательно следовать инструкциям безопасности.

Плуг может эксплуатироваться как при движении мотоблока вперед, так и при его движении назад. Благодаря тому, что он может вращаться вокруг своей оси.

Самым распространённым минусом в работе плуга является тот факт, что он уводиться в сторону. Как решить этот вопрос, смотрите ниже:

Для лучшей зацепки мотоблок должен быть оснащён металлическими грунтозацепляющими колёсами. Они служат дополнительными стабилизаторами при работе плуга. Народные умельцы делают свои варианты таких колёс. Они на стандартные покрышки просто натягивают цепи, и получается конструкция, которая по своим характеристикам ничем не уступает специальным металлическим колёсам.

Ограничения по технике безопасности

работать с плугом под действием алкоголя или каких-либо других веществ, которые снижают скорость реакции или внимание;
работать с мотоблоком при неисправностях в плуге;
работать с мотоблоком с расшатанными креплениями;
производить ремонт или какие-либо манипуляции во время движения плуга.

Эти правила просты и более чем понятны каждому здравомыслящему человеку.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Также можете посмотреть чертежи и сборку плуга для минитрактора Т 25

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Техника безопасности при вспашке грунта

При эксплуатации мотокультиватора обязательно нужно соблюдать несложную технику безопасности:

Приступать к работе можно после комплексного ознакомления с инструкцией;
Управление агрегатом нельзя доверять детям или людям, которые не имеют первоначальных навыков обращения с такой техникой;
Возле агрегата не должны находиться другие люди и животные;
Нужно держать на безопасном расстоянии ноги и руки от вращающихся деталей;
Вспахивать следует в специальной одежде или закрытой обуви и брюках;
Не рекомендовано одновременно держать ручки переднего и заднего хода, одна должна быть опущена.

Мотокультиватором Крот легко и быстро обрабатывается большие площади. Простые рекомендации позволят уберечься от несчастных случаев и увеличат срок использования машины.
