Насосные станции для скважин: как выбрать, особенности подключения и установки

Как выбрать

Если устройство покупается на несколько лет, то лучше не жалеть денег и взять более дорогую и качественную установку.

Параметры выбора:

1. Объем бака. Нужно сделать правильные расчеты по планируемому расходу воды. Посчитать все точки, санузлы. Также включить в список бассейн, баню, огород — если таковые имеются. Чем больше точек и человек, проживающих на даче, тем больше объем бака нужно выбирать.
2. Мощность. Чем чаще вы будете пользоваться водой, и чем больше человек будет проживать на даче, тем больше мощность нужно выбирать.
3. Рассчитать глубину грунтовых вод. От этого будет зависеть мощность и глубина подъема воды.
4. Гарантия качества, высокая производительность и сила напора. Чем сильнее напор, тем лучше. Также нужно учесть потери при подаче воды через трубы.
5. Лучше будет если бак насоса и все устройство будет изготовлено из нержавеющей стали. Такую установку можно будет установить и на поверхности, и в колодце. Бак и другие составляющие могут быть изготовлены из чугуна. Но такую установку лучше установить дома. Она склонна к коррозии.
6. Если позволяют финансы, можно купить насосную станцию, оснащенную фильтром для очистки воды и датчиком сухого хода.

Примите во внимание: перед покупкой и установкой насосной станции, нужно тщательно рассчитать расстояние от колодца, скважины до места подачи воды. Если оно находится далеко, то придется купить дополнительно скважинный насос.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

• Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
• Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
• Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Насосный узел – помещение для станции

Насосный узел

Помещение для станции должно отвечать следующим требованиям:

• Безопасность
• Защита от морозов
• Обеспечение простого и быстрого доступа ко всем узлам и к горловине скважины
• Достаточный объём для того, чтобы разместить там вытащенные патрубки, дополнительное оборудование, которое устанавливается временно, погружной насос, лебёдки для извлечения патрубков и т.д.
• Возможность подведения электричества
• Санитарную безопасность
• Защиту от проникновения верховых грунтовых вод в скважину

В самом простом случае насосный узел монтируют ниже глубины промерзания под землёй. Выкапывают яму, делают на дне её гидроизоляцию, бетонируют дно, оформляют верх обсадной трубы крышкой с отверстиями под патрубки, ставят в яму бетонное кольцо, вокруг которого также монтируют гидроизоляцию, устанавливают сверху утеплённую крышу с защитой от морозов – можно обойтись обычной бетонной крышкой от установленного бетонного кольца с отверстием под люк.

Резервуар для воды, ввиду большого объёма, часто устанавливают вне ямы. Он также должен иметь защиту от холода и возможность прогрева на случай замерзания. Часто резервуар делают в виде небольшой водонапорной башни – это практичное решение, обеспечивающее стабильную работу водопровода даже от погружного насоса небольшой мощности и менее дорогое, чем покупка дорогого оборудования для подъёма воды с большой глубины.

Как достать прибор из скважины?

Вопреки обманчивой простоте действий, как вытащить насос из скважины, на самом деле это довольно трудоемкий и ответственный процесс. Притом его сложность во многом зависит от того, на какой глубине установлено приспособление. Необходимо осознавать, что принципиальна не столько высота самого источника, сколько уровень воды в обсадной трубе, то есть динамический и статический уровень.

Например, в источнике глубиной 120 м статический уровень может находиться на отметке в 10 м. Тогда прибор будет опущен на глубину около 20 м, что значительно облегчит его подъем. Самым простой вариант – это извлечение насоса, который находится на глубине до 30 м. В этом случае конструкция обладает относительно небольшой длиной и массой, что позволяет достать ее на поверхность при помощи двух человек.

Изделия, помещенные на глубину от 30 и до 100 м, поднять на поверхность более проблематично. Длина конструкции на порядок больше, масса ее тоже возрастает. Помимо этого, чем ниже устанавливается оборудование, тем оно мощнее и, следовательно, тяжелее. Не следует упускать из вида и вес воды, заполняющей трубу. В результате, масса всей конструкции получается внушительной. Самому или вдвоем извлечь насос не удастся. Потребуется поддержка нескольких человек и специальные приспособления: лебедка или манипулятор.

Насос, погруженный в шахту более чем на 100 м, обычно опускается на трубах из нержавейки. Допускается способ и с трубами ПНД с давлением 16 атм. Для подобных конструкций применяют усиленные оголовки и страховочный трос с увеличенным сечением. В итоге, их вес очень внушительный. Для подъема оборудования на поверхность обязательно применяется автокран или специальная лебедка.

Процесс подъема насосной станции начинается с отключения электропитания. Затем нужно открутить водопроводную трубу в месте соединения. Теперь можно начинать поднятие. Неторопливо и очень аккуратно вытягивается прибор на поверхность, страхуя его при этом тросом

Чтобы избежать проблем, тянуть нужно осторожно, но непрерывно

Самая существенная неприятность, которая может произойти при подъеме старого оборудования, если застрял или упал насос в скважину. В особо тяжелых случаях придется организовать бурение новой скважины, поскольку застрявший прибор не позволит больше использовать прежний источник. Однако насосный агрегат всегда можно попытаться вынуть. «Сантехник Портал» объяснит, как это сделать правильно.

Какие элементы насосной станции можно изготовить самостоятельно

Чтобы уменьшить стоимость насосной станции, можно изготовить гидроаккумулирующий бак своими руками. В качестве корпуса используют газовый баллон или другую емкость цилиндрической формы. В таких устройствах мембрану не применяют, а выход воды организуют через сифонную трубку. Давление в воздушной подушке создают таким, чтобы насос включался при уровне, не допускающем попадания воздуха в систему. Подъем и стравливание давления осуществляют через ниппель, установленный в верхней части корпуса.

Вместо реле давления можно использовать датчики уровня. Насос включается при достижении нижнего значения, а выключается по сигналу верхнего. При этом давление в системе регулируют воздушной подушкой.

Выбор места для скважины

Обычно профессиональные бурильщики не дают четких рекомендаций по поводу того, где именно следует копать шахту. Воду они найдут везде, а вот пользоваться в итоге водопроводом придется вам

Какие параметры важно учитывать при обустройстве скважины?

• В санитарных нормах четко прописано расстояние от водозабора до других объектов. Это 5 метров от жилого строения и 25 от септика. Вам необходимо решить, где будет парковка или гараж, курятник или другие строения для скота и птицы. Кроме того, скважина обязательно должна быть размещена на расстоянии не менее 10 метров от соседского забора. Не редки ситуации, когда соседские постройки могут просто-напросто испортить воду, например, как в случае с установленной неподалеку уборной. Помните об этом, ведь даже самая герметичная шахта со временем может начать пропускать вредные стоки.
• На участке с выраженным рельефом нельзя бурить скважины для воды в низинах. Во время весеннего таяния снега вода может загрязниться за счет стоков. К примеру, кишечная палочка способна жить в воде более года! Причем участок должен быть оценен профессионалами. Уклон в 3 градуса невозможно заметить, однако этого может быть достаточно для загрязнения воды.
• Если же другого выхода нет и вам придется проводить буровые работы в низине, перед тем, как подключить скважину, необходимо сделать качественную дренирующую систему.
• В радиусе 5-7 метров не должно быть растений и деревьев даже в планах на будущее.
• Учтите, что также понадобится место, на котором будет размещаться оборудование для бурения и укладки труб ПНД. Площадка для доступа техники должна иметь такие размеры – не меньше 4 метров в ширину и не менее 9 метров в длину.
• Обязательно следует оставить запасное место для другого водозабора. Дело в том, что в крайне редких случаях возможно сделать ремонт существующей системы.
• Ни в коем случае нельзя размещать источник в подвале дома! Обычно там делают подключение насоса к так называемым абиссинским скважинам. Однако вода из нее годится разве что для полива растений.

Идеальным местом для бурения может стать свободная лужайка, которая находится на нужном расстоянии от всех построек. Скрыть люк можно при помощи небольшой садовой скульптуры или фонтана.

Выбор места размещения насосной станции

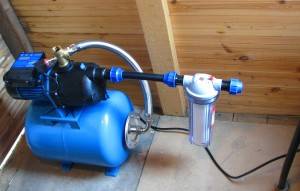

Насосная станция расположенная в доме

Установку для перекачки воды из скважины в трубопровод можно смонтировать в самом доме или в пристройке к основному строению. И оба варианта размещения имеют свои достоинства и недостатки, а равно и накладывают ограничения на выбор модели насосной станции.

Так, внутреннее размещение исключает использование в качестве станции очень шумной модели с встроенным эжектором. Ее придется заменить моделью с выносным эжектором, которая работает практически бесшумно. Но последний вариант (станция с выносным эжектором) демонстрирует производительность на уровне 30-35 процентов от аналогичного показателя модели со встроенным блоком всасывания.

Внешнее размещение станций с внутренним эжектором, удаленных от жилой зоны строения, вполне оправдано и с точки зрения производительности системы автономного водоснабжения, и с позиции сохранения уровня комфортного проживания в доме. Да, такая станция шумит, но шумит она за стенами жилища.  А вот проблем с производительностью в данном случае нет в принципе.

Впрочем, выносное размещение генерирует совершенно иную проблему – расположенную в пристройке станцию придется утеплять и отапливать. Иначе она попросту замерзнет зимой

В итоге, если строение нуждается в достаточно объемном водоснабжении (многоквартирный дом, ресторан, кафе), то станцию придется размещать за пределами жилища – в пристройке, отапливаемом гараже, утепленном сарае. Ну а если потребности не выходят за рамки стандартного расхода воды (краны, душ, сливной бачок), то станцию можно разместить в подвале или подсобном помещении.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Как утеплить наружный водопровод

Укладка магистрали ниже уровня промерзания грунта решает проблему дополнительной теплоизоляции, однако не всегда существует возможность рытья глубоких траншей. Приходится располагать трубы на небольшой глубине, предварительно утеплив их со всех сторон.

Раньше использовали единственный приемлемый способ – оборачивали изделия теплоизоляционным материалом, например, минераловатной оболочкой, затем гидроизоляцией, чтобы снаружи не проникала вода.

Наиболее эффективным способом является применение греющего электрокабеля. Трубопровод для подачи воды имеет диаметр 32 мм, значит, кабель достаточно протянуть вдоль магистрали, закрепив его прямо на трубе.

Производители кабеля гарантируют, что он защитит водопровод даже при температуре -50º С на поверхности. Благодаря встроенным датчикам электроподогрев поддерживается на отметке +5º С

С чего начать?

Все начинается с проекта, поскольку владельцу участка необходимо знать технические характеристики оборудования, которое включается в состав насосной станции.

Кроме того, есть факторы, которые влияют на выбор того или иного элемента системы. К их числу относятся:

1. Дебет скважины, который определяет, какой объем воды насос будет откачивать за единицу времени из данного источника.
2. Объем потребления воды. Он зависит от того, сколько человек будут проживать в доме на постоянной основе, какая бытовая техника подключена к системе, осуществляется ли полив огорода и т.д. Но объем потребления воды не может превысить дебет скважин или колодцев.
3. Глубина источника и другие характеристики скважины. Это нужно для того, чтобы выбрать насос с подходящими техническими параметрами.

Кроме того, при проектировании учитывают архитектурные особенности здания — например, этажность, поскольку нужно обеспечить забор воды из нижней точки и ее стабильную подачу к верхней.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

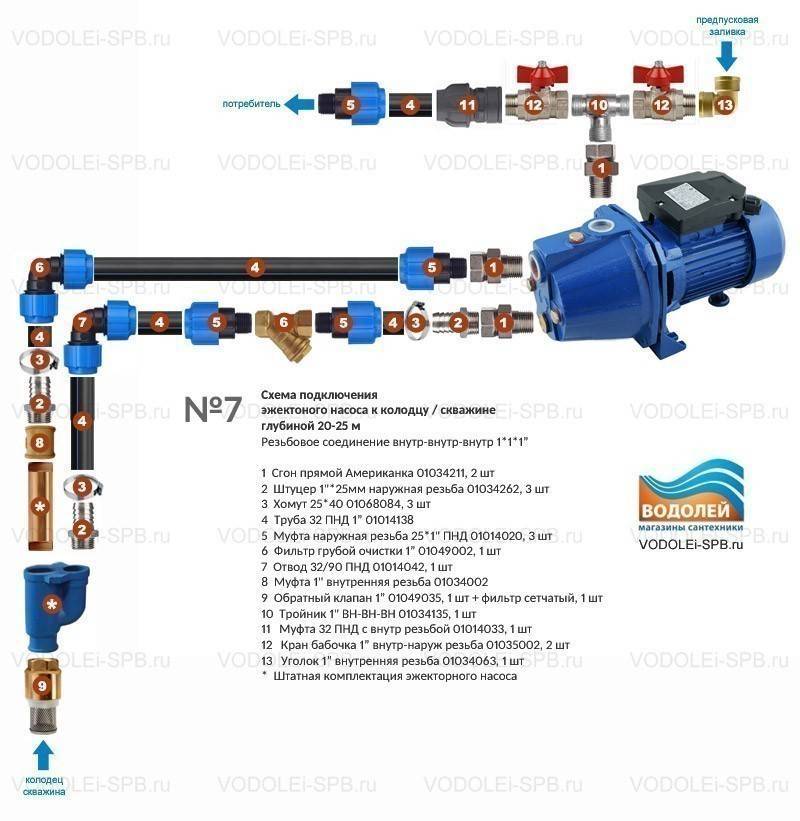

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

1. Изготовление приямка, установка адаптера или кессона.
2. Создание проекта и прокладывание трубопровода.
3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

Подготовка сопутствующих монтажу материалов

Для монтажа необходимо подготовить материалы и крепежные элементы. В большинстве случаев для крепления агрегата используют трос. Он прослужит дольше, если будет изготовлен из нержавеющих материалов. Можно использовать стальной в пластиковой оплетке.

Трубы для подачи воды могут быть металлическими или пластиковыми. В большинстве случаев применяют ПНД-изделия. Диаметр шланга и напорного патрубка насоса должны быть одинаковыми. При использовании ЦН совместно с гидроаккумулирующей емкостью устанавливать на выходном патрубке насоса нецелесообразно, т. к. перед реле давления на обвязке гидроаккумулятора смонтирован аналогичный.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия.

Для крепления насоса и герметизации обсадной конструкции используют оголовок, состоящий из нижнего фланца, резинового уплотнительного кольца и крышки. На внутренней стороне имеется рым для подсоединения тросика. Трубу лучше ставить без соединений — это уменьшает вероятность возникновения течи.

Если возникла необходимость удлинения электрического кабеля, то соединение изолируют при помощи термоусадочных трубок. Сечение жил дополнительного проводника не должно быть меньше основного.

Характеристики скважины, которые нужно знать

Скважина для водоснабжения

Скважина – отверстие в грунте, которое предназначено для откачки воды из водоносного слоя.

Скважина обязательно комплектуется обсадной трубой, предотвращающей оползание её стенок.

Обсадная труба в нижней части может иметь отверстия в боковых стенках для подачи воды, однако как правило отверстия внизу трубы вполне достаточно для комфортной её работы.

Нижняя часть скважины засыпается гравием, чтобы свести до минимума заиливание и загрязнение воды.

Далее будут перечислены характеристики скважины, которые необходимо знать при подключении насосной станции к ней, и как они влияют на её работу.

Статический уровень воды в скважине

Статический уровень воды в скважине – это расстояние от поверхности почвы до зеркала воды, которое образуется при наполнении скважины водой из водоносного слоя. Естественно, устанавливать патрубок забора воды выше статического уровня смысла никакого нет. В статическом уровне скважины могут быть сезонные колебания – обычно зимой и летом он ниже, а весной и осенью – несколько выше.

Динамический уровень воды в скважине

При откачивании воды из скважины происходит снижение уровня. При этом параллельно происходит другой процесс – наполнение водой из водоносного слоя. По закону сообщающихся сосудов, чем больше эта разница – тем быстрее вода поступает в скважину. Когда скорость поступления воды становится равной скорости, с которой насос способен откачивать воду, наступает равновесие.

Уровень воды, который достигается при этом в скважине, называется динамическим уровнем воды в скважине. Этот уровень зависит от текущего статического уровня воды в скважине и производительности насоса. Устанавливать заборный патрубок рекомендуется на уровне, который будет ниже динамического уровня воды:

• Глубина скважины. Глубина скважины – это расстояние от её верха до нижней части, где начинается грунт. Учитывая, что нижняя часть трубы засыпается гравием на расстояние один-два метра, фактическая глубина будет несколько ниже глубины обсадной трубы. В процессе эксплуатации скважины глубина её будет постоянно уменьшаться – давление воды будет проталкивать грунт наверх, рано или поздно гравийная подсыпка также заилится, и придётся делать новую. Для стабильной долговременной работы скважину необходимо делать большой глубины – так обеспечивается достаточный дебет скважины и динамический уровень воды, соответствующий производительности насоса.
• Глубина скважины также влияет на стабильную работу насоса и отсутствие в воде механических примесей. Если заборный патрубок расположен слишком близко ко дну скважины, турбулентные потоки вокруг него будут поднимать со дна большое количество ила. В результате будет закачиваться много механических примесей. Рекомендуется устанавливать заборный патрубок не менее, чем в 2-3 метрах от дна скважины. Таким образом, глубина скважины для непрерывной подаче воды должна быть не менее, чем на 5-6 метров глубже динамического уровня воды.
• Дебет скважины. Дебет скважины – это максимальное количество воды в час, которое способна выдать скважина для работы. Равен максимальной производительности насоса при непрерывной подаче воды. При правильном расчёте скважины её дебет будет в 2-3 раза больше производительности насоса, чтобы обеспечить стабильность и надёжность работы. Дебет напрямую зависит от глубины скважина и текущего статического уровня воды в скважине, а также от давления в водоносном слое.

Технические параметры выбора насосной станции для дачи или загородного дома

Заглядывая в технический паспорт устройства, внимание покупателя должны привлечь такие параметры, как:

• производительность;
• мощность;
• объем гидроаккумулятора.

Производительность оборудования – один из важнейших показателей, так как от него зависят возможности насосной станции обеспечивать потребности дома в полном объеме. Как правило, у большинства установок, предназначенных для бытового использования, он составляет от 2 000 до 6 000 л/час.

Также, в зависимости от суточного водопотребления в доме выбирается и мощность оборудования: при недостаточной насос будет работать на пределе и свой рабочий ресурс он исчерпает очень быстро.

Приобретение мощной установки неоправданно в основном с экономической точки зрения, так как ее энергопотребление будет несколько выше, а потенциальный объем перекачиваемой воды просто не найдет применения.

Разбег по мощности достаточно велик, но, как правило, он находится в пределах 0,25-1,5 кВт

Важно учитывать и емкость гидроаккумулятора с учетом водопотребления семьи в сутки, а также материала, из которого он изготавливается

Чугунные установки надежны, но имеют большой вес, стальные отличаются характерной «шумностью» во время работы.

Кроме того, их стоимость значительно выше, чем у чугунных и баков из сверхпрочного пластика, которые из-за своей инертности к воде и химическим соединениям являются самыми популярными.
