Насосная станция для колодца: правила выбора, установки и подключения оборудования

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

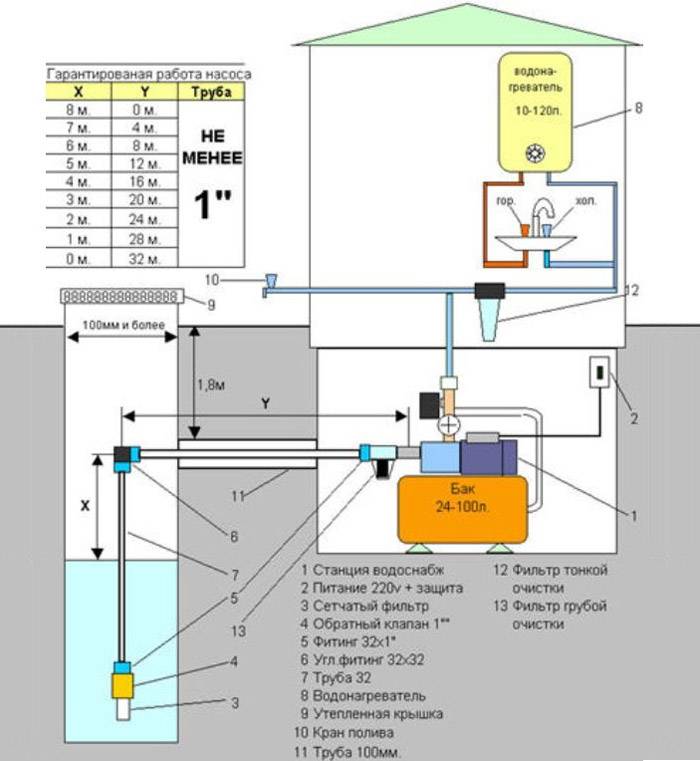

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

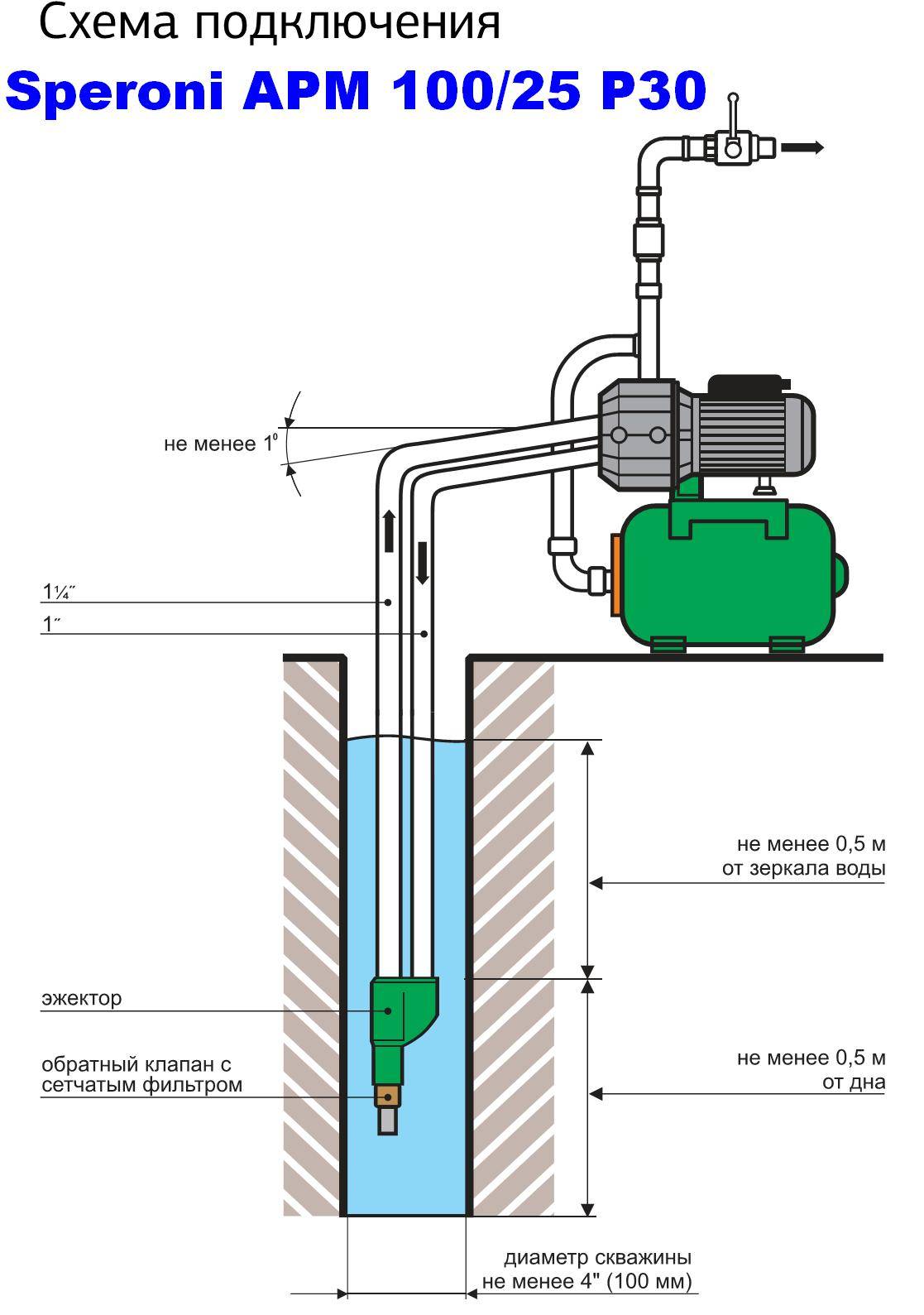

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.
Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.
Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.
Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.
Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.
При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.
Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку.
Монтаж водопровода, часть 1, летний вариант.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

• в подвале частного дома;
• в отдельной постройке;
• в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Как осуществляется подключение насосной станции к колодцу?

В зависимости от типа насосной станции и глубины колодца, возможно подключение мощной насосной станции, расположенной в помещении, от которой идет трубопровод в колодец. Трубы желательно прокладывать ниже глубины промерзания.

Схема подключения станционного устройства к водоему колодца

Возможна ли установка внутри?

Существуют специальные платформы насосной станции для колодца, которые монтируются непосредственно в нем. Но обслуживание насосной станции в этом случае затруднено. Лучше устанавливать насосную станцию в оборудованном приямке колодца или в отдельном строении, если нет возможности разместить насосную станцию в доме.

Какая станция подойдет для абиссинского колодца?

Поскольку ширина скважины абиссинского колодца обычно составляет 50 мм, лучше использовать насосную станцию, использующую самовсасывающий вакуумный насос и расположить станцию в непосредственной близости от скважины.

Об установке водозаборного оборудования следует думать при планировании скважины. Поскольку абиссинские скважины часто устраивают непосредственно в доме, проблем с размещением насосной станции не должно возникнуть.

Где купить?

В любом специализированном строительном супермаркете, магазине спецтехники, фирменных магазинах можно найти удобную в работе насосную станцию для ваших потребностей. Рекомендуется внимательно изучить техническую информацию и отзывы в интернете.

Цена вопроса?

Фирменные, надежные насосные станции повышенной мощности можно купить в среднем от 18 тыс. рублей.

Если приобретение насосной станции сейчас не по карману, а бегать с ведрами надоело, то стоимость совсем неплохого погружного насоса «Малыш» или «Ручеек» около 2 тыс. рублей.

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

• Станция должна располагаться на минимальном расстоянии от источника воды.
• Требуется поддержание определенного температурного режима.
• Принятие мер по снижению уровня шума от работы насосной станции.
• Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

• Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
• Крышку горловины плотно закрывают.
• Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
• Открывают запорную арматуру на подающих трубах и пускают воду в систему.
• Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Самые распространённые ошибки при подключении насосных станций

Чтобы вы не допустили ошибок, а насос смог отлично работать с заявленной производительности, важно исключить все потенциальные ошибки. Рассмотрим несколько правил, которые чаще всего игнорируют владельцы частных домов при установке насосных систем:

неправильная длина трубопровода. В системе необходимо обеспечить достаточную длину для функционирования насоса. Если система трубопровода будет немного длиннее, это не доставит никаких проблем. Если же вы неправильно рассчитаете длину, потребуется её увеличивать. Это стоит дорого и влияет на герметичность системы;
все соединения должны быть прочными. Используйте специальные инструменты для плотного закручивания резьбовых соединений

В противном случае вы не сможете гарантировать герметичность системы, что приведет к течи во время эксплуатации;
важно контролировать давление в гидроаккумуляторе. Если оно понижено, воспользуйтесь насосами для его стабилизации.

После подключения обязательно нужно сделать тестовый запуск насосной станции. Он предусматривает подключение всей системы. Запускать двигатель нужно только при перекрытых запорных вентилях. В результате из системы должен выйти весь воздух, после чего вода сможет бесперебойно проходить по системе трубопровода.

Эффективность и производительность насосной станции зависит не только от выбора модели, но и от соблюдения условий подключения, эксплуатации.

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Галерея изображений

Фото из

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ- 800/19

Насосная станция Marina APM 100/25

Насосная станция Metabo HWW 9000/100 G

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

Но схематично это выглядит так:

• один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
• три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
• свыше 5 человек — минимальный объем бака 100 литров.

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска

Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Техническое обслуживание оборудования

Выявление неполадок является обычным делом в ходе профилактического осмотра. Поэтому следует иметь представление о наиболее распространенных поломках, причинах их появления и способах устранения. Например, если оборудования просто не включается, препятствовать этому может нарушение в электропроводке, низкий уровень воды или блокировка обратного клапана. Если агрегат не включается, но горит аварийный индикатор, значит с большей вероятностью вышел из строя двигатель или же с нарушениями активизировались защитные системы, блокирующие работу станции. Однако проблемы могут возникать не только внутри конструкции. Так, насосная станция с погружным насосом для колодца особенно часто сталкивается с вышеупомянутым повреждением поплавка. Даже его случайный зажим в колодце может нарушить работу управляющего блока, который будет давать неверные команды

Поэтому так важно отслеживать работу и визуально проверять состояние насосов погружного типа

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: «Сгон американка – правила использования фитинга для соединений»).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.

Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.

Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.

Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды. При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.

Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку. Монтаж водопровода, часть 1, летний вариант.

Схема подключения насосной станции к колодцу

Принцип взаимодействия всех элементов, входящих в состав насосной станции идентичен. Перед тем как подключать насосные станции к колодцам, специалисты разрабатывают проект, в котором указано, где будет располагаться оборудование. Если речь идет о даче, на которой зимой никто не живет, достаточно открытого павильона.

Подключение насосной станции к колодцу своими руками предполагает, что основание выполнено желательно из бетона, а все оснащение прикреплено к нему при помощи анкерных болтов. Но это кроме случая, когда насос устанавливается в самом колодце. В качестве амортизатора можно использовать прокладку, вырезанную из толстой резины.

Требования к монтажу главного блока

Непосредственно саму станцию тоже следует устанавливать по определенным правилам. Ее крепят болтами к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Ее конструкция сварная или на болтовых сочленениях.

Очень полезно установить на прокладку из толстого листа жесткой резины — этот амортизатор снизит ударные нагрузки при включении и снизит шумность работы.

Значительно реже в этих целях применяют пружинные стальные амортизаторы, подкладываемые под основание, по типу крепления эксцентрика-возбудителя вибростола.

Но такое крепление, при малейшем ослаблении или нарушении регулировки, способно разбивать крепежные гнезда на основании станции и создавать ненужные нагрузки на водопроводные фитинги — слишком большая амплитуду колебаний. Так что лучшим вариантом будет жесткий резиновый лист толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления — вне зависимости от выбора места установки. Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма «устройство дифференциального тока») — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце

Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма «устройство дифференциального тока») — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце.

В любом случае, станция должна иметь индивидуальный защитный электрический контур — как минимум автомат-выключатель с током срабатывания чуть выше номинального пускового тока установки.

Кроме того, на срок службы электрической части станции положительно сказывается наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе узла автоматики станции такое дополнение будет весьма полезно.

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо (кликните для увеличения)
