Монтаж систем вентиляции: правила организации и проектирования

Вентиляция производственных помещений

Вентиляция производственных помещений – это совокупность мероприятий и устройств, необходимых для обеспечения заданного качества воздушной среды в рабочих помещениях. Вентиляции принадлежит главенствующая роль в нормализации воздушной среды на рабочих местах и в производственных помещениях.

Виды вентиляции и типы вентиляционных установок

По способу перемещения воздуха вентиляция может быть:

По способу организации воздухообмена механическая вентиляция может быть:

Типы вентиляционных установок

Вытяжные (предназначенные для удаления воздуха) – местные и общие.
Приточные (осуществляют подачу воздуха) – местные (воздушные души, завесы, оазисы) и общие (рассеянный или сосредоточенный приток).

1. Естественная вентиляция – это вентиляция, при которой воздухообмен происходит за счет разности температур под влиянием теплового напора. Естественная вентиляция производственных помещений может быть: неорганизованной и организованной.

Неорганизованная естественная вентиляция (проветривание) осуществляется за счет поступления и удаления воздуха через окна, форточки, фрамуги, специальные проемы, а также через неплотности наружных ограждений (инфильтрация).

Организованная (регулируемая) естественная вентиляция производственных помещений называется аэрацией, которая осуществляется с помощью аэрационных фонарей. При отсутствии аэрационных фонарей естественная вентиляция может быть улучшена с помощью специальных каналов или шахт. С целью повышения эффективности ветрового напора эти шахты снабжаются специальными насадками – дефлекторами.

2. Механическая вентиляция позволяет производить предварительную обработку приточного воздуха – увлажнение, нагрев или охлаждение и очистку от пыли, газов, аэрозолей и других примесей.

К установкам местной вентиляции относятся местные отсосы открытого типа, включающие защитно-обеспыливающие кожухи, вытяжные шкафы, бортовые отсосы, шарнирно-телескопические отсосы (встроенные в рабочие места, инструменты), перемещаемые отсосы, а также вытяжные зонты, укрытия-боксы, камеры и кабины.

Общеобменная вентиляция применяется в тех случаях, когда вредные вещества, избыточное тепло и влага выделяются рассредоточено по всему рабочему помещению, и удалить их с помощью местных отсосов не представляется возможным. Принцип действия общеобменной вентиляции основан на разбавлении загрязненного, перегретого или переувлажненного воздуха до уровней, соответствующих гигиеническим нормативам.

Приточная вентиляция предназначена для обработки воздуха: его подогрев, охлаждение, очистка от пыли или увлажнение.

Вытяжная вентиляция предназначена для удаления отработанного воздуха.

Кондиционирование воздуха производственных помещений

Кондиционирование воздуха – создание и автоматическое регулирование в помещениях заданных параметров микроклимата и санитарно-гигиенических параметров (температуры, влажности, подвижности воздуха).

Системами кондиционирования должен подаваться воздух, очищенный от пыли. Иногда предъявляются требования по очистке воздуха от бактерий, по его ионизации, дезодорации или ароматизации.

Требования к вентиляции производственных помещений

Основные санитарно-гигиенические требования к вентиляции производственных помещений определены гигиеническими нормативами, а также строительными нормами и правилами (далее СНиП)

Для эффективной работы вентиляции важно, чтобы еще на стадии ее проектирования было предусмотрено выполнение ряда санитарно-гигиенических и технических требований

Количество воздуха, необходимого для вентиляции производственных помещений и обеспечения требуемых параметров воздушной среды в рабочей зоне, устанавливается расчетным способом. Расчет ведется по избытку тепла, влаги или по количеству выделяющихся вредных веществ (пыли, газов, паров). При одновременном выделении в помещении тепла, влаги и вредных веществ необходимый воздухообмен должен устанавливаться по превалирующей вредности.

Система вентиляции не должна быть источником шума и загрязнения окружающей среды. В процессе эксплуатации вентиляционные системы должны обслуживаться, очищаться от загрязнений, ремонтироваться в соответствии с установленным графиком подготовленным персоналом.

Классификация требований

Нормы, которые определяют «эталонные» показатели и правила организации воздухообмена, разрабатываются на национальном уровне. В целом их можно подразделить на общие ГОСТы, регулирующие положения по вентиляции, и СниПы, контролирующие отдельные детали санитарной составляющей. Для производств, объектов с повышенной опасностью возгораний (складов с ГСМ, краской) или со специфическими условиями содержания (аптеки, больницы, химические предприятия) разрабатываются отдельные указания.

Требования, предъявляемые к системам вентиляции, формируются в зависимости от их особенностей. Базовая функция любой установки ‒ создание воздушной среды, которая бы удовлетворяла всем нормам и решала задачи:

удаления отработанных масс с вредоносными примесями и избытком тепла;
осуществления притока свежих, соответствующих СниП.

Требования к монтажу вентиляции и показателям при ее дальнейшей эксплуатации можно классифицировать по отдельным направлениям:

санитарно-гигиенические ‒ обеспечение комфорта находящихся в помещении людей и отслеживание безопасности для их здоровья;
эксплуатационные ‒ соответствие простоте и удобству обслуживания, доступности для ремонта, минимизации потребности в нем;
архитектурные, монтажные ‒ пожаробезопасность, вибро- и звукоизоляция оборудования и конструктивных элементов, минимизация затрат времени и усилий на монтаж и ввод в эксплуатацию;
экономические ‒ уменьшение (насколько возможно и оправданно с точки зрения здравого смысла) затрат средств на установку систем и их использование.

Алгоритм выполнения работ

Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
Сборка каналов воздухоотвода.
Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
Запуск и наладка.
Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

Вход свежего воздуха монтируется в нижней части дома.
Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
Выход воздуха монтируется в противоположной части дома, дальше от входа.
Выход нужно устраивать в верхней части стены и дома.
Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Схема приточной вентиляции

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

очистительный фильтр;
калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
вентилятор;
рекуператор;
кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Монтаж вентиляционной системы

Установка вентиляции невозможна без ряда материалов:

фланцевых шин;
разнокалиберных уголков;
саморезов;
шпилек;
анкеров;
монтажной пены и скоб;
армированного скотча;
обратных клапанов;
вентиляционных труб (пластиковых либо оцинкованных).

Этапы установки вентиляционных систем

Самостоятельный монтаж вытяжки осуществляется за несколько этапов:

Подготовка необходимых инструментов и определение объёма работ.
Разметка поверхности. Приточное оборудование располагают на высоте полуметра от пола, вытяжное – в 15–30 см от потолка.
Просверливание отверстий шириной на 1,5–2 см больше сечения трубопровода.
Тщательное очищение поверхности от грязи.
Установка и закрепление вентиляторов. Их диаметр должен быть на 1–2 см меньше сечения труб.
Фиксация труб в просверленных отверстиях.
Заполнение пустых промежутков монтажной пеной.

Аналогично осуществляется установка оборудования во всех комнатах.

Закончив вывод и обустройство вытяжки, рекомендуется надеть на конец каждой трубы декоративную решётку.

Требования к вытяжке в специализированных помещениях

Специфика монтажа систем вентиляции зависит от назначения помещения. Там, где естественная вентиляция не способна гарантировать качественное обновление воздуха, монтируется принудительная. В большинстве случаев, специальными вентиляционными устройствами оборудуют ванную, кухню, туалет.

При их установке рекомендуется придерживаться определённых требований:

Кухонные вытяжки должны охватывать пространство над варочной панелью, не перекрывая вытяжную решётку на верхней части стены.
Для экономии электрической энергии, при установке вентилятора в ванной своими руками, его лучше подсоединить к электровыключателю света.
Для вентиляции санузла используют специальный короб, соединённый с общей шахтой. Воздушные потоки из ванной и туалета не будут перемешиваться, если установить на вентиляторы обратные клапаны.
Для ванной рекомендуется оборудование с высокой степенью защиты от влаги. Более долговечными и качественными считаются устройства в полипропиленовом или акриловом корпусе.
Приобретая бесшумные модели вентиляторов, стоит понимать, что использовать их намного удобнее, но электроэнергии они будут потреблять больше стандартных.

Техническое задание

На этапе проектирования вентиляции первым делом нужно составить техническое задание, прописав требования к объемам и функциям воздухообмена в каждой части помещения. В зависимости от назначения комнаты, параметры вытяжной системы могут меняться.

Чтобы успешно и правильно реализовать монтаж, нужно следовать таким принципам:

Жилые комнаты, спортивные залы или гостиные. Эти помещения нуждаются в бесперебойной подаче свежего воздуха, т. к. в них постоянно находятся люди. Оптимальный объем определяется числом проживающих или присутствующих людей. Также могут предъявляться требования к микроклимату, а именно к температуре и влажности входящих потоков.
Ванная, прачечная и уборная. Здесь должна присутствовать естественная вентиляция, которая будет выводить отработанный воздух при работе механических систем.
Кухня. Эта часть помещения считается технической и характеризуется постоянным повышением влажности. К тому же на кухне скапливаются запахи газа и продуктов питания, поэтому их нужно быстро и эффективно выводить наружу. Для таких целей используется многофункциональная принудительная вытяжка.
Коридор и прихожая. Задача вытяжки в такой части дома заключается в свободном перемещении воздушных масс и сбалансированном воздухообмене.
Кладовка. Помещение оснащается естественной вытяжкой.
Бойлерная или топочная. Эти комнаты требуют регулярного выведения продуктов горения посредством естественной вентиляции, то есть через трубу.

Также автономные вентиляционные системы должны присутствовать в рабочих помещениях, таких как гараж и мастерская. Мощность и рабочие параметры оборудования определяются площадью и назначением комнаты.

Советы по проектированию

При проектировании систем вентиляции и кондиционирования всё основное оборудование (вентиляторы и вентустановки) устанавливаются в венткамерах. В этом, собственно, и заключается смысл этих помещений.

При этом возникает проблема, как уместить не только оборудование, но и воздуховоды, так как в венткамере они имеют наибольшее сечение. Часто это могут быть воздуховоды 1000х1000мм, иногда и больше.

Чтобы грамотно разместить оборудование в вентикамере рекомендуется придерживаться следующих советов:

Крупное оборудование располагать снизу, на полу. Мелкое – подвешивать на шпильках сверху.
Узлы обвязки калориферов размещать в этой же венткамере на свободных стенах (реже – прямо “на фоне” самой приточки).

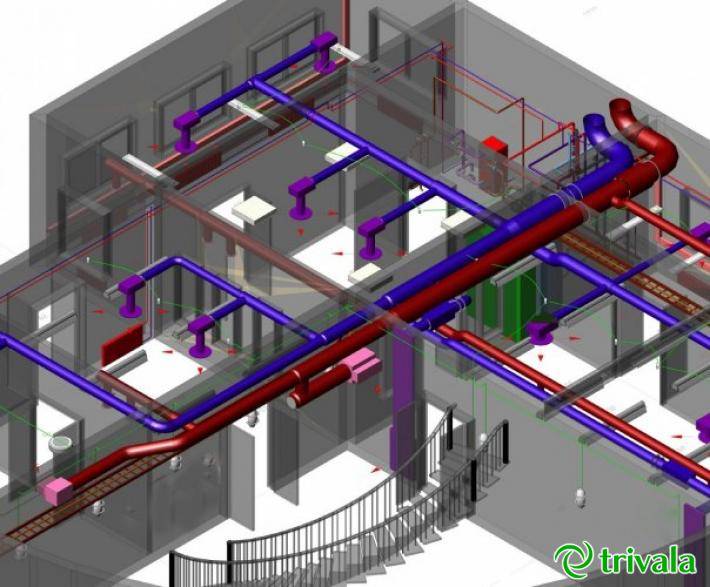

Проектировать в трехмерной системе, следить за пересечениями трасс. Обязательно делать несколько разрезов в разных плоскостях (спасибо появлению BIM-систем).
Оборудование, особенно крупное, размещать как можно ближе к наружной стене (чтобы участок всасывания был как можно короче).
При размещении оборудования нужно строго соблюдать зоны обслуживания (1-2 метра вокруг каждого элемента). При этом зоны можно накладывать (то есть одна и та же площадка может быть зоной обслуживания для одного и другого вентилятора).
Для вентсистем нагрузка на пол обычноне критична. Но если внутри венткамеры устанавливаются чиллеры, баки-аккумуляторы, теплообменники системы холодоснабжения, то нагрузку на пол нужно обязательно проверить. При необходимости – усилить перекрытие или распределить оборудование на бОльшую площадь.
Обязательно закладывайте виброизоляторы и гибкие вставки. Иначе шум и вибрации, которые образуются в венткамере, будут распространяться по всем воздуховодам здания, а люди в смежных помещениях будут отчетливо слышать шум от работы оборудования.

Обычно вентустановки размещают по периметру венткамер, а центр помещения оставляют свобдоным для обслуживания оборудования. В больших помещениях помимо систем по периметру может быть установлена вентустановка по центру, как бы разбивающая помещение на 2 зоны. Это нормально, лишь бы в каждой из зон было достаточно места для доступа к элементам вентсистем.

Нормы, ограничения и прочие мероприятия

За длительный период наработки строительного опыта были выработаны определенные правила, стандарты и ограничения в отношении прокладки воздушных сетей. Они основаны как на теоретических, так и на практических знаниях, опыте нескольких поколений и их ошибках.

Воздуховоды

Воздушные каналы по праву могут называться сердцем вентиляционной системы. Именно они призваны выполнять задачу перемещения воздушных масс, вывода отработанного воздуха.

Как известно, воздушные короба бывают нескольких типов, в том числе гибкие. Именно в отношении гибких каналов были определены некоторые ограничения. Такой тип оборудования нельзя использовать:

На вертикальных участках трассы, высота которых превышает два этажа;
При предполагаемой или расчетной температуре воздуха выше 121 градуса Цельсия;
Каналы движения воздуха не должны проходить через пол, потолок или стены или снаружи здания (если не имеют специального защитного покрытия);
Гибкие трассы не устанавливаются в бетонных конструкциях, или ниже уровня поверхности;
Первый изгиб трассы должен находиться на расстоянии в 2-3 его диаметра от вытяжки или вентилятора.

Вентиляционное оборудование

Сводные правила установки и монтажа оборудования сетей вентилирования призваны обеспечить надежную и безопасную работу таких приборов.

Так, подобные правила и нормы включают положения о местах установки, проведению технического обслуживания, электроснабжению, параметрам вибрации и шума:

Монтаж оборудования производится внутри помещений, на полу или стенах;
Обеспечение свободного доступа к оборудованию для проведения сервиса и ремонтных работ является непременным условием;
Источники электроэнергии, подключенные к оборудованию, должны быть влагозащищенными;
В случае соединения вентиляторов или вентблоков с жёсткими коробами, следует устанавливать антивибрационные вставки и шумопоглотители.

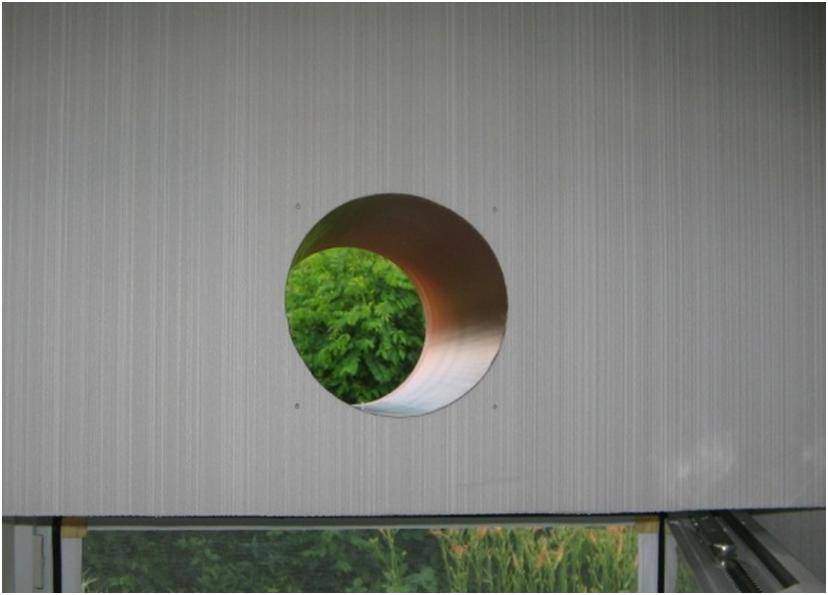

Выполнение отверстий

Определены также и правила выполнения приточных и выходных отверстий вентиляции. Их следует располагать с той стороны здания, где возможность загрязнения или засорения каналов будет минимальной. Отверстие приточного воздуха должно отстоять от вытяжного минимум на 2 метра, в то время как само приточное должно находиться не ниже, чем в двух метрах от земли. При перфорации самих отверстий угол наружу здания должен составлять 2-3 градуса, а площадь рабочего сечения решетки подбирается на как минимум один размер больше площади самого вентканала.

Шумоизоляция

Одним из необходимых монтажных мероприятий при организации системы вентилирования является изоляция шума с улицы, а также шума, производимого самим оборудованием.

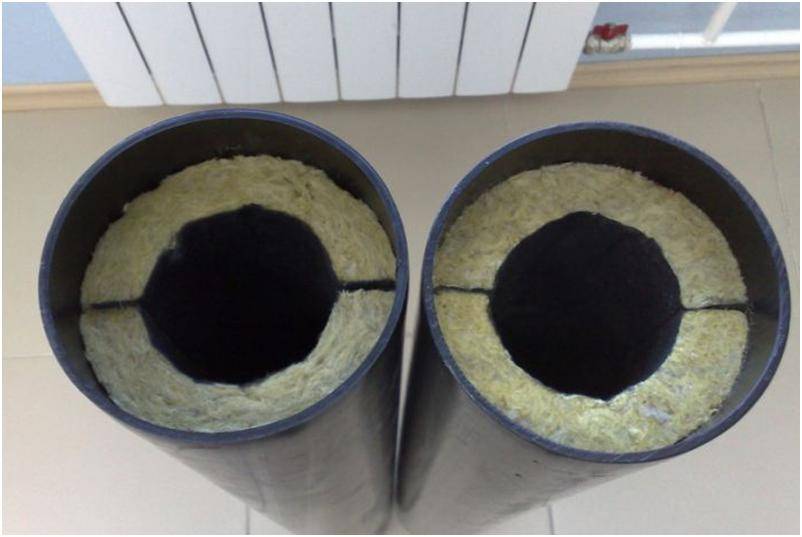

Эффективным средством в данной области является изоляция, которой оборачиваются воздуховоды как снаружи, так и внутри. Допустимо также использование фильтров и шумопоглотителей, установленных непосредственно в каналах или шахтах.

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов

Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Только затем приступают к отбору технических средств

Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО

Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

Монтаж решетки вентиляции

Является заключительным этапом монтажа элементов вентиляционной системы. Монтирование вентиляционной решетки является относительно простым процессом. Монтаж решетки вентиляции можно осуществить следующими методами:

Самый надежный и простой способ – крепление шурупами (дюбелями) к стене. При этом вентиляционная рама устанавливается в воздуховод. Во избежание дребезжания используют прокладки из прорезиненных материалов.

Второй способ крепления – крепление на монтажный клей, жидкие гвозди, силикон. Для надежности контакта необходимо предварительно обезжирить поверхность решетки. Важным моментом клеевого соединения также является обеспечение плотного контакта материалов в начальным промежуток времени.

Установить решетку также можно с помощью пружинных распорных деталей. Иногда данные соединительные элементы идут в комплекте с решеткой при ее покупке. Преимуществом данного соединения является возможность неоднократного снятия решетки.

При любом из перечисленных методов важно обеспечить плотное прилегание решетки к стене. При необходимости для изолирования канала нужно использовать силиконовый герметик. Монтаж вентиляционной системы – ответственный и сложный процесс

Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи

Монтаж вентиляционной системы – ответственный и сложный процесс. Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи.

Получить бесплатную консультацию инженера по монтажу вентиляции

Получить!

Предназначение и виды вентиляции

Монтаж вентиляционной системы считается очень важным этапом в обустройстве помещения.

Такая система предназначена для следующих задач:

Эффективная очистка воздуха внутри здания от различных примесей и загрязнений, которые появляются в результате деятельности человека.
Обеспечение нормальной циркуляции воздуха для стабильной подачи в помещение свежих и приятных воздушных масс.
Нагревание или охлаждение воздуха.

Сегодня на рынке доступны следующие виды вентиляционного оборудования:

Приточно-вытяжной. Считается наиболее распространенным и рекомендованным типом, который подходит и для стандартной городской квартиры, и для промышленного здания. Систему оборудуют мощными фильтрующими приборами, предотвращающими проникновение сторонних запахов с улицы и пыли. Провести работу по установке приточно-вытяжной вентиляции своими руками довольно сложно, но вполне реально.
Приточный. В отличие от предыдущего типа, приточные системы способны только выводить воздух, делая это естественным образом. Оснащенная обычным или более дорогим вентилятором установка может дополнительно прогревать и поставлять в помещение свежий воздух.
Вытяжной. Используется в технических помещениях, где присутствует высокий показатель влажности, например, на кухне. Система работает на основе мощных вентиляционных устройств. Их рабочие параметры определяются особенностями постройки.

В некоторых случаях для сбалансирования микроклимата приходится обустраивать дополнительные и недешевые приборы, поэтому специалисты рекомендуют останавливаться на комбинированных моделях.

Проектирование и монтаж вентиляции

Особенности проектирования

Главная задача при проектировании – выбор самого подходящего способа для отведения и подведения воздуха с расчетом главных характеристик, размеров каналов и нагнетающих устройств. Данные по естественной вентиляции подвергают обязательной проверке и расчету.

Основные этапы

Воздух и его количество, которое подают в определенную комнату, будет определять размеры сечения воздуховода, их местоположение и общую схему разветвления. Если исходить из всей протяженности воздушного канала в вентиляционной системе, то следует выбирать самые подходящие пути их прокладывания.

Далее следует выбрать самый подходящий способ подачи воздуха – с нижним, верхним подводом, с перемешиванием или вытеснением воздуха. На основании того, в чем заключается техническое задание, можно выделить зоны с особым способом вентиляции. Это могут быть и обеспыливания рабочего места, аспирация, принудительная подача свежего воздуха к месту нахождения рабочих/персонала, в том время как остальная часть помещения цеха будет вентилироваться естественным путем.

Рассчеты

После того, как при проектировании и монтаже вентиляции будут определены базовые условия доставки, следует рассчитать объем и количество воздуха, который следует «проталкивать» и воздуховодам, и сечение каждой ветки системы вентиляции. На этом этапе обычно пользуются специальными компьютерными комплексами, которые облегчают расчеты распределения потоков воздуха, определяют процент потерь и получают все необходимые значения.

По полученным результатам при проектировании оформляют сборочные и установочные чертежи, деталировку и специфику. Теперь осталось лишь составить смету и можно заняться монтажом вентиляции и ее узлов в общую систему.

Монтаж

Каждая система вентиляции и кондиционирования централизованного типа проходит несколько определенных этапов сборки и наладки:

Вначале делают разводку и монтаж воздуховода и каналов по требованиям проекта. Также делают анкерные крепления для монтажа, все ветки стыкуют в общую сеть каналов. В этом же время устанавливают и промежуточные вентиляторы, обратные клапаны, фильтры и регуляторные задвижки. Если в системе предусмотрены устройства подогрева и охлаждения, то производят дополнительную укладку магистралей.
На готовые базы устанавливают головные вентиляторы, делают проводку и производят монтаж коммутирующей электрической аппаратуры.
Чтобы выявить возможные ошибки при проектировании и установке делают проверочный пуск, и в это же время проводят регулировку, балансировку и распределяют воздушные потоки по системе вентиляции.
Далее производится монтаж диффузоров и рассекателей, которые обеспечат нормальное распределение воздуха в остаточных помещениях. Последний штрих – оформление эксплуатационного паспорта на систему вентиляции.

Помимо тарировочных сведений и аэродинамики, в паспорт вносят данные перепадов давления и воздухонапора, которые получают уже при практических измерениях.

Проектирование в частных домах

А вот приток свежего воздуха осуществлялся через окна или неплотные прилегания створок к раме. Хотя если взять высокие потолки в комнатах, такая система вентиляции давала неплохие результаты, но самое главное – она не зависела от электричества.

А вот при развитии эры экономии старую систему естественной вентиляции отменили, и сделали выбор в пользу принудительного наддува. Сейчас большое количество вентиляций в своих домах устроены так, как более простая модель в промышленных схемах. Так, чистый воздух попадает в помещение и жилые комнаты при помощи головного вентилятора, и забрасывается людям. Из-за избыточного давления в доме отработанный воздух выбрасывается через открытые окна/двери или вытяжку.

К преимуществам системы можно отнести то, что тепло сохраняется благодаря рекуперации, а в жилье попадает намного меньше газов и пыли. Помимо этого, так вы точно сможете произвести регулирование расхода воздуха в каждом помещении.

Основные принципы проектирования. Расчет теплового баланса помещения

Составление теплового и влажностного баланса для проекта вентиляции и кондиционирования производится общеизвестными методами, здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения. Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении. В помещениях различного назначения действуют две основные категории тепловых нагрузок:

тепловые нагрузки, возникающие снаружи помещения (наружные)
тепловые нагрузки, возникающие внутри зданий (внутренние).

Наружные тепловые нагрузки

Наружные тепловые нагрузки представлены следующими составляющими:

Теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи вовнутрь помещения, и наоборот — зимой эта разность является отрицательной и направление потока тепла меняется;
Теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в виде ощущаемого тепла. Солнечное излучение всегда создает положительную тепловую нагрузку, как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата.

Наружный вентилируемый воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений. Летом горячий и влажный (в некоторых широтах наоборот — сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот — влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть, могут быть положительными и отрицательными в зависимости от времени года и времени суток.

Внутренние тепловые нагрузки

Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

Тепла, выделяемого людьми;
Тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т.д. (в жилых помещениях);
Тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях).

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

Нагретое производственное оборудование;
Горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
Продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Проектирование

Пример проекта вентиляции дома

Установка вентиляции, как и любой инженерной системы, требует грамотного проектирования.

Осуществляется монтаж в несколько этапов:

определение объема воздухообмена;
внесение поправок в соответствии с конструктивными особенностями помещения;
составление схемы прокладки вентиляционных каналов.

Перед проведением монтажных работ необходимо подобрать нужный размер сечения воздуховодов и рассчитать их длину. На данном этапе также потребуется определить мощность вентиляторов.

Для вытяжного она равняется объему помещения, умноженному на 12. Для приточного – площади комнаты, умноженной на 3.

При проектировании вентиляционной системы с функцией кондиционирования воздуха нужно добавить монтаж дополнительного элемента охлаждения, соединенного с холодильной установкой.

При добавлении в систему отопительных функций в проект нужно внести установку рекуператора – механизма, проводящего одновременно 2 воздушных потока.

Проектирование вытяжной установки начинается с разработки технического задания. В нем указываются все требования по воздухообмену для каждой комнаты.

Основные этапы проектирования:

Расчет притока воздуха. На основании этого параметра определяются размеры воздуховодов и планируется разводка вентиляционных каналов.
Выбор способа подачи воздуха: естественный, принудительный, смешанный.
Определение пропускной способности отдельных элементов системы и потерь внутри них.
Вычисление звуковых параметров.
Подготовка чертежей для каждого элемента системы.

С учетом всех требований, отраженных в техническом задании, разрабатывается полная схема вентиляционной системы.

Она должна быть утверждена до проведения работ по отделке помещения, так как в процессе монтажа может потребоваться создание разного рода углублений и отверстий в стенах.

При составлении проекта вентиляционной системы нужно соблюдать все условия по обеспечению удобства и простоты монтажных работ:

количество узловых элементов должно быть сведено к минимуму;
процедуры по обслуживанию системы должны быть простыми и понятными рядовому пользователю;
система должна иметь запасные каналы и узлы, которые послужат альтернативой основным во время ремонта;
все элементы системы должны гармонично вписываться в интерьер помещения.

Проектирование и монтаж систем вентиляции: лучшие схемы + монтажные нюансы
