Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Основной и вводный кабеля, автоматический выключатель

При выборе кабеля для скрытой проводки в деревянном доме нужно учесть, что он бывает двух типов — общий (идет по зданию) и вводной (до автомата). Рассмотрим особенности для каждого варианта.

Основная разводка

Общий кабель подбирается с учетом нагрузок в помещении. При выборе нужно знать максимальную мощность (ток) электрического оборудования.

Так, при использовании кабельной продукции с медными жилами для сечения 1,5 мм. кв. номинальный ток равен 19 А (для напряжения 220 В и 4,1 кВ). При сечении 2,5 кв. мм. медная проводка выдерживает 27 А (5,9 кВт).

В редких случаях может потребоваться монтаж провода на 4 «квадрата». В этом случае номинальный ток равен 38 А, а мощность 8,3 кВт. При выборе сечения учитывается паспортная мощностью каждого электроприбора.

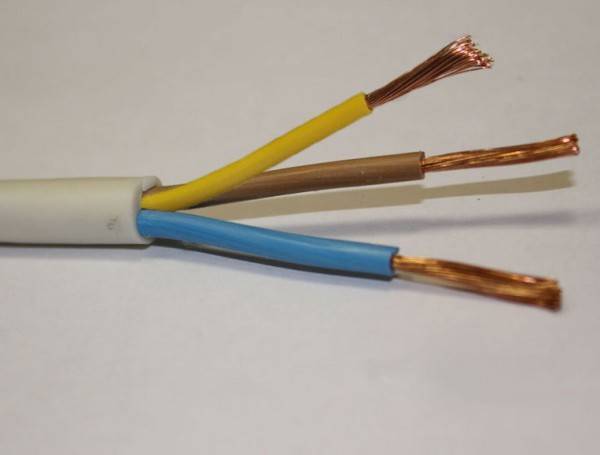

Наиболее востребованный тип кабеля для скрытой проводки — NYM (его особенности описаны выше)

Преимущества состоят в плотности, удобстве монтажа и наличии добавочной изоляции, что важно для деревянных домов

Минус — боязнь сильных изгибов, что может привести к повреждению. При подведении к розеткам применяется кабельная продукция с тремя жилами, что защищает от поражения электрическим током. Заземление также необходимо при использовании мощных прожекторов на территории участка.

Ввод

При выборе вводного кабеля также учитывается мощность электроприемников. Эти параметры суммируются и определяется итоговый показатель, используемый при выборе сечения.

При замене скрытой проводки в деревянном доме нельзя забывать об обновлении вводного кабеля. Если сечения недостаточно, возрастает риск воспламенения дома.

При невозможности замены вводного кабеля своими руками нужно привлечь к работе специалистов. Как правило, работа выполняется при монтаже счетчика и его опломбировке.

Автоматический выключатель

Ошибка в выборе автоматических выключателей (АВ) также чревата последствиями. При покупке изделия нужно пройти два этапа:

1. Определение суммы мощностей электрического оборудования и расчет параметра предельного тока. Для получения нужного показателя (I) суммарная мощность делится на напряжение и косинус «фи» (0,8). К вычисленной цифре применятся поправочный коэффициент, равный 1,1. После выполнения расчета на руках максимальный параметр срабатывания автоматического выключателя. Как правило, АВ с номинальным током 25А хватает для небольшого деревянного дома.
2. Выбор вида автоматического выключателя. Здесь потребуется нижний порог тока КЗ. Для определения тока в 1-фазной цепи 220В необходимо 3260 умножить на сечение провода (кв. мм,), а полученное число разделить на длину кабельного изделия. Формула применяется для расчета наиболее длинного участка с минимальным сечением проводника.

Отношение тока КЗ и номинального I указывает на характеристику АВ. Оптимальное решение для скрытой проводки и деревянного дома — покупка автомата с характеристикой С.

Аппарат хорошо справляется с работой в цепях с разными электрическими потребителями.

Важный момент — число полюсов. Если в доме используется трехфазная разводка, применяется трехполюсный АВ, а для однофазной, соответственно, 1-полюсный выключатель.

Место монтажа вводного АВ — после счетчика электроэнергии. Все автоматы, в том числе питающие силовую и осветительную группы, устанавливаются в щитке на DIN-рейке (на автоматических выключателя предусмотрено специальное крепление). После установки АВ делается разводка по помещению.

При выборе вводного автомата нужно ориентироваться на максимальный ток, чтобы отсечка или тепловой элемент не срабатывали от рабочего I нагрузки.

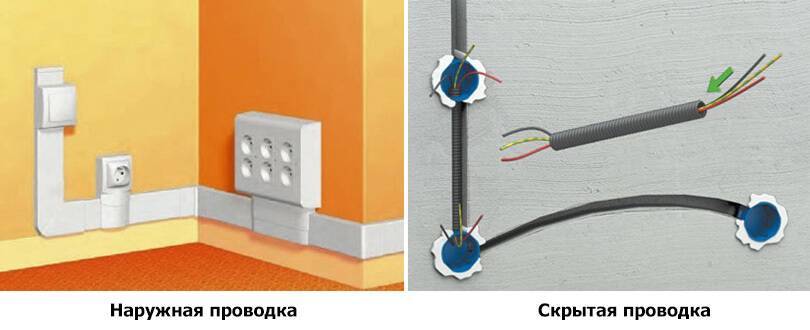

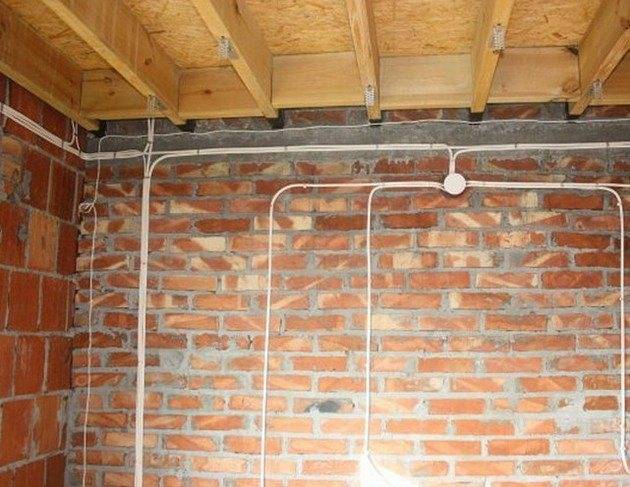

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

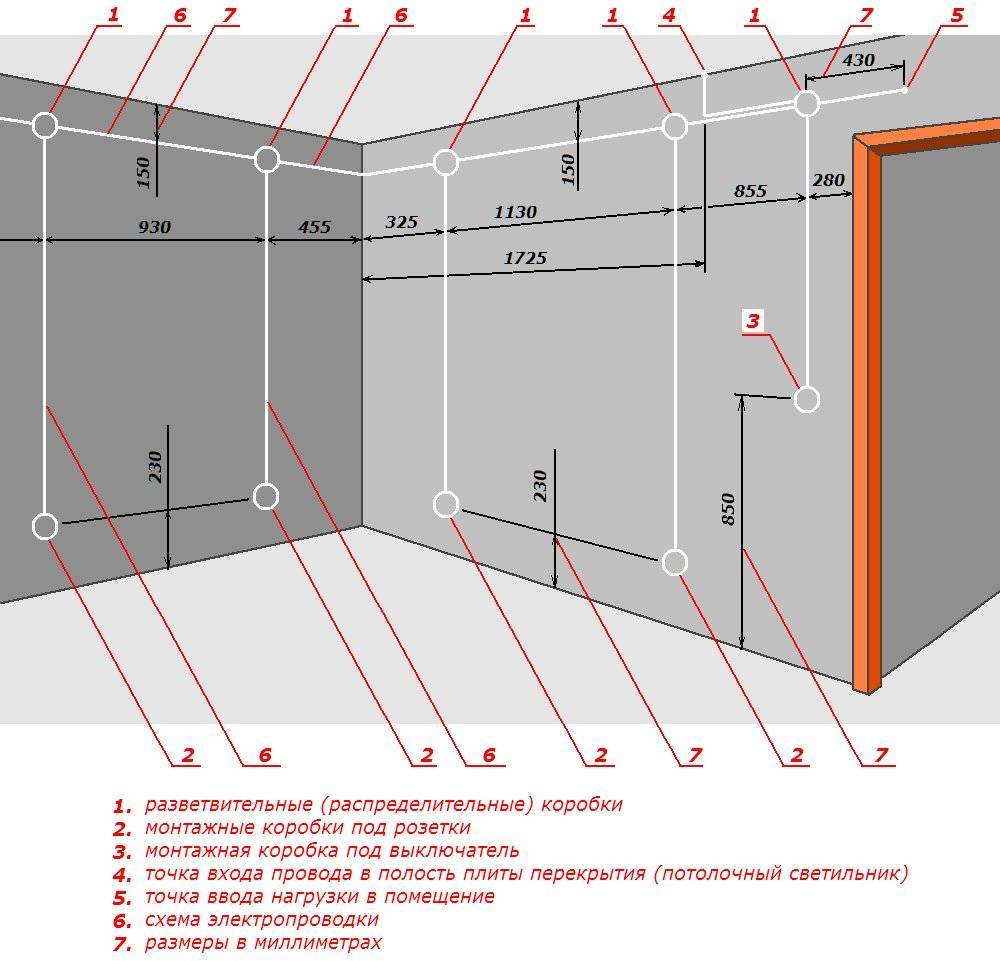

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

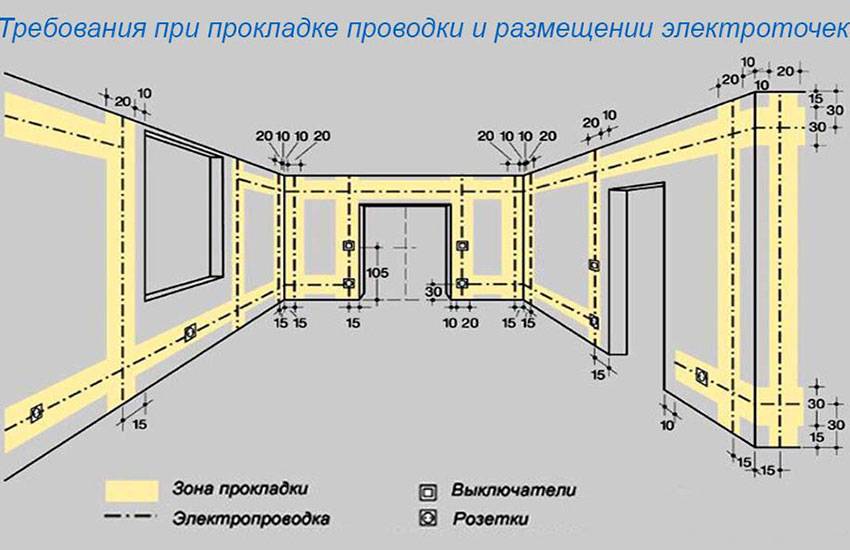

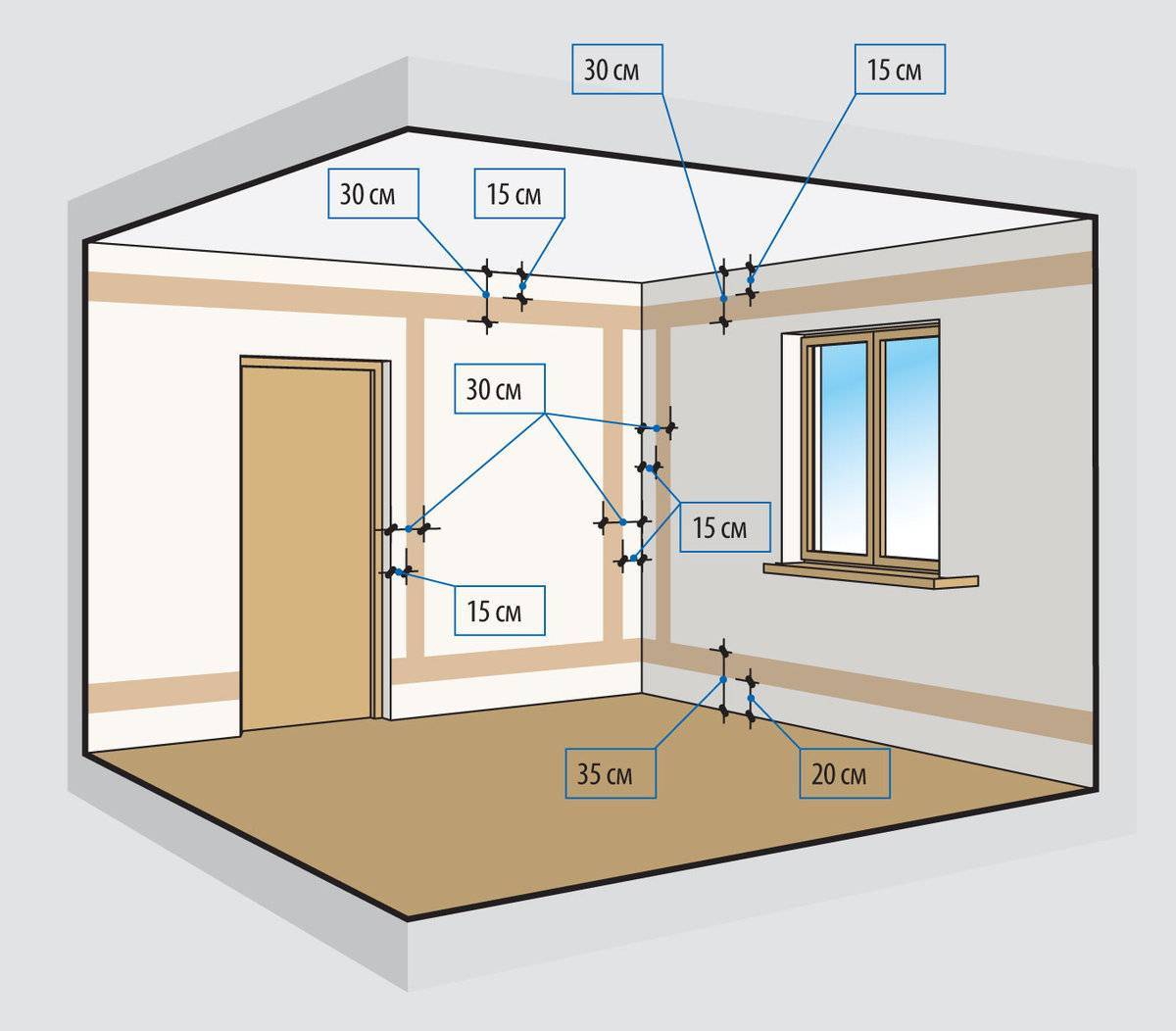

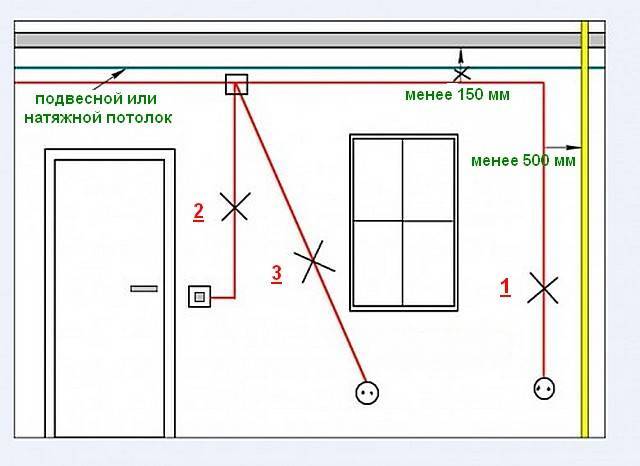

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

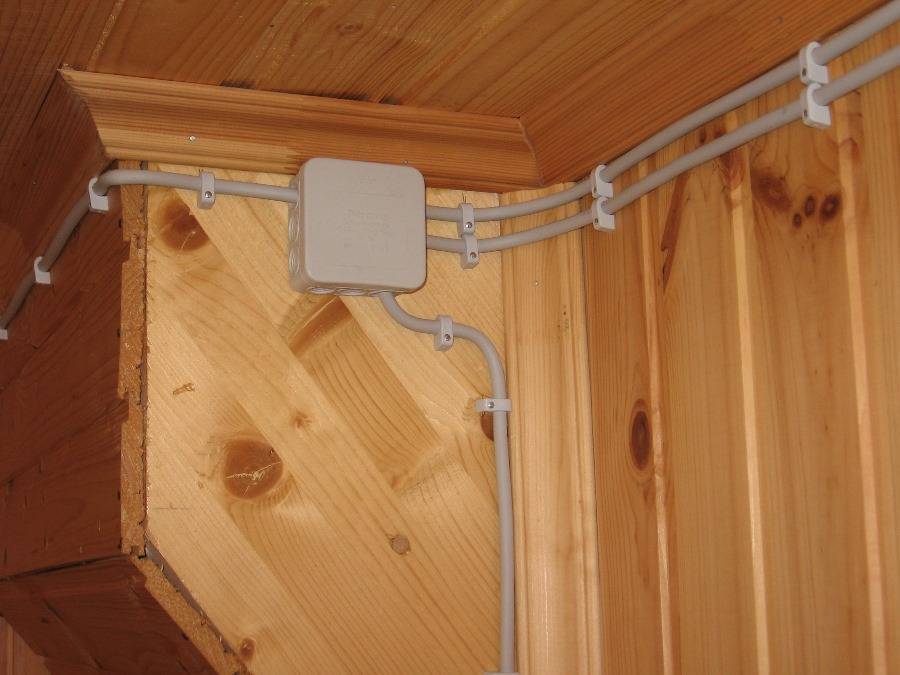

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

• Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
• Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.

• Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности.

  Идеальный вариант — укладка в стальные трубы или несгораемые гофры.

• В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
• Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
• Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
• Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
• В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
• Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
• Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
• Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
• Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
• Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
• Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения.

  Пусть это не всегда эстетично выглядит, зато проводка в безопасности.

• При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

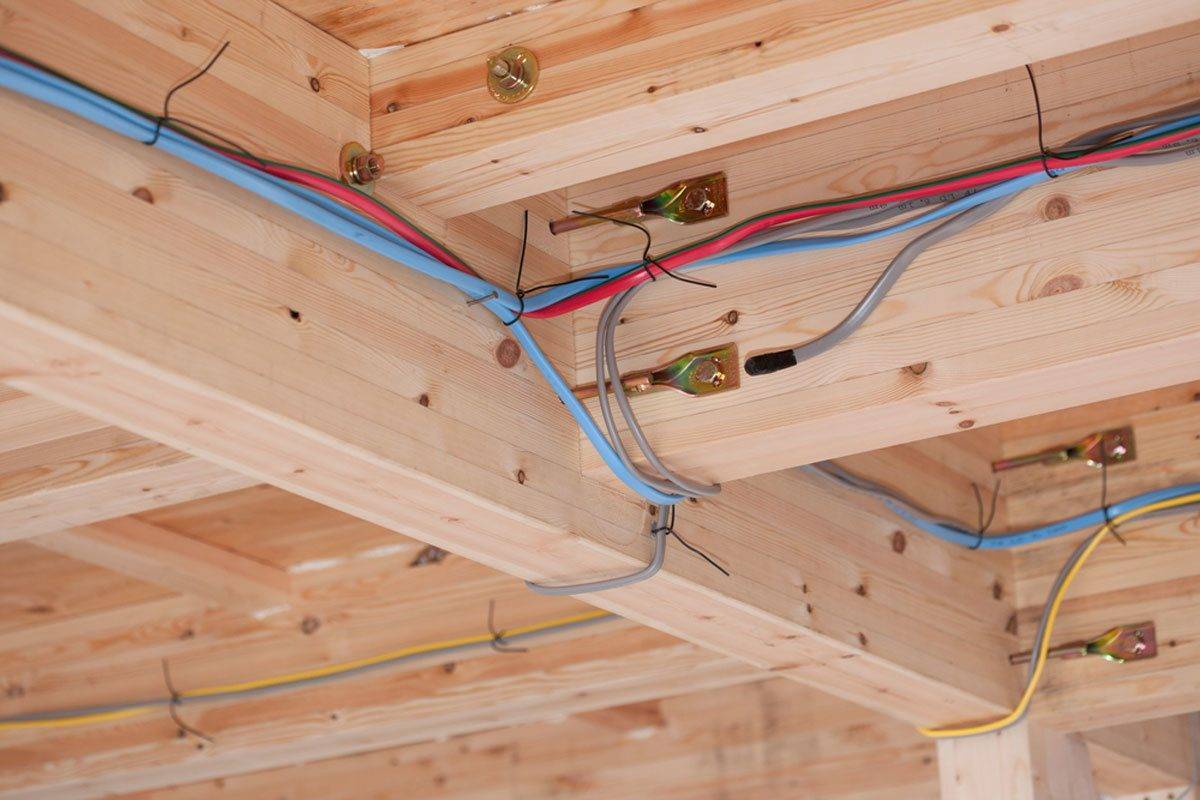

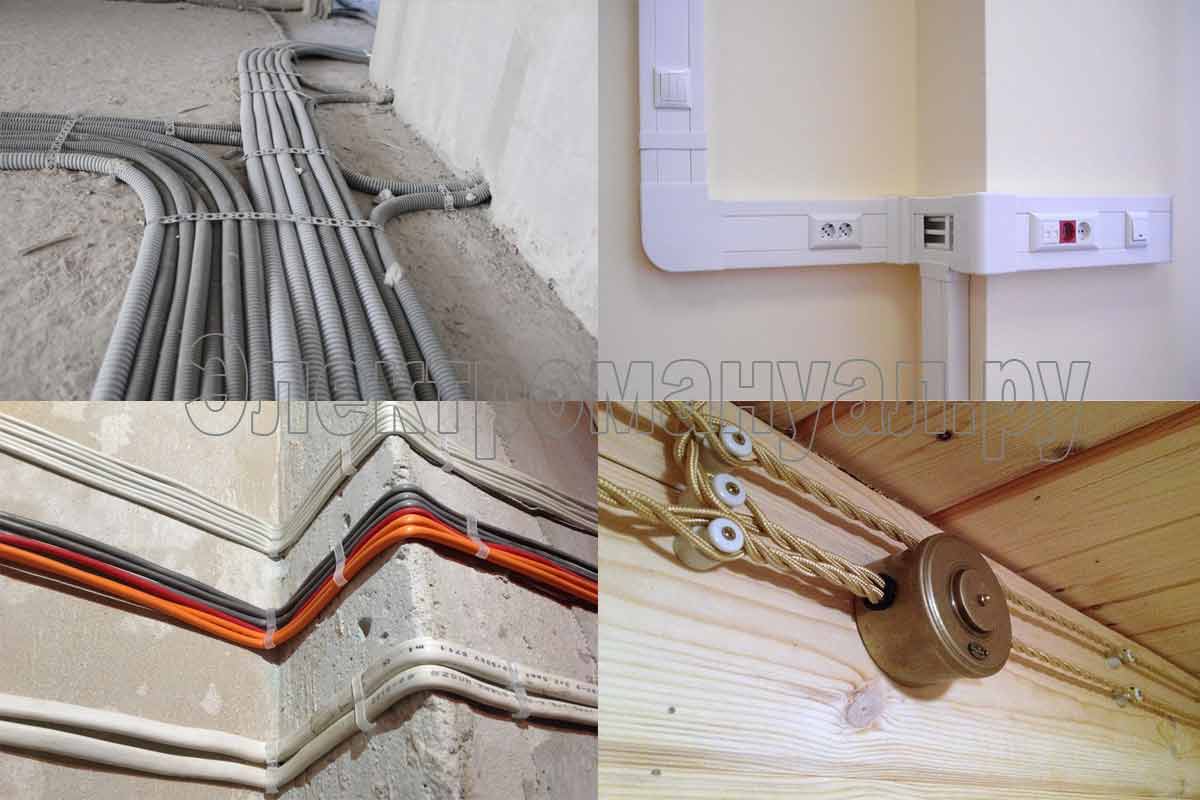

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;

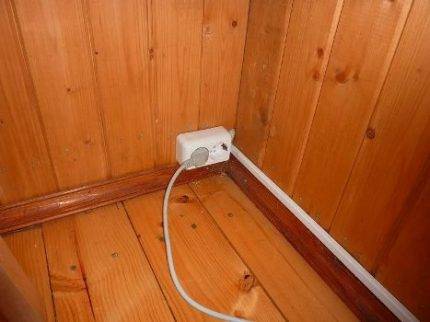

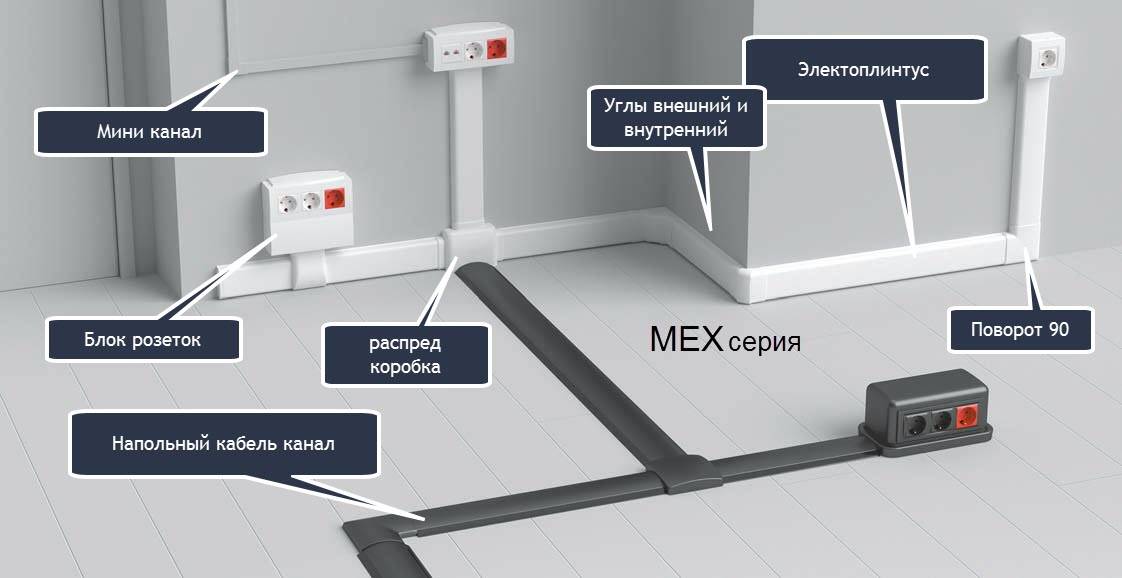

• напольные плинтуса со встроенным кабель-каналом;

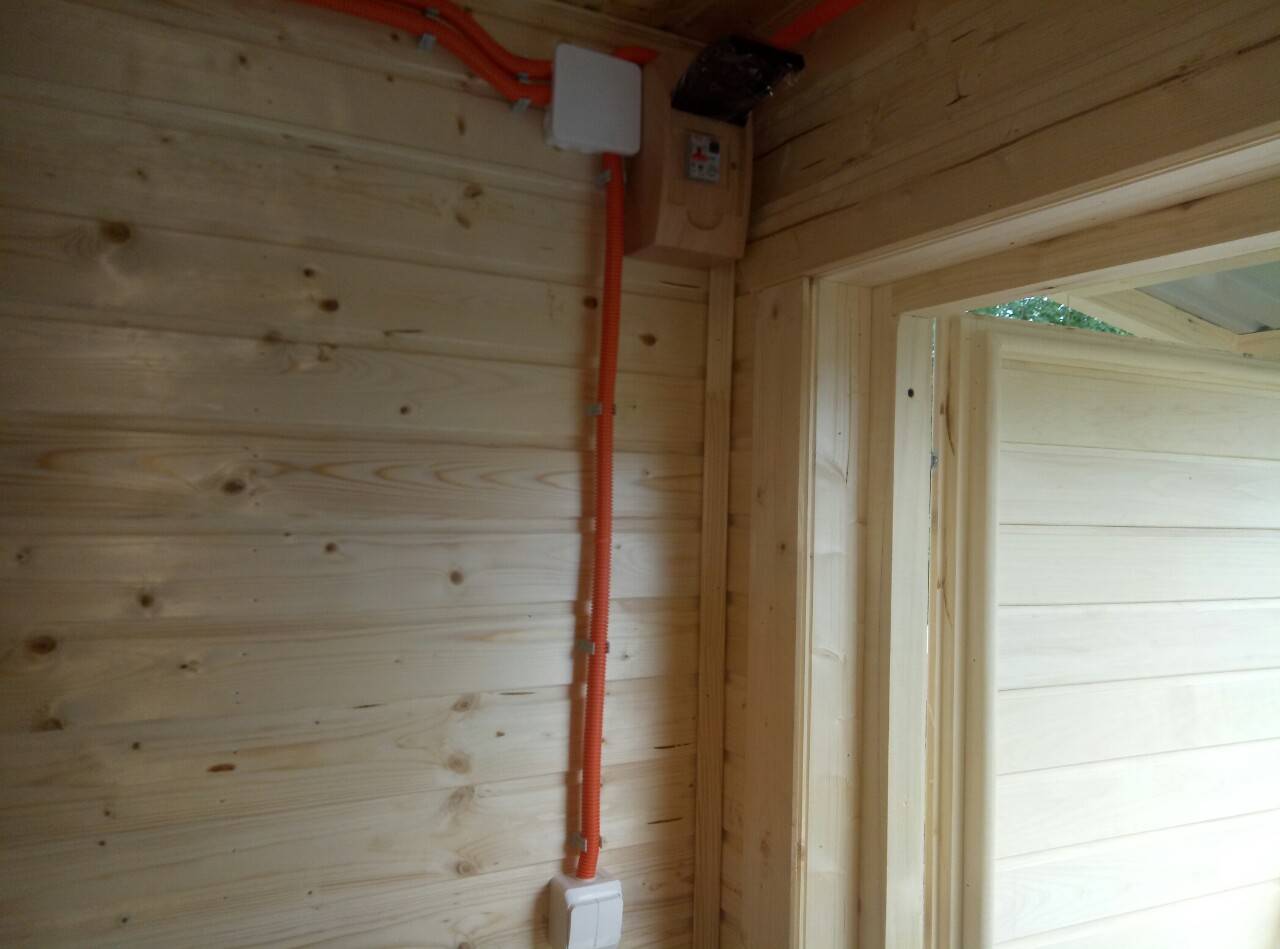

• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

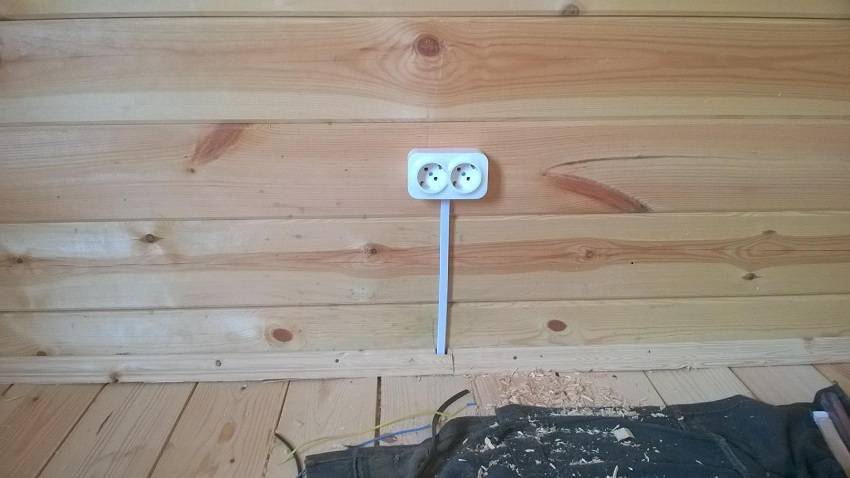

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

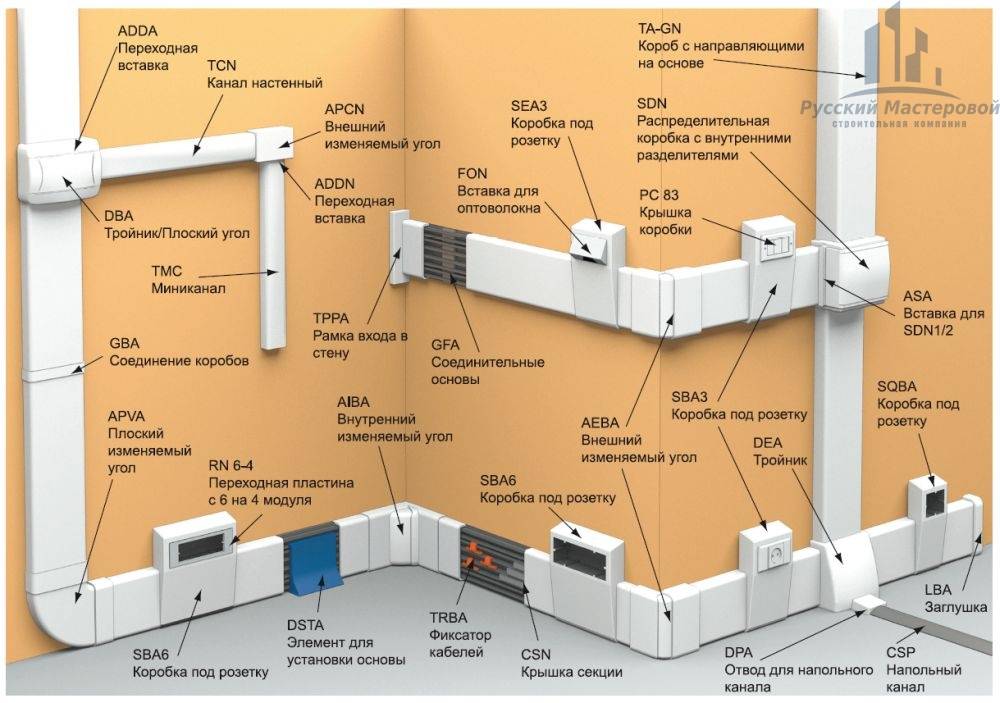

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов – ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.

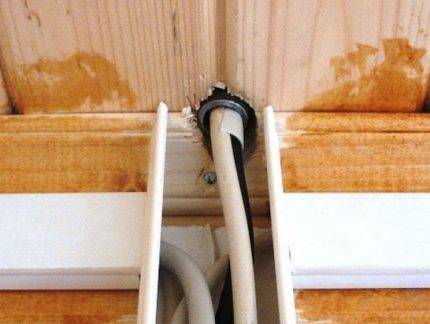

4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм – для розеток;
• от 6 мм² – для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм – для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

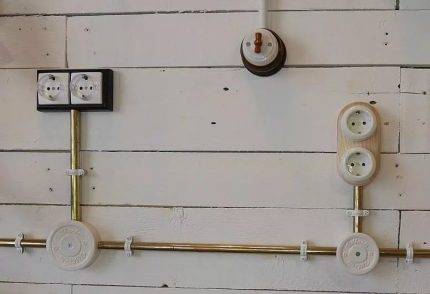

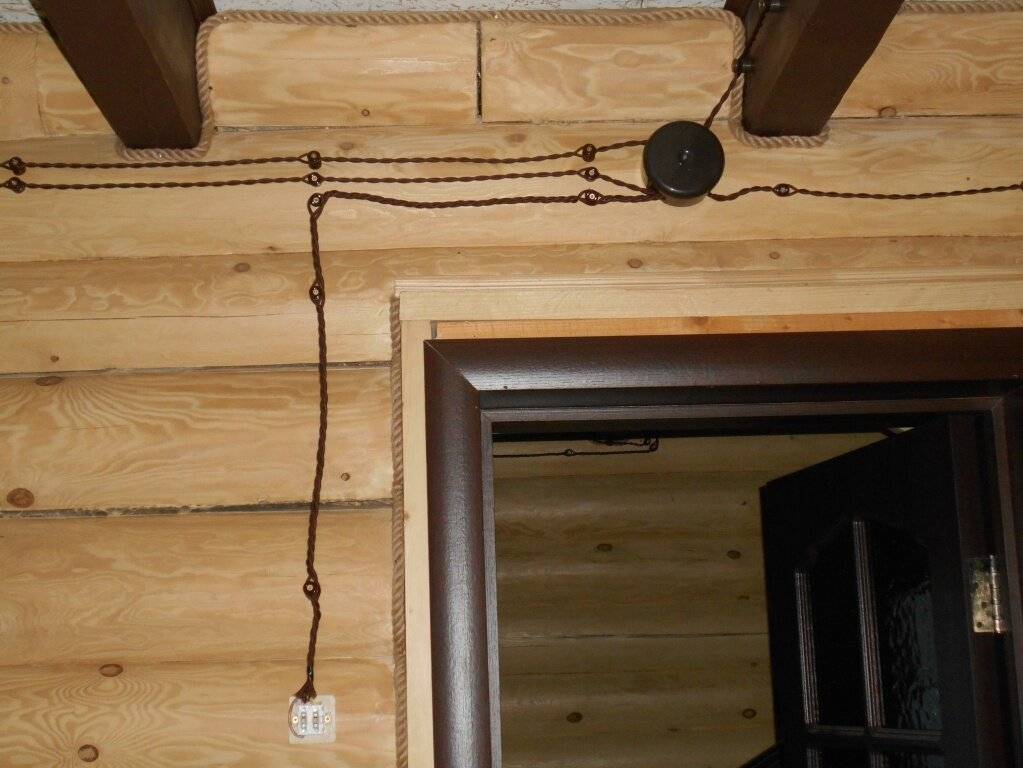

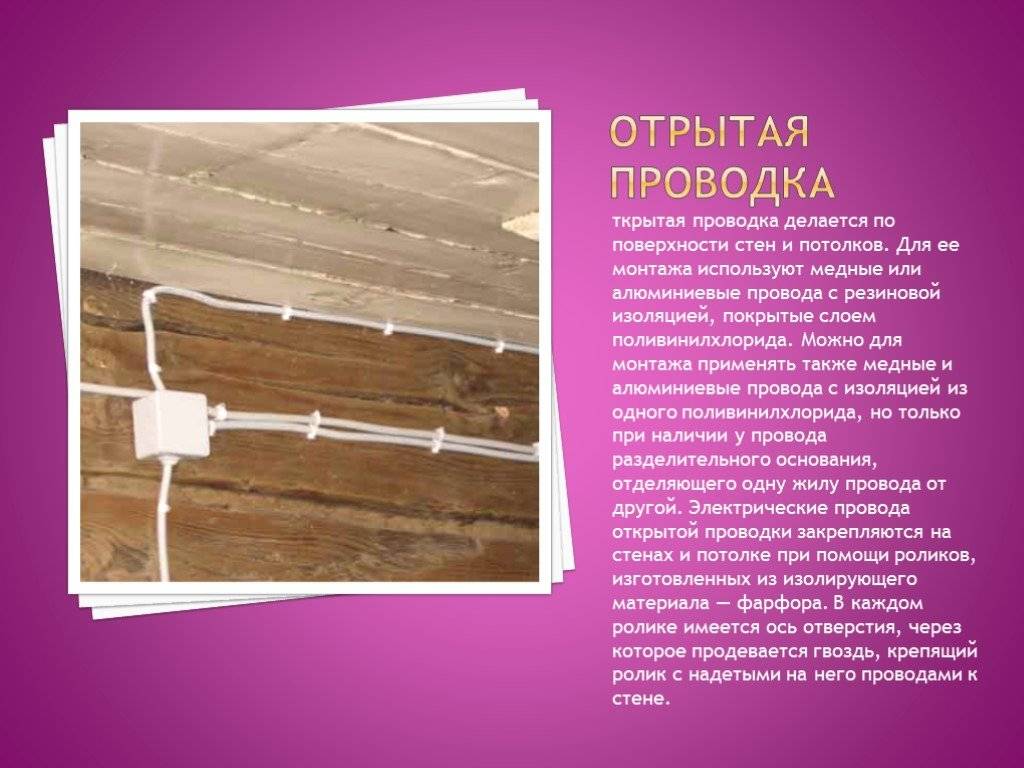

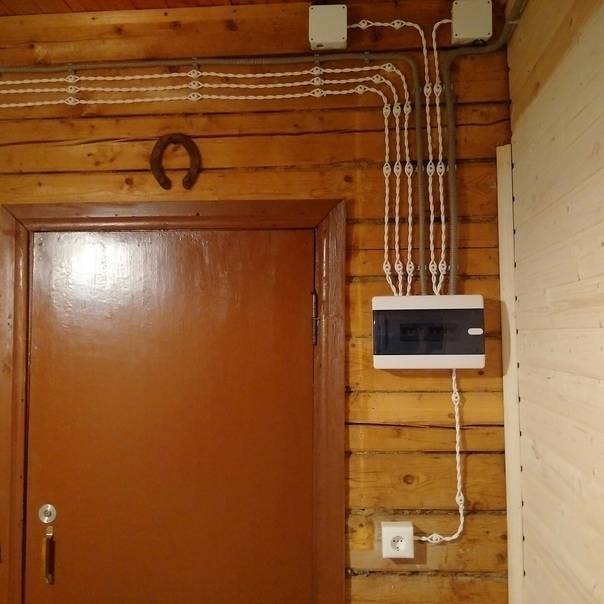

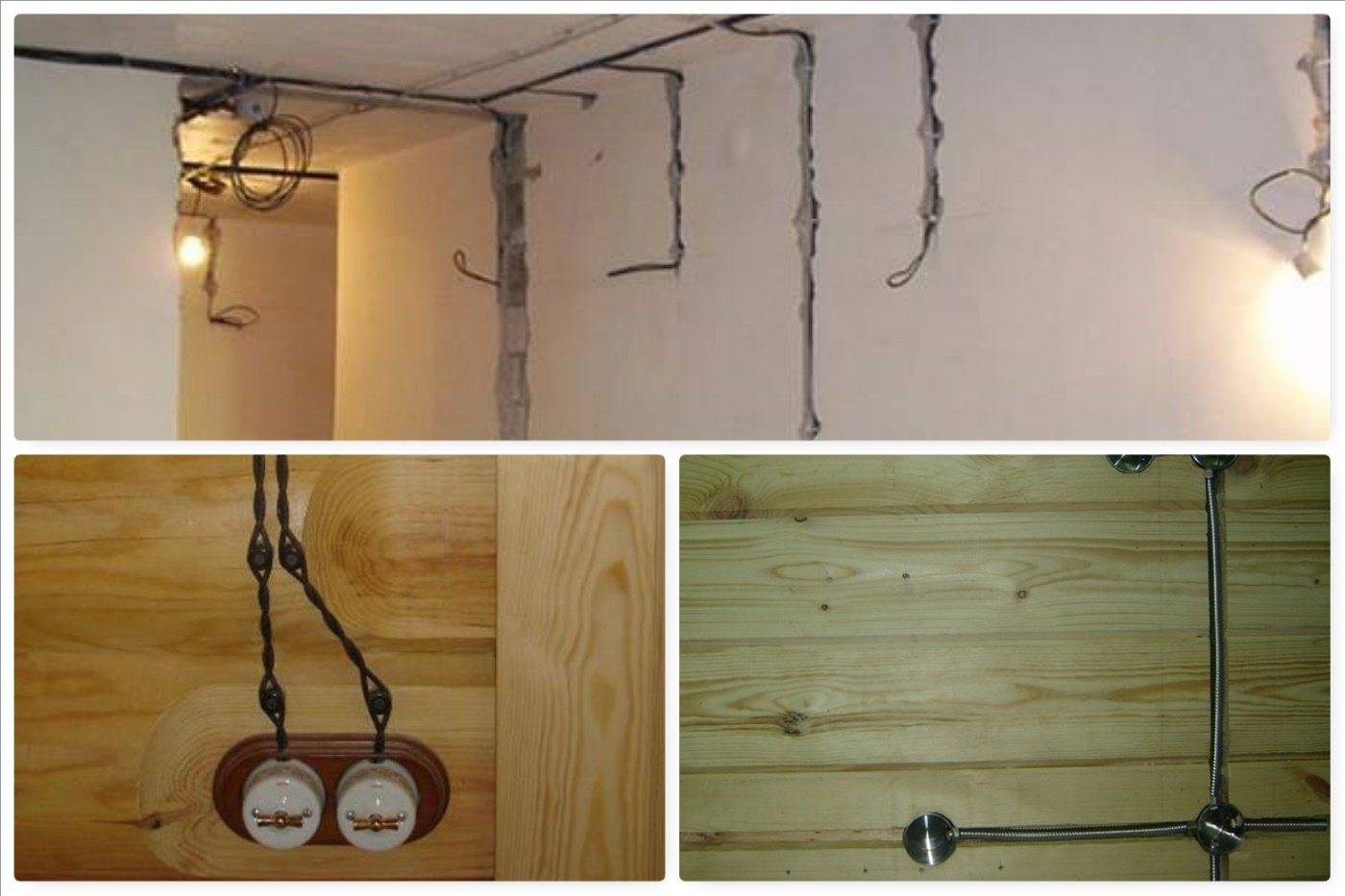

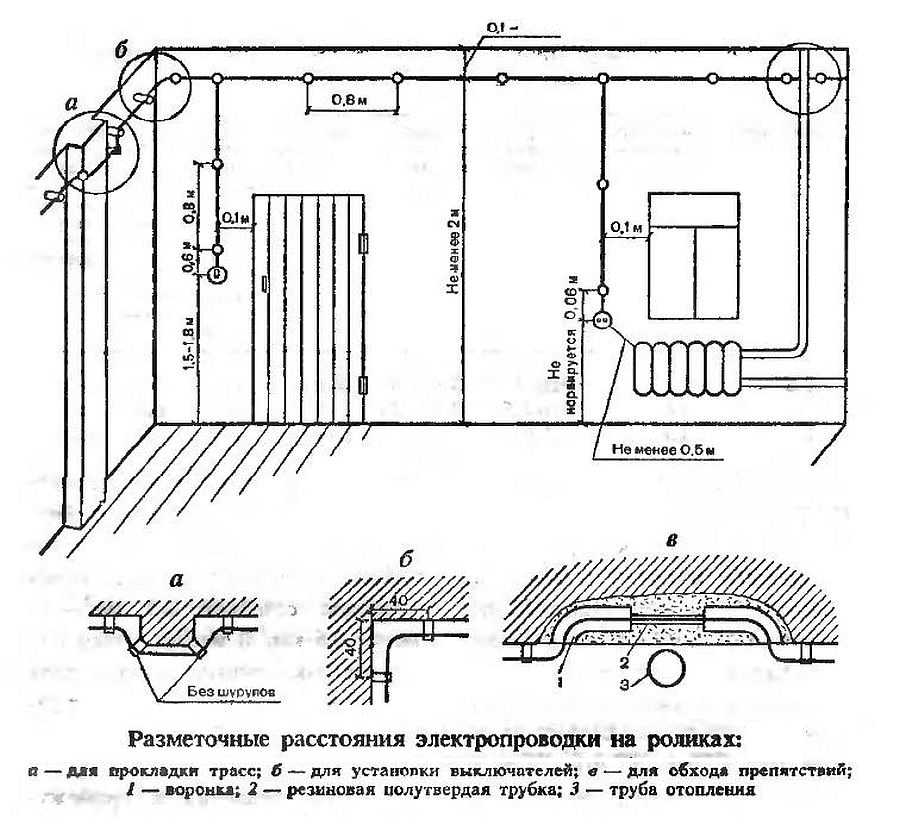

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке. В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье – Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Правила

1. Крепление труб к стенам следует осуществлять на минимальном расстоянии друг от друга в 80 см, а последнее крепежное приспособление перед электроустановочным изделием (то есть перед входом внутрь) – на расстоянии 10 см.
2. Минимальный радиус изгиба труб должен превышать их диаметр в шесть раз.
3. Соединение проводов можно делать только внутри предусмотренных для этих  целей коробок или на клеммах электроустановочных изделий.
4. Категорически запрещено делать какие-либо соединения внутри труб.

Как вы уже поняли, этот вид монтажа электропроводки требует своего вида крепления. В помощь вам при решении этого вопроса (как и чем крепить), опубликован рисунок с примерным перечнем элементов крепления изоляционных труб.

Схема крепления труб.

Но как и везде, в этом вопросе есть тонкости. Например, в течение ремонта вы оказались немного стеснены в денежных средствах. Но до этого для каких-то своих целей вы купили перфоленту и она у вас осталась в достаточном количестве. Не убирайте ее в сторону. Для установки труб вы вполне можете воспользоваться этим строительным приспособлением. От мотка перфоленты следует отмерить нужный вам отрезок (не забывая, что речь идет о длине), отрезать и прикрепить к нужной поверхности. Но чтобы перфолента натянулась и не провисала, концевое крепление осуществляется немного под углом в противоположную сторону от вас. Затем постепенно осуществляется крепление (по всей длине) перфоленты. Трубы крепятся при помощи стяжек. В отдельных случаях этот вид крепежа очень выручает.

Инструменты

При этом способе монтажа электропроводки инструментов, которые вам могут понадобиться, не так много. Надо будет приготовить разметочный шнур (отбивку), перфоратор со сверлом подходящего диаметра (если у вас кругом бетонные стены), в отдельных случаях может пригодиться отвес, а также молоток, пила для резки труб (очень хорошо справляется ножовка по металлу), уровень и рулетка.

Поэтапная установка труб IRL.

На некоторых сложных участках вы можете сделать соединение при помощи гофры и пары соединительных муфт (которые вы должны были приобрести). Ниже  приведен рисунок, как эта конструкция будет выглядеть.

Трубы надо устанавливать так, чтобы избежать попадания или скапливания влаги в любой точке электропроводки. Здесь надо очень внимательно следить за установкой резинового уплотнения в месте входа трубы в электроустановочное изделие.

Правильный и неправильный вариант монтажа труб.

При вводе кабеля в монтажные коробки и в осветительные приборы всегда старайтесь применять усиленные уплотнения. Уплотнительная манжета в этом случае должна соответствовать диаметру трубы и немного входить в монтажную коробку. Если по каким-то причинам у вас отсутствует уплотнительная манжета, лучше всего осуществить ввод кабеля снизу.

У этого способа монтажа электропроводки существуют также свои достоинства и недостатки.

Монтаж электросчётчика

Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:

• наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
• внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).

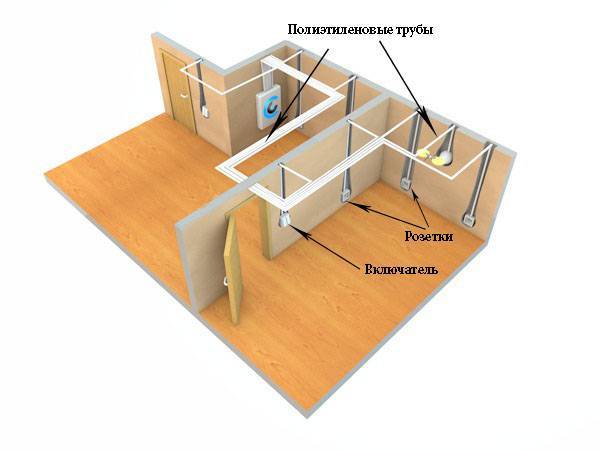

Изделия из полиэтилена

Современность, диктующая каждому из нас свои правила, предлагает к услугам потребителей рынка любого сегмента возможность выбора. Не является исключением и объект нашего обсуждения — проводка электрокабеля в трубах.

Выбор представлен пластиковыми, медными, стальными и алюминиевыми образцами. У каждого из них различная рыночная цена. Многое зависит и непосредственно от самого кабеля, и от типа помещения.

Но один из материалов пригоден к использованию абсолютно в любой среде при любых условиях — пластиковые трубы.

Помимо того, стоимость пластикового аналога позволяет добавить еще одну галочку в колонку преимуществ данного элемента, так как она фактически идентична стоимости других типов труб, которые были перечислены выше.

1. Еще одним преимуществом, которое характерно для таких элементов, как пластиковые трубы, является простота монтажа. Если для соединения стальных и алюминиевых аналогов необходимо использовать специальные сварочные аппараты, то пластиковые трубы могут быть соединены посредством обычных горелок или же муфт, которые не являются дефицитом на рынке.
2. Так же пластиковые магистрали могут быть проложены под углом, вне зависимости от количества изгибов. Для того чтобы реализовать изгиб, можно прибегнуть к покупке угловых переходников. В свою очередь, используя пластиковые трубы, можно немного сэкономить и осуществить приобретение кабеля с изоляцией не столь высокого качества. Ведь пластик не является проводником, и даже в случае разрыва кабеля по каким-то причинам, опасности проводка в пластиковой трубе не представляет никакой.

В силу вышеперечисленных причин можно сделать вывод, что для пущей экономии и простоты монтажных работ лучше всего использовать , которые обладают большим количеством преимуществ над перечисленными аналогами.

Но бывают ситуации, когда такие материалы не подходят, и лишь металлические аналоги являются спасением. К примеру, когда речь идет о прокладке кабеля в бетонном перекрытии или в фундаменте. В таком случае, на первом плане прочность.

Виды прокладки кабеля внутри строения не являются новостью и чем-то необычным для нас, тем более, что в большинстве квартир разводка реализована как раз таким образом. Но такие типы трассы уже исчерпали себя в виду сложности монтажа и ремонтных работ.

Так, к примеру, в случае разрыва или же других причин, по которым требуется замена проводки, домочадцу придется прибегнуть к масштабным ремонтным работам — долблению всей магистрали. А это сложно и не эстетично. Кроме того, необходимо позаботиться о наличии перфоратора, вещи не дешевой.

В случае же использования для проводки кабеля трубки, при необходимости проведения ремонтных работ вовсе необязательно прибегать к помощи электрика — все работы можно произвести самому без применения оборудования и наличия опыта работы в данной сфере. В силу свободного движения кабеля по трубе, его можно легко вытащить и проверить на наличие разрывов или окисления. В свою очередь, понимание и знание причины поломки свидетельствует о том, что полдела уже сделано.

Выбор проводов

Для квартирной проводки подойдут следующие марки проводов: ПВС, ПУГНП или ШВВП, можно применять информационные кабели РКГМ или ТРП.

Для телефонных и компьютерных устройств – кабели UTP. В отличие от жестких проводов гибкие очень просто размещать в углах. Кроме того, кабели хорошо укладываются в гофрированную трубку.

Необходимо решить вопрос с толщиной кабелей. Чем выше данный показатель, тем более сильную мощность способна выдерживать сеть.

Однако цена на провода с большим сечением будет дороже, они хуже гнутся и требуют аккуратного отношения при установке, формировании скруток, а также пластиковых коробов определенного объема.

Выбор сечения зависит от будущих функций провода. Так, при запитке розеток, которые будут применяться для включения осветительных приборов, подойдет медный кабель сечением 2,5 кв. мм, в то время как электрическая плита, стиральная машина требуют использования утолщенных кабелей.

Следует при выборе нужного диаметра руководствоваться подсчетом требуемой мощности устройств, подсоединенных к конкретному кабелю.

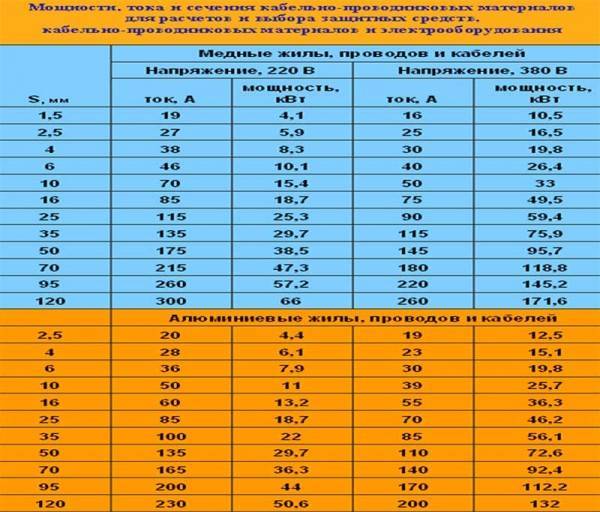

Есть особые таблицы, где указано соответствие параметров диаметра и мощности.

Способы питания розеток и сети освещения

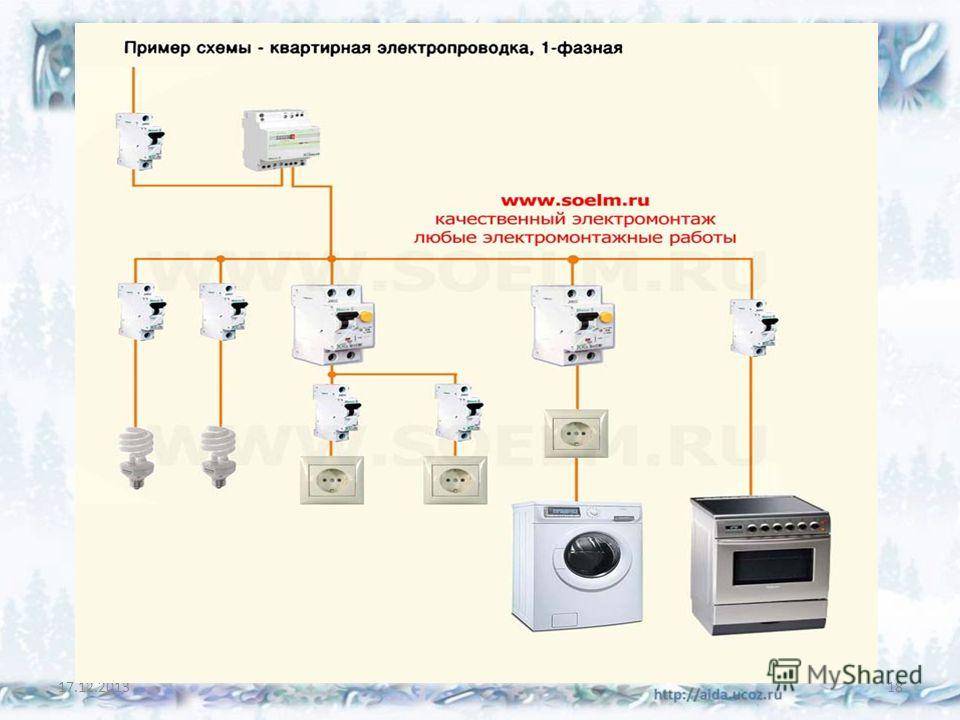

При составлении схемы электропроводки необходимо правильно выбрать способ питания каждой из розеток в доме, всех осветительных линий проводки. Типичная ошибка — подключение всех розеток от одной или нескольких линий. Такая схема использовалась 20-30 лет назад, когда нагрузки электроприборов были небольшими и с целью экономии все розетки в квартире были запитаны от распределительных коробок, которые в свою очередь, питались от одной линии проводки.

В современных условиях, когда нагрузки бытовых электроприборов выросли в несколько раз, такая схема электропроводки неприемлема по причине своей ненадежности и отсутствия защиты от перегрузки отдельных линий проводки.

Это связано с тем, что автоматический выключатель, питающий несколько комнат или всю квартиру, не способен защитить отдельные участки электропроводки от перегрузки, так как он выбирается с учетом суммарной нагрузки запитанных от него розеток и осветительных устройств.

Безусловно, можно использовать промежуточные распределительные коробки для запитки нескольких розеток. Такой вариант подходит для тех групп розеток, суммарная нагрузка которых сравнительно небольшая, например, 16 А.

Розетки, в которые будут включаться мощные бытовые электроприборы, должны быть запитаны от индивидуальных линий проводки, защищенными отдельными автоматическими выключателями соответствующего номинала. К таким электроприборам можно отнести электрическую печь, водонагреватель, стиральную машину, электрический обогреватель, котел и другие электроприборы, характеризующиеся большой потребляемой мощностью.

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам .

Вы хорошо разбираетесь в теории монтажа открытой проводки и обладаете практическим опытом выполнения электротехнических работ? Может вы хотите дополнить изложенный нами материал уточнениями или полезными рекомендациями? Пишите комментарии в блоке под статьей, делитесь своим опытом с новичками – многие пользователи будут благодарны вам.
