Рабочий принцип МГЛ
Фото 3 — TDM ДРИ 70 6000 К Rх7s SQ0325-0012
Рабочий принцип построен на прохождении электродугового разряда в газовой обстановке, схож с используемым в ртутных лампах. Газ, применяемый в МГЛ, — ртуть и инертный аргон. Присущие в газе йодиды натрия и скандий предоставляют прохождение дугового разряда.
Эти вещества с материалом колбы лампы (кварцевым стеклом) в реакцию не входят. Галогениды при отсутствии разряда накрывают стены изделия пленкой. При замыкании контакта увеличивается температура и встречается дуговой разряд, способствующий испарению галогенидов и разложению их на ионы йода и металла.
Главное! Свечение лампы, видимое глазом, вызывает присутствие в газе ионов. При этом встречается движение ионов из горячей территории лампы к более холодным стенкам — случается регенерация соединений и конденсация на стенках в качестве пленки. Лампа функционирует по принципу замкнутого цикла.
Присоединение лампочек
Присоединение лампы к сети выполняется по правилам, ввиду конструкционных особенностей и рабочего принципа МГЛ. Характерность — зависимость от напряжения, благодаря этому лампы просят включения токоограничивающего компонента (ПРА) в последовательном порядке.
Большое количество МГЛ функционируют с серийными ПРА, предназначеными для разрядных ламп (дуговых ртутных или натриевых). Есть ПРА с вмонтированным ИЗУ с функциями розжига светового источника и ограничения тока.
Фото 4 — MASTER CDM-T 70W/942 G12 PHILIPS 871150019927015
В ходе прогрева лампы случается колебание напряжения и силы тока в ней, благодаря этому к конструкции и качеству токоограничивающего компонента требования предъявляют особые. Низкий уровень качества вызывает невысокое напряжение и при включении лампа начнет тухнуть.
Интересные факты.
Лампы для растений и аквариумов.
Для теплиц и оранжерей выпускают специальные лампы с искаженными цветами. Таким способом достигается ускоренный рост растений с использованием особого спектра, не подходящего для работы человека. Индекс цветопередачи в этом случае составляет всего 50-60%. Подробнее об освещении аквариума вы можете прочитать в статье Освещение аквариума».
Ионы натрия добавляются в разрядную трубку для получения оранжевого цвета. Зеленые оттенки света даст таллий, а синие — индий.
Световые характеристики, указанные на упаковке МГЛ, относятся к лампе, наработавшей 70-100 часов. Поэтому новая лампа может светить по-разному.
Напряжение сети влияет на цветовую температуру: если спектр слишком низкий, он будет холоднее, с примесью синего. Если напряжение слишком высокое, красные тона будут смешиваться.
Устройство и принцип работы МГЛ.
Конструкция МГЛ.
Конструкции лампы представляет собой разрядную трубку(горелка) со впаянными электродами, помещенную в колбу. К колбе присоединяется цоколь. Разрядная трубка изготавливается из особого тугоплавкого стекла (кварцевого или керамического). Внутрь закачивается инертный газ (аргон) с добавками металлической ртути и галогенидов металлов (йодиды натрия и скандия). Горелка помещена во внешнюю колбу из боросиликатного стекла. Внешняя колба снижает теплопотери разрядной трубки, фильтрует ультрафиолетовое излучение от горелки. Также внешняя колба защищает от механических повреждений. Она заполнена азотом.
Применяются МГЛ с одной колбой. Они используются в процессах, где необходимо ультрафиолетовое излучение. Либо колба изготавливается из особого безозоновго кварцевого стекла, не пропускающего УФ-лучи.
Существуют МГЛ с двумя цоколями для работы в горизонтальном положении.
Принцип свечения МГЛ основан на плазме дугового разряда высокого давления. Когда лампа не работает, галогениды и ртуть сконденсированы на стенках разрядной трубки в виде пленки. Для начала работы необходим высоковольтный импульс от специального зажигающего устройства. После подачи импульса в горелке появляется тлеющий разряд, происходит испарение галогенидов. Разряд превращается в дуговой – соли и ртуть разлагаются на ионы. Ионизированные атомы ртути возбуждаются и начинают светиться. Весь процесс занимает 10-15 минут. Анионы галогенов тоже светятся в определенном спектре. Именно они позволяют создавать источники света разные по цветовой температуре и цвету.
Инертный газ необходим для протекания тока через разрядную трубку, когда источник света неразогрет и ртуть с галогенидами находится в твердом состоянии.
Для контроля заряда при разогреве лампы ток ограничивают балластами: электромагнитными (дросселями) или электронными. Дроссели дешевле, но электронные устройства исключают мерцание лампы и увеличивают ее КПД.
Таблица сравнения товаров
| Модель | Место установки | Тип освещения | Длина, мощность |
| Osram T8 Fluora | На поверхности | Люминесцентная | 89,5 см, 30 Вт |
| Sylvania GRO-LUX | На поверхности | Люминесцентная | 115 см, 54 Вт |
| AquaLighter LED 1 | На поверхности | LED | 30 см, 9 Вт |
| SunSun ADE-500C | На поверхности | LED | 51 см, 24 Вт |
| SEA STAR HX-30, подводный | Под водой | LED | 50 см, 8 Вт |
| Dophin Led-1088 | На поверхности | LED | 35 см, 12, 6 Вт |
| Hagen Exo Terra Repti Glo 5.0 | На поверхности | LED | 38, 14 Вт |
| T5 Hailea Exstra Reef | На поверхности | Люминесцентная | 54,9 см, 24 Вт |
| Barbus, подсветка подводная | Под водой | LED | 50 см, 9 Вт |
| Barbus, универсальная светодиодная лампа | На поверхности или под водой. | LED | 27, 5 Вт |
Преимущества и недостатки
Электрические параметры металлогалогенных изделий могут достаточно сильно меняться, выбор на рынке большой. Качество лампочек и повышенная светоотдача делают МГЛ изделия очень популярными.
Устройства для освещения аквариума
Лампочки небольшие, мощные, подходят для источника освещения, и будут на сегодня лучшей заменой классическим дуговым люминесцентным изделиям, из-за безопасного спектра для людей.
Яркость свечения у МГЛ в 3 раза больше, чем у ЛН, а светоотдача в основном будет 70-90 Лм/ватт.
Температура цвета может быть:
- 6500 К (холодный оттенок);
- 4500 К (дневной свет) или 2500 К (теплый оттенок).
Вам это будет интересно Обзор и сравнение светодиодных ламп разных производителей
Их можно получить при цветопередаче около 90-95%, КПД будет превышать в 6 раз лампочку накаливания.
Диапазон мощности от 15 Вт до 3500 Вт у одного светильника, также температура в помещении и за коном не влияет на работу лампочки. МГЛ достаточно долго служат, в среднем 10000 часов бесперебойной работы.
Принцип работы
Но также же существует ряд недостатков МГЛ:
- цена считается на рынке выше средней;
- если скачет напряжение, то кардинально меняется цвет освещения;
- долгое время до включения лампы, а также невозможность быстрого запуска после недолгого ее выключения;
- металлогалогенные изделия необходимо устанавливать в закрытые светильники, иначе от скачков напряжения они могут разорваться.
Электрики рекомендуют покупать только известные марки галогенок, так как в китайских подделках большое количество опасных для здоровья химикатов и веществ, а срок службы очень низкий, и большой риск разрыва колбы.
Конструкция металлогалогенных ламп
Металлогалогеные изделия имеют тяжелое внутреннее строение. С виду это прозрачный сосуд с цоколем, хотя многие виды внешне похожи грушевидную ЛН.
Внутри лампы находится еще одна рабочая оболочка из стекла, а также проводящие детали и резистор.
Первая оболочка заполнена в основном азотом, а вторая — инертным газом (аргон) под высоким давлением, маленьким объемом ртути и добавками галогенидов веществ. Такое строение и объясняет название лампочки.
Взорвавшаяся лампа
В роли галогенидов веществ используются по большей степени йод натрия либо скандия. Они необходимы для редактирования светового потока и влияют на область использования МГЛ изделий. В не рабочем состоянии ртуть и вещества находятся в твердом состоянии в виде пленки на стенках колбы.
Колба
Колба очень важна для придания необходимого температурного режима, понижает потери энергии и предотвращает выделение ультрафиолета. Состоит эта часть лампочки из боросиликатного стекла, оно очень прочное и выдерживает высокую температуру. Необходимо знать, что промышленные виды не оснащаются внешней колбой, там используется безозонное кварцевое покрытие.
Вам это будет интересно Различные системы подсветки лестницы
Типы цоколей
Разрядная трубка
Разрядная трубка — это прозрачная оболочка, наполненная разреженным газом, которая начинает светиться при столкновении электродов с частицами газа. Металлогалогеные лампы, которые оснащены разрядными трубками можно наполнять разнообразными газами и получать различный цвет свечения.
Герметизатор
Металлогалогеные лампы имеют в своем составе корпус, внутри которого находится пускорегулирующая система, на концах которой находятся патроны герметизатора для этих ламп, при этом пускорегулирующая система оснащена дополнительной герметичной камерой, на которой установлены герметизирующие отводы для кабеля.
Цоколь
Цоколи бывают разные, все зависит от типа лампочки, они могут быть вообще без цоколей, с одним или двумя. Ниже можно подробно прочесть про маркировку металлогалогеных ламп.
Лампочка Филипс на 35 Вт
Принцип действия

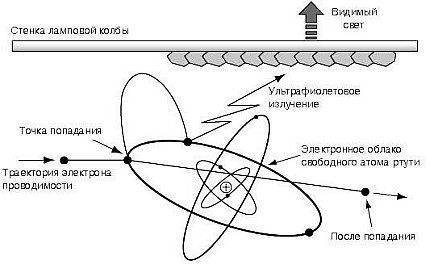

Светящимся телом МГЛ является плазма дугового электрического разряда высокого давления. В этом МГЛ схожа с другими типами РЛ. Основным элементом наполнения разрядной трубки (РТ) МГЛ является инертный газ (как правило, аргон Ar) и ртуть Hg. Помимо них в газовой среде наполнения присутствуют галогениды некоторых металлов (ИД), обычно иодид натрия и иодид скандия. В холодном состоянии ИД в виде тонкой плёнки конденсируются на стенках РТ. При высокой температуре дугового разряда происходит испарение этих соединений, диффузия паров в область столба дугового разряда и разложение на ионы. В результате ионизированные атомы металлов возбуждаются и создают оптическое излучение (ОИ).
Основной функцией инертного газа, наполняющего РТ МГЛ, как и в других ртутных РЛ, является буферная, иными словами, газ способствует протеканию электрического тока через РТ при низкой её температуре, то есть в то время, когда большая часть ртути и, тем более, ИД, находятся ещё в жидкой или твёрдой фазе, и парциальное давление их весьма мало. По мере прогрева РТ током происходит испарение ртути и ИД, в связи с этим существенно изменяются как электрические, так и световые параметры лампы — электрическое сопротивление РТ, световой поток и спектр излучения.
Выбор ИД производится таким образом, чтобы заполнить имеющиеся в спектре излучения ртути «провалы» с целью получения необходимого спектра лампы. Так, в МГЛ, используемых для целей общего и местного освещения, необходимо компенсировать недостаток красного и жёлтого света в спектре ртути. В цветных МГЛ необходимо повысить выход излучения в заданном узком спектральном диапазоне. Для МГЛ, используемых в фотохимических или фотофизических процессах, как правило, необходимо повысить интенсивность излучения в ближней ультрафиолетовой области (УФ-A) и непосредственно примыкающей к ней области видимого ОИ (фиолетовой). Сам принцип действия МГЛ был предложен в 1911 г. Ч. Штейнмецом, хотя, проводя исторические аналогии, можно увидеть аналогию и в устройстве «ауэровских колпачков», применявшихся для повышения световой отдачи керосиновых и газовых источников света (ИС).
Как и другие виды РЛ, МГЛ нуждаются в применении специальных устройств для инициирования разряда. В качестве них применяют либо вспомогательные (зажигающие) электроды, в общем аналогичные по конструкции электродам ламп ДРЛ, либо предварительный подогрев одного из электродов до температуры термоэлектронной эмиссии, либо внешние импульсные зажигающие устройства (ИЗУ). Согласование параметров (вольтамперных характеристик, ВАХ) источника электропитания и лампы производится с помощью пускорегулирующего аппарата (ПРА), в обиходе называемого балластом.
Как правило, в качестве ПРА используется дроссель, иногда — повышающий трансформатор с повышенным магнитным рассеянием, обеспечивающим падающий характер его внешней ВАХ. В последнем случае зажигание разряда в МГЛ происходит под воздействием высокого напряжения холостого хода трансформатора без использования каких-либо иных зажигающих устройств. Возможность широкого варьирования спектральных и электрических характеристик МГЛ, широкий диапазон мощностей и высокая световая отдача способствуют всё более широкому распространению их в различных осветительных установках. МГЛ является одним из наиболее перспективных заменителей ламп ДРЛ, а за счёт более благоприятного для восприятия человеком спектра излучения — и натриевых РЛВД (НЛВД).
Где применяются
МГЛ производят излучение более яркого света высокого качества. Их используют как для общего уличного освещения, освещения площадок, подсветки билбордов, так и для освещения закрытых помещений промышленного типа. За счёт своего широкого спектра свечения в некоторых случаях используются для домашнего освещения.
Также его можно встретить в зимних теплицах и оранжереях. Это связано с подходящей световой температурой для жизни растений. Отдельным спросом МГЛ светильники пользуются у держателей аквариумов. Особенно тех, кто занимается этим в больших объёмах на продажу. Это связано с тем, что металлогалогенные лампы для аквариума способны воспроизводить правильный для жизни рыб спектр.
Как выбрать МГЛ лампу
Для выбора следует вначале определить требуемую мощность. Для небольших складов хватит 150-250Вт, для стадионов нужно использовать источники света 1Квт и выше. Далее нужно выбрать количество цоколей, при этом помня, что в вертикальном положении данный источник света светит немногим хуже и срок службы будет меньше. Универсальные модели выходят из строя быстрее и раньше теряют свою светоотдачу.
Некоторые модели требуют ПРА определённых моделей. К примеру, европейская лампа может не работать с американским ПРА и наоборот. Европейские изделия требуют ПРА с маркировкой HQI.
Так как нет особого смысла использовать МГЛ освещение для бытовых целей, нужно чётко понимать его предназначение, так как это скорее промышленные светильники. В связи с тем, что перед повторным запуском должно пройти время, их нельзя подключать в местах с перебоями в электроэнергии. Они могут нести в себе опасность возгорания, потому не рекомендуется использовать их возле легковоспламеняемых предметов. Для запуска МГЛ светильников нужно подключение дополнительных элементов, которые также нужно расположить в светильнике.
Как устроены металлогалогенные светильники?
МГЛ имеют сложное внутреннее устройство. Внешне – это стеклянный цилиндр с цоколем, хотя некоторые модели внешне напоминают грушевидную лампу накаливания.
Внутри оболочки расположена еще одна рабочая капсула из стекла или прозрачной керамики, а также проводящие элементы и резисторы.
Соотношение мощности и объема МГЛ ограничено способностью наружной оболочки отводить лишнее тепло, потому что от перегрева лампа может сгореть
Внешняя колба заполнена обычно азотом, а внутренняя – инертным газом под давлением, небольшим количеством ртути и добавками галогенидов металлов. Такая конструкция и обуславливает название изделия.
В качестве галогенидов металлов применяется в основном йодид натрия или скандия. Они служат для коррекции светового спектра и влияют на сферу применения металлогалогенных ламп. В выключенном состоянии ртуть и добавки находятся в твердом осажденном состоянии на стеклянных стенках.
Самостоятельно при подключении к электрической сети МГЛ не включится. Для этого применяют пуско-регулировочные аппараты (ПРА), которые обеспечивают необходимый пусковой ток и напряжение до момента появления эффекта термоэлектронной эмиссии во внутренней колбе.
Преимущества и недостатки
Самым главным преимуществом металлогалогенной лампы является широкий и равномерный спектр излучения. Свет ее почти полностью соответствует солнечному, а цветопередача достигает 95%. Такой точной цветопередачи не обеспечивает ни один существующий на сегодня источник искусственного света, включая светодиодные светильники.
Второе немаловажное преимущество – высокая энергоэффективность. Металлогалогенная лампа даже небольшой мощности способна создавать световой поток до 70 лм на ватт потребляемой мощности. А начиная с киловатта и выше, светоотдача прибора может достигать 95 лм/Вт
Это почти столько же, сколько и у светодиодных светильников реальной стоимости (диоды со светоотдачей 120 – 150 лм/Вт существуют, но их производство неоправданно дорого)
А начиная с киловатта и выше, светоотдача прибора может достигать 95 лм/Вт. Это почти столько же, сколько и у светодиодных светильников реальной стоимости (диоды со светоотдачей 120 – 150 лм/Вт существуют, но их производство неоправданно дорого).
Добавим в преимущества относительно невысокую стоимость (в десятки раз дешевле светодиодных источников той же мощности) и срок эксплуатации, который в зависимости от мощности колеблется в диапазоне 10 000 – 15 000 часов. Для сравнения: средний срок службы натриевых ламп составляет 10000-20000 ч, а светодиодов, чье время наработки на отказ считается фантастическим, – 15000–30000 ч.
У металлогалогенных источников света есть следующие недостатки:
- Высокая рабочая температура. Как и любой другой дуговой источник света, металлогалогенный сильно нагревается. Температура горелки может достигать 1200, а внешней колбы (если она предусмотрена конструкцией) – 300 градусов Цельсия. Это, конечно, требует принятия специальных мер безопасности.
- Большое время выхода на рабочий режим. После включения необходимо 10-15 минут для того, чтобы прибор вышел на рабочий режим – разгорелся. Кроме того, после выключения лампа не запустится, пока не остынет. Этот недостаток является сдерживающим для использования металлогалогенных ламп в быту, где ждать 10-30 минут, пока лампа начнет светить, довольно сложно.
- Содержит ядовитые вещества. Горелка металлогалогенной лампы наполнена металлической ртутью, поэтому ее нельзя взять и выбросить в мусорное ведро. МГЛ нужно утилизировать на специальных пунктах.
- Необходимость в дополнительном оборудовании. Для того чтобы запустить металлогалогенную лампу, необходим балласт и ИЗУ, которые по размерам нередко больше самой лампы и, естественно, стоят немалых денег.
Советы по эксплуатации и выбору ламп.
Освещение цеха.
- Знать характеристики света, которые необходимо получить.
- Внимательно изучить упаковку и технические характеристики покупаемого источника света.
- Диаметр цоколя должен точно совпадать с диаметром патрона светильника. Лампы с резьбовым цоколем тщательно вкручивать для очень плотного соединения.
- Следить за соблюдением рабочего положения светильника: вертикальные МГЛ не должны висеть горизонтально и т.д.
- Лучше выбирать лампу, к которой в комплекте идет пусковое устройство (ИЗУ). В этом случае лампа прослужит дольше, так как срок службы зависит от совместимости МГЛ и ИЗУ. В случае выхода из строя лампы новый источник света стоит выбирать исходя из параметров пускового устройства. А лучше принести перегоревшую лампу в магазин и показать ее продавцу.
- Мощность балласта должна соответствовать мощности МГЛ.
- Обеспечить хорошую вентиляцию МГЛ и дросселей.
- Сохраняйте после покупки чеки и гарантийные талоны.
- Утилизируйте МГЛ правильно, как ртутные опасные отходы. Вышедшие из строя и новые лампы хранить в картонной упаковке в недоступном месте.
- Вкручивать МЛГ стоит в перчатках или при помощи тканевой салфетки. Если на колбе останутся следы от пальцев, то кожный жир сгорит. Колба станет черной, а стекло моет лопнуть от перегрева в этом месте. Перед эксплуатацией лампу можно очистить спиртом.
Интересные факты.
Лампочки для растений и аквариумов.
Для оранжерей и теплиц выпускают особые лампы с искаженной цветопередачей. Таким образом добиваются ускоренного роста растений при помощи специального спектра, не подходящего для работы людей. Индекс цветопередачи в таком случае составляет всего 50-60%. Подробнее про лампы для аквариума можете прочитать в статье «Освещение аквариума».
Чтобы получить оранжевый цвет в разрядную трубку добавляют ионы натрия. Зеленые оттенки света даст таллий, а синие – индий.
Характеристики света, указанные на упаковке МГЛ относятся к лампе, отработавшей 70-100 часов. Следовательно, новая лампа может светить по-другому.
На цветовую температуру влияет напряжение сети: при заниженном спектр будет холоднее, с примесью голубого. При завышенном напряжении будут примешиваться красные оттенки.
Типы и их обозначения
Диапазон мощностей МГЛ начинается от десятков ватт и достигает 10 — 20 кВт. Наиболее массовыми являются лампы, используемые в ОУ наружного освещения (одноцокольные 70, 150, 250, 400, 1000, 2000 Вт и софитные 70 и 150 Вт).
Одноцокольные лампы обозначается аббревиатурой SE (single-ended), а двусторонний, соответственно, аббревиатурой DE (double-ended). Лампы с односторонним цоколем, как правило, вкручиваются в патрон при помощи имеющейся на цоколе резьбы (имеют так называемый цоколь Эдисона). Лампы с двусторонним цоколем необходимо вставлять в патроны, расположенные по обе стороны используемого светильника.
Конвекционные потоки металлогалогенидов в плазме дуги МГЛ зависят от направления силы тяжести и существенно влияют на распределение потока энергии, выходящей из горелки МГЛ. Поэтому металлогалогеновые лампы чувствительны к тому положению, в котором они установлены. Лампы рассчитаны только на работу в определенной ориентации. Однако лампы, помеченные маркировкой «universal», могут работать в любом положении, хотя при работе их не в вертикальном положении продолжительность срока службы и интенсивность излучаемого света будут снижаться. Для получения наилучших характеристик при эксплуатации лампы в том случае, если её ориентация известна заранее, необходимо выбирать не универсальную, а соответствующую данной позиции лампу.
Для обозначения рекомендованной ориентации лампы, в которой она должна работать, используются различные коды (напр., U = universal (универсальная), BH = base horizontal (горизонтальная), BUD = Base up/down (вертикальная) и т. д.). При использовании ламп в горизонтальной позиции лучше всего направлять отпаечный носик внутренней колбы (т. н. ниппель) вверх.
МГЛ компании Osram
В системе ANSI обозначение МГЛ начинается с буквы «M», за которой следует цифровая кодировка, обозначающая электрические характеристики лампы, а также соответствующий ей тип балласта (для обозначения ртутных разрядных ламп используется литера «H», а для обозначения натриевых ламп — литера «S»). После цифровой кодировки следуют две буквы, обозначающие размер лампы, её форму, а также тип покрытия и т. д., за исключением цвета. После данного обозначения производитель может по своему выбору добавить какие-либо цифровые или буквенные коды для отображения информации, не отображаемой системой обозначений ANSI, такой как мощность лампы и её цвет. Для выбора балласта важна только литера «M» и следующее за ним цифровая кодировка. Например, кодировка M59-PJ-400 в системе ANSI обозначает лампу, работающую только с балластами типа М59. Лампы европейских производителей выпускаются с использованием европейских стандартов, которые в некоторых случаях незначительно отличаются от стандартов ANSI.
Другим обозначением, часто встречающимся при выборе МГЛ, является аббревиатура HQI. Данная аббревиатура является торговой маркой фирмы OSRAM и обозначает особый тип ламп, производимый данной фирмой. Но со временем этой аббревиатурой стали называть МГЛ любого производителя, в том числе и с двухсторонним цоколем. Европейские МГЛ не соответствуют в точности стандартам ANSI и работают при других значениях тока и напряжения. В большинстве случаев прямой европейский аналог лампы для стандарта ANSI не может работать с американским ПРА, таким образом, для работы с данным типом ламп необходимо выбрать соответствующий ей балласт, обозначенный маркировкой HQI. Например, ПРА M80 и M81 также имеют обозначение HQI, и применяются с лампами мощностью 150 и 250 Вт соответственно.
Ìåòàëëîãàëîãåííûå ëàìïû ñ ýëëèïòè÷åñêîé êîëáîé (öîêîëü Å27, Å40)
Обозначение | (Вт) | Все в порядке. | (Ëì) | Ра | г (мм) | л (мм) | ||
Осрам | Филипс | GE | ||||||
Люминофорное покрытие колбы, компактный дизайн | ||||||||
HQI E 70/WDL | — | — | Е27 | 4900 | 141 | |||
HQI E70/НДЛ | — | — | 4900 | |||||
HQI E 100/WDL | — | MXR100/C/U/27 | сто | 7300 | ||||
HQI E 100/НДЛ | — | — | сто | 8000 | ||||
HQI E 150/НДЛ | — | — | 150 | 10500 | 139 | |||
прозрачная колба | ||||||||
HQI E 400/N прозрачный | — | — | 420 | Е40 | 45000 | 120 | 290 | |
фосфорное покрытие | ||||||||
HQI-E250/D | — | — | 250 | Е40 | 19000 | 226 | ||
HQI E 400/D | HPI 400 Вт БУ | — | 420 | 32000 | 120 | 290 | ||
HQI E 400/Н | — | — | 420 | 43000 | ||||
HQI E 1000/Н | — | — | 1000 | 80000 | 165 | 380 |
Источники
- https://LampaExpert.ru/vidy-i-tipy-lamp/spetsializirovannye-lampy/lampy-metallogalogennye
- https://pro-lampy.ru/raznoe/metallogalogennye-lampy-ustroystvo-podklyuchenie-preimuschestva-i-nedostatki-2.html
- https://vamfaza.ru/ustrojstvo-i-raznovidnosti-metallogalogennyh-lamp/
- https://rusenergetics.ru/svet/metallogalogennye-lampy
- https://sovet-ingenera.com/elektrika/svetylnik/metallogalogennye-lampy.html
Подключение МГЛ.
Особенности работы металлогалогенных ламп требуют применения специфической аппаратуры. Возникновение электрического разряда требует повышенного напряжения и, в тоже время, физика разряда в газовой среде имеют большую зависимость величины протекающего тока от питающего напряжения, что вынуждает использовать токоограничительные элементы. Аппаратура запуска и ограничения тока называется пуско-регулирующей аппаратурой – ПРА. Существуют как трансформаторные ПРА, основанные на электромагнитных трансформаторах с повышенным магнитным рассеиванием, так и электронные. Последние имеют значительно меньшие габариты и массу. Электронные блоки управления лампами должны строго соответствовать типу применяемых ламп. Информация по МГЛ хорошо освещена на видео:
Лучшие фитолампы для выращивания аквариумных растений
Модели из этой категории создают наилучшие условия для фотосинтеза и роста аквариумных растений. Лампы не нагревают воду, не обжигают листья и не вредят живущим по соседству представителям фауны.
Dennerle Trocal Special Plant
5.0
★★★★★
оценка редакции
98%
покупателей рекомендуют этот товар
Лампы от Dennerle изготавливаются с применением новой автоматизированной технологии Longlife-Technik, которая обеспечивает им больше 10000 ч работы. Пленка-покрытие UV-стоп предотвращает образование водорослей непосредственно на светильнике.
Спектр дает свечение близкое к солнечному и способствует бурному росту растений (даже очень привередливых). Высокая цветопередача обеспечивает подсветку рыбок в наиболее выигрышных оттенках.
Плюсы:
- Подходит ко всем светильникам для аквариумов;
- Очень долгий срок работы;
- Пленка UV-стоп предохраняет также и от разлетания осколков при падении;
- Экономичная.
Минусы:
Дорогая.
Для создания неповторимого растительного аквариума с правильной вегетацией оборудуйте свой пруд такой лампой. Также она поможет контролировать разрастание водорослей.
Osram T8 Fluora
4.8
★★★★★
оценка редакции
89%
покупателей рекомендуют этот товар
Флуоресцентная модель отлично зарекомендовала себя не только среди аквариумистов, но и у любителей выращивать комнатные растения. И все-таки для домашних водоемов такая лампа более целесообразна: ее свечение с акцентом на красную и синюю спектральные области активизирует рост флоры и интересно подсвечивает водных обитателей.
Плюсы:
- Не нагревает воду при работе;
- Множество вариаций мощности и размера;
- Экономно потребляет энергию;
- Доступная стоимость.
Минусы:
Со временем теряет свои «специальные» свойства.
Если растения в вашем травнике потускнели и перестали расти, побалуйте их свечением лампы Osram Fluora – они обязательно отблагодарят вас буйным ростом.
Sylvania FHO T5 Aquastar
4.7
★★★★★
оценка редакции
85%
покупателей рекомендуют этот товар
Спектр люминесцентной лампы от немецкого бренда с высокой долей синего и красного излучения максимально близок к солнечному свету тропиков. Такую модель можно использовать и для пресноводных, и для морских аквариумов. Она стимулирует буйный рост растений и кораллов, подчеркивает природный цвет рыб.
Плюсы:
- Отличная светоотдача;
- Обеспечивает прекрасный рост флоры и защиту от водорослей;
- Много вариантов мощности.
Минусы:
Светоотдача снижается через 12 месяцев использования вследствие естественного старения.
С такой подсветкой тропический аквариум заиграет новыми красками. А свечение лампы не навредит ни флоре, ни фауне.
ЧИТАТЬ ТАКЖЕ
16 лучших аквариумных рыбок
Сфера применения светильников
Использование металлогалогенок дома не только экономически нерационально, но и опасно из-за содержания в них ртути. Колба может лопнуть, и помещение заполнится токсичными парами.
Галерея изображений
Фото из
Для освещения спортплощадок лучше применять несколько маломощных ламп, чтобы они меньше слепили глаза
Стройка является объектом повышенной опасности, поэтому свет на ней должен быть максимально естественным
Высокий индекс цветопередачи популяризирует металлогалогенные светильники как устройство для освещения архитектурных зданий
Уличное освещение можно регулировать с помощью реле и фотодатчиков, которые будут автоматически включать и выключать МГЛ
Освещение спортивных полей в темное время
Освещение ночных строительных площадок
Освещение зданий металлогалогенными лампами
Освещение городской парковой зоны
Из-за небезопасности, в основном применение металлогалогенных светильников востребовано лишь преимущественно для нежилых пространств:
- Киносъемочные студии, фотосалоны.
- Автомобильные фары.
- Архитектурные сооружения.
- Общественные здания, ТРЦ.
- Промышленные цеха.
- Строящиеся объекты.
- Уличное освещение.
- Спортивные объекты.
- Парковые зоны.
- Тепличные комплексы, оранжереи.
- Ночное освещение загородных домов.
Большинство людей не сталкивается с покупкой МГЛ еще и потому, что эти устройства редко продаются в мелких строительных магазинах. Их приобретают преимущественно предприятия и предприниматели у специализированных компаний.
Конструкционные разновидности МГЛ
Металлогалогенные светильники применяются для освещения как коридоров и комнат, так и больших открытых промышленных площадок. Поэтому их мощность варьируется от 10 до 2000 Вт.
Лампы с высоким потреблением электроэнергии обычно подключаются к сети 380 В и используются лишь на промобъектах. Наиболее востребованные модели имеют небольшую мощность 35-250 Вт.
При монтировании МГЛ с винтовым цоколем необходимо добиваться плотного соединения нижнего контакта лампы с металлической пластиной патрона
Единых международных стандартов маркировки МГЛ нет, однако в большинстве случаев буква M обозначает «металлогалогенная», а H информирует о содержании в лампе ртути.
Отечественные производители могут использовать свою аббревиатуру: Д – дуговая; И – йодидная, Р – ртутная. После указания модели обычно идет обозначение типа и диаметра цоколя.
Металлогалогенные светильники имеют разную конструкцию. Ниже приведены варианты классификаций этих изделий, в зависимости от их технических параметров:
- По типу ориентации: вертикальные (BUD), горизонтальные (BH), универсальные (U).
- По размеру колбы: BT – бульбовидно-трубчатая, R – рефлекторная, E или ED – эллипсоидальная, ET – эллипсоидно-трубчатая, T – трубчатая , PAR – параболическая.
- По цвету излучения: белый, желтый, пурпурный, зеленый и прочие.
- По типу конструкции: бесцокольные — с гибкими токоотводами, одноцокольные, двухцокольные.
Внешнее исполнение металлогалогенной лампы мало влияет на ее эффективность, потому что непосредственный излучающий элемент находится в защищенной внутренней колбе. Именно он определяет характеристики испускаемого света.
Галогенные лампы на низкое напряжение.
Лампы выпускаются на различное напряжение питания. Использование низковольтных ламп (обычно 12 В) в качестве освещения, требует использования понижающих трансформаторов. Трансформатор для галогенных ламп может быть выполнен как традиционно, на металлическом сердечнике (электромагнитный трансформатор), так и с помощью радиоэлектронных элементов (электронный трансформатор). При выполнении требований по максимальной мощности электромагнитные трансформаторы имеют очень высокую надежность, но, вместе с тем, высокую массу, которая растет с увеличением мощности. От этого недостатка свободны электронные трансформаторы. Однако в случае некачественного выполнения они могут служить сильными источниками радиопомех. В любом случае трансформатор для галогенных ламп должен иметь некоторый запас по мощности.
Механизм излучения света
Включение МГЛ происходит поэтапно. Вначале, за счет пускового тока, превышающего рабочий в 10-20 раз, во внутренней колбе возникает минимальный электрический разряд в среде инертного газа.
Благодаря комбинации различных добавок, участвующих в излучении, можно получить практически чистое белое, окрашенное или и вовсе монохромное излучение
После этого в течение 3-6 минут происходит разогрев ртути и галогенидов металлов, которые, испаряясь, переходят в ионизированную фазу. Ток в это время примерно в 2 раза превышает рабочий. Ионы повышают проводимость воздушной смеси, и обеспечивают постепенный выход лампы на номинальную светимость.
За счет двухколбового устройства, в рабочей капсуле поддерживается стабильно высокая температура, которая препятствует осаждению паров металлов на стенках.
После выключения, МГЛ должна обязательно остыть, а металлические пары осесть на стенках внутренней колбы. Только после этого получится вновь запустить лампу.
Такое ограничение является существенным минусом, поэтому металлогалогенные светильники не используются в бытовых нуждах, где необходимо часто включать/выключать освещение.
На процессы конденсации в МГЛ влияет и сила тяжести, поэтому многие модели требуют четко определенного расположения в пространстве.
Принцип работы разрядных ламп непростой, но он позволяет добиваться правильного спектра и мощного светового потока. Кроме того, использование ПРА позволяет стабилизировать характеристики излучаемого света при колебаниях параметров электросети.
