Виды телевизионных матриц
Качество картинки на экране телевизора определяется типом матрицы, на котором он работает. Все матрицы реализуют разные физические принципы работы.
TN+film
Этот тип матрицы стоит недорого, применяется в технике нижнего ценового сегмента. Учитывая слабые характеристики качества, матрицу устанавливают в телевизоры небольшого размера.
Приличную картинку можно видеть, только стоя напротив экрана. Смена угла зрения ведет к значительному ухудшению качества изображения: искажается цветность и уменьшается контрастность.
IPS
Это любимая матрица таких производителей, как LG и Philips. Она воспроизводит изображение с отличной цветопередачей. Угол обзора такой матрицы большой. Слабым ее местом является время отклика: оно несколько больше, чем у других типов, и высокий уровень черного.
Различие матриц TN и IPS
VA
Такую матрицу использует Samsung и другие ведущие производители, выпускающие современные телевизоры. Этот тип матрицы имеет чуть слабее цветопередачу и воспроизведение полутонов, чем у IPS экранов. Однако матрица такого типа имеет ряд преимуществ по отношению к IPS, а именно, она имеет лучший угол обзора, характеристики яркости и контрастности также превосходят IPS.
VA-матрица также имеет свои особенности, по которым ее можно определить невооруженным глазом. При просмотре такого телевизора сбоку контрастность изображения снижается, но цветопередача в целом не страдает, на черных пикселях видна сиренево-серая дымка.
Матрицы VA и IPS
UVА
Этот вид матрицы был разработан и запатентован специалистами компании Sharp. Пиксели этой матрицы хорошо освещены по задней стенке (без утечки света), благодаря чему экран выдает насыщенный, глубокий черный цвет.
Контрастность такого экрана очень высокая, яркость тоже дает фору всем другим матрицам. При этом телевизор на такой матрице является энергоэффективным и потребляет энергии совсем немного.
Типы ЖК-матриц телевизоров
Самыми распространенными на данный момент являются три технологии формирования изображения с помощью жидких кристаллов:
TN
Обычно означает сокращение от «TN+film» («Twisted Nematic»). В переводе обозначает «закрученный нематический кристалл + пленка». Молекулы в ячейках закручены в виде спирали. Выглядит матрица таким образом:
Плюсы технологии:
- самое маленькое время отклика, то есть картинка на экране обновляется очень быстро, без задержек и расплывчатости;
- сравнительно недорогое производство, соответственно, невысокая конечная цена;
- небольшое энергопотребление, поэтому хорошо подходит для устройств с ограниченным энергоснабжением (от аккумулятора).
Минусы:
- сильные искажения изображения при взгляде со стороны (сбоку, сверху или снизу) даже при небольшом отклонении от перпендикуляра (до 150 градусов);
- слабая насыщенность цветов по причине неполного проворачивания ЖК-молекул при воздействии тока и, как следствие, свет в ячейках частично рассеивается;
- свет, излучаемый лампами, частично проникает наружу, что делает экран серым даже при отсутствии видеосигнала и «закрытых» ячейках.
IPS или SFT
Матрица IPS (In-Plane Switching) или SFT (super fine TFT) означает «переключение в плоскости». Это разработка фирмы Hitachi, позже перенесенная на Philips и LG.
Технология имеет два принципиальных отличия:
- электропроводные дорожки не охватывают слой с жидкими кристаллами с обеих сторон, а контактируют с ЖК-пленкой лишь с одной, задней, стороны;
- свет сквозь внутренний экран и ЖК-прослойку непрерывно падает на внешний экран, однако, поляризация светового потока не совпадает с поляризацией экрана.
При появлении электрического поля ЖК-молекулы меняют положение на 90 градусов, изменяя поляризацию света, что позволяет ему проникать наружу.
Матрица имеет такую схему:
Положительные черты:
- угол обзора – максимальный (из всех доступных технологий);
- неоспоримо лучшее качество цветопередачи, раньше всех позволившее обеспечить реальные 24 бита глубины стандарта RGB (по 8 на канал).
Отрицательные черты:
- ощутимо более длительное время отклика в сравнении с другими конструкциями ячеек;
- самая высокая цена;
- относительно больший (по сравнению с TN и VA) размер ячеек и пикселей, что может быть особенно заметно на экранах небольшого размера, однако это не мешает использовать IPS-экраны даже производителям мобильных телефонов.
VA (MVA, PVA)
Расшифровывается как «Vertical Alignment», что означает «выравнивание по вертикали». Фирма-разработчик – Fujitsu. В отличие от предыдущей технологии, в ЖК-прослойке не образуется закрученных структур из молекул. При отсутствии электрического поля молекулы занимают положение, строго перпендикулярное относительно внешнего фильтра.
Таким образом, поляризованный свет не выходит за границы ЖК-прослойки. При возникновении потенциала молекулы проворачиваются на 90 градусов, обеспечивая освещенность фильтров. Матрица имеет такую схему:
Достоинства технологии:
- четкий черный цвет и, как результат, высокая контрастность;
- насыщенные цвета.
Недостатки:
- искажение цвета теней при перпендикулярном взгляде на экран и под небольшим углом;
- выразительность цветов резко ослабевает при взгляде сбоку.
Технология MVA, основанная на идеях VA, вобрала в себя часть идей параллельной технологии IPS, что позволило серьезно улучшить качество изображения без значительного увеличения цены.
Быстрота отклика и необходимое значение для просмотра видео в формате 3D
Быстрота отклика – это то, сколько кадров в секунду может показывать телевизор. Этот параметр влияет на качество изображения и его плавность. Для того чтоб было достигнуто данное качество, частота обновления должна составлять 120 Гц. Для того чтоб достичь такой частоты, в телевизорах используют видеокарту. Кроме того, такая частота смены кадров не создает мерцания экрана, что в сою очередь лучше влияет на глаза.
Для просмотра фильмов в 3D формате такой частоты обновления будет вполне достаточно. При этом во многих ТВ устанавливают подсветку, которая обладает частотой обновления 480 Гц. Достигается она при помощи использования специальных TFT транзисторов.
Средства коммуникации телевизора и внешней информации
В телевизорах предусмотрены различные средства коммуникации с «внешним миром».
Встроенный медиаплейер позволит просматривать контент с карт памяти, DVD, USB. Если телевизор поддерживает тот или иной носитель, для него предусмотрен соответствующий слот/дисковод/разъем. Через USB-разъем также можно подключить телефон, фотоаппарат, внешний жесткий диск и т.п.
Некоторые устройства можно подключить к телевизору бесконтактным способом, с помощью интерфейса Bluetooth.
Интернет может быть тоже подключен проводным (интерфейс Enternet) или беспроводным (Wi-Fi) способом.
Поддержка HDMI необходима для передачи изображения на телевизор с других устройств через кабель HDMI. Желательно, чтобы разъемов для этого кабеля было несколько. Ведь со временем Вы можете захотеть подключить, например, игровую консоль; медиаплеер, если он не встроен; акустическую систему.
Звук, к сожалению, не является сильной стороной современных телевизоров. Они плоские, и хорошую акустику встроить некуда. Поэтому любителям хорошего звучания придется позаботиться об этом особо.
IPS матрицы разновидности
IPS — одна из первых технологий производства TFT экранов, была придумана в 1996 году (Hitachi) как альтернатива TN дисплеям, имеет широкие углы обзора, более глубокий чёрный цвет, хорошая цветопередача, недостаток большое время отклика, что делало их не пригодными для игр.
PLS матрицы
PLS — (Plane-к-Line Switching) быстрое переключение, PLS это по сути матрица IPS только изготавливается другой компанией которая придумала своё обозначение и свою технологию производства. К плюсам относится:
- время отклика составляет 4 мили секунды (GTG). GTG это время необходимое для изменения яркости пикселя с минимальной яркости к максимальной.
- Широкие углы обзора без потери яркости картинки.
- Увеличенная яркость дисплея
AD-PLS матрицы
AD-PLS — та же панель PLS но как заявляет samsung немного изменена технология производства, как говорят многие эксперты, это просто пиар.
S-IPS матрицы
S-IPS — усовершенствованная технология IPS в этом направлении проводят разработки компании NEC A-SFT, A-AFT, SA-SFT, SA-AFT, а также LG.Display (S-IPS, e-IPS, H-IPS, p-IPS). Благодаря усовершенствованию технологий удалось достичь уменьшения времени отклика до 5 мили секунд, что сделало эти дисплеи пригодными для игр.
E-IPS, AS-IPS матрицы
E-IPS, AS-IPS — Enhanced and Advanced Super IPS, разработки (Hitachi) одно из улучшений IPS технологий увеличение яркости и уменьшение времени отклика
H-IPS матрицы
H-IPS — Horizontal IPS, (LG.Display) в этом типе матрицы пиксели размещены горизонтально. улучшена цветопередача и контрастность. Большая половина современных IPS панелей имеет горизонтальное расположение пикселей.
e-IPS матрицы
e-IPS — (LG.Display) следующее усовершенствование производства матрицы дешевле в производстве но имеют недостаток немного меньшие углы обзора.
AHVA матрицы
AHVA — Advanced Hyper-Viewing Angle такое обозначение получили дисплеи компании (AU Optronics), компания образована от слияния Acer Display Technology и подразделения по производству экранов корпорации BenQ.
IPS
In-Plane Switching является разработкой Hitachi. Изначально эта технология называлась SFT, что означало Super Fine TFT. Перед выводом на массовый рынок производитель решил подчеркнуть уникальность разработки и сменил название на привычное IPS.
Телевизор IPS работает иначе, нежели более ранние технологии. Молекулярное расположение решетки кристаллов является параллельным при отсутствующем напряжении. Когда на них подается напряжение, происходит перемещение с максимальным углом наклона до 90 градусов. Данная разработка позволила ввести в обращение настоящий черный, а не его имитацию. Углы обзора впервые были увеличены до 180 градусов.
Минусом этой технологии является довольно высокая стоимость техники и задержка отклика. Но эти недочеты не смогли повлиять на широкую популярность и распространённость технологии во всем мире.
PLS
Инженеры Samsung взяли за основу стандартный IPS и усовершенствовали его. Доработке и улучшению подверглась задержка отклика. После обновления стоимость технологии заметно снизилась. Дословно Plane-to-Line Switching можно перевести как переключение из плоскости в одну линию. С обновлением также получилось улучшить ширину углов обзора и яркость.
VA
Матрица VA (Vertical Aligment) является разработкой известной Fujitsu. Название технологии делает ставку на вертикальное выравнивание. Кристаллическая спираль отсутствует, но имеется молекулярный слой, становящийся перпендикулярным светофильтрам при отсутствии напряжения. При подаче сигнала кристаллы поворачиваются на 90 градусов.
Данная технология получила свое естественное развитие (MVA). Позднее Samsung приобрела лицензию на ее производство, выпуск и внесение изменений. Под корейским покровительством в телевизоре Samsung матрица получила обновление до PVA.
Важно! В последней ревизии удалось улучшить отображение черного, наладить контрастность и улучшить цветопередачу в целом. Единственным существенным минусом технологии остается слабая обзорность.
Multi-domain Vertical Alignment
AMVA-матрица стала логичным продолжением технологии предшественницы. Разработкой выступила все та же Fujitsu. Инженеры поработали над углами обзора и параметрами контрастности. По сравнению с TN и изначальным VA подсветка сделалась равномерной, а черный стал по-настоящему естественным и глубоким. Пропал досадный glow-эффект, что сделало технологию одной из популярнейших в свое время. Углы обзора составили целых 178 градусов.
OLED
Устройство матрицы телевизоров OLED является более экологичным по сравнению с предшественниками. Основой для экрана служит углеродное вещество, способное изменять интенсивность цвета. Пиксель в такой матрице может отображать три цвета. Современные модели получили возможность отображать четыре пикселя, помимо красного, синего и зеленого добавился белый цвет. Телевизоры, построенные на основе этой модели, способны демонстрировать насыщенный черный и белый цвет с широчайшей гаммой оттенков. Плюсов у технологии много: легкость матрицы, низкое потребление электричества, хорошие углы обзора. Отдельно следует отметить отличную контрастность с цветопередачей. Минус у OLED только один – высокая стоимость.
VA
VA матрица – это компромисс между TN и IPS. Она является популярным видом матриц и применяется во многих современных моделях ЖК телевизоров. В VA жидкие кристаллы в выключенном состоянии находятся перпендикулярно к плоскости экрана. Это позволяет получить насыщенный черный цвет, который невозможно получить при использовании TN и IPS. Кристаллы имеют возможность свободно перемещаться, благодаря чему оттенки не искажаются при смене угла обзора. Телевизоры, в которых применяется технология VA, подойдут для помещений со слабым освещением.
Матрицы VA по качеству изображения опережают TN, но они недостаточно хороши, по сравнению с IPS. Однако, при производстве VA постепенно внедряются новые технологии, позволяющие исправить множество недостатков этого типа матрицы. К таким технологиям можно отнести – MVA и PVA.
Разновидности ЖК-матриц
Основные типы дисплеев — TN, VA, IPS и QLED. Каждый из них обладает схожим принципом работы, однако цена и качество картинки существенно различаются.
ТN (Twisted Nematic)
Одно из главных преимуществ этого типа матриц ТВ — невысокая стоимость и экономия электроэнергии. Основной недостаток — небольшой угол обзора. На данный момент актуально производство не TN вида, а TN-Film — этот вариант намного эффективнее передает динамические сцены на дисплее. Для технологии характерно расположение элементов в ячейках по спирали, которая раскручивается при подаче напряжения и таким образом увеличивает количество пропускаемого света. Цветопередача составляет 80%.
VA (Vertical Alignment)
С английского название переводится как «вертикальное выравнивание». Способ был разработан инженерами компании Фуджитсу, однако очень быстро нашел применение и у других брендов. Кристаллы располагаются перпендикулярно цветовым фильтрам и разворачиваются при подаче тока, увеличивая тем самым пропускную способность и формируя оттенок пикселя.
Главное отличие от других типов матриц заключается в отсутствии элементов, закрученных по спирали, поэтому свет не выходит за пределы кристаллов. Преимущества данного типа — высокий уровень контрастности, хорошая цветопередача, натуральная палитра красок, более глубокие и насыщенные цвета. Из минусов — изменение цвета даже с небольшим углом обзора. Однако эту проблему решило появление технологии MVA.
IPS (In-Plane Switching)
Этот вид матрицы экрана телевизора разработан знаменитой компанией Hitachi, а позже на технологию обратили внимание такие бренды, как LG и Samsung. С английского языка IPS — «переключение в плоскостях»
Главная особенность технологии — наличие электродов с одной стороны. К плюсам дисплеев относится широкий угол обзора и лучшая цветопередача — стандарт качества на сегодняшний день. Минус системы заключается в меньшей скорости отклика и большом размере пикселей в моделях с небольшой диагональю.
QLED
Это лучшая матрица для телевизора. Данный вид обладает дополнительным слоем с квантовыми точками, благодаря которому отображается большее количество цветов и осуществляется их более точная передача. Такие экраны обладают весомыми преимуществами перед вышеперечисленными, но и их стоимость в разы выше. В отличие от светофильтров квантовые точки не снижают насыщенность и яркость цветов — наоборот, палитра становится шире. Толщина дисплея такого телевизора доходит до 4 мм. Технология производства позволяет достигать абсолютных показателей по яркости, цветопередаче и времени отклика.
LED-матрицы
Этот тип основан на светодиодах. Подсветка флуоресцентными лампами EEFL и CCFL заменена на Light-Emitting Diode — благодаря этому каждый пиксель освещается отдельно, выявляя качественный черный цвет. Светодиоды не содержат вредных газов и потребляют намного меньше электроэнергии. На сегодняшний день выпускаются модели с двумя технологиями подсветки:
- DIRECT — по всей площади экрана. Применение такого способа позволяет выпускать дисплеи большого размера и хорошо освещать центр телевизора.
- EDGE — по краям экрана. Благодаря этому методу возможно производство тонких дисплеев.
Одно из преимуществ светодиодов заключается в долговечности использования телевизоров с этой технологией. Однако стоит учесть, что цена на такое устройство будет значительно выше, чем на модель с LCD-матрицей.
TN: преимущества и недостатки
При производстве ЖК телевизоров матрицу TN стали применять раньше других. За счет своей простой технологии она чаще всего используется в недорогих моделях телевизоров, а также в экранах с небольшой диагональю. Этот вариант подойдет покупателям с небольшим бюджетом.
TN матрица состоит из жидких кристаллов, часть из которых находятся параллельно плоскости экрана, другие – перпендикулярно друг другу или располагаются в виде спирали. Из-за того, что кристаллы вращаются неравномерно, изображение под разными углами искажается. Это один из главных недостатков такого типа матрицы. Телевизоры с TN также не могут похвастаться хорошей цветопередачей: цвета недостаточно яркие, могут не соответствовать действительности. Еще один недостаток этого вида матрицы – возможность появления «битых» пикселей в виде точек на экране, которые не отображают картинку.
Для увеличения угла обзора к матрице TN в некоторых моделях используется специальное покрытие – Film.
Преимущества TN:
- низкая стоимость;
- высока скорость отклика;
- минимальное потребление электроэнергии.
Изогнутые телевизоры
Этот инновационный формат имеет ряд плюсов перед традиционным вариантом телевизоров:
- поверхность экрана, охватываемая взглядом, увеличивается;
- меньше влияние окружающего освещения: нет отражения, оптических дефектов, бликов;
- создается эффект присутствия;
- улучшение угла просмотра, контрастности.
Такие телевизоры смотрятся стильно, необычно, создают эффект погружения в происходящее на экране. Однако максимальное качество доступно только тому, кто сидит напротив центра дуги. Для сидящего сбоку луч зрения окажется под некоторым углом от поверхности телевизора. В результате картинка потеряет яркость, контрастность, цвет.
Поэтому, чтобы в полной мере оценить данный формат, необходимо сидеть напротив центральной оси экрана и недалеко от него, чтобы телевизор как бы охватывал пользователя по бокам.
Как определить типа матрицы в своем телевизоре
Для того, чтобы определить тип матрицы, который используется в своём телевизоре, можно уточнить точное наименование модели. У многих производителей этот код содержит информацию об используемом типе матрицы.
Сказанное можно пояснить следующим примером
Если рассматривать модель QN65Q900RBFXZA компании Samsung, то нужно обратить внимание на первые два символа. «QN» означает, что используется матрица QLED
Точное название можно найти на телевизоре или на коробке, в которую он ранее был упакован.
Маркировка ТВ Самсунг
Ещё один способ получить эту информацию состоит в том, чтобы воспользоваться главным меню. Его можно открыть при помощи соответствующей кнопки пульта дистанционного управления. Обычно в нём присутствует пункт, в котором содержатся сведения о телевизоре. Открыв его, можно получить необходимую информацию.
Иногда можно определить тип экрана опытным путём. Например, если нажать на экран, а изображение исказиться, то можно сделать вывод, что используется матрица VA или TN. Когда при взгляде сбоку качество изображения сильно ухудшается, речь, скорее всего, идёт о TN.
Как узнать какая матрица стоит в телевизоре:
Смотрите это видео на YouTube
Типы матриц телевизоров – краткий обзор и описание
TFT
Эти матрицы как правило имеют матовый оттенок поверхности, не очень хорошо пачкаются, достаточно шершавые на ощупь. Имеют как правило металлическую заднюю стенку, но могут быть и в пластиковом исполнении. Используются в основном в бюджетных моделях.
Достоинства:
- – невысокая цена;
- – время отклика;
- – хорошая яркость.
IPS
Кристаллы распределены равномерно по всему экрану и параллельно друг к другу. Именно благодаря такому решению, матрицы такого типа отличаются натуральной передачей оттенков и неплохим обзором под разными углами
Что в принципе немаловажно для смартфонов. Но при этом низкий уровень отклика сохранился
Еще несколько лет назад данная технология была самой популярной.
Одним из недостатков есть большое энергопотребление.
Достоинства:
- – угол обзора 178 градусов;
- – хорошая контрастность и цветопередача;
- – возможное появление так называемых битых пикселей невысокое.
к одному из недостатков можно отнести более низкую яркость по сравнению с TFT.
PLS
– уникальная разработка компании Самсунг, которую разработали чтобы предоставить альтернативу матрице IPS.
Первые образцы продукции с этой матрицей появились еще много лет назад и имели высокую стоимость, которую значительно снизить так и не удалось на то время. Для обычного пользователя каких-либо
значительных отличий не было видно. Разницу с IPS-матрицей лучше посмотреть в характеристиках, сравнивая уже конкретные модели телевизоров между собой
NanoCell
– компания LG позиционирует эту технологию как самую совершенную и современную LED-матрицы. Название происходит от частиц, размеры которых составляют около одного нанометра. Для нее характерны: поддержка HDR (High Dynamic Range – широкий динамический диапазон), широкий угол обзора, наличие процессора α7 gen2, автоматическая калибровка и другие особенности
Перспективы
Эволюция жидкокристаллических матриц не остановилась. При увеличении диагонали возникают свои сложности, например, размещение огромного количества транзисторов на стеклянной панели. Подсчитаем: стандартное разрешение для 15” дисплея – 1024х768 пикселей. Т.е. на экране размещены 786 432 точки. Каждая точка образуется 3 пикселями разных цветов. Таким образом, на панели нужно разместить около 2,35 млн транзисторов.
Получение такой плотности на стекле – довольно серьёзная проблема. Поэтому до недавнего времени тонкоплёночные транзисторы формировались на аморфном кремнии. Однако такие транзисторы ограничены по полезной площади и требуют достаточно высоких значений напряжения. Побороть эту проблему можно, используя кристаллический кремний для создания транзисторов.
Для осаждения кристаллического кремния необходимы высокие температуры (около 900°C). Однако при такой температуре расплавится стекло, на которое и нужно осадить кремний. Поэтому создали несколько технологий, с помощью которых можно осадить молекулы кремния при сравнительно низкой температуре. Самый распространённый метод – лазерный отжиг. Нанесённый на стеклянную подложку аморфный кремний расплавляется эксимерным лазером, а затем кристаллизируется при температуре около 300°C. Общее название технологии – Low-Temperature PolySilicon ( LTPS), низкотемпературный поликристаллический кремний.
На стеклянной подложке создаётся слой из LTPS, в котором формируются прозрачные транзисторы из окисла индия. Благодаря тому, что подвижность электронов в кристаллическом кремнии равна 200 см 2/В∙с, а в аморфном – всего 0.5 см 2/В∙с, можно уменьшить размер самого транзистора. Более того, раз кремний кристаллический, почему бы и логику драйвера панели не разместить в нём же? Так получаются панели System on Panel, значительно более лёгкие, чем традиционные, и более простые для интеграции в монитор (количество контактов уменьшено с 4000 до 200). Все эти преимущества значительно снижают потребление панелью электричества.
Впрочем, до повсеместного внедрения LTPS должно пройти ещё довольно много времени. Причина — всё та же дороговизна технологии и сложность производства. К тому же для производства матриц для настольных дисплеев LTPS не нужен. Однако популяризации LTPS косвенно послужит постепенное ужесточение требований к энергопотреблению матриц со стороны организаций Standard Panels Working Group и Mobile PC Extended Battery Life Working Group.
Замена матрицы
Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора, что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.
Доступ с фронтальной стороны
При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.
После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить
Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой. После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства
Доступ с тыльной стороны
Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.
Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.
Далее, выполните следующие шаги.

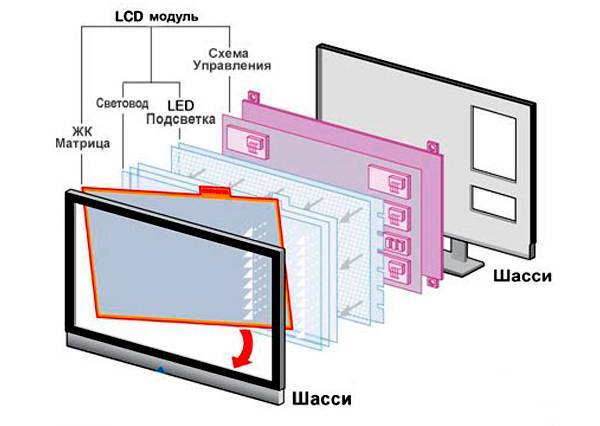

Когда крышка будет снята, вы увидите перед собой металлический корпус матрицы ЖК телевизора, на котором закреплены все электронные платы аппарата и шлейфы, подсоединенные к ним
От вас потребуется аккуратность в отсоединении шлейфов (их нельзя расшатывать в разные стороны, а нужно тянуть, осторожно, по прямой). Отсоедините их от всех плат и модулей агрегата
Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение.
Также отключите все шлейфы по периметру аппарата. В некоторых моделях они могут быть спрятаны под обрамляющей ЖК панель рамкой
Внимание: попадаются шлейфы, которые можно вытянуть, лишь приподняв прижимающую их планку.
Далее, нужно взять новую распакованную матрицу, и положить ее рядом (подстелив что-то мягкое) с неисправной. Это делается для более удобного переноса деталей.
Следующим шагом будет поочередный перенос всех плат и модулей с одного корпуса на другой
Как только плата перенесена, сразу подключайте все шлейфы к ней, идущие от экрана.
Когда все модули будут подсоединены, можно установить крышку и обрамляющую рамку (если она есть) на место, закрыть заднюю панель, чем и закончить сборку ЖК телеприемника, после чего проверить работоспособность аппарата.
Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату.
Принцип работы TFT LCD дисплея
Прежде чем углубиться в тонкости работы экрана TFT, отметим, что дисплеи составляются из двух основных технологий. Первая – это LCD, а вторая – непосредственно матрица. Два элемента соединяются вместе, выполняя общую функцию – вывод изображения. Два значения не должны быть связаны одно с другим. Так, матрица TFT может иметь какую угодно подсветку – LCD, LED и их вариации. Точно так же один вид подсветки может быть соединен с разными матрицами. Как на подсветку, так и на матрицу возлагается свой список технических характеристик, за которые они отвечают. Однако главным параметром в определении предназначения монитора служит именно матрица.
Чтобы не путать LCD с TFT, расшифруем, что означает каждая аббревиатура. Кроме того, нелишним будет разобраться, как работают эти технологии.
