Магистральный газопровод: нюансы проектирования и строительства

Техника безопасности при эксплуатации магистрального газопровода

Соблюдайте правила техники безопасности на участках где происходит установка магистрального газопровода

Магистральный трубопровод – это потенциально опасное сооружение, использовать которое можно только в соответствии со специальными инструкциями, регламентирующими строительство и эксплуатацию магистральных газопроводов.

За работой газопровода обязаны следить промышленные организации, использующие его. Они также должны завести специальный паспорт в двух экземплярах. К ним прилагается схема, на которую нанесены все трубопроводные детали, указан их тип, фирма-производитель, материал, установленная арматура.

Периодичность обхода или облета всей территории сооружения устанавливается в зависимости от нормативов обслуживания. В случае стихийного бедствия, которое могло повредить трубы, должен быть проведен внеочередной осмотр. Обследование переходов трубопровода через автомобильные дороги проводится ежегодно.

Преимущества и недостатки газовых ПЭ-труб

Материалом изготовления труб для газопровода может быть не только полиэтилен, но и сталь или полипропилен, однако лидирующие позиции на рынке комплектующих для газопроводов занимают именно ПЭ-трубы.

Широкая популярность ПЭ-газопроводов обусловлена множеством достоинств полиэтиленовых труб:

  • Долгий срок службы – не менее 50 лет: полиэтилен не разлагается в естественной среде, нейтрален ко многим химически активным веществам, вследствие чего не склонен к уменьшению внутреннего диаметра из-за образования отложений и не подвержен коррозии, устойчив к погодным изменениям.
  • Надежность и безопасность: газонепроницаемые и прочные стенки труб не образуют протечек, гладкая внутренняя поверхность обеспечивает свободное движение газа, и в отличие от стальных труб полиэтиленовые не проводят электричество.
  • Простота монтажа: трубы имеют небольшой вес, выпускаются в виде длинномеров, что в совокупности с их эластичностью, позволяет прокладывать газопроводы с минимальным количеством соединений, водо– и газонепроницаемость стенок позволяет обойтись без установки гидроизоляции, для работы не требуется защитное снаряжение и сложное оборудование.
  • Экологичность: полиэтилен не выделяет в окружающую среду вредных веществ.
  • Экономичность: полиэтиленовые газовые трубы имеют невысокую стоимость как самих труб, так и комплектующих, монтаж также не требует серьезных финансовых затрат.

Рекомендуем ознакомиться: Отсечной запорный клапан в трубопроводах

При всех достоинств трубы из полиэтилена не лишены недостатков:

  • Под воздействием солнечного света структура полиэтилена постепенно разрушается.
  • Интенсивных нагрузок этот материал не выдерживает, поэтому под дорогами и линиями коммуникаций ПЭ-трубы необходимо укладывать в металлический футляр, а в регионах с повышенной сейсмической активностью их использовать нельзя даже в комбинации с кожухом.
  • Диапазон выдерживаемых температур невелик – от -15 до 40 градусов, что вкупе с неустойчивостью труб перед ультрафиолетом и интенсивными нагрузками требует укладывания газопровода на глубину около 1 метра.

Виды по глубине заложения

Классификация газопроводов систем газоснабжения в зависимости от глубины заложения основана на соблюдении правил их безопасного устройства:

  • В условиях города, где на первое место при расчете глубины заложения выходят влияние осадков на почву, толщина и состояние дорожного полотна, допустимый (разрешенный) уровень нагрузки тяжелого транспорта и т. д.
  • В условиях магистральных систем газоснабжения (вне города).

Кроме того, классификация газопроводов по признаку глубины заложения в обязательном порядке учитывает класс и характеристики газа, который прогоняется по маршрутам газорегуляторных пунктов. В зависимости от условия транспорта газового ресурса определяется минимум и максимум глубины заложения. Например, в случае с трубами, осуществляющими транспортировку осушенного газа, допускается заложение в пласт промерзания грунта.

Основной фактор влияния на подбор глубины заложения газового путепровода – вероятностный расчет механического износа ресурса, в который сеть закладывается (дорожное полотно, почва). Здесь же – классификация динамических нагрузок, которые приходятся на зону заложения. Они не должны провоцировать напряжение в трубах – глубина их размещения должна быть:

  • достаточной, чтобы исключить передачу системе газоснабжения динамических нагрузок, приходящихся на полотно;
  • обоснованной экономически (избыточная глубина заложения – это неоправданные расходы на устройство инженерной системы).

Основной регламент диктует следующие нормативы глубины заложения газопровода:

  • не менее 0,8 м – прокладка наружного газопровода в зонах сплошного бетонного или асфальтового покрытия;
  • от 0,9 м – прокладка уличного трубопровода газа в участках с «голой» землей;
  • от 0,8–1,2 м – прокладка путепровода для сухого газа (зависит от глубины промерзания почвы в конкретном регионе и наличия водяного пара);
  • от 0,6 м – прокладка в городских условиях (улицы, внутриквартальные коммуникации) при условии гарантированного отсутствия на участке заложения движения транспорта.

Подготовительный этап

Строительство магистральных трубопроводовочень сложный и длительный процесс. В первую очередь необходимо подготовить все соответствующие документы. Одним из главных есть – проект трубопровода. Он включает в себя целый комплекс документов технического характера (расчеты, сметы, чертежи прохождения самого трубопровода и много еще других, которые нужны для начала строительства). В данной документации в обязательном порядке указывается все точные характеристики труб (диаметр, рабочее давление, количество станций, которые будут заниматься перекачкой продукции).

Но кроме технико-экономической документации, должен быть еще создан проект, который включает в себя все исследования внешней среды (экологические факторы, изучение грунтового состава, географическое расположение и другие данные). Весь этот комплект документации в обязательном порядке должен быть создан для удобства и полной безопасности транспортным средствам, ближайшим населенным пунктам и внешней среде.

Проект – является основным конечным документом, в котором указываются не только технические, но и экономические расчеты. Учитывая при этом сохранение окружающей среды и организационные вопросы по строительству, общая стоимость всего строительства трубопровода.

Подземная прокладка газопроводов

При подземной прокладке рекомендуется руководствоваться следующими положениями:

  • газопровод прокладывается в горизонтальной и вертикальной плоскостях с помощью естественного изгиба:
  • балластировка (закрепление) газопровода осуществляется анкерами винтового типа или утяжелителями.
  • распределенными по длине газопровода, требующей сохранения проектного положения.

При закреплении газопроводов анкерными устройствами лопасти анкеров не должны находиться в слое торфа или заторфованного грунта, не обеспечивающем надежное закрепление анкеров.

Укладка газопроводов по болотам и заболоченным участкам предусматривается:

  • на болотах I типа при мощности торфяного слоя:
  • более 0.8 глубины промерзания — в торфяном слое:
  • менее 0.8 глубины промерзания — в траншее минерального основания, но не менее 1,0 м от верха трубы;
  • на болотах II и III типов, независимо от мощности торфяного слоя. — в траншее минерального основания, но не менее установленных СП 62.13330.2011

Надземная прокладка газопроводов допускается на всех типах болот при наличии сваебойной техники, а на болотах III типа — также специальной техники.

Пересечение газопроводами железнодорожных путей осуществляют в соответствии с СП 227.1326000.2014. СП 119.13330.2012.

Состав магистральных трубопроводов

В состав магистральных трубопроводов входят:

  1. трубопровод с ответвлениями и лупингами, запорной арматурой, переходами через препятствия естественные и искусственные, узлами подключения нефтеперекачивающих станций, компрессорных станций, узлов замера расхода газа, пунктов редуцирования газа, узлами пуска и приема очистных устройств, конденсатосборниками, а также устройствами для ввода метанола;
  2. установки антикоррозионной электрохимической защиты трубопроводов;
  3. линии и сооружения технологической связи;
  4. средства телемеханики трубопроводов;
  5. линии электропередач, в том числе предназначенные для управления установками электрохимической защиты трубопроводов и запорной арматурой;
  6. противопожарные средства;
  7. ёмкости для хранения и разгазирования конденсата;
  8. амбары для аварийного выпуска нефти, нефтепродуктов, сжиженных углеводородов и конденсата;
  9. здания и сооружения службы эксплуатации трубопроводов;
  10. дороги и вертолетные площадки, опознавательные знаки местонахождения трубопроводов;
  11. головные и промежуточные перекачивающие и наливные насосные станции, компрессорные станции, газораспределительные станции, резервуарные парки;
  12. станции подземного хранения газа;
  13. пункты подогрева нефти и нефтепродуктов;
  14. предупредительные знаки и указатели.

Классификация трубопровода газа по расположению

Классификация магистральных газопроводов по признаку расположения делит газовые сети:

  • На наружные и внутренние. Первые расположены на улице, могут быть межцеховыми, дворовыми, внутриквартальными. Внутренние газовые трубопроводы находятся внутри помещений и цехов. Схематически они представляют собой отрезок системы снабжения газом от ввода до точки соединения устройств, которые снабжаются газом (плита, радиатор).
  • Надземные и подземные (соответственно, надводные и подводные).

Классификация газопроводов по назначению в сети газоснабжения включает:

  • Вводные трубопроводы газа. К ним относят участок сети от внутренней магистрали до отключающего прибора на вводе.
  • Распределительные – наружные участки газопровода, отвечающие за транспортировку газа от магистрали до точки ввода (могут быть отдельными трубопроводами в системах снабжения одного объекта).
  • Газопровод-ввод – отрезок от точки соединения с распределительной сетью до системы отключения на вводе.
  • Межпоселковый газопровод – распределительная сеть, дислоцированная вне населенных пунктов.
  • Сбросные.
  • Продувочные системы.

Какие типоразмеры и диаметры используются

Пластиковые элементы намного уступают по качественным показателям. Они легче и более хрупкие, что не позволяет монтировать их при наличии верхней нагрузки.

Пластиковые трубы

По форме сечений трубопроводы могут быть круглыми, овальными, квадратными, прямоугольными. Но, несмотря на это разнообразие сечений, чаще всего применяют геометрические и технические элементы.

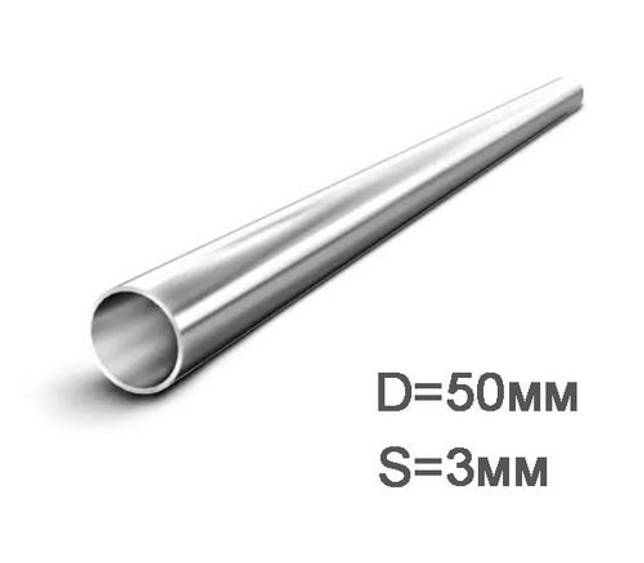

Геометрические обладают такими характеристиками:

  • внешний диаметр;
  • толщина стенок;
  • длина.

Газопровод

Размер элемента является его сортаментом. Который регулируется соответствующими нормативами. Их нормирует Гос стандартизация. Газопроводная труба по ГОСТ производится с учетом способов изготовления и материалов. Российские производители обычно указывают размеры изделий в миллиметрах. Иногда встречаются размеры в дюймах. Но такие элементы являются импортными. В стандартных метрах указывают длину трубного проката. По диаметрам трубы бывают от 159 до 1420 мм. Диаметр газопроводных вариантов меньшего размера востребован редко, поэтому изготавливается в малых количествах либо на заказ. Производители и реализаторы на своих сайтах обязательно выкладывают таблицы с размерами изделий.

Основные параметры труб

Раньше российские заводы не выпускали изделия более 426 мм. диаметром. Но сюда входят только бесшовные элементы. Электросварные же делают практически полноценным ассортиментом.

Результат работ

Институтом выпущено свыше 4000 проектов. В соответствии с ними построены и введены в действие более 45000 км газопроводов различного диаметра, в том числе крупнейшие магистральные газопроводы Тюменского направления, 12660 км магистральных и внутризоновых линий связи, 40000 км линий электропередач. Построено и реконструировано 250 компрессорных станций и компрессорных цехов.

Результатом выполненной работы является проектная документация, выполненная на различных стадиях проектирования (ТЭО, проект, рабочая документация) в соответствии с требованиями Заказчика (Технического Задания; Технических Требований на проектирование) и согласно требованиям актуальной нормативной документации, получившая положительное заключение ФАУ «Главгосэкспертиза» и ведомственной экспертизы ПАО «Газпром».

Средства защиты трубопровода

Основные требования к изоляции обусловливаются необходимостью предотвращения процессов коррозийного поражения. Защитная оболочка должна обеспечивать диэлектрические свойства, а также быть сплошной, водонепроницаемой и прочной. Этим требованиям могут соответствовать специальные лакокрасочные составы, поливинилхлоридные и полиэтиленовые покрытия, битумные и кремниевые мастики. В зависимости от характеристик сейсмической зоны может потребоваться и специальное устройство насыпей, которые предотвратят воздействия грунтовых подвижек на магистральный трубопровод – СП под номером 14.13330 от 2011 г., в частности, указывает на необходимость снятия напряжения за счет рыхлых песчаных насыпей, супесей и суглинков. В процессе эксплуатации такая основа выступит демпферной подушкой, минимизирующей вибрации и колебания.

Производительность магистральных газопроводов

Газопроводы в России

Под производительностью газопровода понимается количество газа, которое транспортируется по его трубам за год.

Российские газопроводы отличаются по производительности. Значение зависит от топливно-энергетического баланса зоны, где панируется укладка труб. Из-за колебаний температуры в течение года используется разное количество газа, поэтому фактическая производительность обычно имеет меньшее значение, чем вычисленная.

Чтобы значительно повысить производительность магистрального трубопровода, на компрессорных станциях устанавливаются центробежные нагнетатели, работающие благодаря газовым турбинам или электрическим моторам.

Чтобы выбрать систему автоматического регулирования производительности трубопровода, нужно изучить неустановившиеся процессы в системах, которые отвечают за дальнюю передачу газа. Переходные процессы в газопроводах не должны проходить бесконтрольно. При установке системы автоматического контроля данные процессы, как правило, характеризуются затуханием.

Основные сооружения, входящие в комплекс магистрального газопровода

В соответствии со СП строительство магистральных газопроводов и ответвлений осуществляют с помощью труб, имеющих диаметр до 1420 мм. Газопроводный комплекс включает:

  • газовую скважину со «шлейфом»;
  • газосборный пункт;
  • газопромысловый коллектор;
  • комплекс очистительных сооружений;
  • газокомпрессорную станцию;
  • линию магистрального газопровода;
  • запорные устройства;
  • переходную компрессорную станцию;
  • переходы;
  • линию связи;
  • запасной комплект труб;
  • дорогу, проложенную вдоль трассы с подъездами;
  • газораспределительные установки;
  • отводы;
  • систему защитных сооружений;
  • лупинг;
  • систему городских газопроводов.

Лупингом называют линию из труб, которая дублирует основной трубопровод и проложена параллельно с ним. Эту ветку монтируют для повышения производительности главной магистрали. Месторасположение лупинга не регламентируется.

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:


Компрессорная станция магистральных газопроводов

  • сама станция;
  • ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
  • территория, на которой расположены пылеуловители;
  • градирня;
  • емкость для воды;
  • масляное хозяйство;
  • газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.


Узел установки предохранительной системы

Электронная исполнительная документация «как построено» по магистральным трубопроводам

Электронная исполнительная документация «как построено» представляет собой базу данных, отражающих фактическое исполнение проектных решений и фактическое положение объектов магистрального трубопровода и их элементов после завершения строительства, реконструкции, капитального ремонта.

Структура базы данных, используемых для описания конструкции, технического состояния и состояния окружающей среды магистрального трубопровода, разрабатывается на основе модели данных по трубопроводным системам PODS (Pipeline Open Data Standard).

В состав электронной исполнительной документации «как-построено» входят паспортные данные смонтированных деталей и конструкций, данные о фактической геометрии трубопровода, сведения о выполненных работах, характеристики трассы и пересекаемых объектов.

Точность данных должна обеспечивать возможность проверки соответствия построенного, реконструированного, отремонтированного магистрального трубопровода требованиям технических регламентов (норм и правил), иных нормативных правовых актов и проектной документации.

Электронную исполнительную документацию «как-построено» по магистральным трубопроводам составляет исполнитель строительных работ. Данные о фактическом исполнении проектных решений и фактическом положении элементов конструкции магистрального трубопровода собираются до их засыпки.

Данные электронной исполнительной документации «как-построено» могут использоваться для формирования исполнительной документации в бумажном виде для итоговой проверки органом государственного строительного надзора.

Электронная исполнительная документация «как-построено» после ввода магистрального трубопровода в эксплуатацию передается заказчиком в установленном порядке эксплуатирующей организации для использования в качестве исходных данных («нулевой точки») в информационных системах управления производственными активами: инвентаризации, технического обслуживания и ремонта, управления целостностью, анализа рисков чрезвычайных ситуаций, экологического мониторинга и др.

Документы для подключения газа в частный дом. Необходимые документы для газификации по новому закону

Постановление Правительства РФ № 1314 «Об утверждении Правил подключения (технологического присоединения) объектов капитального строительства к сетям газораспределения, а также об изменении и признании утратившими силу некоторых актов Правительства Российской Федерации» (ссылка на скачивание) регламентирует порядок технологического присоединения (подключения) и утверждает размер платы за подключение газового оборудования. В соответствии с Постановлением № 1314 были разработаны и утверждены Методические указания, по которым производится расчет платы за подключение к газовым сетям. К примеру, для потребителей с почасовым расходом газа от 5 м3 до 15 м3 и расположенных на расстоянии до 200 метров до газовой магистрали, стоимость подключения составляет от 20 000 до 50 000 рублей.

В 2001 году был утвержден план газификации регионов России, который осуществляют власти субъектов РФ совместно с компанией «Газпром», которая берет на себя расходы, связанные с проведением газопроводов до населенных пунктов. В свою очередь, региональные власти должны прокладывать уличные газовые сети с одновременной подготовкой к приему газа конечных потребителей.

газификации» src=»/pictures/images/1(39).jpg» style=»margin-left: 120px; margin-right: 120px; width: 599px; height: 399px;» title=»План газификации» />

Обратите внимание

Новый закон о газификации утвердил подключение газа по новым правилам. В основе нормативных документов и положений о подключении газа лежит Федеральный закон о газификации. В нем содержатся все основные правовые, экономические и организационные положения.

Помимо этого, ФЗ о газификации регламентирует взаимоотношения между поставщиками и потребителями газа, которые подробно изложены в «Положении об утверждении правил поставки газа».

В нем описываются основные принципы газификации частных домов, дачных кооперативов и предприятий, а так же расчет стоимости подключения и порядок оплаты за услуги газоснабжения.

Подключение газа по новым правилам

Раньше для подключения газа к частному (загородному) дому жителям приходилось ждать годами. В новых правилах четко прописаны сроки подключения. Газораспределительная компания обязана выдать технические условия в течение 14 дней, а сам трубопровод должен быть проложен в течение 2 лет.

Значительно уменьшилась и стоимость самого подключения. Если раньше подключение газа к частному дому обходилось в сумму 100 000 до 700 000 рублей, то теперь – от 20 000 до 50 000 рублей, при условии, что расстояние от дома до газовой магистрали не превышает 200 метров.

В том случае, если расстояние до газораспределительного пункта больше, то жителям поселка (дачного кооператива) можно посоветовать создать общественную организацию, которая будет добиваться подведения газовой магистрали к домам за счет бюджета.

Кроме того, в новых правилах детально прописан порядок подключения, что исключает возможность разночтений (имевших место ранее).

Заявление на подключение газа образец

Надземные и подземные газопроводы: устройство и особенности прокладки

Прокладка газопровода — это довольно сложный, с технической точки зрения, процесс, который должен проводиться специально обученными людьми. На сегодняшний день существует несколько способов монтажа газопроводных коммуникаций. Сами газопроводы классифицируются по некоторым важным параметрам, которые стоит рассмотреть.

Газопроводы прокладываются наземным или подземным методом, при этом используются разные типы труб

Прокладка трубопроводов

Согласно СНиП, магистральные трубопроводы следует прокладывать подземно. В качестве исключения при необходимости (переходы через естественные и искусственные препятствия) допускается прокладка трубопроводов по поверхности земли в насыпи или на опорах. Допускается совместная прокладка нефтепроводов (нефтепродуктопроводов) и газопроводов в одном техническом коридоре.

Выбор трассы трубопроводов должен производиться по критериям оптимальности, при этом в качестве таких критериев принимают затраты на сооружение, техобслуживание и ремонт трубопровода при эксплуатации, учитывая и затраты по обеспечению охраны окружающей среды. Кроме того, учитывается металлоёмкость, безопасность, заданное время строительства и наличие дорог.

  Внутрипольный конвектор своими руками

Прокладка магистральных трубопроводов не допускается в населенных пунктах, сельскохозяйственных и промышленных предприятиях, на аэродромах и железнодорожных станциях, а также в пределах морских и речных портов и пристаней.

Также не разрешается прокладка магистральных трубопроводов в тоннелях железных и автомобильных дорог, в тоннелях совместно с электрическими кабелями и кабелями связи и трубопроводами иного назначения. Также запрещена прокладка трубопроводов по мостам железных и автомобильных дорог.

Ещё одним исключением является прокладка газопроводов диаметром до 1000 мм и нефтепроводов (нефтепродуктопроводов) диаметром до 500 мм по несгораемым мостам автомобильных дорог отдельных категорий. При прокладке трубопроводов по таким мостам, где проложены ещё и кабели связи, требуется согласование с Министерством связи России.

Минимальное расстояние от оси подземных (или наземных в насыпи) трубопровода до населенных пунктов, отдельных сельскохозяйственных и промышленных предприятий, зданий и сооружений, а также иных инфраструктурных объектов, рассчитывается в зависимости от класса и диаметра трубопровода и составляет от 10 м (кабели междугородной связи и силовые электрокабели) до 3000 м (от нефтепроводов до водозаборов). Допустимые расстояния указаны в части 3 СНиП 2.05.06-85 (СП. 36. 13330. 2012 -актуализированная редакция)

Заглубление трубопроводов до верха трубы следует принимать не менее 0,8 метра при диаметре трубы менее 1000 мм, и 1 метр при диаметре 1000—1400 мм (также при прокладке трубы в песчаных барханах, на пахотных и орошаемых землях).

В скальных грунтах и болотистой местности при отсутствии проезда транспортных средств глубина заглубления должна составлять не менее 0,6 м.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

  • подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
  • коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
  • атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.

Обозначение газопроводов

В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.

Гост маркировка трубопроводов

Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода

Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.

На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.

На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).

Сколько это стоит?

Очень часто камнем преткновения в этом и так не простом процессе является стоимость проекта на газификацию частного дома

Важно понимать, что компания-проектировщик не сможет назвать точную цену. На конечную сумму влияют множество факторов

Например, цена газификации частного дома зависит от выбранных материалов, принципа разводки, ширины труб и даже от количества изгибов. Вот почему задавать вопрос «Сколько стоит проект газификации частного дома?», придя в проектную компанию, неуместно.

В общем цена проекта газоснабжения включает две части. Во-первых, придется заплатить за разработку проекта подведения газа от централизованного газопровода к частному дому. Во-вторых, компания-проектировщик создает проект внутренней разводки сети газификации. Все параметры для проектирования проекта собираются с предоставленной документации или инженером-проектировщиком во время его непосредственного выезда на объект. Стоит все же отметить, что часто встречаются ситуации, когда наружная подводка газоснабжения уже была проведена ранее государственными органами. Разберемся более детально в особенностях каждого из этих пунктов.

Основные сооружения, входящие в комплекс магистрального газопровода

В соответствии со СП строительство магистральных газопроводов и ответвлений осуществляют с помощью труб, имеющих диаметр до 1420 мм. Газопроводный комплекс включает:

  • газовую скважину со «шлейфом»;
  • газосборный пункт;
  • газопромысловый коллектор;
  • комплекс очистительных сооружений;
  • газокомпрессорную станцию;
  • линию магистрального газопровода;
  • запорные устройства;
  • переходную компрессорную станцию;
  • переходы;
  • линию связи;
  • запасной комплект труб;
  • дорогу, проложенную вдоль трассы с подъездами;
  • газораспределительные установки;
  • отводы;
  • систему защитных сооружений;
  • лупинг;
  • систему городских газопроводов.

Лупингом называют линию из труб, которая дублирует основной трубопровод и проложена параллельно с ним. Эту ветку монтируют для повышения производительности главной магистрали. Месторасположение лупинга не регламентируется.

Назначение магистрального газопровода

Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.

Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.

По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).

Магистральные трубопроводы могут быть:

  • однониточными, т. е. с трубами равного диаметра на всей протяженности системы;
  • многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
  • телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.

Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.

Классификация газопроводов

  • подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
  • надземные (т. е. трубы устанавливаются на опорах);
  • наземные (т. е. в насыпных дамбах).

Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.

За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
