Как правильно выполнить крепление раковины к стене: поэтапный инструктаж

Технология монтажа кронштейнов

1. Определите плотность несущей стены с помощью сверла малого диаметра. Если стена не плотная, то для крепежа понадобятся мощные и длинные дюбели.
2. Просверлите штукатурку до основания (кирпич, бетон, иной материал), углубившись в него на 3-4 см.
3. Выберите специальные анкеры длиной от 8 до 12 см.
4. Обязательно вставьте пластмассовый или капроновый дюбель.
5. Зафиксируйте кронштейн.
6. Установленный (прикрепленный) кронштейн проверьте на надежность: подергайте рукой — он не должен шевелиться.
7. Приступите к установке чаши на прикрепленные кронштейны.

Прикрепить раковину не составит больших проблем, если не нарушать порядок работ

Важно подобрать качественные кронштейны, подходящие под тип чаши

Теперь вы знаете, как закрепить раковину. Монтаж на кронштейны — самый сложный вариант установки. Их нужно подобрать под интерьер ванной и надежно зафиксировать, потому что другой опоры у раковины не будет.

Варианты крепления раковины к стене

Настенные модели умывальников можно монтировать только на прочные капитальные стеновые конструкции из бетона или кирпича, либо на специальные рамные конструкции.

Умывальник может монтироваться на стену несколькими способами:

Чаша умывальника может монтироваться в навесную столешницу или крышку тумбы. Сама тумба или столешница крепится на кронштейны или анкеры. Такой способ крепления имеет повышенную надёжность. Монтаж умывальника на подвесную тумбу

Практичность и популярность крепления кронштейнами. Обычно кронштейны почти не видны, а оригинальные дизайнерские крепления служат дополнительным декоративным украшением. Модели раковин с предусмотренными отверстиями на задней стороне, которые выполняют роль кронштейнов. Крепятся к стене анкерными болтами. Крепление раковины к стене с помощью болтов

Некоторые умельцы крепят раковины на самодельные крепления: вбивают в стену трубы или арматуру

Но тут важно правильно рассчитать крепление исходя из веса раковины и крепости стены

Особенности установки на гипсокартон

Нередко жильцам нужно выполнить крепление раковины к отделанной гипсокартоном стене в ванной. Если ранее для отделочных работ не использовался каркас, то особых проблем с монтажом не возникнет. Однако если под гипсокартоном находится обрешетка, то закрепить раковину к такой стене будет не так просто. Оптимальный вариант – в процессе установки обрешетки проложить в нужные места под гипсокартоном небольшие деревянные бруски. Потом к этим брускам будет монтироваться раковина. В местах монтажа раковины отделку лучше всего заменить ее аналогом – листом из стекломагния.

Если отделка уже находится на стенах, то выйти из ситуации можно таким образом. Подвесьте на прочной нитке мощный магнит и найдите место, в котором находятся металлические детали обрешетки. Затем отметьте эти места маркером, просверлите в них отверстия и вкрутите саморезы.

Вы также можете приобрести специальные крепления для стен, отделанных гипсокартоном. Идеальным вариантом станет покупка дюбеля-гвоздя «улитка» или крепления «бабочка». Эти фиксаторы достаточно надежны и просты в использовании. Однако чтобы добиться наилучшего качества установки, требуется действовать строго по инструкции, идущей в комплекте.

Основные виды раковин

Способ установки раковины зависит от ее типа. Производители предлагают такие виды умывальников:

1. Встроенные. Их врезают в верхнюю часть тумбы, стола или другого мебельного модуля, имеющего плоскую поверхность. Они маскируют водопроводные и канализационные трубы.
2. С пьедесталом. Такие модели сочетаются с классическими интерьерами. На горизонтальное основание ставится массивный постамент, на который опирается чаша. Опора также маскирует инженерные конструкции.
3. Консольные. Сантехнический прибор подвешивают с помощью специальной рамки. Умывальник имеет стильный современный дизайн.
4. С полупьедесталом. Оснащены подставкой, которая опирается на стену, за счет чего раковина выглядит изящнее. Установка затрудняется необходимостью обеспечения заданной высоты сифона.

Встраиваемые модели размещают на столешнице, закрепляя бортиками по периметру основания или вводя в опору снизу. Независимо от метода установки, чаши бывают круглыми, овальными, прямоугольными. Полувстраиваемые модели, огибающие кромку поверхности, подходят для санузла небольшой площади. При установке такого изделия создают самодельный шкаф, закрывающий трубы.

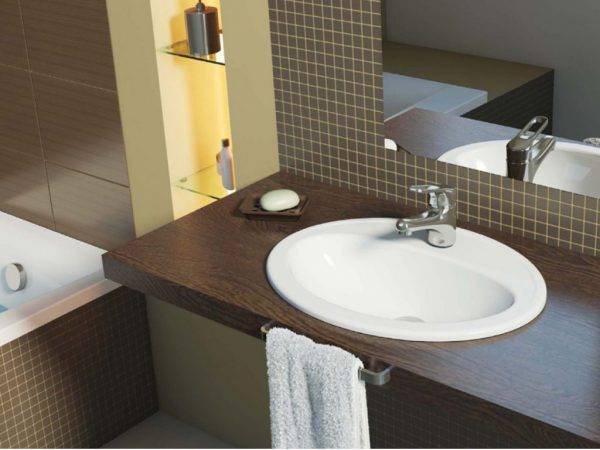

Раковина в ванной комнате.

Герметизация стыков

Выполняя работы по герметизации стыков, следует придерживаться ряда полезных правил:

• Устанавливать прокладку только на сухую поверхность, протирая арматуру ветошью или подсушивая строительным феном.
• Обезжиривать соприкасающиеся поверхности (например, средством для мытья посуды) и стараться не прикасаться к ним руками без особой необходимости.
• Для соединения пластиковых и металлических деталей использовать специальные паронитовые прокладки, они обычно имеют жесткую поверхность и окрашены в желтый или красный цвет.
• Слишком длинные патрубки укорачивать только специальным труборезом для пластиковых труб, избегая даже незаметных перекосов.
• Для установки резиновых прокладок использовать силиконовый герметик, чтобы добиться максимально долговечного соединения.
• Если на прокладках и уплотнителях имеются заусенцы, их следует обязательно удалить.
• При установке конус прокладки должен быть направлен в противоположную от гайки сторону.
• Если резиновая прокладка пересохла и утратила гибкость, обязательно ее заменить.

Соблюдение этих правил позволит надежно герметизировать места соединений и надежно защитить их от протечек.

Особенности работы в зависимости от модели

Разновидности крепления для раковины к стене сильно отличаются в зависимости от модификаций приспособления:

Для подвесных монтаж осуществляется непосредственно к стене, поэтому сила тяжести направлена не только на само крепление, но и на стену

Поэтому очень важно, чтобы основание было прочным и толстым. Обычно с этим проблем не возникает, если установка проводится в отведенном строителями месте.

Модель «Тюльпан» будет хорошо смотреться в просторной ванной комнате. При монтаже между плоскостями раковины, пола и стены устанавливают полимерные прокладки, приклеивая их на силиконовый герметик

Такой прием предотвращает появление скрипов и звон керамики при неосторожном ударе. Еще один важный момент заключается в том, что крепление и подтягивание к стене чаши ни в коем случае не должно вызывать поднятие ее на «ноге» во избежание раскола

Разновидности кронштейнов для раковины

Крепления для монтажа умывальника на стену должны выдерживать вес сантехники с запасом. Их изготавливают из различных металлов.

специальные крепления, разработанные для монтажа конкретной модели. Зачастую это эксклюзивные дизайнерские умывальники с необычной формой. Кронштейны для такой сантехники идут в комплекте и могут быть выполнены в виде штырей особой формы, огибающей раковину трубы или необычных сварных конструкций. Такие крепления обработаны специальными декоративными составами (керамическими или металлическими).

Специальное подпружиненное рамочное крепление для раковины

кронштейны для типовых настенных раковин изготавливают из чугуна или стали и покрывают антикоррозийной краской. Выпускаются в виде стоек Т – образной или Г – образной формы, а также могут быть изготовлены в виде рамок с раздвижным узлом для корректировки размера крепления. Кронштейны в виде металлической рамы, внутрь которой укладывается умывальник, отличаются особой надёжностью.

Стальные Г-образные кронштейны

Совет. Подбирая кронштейн, учитывайте его несущую способность и размер: он должен выдерживать большие нагрузки

Обратите внимание на способ фиксации умывальника на кронштейне, ведь просто уложенная на него раковина небезопасна при эксплуатации

Пошаговая монтажная инструкция

https://youtube.com/watch?v=8d-LyqQfngQ

Обозначьте центральную горизонталь с помощью линейки, маркера и ватерпаса. По её линии и будет проводиться монтаж

Это будет, своего рода, верхним пределом чаши

Важно учитывать толщину боковых стенок раковины. Они обязаны быть прочными настолько, чтобы выдерживать давление кронштейнов

Измерьте толщину и зафиксируйте оставшиеся параметры будущей установки, с обеих сторон чаши. Соедините горизонталью все имеющиеся метки, обозначающие высоту монтажа кронштейнов. Наконец, начинается работа с самой раковиной. Переверните чашу и фиксируем на её внешних стенках кронштейны.

1. Вплотную придвиньте раковину к горизонтали и отметьте маркером места для монтировки крепёжных элементов. Делается это через выемки с внешней стороны. Постоянно соизмеряйте совпадение всех кронштейнов и линий.
2. С помощью дрели сделайте отверстия, чуть меньшие в диаметре, по сравнению с размером крепёжных устройств и дюбель-шурупов.
3. Вбейте в готовые просверленные места пробки, либо втулки, изготовленные из прочного пластмасса или капрона, ввинтите в них винты.

На этом креплении устанавливаются опоры-кронштейны, на что и монтируется чаша раковины. Отметьте места будущего крепления устройства к стене, просверлите и водрузите раковину. Подсоедините отводной конец сифонной трубы в раструб системы канализации, произведите монтаж смесителя, подключите водопровод. Сделав лёгкую крепёжную «наживку», завершите выставление чаши по горизонтальному уровню. Затем ещё раз пройдитесь по всем креплениям и зафиксируйте их.

Важные «мелочи», на которые надо обратить внимание

В идеале все необходимые крепежные детали находятся в прилагаемом к изделию ремкомплекте. Но этом обязательно нужно проконтролировать при покупке сантехнического изделия. Если производитель не предусмотрел крепежи или их качество не удовлетворяет, то лучше приобрести их заранее.

Во избежание попадания влаги в щель между стеной и раковиной, последнюю герметизируют силиконом. Завершив монтажные работы, обязательно проверяется герметичность сливного участка системы с помощью объема воды, заполнившего сифон. При обнаружении течи резьбовые соединения подкручивают плотнее, изолируют дополнительно герметиком.

Установка раковины выполняется после завершения отделочных работ

При этом особое внимание уделяется выполнению крепежных отверстий. Крепление сантехнического оборудования к стене только тогда оправдывает себя, когда стеновая поверхность прочная и надежная

В противном случае следует предусмотреть несущий каркас

Крепление сантехнического оборудования к стене только тогда оправдывает себя, когда стеновая поверхность прочная и надежная. В противном случае следует предусмотреть несущий каркас.

Подводку воды к чаше и сифон можно закрыть шкафчиком или тумбой, являющимся одновременно местом для хранения туалетных принадлежностей. Увеличения свободного пространства под раковиной можно добиться, используя плоский сифон. О правильной установке чаши свидетельствует ее устойчивое состояние без шатаний и перемещений.

Квалифицированно выполненная установка раковины гарантирует не только ее постоянную функциональность, но и продлевает срок эксплуатации. Поэтому, прежде чем начать монтаж, спросите совета у опытного специалиста-сантехника.

Порядок монтажа раковины – изучаем в деталях

Эксперты советуют крепить изделие на дистанции 70–80 см от пола. Нередко этот параметр меняется в зависимости от роста членов семьи.

Далее возьмите уровень и оставьте отметки в виде горизонтальной линии в месте, где будет ставиться раковина. Замерьте толщину тех стенок изделия, которые будут упираться на крепежные кронштейны. Затем отметьте середину задней части умывальника. Перенесите эту точку на стену и обозначьте. После этого определите дистанцию от кронштейнов до средней части в раковины. Приложите крепежные кронштейны к линии снизу на дистанции, которая будет равна предыдущему показателю. Сквозь дырки для крепежа отметьте монтажные места на поверхности стены.

Подключение к канализации производится после фиксации раковины на стене

По поставленным меткам просверлите отверстия, вкрутите в них дюбеля и поставьте кронштейны. После этого установите раковину и оставьте отметки на поверхности стены сквозь ее задние стенки. Снимите изделие и проделайте отверстия в отмеченных точках. В них вкрутите дюбеля. Затем снова поставьте раковину и окончательно зафиксируйте ее при помощи крепежа из набора. После этого подсоедините сифон и всю систему к канализации. На стыках между изделием и стеной нанесите тонкий слой герметика.

В комплекте некоторых моделей раковин отсутствуют требуемые кронштейны. Из-за этого их требуется покупать отдельно. Лучше всего для монтажа изделия подойдут кронштейны-косынки подходящей длины.

Разновидности кронштейнов для раковины

Крепления для монтажа умывальника на стену должны выдерживать вес сантехники с запасом. Их изготавливают из различных металлов.

специальные крепления, разработанные для монтажа конкретной модели. Зачастую это эксклюзивные дизайнерские умывальники с необычной формой. Кронштейны для такой сантехники идут в комплекте и могут быть выполнены в виде штырей особой формы, огибающей раковину трубы или необычных сварных конструкций. Такие крепления обработаны специальными декоративными составами (керамическими или металлическими).

Специальное подпружиненное рамочное крепление для раковины

кронштейны для типовых настенных раковин изготавливают из чугуна или стали и покрывают антикоррозийной краской. Выпускаются в виде стоек Т – образной или Г – образной формы, а также могут быть изготовлены в виде рамок с раздвижным узлом для корректировки размера крепления. Кронштейны в виде металлической рамы, внутрь которой укладывается умывальник, отличаются особой надёжностью.

Стальные Г-образные кронштейны Совет. Подбирая кронштейн, учитывайте его несущую способность и размер: он должен выдерживать большие нагрузки

Обратите внимание на способ фиксации умывальника на кронштейне, ведь просто уложенная на него раковина небезопасна при эксплуатации

Инструкция монтажа раковины на стену

После определения габаритов и места установки прибора, приступают к выполнению замеров и разметки будущей конструкции. Это позволяет обеспечить возможность правильногомонтажаустройства к стеновой плоскости помещения.

Для этой цели необходимо выполнить следующие действия.

• Обозначить центральную горизонталь. На выбранной высоте при помощи уровня отмечают верхнюю границу сантехнического прибора и по её линии осуществляют монтаж.
• Измерить толщину боковых стенок раковины. Данный показатель необходим для определения сопротивления давлению кронштейнов.От этого зависит прочность и долговечность всей конструкции. Измеренную величину откладывают вниз от центральной горизонтали и фиксируют отметкой с обеих сторон чаши.
• Соединить все нанесённые отметки линией крепления. Данное действиепозволяет определить необходимую высоту для установки опор-кронштейнов.

Помните, эффективнее производить разметку двоим людям. При этом, одному человеку следует удерживать раковину у центральной горизонтали, а второму – снизу отмечать места, на которые будет осуществляться крепление механизма.

После конструкционнойраспланировки приступают к монтажу сантехнического оборудования в помещении.

Монтаж раковины на стену

Данный процесс состоит из следующих этапов.

Опрокидывание керамической чаши. При этом на боковых стенках раковины следует зафиксировать специальные кронштейны. Обозначение мест для установки крепёжных элементов. Для этой цели прибор прикладывают к горизонтали и, через выемки с обратной стороны, проставляют необходимые отметки

При этом важно контролировать совпадение всех линий и мест под кронштейны. Установка крепёжной арматуры

В намеченных точках на стене просверливают отверстия и забивают дюбель-шурупы

Затем в подготовленные места аккуратно вкручивают крепёжную шпильку. Монтаж опор-кронштейнов. После закрепления данного механизма на него устанавливают чашу раковины. Установка керамического прибора. Места соединения устройства со стеной необходимо предварительно наметить, а затем обработать при помощи сверла. После подготовки необходимых отверстий раковину окончательно монтируют на постоянное место. Подключение прибора к системе водоснабжения и канализации. Для этой целиотводной патрубок сифона соединяют с раструбом сети водоотведения, затем монтируют устройство смесителя и подключают водопровод. Проверка надёжности креплений. Завершающим этапом в установке чаши к стене является окончательная её корректировка по горизонтальному уровню и дополнительная фиксация всех креплений.

После проведения монтажных работ выполняют испытание раковины на герметичность. Для этой цели при включенном вентиле изменяют напор воды и внимательно осматривают места соединений. При возникновении протеканий при помощи ключа подтягивают крепёжную гайку.

Помните, установку сантехнического оборудования к стене целесообразно производить только в том случае, когда стеновая поверхность представляет собой прочную и надёжную конструкцию

Если данное требование не выполняется важно создать несущий каркас

Итак, перед проведением монтажных работ следует учитывать разводку сантехнического оборудования, существующий интерьер помещения, а также потребности  и желания всей семьи. Однако, при воплощении неординарного дизайна в уборной комнате не упустите из виду основное назначение конструкции – функциональность. По этой причине изначально приобретают чашу правильных размеров, а затем уже приступают к подключению оборудования.

 Качественно выполненный монтаж прибора станет гарантией надёжной, комфортной и  длительной эксплуатации сантехнических элементов.

Важные моменты

При покупке сантехники обязательно следует проверить, есть ли в прилагаемом ремонтном комплекте элементы крепежа, соответствующие данной модели. Нестандартные, не подходящие по размерам крепежные детали могут в итоге повредить чашу.

Ванная комната, в которой устанавливают умывальник, предполагает наличие множества разных полочек, шкафчиков и тумбочек для банных и туалетных принадлежностей. Все это можно устроить под чашей, закрепленной на стене.

Увеличить свободное пространство под раковиной можно при применении плоской модели сифона.

Для того чтобы избежать проникновения воды в месте, где стена соприкасается с умывальником, сантехнику необходимо тщательно герметизировать силиконом.

При монтаже чаши в ванной комнате или в кухне для ее установки следует выбирать только абсолютно прочное и во всех отношениях надежное основание. Если же такого основания нет, а устанавливать сантехнику все равно надо, в таком случае нужно предусмотреть дополнительный монтаж жесткого несущего каркаса.

Убедиться в правильной установке сантехнического изделия можно очень простым способом. После закрепления раковины во всех точках фиксации она не должна перемещаться и даже легко пошатываться относительно своего крепления.

Если эти и некоторые другие технологические требования будут полностью соблюдены монтажником, можно быть уверенными в том, что новая сантехника будет служить долго и надежно.

Виды моек по методу монтажа

Сейчас на рынке представлено множество моделей раковин для кухонь и ванных . Они отличаются не только по внешнему виду и габаритам, но и по методике монтажа. Дабы вам несложнее было разобраться, основные характеристики наиболее востребованных разновидностей мы представили в виде таблицы:

Тип кухонной раковины	Изюминки конструкции и установки
Настольная	Изделия настольного типа сейчас фактически не употребляются. В большинстве случаев, такое изделие представляет собой чашу, которая устанавливается поверх столешницы и контактирует с ней лишь в месте размещения сливного отверстия.Маленькое количество настольных моек представлено премиум-моделями, так что и цена у них будет соответствующая.
Накладная	Накладные экземпляры монтируются на тумбу без верхней части: плоские участки около чаши заменяют собой отсутствующую столешницу.В большинстве случаев, такие модели производятся из нержавеющей стали, и потому для них характерна относительно низкая цена.
Врезная	В отличие от накладной, врезная конструкция «утапливается» в столешницу, что значительно усложняет монтаж.Крепление для врезной мойки устанавливается с изнаночной стороны и надежно прижимает бортики чаши к кухонной мебели.
Подстольная	Чаша, как направляться из названия, размещается ниже уровня столешницы. В большинстве случаев, такую конструкцию имеют модели для столов из ненатурального камня.Для фиксации изделия употребляются особые кронштейны, помимо этого, стык чаши с нижней плоскостью столешницы герметизируется особенным клеем.
Интегрированная	Наиболее дорогая разновидность. Чаша устанавливается в столешницу так, дабы зазор между ними был минимален.В большинстве случаев, такую конструкцию имеют изделия из синтетического камня, но, возможно отыскать и опытные разновидности, изготовленные из нержавеющей стали.

Необходимо подчернуть, что крепление мойки к столешнице из ненатурального камня либо установка интегрированной конструкции – достаточно трудоемкая задача, которую стоит доверить специалистам. А вот крепление накладной мойки к тумбе либо монтаж врезного изделия по силам любому мастеру, владеющему достаточной сноровкой.

Монтаж раковины над стиральной машиной

Установка раковины происходит в несколько этапов:

1. Подготовка к установке.
2. Разметка мест под крепления.
3. Установка кронштейнов.
4. Сборка, установка и крепление раковины.
5. Подключение к водопроводу и канализации.

Подготовка к установке

К установке кувшинки приступают после того, как подготовили следующие инструменты и материалы.

Раковина над стиральной машиной.Установка и результат.

Смотрите это видео на YouTube

Материалы

• раковина;
• два водопроводных шланга с фитингами;
• смеситель;
• лейка-горловина с патрубком;
• сифон;
• гофра или пластиковые трубы для канализации;
• лента ФУМ.

Разметка мест под крепления

При определении высоты стиральной машинки отталкиваются от вертикального размера ее корпуса (850 мм)

Принимая во внимание толщину керамического прибора линию верха чаши, наносят на высоте 90 – 95 см. от пола Практика показывает, что такое положение кувшинки будет комфортным для большинства взрослых людей ростом от 158 до 180 см

Разметку выполняют поэтапно.

1. Убирают машинку из ванной.
2. На стене делают разметку, используя лазерный нивелир.
3. Прочерчивают маркером линию горизонта верхней поверхности машинки, отмеряя по вертикали её высоту.
4. Далее наносят линию уровня низа и верха сантехприбора.

Установка кронштейнов

1. Берут кронштейны и прислоняют их к стене относительно отмеченного габарита кувшинки. Фиксируют места установки анкеров, обводя маркером монтажные отверстия в вертикальных площадках кронштейнов.
2. В отмеченных местах на стене перфоратором делают углубления – по три отверстия с каждой стороны. В отверстия вставляют пластиковые дюбели. Кронштейны прислоняют к отверстиям с капроновыми вкладышами.
3. В дюбели забивают шурупы. Окончательно шурупы затягивают гаечным ключом или головкой.

Сборка, установка и крепление раковины

1. В смеситель ввинчивают два шланга. Это можно сделать вручную, подтянув затем гайки гаечным ключом.
2. Нижнюю часть смесителя вставляют в монтажное отверстие кувшинки.
3. Шланги опускают вниз. Закрепляют кран, завинчивая гайки на направляющих через крепёжную скобу.

1. На кронштейны опускают керамическую чашу.
2. В керамике снизу есть монтажные полости, в которые вставляют пластиковые вкладыши с резьбовыми отверстиями.
3. В пластиковый крепёж ввинчивают винты с шайбами, которые упираясь в края полостей, надёжно фиксируют керамику.

Подключение к водопроводу и канализации

1. В трубы с холодной и горячей водой врезают тройники.

1. К прибору подсоединяют сифон со сливной трубой

1. В канализационную трубу врезают тройник и подсоединяют сливную трубу, верхний конец которой соединяют с выходным патрубком сифона.
2. К вертикальным патрубкам тройников подсоединяют гибкие шланги смесителя.

Установка стиральной машины

1. Заднюю стенку стиральной машинки максимально близко придвигают к стене, чтобы было удобно восстановить подсоединения к трубопроводу с холодной водой и канализации.
2. Вилку электрошнура вставляют в розетку.
3. Машинку полностью задвигают под раковину. Проверяют, правильно ли выполнены соединения, равные со всех сторон нависания керамики.
4. Включают режим стирки с загруженным бельём. Открывают смесителем горячую и холодную воду. Контролируют работу машинки, уход воды из чаши кувшинки.

На размещенном ниже видео запечатлён весь процесс установки сантехнического сосуда над стиралкой:
